Sawo FiberJungle User manual

FIBER JUNGLE
MANUAL
Congratulations on your purchase of SAWO sauna heater.
Please read the manual carefully before using the heater.
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
KÄYTTÖOHJEET
SUOMI /ENGLISH
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
SÄHKÖKIUAS
ELECTRIC
SAUNA HEATER

SISÄLLYSLUETTELO
2
Turvaohjeet käyttäjälle
Turvaohjeet asentajalle
Kiukaan asentaminen
Kiuaskivet
Kivien latominen kiukaaseen

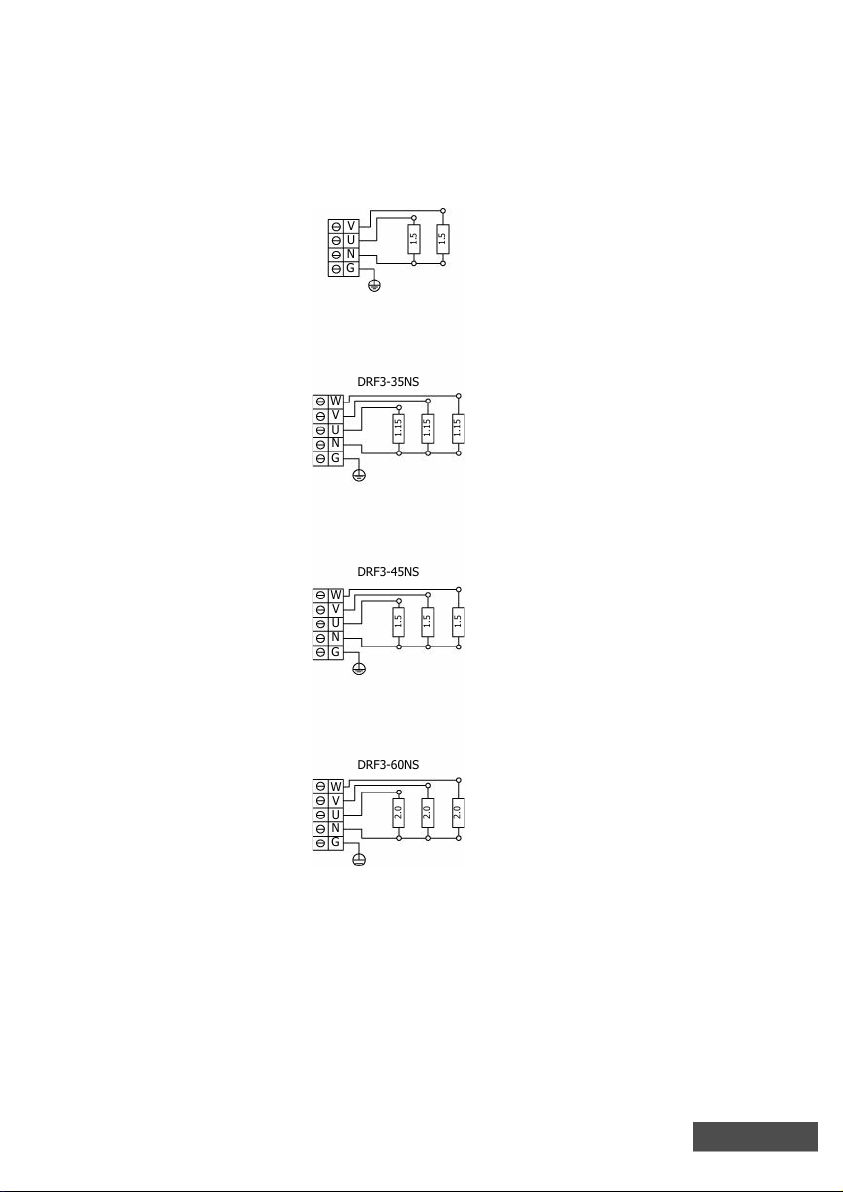

Kytkentäkaavio
Ilmanvaihto
Eristys
Saunahuoneen lämmitys
Häiriötilanne
Tekniset tiedot

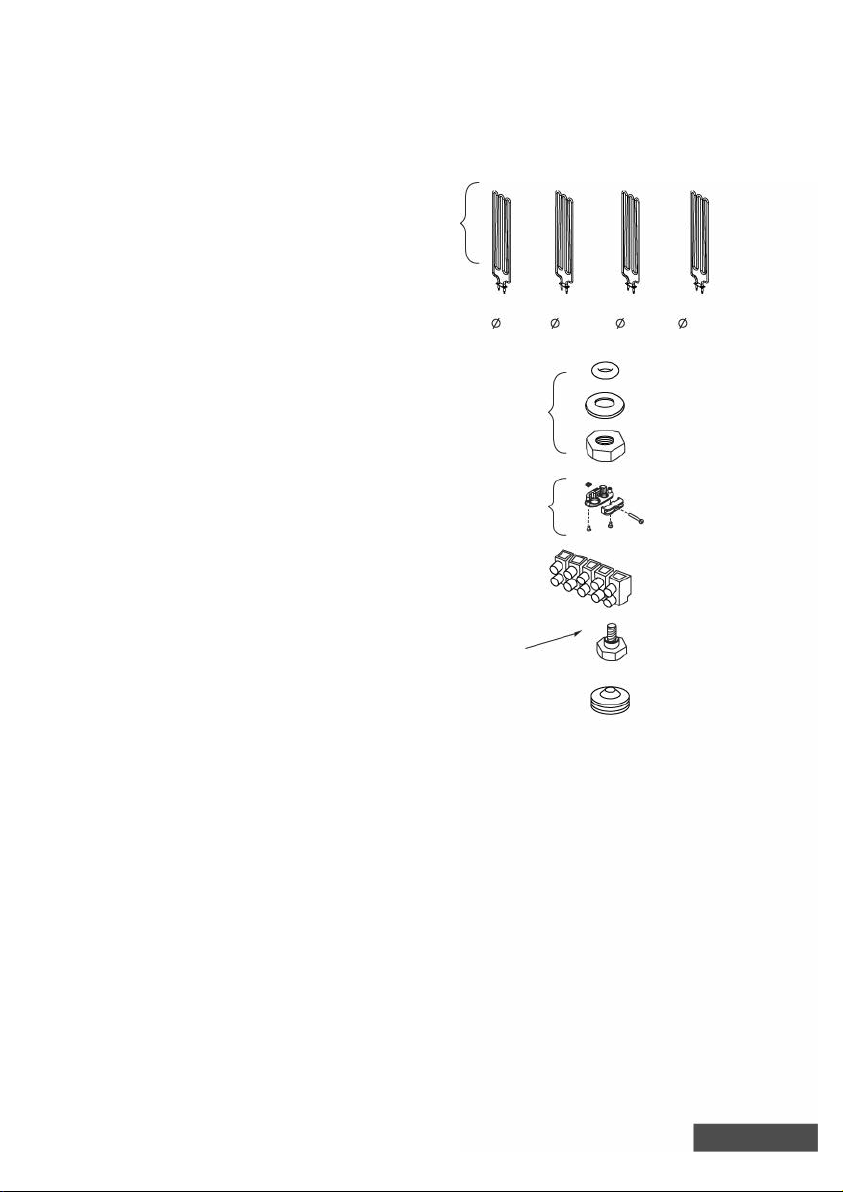

Varaosat
4
6
8
10
10
13
14
14
16
17
18
19
SUOMI

3
Safety Instructions for the user
Safety Instructions for the Technician
Heater Installation
Heater Stones
Loading the stones
Electrical Diagram
Air Ventilation
Insulation
Heating of the Sauna
Malfunctions
Technical Data
Spare Parts
5
7
9
11
11
13
15
15
17
18
18
19
TABLE OF CONTENTS
ENGLISH

Turvaohjeet
Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan
asentamista.
Käyttäjälle:
Älä anna lasten leikkiä kiukaalla.
Älä käytä kiuasta grillinä.
Älä laita puita kiukaalle.
Älä peitä kiuasta, se aiheuttaa palovaaran.
Älä kuivaa vaatteita kiukaalla, se aiheuttaa palovaaran.
Älä istu kiukaalla, se on todella kuuma ja aiheuttaa palovammoja.
Tämän tuotteen käyttäminen ei sovellu henkilöille (lapset mukaanlukien)
joilla on fyysisiä tai henkisiä rajoitteita, tai ei ole aiempaa käyttökokemusta
kiukaan käytöstä ellei valvomassa ole henkilö jolla on riittävä kokemus
kiukaan käyttämiseksi.
Älä käytä löylyvetenä kloori- (esim. Uima- tai porealtaasta) tai merivettä.
Se vähentää kiukaan käyttöikää.
Kiukaan asentamisen jälkeen kytke se toimintaan n. 30 minuutin
ajaksi. Älä ole saunan sisällä suorittaessasi ensimmäistä lämmitystä.
(Katso sivu 8).
Varmista ettei kiukaalla tai sen turvaetäisyyksien sisällä ole syttyvää
materiaalia ennen ajastimen päälle kytkemistä.
4
Lapset eivät saa suorittaa puhdistamista ja käyttäjän huoltotoimenpiteitä
ilman valvontaa.
SUOMI

Safety Instructions
Please take note of these safety precautions before using the sauna
or when installing the heater.
For user:
5
Under no circumstances should children be allowed to play with the
device.
Do not use the heater as a grill.
Do not put wood of any kind on the electric heater.
Do not cover the heater. It may cause a fire.
Do not use the heater as clothes dryer. It may cause fire.
Never sit on the heater. It is really hot and can cause serious burns.
This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
Do not use chlorinated water (e.g. From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
When installing a new heater, switch the heater on for 30mins.
Do not stay inside the sauna room while performing the operation.
See page 9.
Make sure that no flammable objects have been placed on the
heater before activating the preset time function or the stand-by
mode for the remote operation.
Cleaning and user maintenance shall not be made by children without
supervision.
ENGLISH

Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu
sähköasentaja
Asentajalle:
Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet
valmistajan käyttöohjeesta (Kuva 2)
Elektroniset tunnistimet ja muut sensorit tulee asentaa siten,
että saunaan tuleva raitisilma ei vaikuta niiden toimintaan.
Käyttäessä erillistä ohjausta, tulee ohjauskeskus ja
ohjauspaneeli asentaa saunan ulkopuolelle.
Jos kiuas on julkisessa käytössä ja siinä on viikkoajastin, tai jos
sen voi kytkeä päälle kauko-ohjaimella, on saunan oveen
asennettava erillinen ovitunnistin, joka kytkee pois päältä kaikki
esiajastustoiminnot kun kiuas on valmiustilassa ja saunan ovi
avataan.
Ennen kiukaan asennusta, tarkista valmistajan ilmoittamat
saunan maximi ja minimi koot (Kuva 6)
Varmista, että saunan ilman vaihto on riitävä ja asianmukainen
(Kuva 5)
6
SUOMI

7
The electronic sensor and electric heating system should be mounted
in a way so that incoming air will not interfere with it. If using a separate
control, the controlunit and control panel must be mounted outside the
sauna cabin.
Wiring and repairs must be done by a certified electrician.
Follow the Minimum Safety Distances when mounting the heater
(see Fig. 2).
If this sauna heater is used for public saunas or saunas that may
be switched on by a separate remote-control system/ the door of the
sauna room must be fitted with an interlock such that the stand-by mode
setting for remote operation is disabled if the sauna door is opened when
the stand-by mode setting for remote operation is set.
When positioning the sauna heater, observe the minimum safety
distances (see Fig. 1).
Observe the specifications on volumes of the sauna cabin (see Fig. 6).
Observe the specifications on ventilation of the sauna cabin
(see Fig. 5).
For Technicians:
ENGLISH

8
Remove the carton from the
heating elements before installing
the heater as it is only intended to
protect them during shipment.
NOTE:
Poista suojapahvi vastuksista ennen
asentamista, se on tarkoitettu
ainoastaan suojaamaan kuljetuksen
ajaksi.
HUOMIO:
JALKA
STAND
Fig. 1
Kuva. 1
Kiuas voidaan sijoittaa mihin vain saunaan, kuitenkin vähimmäisetäisyyksiä
turvallisuussyistä noudattaen (kuva 2). Noudata annettuja kuutiotilavuuksia
(katso tekniset tiedot s. 18). Kiuasta ei saa asentaa syvennykseen. Älä asenna
saunaan kuin yksi kiuas ellei sinulla ole erikoisohjeita kahden kiukaan
asentamiseen. Useimmissa maissa, laki vaatii kiukaan kiinnittämisen lattiaan
(kuva 1).
Kiuaskytkennät saa tehdä ainoastaan valtuutettu sähköasentaja, turvallisuuden
ja luotettavuuden varmistamiseksi. Väärät kytkennät voivat aiheuttaa
oikosulkuja ja palovaaran
(kytkentäkaavio sivu 13).
Kiukaan asentaminen
Ruuvattava suoraan
lattiaan estämään
kiukaan
liikkuminen.
Must be screwed
directly on the floor
to prevent the
heater from being
accidentally moved.
Kierrä
säätääksesi
korkeuden.
Twist to adjust
height.
SUOMI

9
The heater can be placed wherever in the sauna, but for safety and
convenience, follow the minimum safety distances as provided in Fig. 2. Follow
the cubic volumes given in the Technical Data (page 18.). Do not install the
heater to the floor or wall niche. Do not install more than one heater in a
sauna room unless you follow the special instructions for twin-heater
installations. In most countries, there is a law that requires heaters to be
screwed to the floor as provided in Fig. 1.
The heater gets very hot. To avoid the risk of accidental contact with the
heater, it is recommended that a heater guard be provided.
The cable used for sauna wiring must be HO7RN-F type or its equivalent. A
certified electrician must do the installation of the heater to ensure safety and
reliability. Improper electrical connection can cause electric shock or fire. Refer
to the electrical diagram in page 13.
Heater Installation
HUOM:

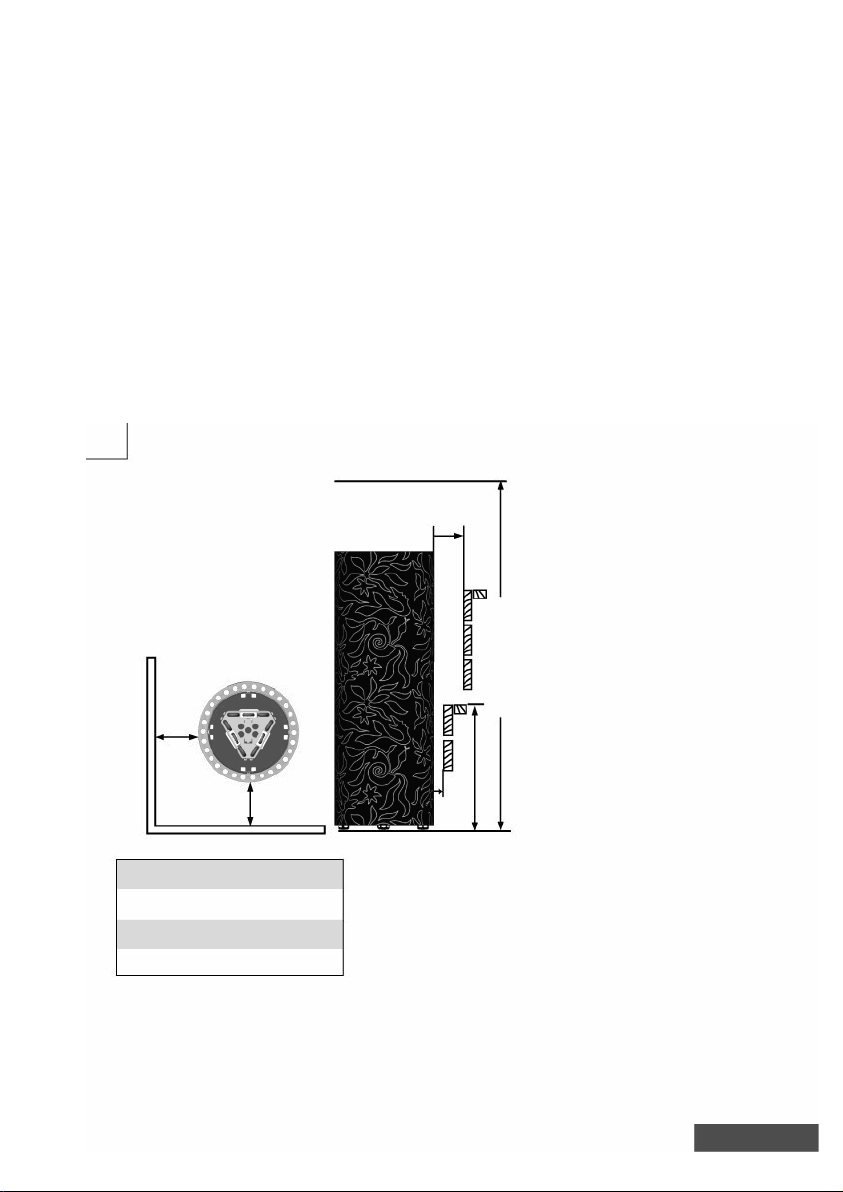

Vähimmäisturvaetäisyydet (mm)
Minimum Safety Distances (mm)
Kuva 2
Fig. 2 Tarkista ohjauskeskuksen tehonkesto
ohjauskeskuksen käyttöohjeesta.
Kontaktoriyksikkö tarvitaan, jos
kiukaan teho ylittää erillisen ohjaus-
keskuksen kapasiteetin.Erillinen kon-
taktoriyksikkö voidaan liittää kiukai-
siin joiden teho on 10,5kW tai
enemmän.
NOTE:
A B
100DRF3-45NS
DRF3-60NS
DRF3-75NS
DRF3-90NS
100
100
100
1900
1900
1900
1900
B
A
A
A20
max. 500
Please refer to the control unit
manual for maximum power rating.
Contactor unit is needed if heater’s
power rating exceeds separate
control unit’s capacity. Additional
contactor unit can be connected to
the heaters 10,5kW and higher.
ENGLISH

10
Huom! Takuu ei korvaa kiukaan lämmityselementtien rikkoutumisia jotka johtuvat
väärän kivilajin käytön tai virheellisen ladonnan aiheuttamasta ylikuumenemisesta
tai niiden aiheuttamista mekaanisista vaurioista.
Huom! Älä koskaan käytä kiuasta ilman kiviä koska tämä voi aiheuttaa
kiukaan vaurioitumisen ja palovaaran. Normaalikäytössä kiukaissa kiviksi
suositellaan oliviini, oliviinidiabaasi tai peridiootti (esim. Parhaat Löylyt tms.) kiviä
läpimitaltaan alle 10 cm. Kivet tulee asettaa siten, että ne jättävät riittävästi
ilmavälejä esteettömälle ilmankierrolle.
Ennen kiukaan kivittämistä, tulee kiukaan toimivuus kokeilla. Kiuas laitetaan päälle
hetkeksi ja kaikkien vastusten tulee lämmetä.
Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan
höyrystämisen takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet
poistettava kiukaasta vähintäin kerran vuodessa tai n. 500 käyttötunnin välein.
Kiukaan kivitila puhdistetaan murentuneista kivistä ja uudet kivet ladotaan ohjeen
mukaisesti. Tarvittava kivien määrä on ilmoitettu kiukaan teknisissä tiedoissa
sivulla 18.
Kuva. 3
Fig. 3 Kivi
Stone
Huono kivitys
Bad stone arrangement
Hyvä kivitys
Good stone arrangement
Vastus
Heating Element
Kivien latominen kiukaaseen
Ennen kivien latomista on suositeltavaa pestä ne mahdollisen lian ja pölyn
poistamiseksi. Kivien latomisessa kiukaaseen on huomioitava, että kiukaan läpi
virtaavan ilman kiertoa ei estetä koska tämä johtaa lämmityselementtien
ylikuumenemiseen ja niiden käyttöiän merkittävään lyhenemiseen. Kivet on
ladottava kiukaaseen siten, että elementit peittyvät mahdollisimman hyvin
ulkopäin katsottuna. Isokokoisia kiviä ei saa milloinkaan työntää väkisin
lämmityselementtien väliin vaan tällaiset kivet on poistettava. Varmista, että
lämmityselementtejä tukeva teline on tukevasti paikallaa. Kivet ovat ladottava
siten, että elementit eivät väänny ulos- tai sisäänpäin ja elementit eivät saa
koskettaa toisiaan kivien ladonnan tuloksena. Alle 35 mm halkaisijaltaan olevia
pienikokoisia kiviä tai kiven paloja ei kiukaaseen saa laittaa koska ne vaarantavat
ilman kierron ja voivat aiheuttaa lämmityselementtien ylikuumenemisen. Kiukaan
mukana tulevat erilliset vastuspidikkeet on asennettava huolellisesti siten, että ne
estävät vastusten keskinäiset kontaktit. Älä lado kiviä vastustelineen sisäpuolelle,
vaan pelkästään sen ympärille ja yläpuolelle. Kivet on ladottava kiukaaseen siten,
että elementit peittyvät mahdollisimman hyvin ulkopäin katsottuna. Jos vastukset
koskevat toisiinsa, vastusten elinikä lyhenee huomattavasti. (Kuva 4)
SUOMI
Kiuaskivet

11
Heater Stones
NOTE! Never use the heater without stones as it may cause fire. Use only
manufacturer recommended SaWo-stones. Using unsuitable stones may lead to
heating element damage and will void the warranty. Never use eramic stones or
other artificial stones of any type!
The main purpose of the stones in the heater unit is to store enough energy to
efficiently vaporize the water thrown on top of the stones to maintain correct
humidity in the sauna room. The stones must be removed at least once a year or
every 500 hours which ever occurs first. All stone crumbles must be removed
from the heater unit and replaced with new ones as described in the heater
manual. The required amount of stones is also listed in the manual provided. See
page 18 (Technical Data).
Kuva. 4
Fig. 4
Loading stones into the heater
NOTE! Heating element damage due to overheating caused by wrong kind of
stones or stones which were wrongly loaded into the heater is not covered by
the factory warranty.
Before the heater is filled with stones, electrician should test that the heater
works. Testing can be done by turning on the heater for a short time without
any stones and verifying that all heating elements are heating up.
ENGLISH
Vastuspidikkeet
Heating element separator
It is recommended that all stones should be rinsed to remove any stains or dust
that can cause unpleasant odor during the first few times of using the heater. It
is important that the stones are loaded carefully in a way that they do not block
air circulation through the heater. Load the stones to the heater so that the
heating elements are not visible from any angle. Make sure that the elements
don’t get bended or touch each other as a result of the loading by properly
installing the heating element spacer. Larger stones that won’t fit between the
heating elements must not be forced in place instead they must be completely
removed. Small crumble or stone pieces smaller than 35mm in diameter must
not be loaded into the heater because they will block the air circulation and will
cause overheating and possible heating element damage. Use the three
addtional heating element separator to make sure that heating elements are in
no contact with each other. Do not place stones inside the heating element
holder, but only around and on top of it. Load the stones to the heater so that
the heating elements are not visible from any angle. If heating elements touch
each others, it will significantly reduce the life span of heating element.(fig.4)
Huom!
Note!
Asenna vastuspidikkeet kuten kuvassa 4.
Vastuspidikkeet estävät vastuksia koskemasta
toisiinsa, joka pidentää niiden elinikää.
Install heating element separator as shown in
figure 4. The separator prevents heating
elements from touching each other which
improves the lifespan of heating elements.

12
SUOMI

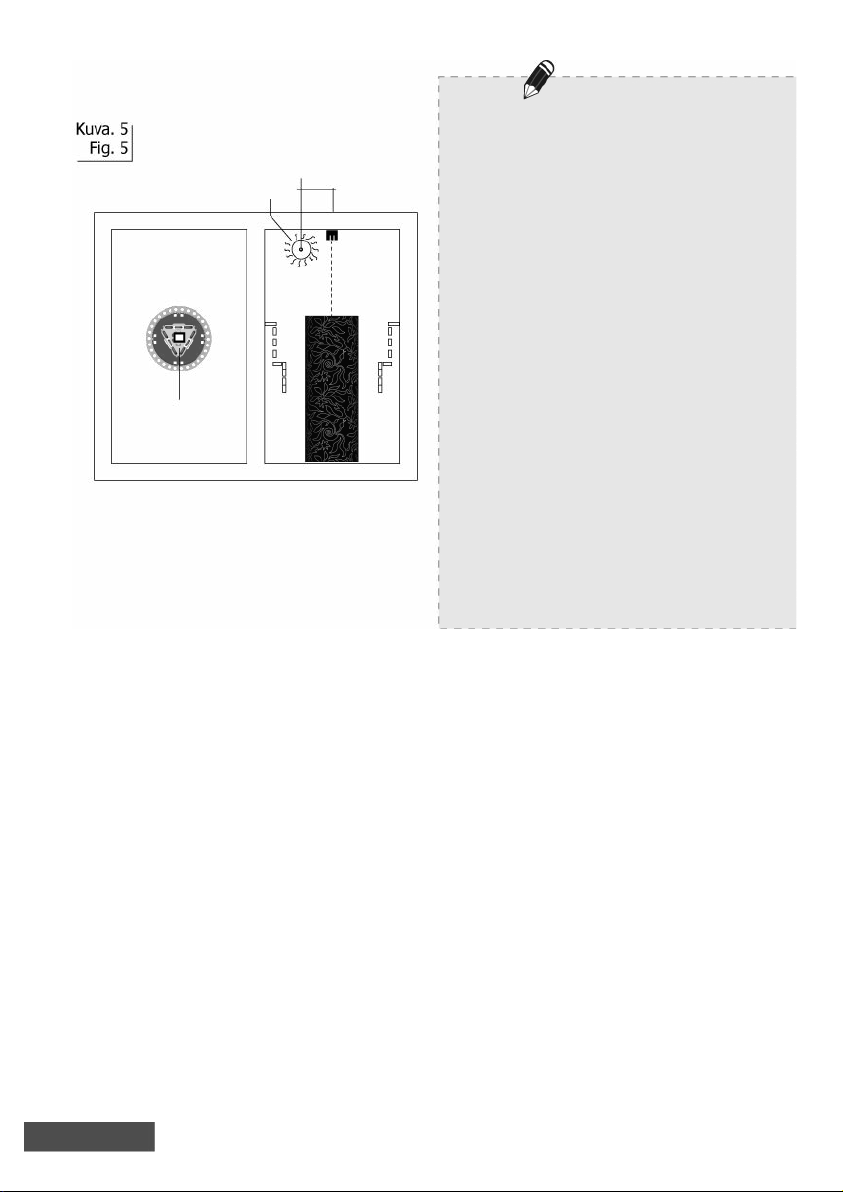

Sensorin Sijanti
Sensor Location
Jos kiukaassasi on erillinen ohjauskeskus,
täytyy ylikuumenemisen estävä
lämpötilantunnistin asentaa kattoon,
ylhäältäpäin kohtisuoraan katsottuna keskelle
Aries-kiuasta, vaikka ohjauskeskuksen
käyttöohjeissa sanottaisiinkin toisin. Jos
lämpötilantunnistin asennetaan Aries-kiukaan
yläpuolelle seinään, aiheuttaa se kiukaan
ylikuumenemisvaaran. Tunnistinta ei
myöskään saa asentaa alle 1 metrin päähän
ilmanvaihtoventtiileistä. Älä asenna
lämpötila-anturia alle 1 metrin päähän
suuntaamattomasta ilmaventtiilistä tai alle
0,5 metrin päähän poispäin suunnatusta
ilmaventtiilistä. ( Kuva 5.)
Huom!
CEILING
KATTO
FLOOR
LATTIA
SENSORIN PAIKKA
SENSOR LOCATION
Sensori
Sensor
ILMANVAIHTO
AIR VENT
WALL
SEINA
..
WALL
SEINA
..
When using a separate control with the
heater the temperature sensor with safety
fuse, (which prevents the heater from
overheating) must always be installed in the
ceiling directly above the center of the Aries
heater even if the control unit's manual states
otherwise. Installing the sensor above the
Aries heater on the wall may cause over
heating of the sauna heater. Do not install the
temperature sensor with fuse closer than 1
meter from the ventilation louvers. Do not
place the sensors under 1 m from
non-directional air ventilation or not under 0.5
m from a directional air ventilation, which is
directed away from sensors. ( Fig. 5.)
Note!
1M

13
DRF3-60NS
N
G
2.0 2.0 2.0
W
V
U
DRF3-45NS
N
G
1.5 1.5 1.5
W
V
U
DRF3-35NS
W
V
U
N
G
1.15 1.15 1.15
DRF2-30NS
V
U
N
G
1.5 1.5
Kytkentäkaavio
Electrical Diagram
ENGLISH

14
Fig. 6
Kuva 6 A B C
Ilmanvaihto
Saadaksesi miellyttävän ilmatilan saunaan siellä pitäisi olla kuumaa ja raikasta
ilmaa sopivassa suhteessa. Ilmanvaihdon tarkoitus on kierrättää kiukaan
ympärillä oleva ilma saunan kaukaisimpaankin nurkkaan. Tulo- ja
poistoilmaventtiilien sijainnit vaihtelevat saunan mallista sekä omistajan
mieltymyksistä riippuen.
Tuloilmaventtiili voidaan asentaa seinälle suoraan kiukaan alle (kuva 6A).
Koneellista ilmastointia käytettäessä tuloilmaventtiili voidaan asentaa
vähintään 60 cm:n korkeuteen kiukaan yläpuolelle (kuva 6B) tai kattoon
kiukaan yläpuolelle (kuva 6C). Näin asennettuna, ulkoa tuleva raskas kylmä
ilma sekoittuu kevyeen kuumaan kiukaasta tulevaan ilmaan, tuoden raikasta
ilmaa saunojille. Suositeltava tuloilmaventtiilien koko on 5-10 cm.
Poistoilmaventtiili pitäisi sijoittaa diagonaalisesti tuloilmaventtiiliä vastapäätä,
mieluiten lauteiden alle mahdollisimman kauas raitisilma-aukosta. Se voidaan
asentaa lähelle lattiaa, johtaa putkea pitkin katolla sijaitsevaan
poistoilmaventtiiliin tai johtaa oven alitse kylpyhuoneessa olevaan
poistoventtiiliin. Tällöin saunan kynnysraon on oltava vähintään 5 cm ja
kylpyhuoneessa olisi suotavaa olla koneellinen ilmastointi. Poistoilmaventtiilin
pitää olla kaksi kertaa suurempi kuin tuloilmaventtiilin.
Eristys
Saunassa pitää olla asianmukaiset eristykset seinissä, katossa ja ovessa.
Oikean tehoista kiuasta valittaessa on huomioitava: Jos saunassa on yksi
neliömetri (m²) eristämätöntä seinäpintaa (esim. lasiovi, tiili- tai kaakeliseinä),
on saunan tilavuuteen laskettava lisää suunnilleen 1,2 kuutiometriä (m³)
(tekniset tiedot sivu 18.).
Kosteuseristyksen pitää olla saunassa hyvä, koska sen tarkoitus on estää
saunan kosteuden leviäminen muihin huoneisiin ja seinärakenteisiin.
Kosteuseristys täytyy sijoittaa lämpöeristyksen ja paneelien väliin. Saunan
seinät ja katto on suositeltavaa paneloida kuusella.
Lämpö- ja kosteuseristys asennetaan seuraavan järjestyksen mukaisesti ulkoa
sisälle:
Lämpöeristyksen suositeltava minimipaksuus seinissä on 50 mm
ja katossa 100 mm.
Höyrysulkuna voi käyttää pahvi- tai alumiinifoliolaminaattia,
joka kiinnitetään eristyksen päälle alumiinifolio sisäänpäin.
Jätä vähintään 20 mm ilmarako höyrysulun ja sisäpaneelin
väliin.
Estääksesi kosteuden kerääntymisen paneelin taakse jätä
seinäpaneelin ja katon väliin rako.
1.
2.
3.
4.
For Technicians:
SUOMI

15
Air Ventilation
To have a soothing sauna, there should be a proper mixing of hot and cold
air inside the sauna room. Another reason for ventilation is to draw air
around the heater and move the heat to the farthest part of the sauna. The
positioning of the inlet and outlet vents may vary depending on the design of
the sauna room or preference of the owner.
The inlet vent may be installed on the wall directly below the heater (Fig. 6a).
When using the mechanical ventilation, the inlet vent may be placed at least
60 cm above the heater (Fig 6b) or on the ceiling above the heater (Fig. 6c).
Through these positions, the heavy cold air that is blown into the sauna is
mixed with the light hot air from the heater, bringing fresh air for the bathers
to breathe. The recommended size for the inlet vent is 5-10 cm.
The outlet vent should be placed diagonally opposite to the inlet. It is
recommended that the outlet vent be placed under the platform in a sauna
as far as possible from the fresh air vent. It may be installed near the floor, or
led outside through a pipe from the floor going to a vent to the sauna ceiling,
or under the door (to the washroom). In this case, the sill slot must be at
least 5 cm and it is recommended that there is mechanical ventilation in the
washroom. The size of the exhaust should be twice that of the inlet.
Insulation
The sauna must have proper insulation on the walls, ceiling and door. One
square meter (m²) of un-insulated surface increases the cubic volume by
approximately 1.2m³ when determining the power requirement of the heater.
Refer to page 18 (Technical Data).
Ensure that moisture proofing is appropriate in the sauna room. The purpose
of this is to prevent spreading of moisture to the other rooms or wall
structure. Moisture proofing must be placed between heating insulation and
panel.
Thermal and moisture proofing need to be installed according to the following
order from outside to inside.
The recommended minimum thickness of the thermal
insulation in the walls is 50 mm and in the ceiling 100 mm.
It is possible to use carton- or aluminum foil laminate as a
vapor barrier, which is affixed over the insulation aluminum
foil inwards.
Leave at least 20 mm air slot between vapor barrier and
inside panel
To prevent gathering of the moisture behind the panel, leave
the slot between wall panel and ceiling.
1.
2.
3.
4.
ENGLISH

16
Tarkista sauna aina ennen kiukaan päälle kytkemistä (ettei kiukaalla tai sen
suojaetäisyyksien sisällä ole mitään palavaa). Varmista, että saunan tuuletus on rittävä
ja asianmukainen. Teholtaan oikean kokoinen kiuas lämmittää saunahouneen valmiiksi
noin tunissa (kuva 6). Lämpötilan saunassa tulisi olla noin + 60 - + 90 °C,
henkilökohtaisten mieltymysten mukaan. Liian suuritehoinen kiuas lämmittää saunan
liian nopeasti, jolloin kivet eivät ehdi lämmetä tarpeeksi. Tästä johtuen suurin osa
löylyvedestä valuu suoraan kiukaan läpi. Jos kiuas on saunahuoneeseen nähden
alitehoinen, saunan lämmittämiseen tarvitaan enemmän aikaa.
1. Säädä kiukaasta korkein mahdollinen lämpotila.
2. Kuumenna kiusta puoli tuntia. ÄLÄ oleskele saunassa tänä aikana.
3. Anna saunahouneen tuulettua kunolla ensimmäisen lämmityskerran jälkeen.
4. Jos seuraavalla lämmityskerralla kiuas ei moudosta savua tai hajua, voit alkaa
käyttää saunaa. Jos savua tai hajua muodostuu yhä, poistu saunahuoneesta
välittmastömasti ja vaiheet 1 - 4 uudelleen.
Saunahuoneen lämmitys
VAROITUS!
Savun ja hajun muodustuminen ensimmäisellä lämmityskerralla. Käyttämättömissä
lämmityselemmenteissä saattaa olla ainjeäämiä valmistusprosesseista. Ainejäämät
voivat haihtua lämmitettaa kiuasta ensimmäista kertaa. Ainjäämien hauhtuminen
saattaa aiheuttaa savua ja pahaa hajua. Savun hengittäminen voi olla terveydelle
haitallista.
Suorita seuraavat toimenpiteet lämminttäessäsi kiuasta kertaa, tai vaihtaessa
kiukaan lämmityselementit. Näillä toimenpiteillä vältetään mahdollisesti terveydelle
haitallisten savukaasujen hengittäminen kuumennettaessa uusia
lämmityselementtejä ensimäistä kertaa.
SUOMI

Tämän tuotteen käyttäminen ei sovellu henkilöille (lapset mukaanlukien)
joilla on fyysisiä tai henkisiä rajoitteita, tai ei ole aiempaa käyttökokemusta
kiukaan käytöstä ellei valvomassa ole henkilö jolla on riittävä kokemus
kiukaan käyttämiseksi.
Älä käytä löylyvetenä kloori- (esim. Uima- tai porealtaasta) tai merivettä.
Se vähentää kiukaan käyttöikää.
17
CAUTION!
Always check the sauna room before switching sauna heater on (to be sure that
there is no combustible things within the safety distances of the heater or on
the heater). Make sure that sauna room has been efficiently ventilated. If the
output of the heater is proper it will take about an hour to reach suitable
temperature (Fig. 6). The temperature in sauna room should be between +60
- + 90 °C, according to the preference of user. Too powerful heater will heat
sauna room too quickly and the stones won't have enough time to warm. The
water poured on the stones will not evaporate, but flow into the stone holder.
An underpowered heater, on the other hand, would lead to an undesirably long
heating period.
Smoke and odor formation when heating up for the first timeWork materials
from the manufacturing process will be present on the new heating elements.
These evaporate when the sauna heater is heated up for the first time. This
produces smoke and an unpleasant odor. Breathing in the fumes or smoke
can be harmful to your health.
Perform the following steps when operating the sauna heater for the first time
and if the heating elements for the sauna heater have been changed. In this
way you will prevent damage to health due to the fumes and smoke produced
when heating up for the first time.
1. Select the highest possible temperature in the sauna control.
2. Heat up the sauna heater for half an hour. Do NOT stay in the sauna
3. Allow the sauna cabin to ventilate thoroughly after heating up for the first
time.
4. If no smoke or odor is produced the next time the sauna heater is heated up,
you can start to use the sauna. If smoke or odor is produced again, leave the
sauna cabin immediately and repeat the initial heating up process followed by
ventilation.
Heating of the sauna
ENGLISH

18
Löylyveden laatuvaatimukset
VEDEN OMINAISUUDET VAIKUTUKSET SUOSITUS
Humuspitoinen vesi
Rautapitoinen vesi
Kovuus: tärkeimmät
aineet mangaani
(Mn) ja kalkki eli
kalsium (Ca)
Klooripitoinen vesi
Merivesi
Väri, maku, saostumat
Väri, haju, maku, saostumat
Saostumat
Terveysriski
Nopea korroosio
<12 mg/l
<0,2 mg/l
Mn: <0,05 mg/l
Ca: <100 mg/l
Käyttö kielletty
Käyttö kielletty
Quality requirements for water which is thrown to the heater
Small particle
Iron
Hardness: most
important ions,
manganese (Mn) and
lime (Calsium) (Ca)
Chrlorinated water
Sea water (salty)
WATER PROPERTIES EFFECTS RECOMMENDATION
Color, taste, deposits
Color, smell, taste, deposits
Deposits
Health risk
Fast corrosion
<12 mg/l
<0,2 mg/l
Mn: <0,05 mg/l
Ca: <100 mg/l
Not allowed to use
Not allowed to use
Fig. 7
Kuva 7 Tekniset tiedot
Technical Data
kW
kW
SAUNA ROOM SUPPLY SIZE OF HEATER
DEPTH HEIGHTWIDTH
VOLTAGE
HEATING ELEMENT MIN MAX
TYPE (m
3
) (mm) (kg)
HEATER
MODEL STONES CONTROL
FUSE
4.5
6.0
7.5
9.0
3
5
7
8
6
9
13
14
erillinen
separate
erillinen
separate
erillinen
separate
erillinen
separate
60
60
60
60
SIZE OF WIRE
(mm
2
)
930
930
930
930
365
365
365
365
365
365
365
365
3 x 1.5
3 x 2.0
3 x 2.5
3 x 3.0
ARI 150
ARI 200
ARI 250
ARI 300
DRF3-45NS
DRF3-60NS
DRF3-75NS
DRF3-90NS
380-415V 3N~
380-415V 3N~
380-415V 3N~
380-415V 3N~
(AMP.)
kW
KIUAS-
MALLI
SAUNAN
TILAVUUS
JÄNNITE
OHJAUS SULAKE
KIUKAAN KOKO
KORKEUS
LEVEYS SYVYYS
VASTUS
TYYPPINUMERO JOHDON
POIKKIPINTA KIVET
5 x 1.5
5 x 1.5
5 x 2.5
5 x 2.5
Terminal 1
3 x 10
3 x 10
3 x 16
3 x 16
SUOMI
Häiriötilanne
- Katso erillisen ohjauskeskuksen käyttöohjeet

19
Spareparts
Varaosat
Vastus
Vastuspidikkeet
Kaapelipidike
Riviliitin (suuri)
Säätöjalka
Läpivientikumi
1.
2.
3.
4.
5.
6.
1.
2.
3.
4.
5.
6.
Heating Element
Heating Element Holder
Cable Holder
Terminal Block (Large)
Leveling Bolt
Grommet
3
2
4
5
1
6
2,0 kW
8mm
1,5 kW
8mm
2,5 kW
10mm
3,0 kW
10mm
ENGLISH
Malfunctions
- Check the instructions for the separate control unit

Pidätämme oikeuden muutoksiin.
Subject to change without notice.
DRF_ML_S_FiEn0716
www.sawo.com
[email protected]
www.sawodragonfire.com
