Sawo ORN-90NS User manual

РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ
MANUAL
РУССКИЙ | ENGLISH
ORION HEATER
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.
ORN-90NS ORN-105NS ORN-120NS
ЭЛЕКТРИЧЕСКАЯ ПЕЧЬ ДЛЯ САУНЫ | ELECTRIC SAUNA HEATER
Не предназначена для использования в США, Канаде и Мексике.
Not for use in the USA, Canada and Mexico.

2РУССКИЙ
ПРОЧТИТЕ РУКОВОДСТВО
И ОЗНАКОМЬТЕСЬ С
ВАЖНЫМИ УКАЗАНИЯМИ
READ THE MANUAL FOR
ADDITIONAL IMPORTANT
INSTRUCTIONS
НЕ НАКРЫВАЙТЕ ПЕЧЬ –
ЭТО МОЖЕТ ПРИВЕСТИ К
ВОЗГОРАНИЮ
COVERING THE HEATER
CAUSES FIRE HAZARD
Техника безопасности...................................................................4
Для пользователей .......................................................................4
Для технических специалистов.....................................................6
Установка печи.............................................................................8
Электрическая схема .................................................................. 11
Расположение датчиков (для моделей NS).................................. 13
Камни для печи .......................................................................... 14
Загрузка камней в печь............................................................... 14
Прогрев сауны............................................................................ 16
Вентиляция................................................................................. 18
Изоляция.................................................................................... 18
Техническое обслуживание сауны .............................................. 20
Диагностика ............................................................................... 22
Технические характеристики ...................................................... 24
Запчасти..................................................................................... 24
СОДЕРЖАНИЕ

ENGLISH 3
TABLE OF CONTENTS
Safety instructions..........................................................................5
For user.........................................................................................5
For technicians...............................................................................7
Heater installation ..........................................................................9
Electrical diagram......................................................................... 11
Sensor location (NS-MODELS) ....................................................... 13
Heater stones .............................................................................. 15
Loading stones into the heater ..................................................... 15
Heating of the sauna room............................................................ 17
Air ventilation............................................................................... 19
Insulation .................................................................................... 19
Sauna maintenance ...................................................................... 21
Diagnostic table ........................................................................... 23
Technical data.............................................................................. 24
Spare Parts .................................................................................. 24

4РУССКИЙ
ТЕХНИКА БЕЗОПАСНОСТИ
Перед использованием сауны и при установке печи ознакомьтесь с данными
мерами безопасности.
Для пользователей:
• Данное оборудование не предназначено для использования людьми
(включая детей) с недостаточным опытом или с ограниченными
физическими или умственными способностями, кроме как под строгим
надзором со стороны более опытных пользователей.
• Чистка и обслуживание оборудования не должны выполняться детьми без
контроля взрослых.
• Детям ни при каких обстоятельствах не разрешается играть с
оборудованием.
• Не используйте печь в качестве гриля.
• Не кладите на электрическую печь деревянные предметы.
• Не накрывайте печь. Это может привести к пожару.
• Не используйте печь в качестве сушилки для белья. Это может привести к
пожару.
• Никогда не садитесь на печь. Она нагревается до очень высоких
температур, и вы можете получить сильный ожог.
• Не используйте морскую или хлорированную воду (например, из
плавательного бассейна или джакузи). Из-за этого печь может выйти из
строя.
• После установки новой печи включите ее на 30 минут. На это время
покиньте сауну. cм. стр. 16.
• Перед включением режима с предварительно установленным таймером или
режима дистанционного управления убедитесь, что на печи отсутствуют
воспламеняющиеся предметы.

ENGLISH 5
SAFETY INSTRUCTIONS
Please take note of these safety precautions before using the sauna or when installing
the heater.
For user:
• This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
• Cleaning and user maintenance shall not be made by children without
supervision.
• Under no circumstances should children be allowed to play with the device.
• Do not use the heater as a grill.
• Do not put wood of any kind on the electric heater.
• Do not cover the heater. It may cause a re.
• Do not use the heater as clothes dryer. It may cause re.
• Never sit on the heater. It is really hot and can cause serious burns.
• Do not use chlorinated water (e.g. From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
• When installing a new heater, switch the heater on for 30mins. Do not stay
inside the sauna room while performing the operation. (See page 17)
• Make sure that no ammable objects have been placed on the heater before
activating the preset time function or the stand-by mode for the remote
operation.

6РУССКИЙ
Для технических специалистов:
• Работы по электромонтажу и ремонту должны выполняться
квалифицированным электриком.
• При установке печи соблюдайте рекомендации по минимальным
безопасным расстояниям (см. стр. 8).
• Электронный датчик и электронная нагревательная система должны
располагаться таким образом, чтобы входящие потоки воздуха их не
задевали. При использовании выносного пульта блок и панель управления
должны быть установлены снаружи сауны.
• Если печь используется для общественных саун или таких, которые могут
включаться с помощью выносной системы дистанционного управления,
дверь сауны должна быть оборудована механизмом блокировки, чтобы
при включении режима готовности к дистанционному управлению он
отключался при открывании двери.
• Следуйте рекомендациям относительно объемов сауны (cм. стр. 24).
• Следуйте рекомендациям по вентиляции сауны (cм. стр. 18).

ENGLISH 7
For technicians:
• Wiring and repairs must be done by a certied electrician.
• Follow the Minimum Safety Distances when mounting the heater (See page 9).
• The electronic sensor and electronic heating system should be mounted in a way
so that incoming air will not interfere with it. If using separate control, the control
unit and control panel must be mounted outside the sauna cabin.
• If this sauna heater is used for public saunas or saunas that may be switched on
by a separate remote-control system, the door of the sauna room must be tted
with an interlock such that the stand-by mode setting for remote operation is
disabled if the sauna door is opened when the stand-by mode setting for remote
operation is set.
• Observe the specications on volumes of the sauna cabin (See page 24).
• Observe the specications on ventilation of the sauna cabin (See page 19).

8РУССКИЙ | ENGLISH
УСТАНОВКА ПЕЧИ
Печь можно установить в любом месте сауны, однако в целях безопасности и удобства
необходимо соблюдать указанные ниже минимально допустимые расстояния (cм. стр.
9). Соблюдайте требования, указанные в таблице технических характеристик (cм.
стр. 24) для объема вашей сауны. Не устанавливайте печь в нише пола или стены.
Если нет особых указаний по установке двойной печи, установка более одной каменки не
допускается. Во многих странах действует закон, согласно которому печи должны быть
прикручены к полу.
Печка нагревается до очень высоких температур. Чтобы избежать случайного контакта
с каменкой, рекомендуется установить ограждение.
Необходимо использовать кабель типа HO7RN-F или его аналог. В целях обеспечения
безопасной и надежной эксплуатации установка должна выполняться квалифицированным
электриком. Неправильное подключение может вызвать удар током или пожар. См.
электрическую схему (cм. стр. 11).
Kuva 1
Рис. 1 ВНИМАНИЕ!
Перед установкой печи вытащите из
нагревательных элементов весь картон – он
предназначен для защиты исключительно
при транспортировке.
ВНИМАНИЕ!
Данные о максимальной мощности
указаны в руководстве для пульта
управления. Проверьте ее — возможно,
требуется дополнительный блок
мощности.
NOTE!
Please refer to the control unit manual for
maximum power rating. Check control’s
maximum capacity if additional contactor unit
is needed.
Для предотвращения
случайного
перемещения
печи ее следует
привинтить прямо к
полу.
Must be screwed
directly on the oor
to prevent the heater
from being accidentaly
removed.
NOTE!
Remove the carton from the heating elements
before installing the heater as it is only intended
to protect them during shipment.
Подставка
Stand

ENGLISH 9
Минимальные безопасные расстояния (мм)
Рис. 2
Fig. 2
HEATER INSTALLATION
The heater can be placed wherever in the sauna, but for safety and convenience, follow
the minimum safety distances as provided below (See page 9). Follow the cubic
volumes given in the Technical Data (See page 24). Do not install the heater to the
oor or wall niche. Do not install more than one heater in a sauna room unless you follow
the special instructions for twin-heater installations. In most countries, there is a law that
requires heaters to be screwed to the oor.
The heater gets very hot. To avoid the risk of accidental contact with the heater, it is
recommended that a heater guard be provided.
The cable used for sauna wiring must be HO7RN-F type or its equivalent. A certied
electrician must do the installation of the heater to ensure safety and reliability. Improper
electrical connection can cause electric shock or re. Refer to the electrical diagram (See
page 11).
Minimum safety distances (mm)
A
A
20
max. 500
max. 900
A B
130
135
140
1900
1900
2100
ORN-90NS
ORN-120NS
ORN105NS
A
B

10 РУССКИЙ | ENGLISH
1
2
3 4 5
Stone Spacer
Изолирующая
вставка
Heating Element
Holder
Фиксатор
нагревательных
элементов
Heating Element
Spacer
Дистанционирующая
вставка
Water Shield
Водозащитный
барьер
Frame
Рама
Bottom
Assembly
Донная
часть
Refer to
Electrical Diagram.
См. подробнее в
технической схеме.
Рис. 3
Fig. 3
NOTE!
Wire is not included.
ВНИМАНИЕ!
Провода в комплектацию не
входят.

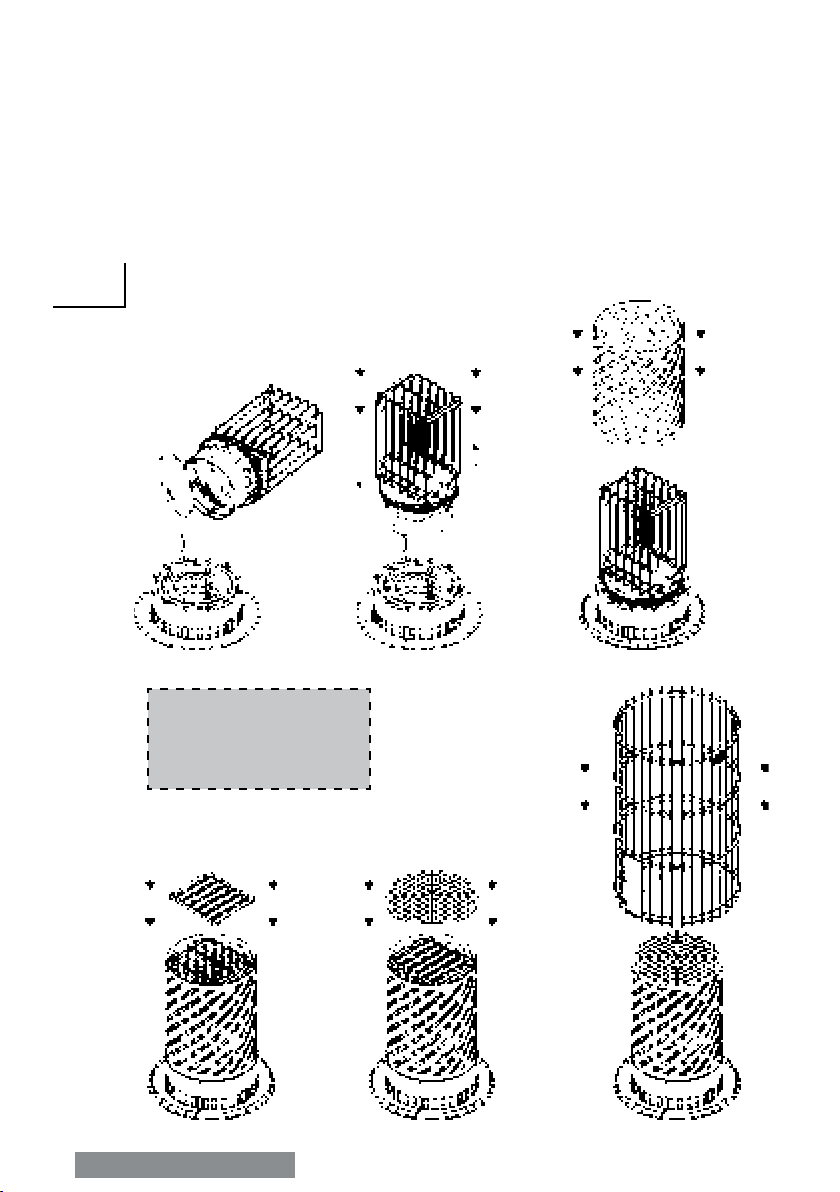

Connect the mains power to the bottom of the heating element holder. Leave at least 3
meters long of wire for easy maintenance. Roll the wires in the bottom assembly and fit
the heating elements holder. Follow illustration below to assemble the heater.
Подключите источник питания к нижней части фиксатора нагревательных
элементов. Для удобства техобслуживания оставьте провод длиной не менее 3
метров. Сверните провода в донной части и установите фиксатор нагревательных
элементов. Соберите печь по схеме ниже.

11
РУССКИЙ | ENGLISH
ЭЛЕКТРИЧЕСКАЯСХЕМА
ELECTRICAL DIAGRAM
U
V
W
N
G
1HWK5.1
2HWK5.1
3HWK5.1
4HWK5.1
5HWK5.1
6HWK5.1
N
G
U
V
W
U
V
W
N
G
U
V
W
U
V
W
2.0KW H1 2.0KW H3
1.5KW H4
1.5KW H6
1.5 H2KW
2.0KW H5
N
G
U
V
W
U
V
W
N
G
2.0KW H1
2.0KW H3 2.0KW H4
2.0KW H6
2.0KW H2
2.0KW H5
U
V
W
U
V
W
U
V
W
U
V
W
U
V
W
U
V
W
N
G
N
G
Control Unit
HEATING SYSTEM
SAV-105NS
SAV-120NS
6kW
6kW
TERMINAL 1 TERMINAL 2
4.5kW
6kW
Control
Unit
POWER
DISTRIBUTION
400V 3N~
50/60Hz
9,0 kW
400V 3N~
50/60Hz
10,5 kW
400V 3N~
50/60Hz
TERMINAL 1
9,0 kW
TERMINAL 1
6,0 kW
TERMINAL 2
4,5 kW
TERMINAL 1
6,0 kW
TERMINAL 2
6,0 kW
ORN-90NS
ORN-105NS
12,0 kW
400V 3N~
50/60Hz
ORN-120NS
SAUNA
CONTROL
UNIT
SAUNA
CONTROL UNIT
TERMINAL
Пульт управления
Пульт управления
РАСПРЕДЕЛЕ-
НИЕ ПИТАНИЯ 400
В 3N~
50/60 Гц
ПУЛЬТ УПРАВЛЕНИЯ
ДЛЯ САУНЫ
КЛЕММА
СИСТЕМА НАГРЕВА

12 РУССКИЙ | ENGLISH
МОДЕЛЬ
MODEL TERMINAL 1 (кВт)
КЛЕММА 1
TERMINAL 2 (кВт)
КЛЕММА 2
TERMINALS 1 & 2
КЛЕММА 1 & 2
ORN-90NS
SAV150 SAV200
ORN-105NS
ORN-120NS
Пульт управления
Innova,15 кВт
15 киловатт 400 В 21.5 Ампер
Innova Control Unit 15kW 15 kilowatt 400V 21.5 Amp.
Пульт управления Saunova
2.0, 9 кВт
9 киловатт 400 В
3 фазы
16 Ампер
Saunova 2.0 Control Unit 9kW 9 kilowatt 400V 3P 16 Amp.
9
6
6
4.5
6
10.5
12
Control Specification
Тип Мощность (Макс.) Напряжение Сила тока
Type Power (Max.) Voltage Current
NOTE!
By cables longer than 2m, you have to
assign the cable cross section to VDE
0100 respective to EVU.
ВНИМАНИЕ!
Для кабелей длиной более 2 м
необходимо определить поперечное
сечение кабеля по стандарту VDE
0100, соответствующее EVU.

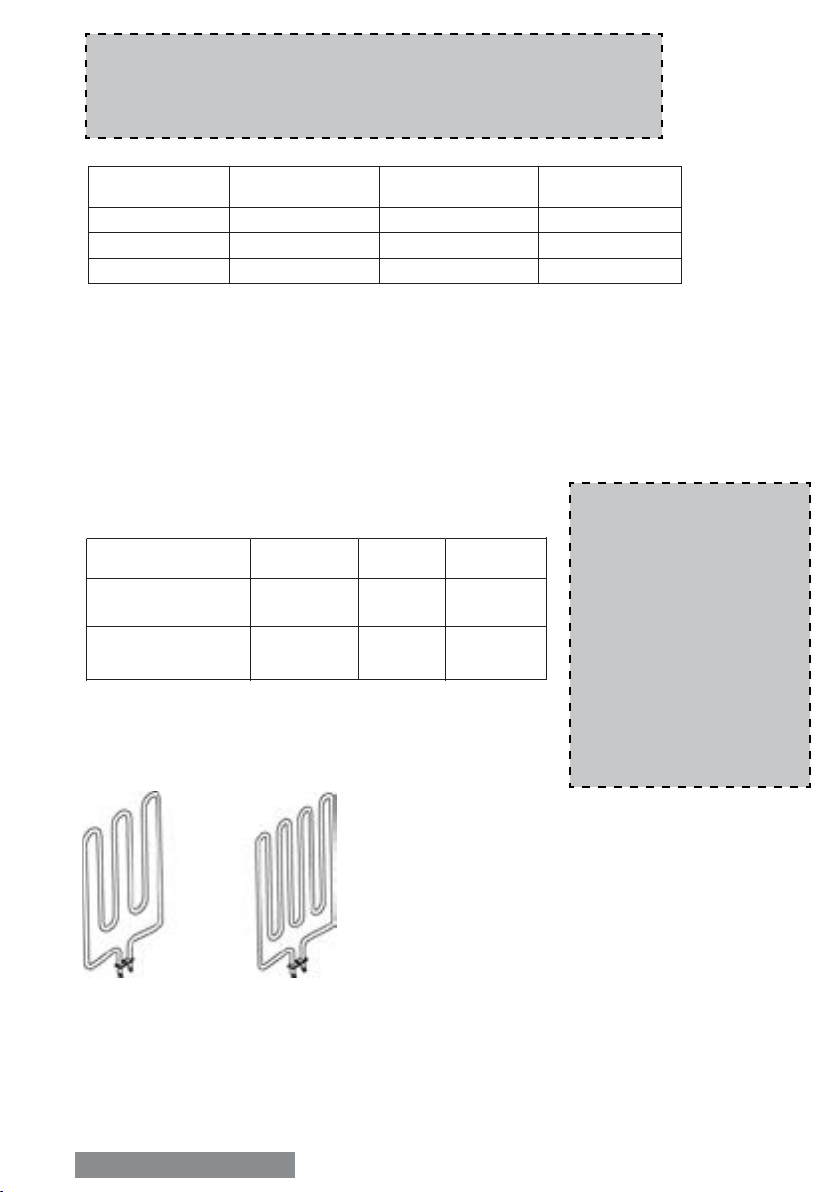

Нагревательные элементы
Heating Elements
Характеристики пульта
NOTE!
Terminal 1 should be used for
main control unit. Terminal 2
should be used for additional
power-switching unit.
ВНИМАНИЕ!
Клемма 1 должна
использоваться для
основного пульта
управления.
Клемма 2 должна
использоваться для
дополнительного блока
мощности.

13
РУССКИЙ | ENGLISH

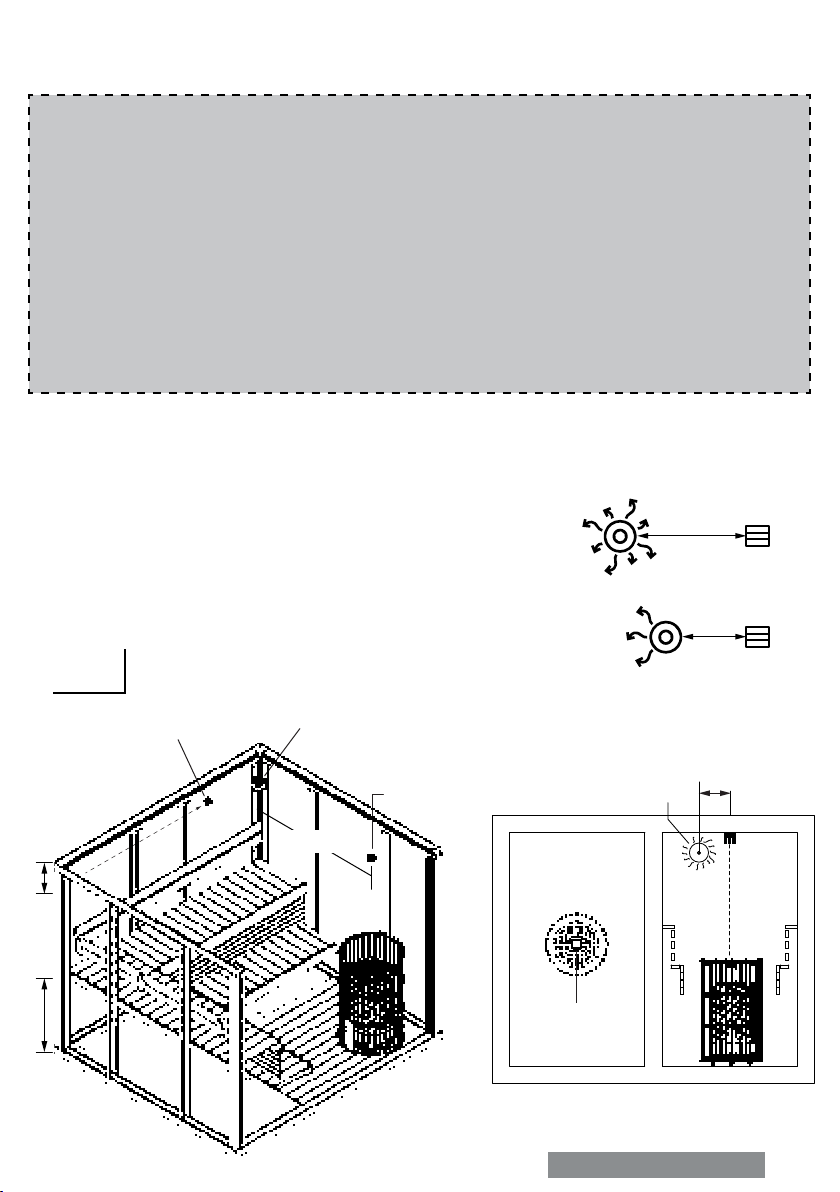

CEILING
SENSOR LOCATION
FLOOR
Sensor
A I R V E N T Min. 1000mm
Top view Side view
360°
180°
Min. 1000mm
Min. 500mm
A I R V E N T
TS1 TEMPERATURE
SENSOR IN CEILING
Min. 1300mm Min. 300mm
SENSOR 2 (Optional)
See Airvent
Installation
SENSOR LOCATION (NS-MODELS)
Установка впускных
вентиляционных отверстий
Inlet air vent installation
Ненаправленный
поток воздуха
Non-directed airow
Датчик
Sensor
Датчик
Sensor
Направленный
поток воздуха
Directed airow
ВНИМАНИЕ!
При использовании выносного пульта управления
датчик температуры с предохранителем (который
предотвращает перегрев печи) всегда должен
устанавливаться на потолке непосредственно
над центром печи, даже если в руководстве по
эксплуатации пульта управления указано иное.
Установка датчика на стене над печью может
привести к ее перегреву. Не устанавливайте датчик
температуры с предохранителем на расстоянии
менее 1 метра от вентиляционных решеток. Не
размещайте датчики на расстоянии менее 1 м от
ненаправленного вентиляционного отверстия или
менее 0,5 м от вент. отверстия, направленного в
противоположную от датчика сторону.
NOTE!
When using a separate control with the heater
the temperature sensor with safety fuse, (which
prevents the heater from overheating) must always
be installed in the ceiling directly above the center
of the heater even if the control unit’s manual
states otherwise. Installing the sensor above the
heater on the wall may cause over heating of the
sauna heater. Do not install the temperature sensor
with fuse closer than 1 meter from the ventilation
louvers. Do not place the sensors under 1 m from
non-directional air ventilation or not under 0,5 m
from a directional air ventilation, which is directed
away from sensors.
Рис. 4
Fig. 4
РАСПОЛОЖЕНИЕ ДАТЧИКОВ (В МОДЕЛЯХ NS)

14 РУССКИЙ
КАМНИ ДЛЯ ПЕЧИ
Загружаемые в печь камни должны сохранять достаточно тепла для эффективного испарения
попадающей на них воды и поддержания необходимой влажности в сауне. Замена камней
производится раз в год или после 500 часов эксплуатации (в зависимости от того, какое
условие наступает раньше). Мелкие осколки, отколовшиеся от камней, необходимо удалять
и заменять новыми, как указано в руководстве. При загрузке камней рекомендуется надеть
защитные перчатки для предотвращения порезов. Необходимое количество камней указано
в таблице технических характеристик на cм. стр. 24 настоящего руководства.
ВНИМАНИЕ! Никогда не используйте печь без камней – это может привести
к пожару. Используйте только камни, рекомендованные SAWO. Использование
других камней может повредить нагревательные элементы и лишить вас гарантии
на печь. Не используйте керамические или другие искусственные камни!
ЗАГРУЗКА КАМНЕЙ В ПЕЧЬ
Рекомендуется промыть все камни перед загрузкой их в печь для удаления пыли и
загрязнений, которые могут вызвать неприятные запахи при первых использованиях
печи.
Загрузите камни в пространство по бокам вокруг изолирующей вставки до самого
верха. Не загружайте слишком крупные камни, для размещения которых приходится
применить силу. Не загружайте в печь маленькие камни и осколки диаметром
менее 35 мм, поскольку они могут блокировать циркуляцию воздуха и привести к
перегреву нагревательных элементов, а также к их возможному выходу из строя.
Удалить камень можно через отверстие в нижней части печи, вытащив стержень.
См. схему ниже.
ВНИМАНИЕ! Поломка нагревательного элемента в связи с перегревом, вызванным
использованием камней, не предназначенных для печи, или в связи с неправильной загрузкой
камней, не является гарантийным случаем.
Перед загрузкой камней электрик должен проверить работу печи.
Проверку можно выполнить путем включения печи на короткое время без камней, чтобы
убедиться, что все нагревательные элементы нагреваются.

ENGLISH 15
HEATER STONES
The main purpose of the stones in the heater unit is to store enough energy to efciently
vaporize the water thrown on top of the stones to maintain correct humidity in the sauna
room. The stones must be removed at least once a year or every 500 hours which ever
occurs rst. All stone crumbles must be removed from the heater unit and replaced with
new ones as described in the heater manual. When placing the stones, recommended to
use cut resistant gloves. The required amount of stones is listed in the manual provided
(See page 24 Technical Data).
NOTE! Never use the heater without stones as it may cause re. Use only manufacturer
recommended SaWo-stones. Using unsuitable stones may lead to heating element damage
and will void the warranty. Never use eramic stones or other articial stones of any type!
Рис. 5
Fig. 5
ВНИМАНИЕ!
Не загружайте
керамические камни!
NOTE!
No ceramic stones
Камни
Stone
NOTE! Heating element damage due to overheating caused by wrong kind of stones or stones
which were wrongly loaded into the heater is not covered by the factory warranty.
Before the heater is lled with stones, electrician should test that the heater works.
Testing can be done by turning on the heater for a short time without any stones and
verifying that all heating elements are heating up.
LOADING STONES INTO THE HEATER
It is recommended that all stones should be rinsed to remove any stains or dust that can
cause unpleasant odor during the rst few times of using the heater.
Load the stones on the side of the stone spacer until it reaches the top. Larger stones
that won’t t must not be forced in place instead they must be completely removed. Small
crumble or stone pieces smaller than 35mm in diameter must not be loaded into the
heater because they will block the air circulation and will cause overheating and possible
heating element damage. Use the bottom stone opening at the bottom of the heater by
removing the rod. See illustration below.
Хорошо расположение камень
Good stone arrangement
Неправильное расположение камней
Bad stone arrangement

16 РУССКИЙ
ПРОГРЕВ САУНЫ
ВНИМАНИЕ!
При первом включении печи может возникнуть дым и неприятный запах. На
нагревательных элементах новой печи остаются следы технологических материалов,
используемых при производстве. Эти материалы испаряются при первом нагреве
каменки. При этом может возникать дымка и неприятный запах. Вдыхание этих
паров может быть опасным для здоровья.
При прогреве печи в первый раз или после замены нагревательных элементов
выполните следующие шаги, которые помогут избежать возможный вред от
возникающего запаха или дыма:
1. Выберите на пульте управления максимальную температуру нагрева.
2. Включите печь на полчаса. НЕ оставайтесь в сауне в это время.
3. Дайте сауне хорошо проветриться после первого нагрева печи.
4. При отсутствии запаха или дыма при следующем нагревании можно начинать
пользоваться сауной. Если запах или дым все еще продолжают выделяться,
немедленно покиньте сауну и повторите процедуру, после чего проветрите
помещение.
Перед включением печи всегда проверяйте, чтобы рядом с печью (в пределах
безопасных расстояний) или на ней не находились воспламеняющиеся
предметы. Убедитесь, что сауна достаточно вентилируется. При правильно
выбранной мощности печь нагревает сауну до нужной температуры примерно за
один час (cм. стр. 24). Температура в сауне должна быть в диапазоне от +60 °C
до +90 °C. Температура зависит от индивидуальных предпочтений, модели печи,
размеров сауны, вентиляции. Чрезмерно мощная печь прогреет сауну слишком
быстро, и камни не успеют нагреться. В этом случае вода вместо испарения будет
просто стекать с камней вниз. Если выбранная мощность печи слишком мала, время
нагрева сауны значительно увеличится.

ENGLISH 17
HEATING OF THE SAUNA ROOM
CAUTION!
Smoke and odor formation when heating up for the rst time. Work materials from the
manufacturing process will be present on the new heating elements. These evaporate
when the sauna heater is heated up for the rst time. This produces smoke and an
unpleasant odor. Breathing in the fumes or smoke can be harmful to your health.
Perform the following steps when operating the sauna heater for the rst time and if the
heating elements for the sauna heater have been changed. In this way you will prevent
damage to health due to the fumes and smoke produced when heating up for the rst
time.
1. Select the highest possible temperature in the sauna control.
2. Heat up the sauna heater for half an hour. Do NOT stay in the sauna cabin during this
period.
3. Allow the sauna cabin to ventilate thoroughly after heating up for the rst time.
4. If no smoke or odor is produced the next time the sauna heater is heated up, you
can start to use the sauna. If smoke or odor is produced again, leave the sauna cabin
immediately and repeat the initial heating up process followed by ventilation.
Always check the sauna room before switching sauna heater on (to be sure that there is
no combustible things within the safety distances of the heater or on the heater).
Make sure that sauna room has been efciently ventilated. If the output of the heater
is proper it will take about an hour to reach suitable temperature (See page 24). The
temperature in sauna room should be between +60 - +90 °C. Temperature is individual in
every sauna room depending on e.g. heater model, size of heater room, air ventilation and
bathers preference. Too powerful heater will heat sauna room too quickly and the stones
won’t have enough time to warm. The water poured on the stones will not evaporate, but
ow into the stone holder. An underpowered heater, on the other hand, would lead to an
undesirably long heating period.

18 РУССКИЙ
ВЕНТИЛЯЦИЯ
Чтобы сауна оказывала успокаивающее воздействие, в ней должно обеспечиваться
достаточное смешение горячего и холодного воздуха. Помимо этого, вентиляция
обеспечивает перемещение воздуха вокруг печи и перенос тепла по всему
пространству сауны. Расположение впускных и выпускных вентиляционных
отверстий может изменяться в зависимости от конструкции сауны или предпочтений
владельца.
Входное вентиляционное отверстие можно расположить на стене непосредственно
под печью (Рис. А). Если используется механическая система вентиляции, входное
отверстие можно расположить не менее чем на 60 см выше печи (Рис. В) или на
потолке над печью (Рис. С). Таким образом, тяжелый холодный воздух, поступающий
в сауну, будет смешиваться с легким горячим воздухом из печи, облегчая дыхание.
Диаметр входного и выходного вентиляционных отверстий должен составлять 10
см.
Выходное вентиляционное отверстие располагается по диагонали к входному. Для
нормального поступления свежего воздуха выходное вентиляционное отверстие
рекомендуется располагать как можно дальше от входного. Например, ближе к полу,
в трубе, идущей от пола до вентиляционного отверстия на потолке сауны, или под
дверью в ванную. В последнем случае минимальный зазор под дверью должен быть
5 см, а также рекомендуется механическая вентиляция ванной комнаты. Диаметр
выходного отверстия должен быть в два раза больше входного.
ИЗОЛЯЦИЯ
Очень важно предусмотреть правильную изоляцию стен, потолка и двери сауны.
Один квадратный метр неизолированной поверхности увеличивает условный
кубический объем сауны, используемый для определения мощности печи, на 1,2 м3.
cм. стр. 24(Технические характеристики).
Обеспечьте надлежащую изоляцию сауны. Она необходима, чтобы предотвратить
попадание влаги в другие помещения или в конструкции стен. Гидроизоляция
должна быть размещена между теплоизоляцией и панелями.
Тепло- и гидроизоляция укладываются от внешней стороны к внутренней:
• Рекомендуемая минимальная толщина слоя теплоизоляционного материала стен
– 50 мм, потолка – 100 мм.
• В качестве пароизоляции допускается использование картонной или алюминиевой
подложки, которая укладывается поверх изоляции фольгой внутрь.
• Зазор между пароизоляцией и внутренней обшивкой должен быть не менее 20
мм. Чтобы влага не скапливалась под обшивкой, оставьте зазор между стенной
обшивкой и потолком.

ENGLISH 19
AIR VENTILATION
To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna
room. Another reason for ventilation is to draw air around the heater and move the heat to the
farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the
design of the sauna room or preference of the owner.
The inlet vent may be installed on the wall directly below the heater (Fig. A). When using the
mechanical ventilation, the inlet vent may be placed at least 60cm above the heater (Fig B) or on
the ceiling above the heater (Fig. C). Through these positions, the heavy cold air that is blown
into the sauna is mixed with the light hot air from the heater, bringing fresh air for the bathers to
breathe. The inlet and the outlet vent must have a diameter of 10cm.
The outlet vent should be placed diagonally opposite to the inlet. It is recommended that the outlet
vent be placed under the platform in a sauna as far as possible from the fresh air vent. It may be
installed near the oor, or led outside through a pipe from the oor going to a vent to the sauna
ceiling, or under the door (to the washroom). In this case, the sill slot must be at least 5cm and it is
recommended that there is mechanical ventilation in the washroom. The size of the exhaust should
be twice that of the inlet.
INSULATION
The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of un-
insulated surface increases the cubic volume by approximately 1,2m³ when determining the power
requirement of the heater. See page 24 (Technical Data).
Ensure that moisture proong is appropriate in the sauna room. The purpose of this is to prevent
spreading of moisture to the other rooms or wall structure. Moisture proong must be placed
between heating insulation and panel.
Thermal and moisture proong need to be installed according to the following order from outside
to inside:
• The recommended minimum thickness of the thermal insulation in the walls is 50 mm and
in the ceiling 100 mm.
• It is possible to use carton or aluminum foil laminate as a vapor barrier, which is afxed
over the insulation aluminum foil inwards.
• Leave at least 20 mm air slot between vapor barrier and inside To prevent gathering of the
moisture behind the panel, leave the slot between wall panel and ceiling.
Рис. 6
Fig. 6
A B C

20 РУССКИЙ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ САУНЫ
ПОСЛЕ КАЖДОГО ПОСЕЩЕНИЯ САУНЫ:
9Для поддержания чистоты полков рекомендуется стелить на них полотенца.
9После посещения сауны оставьте печь включенной еще на 30 минут – так сауна
высохнет быстрее. Затем откройте вентиляционные отверстия или дверь сауны.
9Вылейте воду из ведра.
КАК МИНИМУМ 1-4 РАЗА В ГОД:
9Вынимайте печные камни. Очищайте дно печи от каменной крошки и пыли.
Проверяйте камни и заменяйте треснутые на новые.
9Проверяйте нагревательные элементы. Заменяйте их, если они погнуты или
покрыты трещинами. Заменять следует все элементы, а не только один.
9Протирайте поверхности печи теплой водой и бытовыми моющими средствами.
Используйте мягкую щетку. Промывайте полки, потолок, пол и стены сауны.
Не используйте моющие средства, в составе которых есть аммиак или хлор.
Ополаскивайте поверхности холодной водой и хорошо проветривайте сауну.
При необходимости наносите на деревянные поверхности защитное масло.
Перед этим внимательно читайте инструкцию на упаковке защитного масла.
9Если после мытья полки остались грязными, потрите их наждачной бумагой.
Нанесите на полки защитное масло для древесины. Не нагревайте сауну сразу
после мытья.
9Если на крышке печи появился известковый налет или другие пятна, протрите
ее мягким мыльным раствором. Для удаления пятен можно также использовать
декальцинирующий раствор SAWO (средство для удаления накипи). После
мытья печь должна просохнуть.
9Протирайте стеклянные поверхности с помощью средств для мытья окон
или посуды. После тщательного ополаскивания водой протрите их насухо
резиновым скребком или тряпкой.
9Проверяйте винты (в дверях, полках, поручнях). При необходимости
подтягивайте их.
9Прочищайте слив в полу.
