Schlage L9000 Series User manual

*P518-672*
P518-672
Lever and Rose Trim
For Lever and Escutcheon Trim see page 7.
L/LV9000-Series
Installation Instructions
P
F
J
Trim options
E
H
G
E
A
BD
C
N
K
Z
L
K
Q
Z
OR
OR
OR
A Lockcase and mounting screws
B Spindle and spring
C Outside lever and rose assembly
D Mounting posts
E Spring cage or spacer
F Occupancy indicator (original style)
G Inside mounting plate and screws
H Inside lever
J Inside thumb turn
K Cylinder, compression ring and spring
L Inside rose
N Emergency button
P Coin turn
Q Armor front and screws
Z Blocking ring

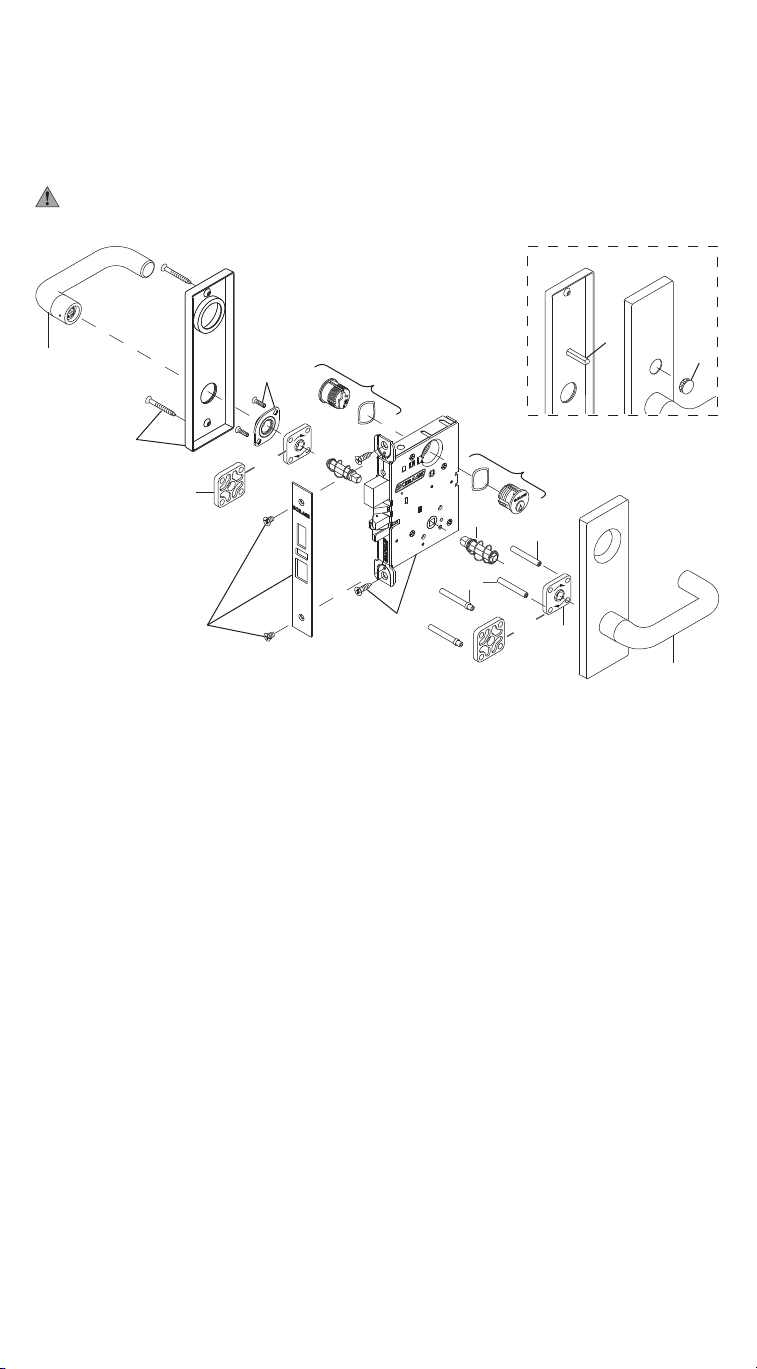

Check the door preparation dimensions with the template included
in the package.
Para el idioma español e en francés, véase la página 13
Pour la portion française et espagnole voir page 13

2

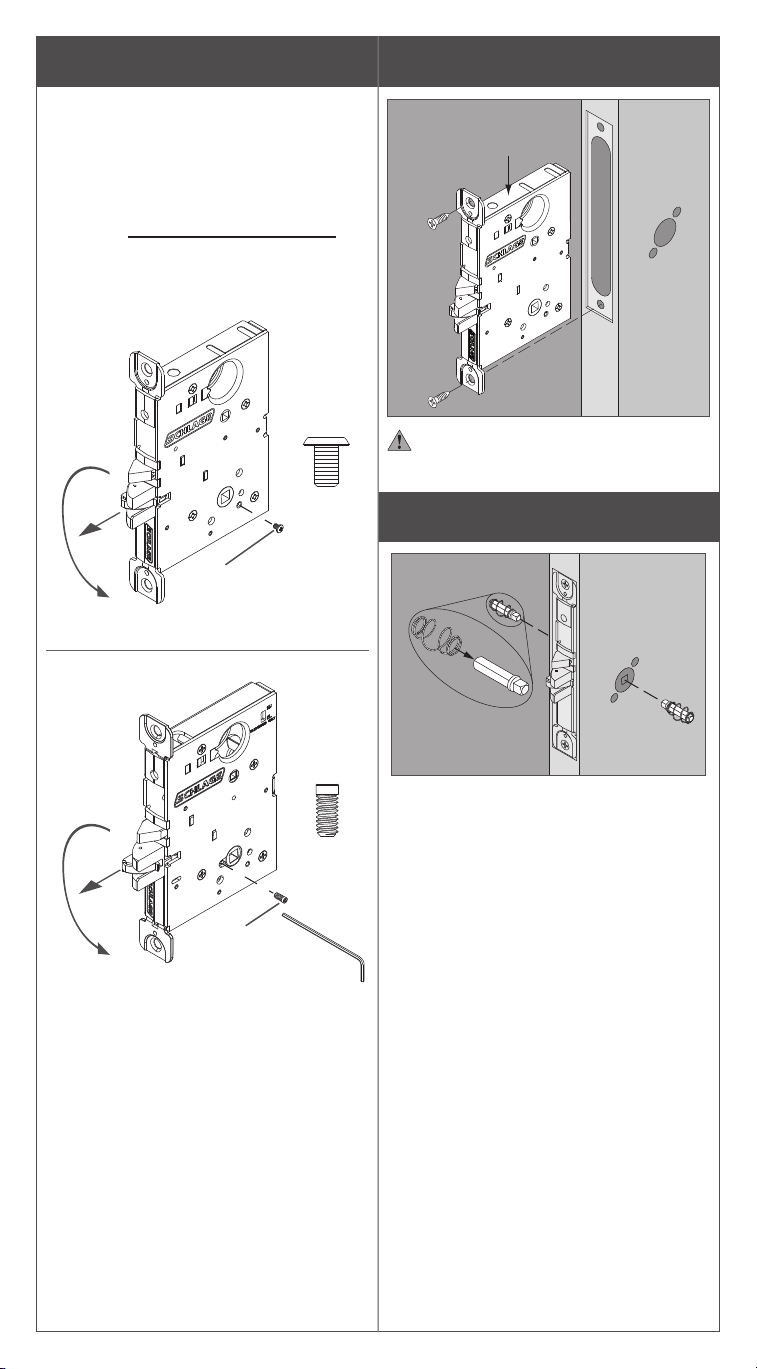

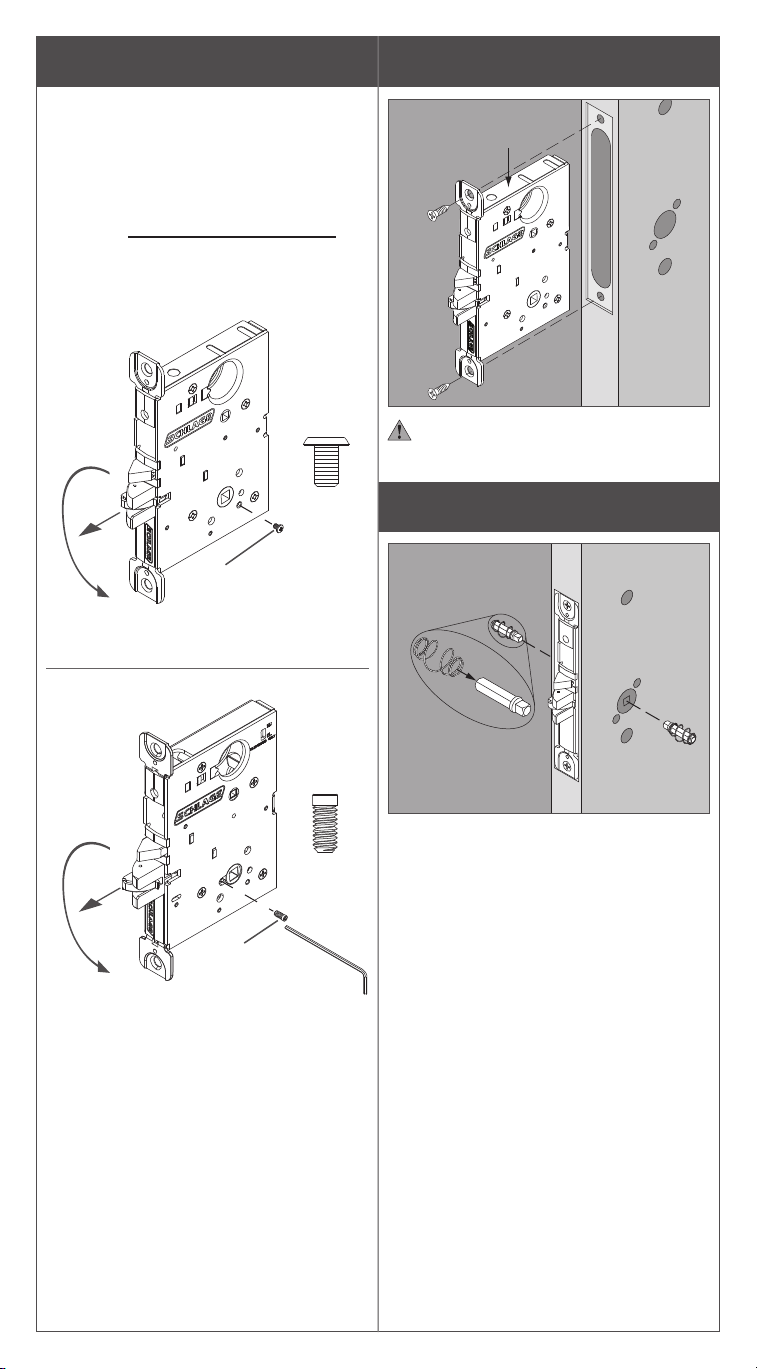

Door Handing
IMPORTANT! Check lock handing
before installation.
If necessary to change handing:
1. Pull out the latch and rotate 180°.
2. Handing screw must be installed
on the interior side of the chassis.
If necessary, move the screw to the
opposite side.
Pull and
rotate 180°
Handing screw
(install on
interior side)
L-Series Locks
Actual size
LV-Series Locks
Handing
screw
(install on
interior side)
Actual size
Pull and
rotate 180°
B\nv"
1 Install lock chassis.
4⁷⁄₁₆ x 6¹⁄₁₆ x 1"
113 x 154 x 25 mm
Do not fully tighten chassis mounting
screws.
2 Install springs and spindles.

3

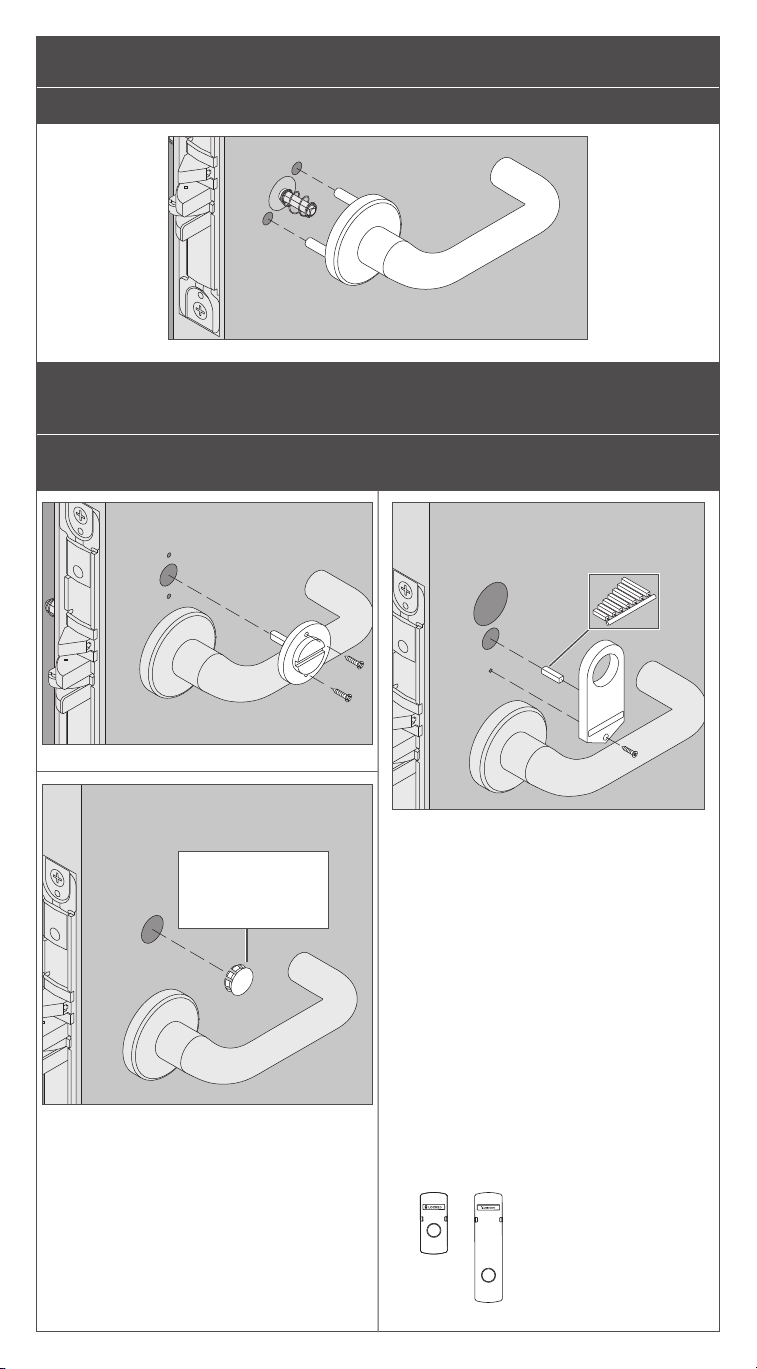

3 Prepare outside lever
assembly for installation.
3a Install outside spring cage or
spacer.
LThe spring cage arrow
must point in direction
of lever down rotation.
OR
Use outside spacer with: L0170, L0172,
L9080, L9082, L9175, L9176, L9460 x
XL11-635, L9460 x XL11-886, L9462 x
XL11-886, L9464 x XL11-886, L9480,
L9485, L9485 x XL11-557, L9486.

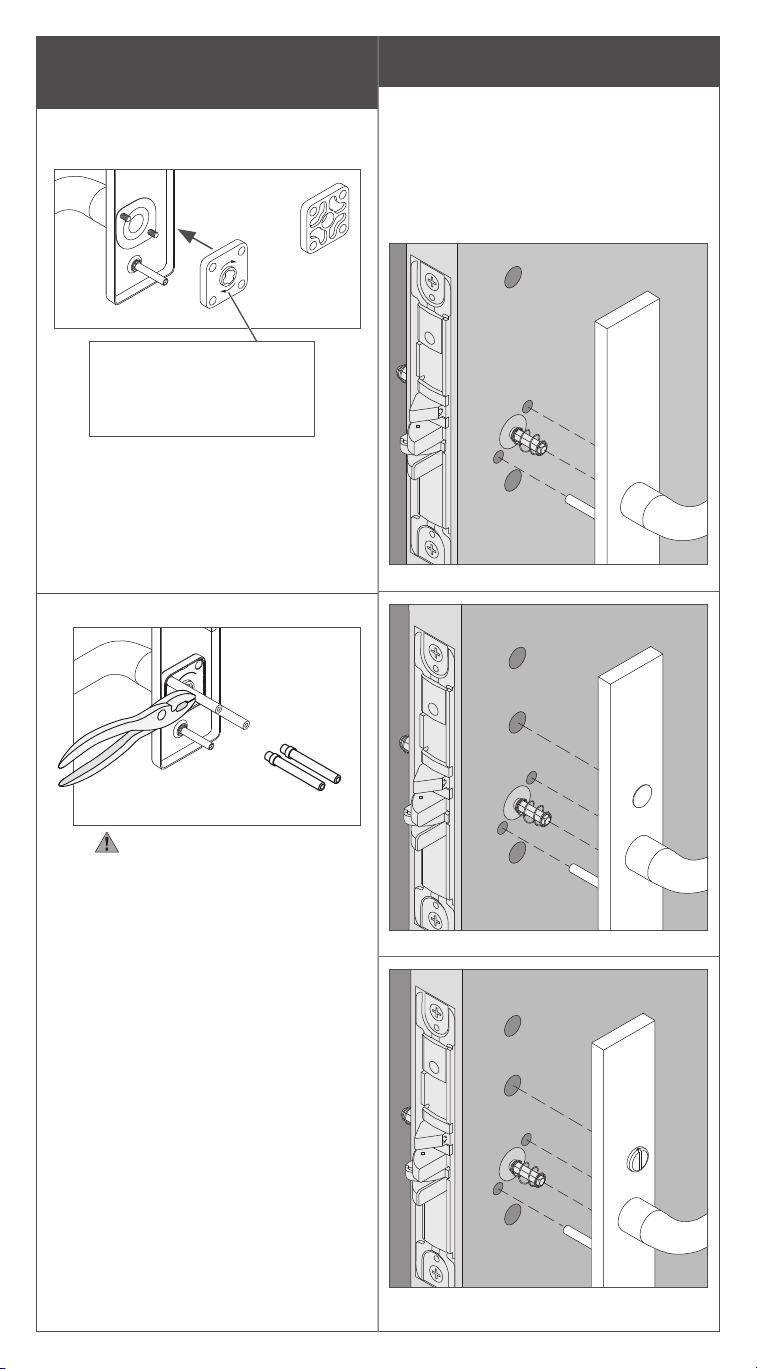

3b Install outside mounting posts.
LV functions
Fully tighten mounting
posts on screws.
4 Install outside lever.
Outside
5 For applicable functions,
install coin turn, emergency
button or indicator.
Coin turn
Emergency button
Privacy
Use correct
driver bar
Indicator
LNote: Original
indicator
style shown.
For 180°
indicator,
see separate
instruction
sheet in the
package.
180° indicator

4

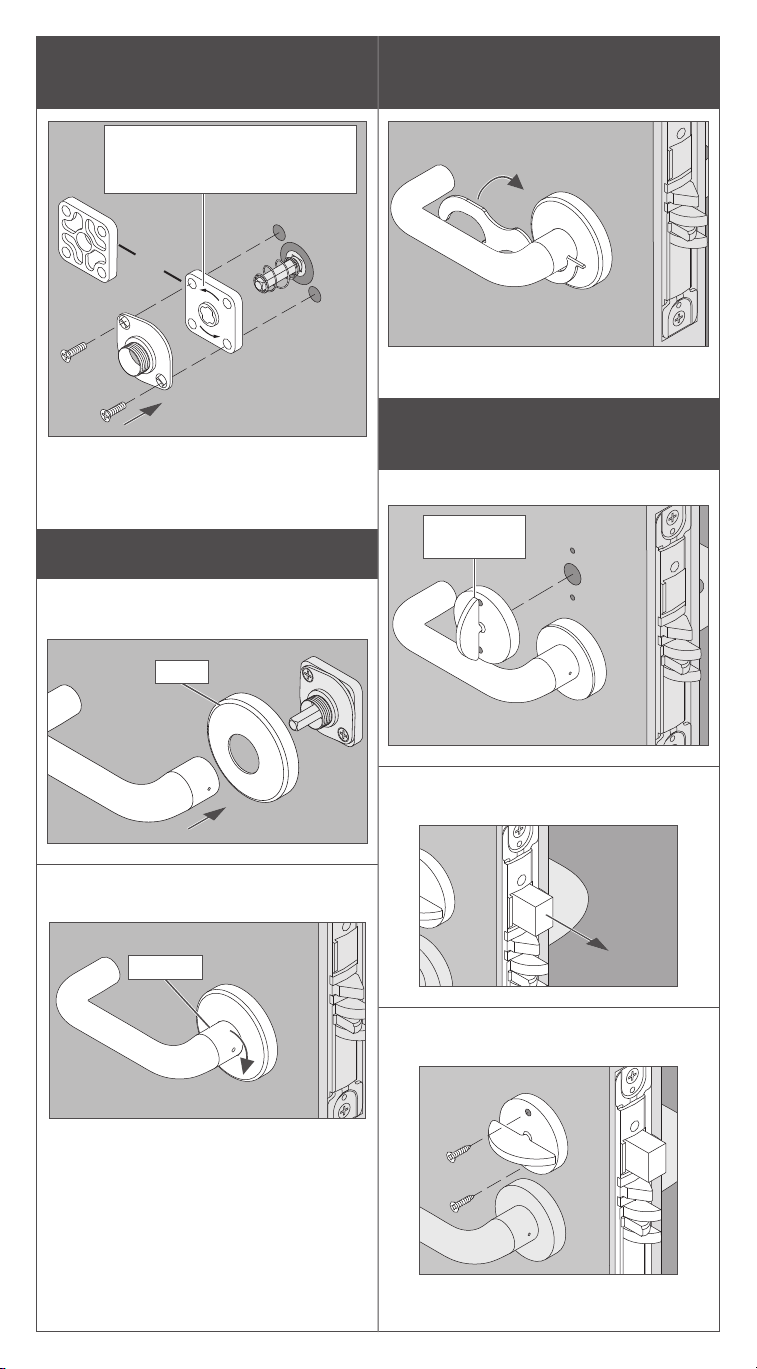

6 Install inside spring cage and
mounting plate or spacer.
Inside
LThe spring cage arrow
must point in direction
of lever down rotation.
OR
Use inside spacer with: L0172, L9082,
L9176, L9460 x XL11-635,
L9485 x XL11-557.
7 Install inside rose and lever.
7a Install rose over mounting
plate assembly.
Rose
7b Thread bushing onto
mounting plate.
Bushing
8 Tighten bushing with spanner
wrench (included).
9 Install thumb turn, if
applicable.
9a
Thumb turn
vertical
9b Rotate thumb turn to lock the
door and extend the deadbolt.
9c Install thumb turn with two
screws.

5
10 Install outside and inside cylinder(s), if applicable.
Outside cylinder
Blocking ring*
* Use blocking ring with double
cylinders, specic FSIC, SFIC
applications and some door thicknesses.
Refer to the L-Series Service Manual or
current Schlage Commercial Price Book
for details.
Use key inserted halfway to rotate
cylinder clockwise.
Inside cylinder
Blocking ring*
Inside
Optional
cylinder
turn
*Use blocking ring with double cylinders,
specic FSIC, SFIC applications and
some door thicknesses. Refer to the
L-Series Service Manual or current
Schlage Commercial Price Book for
complete information.
Use key inserted halfway to rotate
cylinder clockwise.

6

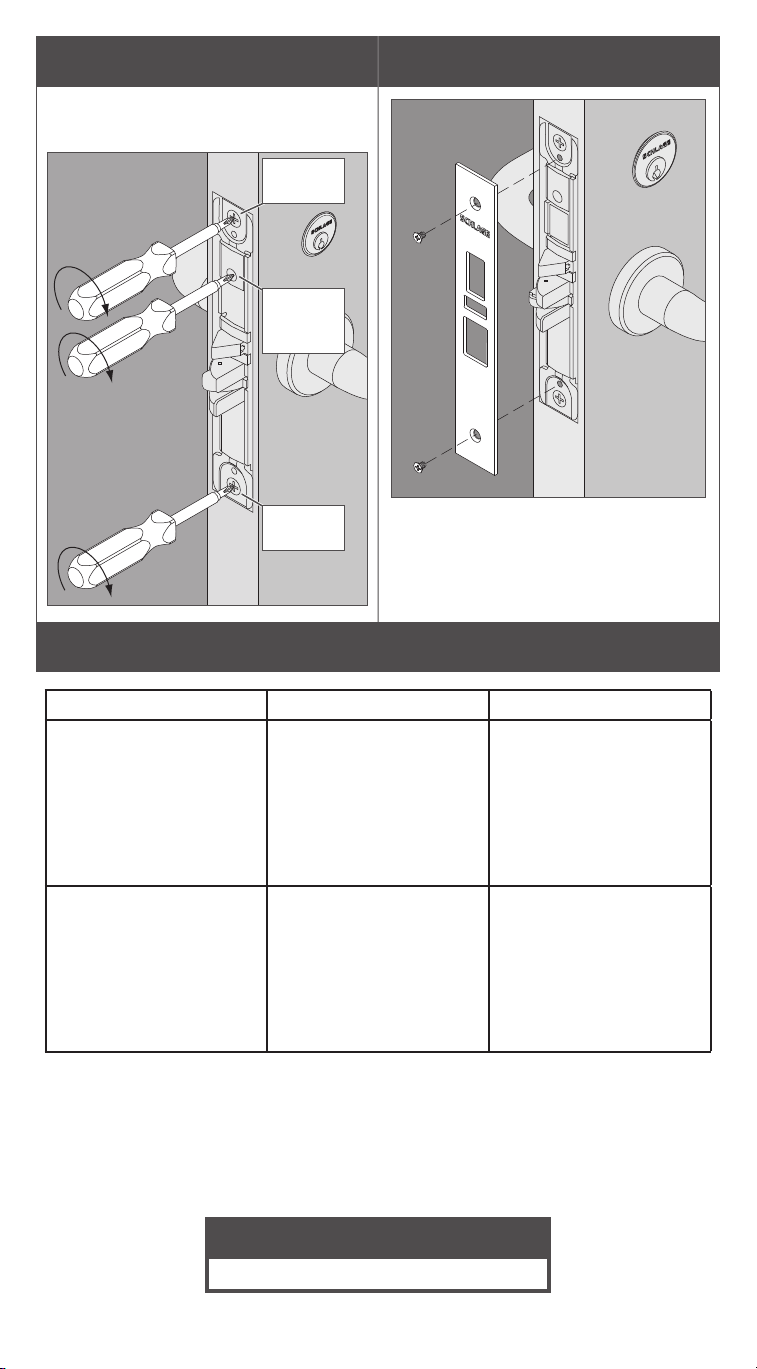

11 Tighten screws.
Tighten two mounting screws. Tighten
cylinder mounting screw if necessary.
Cylinder
mounting
screw
Mounting
screw
Mounting
screw
12 Install armor front.
Customer Service
1-877-671-7011 us.allegion.com
Troubleshooting
Problem Cause Solution
Outside lever allows
immediate egress and
inside lever locks and
unlocks (opposite of
expected function).
Handing screw may not
be installed correctly.
Check the handing screw
on the mortise chassis.
The screw should be
installed on the interior
side of the chassis.
See page 2 for
information.
Lever droops.
Lever will pull up but not
push down.
Lever will push down but
will not return to original
position.
Spring cage may not be
installed correctly.
Check the spring cage
orientation. The spring
cage arrow must point in
direction of lever down
rotation.
See steps 3 and 6 for
information.

7
Check the door preparation dimensions with the template included
in the package.
E
G
QE
A
BD
R
T
K
K
H
Trim options
N
J
OR
OR
OR
A Lockcase and mounting screws
B Spindle and spring
D Mounting posts
E Spring cage or spacer
G Inside mounting plate and screws
H Inside lever
J Inside thumb turn
K Cylinder and spring
N Emergency button
Q Armor front and screws
R Outside lever and escutcheon assembly
T Inside escutcheon and screws
Lever and Escutcheon Trim Installation Instructions
L/LV9000-Series

8
Door Handing
IMPORTANT! Check lock handing
before installation.
If necessary to change handing:
1. Pull out the latch and rotate 180°.
2. Handing screw must be installed
on the interior side of the chassis.
If necessary, move the screw to the
opposite side.
Pull and
rotate 180°
Handing screw
(install on
interior side)
L-Series Locks
Actual size
LV-Series Locks
Handing
screw
(install on
interior side)
Actual size
Pull and
rotate 180°
B\nv"
1 Install lock chassis.
4⁷⁄₁₆ x 6¹⁄₁₆ x 1"
113 x 154 x 25 mm
Do not fully tighten chassis mounting
screws.
2 Install springs and spindles.

9
3 Prepare outside lever
assembly for installation.
3a Install outside spring cage or
spacer.
OR
LThe spring cage
arrow must point
in direction of lever
down rotation.
Use outside spacer with: L0170, L0172,
L9080, L9082, L9175, L9176,
L9460 x XL11-635, L9460 x XL11-886,
L9462 x XL11-886, L9464 x XL11-886,
L9480, L9485, L9485 x XL11-557,
L9486.
3b Install outside mounting posts.
LV functions
Fully tighten mounting
posts on screws.
4 Install outside trim.
LIMPORTANT: For concealed
cylinder option only, install
cylinder(s) BEFORE installing
escutcheon(s). For cylinder trim,
see step 7.
Exterior
Lever only
Exterior
Privacy
Exterior
Coin turn

10
5 Install inside spring cage and mounting plate or spacer.
Interior
LThe spring cage arrow
must point in direction
of lever down rotation.
OR
Use inside spacer with:
L0172, L9082, L9176,
L9460 x XL11-635,
L9485 x XL11-557.
6 Install inside trim.
LIMPORTANT: For concealed cylinder option only, install cylinder(s)
BEFORE installing escutcheon(s). For cylinder trim, see step 7.
6a Install escutcheon over mounting plate assembly.
Lever only Thumb turn
6b Thread bushing onto mounting plate.
Bushing
6c Tighten bushing with spanner wrench (included).

11

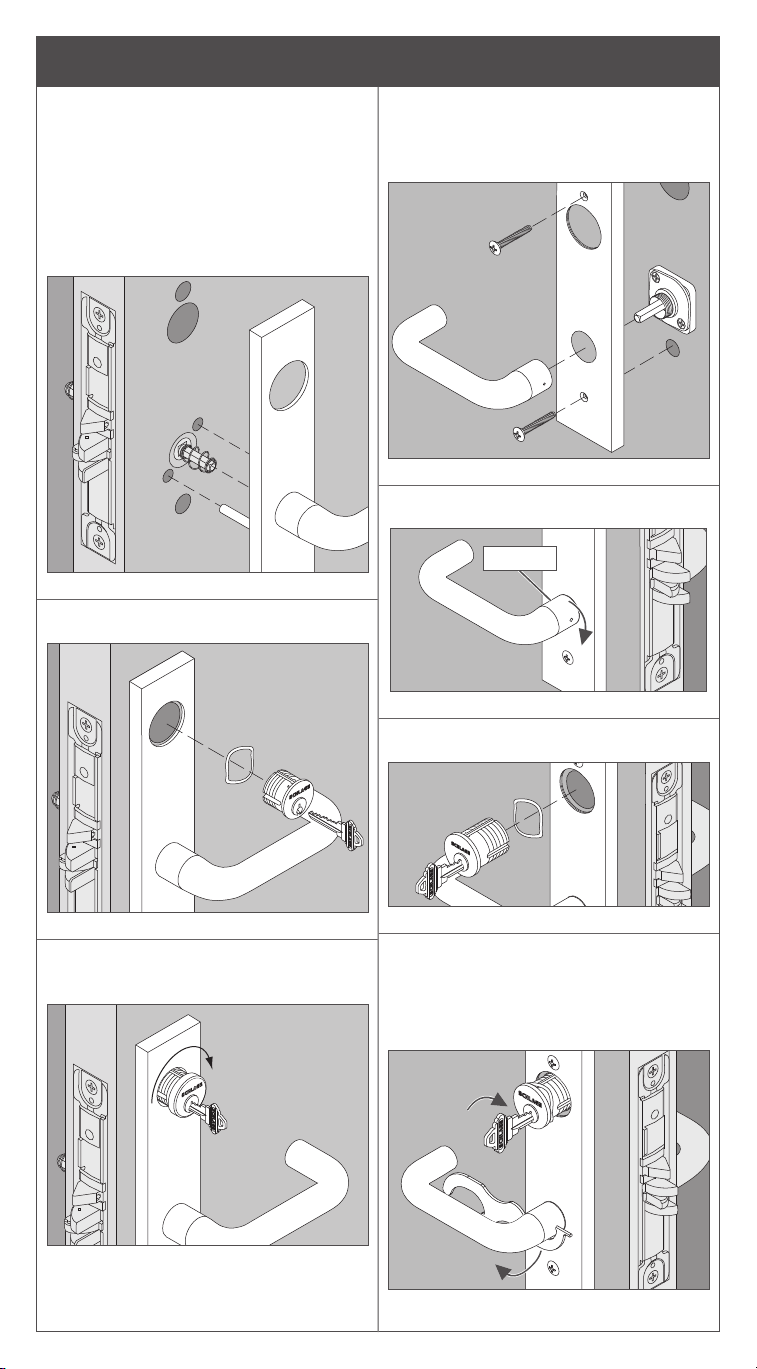

7 Install outside and inside cylinder(s), if applicable.
LIMPORTANT: For concealed
cylinder option only, install
cylinder(s) BEFORE installing
escutcheon(s).
Outside cylinder
Install outside escutcheon assembly.
Exterior
Install the cylinder with cylinder spring.
Use key inserted halfway to rotate
cylinder clockwise.
Inside cylinder
Install escutcheon over mounting plate
assembly.
Interior
Thread bushing onto mounting plate.
Bushing
Install the cylinder with cylinder spring.
Use key inserted halfway to rotate
cylinder clockwise.
Tighten bushing with spanner wrench
(included).

12

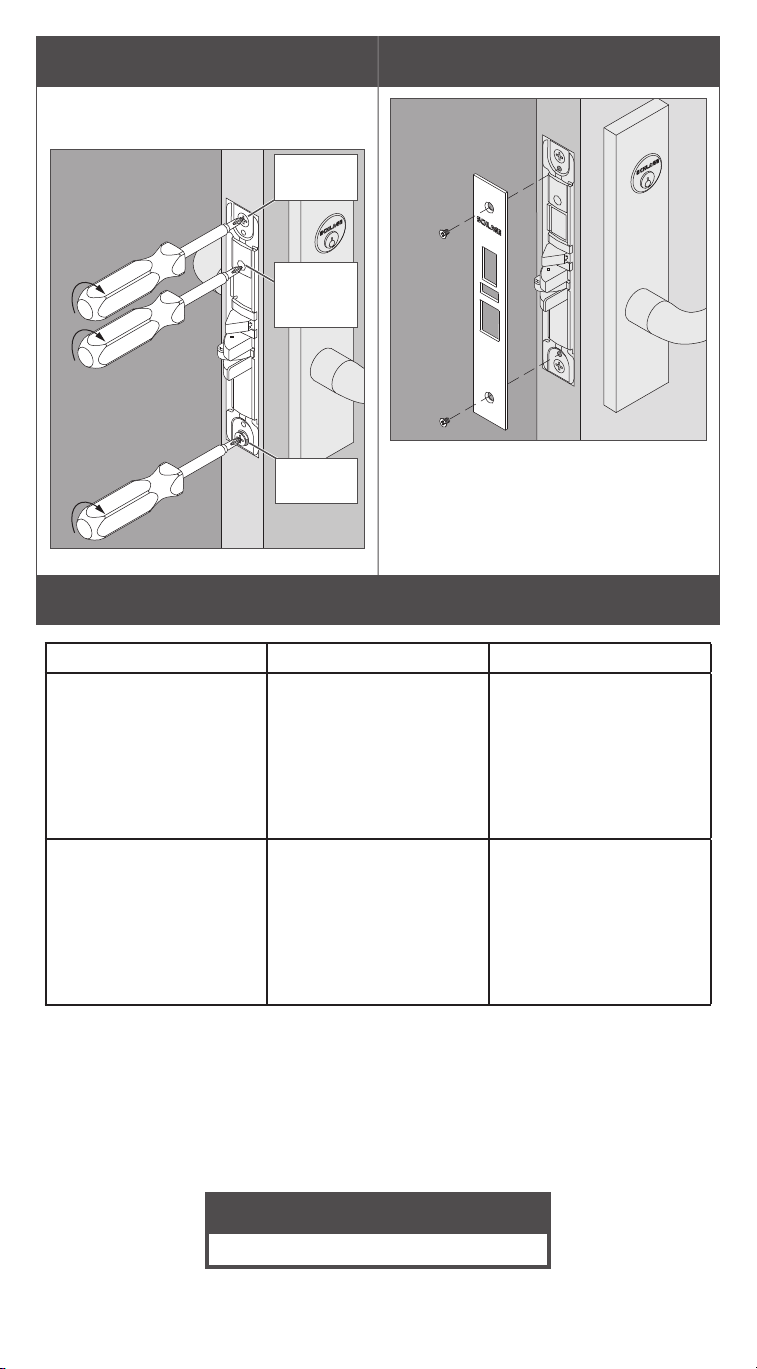

8 Tighten screws.
Tighten two mounting screws. Tighten
cylinder mounting screw if necessary.
Cylinder
mounting
screw
Mounting
screw
Mounting
screw
9 Install armor front.
Troubleshooting
Problem Cause Solution
Outside lever allows
immediate egress and
inside lever locks and
unlocks (opposite of
expected function).
Handing screw may not
be installed correctly.
Check the handing screw
on the mortise chassis.
The screw should be
installed on the interior
side of the chassis.
See page 8 for
information.
Lever droops.
Lever will pull up but not
push down.
Lever will push down but
will not return to original
position.
Spring cage may not be
installed correctly.
Check the spring cage
orientation. The spring
cage arrow must point in
direction of lever down
rotation.
See steps 3 and 5 for
information.
Customer Service
1-877-671-7011 us.allegion.com

13
Manija y Embellecedor
Para manija y escudo, vea a page 21.
Levier et Rosette
Pour levier y entrée de serrure, voir la page 21.
Compruebe las dimensiones de preparación de la puerta con la
plantilla incluida en el paquete.
Vériez les dimensions de préparation de la porte à l’aide du
gabarit inclus dans l’emballage.
P
F
J
Opciones/Options
E
H
G
E
A
BD
C
NK
Z
L
K
Q
Z
O
OU
O
OU
O OU
A Caja de cerradura y tornillos
Caisse de serrure et les vis
B Husillo y resorte
Axe et ressort
C Ensamble de la manija y
embellecedor exterior
L'ensemble du levier et rosette extérieur
D Puntales de montaje
Tenons de montage
E Caja para resorte o espaciador
Cage du ressort ou entretoise
F Cilindro de indicador
Cylindre d’indicateur
G Placa de montaje interior y tornillos
Plaque de montage intérieur et vis
H Manija interior
Levier intérieur
J Mariposa interior
Tourniquet intérieur
K Cilindro, anillo compresor y resorte
Cylindre, anneau de compression et
ressort
L Embellecedor interior
Rosette intérieur
N Mariposa y botón de emergencia
Tourniquet et bouton d’urgence
P Mecanismo de giro a moneda
Bouton de manoeuvre par pièce de
monnaie
Q Tornillos y placa frontal
Plaque de protection avant et vis
Z Anillo de bloqueo
Anneau de blocage
L/LV9000-Series
Instrucciones de Instalación
Instructions d’Installation

14

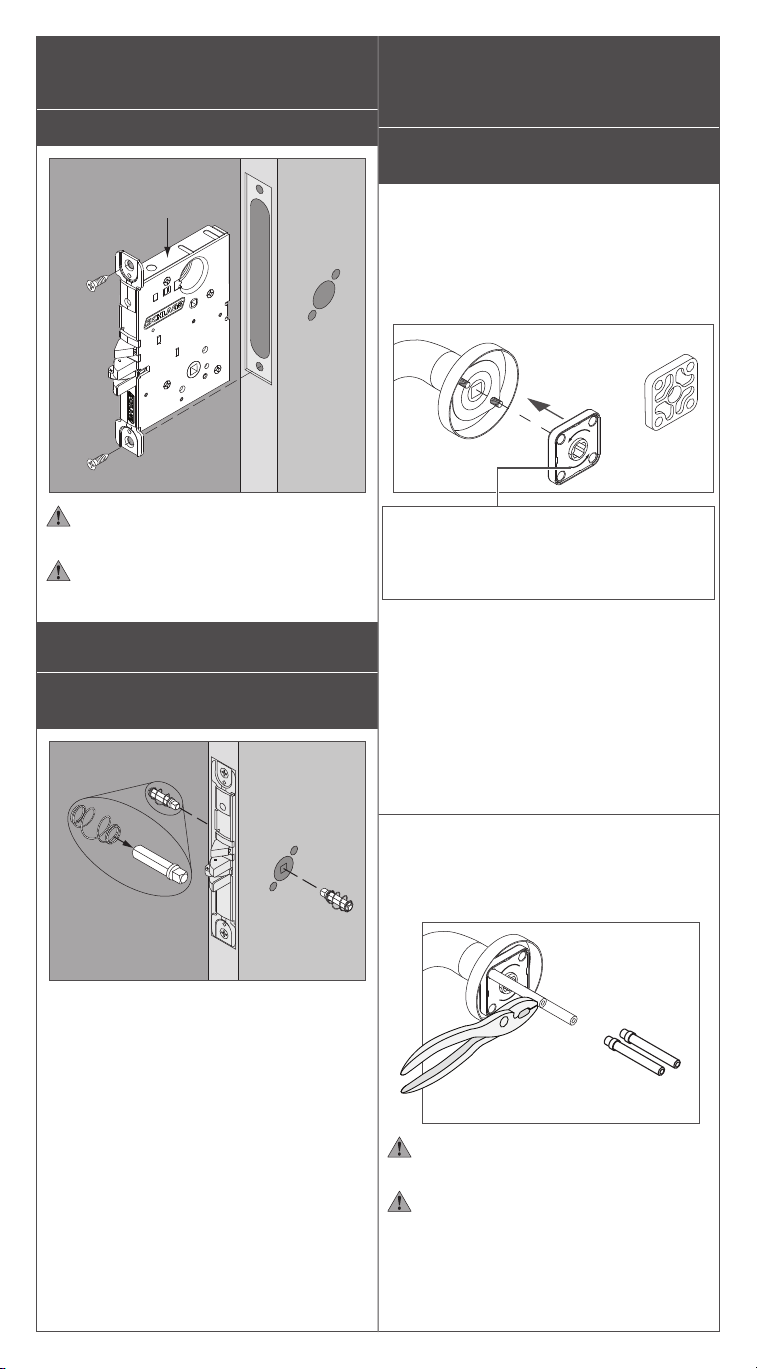

Orientación de la puerta
¡IMPORTANTE! Compruebe el lado
de la cerradura antes de la
instalación.
Si es necesario para cambiar
el lado:
1. Extraiga la cerradura y gire 180°.
2. El tornillo de la manija debe
instalarse en la parte interior de
la estructura. En caso de que sea
necesario, mueva el tornillo hasta el
lado opuesto.
Sens de déplacement de la porte
IMPORTANT! Vériez si la serrure
est pour droitier ou gaucher avant de
l’installer.
S’il est nécessaire pour changer la
main d’ouverture :
1. Retirez le loquet et tournez-le de
180°.
2. La vis de réglage doit être installée
sur le côté intérieur du cadre.
Déplacez la vis sur le côté opposé
(si nécessaire).
Tornillo del lado (instálelo en
la cara interior)
Vis déterminant la main
(installez sur le côté intérieur)
Cerraduras L-Series
Serrures L-Series
Tamaño real
Taille réelle
Extraiga la
cerradura y
gire 180°
Retirez le
loquet et
tournez
180°
B\nv"
Cerraduras LV-Series
Serrures LV-Series
Extraiga la
cerradura y
gire 180°
Retirez le
loquet et
tournez
180°
Tamaño real
Taille réelle
Tornillo del lado (instálelo en
la cara interior)
Vis déterminant la main
(installez sur le côté intérieur)
Servicio al cliente Service à la clientèle
1-877-671-7011 us.allegion.com

15
1 Instale el chasis de la
cerradura.
Installez le bâti de la serrure.
4⁷⁄₁₆ x 6¹⁄₁₆ x 1"
113 x 154 x 25 mm
No ajuste por completo los
tornillos de montaje del chasis.
Ne serrez pas complètement
les vis de montage du bâti.
2 Instale los resortes y husillos.
Installez les ressorts et les
axes.
3 Preparar el ensamble de
la manija exterior para su
instalación.
Préparez l’ensemble du levier
extérieur pour l’installation.
3a Instale fuera de la jaula del
resorte o espaciador.
Installez la cage ou
l’entretoise de ressort
extérieur.
O
OU
LFlecha en dirección del giro
descendente de la manija
LFlèche dans le sens de la rotation
vers le bas de la poignée
Use el separador externo con:
Utilisez l’entretoise extérieure avec les
modèles :
L0170, L0172, L9080, L9082, L9175,
L9176, L9460 x XL11-635,
L9460 x XL11-886, L9462 x XL11-886,
L9464 x XL11-886, L9480, L9485,
L9485 x XL11-557, L9486.
3b Instale los postes exteriors de
montaje.
Installez les supports de
montage extérieurs.
Funciones LV
Fonctions LV
Apretarlos completamente los
puntales de montaje en tornillos.
Serrer à fond les tenons de montage
sur les vis.

16
4 Instale la borde exterior.
Installez la garniture extérieur.
Exterior
Extérieur
5 Instale el giro con moneda, el botón de emergencia o el indicador (si
corresponde).
Installez la barrette à fente, le bouton d’urgence ou l’indicateur (s’il y
a lieu).
Giro con moneda
Barrette à fente
Botón de
emergencia
Bouton d'urgence
Privacidad
Intimité
Indicador
Indicateur
Utilice la barra impulsora correcta.
Utiliser le barre de transmision correcte.
LNota: Se muestra el estilo del
indicador original. Para las
nuevas cerraduras con indicador
de 180°, consulte la otra hoja de
instrucciones en el paquete.
LRemarque : Style de voyant
original illustré. Pour les
nouvelles serrures à voyant
à 180°, consultez la feuille
d’instructions séparée fournie
dans l’emballage.
Indicador de 180°
Serrures à
voyant à 180°

17
6 Instale la jaula del resorte
interior y la placa de montaje
o espaciador.
Installez la cage du ressort
intérieur et la plaque de
montage ou l’entretoise de
ressort.
Interior
Intérieur
LFlecha en dirección del giro
descendente de la manija
LFlèche dans le sens de la
rotation vers le bas de la
poignée
O
OU
Use el separador interno con:
Utilisez l’entretoise intérieure avec les
modèles :
L0172, L9082, L9176,
L9460 x XL11-635,
L9485 x XL11-557.
7 Instale la palanca y la
embellecedor interior.
Installez la levier et la rosette
intérieur.
7a Instale la embellecedor sobre
la placa de montaje.
Installez la rosette sur
l’ensemble de la plaque de
montage.
Embellecedor
Rosette
7b Enrosque el cojinete en la
placa de montaje.
Vissez la douille sur la plaque
de montage.
Cojinete
Bague
7c Ajuste el cojinete con la llave
expansora (incluido).
Serrez la bague avec la clef à
écrous (inclus).

18
8 Instale el giro manual interior si corresponde.
Installez la barrette tournante intérieur s'il y a lieu.
8a
Mariposa se coloca vertical
Le tourniquet est verticale placée
8b Gire la perilla para bloquear la puerta y extender el cerrojo.
Pivotez la barrette tournante pour verrouiller la porte et déployer le
pêne dormant.
8c Instale la perilla con dos tornillos.
Installez la barrette tournante avec deux vis.

19
9 Instale el cilindro o los cilindros, si corresponde.
Installez le cylindre ou des cylindres, s'il y a lieu.
Cilindro exterior
Cylindre extérieur
Bloqueo*
L’anneau de
blocage*
* Use el anillo de bloqueo con
aplicaciones especícas de FSIC y
SFIC de doble cilindro, y con algunos
espesores de puertas. Consulte el
Manual de servicio de la Serie L o el
Libro actual de precios comerciales de
Schlage para obtener más información.
*Utilisez l’anneau de blocage avec
les applications à double cylindre,
spécique FSIC et SFIC et certaines
épaisseurs de porte. Pour obtenir plus
de détails, consultez le guide d’entretien
de la gamme L ou le catalogue de prix
de produits commerciaux de Schlage.
Use la llave insertada hasta la mitad
para girar el cilindro en sentido horario.
Insérez la clé à mi-course puis tourner
le cylindre dans le sens des aiguilles
d’une montre.
Cilindro interior
Cylindre intérieur
Interior
Intérieur
Opcional mariposa por cilindro
En option tourniquet pour cylinder
Bloqueo*
L’anneau de blocage*
* Use el anillo de bloqueo con
aplicaciones especícas de FSIC y
SFIC de doble cilindro, y con algunos
espesores de puertas. Consulte el
Manual de servicio de la Serie L o el
Libro actual de precios comerciales de
Schlage para obtener más información.
*Utilisez l’anneau de blocage avec
les applications à double cylindre,
spécique FSIC et SFIC et certaines
épaisseurs de porte. Pour obtenir plus
de détails, consultez le guide d’entretien
de la gamme L ou le catalogue de prix
de produits commerciaux de Schlage.
Use la llave insertada hasta la mitad
para girar el cilindro en sentido horario.
Insérez la clé à mi-course puis tourner
le cylindre dans le sens des aiguilles
d’une montre.

20
10 Ajuste los tornillos.
Serrez les vis.
Apretarlo dos tornillos de montaje.
Apretarlo tornillos de montaje del
cilindro si necesaria.
Serrer deux vis de montage. Serrer les
vis de montage du cylindre si nécessaire.
Tornillo de montaje
de cilindro
Vis de montage du
cylindre
Tornillos
de montaje
Des vis de
montage
11 Instale el frente del blindaje.
Installez l’armure de serrure
avant.
Detección de problemas / Dépannage
Problema/Problème Causa/Cause Solución/Solution
La manija externa permite
un egreso inmediato, y la
manija interna bloquea y
desbloquea (contrario a la
función esperada).
Le levier extérieur permet
une sortie immédiate et le
levier intérieur verrouille et
déverrouille (l’opposée de
la fonction attendue).
El tornillo
de la manija
puede no
estar instalado
correctamente.
La vis de
poignée est
peut-être mal
installée.
Revise el tornillo de la manija en
el chasis de la mortaja. El tornillo
debería estar instalado del lado
interno del chasis.
Consulte la página 14 para
obtener información.
Vériez la vis de poignée sur le
cadre de la mortaise.
Consultez la page 14 pour voir
les détails.
La manija se cae.
La manija se levanta, pero
no baja.
La manija se baja, pero no
vuelve a la posición original.
Le levier fonctionne mal.
Le levier peut être amené
vers le haut, mais ne peut
être abaissé.
Le levier s’abaisse, mais ne
retourne pas à sa position
d’origine.
La jaula de
resorte puede
no estar
instalada
correctamente.
La cage à
ressort est
peut-être mal
installée.
Verique la orientación de la jaula
de resorte. La echa de la jaula de
resorte debe apuntar en dirección de
la rotación hacia abajo de la manija.
Consulte los pasos 3 y 6 para
obtener información.
Vériez l’orientation de la cage
à ressort. La èche de la cage à
ressort doit pointer en direction de
la rotation vers le bas du levier.
Consultez des étapes 3 et 6 pour
voir les détails.
