Schlage AD-250 User manual

*P516-093*
P516-093
Tools Included
Herramientas incluidas
Outils inclus
OR
O
OU
1
1Prepare Door
See template.
Prepare la puerta
Consulte la plantilla.
Préparez la porte
Consultez le gabarit.
OR O OU
AD-200
AD-250
AD-400
2Identify Model of Lock
Identifique el modelo de cerradura
Identifiez le modèle de la serrure
AD-200
AD-250
AD-300
AD-400
Choose steps to perform by models
listed in corner
Elija los pasos a realizar conforme a
los modelos que aparecen en la
esquina
Choisissez les étapes d'exécution
selon les modèles inscrits dans le coin
Printed on box label
Impreso en la etiqueta de la caja
Imprimé sur l'étiquette de la boîte
a
28
26
27
AD-300
Install Cover
ALL
TODOS
TOUS
Inside
Interior
Intérieur
Outside
Exterior
Extérieur
Left Hand Shown, Right Hand Opposite
Se muestra el lado izquierdo, para el lado derecho
es opuesta
Main gauche illustrée, main droite en opposé
AD-Series for Mortise
Serie AD para Cerradura de muesca
Séries AD - pour la mortaise
AD-MS
Installation Instructions
Instrucciones de instalación
Instructions d’installation

4
7

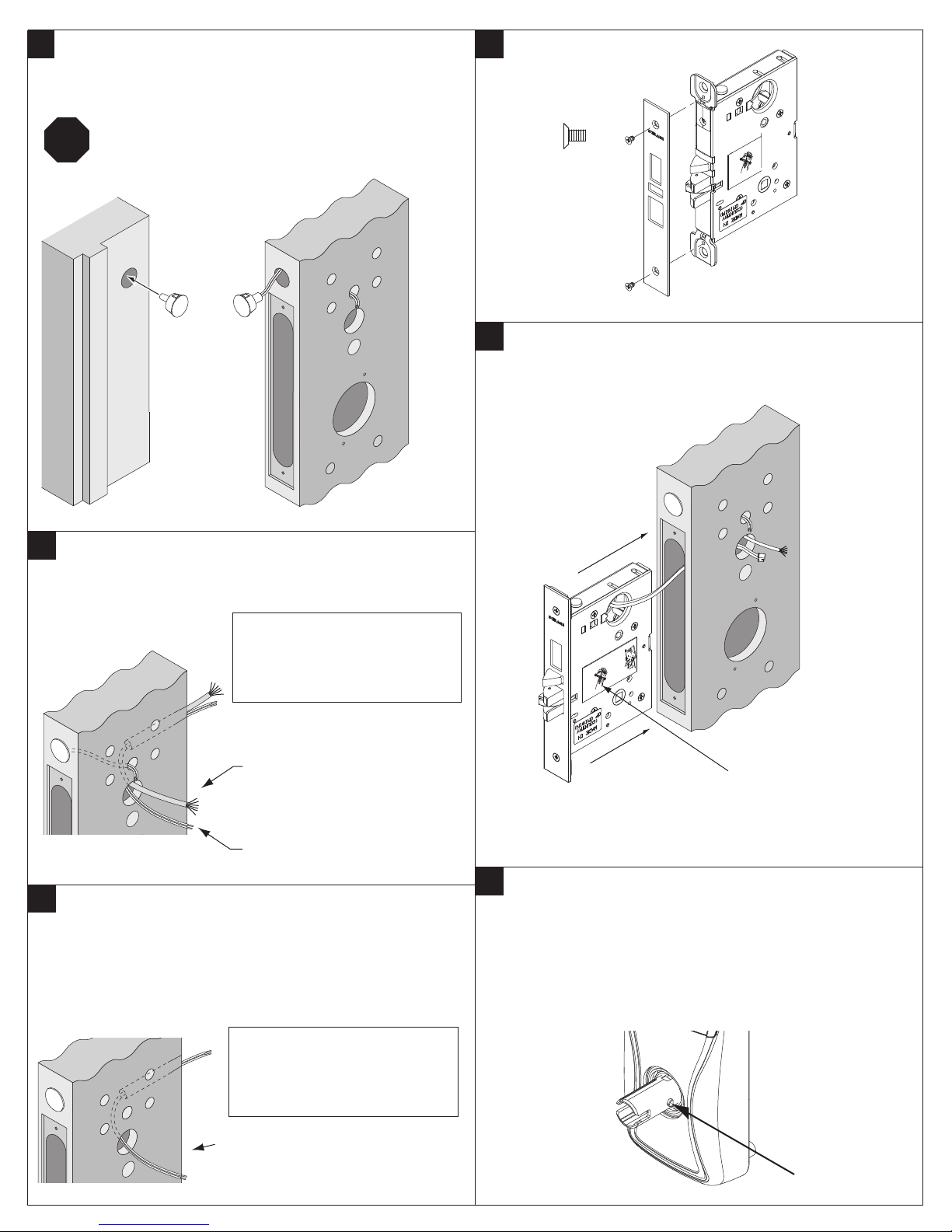

3Install Door Position Switch (DPS)
Instale el interruptor para posición de la puerta (DPS)
Installez le commutateur de position de porte
!
5
Ensure Alignment on Door and Jamb
Asegure que la puerta y la jamba estén alineadas
Assurez l'alignement avec la porte et le montant
ALL
TODOS
TOUS
ALL
TODOS
TOUS
See User Guide for Wiring Details
Consulte la Guía del usuario para
conocer los detalles de cableado
Consultez le guide d'utilisation
pour les détails concernant le filage
Route RS485 Cable and Power Wires
Enrute el cable RS-485 y los alambres de energía
Acheminez le câble RS-485 et les fils d'alimentation
électrique
RS485 Cable (Not Included)
Cable RS485 (no incluido)
Câble RS485 (non inclus)
Inside
Interior
Intérieur
2 Wires To Power Supply
2 alambres a la fuente de poder
2 fils vers l'alimentation électrique
AD-300
AD-200
AD-250
AD-400
2 Wires To Power Supply
2 alambres a la fuente de poder
2 fils vers l'alimentation électrique
8
ALL
TODOS
TOUS
Inside
Interior
Intérieur
See User Guide for Wiring Details
Consulte la Guía del usuario para
conocer los detalles de cableado
Consultez le guide d'utilisation
pour les détails concernant le filage
Changing Lock Hand
1. Remove
armor front.
Pull latchbolt
away from
lock case and
rotate 180°.
Reinstall
armor front.
2. Remove catch
screw from one
side of chassis
and install in other
side of chassis.
(Catch screw
must always be
on inside of
chassis for proper
lock function.)
Catch Screw
P515-473 Rev. 12/04-a
Pull and
Rotate
Note: Refer to Sticker for
Mortise Rehanding
Refiérase a la calcomanía
para cambiar la muesca de
lado
Consultez l'autocollant pour
le déplacement de la
mortaise
Slide Mortise Lock Into Door
Deslice la cerradura de muesca en la puerta
Faites glisser la serrure à mortaise dans la porte
If Not Using Batteries (Standard Option), Route
Power Wires
Si no está usando baterías (opción estándar),
enrute los cables de energía
Si vous n'employez pas de piles (option normalisée),
acheminez les fils d'alimentation électrique
Check Lever Handing
See "Rehanding" on back page if pin is not toward latch
Verifique el lado de la palanca
Consulte "Cambiar de lado" en la última página si el pin no apunta
hacia el cerrojo
Vérifiez le déplacement du levier
Consultez le chapitre "Déplacement" si la broche n'est pas orientée
vers le loquet
6
Changing Lock Hand
1. Remove
armor front.
Pull latchbolt
away from
lock case and
rotate 180°.
Reinstall
armor front.
P515-473 Rev. 12/04-a
Pull and
Rotate
x2

11
12
!
Outside
Exterior
Extérieur
x1
x2
13
ALL
TODOS
TOUS
ALL
TODOS
TOUS
ALL
TODOS
TOUS
Align Triangles
Asegure que los triángulos
de orientación estén alineados
Assurez-vous du bon alignement
des triangles d'orientation
Install Outside Spindle and Standoffs
Instale el eje y los distanciadores exteriores
Installez l'axe de la poignée et les chevilles
Install Outside Escutcheon
Instale el escudo exterior
Installez l'entrée de serrure extérieure
a
a
x4
x4
5/16”
Wrench
Llave
Clef
x2 1/4"
Wrench
Llave
Clef
910 Install Cylinder and Lever
Instale el cilindro y la palanca
Installez le cylindre et le levier
b
d
e
90˚
c
LH
90˚
RH
OR O OU
Until Cam Stops
Hasta que se
detenga la leva
Jusqu'à ce que la
came s'arrête
a
Align as Shown
Alinee como se muestra
Alignez comme indiqué
a
b
c
d
e
15°
ALL
TODOS
TOUS
Keyed Lever
Manija con Llave
Levier à clé
Interchangeable Cores
Núcleos Intercambiables
Barillets Interchangeables
OR
O
OU
99 Correct
Correcto
Correcte
Incorrect
Incorrecto
Incorrecte
Verify Tailpiece is Horizontal
Verifique que la pieza posterior se
encuentre en posición horizontal
Vérifiez que la queue de pêne soit
horizontale

14
16
15
a
b
a
b
c
Install Inside Spindle Before Escutcheon
Instale el eje interior antes del escudo
Installez l'axe de poignée intérieur avant
d'installer l'entrée de serrure
1/8”
ALL
TODOS
TOUS
ALL
TODOS
TOUS
Install Plate
Instale la placa
Installez la plaque
TOP
SUPERIOR
HAUT
19
18
17
x1
!
ALL
TODOS
TOUS
ALL
TODOS
TOUS
Remove Cardboard and Discard
Quite el cartón y elimine
Retirer le carton et jetez aux poubelles
Wood / Madera / Bois
x2
x2
#16
#12-24
Metal / Metal / Métal
Install Ribbon Cable
Instale el cable de listón
Installez le câble plat
Red Wire MUST Be On Left
El cable rojo DEBE estar a la izquierda
Le fil rouge DOIT être situé à la gauche
a
b
c
ALL
TODOS
TOUS
5/32”
x2
x2
x2

23
b
AD-300
24
AD-400
!
c
d
Install RS-485 Communication Module
Instale el módulo de comunicación inalámbrica RS-485
Installez le module de communication RS-485
Install Wireless Communication Module
Instale el módulo de comunicación inalámbrica
Installez le module de communication sans fil
a. Clean Surface
Limpie la superficie
Nettoyez la surface
b. Remove Paper
Quite el papel
Retirez le papier
c. Adhere Foil to Door
Pegue el papel aluminio a la puerta
Collez le cuivre à la porte
d. Snap Module Over 2 Posts
Ajuste el módulo sobre los 2
postes
Enclenchez le module
par-dessus les 2 bornes
c. See User Guide for Wiring
Details
Consulte la Guía del usuario
para conocer los detalles de
cableado
Consultez le guide d'utilisation
pour les détails concernant le
filage
a. Snap Module Over 2 Posts
Ajuste el módulo sobre los 2 postes
Enclenchez le module par-dessus
les 2 bornes
20
21 If Deadbolt, Connect Plug
Si es cerrojo de seguridad, conecte la clavija
Dans le cas d'un pêne dormant, connectez le bouchon
22
Outside
Exterior
Extérieur
ALL
TODOS
TOUS
If DPS, Trim and Connect White DPS Wires
Si DPS, recorte y conecte los cables DPS blancos
Dans le cas du commutateur de position de porte,
taillez et connectez les fils du commutateur
Install Reader
Instale el lector
Installez le lecteur
Seal Must Be Seated in Groove
El sello debe estar sentado
en la ranura
Le seau doit reposer dans
l'ève (la rainure)
ALL
TODOS
TOUS
ALL
TODOS
TOUS
Do not overtighten
No apriete demasiado
Ne resserrez pas excessivement
!

!
Ensure Battery Stays in Place
Asegúrese de que la batería se
mantenga en su sitio
Assurez-vous que la pile
demeure bien en place
27
AD-400
a
b
a
b
OR O OU
26 Carefully Remove Insulator Strip From Battery
Retire con cuidado la tira aislante de la batería
Retirez délicatement la bande isolante de la pile
ALL
TODOS
TOUS
AD-200
AD-250
AD-300
!
–
+
OR O OU
OR O OU
4 Batteries
4 baterías
4 piles
8 Batteries
8 baterías
8 piles
Polarity Required
Se requiere polaridad
Polarité exigée
Hardwired Power
Energizado con cables
Alimentation sur circuit
en fil métallique
See User Guide for Wiring Details
Consulte la Guía del usuario para conocer los detalles de cableado
Consultez le guide d'utilisation pour les détails concernant le filage
25
Do not pinch wires
No pellizcar los cables
Ne pas pincer les fils
!
Do not pinch wires
No pellizcar los cables
Ne pas pincer les fils
!
AD-200/250/400 Only
AD-200/250/400 únicamente
AD-200/250/400 seulement

ALL
TODOS
TOUS
28
#16
#12-24
Wood / Madera / Bois
Metal / Metal / Métal
30 After Installing the Lock, See the User Guide for
Setup and Operation.
Después de instalar la cerradura, consulte la Guía
del usuario para configuración y operación.
Après avoir installé la serrure, consultez le guide
d'utilisation pour le montage et le fonctionnement.
29
x2
Install Strike
Instalar el cerrojo
Installez la gâche
ALL
TODOS
TOUS
Future Lever Removal
Remoción futura de la palanca
Démontage ultérieur du levier
Prepare Frame
Prepare el marco
Préparez le dormant
ALL
TODOS
TOUS
c
b
a
Changing the Cylinder’s Tailpiece
Cambiar la pieza posterior del cilindro
Remplacement de l'embout du cylindre
Classic
Everest / Primus
Depress Pin
De prensa en el pin
De presse à la broche
Tailpiece must be horizontal
Debe estar en posición horizontal
Doit être horizontale
!
d

© Allegion 2014
Printed in U.S.A.
P516-093 Rev. 03/14-e
RHR
LHR
Inside
Interior
Intérieur
Outside
Exterior
Extérieur
!
Inside & Outside Rehanding
Cambio de lado de la manija en el interior y el exterior
Déplacement de côté intérieur et extérieur
b. Remove Lever and Cover From Baseplate
b. Retire el mango y la cubierta de la placa base
b. Retirez le levier et le couvercle de la
plaque de base
c. Remove Spring Cage, Align Arrow with Latch, and Reinstall
c. Retire la caja de resorte, alinee la flecha con el pestillo y reinstale
c. Retirez la cage à ressorts, alignez la flèche au loquet et réinstallez
d. Reinstall Lever and Cover onto Baseplate
d. Reinstale el mango y la cubierta en la placa base
d. Réinstallez le levier et le couvercle sur
la plaque de base
Match Handing on Inside and Outside
Haga que la orientación de la manija tanto
interior como exterior sea la misma
Alignez le déplacement à l'intérieur comme à l'extérieur
a. Remove USB plug
a. Retire el conector USB
a. Retirez le bouchon du port USB
!
Use Loctite
Utilice Loctite
Utiliser Loctite
Customer Service Servicio al cliente Service à la clientèle
1-877-671-7011 www.allegion.com/us
