Schlage ND Series User manual

*P519-055*
P519-055
© Allegion 2019
Printed in U.S.A.
P519-055 Rev. 11/19-a
ND-Series HSLR
Installation Instructions
WARNING
This installation requires two people. DO NOT attempt to
install alone. Pesonal injury and lock damage may occur.
Tools required
• Two (2) drivers to t
T15 security Torx bits
(bits included)
• Phillips screw driver
Customer Service
1-877-671-7011 www.allegion.com/us
Para español, pág. 5.
Para francés, pág. 9.
Cylinder Options
Full Size IC (FSIC)
Small Format (SFIC)
Standard Cylinder

2
1 Prepare door using included template.

P519-043
ND Series HSLR
"
(3mm)
2¾" (70) backset
Conjunto trasero
Distance d’entrée
C
L
2" (54) through
a través de
à travers
1" (25)
FOLD ON DOOR EDGE PLEGAR PLANTILLA PLIER GABARIT
FOLD ON DOOR EDGE PLEGAR PLANTILLA PLIER GABARIT
#8 sheet metal screw, 2 places
drill and tap as necessary
#8 tornillo de chapa, 2 lugares
perforar y toque según sea necesario
#8 vis à tôle, 2 endroits
percer et tapez si nécessaire
High Edge
Borde superior
Bord supérieur
Flat (No Bevel)
Plano
Plat
Low Edge
Borde inferior
Bord inférieur
1¾" (44) door
puerta
porte
C
L
C
L
" (10) through, 4 places
Drill half way through from each side
to ensure proper location.
" (10) a través de, 4 lugares
Taladrar por en medio, por cada lado
para asegurar la ubicación correcta.
" (10) à travers, 4 endroits
Percer de part et d’autre de chaque
côté pour assurer le bon emplacement.
CustomerService Servicioal cliente Serviceàla clientèle
1-877-671-7011 www.allegion.com/us
Dimensions in () are in mm.
Dimensiones en () son en mm.
Dimensions entre () sont en mm.
Installation instructions:
Instrucciones de Instalación:
Instructions d’installation :
https://instructions.allegion.com/instr/162/0

P519-043
ND
Serie
s HSLR
"
(3mm)
2¾" (70) backset
Conjunto trasero
Distance d’entrée
C
L
2" (54) through
a través de
à travers
1" (25)
FOLD ON DOOR EDGE PLEGAR PLANTILLA PLIER GABARIT
FOLD ON DOOR EDGE PLEGAR PLANTILLA PLIER GABARIT
#8 sheet metal screw, 2 places
drill and tap as necessary
#8 tornillo de chapa, 2 lugares
perforar y toque según sea necesario
#8 vis à tôle, 2 endroits
percer et tapez si nécessaire
High Edge
Borde superior
Bord supérieur
Flat (No Bevel)
Plano
Plat
Low Edge
Borde inferior
Bord inférieur
1¾" (44) door
puerta
porte
C
L
C
L
" (10) through, 4 places
Drill half way through from each side
to ensure proper location.
" (10) a través de, 4 lugares
Taladrar por en medio, por cada lado
para asegurar la ubicación correcta.
" (10) à travers, 4 endroits
Percer de part et d’autre de chaque
côté pour assurer le bon emplacement.
CustomerService Servicioal cliente Serviceàla clientèle
1-877-671-7011 www.allegion.com/us
Dimensions in () are in mm.
Dimensiones en () son en mm.
Dimensions entre () sont en mm.
Instal
lation instruc
tions:
Instruc
ciones de Insta
lación:
Instru
ctions d’install
ation :
https://instru
ctions.allegion.c
om/instr/162/0

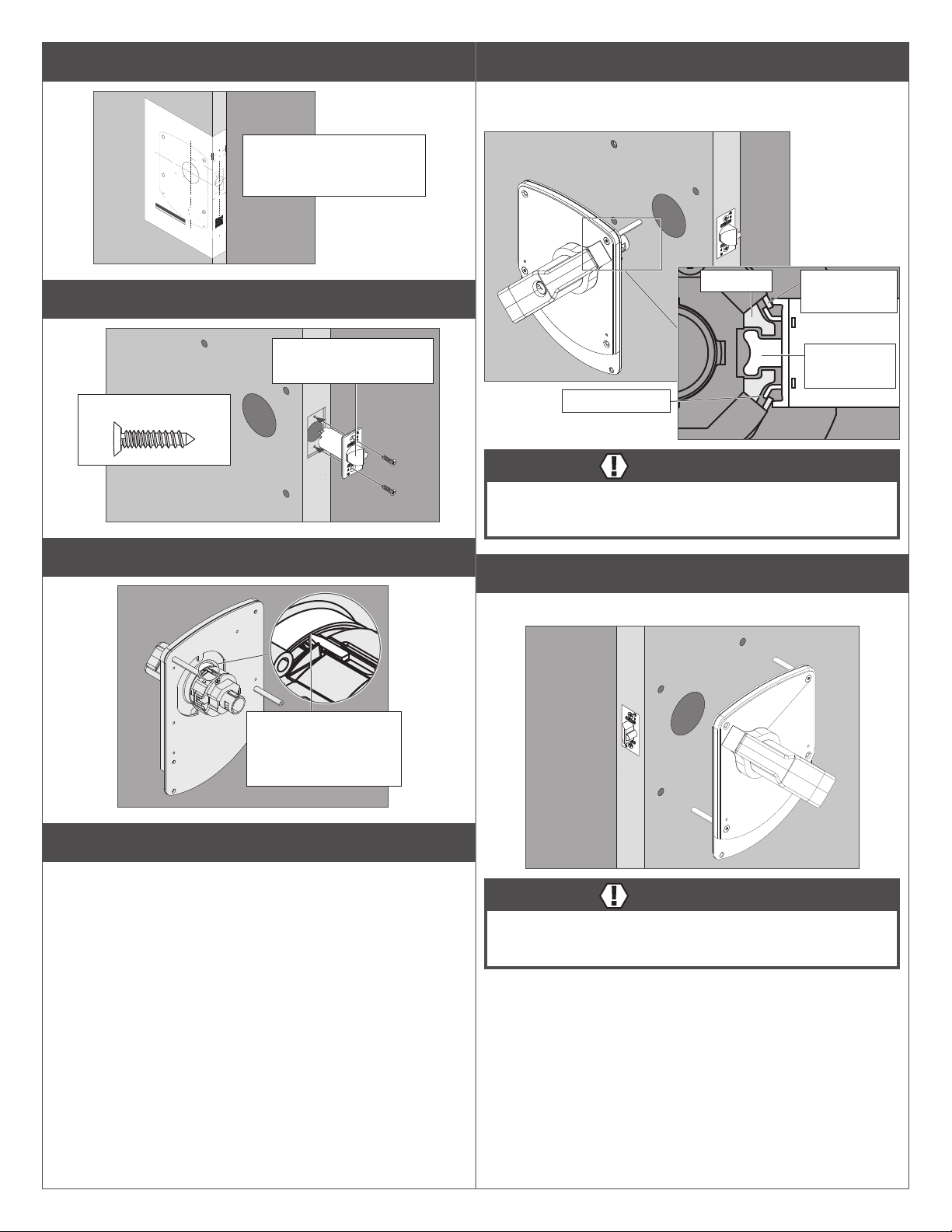

May be installed on
1 ³/4" thick door ONLY.
2 Install latch into door edge.
Actual Size (2)
Bevel must face
door jamb.
3 Verify chassis position.
Ensure adjustment
plate is tight against
insert.
4 Install cylinder.
See "Install or change cylinder" on page 4.
5 Install exterior plate onto exterior of door.
Latch prongs t between slide and slide clip. Latch tail ts inside
slide.
slide
latch tail
latch prong
slide clip
WARNING
Continue to hold plate assembly on door. Failure to do so
may cause personal injury and lock damage.
6 Install interior plate onto interior of door.
Place plate against door and hold in place.
WARNING
Continue to hold plate assembly on door. Failure to do so
may cause personal injury and lock damage.

3
7 Install screws on interior and exterior of door.
7a Install screws into posts.
Actual Size (4)
7b Check function. If operation is not smooth, loosen screws, lift
trim on door until smooth. Then install surface-mount screws.
Actual Size (4)
8 Fully tighten all screws.
Test function. Then tighten all screws.
WARNING
All screws must be ush with plate. Failure to
make screws ush will result in ligature hazard.
9 Install strike.
Actual Size (2)

4
Install or change cylinder
a. Remove lock from door.
b. Time chassis:
ND70, ND73, ND94, ND97
1. Remove ferrules.
2. Separate chassis and subplate from trim.
3. Remove cylinder.
4. From OUTSIDE, rotate key
cam CCW until it stops. Conrm keycam position:
5. Reinstall spacer and cylinder.
6. Reinstall chassis and subplate onto trim.
Align cylinder with
cylinder hole.
Reinstall
ferrules.
ND66
From INSIDE, rotate key cam CCW
until it stops. Conrm keycam position:
ND60, ND75, ND95
From INSIDE, rotate key cam CCW
until it stops. Conrm keycam position:
c. Reinstall lock.
d. Check for proper cylinder operation. Review steps if necessary.

5
HSLR de la serie ND
Instrucciones para la instalación
ADVERTENCIA
Se necesitan dos personas para esta instalación.
NO intente realizar la instalación usted solo. Puede
lesionarse o dañar la cerradura.
Herramientas necesarias
• Dos (2) desarmadores de
puntas intercambiables
para las puntas Torx de
seguridad T15 (puntas
incluidas)
• Destornillador Phillips
Servicio al cliente
1-877-671-7011 www.allegion.com/us
Para inglés, pág. 1.
Para francés, pág. 9.
Opciones de cilindro
IC de tamaño completo
(FSIC)
Formato pequeño
(SFIC)
Cilindro estándar

6
1 Prepare la puerta con ayuda de la plantilla adjunta.

P519-043
ND Series HSLR
"
(3mm)
2¾" (70) backset
Conjunto trasero
Distance d’entrée
C
L
2" (54) through
a través de
à travers
1" (25)
FOLD ON DOOR EDGE PLEGAR PLANTILLA PLIER GABARIT
FOLD ON DOOR EDGE PLEGAR PLANTILLA PLIER GABARIT
#8 sheet metal screw, 2 places
drill and tap as necessary
#8 tornillo de chapa, 2 lugares
perforar y toque según sea necesario
#8 vis à tôle, 2 endroits
percer et tapez si nécessaire
High Edge
Borde superior
Bord supérieur
Flat (No Bevel)
Plano
Plat
Low Edge
Borde inferior
Bord inférieur
1¾" (44) door
puerta
porte
C
L
C
L
" (10) through, 4 places
Drill half way through from each side
to ensure proper location.
" (10) a través de, 4 lugares
Taladrar por en medio, por cada lado
para asegurar la ubicación correcta.
" (10) à travers, 4 endroits
Percer de part et d’autre de chaque
côté pour assurer le bon emplacement.
CustomerService Servicioal cliente Serviceàla clientèle
1-877-671-7011 www.allegion.com/us
Dimensions in () are in mm.
Dimensiones en () son en mm.
Dimensions entre () sont en mm.
Installation instructions:
Instrucciones de Instalación:
Instructions d’installation :
https://instructions.allegion.com/instr/162/0

P519-043
ND
Serie
s HSLR
"
(3mm)
2¾" (70) backset
Conjunto trasero
Distance d’entrée
C
L
2" (54) through
a través de
à travers
1" (25)
FOLD ON DOOR EDGE PLEGAR PLANTILLA PLIER GABARIT
FOLD ON DOOR EDGE PLEGAR PLANTILLA PLIER GABARIT
#8 sheet metal screw, 2 places
drill and tap as necessary
#8 tornillo de chapa, 2 lugares
perforar y toque según sea necesario
#8 vis à tôle, 2 endroits
percer et tapez si nécessaire
High Edge
Borde superior
Bord supérieur
Flat (No Bevel)
Plano
Plat
Low Edge
Borde inferior
Bord inférieur
1¾" (44) door
puerta
porte
C
L
C
L
" (10) through, 4 places
Drill half way through from each side
to ensure proper location.
" (10) a través de, 4 lugares
Taladrar por en medio, por cada lado
para asegurar la ubicación correcta.
" (10) à travers, 4 endroits
Percer de part et d’autre de chaque
côté pour assurer le bon emplacement.
CustomerService Servicioal cliente Serviceàla clientèle
1-877-671-7011 www.allegion.com/us
Dimensions in () are in mm.
Dimensiones en () son en mm.
Dimensions entre () sont en mm.
Inst
allation instruc
tions:
Instru
cciones de Instala
ción:
Instru
ctions d’installa
tion :
https://ins
tructions.allegion.c
om/instr/162/0
Puede instalarse
SOLAMENTE en puertas
de 1 ³/4" de grosor.
2 Instale el pestillo en el borde de la puerta.
Tamaño real (2)
El bisel debe estar
opuesto al marco
de la puerta.
3 Verique la posición del chasis.
Asegúrese de que
la placa de ajuste
esté apretada
contra el inserto.
4 Instale el cilindro.
Consulte la sección "Instalar o cambiar el cilindro" en la página
8.
5 Instale la placa exterior sobre el exterior de la puerta.
Las horquillas del pestillo encajan entre la corredera y el clip de la
corredera. La cola del pestillo encaja dentro de la corredera.
Corredera
Cola del
pestillo
Horquilla del pestillo
Clip de la
corredera
ADVERTENCIA
Siga sosteniendo el conjunto de la placa sobre la puerta. Si no
lo hace, puede lesionarse y dañar la cerradura.
6 Instale la placa interior sobre el interior de la puerta.
Empuje la placa contra la puerta y manténgala en su lugar.
ADVERTENCIA
Siga sosteniendo el conjunto de la placa sobre la puerta.
Si no lo hace, puede lesionarse y dañar la cerradura.

7
7 Instale tornillos en el interior y el exterior de la puerta.
7a Instale tornillos en los postes.
Tamaño real (4)
7b Compruebe si funciona. Si no funciona de manera suave,
aoje los tornillos y levante la moldura sobre la puerta hasta
que lo haga correctamente. Luego instale tornillos de montaje
en supercie.
Tamaño real (4)
8 Ajuste completamente todos los tornillos.
Pruebe si funciona. Luego, ajuste todos los tornillos.
ADVERTENCIA
Todos los tornillos deben estar al mismo nivel que la placa. De no
ser así, se puede generar un riesgo de ligadura.
9 Instale la placa hembra.
Tamaño real (2)

8
Instalar o cambiar el cilindro
a. Retire la cerradura de la puerta.
b. Sincronice el chasis:
ND70, ND73, ND94, ND97
1. Retire las férulas.
2. Separe el chasis y la subplaca de la moldura.
3. Quite el cilindro.
4. Desde AFUERA, gire la
leva de la llave en sentido
antihorario hasta que se
detenga.
Conrme posición clave
de la lleva:
5. Vuelva a instalar el separador y el cilindro.
6. Vuelva a instalar el chasis y la subplaca en la moldura.
Alinee el cilindro con
el oricio del cilindro. Vuelva a instalar
las férulas.
ND66
Desde ADENTRO, gire la leva de
la llave en sentido antihorario
hasta que se detenga.
Conrme posición clave
de la lleva:
ND60, ND75, ND95
Desde ADENTRO, gire la leva de
la llave en sentido antihorario
hasta que se detenga.
Conrme posición clave
de la lleva:
c. Vuelva a instalar la cerradura.
d. Verique el correcto funcionamiento del cilindro. Revise los
pasos si es necesario.

9
Gamme HSLR – ND
Instructions d’installation
AVERTISSEMENT
Cette installation doit être e󰀨ectuée par deux (2) personnes. N’ESSAYEZ
PAS d’e󰀨ectuer l’installation à vous seul. Des blessures et des bris de
serrure peuvent se produire.
Outils requis
• Deux (2) tournevis
adaptés pour
recevoir les
douilles à six lobes
internes T15 de
sécurité (douilles
fournies)
• Tournevis à tête
cruciforme
Service à la clientèle
1-877-671-7011 www.allegion.com/us
Pour l'anglais, pág. 1.
Pour l'espagnol, pág. 5.
Options de cylindre
CI pleine dimension
(CIPD)
Petit format
(CPFI)
Cylindre standard

10
1 Préparez la porte en utilisant le gabarit fourni.

P519-043
ND Series HSLR
"
(3mm)
2¾" (70) backset
Conjunto trasero
Distance d’entrée
C
L
2" (54) through
a través de
à travers
1" (25)
FOLD ON DOOR EDGE PLEGAR PLANTILLA PLIER GABARIT
FOLD ON DOOR EDGE PLEGAR PLANTILLA PLIER GABARIT
#8 sheet metal screw, 2 places
drill and tap as necessary
#8 tornillo de chapa, 2 lugares
perforar y toque según sea necesario
#8 vis à tôle, 2 endroits
percer et tapez si nécessaire
High Edge
Borde superior
Bord supérieur
Flat (No Bevel)
Plano
Plat
Low Edge
Borde inferior
Bord inférieur
1¾" (44) door
puerta
porte
C
L
C
L
" (10) through, 4 places
Drill half way through from each side
to ensure proper location.
" (10) a través de, 4 lugares
Taladrar por en medio, por cada lado
para asegurar la ubicación correcta.
" (10) à travers, 4 endroits
Percer de part et d’autre de chaque
côté pour assurer le bon emplacement.
CustomerService Servicioal cliente Serviceàla clientèle
1-877-671-7011 www.allegion.com/us
Dimensions in () are in mm.
Dimensiones en () son en mm.
Dimensions entre () sont en mm.
Installation instructions:
Instrucciones de Instalación:
Instructions d’installation :
https://instructions.allegion.com/instr/162/0

P519-043
ND
Serie
s HSLR
"
(3mm)
2¾" (70) backset
Conjunto trasero
Distance d’entrée
C
L
2" (54) through
a través de
à travers
1" (25)
FOLD ON DOOR EDGE PLEGAR PLANTILLA PLIER GABARIT
FOLD ON DOOR EDGE PLEGAR PLANTILLA PLIER GABARIT
#8 sheet metal screw, 2 places
drill and tap as necessary
#8 tornillo de chapa, 2 lugares
perforar y toque según sea necesario
#8 vis à tôle, 2 endroits
percer et tapez si nécessaire
High Edge
Borde superior
Bord supérieur
Flat (No Bevel)
Plano
Plat
Low Edge
Borde inferior
Bord inférieur
1¾" (44) door
puerta
porte
C
L
C
L
" (10) through, 4 places
Drill half way through from each side
to ensure proper location.
" (10) a través de, 4 lugares
Taladrar por en medio, por cada lado
para asegurar la ubicación correcta.
" (10) à travers, 4 endroits
Percer de part et d’autre de chaque
côté pour assurer le bon emplacement.
CustomerService Servicioal cliente Serviceàla clientèle
1-877-671-7011 www.allegion.com/us
Dimensions in () are in mm.
Dimensiones en () son en mm.
Dimensions entre () sont en mm.
Ins
tallation instruc
tions:
Instru
cciones de Instal
ación:
Instru
ctions d’installa
tion :
https://ins
tructions.allegion.c
om/instr/162/0
Peut être installé sur une
porte de 44,5 mm (1 ³/4 po)
d’épaisseur SEULEMENT.
2 Installez le loquet sur le bord de la porte.
Dimension actuelle (2)
Le biseau doit faire face
au poteau d’huisserie.
3 Vériez la position du châssis.
Assurez-vous que la
plaque de réglage est
bien serrée contre la
pièce rapportée.
4 Installez le cylindre.
Consultez le chapitre « Installation ou changement de cylindre » à
la page 12.
5 Installez la plaque extérieure sur l’extérieur de la porte.
Les dents de verrou s’insèrent entre la glissière et l’attache de
glissière. La queue du verrou s’insère à l’intérieur de la glissière.
Glissière
Queue de
verrou
Dent de verrou
Attache de
glissière
AVERTISSEMENT
Maintenez toujours l’assemblage de plaque sur la porte. Le fait de
ne pas le maintenir représente un risque de blessure et de bris de la
serrure.
6 Installez la plaque intérieure sur l’intérieur de la porte.
Placez la plaque contre la porte et maintenez-la en place.
AVERTISSEMENT
Maintenez toujours l’assemblage de plaque sur la porte. Le fait de
ne pas le maintenir représente un risque de blessure et de bris de la
serrure.

11
7 Installez les vis à l’intérieur et à l’extérieur de la porte.
7a Installez les vis dans les montants.
Dimension actuelle (4)
7b Vériez le fonctionnement. Si le fonctionnement ne se fait
pas sans heurt, desserrez les vis puis soulevez la garniture
de la porte jusqu’à ce que le mouvement se fasse sans heurt.
Installez ensuite les vis pour le montage en surface.
Dimension actuelle (4)
8 Serrez complètement toutes les vis.
Essayez le fonctionnement. Serrez ensuite toutes les vis.
AVERTISSEMENT
Toutes les vis doivent a󰀪eurer la plaque. Des vis n’étant pas
a󰀪eurées à la plaque représentent un risque de ligature.
9 Installez la gâche.
Dimension actuelle (2)

12
Installation ou changement de cylindre
a. Enlevez la serrure de la porte.
b. Châssis de garniture :
ND70, ND73, ND94, ND97
1. Retirez les viroles.
2. Séparez le châssis et la plaque auxiliaire de la garniture.
3. Retirez le cylindre.
4. De l’EXTÉRIEUR, tournez la
came de la clé dans le sens
contraire des aiguilles d’une
montre jusqu’à ce qu’elle
s’arrête.
Conrmer la position de
la clé:
5. Réinstallez l’entretoise et le cylindre.
6. Réinstallez le châssis et la plaque de xation sur la
garniture.
Alignez le cylindre avec
le trou du cylindre.
Réinstallez
les viroles.
ND66
De l’INTÉRIEUR, tournez la
came de la clé dans le sens
contraire des aiguilles d’une
montre jusqu’à ce qu’elle s’arrête.
Conrmer la position de
la came de la clé:
ND60, ND75, ND95
De l’INTÉRIEUR, tournez la
came de la clé dans le sens
contraire des aiguilles d’une
montre jusqu’à ce qu’elle s’arrête.
Conrmer la position de
la came de la clé:
c. Réinstallez la serrure.
d. Vériez le bon fonctionnement du cylindre. Passez en revue les
étapes, si nécessaire.
