Schlage L400 Series User manual

*P516-911*
P516-911
1 Prepare the door for indicator trim
Two Z\," pilot holes are required to mount the indicator.
ONLY ONE SIDE OF THE DOOR – THE INDICATOR SIDE –
REQUIRES THIS PREPARATION. Use the template included in
the package to mark the location of the pilot holes before drilling.
Inside of door Outside of door
¹⁄₈" pilot
hole x 2
¹⁄₈" pilot
hole x 2
For indicator
thumb turn
only
For indicator
thumb turn
only
2 Install lock chassis
Note:
Pilot holes for
INDICATOR
ONLY
DO NOT FULLY TIGHTEN
CHASSIS MOUNTING SCREWS.
Indicator trim is available for either the inside or outside of the door on allowable functions.
Non-indicator trim is furnished on the opposite side of the door.
The L400 lock with indicator is not intended for exterior door applications.
For retrot, see page 6.
Check the door preparation dimensions with the template included in the package.
Tools
Thumb turn
Indicator trim
Cylinder turn
L400 Series Lock with Indicator Sectional Trim
L400 Lock with Indicator
Installation Instructions

2
3 Install outside cylinder - NON-INDICATOR ONLY
FOR INDICATOR, SKIP TO STEP 4.
3a Insert key halfway into the cylinder.
L463
Exterior
3b Rotate cylinder clockwise.
Key inserted
halfway

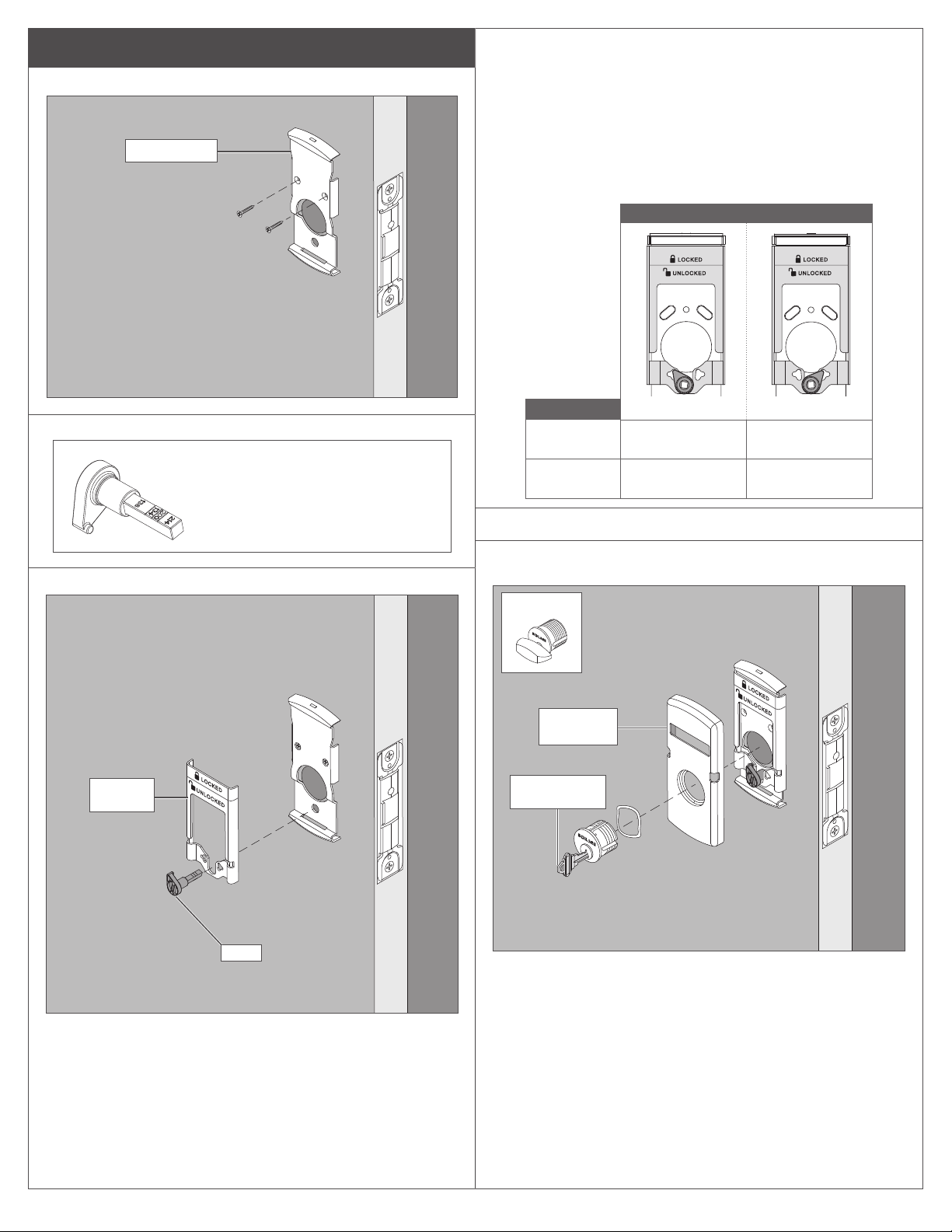

4 Install outside cylinder - INDICATOR
4a Install the indicator mounting plate.
Mounting plate
4b Adjust the cam spindle length.
Cut the spindle at the appropriate mark
according to door thickness.
For 2Z\v” door do not cut the spindle.
4c Install the indicator slide and cam.
Indicator
slide
Cam
4d Connect the cam to the indicator slide. The cam must
engage either the left or right side of the indicator slide
according to door handing and indicator location.
• Unlock the door.
• Move the indicator slide against the top rim of the
mounting plate (unlocked position).
• Assemble the cam as shown.
Door Hand/Indicator Location
Lock Type
Non-deadbolt
functions
RH/Outside
LH/Inside
RH/Inside
LH/Outside
Deadbolt
functions
RH/Inside
LH/Outside
RH/Outside
LH/Inside

3
4e Insert key halfway into the cylinder.
4f Install the indicator faceplate and cylinder with cylinder
spring as shown.
L463
4g Rotate cylinder clockwise.
5 Install inside cylinder or thumb turn –
NON-INDICATOR ONLY
FOR INDICATOR, SKIP TO STEP 6.
Cylinder
5a Insert key halfway into the cylinder.
L463
5b Rotate cylinder clockwise.
— OR —
Thumb turn
Rotate 180°
Extend
deadbolt
Thumbturn
vertical

4
6 Install inside cylinder – INDICATOR
6a Install the indicator mounting plate.
Mounting plate
6b Adjust the cam spindle length.
Cut the spindle at the appropriate mark
according to door thickness
For 2Z\v” door do not cut the spindle.
6c Install the indicator slide and cam.
Cam
Indicator
slide
6d Connect the cam to the indicator slide. The cam must
engage either the left or right side of the indicator slide
according to door handing and indicator location.
• Unlock the door.
• Move the indicator slide against the top rim of the
mounting plate (unlocked position).
• Assemble the cam as shown.
Door Hand/Indicator Location
Lock Type
Non-deadbolt
functions
RH/Outside
LH/Inside
RH/Inside
LH/Outside
Deadbolt
functions
RH/Inside
LH/Outside
RH/Outside
LH/Inside
6e Insert key halfway into the cylinder.
6f Install the indicator faceplate and cylinder with cylinder
spring as shown.
Key inserted
halfway
Indicator
faceplate
L463

5
6g Rotate cylinder clockwise.
7
7a Tighten cylinder mounting screw.
7b Tighten top and bottom chassis mounting screws.
Cylinder
mounting
screw
ab
Chassis
mounting
screws
8 Install armor front
For retrofit instructions, see page 6.

6

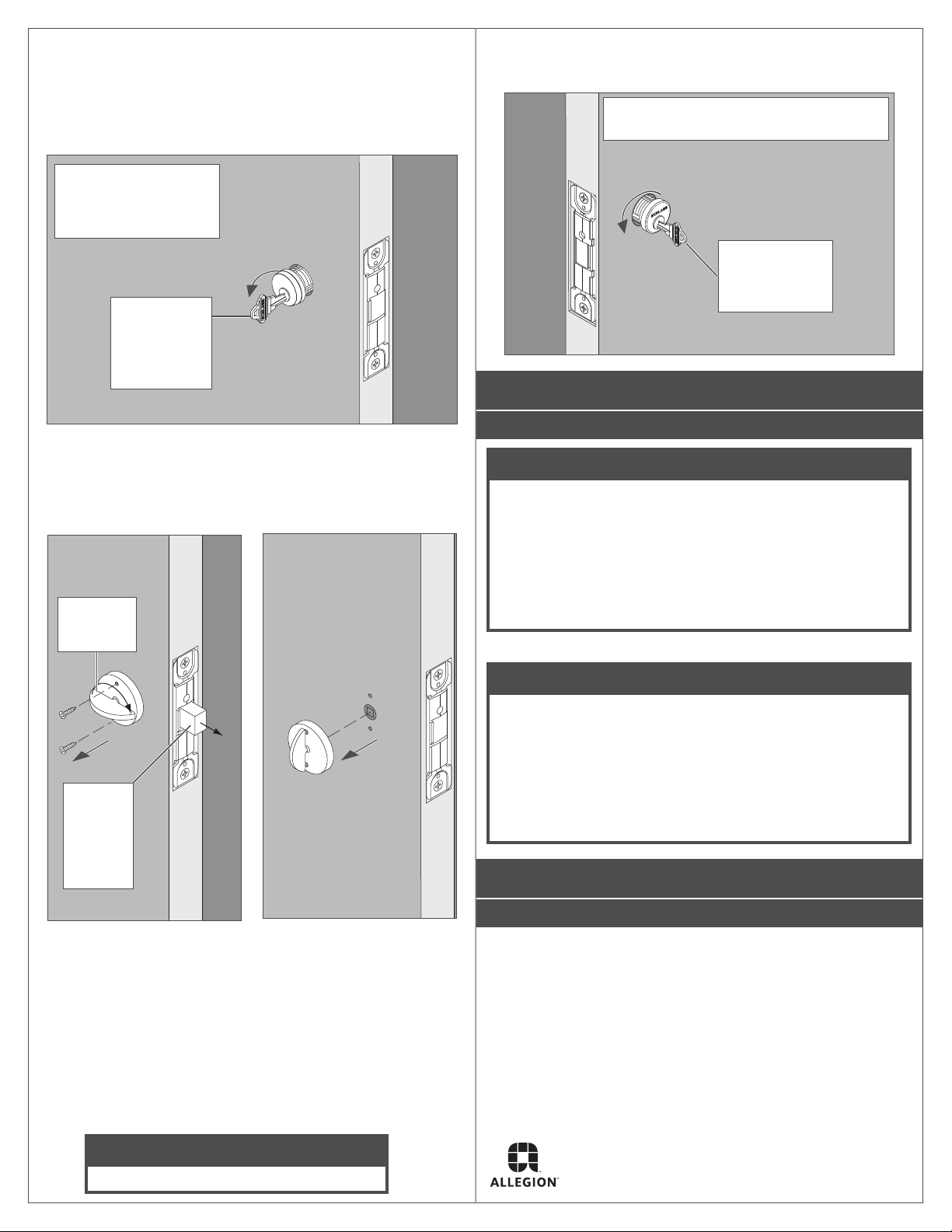

INDICATOR LOCK RETROFIT INSTRUCTIONS
1 Remove armor front
2 Remove cylinder(s) or thumb turn if applicable
2a Loosen the cylinder mounting screw.
2b Remove the inside cylinder or thumb turn.
Cylinder
Key inserted
halfway
Rotate cylinder counterclockwise
— OR —
Thumb turn
Rotate 180°
Extend
deadbolt
2c Remove the outside cylinder.
Key inserted
halfway
Rotate cylinder
counterclockwise

3 Check door preparation
IMPORTANT
• To install the indicator trim, additional door preparation may be required. If additional door preparation is required, remove
the lock chassis from the door before drilling. Steps for reassembly are included in this instruction sheet.
• Please refer to the template included in this package.
• Make sure the door is prepared with any necessary holes for the indicator trim.
4 Complete installation of indicator trim
Go to STEP 4 ON PAGE 2 and follow the instructions to complete the installation of the indicator trim.
Customer Service
1-877-671-7011 www.allegion.com/us

8

1 Preparar la puerta para el borde con indicador
Préparer la porte pour la garniture d’indicateur
Se requieren dos oricios piloto de Z\,” para montar el
indicador.
SOLO UN LADO DE LA PUERTA – el lado del indicador –
requiere esta preparación. Use la plantilla incluida en el paquete
para marcar la ubicación de los oricios piloto antes de perforar.
Deux trous pilotes de 32 mm (Z\, po) sont requis pour
installer l’indicateur.
SEUL UN CÔTÉ DE LA PORTE – le côté indicateur – exige
cette préparation. Utilisez le gabarit inclus dans l’emballage pour
marquer l’emplacement des trous pilotes avant de les percer.
Interior de la puerta
Intérieure de la porte
Orificios
piloto de ¹⁄₈"
Trous pilotes
(¹⁄₈" po)
x 2
Exterior de la puerta
Extérieure de la porte
Orificios
piloto de ¹⁄₈"
Trous pilotes
(¹⁄₈" po)
x 2
El borde con indicador está disponible para el interior o el exterior
de la puerta para las funciones permitidas. El borde sin indicador
se coloca en el lado opuesto de la puerta.
La cerradura L400 con indicador no está destinada para
aplicaciones en puertas exteriores.
Para una adaptación, vea la página 15.
La garniture d’indicateur est vendue pour l’Intérieur ou l’extérieur de
la porte pour les fonctions autorisées. Une garniture sans indicateur
est fournie pour le côté opposé de la porte.
La serrure L400 avec indicateur n’est pas conçue pour des
utilisations sur une porte extérieur.
Pour la rénovation, reportez-vous à la page 15.
Compruebe las dimensiones de preparación de la puerta con la plantilla incluida en el paquete.
Vériez les dimensions de préparation de la porte à l’aide du gabarit inclus dans l’emballage.
Herramientas / Outils
Cilindro giro
Cylindre tournante
Giro manual
Barrette
tournante
Borde con indicador
Garniture d’indicateur
Cerradura Serie L400 con seccional de seguridad con indicador
Serrure de la série L400 avec sectionnel d’indicateur d’entrée de serrure
Cerradura L400 con indicador
Serrure L400 avec indicateur
Instrucciones de instalación
Notice d’installation

10
2 Instale el chasis de la cerradura
Installez le bâti de la serrure
Nota: Oricios
piloto solo para
el indicador
Remarque :
Trous pilotes
pour indicateur
uniquement
NO AJUSTE POR COMPLETO LOS
TORNILLOS DE MONTAJE DEL CHASIS.
NE SERREZ PAS COMPLÈTEMENT
LES VIS DE MONTAGE DU BÂTI.
3 Instale el cilindro externo – para BORDE SIN
INDICADOR
Installez le cylindre extérieur – pour la GARNITURE
SANS INDICATEUR
PARA BORDE DE INDICADOR, PASE AL PASO 4.
POUR LA GARNITURE AVEC INDICATEUR,
PASSEZ À L’ÉTAPE 4.
3a Introduzca la llave a mitad de camino en el cilindro.
Insérez la clé à moitié dans le cylindre.
L463
Exterior
Extérieur
3b Gire el cilindro en sentido horario.
Tournez le cylindre dans le sens horaire.
Llave insertada a
mitad de camino
Clé insérée à
moitié

11
4 Instale el cilindro externo – para BORDE INDICADOR
Installez le cylindre extérieur – pour la GARNITURE
INDICATEUR
4a Instale la placa de montaje con indicador.
Installez la plaque de montage d’indicateur.
Placa de montaje
Plaque de montage
Exterior
Extérieur
4b Ajuste la longitud del husillo de la leva.
Ajustez la longueur de l’axe de la came.
Corte el husillo en la marca
apropiada de acuerdo con el
espesor de la puerta.
Para puertas de 2Z\v”, no corte el
husillo.
Coupez l’axe à la marque appropriée selon l’épaisseur de
la porte.
Pour les portes de 5,71 cm (2 Z\v po), ne coupez pas l’axe.
4c Instale la deslizador del indicador y la leva.
Installez l’indicateur mobile et la came.
Deslizador del
indicador
Indicateur
mobile
Leva
Came
4d Conecte la leva al deslizador del indicador. La leva debe
acoplarse al lado izquierdo o derecho del deslizador
del indicador de acuerdo con el lado de la puerta y la
ubicación del indicador.
• Desbloquee la puerta.
• Mueva el deslizador del indicador contra el
borde superior de la placa de montaje (posición
desbloqueada).
• Ensamble la leva como se muestra.
Raccordez la came à l’indicateur mobile. La came doit
s’enclencher du côté gauche ou droit de l’indicateur
mobile selon la main d’ouverture de la porte et
l’emplacement de l’indicateur.
• Déverrouillez la porte.
• Poussez l’indicateur mobile contre le haut de la garniture
de la plaque de montage (position déverrouillée).
• Assemblez la came comme illustré.
Lado de la puerta/Ubicación del indicador
Main d’ouverture de la porte/Emplacement
de l’indicateur
Tipo de
cerradura
Type de
serrure
Funciones sin
cerrojo
Fonctions sans
pêne dormant
RH/Exterior/Extérieur
LH/Interior/Intérieur
RH/Interior/Intérieur
LH/Exterior/Extérieur
Funciones del
cerrojo
Fonctions avec
pêne dormant
RH/Interior/Intérieur
LH/Exterior/Extérieur
RH/Exterior/Extérieur
LH/Interior/Intérieur

12
4e Introduzca la llave a mitad de camino en el cilindro.
Insérez la clé à moitié dans le cylindre.
4f Instale el cilindro con el resorte del cilindro como
se muestra.
Installez le cylindre avec le ressort du cylindre
comme illustré.
L463
Frente de
la placa de
indicador
Têtière de
l'indicateur Llave insertada a
mitad de camino
Clé insérée à moitié
4g Gire el cilindro en sentido horario.
Tournez le cylindre dans le sens horaire.
Exterior
Extérieur
5 Instale el cilindro interno (si corresponde) o el giro
manual – para BORDE SIN INDICADOR
Installez le cylindre intérieur (s’il y a lieu) ou la barrette
tournante – pour la GARNITURE SANS INDICATEUR
PARA INDICADOR, pase al paso 6.
POUR L’INDICATEUR, passez à l’étape 6.
Cilindro
Cylindre
5a Introduzca la llave a mitad de camino en el cilindro.
Insérez la clé à moitié dans le cylindre.
L463
5b Gire el cilindro en sentido horario.
Tournez le cylindre dans le sens horaire.
– O –
– OU –
Giro manual
Barrette tournante
El giro manual en la
posición superior
La barrette tournante
en position verticale
Extienda cerrojo
de pasador
Prolonger le
pêne dormant
Gire 180°
Tournez-le
de 180°

13
6 Instale el cilindro interno para INDICADOR
Installez le cylindre intérieur pour INDICATEUR
6a Instale la placa de montaje con indicador.
Installez la plaque de montage d’indicateur.
Placa de
montaje
Plaque de
montage
6b Ajuste la longitud del husillo de la leva.
Ajustez la longueur de l’axe de la came.
Corte el husillo en la marca
apropiada de acuerdo con el
espesor de la puerta.
Para puertas de 2Z\v”, no corte el
husillo.
Coupez l’axe à la marque appropriée selon l’épaisseur de
la porte.
Pour les portes de 5,71 cm (2 Z\v po), ne coupez pas l’axe.
6c Instale la deslizador del indicador y la leva.
Installez l’indicateur mobile et la came.
Leva
Came
Deslizador
del indicador
Indicateur
mobile
6d Conecte la leva al deslizador del indicador. La leva debe
acoplarse al lado izquierdo o derecho del deslizador
del indicador de acuerdo con el lado de la puerta y la
ubicación del indicador.
• Desbloquee la puerta.
• Mueva el deslizador del indicador contra el
borde superior de la placa de montaje (posición
desbloqueada).
• Ensamble la leva como se muestra.
Raccordez la came à l’indicateur mobile. La came doit
s’enclencher du côté gauche ou droit de l’indicateur
mobile selon la main d’ouverture de la porte et
l’emplacement de l’indicateur.
• Déverrouillez la porte.
• Poussez l’indicateur mobile contre le haut de la garniture
de la plaque de montage (position déverrouillée).
• Assemblez la came comme illustré.
Lado de la puerta/Ubicación del indicador
Main d’ouverture de la porte/Emplacement
de l’indicateur
Tipo de
cerradura
Type de
serrure
Funciones sin
cerrojo
Fonctions sans
pêne dormant
RH/Exterior/Extérieur
LH/Interior/Intérieur
RH/Interior/Intérieur
LH/Exterior/Extérieur
Funciones del
cerrojo
Fonctions avec
pêne dormant
RH/Interior/Intérieur
LH/Exterior/Extérieur
RH/Exterior/Extérieur
LH/Interior/Intérieur

14
6e Introduzca la llave a mitad de camino en el cilindro.
Insérez la clé à moitié dans le cylindre.
6f Instale el cilindro con el resorte del cilindro como
se muestra.
Installez le cylindre avec le ressort du cylindre
comme illustré.
L463
Llave insertada a
mitad de camino
Clé insérée à moitié
Frente de la placa de
indicador
Têtière de l’indicateur
6g Gire el cilindro en sentido horario.
6h Tournez le cylindre dans le sens horaire.
7
7a Ajuste el tornillo de montaje del cilindro (si corresponde).
Serrez la vis de montage du cylindre (s’il y a lieu).
7b Ajuste los tornillos de montaje superior y inferior
del chasis.
Serrez les vis de montage en haut et en bas du bâti..
Tornillo de
montaje
del cilindro
Vis de
montage
du cylindre
a b
Tornillos
de
montaje
del chasis
Vis de
montage
du bâti

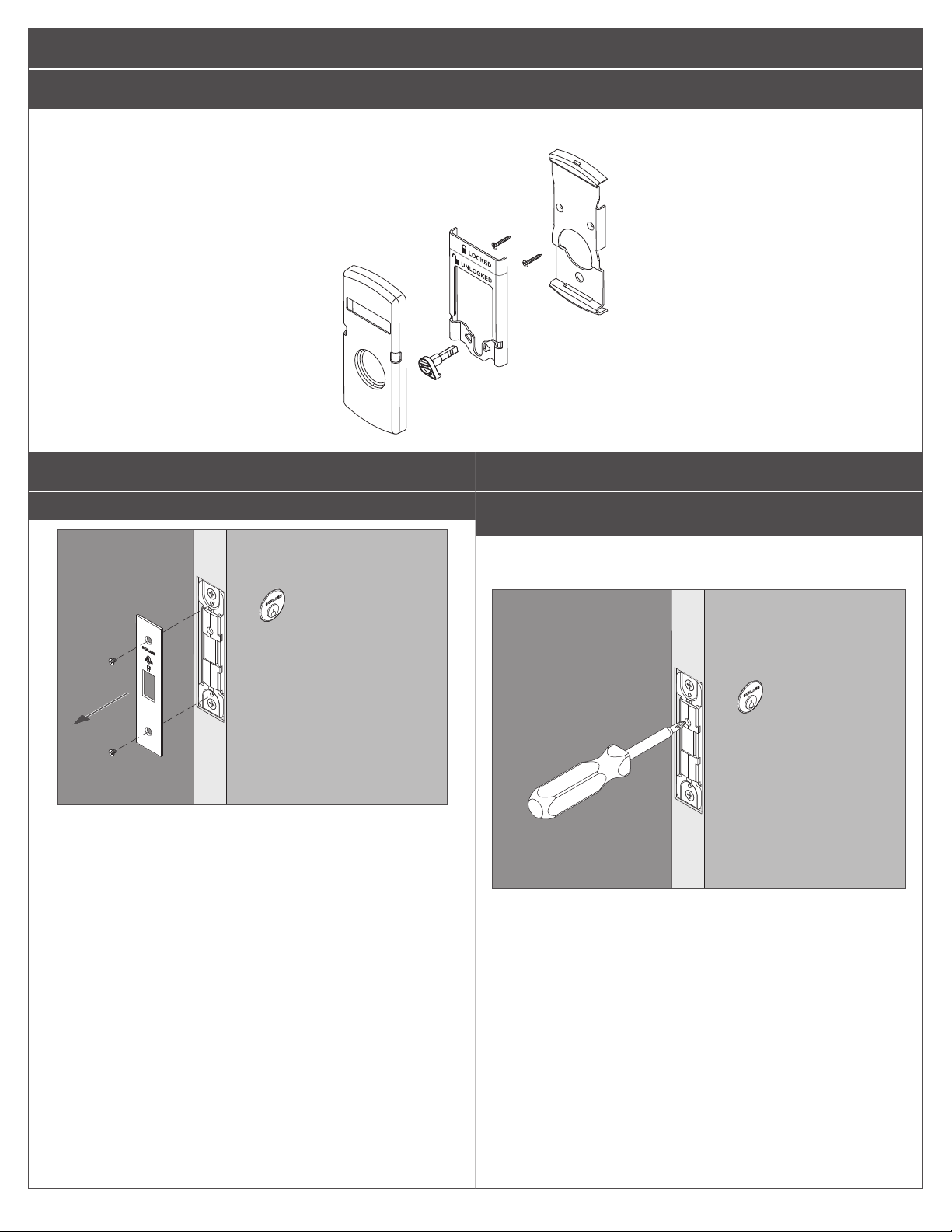

8 Instale el frente del blindaje
Installez l’armure de serrure avant

15
INSTRUCCIONES DE ADAPTACIÓN DE LA CERRADURA CON INDICADOR
INSTRUCTIONS DE RÉNOVATION DE L’INDICATEUR DE VERROUILLAGE
1 Retire el frente del blindaje
Enlevez l’armature avant
2 Retire el (los) cilindro(s) o el giro manual, si corresponde
Enlevez le (les) cylindres ou la barrette tournante, s’il y
a lieu
2a Aoje el tornillo de montaje del cilindro.
Desserrez la vis de montage du cylindre.

© Allegion 2014
Printed in U.S.A.
P516-911 Rev. 08/14-a
2b Retire el cilindro interno o el giro manual.
Enlevez le cylindre intérieur ou la barrette tournante.
Cilindro
Cylindre
Llave insertada
a mitad de
camino
Clé insérée à
moitié
Gire el cilindro en
sentido antihorario
Tournez le cylindre dans
le sens antihoraire
– O –
– OU –
Giro manual
Barrette tournante
Gire 180°
Tournez-le
de 180°
Extienda
cerrojo de
pasador
Prolonger
le pêne
dormant
2c Retire el cilindro externo.
Enlevez le cylindre extérieur.
Llave insertada a
mitad de camino
Clé insérée à
moitié
Gire el cilindro en sentido antihorario
Tournez le cylindre dans le sens antihoraire
3 Compruebe la preparación de la puerta
Vériez le fonctionnement de la porte
IMPORTANTE
• Para instalar el borde con indicador, puede requerirse
una preparación adicional de la puerta. Si se requiere
preparación adicional de la puerta, retire el chasis de la
cerradura de la puerta antes de perforar. Los pasos para el
reensamblaje se incluyen en esta hoja de instrucciones.
• Consulte la plantilla incluida en este paquete.
• Asegúrese de que la puerta esté preparada con los oricios
necesarios para el borde con indicador.
IMPORTANT
• Pour installer la garniture d’indicateur, d’autres préparations
de la porte peuvent être nécessaires. Si une préparation de
porte supplémentaire est requise, retirez le bâti de la serrure
avant de percer. Les étapes de réassemblage sont incluses
dans cette che d’instructions.
• Veuillez vous reporter au gabarit inclus dans cet emballage.
• Assurez-vous que la porte est préparée avec tous les trous
nécessaires pour la garniture d’indicateur.
4 Complete la instalación del borde con indicador
Terminez l’installation de la garniture d’indicateur
Pase al PASO 4 EN LA PÁGINA 11 y siga las instrucciones para
completar la instalación del borde con indicador.
Reportez-vous à L’ÉTAPE 4 DE LA PAGE 11 et suivez les
instructions pour achever l’installation de la garniture d’indicateur.
Servicio al cliente Service à la clientèle
1-877-671-7011 www.allegion.com/us

8.500
5.500
FRONT
Additional Notes: Revision History Revision Description:
A > New release
1. Booklet style
2. Center stitched
A B C D E F
056149
Material
White Paper
Edited By Approved By EC Number Release Date
P. Bockelman M. Sasso 056149 08-21-14
Notes
1. printed two sides
2. printed black
3. tolerance ± .13
4. printed in country may vary
5. drawings not to scale
Title
Sheet, Instruction L400 Indicator
Creation Date
08-21-14
Number
P516-911
Revision
A
Created By
P. Bockelman Activity
3899 Hancock Expwy
Security, CO 80911 © Allegion 2014Software: InDesign CS6
17.000
11.000
BEGINNING SHEET FOLDED SHEET
FRONT
