Shure PGA27 User manual

© 2015 Shure Incorporated
27A27347 (Rev. 2)
WIRED MICROPHONE
PGA27
USER GUIDE
Le Guide de l’Utilisateur
Guia del Usuario
Guida dell’Utente
Руководство пользователя
Bedienungsanleitung
日本語
繁體中文
Manual do Usuário
사용자 가이드
Panduan Pengguna
PG ALTA SERIES
TM

3
PGA27
Congratulations on the purchase of a new Shure PG Alta
series microphone. The PG Alta series delivers professional
quality audio at an affordable price, with solutions for
capturing nearly any source, including voice, acoustic
instruments, drums, and amplified electric instruments.
Suitable for live and studio applications, PG Alta microphones
are built to last, and meet the same rigorous quality testing
standards that make all Shure products trustworthy and
reliable.
General Rules for Use
• Do not cover any part of the microphone grille with your
hand, as this will adversely affect microphone performance.
• Aim the microphone toward the desired sound source
(such as the talker, singer, or instrument) and away from
unwanted sources.
• Place the microphone as close as practical to the desired
sound source.
• Work close to the microphone for extra bass response.
• Use only one microphone to pick up a single sound source.
• For better gain before feedback, use fewer microphones.
• Keep the distance between microphones at least three
times the distance from each microphone to its source
(“three to one rule”).
• Place microphones as far as possible from reflective
surfaces.
• Add a windscreen when using the microphone outdoors.
• Avoid excessive handling to minimize pickup of mechanical
noise and vibration.
Connecting to a Mixer or Computer
Cables
Use only balanced (three-conductor) cables. Otherwise,
the cable will not carry phantom power to the microphone.
If using an adapter for 6.5mm (1/4") inputs, it must have
tip-ring-sleeve (TRS) contacts.
Computer
To deliver audio directly to a computer, use a USB audio
interface with an XLR microphone input that provides
+48V phantom power, such as the Shure MVi.
USB
XLR

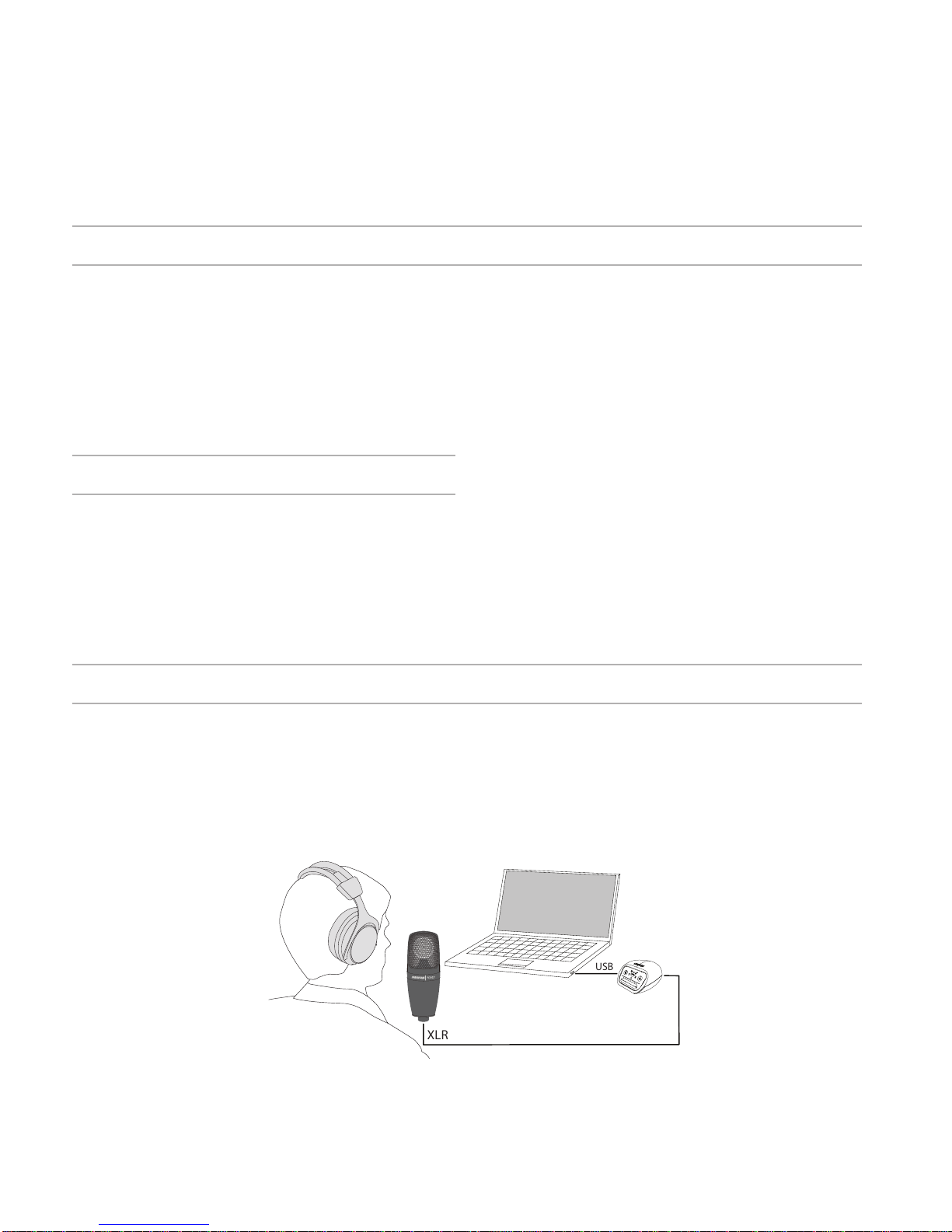

Connecting to a computer using the Shure MVi audio interface
PG Alta Microphones

4

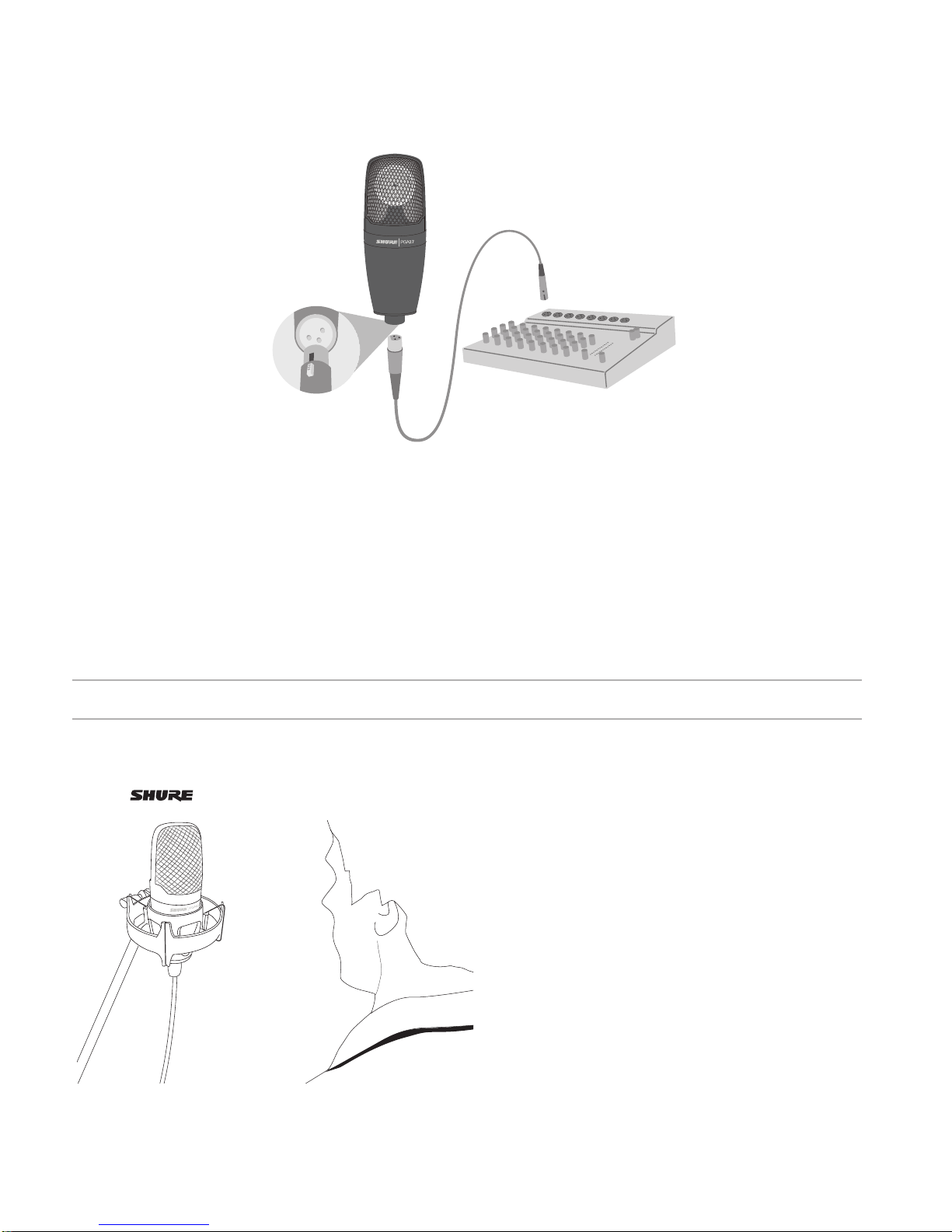

Mixer
When connecting to a mixer, use only balanced, microphone-level inputs with phantom power. Most mixers have a switch
for phantom power, so make sure phantom power is on for that channel.
Phantom Power
All condenser microphones require phantom power to operate. This microphone performs best with a 48 V DC supply (IEC-
61938), but it can operate with lower voltages.
Phantom power is provided by the mixer or audio interface that the microphone is connected to, and requires the use of a
balanced microphone cable: XLR-to-XLR or XLR-to-TRS. In most cases, there is a switch or button to activate the phantom
power. See the user guide for the mixer or interface for additional information.
Operation
Positioning the Microphone
The front of the microphone is marked by the logo.
Position this side toward the sound source.
Mounting the Microphone
Use the supplied shockmount to mount the microphone. To
secure the microphone, place it in the shockmount and tighten
the ring at the bottom.
Proximity Effect
Directional microphones progressively boost bass frequencies
as the microphone is placed in closer proximity to the source.
This phenomenon, known as proximity effect, can be used to
create a warmer, more powerful sound.

5
Setting Attenuation
The attenuation switch lets you reduce the signal level without altering the frequency response. This can prevent extremely loud
sounds from overloading the microphone.
0dB For "quiet" to "normal" sound levels.
-15dB For use with extremely loud sound sources such as drums, horns, or loud guitar cabinets.
Low-Frequency Response Switch
The low-frequency response switch changes the frequency response of the microphone.
Flat response (bypass)
This setting provides natural sound with no low-frequency reduction. Use the flat setting when recording sources that
extend into the low-frequency range (piano, bass, percussion, etc.).
Low frequency cutoff
This setting provides a reduction in low frequencies to reduce noise or shape the tone. Use this setting to:
- Reduce floor rumble and low-frequency room noise from heating and air conditioning systems
- Decrease the volume of low frequencies that cause instruments to sound dull or muffled
- Shape the tone on sources which do not produce much bass (violin, acoustic guitar, flute, etc.)
- Reduce plosives (the pop that is heard when a vocalist says a word starting with the letter P). If possible, use a pop filter
alone or in combination with the low-frequency reduction setting.
Applications
The following table provides a basic starting point for several instruments. Shure offers additional educational publications on
microphone placement and recording techniques. Visit www.shure.com for more information.
Application Distance from source Tips
Voice 1-3 inches (2-8 cm) Use a pop filter (Shure PS-6) to prevent plosives.
Acoustic guitar 6-12 inches (15-30 cm) Place near the sound hole for a full sound, or near the
12th fret for a balanced, natural sound.
Drums 3-6 feet (1-2 m) Place in front of the drum kit to capture more of the kick
drum, or as an overhead (above the kit, facing down) to
capture more cymbals. Consider using additional Shure
microphones placed on individual drums for more mixing
flexibility and a thicker sound.
Amplifiers 1-6 inches (2-15 cm) Aim towards the center of the speaker for a clear,
aggressive sound, or towards the edge of the speaker for
a mellow sound.
Strings or horns 1-6 feet (30 cm - 2 m) For a single instrument, place the microphone close to
the source. For a horn or string section, arrange players
at an equal distance from the microphone.
Full band Facing towards the
group, centered
between instruments
Use the -15 db attenuation switch if the band is very loud
to prevent distortion.
Tip: Close microphone placement results in a full sound due to the proximity effect. Placing the microphone farther from the
source results in more room ambience.

6
7.6 m (25 ft.) Cable (XLR-XLR) C25J
5/8" to 3/8" Thread Adapter 31A1856
Microphone Stand Adapter 95A15045
ShureLock®Rubber Isolated Shock Mount A27SM
Popper Stopper®Pop Filter with Metal Gooseneck and
Microphone Stand Clamp
PS-6
Black Foam Windscreen for BETA 27, KSM27, KSM32,
KSM42, KSM44, KSM44A, PG27, PG42 and SM27
A32WS
Specifications
Type
Electret Condenser
Polar Pattern
Cardioid
Frequency Response
20 to 20,000 Hz
Output Impedance
at 1 kHz, open circuit voltage
115Ω,actual
Sensitivity
at 1 kHz, open circuit voltage
-35 dBV/Pa [1] (17.8 mV)
Maximum SPL
1 kHz at 1% THD, 1 kΩ load
130 dB SPL Pad Off (145 dB SPL Pad On)
Polarity
Positive pressure on diaphragm produces positive voltage on pin 2
with respect to pin 3
Switch
15 dB Pad, High Pass Filter
Connector
Three-pin professional audio (XLR), male
Weight
453 g (1.0 lbs)
Housing
Cast Zinc
Power Requirements
48 V DC phantom power (3.9 mA)
[1] 1 Pa=94 dB SPL
20
15
10
5
0
-30
-25
-20
-15
-10
-5
dB
Hz
20 100 1k 10k 20k
0,61 m (2 ft.) from sound source

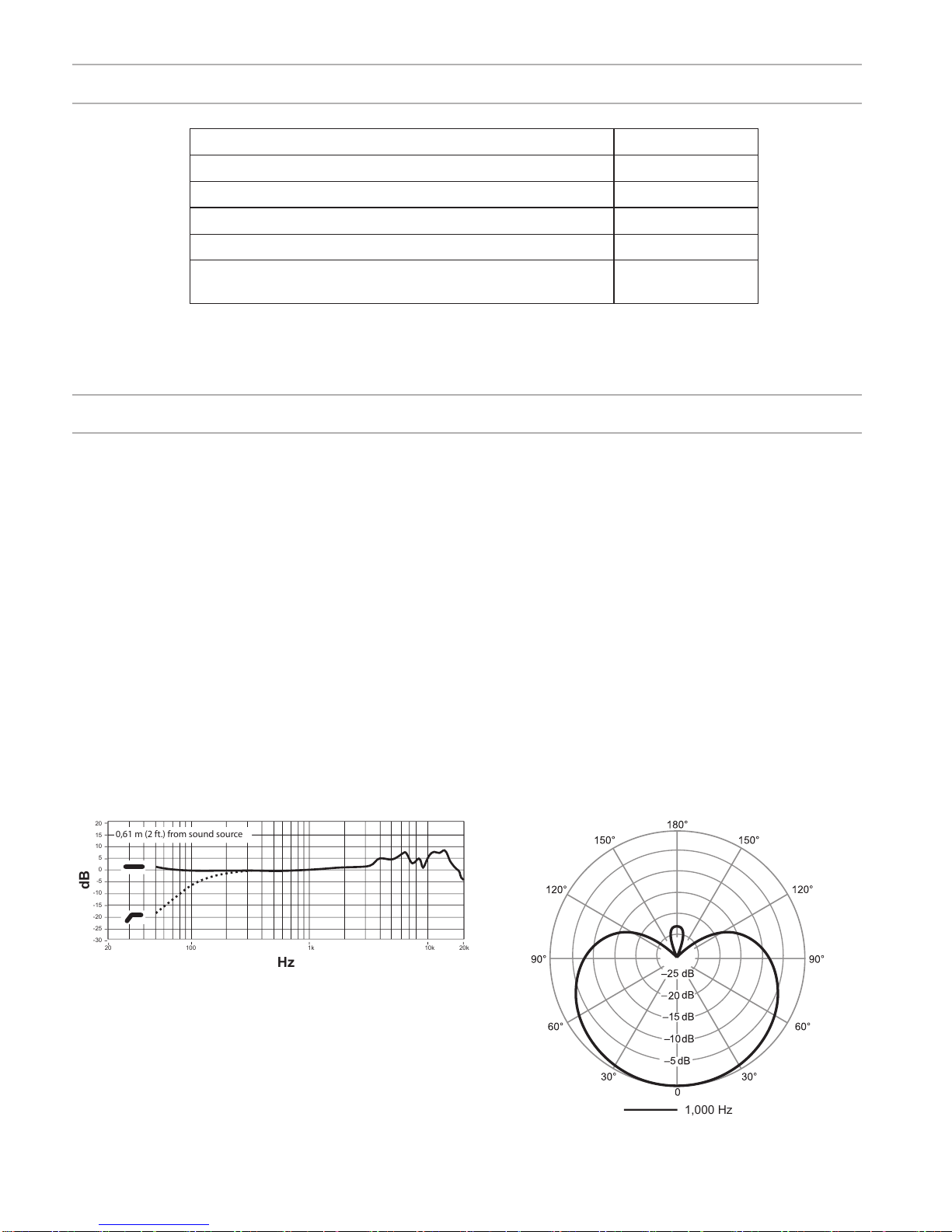

Typical Frequency Response
1,000 Hz
Typical Polar Pattern
Optional Accessories and Replacement Parts

7
Certifications
This product meets the Essential Requirements of all relevant European directives and is eligible for CE marking.
The CE Declaration of Conformity can be obtained from: www.shure.com/europe/compliance
Authorized European representative:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]

8
PGA27
Félicitations pour avoir acheté un microphone de la nouvelle
série PG Alta de Shure. La série PG Alta offre un son de
qualité professionnelle à un prix abordable, avec des solutions
permettant de capter quasiment n’importe quelle source,
dont la voix, les instruments acoustiques, les batteries et les
instruments électriques amplifiés. Adaptés au live comme
aux enregistrements en studio, les microphones PG Alta
sont conçus pour durer et respectent les normes qualitatives
rigoureuses qui rendent tous les produits Shure fiables et
dignes de confiance
Règles générales d’utilisation
• Ne couvrir aucune partie de la grille du microphone avec la
main car cela dégradera les performances du microphone.
• Diriger le microphone vers la source sonore désirée (telle
qu’un orateur, un chanteur ou un instrument) et à l’opposé
des sources sonores indésirables.
• Placer le microphone le plus près possible de la source
sonore.
• Pour obtenir davantage de graves, placer le microphone le
plus près possible de la source sonore.
• Utiliser un seul microphone pour chaque source sonore.
• Pour un meilleur gain avant Larsen, utiliser moins de
microphones.
• La distance entre les microphones doit être d’au moins
trois fois celle de chaque microphone à sa source (règle
3:1).
• Placer les microphones le plus loin possible des surfaces
réfléchissantes.
• Si le microphone est utilisé à l’extérieur, le munir d’une
bonnette anti-vent.
• Éviter de manipuler le microphone outre mesure afin
de minimiser la captation des bruits mécaniques et des
vibrations.
Branchement à un mélangeur ou ordinateur
Câbles
Utiliser uniquement des câbles (à trois conducteurs)
symétriques. Sinon, le câble ne transmettra pas
l’alimentation fantôme au microphone. Si l’on utilise un
adaptateur pour les entrées de 6,5 mm (1/4"), il doit avoir
des contacts TRS.

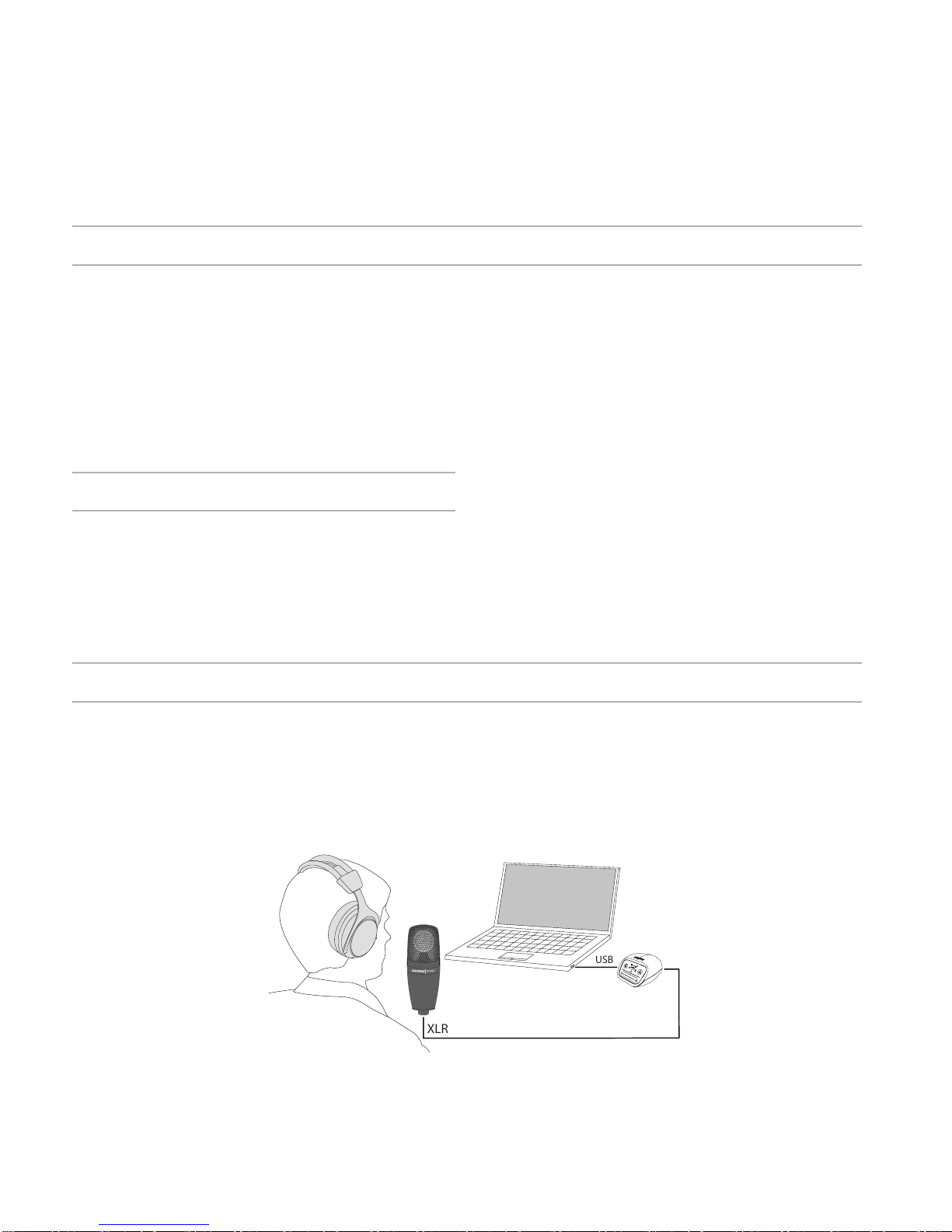

Ordinateur
Pour transmettre le son directement à un ordinateur,
utiliser une interface audio USB avec une entrée de
microphone XLR qui fournit une alimentation fantôme de
+48 V, comme l’interface MVi de Shure.
USB
XLR

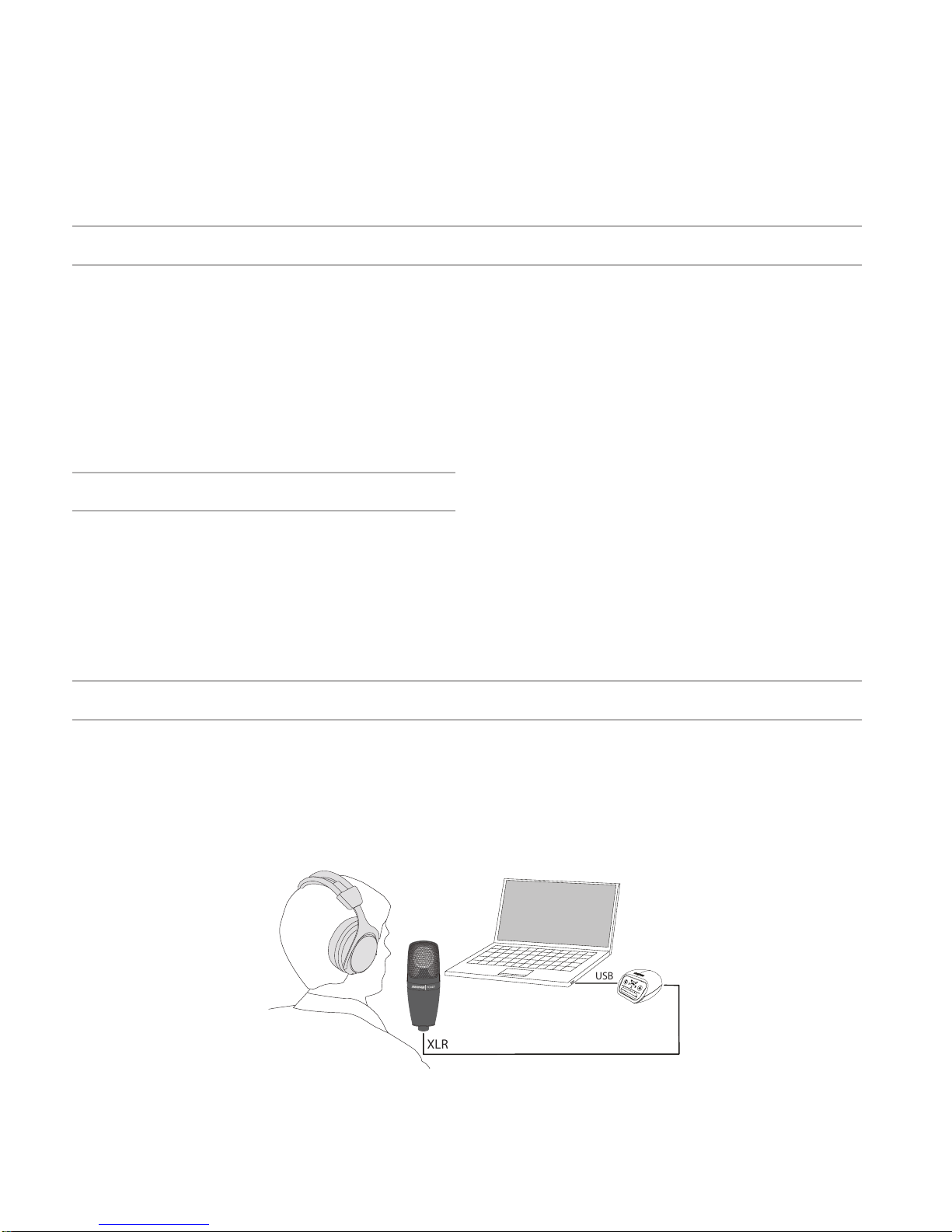

Branchement à un ordinateur au moyen de l’interface audio MVi de Shure
Microphones PG Alta

9
Mélangeur
Lors que l’on raccorde le microphone à un mélangeur, utiliser uniquement des entrées au niveau du microphone
symétriques avec alimentation fantôme. La plupart des mélangeurs intègrent un interrupteur pour l’alimentation fantôme, il
faut donc s’assurer que l’alimentation fantôme est activée pour ce canal.
Alimentation fantôme
Tous les microphones électrostatiques exigent une alimentation fantôme pour fonctionner. Ce microphone donne les meilleurs
résultats avec une alimentation 48 V c.c. (IEC-61938), mais il peut fonctionner à des tensions plus basses.
L’alimentation fantôme est fournie par le mélangeur ou l’interface audio raccordé(e) au microphone et nécessite l’utilisation
d’un câble de microphone symétrique : XLR-XLR ou XLR-TRS. Dans la plupart des cas, un interrupteur ou un bouton permet
d’activer l’alimentation fantôme. Voir le guide d’utilisation du mélangeur ou de l’interface pour plus de détails.
Utilisation
Mise en place du microphone
Le logo apparaît sur le devant du microphone.
Placer le microphone de telle sorte que ce côté soit en face
de la source sonore.
Montage du microphone
Utiliser la monture silentbloc fournie pour monter le
microphone. Pour fixer le microphone, l’insérer dans la
monture et serrer l’anneau du bas.
Effet de proximité
Les microphones directionnels amplifient progressivement les
fréquences graves lorsque le microphone est rapproché de la
source. Ce phénomène, appelé effet de proximité, peut être
souhaité pour obtenir un son plus chaud et plus puissant.

10
Réglage de l’atténuation
Le sélecteur d’atténuation permet de réduire le niveau du signal sans modifier la réponse en fréquence. Ceci évite que des
sons extrêmement puissants entraînent une surmodulation du microphone.
0 dB pour les niveaux sonores « faibles » à « normaux ».
-15 dB pour les sources sonores extrêmement puissantes, telles que les batteries, les cuivres ou les amplificateurs de
guitares puissants.
Interrupteur de réponse en basse fréquence
L’interrupteur de réponse en basse fréquence modifie la réponse en fréquence du microphone.
Réponse plate (contournement)
Ce réglage offre un son naturel sans réduction des basses fréquences. Utiliser le réglage plat pour enregistrer des sources
qui s’étendent au-delà de la plage de basses fréquences (piano, basse, percussions, etc.).
Coupure des basses fréquences
Ce réglage offre une réduction en basses fréquences pour réduire le bruit ou modifier la tonalité. Utiliser ce réglage pour :
- Réduire les vibrations provenant du sol et les bruits ambiants à basse fréquence provenant des systèmes de chauffage et
de climatisation
- Réduire le volume des basses fréquences qui rendent le son des instruments terne ou sourd
- Modifier la tonalité de sources qui ne produisent pas beaucoup de graves (violon, guitare acoustique, flûte, etc.)
- Réduire les plosives (son produit lorsqu’un chanteur prononce un mot commençant par la lettre P). Si possible, utiliser un
filtre anti-pop seul ou en combinaison avec le réglage de réduction des basses fréquences.
Applications
Le tableau suivant peut servir de base pour plusieurs instruments. Shure propose des publications de formation
supplémentaires sur le positionnement des microphones et les techniques d’enregistrement. Pour plus de détails, visiter www.
shure.com.
Application Distance de la source Conseils
Voix 2-8 cm (1-3 po) Utiliser un filtre anti-pop (Shure PS-6) contre les plosives.
Guitare
acoustique
15-30 cm (6-12 po) Placer le microphone près de la rosace pour un son
riche, ou près de la 12ème frette pour un son équilibré
et naturel.
Percussions 1-2 m (3-6 pi) Placer le microphone devant le kit de percussions pour
capter davantage la grosse caisse, ou en overhead (au-
dessus du kit, face vers le bas) pour capter davantage
les cymbales. Il est possible de placer des microphones
Shure supplémentaires sur chaque percussion pour un
mixage plus flexible et un son plus plein.
Amplificateurs 2-15 cm (1-6 po) Orienter le microphone vers le centre de l’enceinte pour
un son clair et agressif, ou vers le bord de l’enceinte pour
un son doux.
Instruments
à cordes et
cuivres
30 cm - 2 m (1-6 pi) Pour un seul instrument, placer le microphone près de
la source. Pour une formation de cuivres ou de cordes,
disposer les musiciens à égale distance du microphone.
Groupe Orienter le microphone face
au groupe, en le centrant
entre les instruments.
Utiliser le sélecteur d’atténuation de -15 dB si le groupe
est très bruyant pour éviter toute distorsion.
Conseil : du fait de l’effet de proximité, plus le microphone est proche de la source, plus le son est riche. Plus le microphone
est éloigné de la source, plus le son d’ambiance est accentué.

11
Câble (XLR-XLR) de 7,6 m (25 pi)7.6 m (25 ft.) Cable (XLR-XLR) C25J
Adaptateur de filetage 5/8” à 3/8”5/8" to 3/8" Thread Adapter 31A1856
Adaptateur de pied de microphone Microphone Stand Adapter 95A15045
Suspension élastique ShureLock®A27SM
Popper Stopper®PS-6
Bonnette anti-ventBlack Foam Windscreen for BETA 27, KSM27,
KSM32, KSM42, KSM44, KSM44A, PG27, PG42 and SM27
A32WS
Caractéristiques
Type
Condensateur à électret
Courbe de directivité
Cardioïde
Réponse en fréquence
20 à 20,000 Hz
Impédance de sortie
à 1 kHz, tension en circuit ouvert
115Ω,réelle
Sensibilité
à 1 kHz, tension en circuit ouvert
-35 dBV/Pa [1] (17,8 mV)
SPL maximum
1 kHz avec DHT de 1 %, Charge de 1 kΩ
130 dB SPLAtténuateur désactivé (145 dB SPLAtténuateur activé)
Polarité
Une pression acoustique positive sur le diaphragme produit une
tension positive sur la broche 2 par rapport à la broche 3.
Interrupteur
Atténuateur de 15 dB, Filtre passe-haut
Connecteur
Audio professionnel à trois broches (XLR), mâle
Poids
453 g (1,0 lb)
Boîtier
Zinc moulé
Alimentation
48 V c.c. alimentation fantôme (3,9 mA)
[1] 1 Pa=94 dB SPL
20
15
10
5
0
-30
-25
-20
-15
-10
-5
dB
Hz
20 100 1k 10k 20k
0,61 m (2 ft.) from sound source
Réponse en fréquence typique
1,000 Hz
Courbe de directivité typique
Accessoires en option et pièces de rechange

12
Homologations
Ce produit est conforme aux exigences essentielles de toutes les directives européennes applicables et est autorisé à porter la
marque CE.
La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/compliance
Représentant agréé européen :
Shure Europe GmbH
Siège Europe, Moyen-Orient et Afrique
Service : Homologation EMA
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Allemagne
Téléphone : 49-7262-92 49 0
Télécopie : 49-7262-92 49 11 4
Courriel : [email protected]

13
PGA27
Glückwunsch zum Kauf eines neuen Mikrofons der Shure-
Serie PG Alta. Die Serie PG Alta bietet Audio in Profiqualität
zu einem erschwinglichen Preis mit Lösungen zur Abnahme
fast jeglicher Schallquelle, einschließlich Sprache/Gesang,
akustische Instrumente, Schlagzeug und verstärkte
Elektroinstrumente. PG Alta Mikrofone eignen sich für Live-
und Studioanwendungen, sind für lange Haltbarkeit konstruiert
und erfüllen dieselben strengen Qualitätsprüfnormen, durch
die sich alle Shure-Produkte als vertrauenswürdig und
zuverlässig auszeichnen.
Allgemeine Regeln für den
Gebrauch
• Keinen Teil des Mikrofongrills mit der Hand verdecken, da
die Leistung des Mikrofons dadurch beeinträchtigt wird.
• Das Mikrofon auf die gewünschte Schallquelle (z. B. den
Sprecher, Sänger oder das Instrument) und weg von
unerwünschten Schallquellen richten.
• Das Mikrofon so nahe wie möglich an der gewünschten
Schallquelle platzieren.
• Das Mikrofon sehr nahe platzieren, um eine zusätzliche
Bassanhebung zu erzielen.
• Nur ein Mikrofon zum Abnehmen einer einzelnen
Schallquelle verwenden.
• Um eine bessere Rückkopplungssicherheit zu erzielen,
weniger Mikrofone verwenden.
• Den Abstand zwischen Mikrofonen mindestens dreimal so
groß wie den Abstand des Mikrofons zu der Schallquelle
halten (Regel „Drei zu Eins“).
• Mikrofone möglichst weit weg von akustischen
Reflexionsflächen platzieren.
• Bei Einsatz des Mikrofons im Freien einen Windschutz
anbringen.
• Das Mikrofon möglichst ruhig in der Hand halten,
um mechanische Störgeräusche und Vibrationen zu
minimieren.
Anschließen an einen Mischer oder Computer
Kabel
Nur symmetrische Dreileiterkabel verwenden. Sonst leitet
das Kabel keine Phantomspeisung zum Mikrofon. Bei
Verwendung eines Adapters für 6,5-m-Eingänge (1/4 Zoll)
muss dieser über TRS-Kontakte verfügen.
Computer
Um Tonsignale direkt an einen Computer zu senden, eine
USB-Audioschnittstelle mit einem XLR-Mikrofoneingang
verwenden, der eine +48-V-Phantomspeisung liefert wie
z. B. eine Shure MVi.
USB
XLR
Anschließen an einen Computer mithilfe der Shure MVi-Audioschnittstelle
PG Alta Mikrofone

14
Mischer
Zum Anschließen an einen Mischer nur symmetrische, Mikrofonpegel-Eingänge mit Phantomspeisung verwenden.
Die meisten Mischer verfügen über einen Schalter für die Phantomspeisung. Deshalb darauf achten, dass die
Phantomspeisung für diesen Kanal eingeschaltet ist.
Phantomspeisung
Alle Kondensatormikrofone benötigen Phantomspeisung, damit sie funktionieren. Das Mikrofon funktioniert am besten mit
einem 48-V-Gleichstrom-Netzteil (IEC-61938), es kann jedoch auch mit einer niedrigeren Spannung betrieben werden.
Für die Phantomspeisung sorgt der Mischer oder die Audioschnittstelle, an die das Mikrofon angeschlossen ist, und erfordert
ein symmetrisches Mikrofonkabel. XLR-zu-XLR bzw. XLR-zu-TRS. In den meisten Fällen ist ein Schalter zum Einschalten der
Phantomspeisung vorhanden. Weitere Informationen sind in der Bedienungsanleitung für den Mischer oder die Schnittstelle zu
finden.
Betrieb
Platzierung des Mikrofons
Die Vorderseite des Mikrofons weist das -Logo auf.
Diese Seite zur Schallquelle richten.
Befestigung des Mikrofons
Den mitgelieferten Erschütterungsabsorber für die Anbringung
des Mikrofons verwenden. Das Mikrofon zum Befestigen in
den Erschütterungsabsorber einsetzen und den Ring unten
anziehen.
Nahbesprechungseffekt
Richtmikrofone verstärken bei Annäherung des Mikrofons an
die Klangquelle tiefe Frequenzen mehr. Diese Eigenschaft
wird als Nahbesprechungseffekt bezeichnet und kann zum
Erzeugen eines wärmeren, kräftigeren Klangs verwendet
werden.

15
Einstellung der Vordämpfung
Das Dämpfungsglied ermöglicht die Absenkung des Signals direkt nach der Kapsel, ohne den Frequenzgang zu verändern.
Dadurch kann das Clipping des Vorverstärkers bei extrem hohen Schalldruckpegeln verhindert werden.
0 dB Für „leise“ bis „normale“ Schallpegel.
-15 dB Zur Verwendung mit extrem lauten Schallquellen wie Schlagzeug, Hörnern oder bei der Abnahme von E-Gitarren.
Schalter für den Hochpass-Filter
Mit dem Schalter für den Hochpass-Filter wird der Frequenzgang des Mikrofons verändert.
Linearer Frequenzgang (Bypass)
Diese Einstellung sorgt für einen natürlichen Klang ohne Niederfrequenzabsenkung. Beim Aufnehmen von Tonquellen im
niederen Frequenzbereich (Klavier, Bass, Schlagzeug) die lineare Einstellung verwenden.
Steilflankiger Hochpassfilter
Diese Einstellung sorgt für eine Reduktion der niederen Frequenzen, um Geräusche zu dämpfen oder den Klang zu
modellieren. Verwendung dieser Einstellung:
- Verringert Bodenrumpeln und niederfrequente Raumgeräusche von Heizungs- und Klimaanlagen.
- Verringert den Lautstärkepegel niederer Frequenzen, durch die Instrumente dumpf oder schwach klingen.
- Modelliert den Klang bei Tonquellen, die nicht viel Bass erzeugen (Geige, akustische Gitarre, Flöte usw.).
- Verringert Plosivlaute (der hörbare „Popp“, wenn ein Sänger ein mit P beginnendes Wort äußert). Nach Möglichkeit einen
Poppfilter allein oder zusammen mit der Einstellung zur Niederfrequenzabsenkung verwenden.
Verwendungsmöglichkeiten
Die folgende Tabelle dient als grundlegender Ausgangspunkt für mehrere Instrumente. Shure bietet zusätzliche informative
Publikationen zur Mikrofonplatzierung und zu Aufzeichnungstechniken. Weitere Informationen sind im Internet unter www.
shure.de zu finden.
Verwendungszweck Abstand von der
Schallquelle
Tipps
Stimme 2-8 cm (1-3 Zoll) Einen Poppfilter (Shure PS-6) zum Verhindern von Plosivlauten
verwenden.
Akustische Gitarre 15-30 cm (6-12 Zoll) Für einen vollen Ton nahe am Schallloch oder für einen
symmetrischen, natürlichen Ton am 12. Bund platzieren.
Trommeln 1-2 m (3-6 Fuß) Vor dem Drum-Set platzieren, um mehr von der Bassdrum zu
erfassen oder als Overhead (über dem Set, nach unten gerichtet)
zum besseren Erfassen der Becken. Für mehr Flexibilität beim
Mischen und einen satteren Klang ist die Platzierung weiterer
Shure-Mikrofone an einzelnen Trommeln ist in Betracht zu
ziehen.
Verstärker 2-15 cm (1-6 Zoll) Für einen klaren, aggressiven Klang auf die Mitte des
Lautsprechers oder für einen weichen Klang auf den Rand des
Lautsprechers richten.
Saiteninstrumente oder
Blasinstrumente
30 cm - 2 m (1-6 Fuß) Das Mikrofon für ein einzelnes Instrument nahe an der
Schallquelle platzieren. Für eine Bläser- oder Streichersektion die
Musiker im gleichen Abstand zum Mikrofon anordnen.
Komplette Band Mittig zwischen den
Instrumenten auf die
Gruppe gerichtet.
Wenn die Band sehr laut ist, den -15-dB-Bedämpfungsschalter
verwenden, um eine Verzerrung zu verhindern.
Tipp: Eine nahe Platzierung des Mikrofons führt aufgrund des Nahbesprechungseffekts zu einem vollen Klang. Die Platzierung
des Mikrofons in größerer Entfernung von der Schallquelle erzielt mehr Raumatmosphäre.

16
7,6-m-Kabel (XLR-XLR)7.6 m (25 ft.) Cable (XLR-XLR) C25J
5/8 Zoll zu 3/8 Zoll Gewindeadapter5/8" to 3/8" Thread
Adapter
31A1856
Mikrofonklammer Microphone Stand Adapter 95A15045
ShureLock®-Erschütterungsabsorber mit Gummiisolierung A27SM
Popper Stopper®PS-6
WindschutzBlack Foam Windscreen for BETA 27, KSM27,
KSM32, KSM42, KSM44, KSM44A, PG27, PG42 and SM27
A32WS
Technische Daten
Typ
Elektret-Kondensator
Richtcharakteristik
Niere
Frequenzgang
20 bis 20,000 Hz
Ausgangsimpedanz
bei 1 kHz, Leerlaufspannung
115Ω,Istwert
Empfindlichkeit
bei 1 kHz, Leerlaufspannung
-35 dBV/Pa [1] (17,8 mV)
Maximaler Schalldruckpegel
1 kHz bei 1 % Gesamtklirrfaktor, 1 kΩ Last
130 dB SchalldruckpegelDämpfungsglied aus (145 dB
SchalldruckpegelDämpfungsglied ein)
Polarität
Positiver Druck an der Membran erzeugt positive Spannung an Pin 2
in Bezug auf Pin 3.
Schalter
15-dB-Dämpfungsglied, Hochpass-Filter
Stecker
Dreipoliger (XLR) Profi-Audiostecker
Gewicht
453 g (1,0 lbs)
Gehäuse
Zinkguss
Versorgungsspannungen
48 V DC Phantomspeisung (3,9 mA)
[1] 1 Pa=94 dB SPL
20
15
10
5
0
-30
-25
-20
-15
-10
-5
dB
Hz
20 100 1k 10k 20k
0,61 m (2 ft.) from sound source
Typischer Frequenzgang
1,000 Hz
Typische Richtcharakteristik
Optionales Zubehör und Ersatzteile

17
Zulassungen
Dieses Produkt entspricht den Grundanforderungen aller relevanten Richtlinien der Europäischen Union und ist zur CE-
Kennzeichnung berechtigt.
Die CE-Übereinstimmungserklärung ist erhältlich bei: www.shure.com/europe/compliance
Bevollmächtigter Vertreter in Europa:
Shure Europe GmbH
Zentrale für Europa, Nahost und Afrika
Abteilung: EMEA-Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Deutschland
Telefon: [phone]
Telefax: 49-7262-92 49 11 4
E-Mail: [email protected]

18
PGA27
Le felicitamos por su compra de un micrófono serie PG Alta
de Shure. Los micrófonos de la serie PG Alta entregan audio
de calidad profesional a un precio económico, con soluciones
para captar casi cualquier fuente sonora, incluyendo voz,
instrumentos acústicos, tambores e instrumentos eléctricos
amplificados. Adecuado para uso en vivo y en estudios,
los micrófonos PG Alta están fabricados para perdurar, y
satisfacen las mismas normas rigurosas de calidad que hacen
que todos los productos Shure sean dignos de confianza y
duraderos.
Reglas generales de uso
• No cubra parte alguna de la rejilla del micrófono con
la mano, ya que esto tiene un efecto adverso sobre el
rendimiento del micrófono.
• Oriente el micrófono hacia la fuente sonora deseada (tal
como un orador, cantante o instrumento) y aléjelo de las
fuentes no deseadas.
• Coloque el micrófono lo más cerca posible a la fuente
sonora deseada.
• Acérquese al micrófono para obtener mayor respuesta de
frecuencias bajas.
• Utilice sólo un micrófono para captar una sola fuente
sonora.
• Para una mejor ganancia antes de la realimentación, use
menos micrófonos.
• La distancia entre un micrófono y otro deberá ser al menos
tres veces la distancia de cada micrófono a su fuente
(regla de "tres a uno").
• Aleje los micrófonos lo más posible de las superficies
reflectoras.
• Instale un paravientos si se usa el micrófono a la
intemperie.
• Evite el manejo excesivo para reducir la captación de
ruidos mecánicos y vibraciones.
Conexión a una consola mezcladora o computadora
Cables
Utilice únicamente cables equilibrados (con tres
conductores). De lo contrario, el cable no transmitirá la
alimentación phantom al micrófono. Si se va a utilizar
un adaptador para las entradas de 6,5 mm (1/4 pulg), el
mismo deberá tener contactos de punta/anillo/manguito
(TRS).
Computadora
Para entregar la señal de audio directamente a una
computadora, utilice una interface de audio tipo USB
con una entrada XLR para micrófono que suministre una
alimentación phantom de +48 V, tal como la Shure MVi.
USB
XLR
Conexión a una computadora con la interface de audio Shure MVi
Micrófonos PG Alta

19
Mezcladora
Cuando se conecta a una consola mezcladora, utilizar únicamente entradas equilibradas, de nivel de micrófono, con
alimentación phantom. La mayoría de las consolas mezcladoras tienen un interruptor para alimentación phantom, así que
compruebe que se haya conectado la alimentación phantom para el canal correspondiente.
Alimentación phantom
Todos los micrófonos de condensador requieren alimentación phantom para funcionar. Este micrófono ofrece un mejor
desempeño si se emplea con una fuente de 48 VCC (IEC-61938), pero puede funcionar con voltajes más bajos.
La alimentación phantom es suministrada por la consola mezcladora o la interface de audio a la cual se conecta el micrófono,
y exige el uso de un cable de micrófono equilibrado: XLR a XLR o XLR a TRS. En la mayoría de los casos, hay un interruptor
o botón que activa la alimentación phantom. Consulte la guía del usuario de la consola mezcladora o de la interface de audio
para obtener información adicional.
Uso
Colocación del micrófono
La parte delantera del micrófono se identifica por medio del
logotipo . Coloque este lado hacia la fuente sonora.
Montaje del micrófono
Utilice el montaje amortiguado para montar el micrófono.
Para fijar el micrófono, colóquelo en el montaje amortiguado y
apriete el anillo en la parte inferior.
Efecto de proximidad
Los micrófonos direccionales aumentan progresivamente las
frecuencias bajas a medida que el micrófono se coloca más
cerca a la fuente. Este fenómeno, conocido como el efecto de
proximidad, puede usarse para crear un sonido más cálido y
fuerte.

20
Ajuste de la atenuación
El interruptor de atenuación le permite reducir el nivel de la señal sin alterar la respuesta de frecuencias. Esto puede evitar que
señales extremadamente intensas sobrecarguen el micrófono.
0dB Para niveles sonoros "bajos" a "normales".
-15dB Para utilizarse con fuentes sonoras extremadamente intensas como tambores, instrumentos de viento o
amplificadores de guitarra.
Interruptor de respuesta de frecuencias bajas
Los interruptores de respuesta de frecuencias bajas modifican la respuesta de frecuencias del micrófono.
Respuesta uniforme (derivación)
Esta selección proporciona un sonido natural sin reducción de las frecuencias bajas. Utilice la selección de respuesta
uniforme para grabar fuentes cuyos sonidos se extienden hacia la gama de frecuencias bajas (piano, bajo, percusión, etc.).
Corte de frecuencias bajas
Esta selección proporciona una reducción de las frecuencias bajas para reducir el ruido o modificar el tono. Utilice esta
selección para:
- Reducir los ruidos transmitidos por el piso y los ruidos de baja frecuencia causados por los sistemas de calefacción y aire
acondicionado.
- Reducir el volumen de frecuencias bajas que hacen que los instrumentos suenen opacos o sin brillo.
- Modificar el tono en fuentes que no producen muchos sonidos graves (violines, guitarras acústicas, flautas, etc.)
- Reducir los sonidos oclusivos (los que se escuchan cuando un vocalista pronuncia una palabra que empieza con la letra
P). De ser posible, utilice un filtro de chasquidos solo o junto con la selección de reducción de frecuencia baja.
Aplicaciones
La tabla siguiente proporciona un punto de partida básica para varios instrumentos. Shure ofrece varias publicaciones
educativas sobre la colocación de micrófonos y técnicas de grabación. Visite www.shure.com para más información.
Uso Distancia de la fuente Sugerencias
Voz 2-8 cm (1-3 pulg) Utilice un filtro contra chasquidos (Shure PS-6) para evitar los
sonidos oclusivos.
Guitarra
acústica
15-30 cm (6-12 pulg) Colóquelo cerca de la boca para obtener un sonido lleno, o cerca del
12° traste para obtener un sonido equilibrado y natural.
Tambores 1-2 m (3-6 pies) Colóquelo delante de la batería para captar más sonido del bombo o
suspendido (encima de la batería, orientado hacia abajo) para captar
más sonido de los platillos. Considere el uso de micrófonos Shure
colocados en tambores individuales para mayor flexibilidad en la
mezcla y para obtener un sonido más lleno.
Amplificadores 2-15 cm (1-6 pulg) Oriéntelo hacia el centro del altavoz para obtener un sonido claro y
agresivo, o hacia el borde del altavoz para un sonido más suave.
Instrumentos de
cuerdas o de
viento
30 cm - 2 m (1-6 pies) En el caso de un solo instrumento, coloque el micrófono cerca de la
fuente. En el caso de una sección de cuerdas o vientos, disponga
a los músicos de manera que se encuentren equidistantes del
micrófono.
Banda completa Orientado hacia el
grupo, centrado entre
los instrumentos
Utilice el interruptor de atenuación de -15 dB si la banda es muy
sonora, a fin de evitar la distorsión.
Sugerencia: La colocación cercana del micrófono produce un sonido más lleno debido al efecto de proximidad. Si se coloca un
micrófono más alejado de la fuente, se capta una mayor parte del sonido ambiental de la sala.
