SICK LBV 311-NAMUR User manual

D
F
GB
S
B E T R I E B S A N L E I T U N G
L B V 3 1 1
-N A M U R

Inhaltsverzeichnis
1Zu diesem Dokument
1.1Funktion.................................. 4
1.2Zielgruppe ................................ 4
1.3Verwendete Symbolik ........................ 4
2ZuIhrer Sicherheit
2.1Autorisiertes Personal........................ 5
2.2BestimmungsgemäßeVerwendung . . . . . . . . . . . . . . 5
2.3Warnung vor Fehlgebrauch . . . . . . . . . . . . . . . . . . . . 5
2.4Allgemeine Sicherheitshinweise. . . . . . . . . . . . . . . . . 5
2.5Sicherheitskennzeichen am Gerät ............... 6
2.6CE-Konformität............................. 6
2.7Sicherheitshinweise fürEx-Bereiche . . . . . . . . . . . . . 6
3Produktbeschreibung
3.1Aufbau................................... 7
3.2Arbeitsweise .............................. 7
3.3Bedienung ................................ 8
3.4Lagerung und Transport . . . . . . . . . . . . . . . . . . . . . . 9
4Montieren
4.1Allgemeine Hinweise ........................ 10
4.2Montagehinweise ........................... 11
5An die Spannungsversorgung anschließen
5.1Anschluss vorbereiten........................ 16
5.2Anschlussschritte ........................... 16
5.3Anschlussplan Einkammergehäuse . . . . . . . . . . . . . . 17
5.4Anschlussplan -Ausführung IP 66/IP 68,1bar. . . . . . 19
6InBetrieb nehmen
6.1Allgemein................................. 20
6.2Bedienelemente ............................ 20
6.3Funktionstabelle ............................ 21
6.4Wiederkehrender Funktionstest . . . . . . . . . . . . . . . . . 22
7Instandhalten und Störungen beseitigen
7.1Wartung.................................. 25
7.2Störungen beseitigen ........................ 25
7.3Elektronikeinsatz tauschen . . . . . . . . . . . . . . . . . . . . 26
7.4Das Gerät reparieren ........................ 27
8Ausbauen
8.1Ausbauschritte ............................. 28
8.2Entsorgen ................................ 28
9Anhang
9.1Technische Daten .......................... 29
2LBV 311 • - NAMUR
Inhaltsverzeichnis
39159-DE-110617

9.2Maße.................................... 33
Ergänzende Dokumentation
Information:
Je nach bestellter Ausführung gehört ergänzende Dokumentation zum
Lieferumfang.Diese finden Sie im Kapitel "Produktbeschreibung".
Anleitungen fürZubehör und Ersatzteile
Tipp:
Für den sicheren Einsatz und Betrieb Ihres LBV 311 bieten wir
Zubehör und Ersatzteile an.Die zugehörigen Dokumentationen sind:
l36052 -Elektronikeinsatz LBV Serie 300
Redaktionsstand:2011-06-17
LBV 311 • - NAMUR 3
Inhaltsverzeichnis
39159-DE-110617

1Zu diesem Dokument
1.1Funktion
Die vorliegende Betriebsanleitung liefert Ihnen die erforderlichen
Informationen fürMontage,Anschluss und Inbetriebnahme sowie
wichtige Hinweise fürWartung und Störungsbeseitigung.Lesen Sie
diese deshalb vor der Inbetriebnahme und bewahren Sie sie als
Produktbestandteil in unmittelbarer Nähe des Gerätes jederzeit
zugänglich auf.
1.2Zielgruppe
Diese Betriebsanleitung richtet sich an ausgebildetes Fachpersonal.
Der Inhalt dieser Anleitung muss dem Fachpersonal zugänglich
gemacht und umgesetzt werden.
1.3Verwendete Symbolik
Information,Tipp,Hinweis
Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen.
Vorsicht:Bei Nichtbeachten dieses Warnhinweises können
Störungen oder Fehlfunktionen die Folge sein.
Warnung:Bei Nichtbeachten dieses Warnhinweises kann ein Perso-
nenschaden und/oder ein schwerer Geräteschaden die Folge sein.
Gefahr:Bei Nichtbeachten dieses Warnhinweises kann eine ernst-
hafte Verletzung von Personen und/oder eine Zerstörung des Gerätes
die Folge sein.
Ex-Anwendungen
Dieses Symbol kennzeichnet besondere Hinweise fürEx-Anwen-
dungen.
lListe
Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende
Reihenfolge.
àHandlungsschritt
Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt.
1Handlungsfolge
Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand-
lungsschritte.
4LBV 311 • - NAMUR
1Zu diesem Dokument
39159-DE-110617

2ZuIhrer Sicherheit
2.1Autorisiertes Personal
Sämtliche in dieser Betriebsanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
Bei Arbeiten am und mit dem Gerät ist immer die erforderliche
persönliche Schutzausrüstung zu tragen.
2.2BestimmungsgemäßeVerwendung
Der LBV 311 ist ein Sensor zur Grenzstanderfassung.
Detaillierte Angaben zum Einsatzbereich finden Sie im Kapitel
"Produktbeschreibung".
Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer
Verwendung entsprechend den Angaben in der Betriebsanleitung
sowie in den evtl.ergänzenden Anleitungen gegeben.
Eingriffeüber die in der Betriebsanleitung beschriebenen Hand-
habungen hinaus dürfen aus Sicherheits-und Gewährleistungsgrün-
den nur durch vom Hersteller autorisiertes Personal vorgenommen
werden.Eigenmächtige Umbauten oder Veränderungen sind aus-
drücklich untersagt.
2.3Warnung vor Fehlgebrauch
Bei nicht sachgerechter oder nicht bestimmungsgemäßer Verwen-
dung können von diesem Gerät anwendungsspezifische Gefahren
ausgehen,so z.B.ein Überlauf des Behälters oder Schäden an
Anlagenteilen durch falsche Montage oder Einstellung.
2.4Allgemeine Sicherheitshinweise
Das Gerät entspricht dem Stand der Technik unter Beachtung der
üblichen Vorschriften und Richtlinien.Durch den Anwender sind die
Sicherheitshinweise in dieser Betriebsanleitung,die landesspezifi-
schen Installationsstandards sowie die geltenden Sicherheitsbestim-
mungen und Unfallverhütungsvorschriften zu beachten.
Das Gerät darf nur in technisch einwandfreiem und betriebssicheren
Zustand betrieben werden.Der Betreiber ist für den störungsfreien
Betrieb des Gerätes verantwortlich.
Der Betreiber ist ferner verpflichtet,während der gesamten Einsatz-
dauer die Übereinstimmung der erforderlichen Arbeitssicherheits-
maßnahmen mit dem aktuellen Stand der jeweils geltenden Regel-
werke festzustellen und neue Vorschriften zu beachten.
LBV 311 • - NAMUR 5
2ZuIhrer Sicherheit
39159-DE-110617

2.5Sicherheitskennzeichen am Gerät
Die auf dem Gerät angebrachten Sicherheitskennzeichen und -
hinweise sind zu beachten.
2.6CE-Konformität
Dieses Gerät erfüllt die gesetzlichen Anforderungen der zutreffenden
EG-Richtlinien.Mit der Anbringung des CE-Zeichens bestätigen wir
die erfolgreiche Prüfung.
2.7Sicherheitshinweise fürEx-Bereiche
Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits-
hinweise.Diese sind Bestandteil der Betriebsanleitung und liegen
jedem Gerät mit Ex-Zulassung bei.
6LBV 311 • - NAMUR
2ZuIhrer Sicherheit
39159-DE-110617

3Produktbeschreibung
3.1Aufbau
Der Lieferumfang besteht aus:
lGrenzstandsensor LBV 311
lDokumentation
-Dieser Betriebsanleitung
-Ex-spezifischen "Sicherheitshinweisen"(bei Ex-Ausführun-
gen)
-Ggf.weiteren Bescheinigungen
Der LBV 311 besteht aus den Komponenten:
lGehäusedeckel
lGehäuse mit Elektronik
lProzessanschluss mit Schwingstab
1
2
3

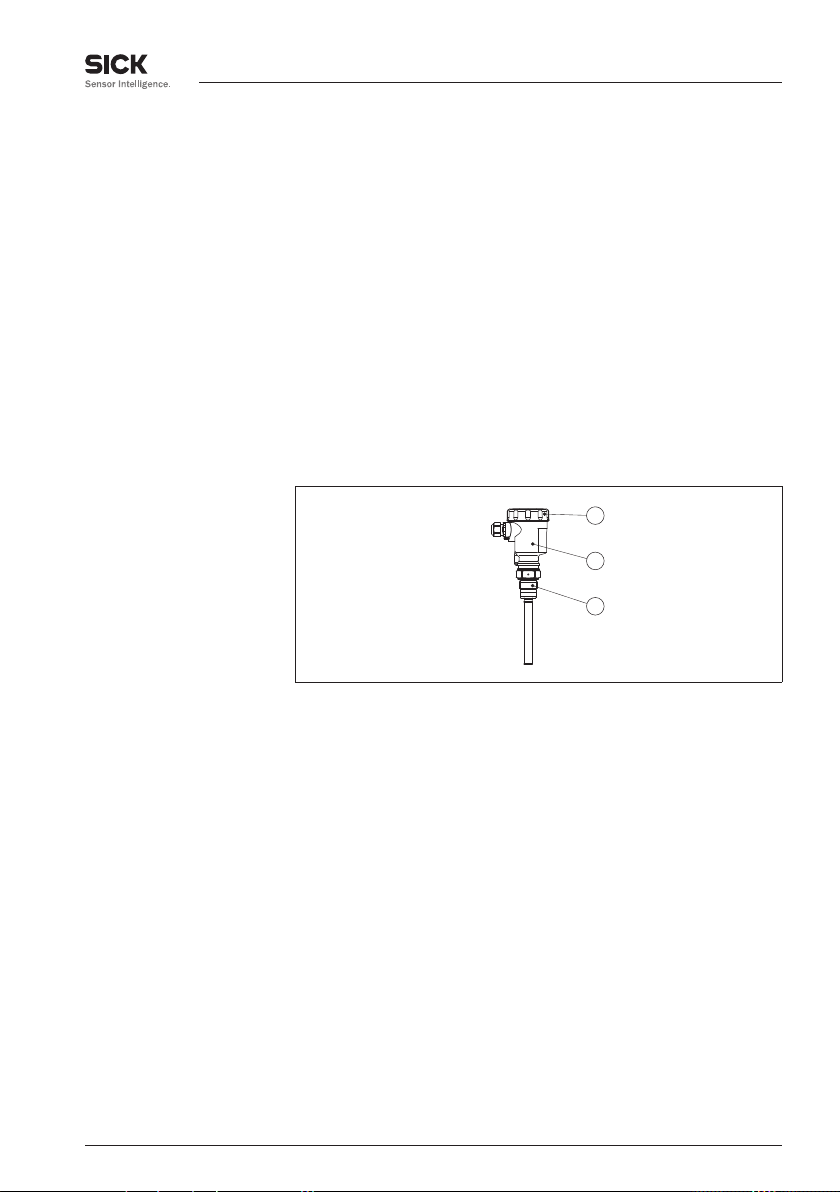

Abb.1:LBV 311 -mit Kunststoffgehäuse
1Gehäusedeckel
2Gehäuse mit Elektronik
3Prozessanschluss
Das Typschild enthält die wichtigsten Daten zur Identifikation und zum
Einsatz des Gerätes:
lArtikelnummer
lSeriennummer
lTechnische Daten
lArtikelnummern Dokumentation
Zusätzlich zum Typschild außen am Gerät finden Sie die Serien-
nummer auch im Inneren des Gerätes.
3.2Arbeitsweise
Der LBV 311 ist ein Grenzstandsensor mit Schwingstab zur
Grenzstanderfassung.
Er ist konzipiert für industrielle Einsätze in allen Bereichen der
Verfahrenstechnik und wird vorzugsweise in Schüttgütern eingesetzt.
Lieferumfang
Komponenten
Typschild
Einsatzbereich
LBV 311 • - NAMUR 7
3Produktbeschreibung
39159-DE-110617

Typische Anwendungen sind Überlauf-und Trockenlaufschutz.Durch
sein einfaches und robustes Messsystem lässt sich der LBV 311
nahezu unabhängig von den chemischen und physikalischen Eigen-
schaften des Schüttgutes einsetzen.
Er arbeitet auch unter starken Fremdvibrationen oder bei wechseln-
dem Füllgut.
Feststoffdetektion in Wasser
Wenn Sie den LBV 311 als Gerät zur Feststoffdetektion in Wasser
bestellt haben,ist der Schwingstab auf die Dichte des Wassers
abgeglichen.Bei Bedeckung mit Wasser (Dichte:1g/cm³/0.036 lbs/in)
meldet der LBV 311 unbedeckt.Erst wenn das Schwingelement
zusätzlich mit Feststoffen (z.B.Sand,Schlamm,Kies etc.) bedeckt
wird,meldet der Sensor eine Bedeckung.
Funktionsüberwachung
Der Elektronikeinsatz des LBV 311 überwacht kontinuierlich folgende
Kriterien:
lKorrekte Schwingfrequenz
lLeitungsbruch zum Piezoantrieb
Wird eine der genannten Funktionsstörungen erkannt,so meldet die
Elektronik dies über einen definierten Strom an das Auswertgerät.
Zusätzlich wird die Verbindungsleitung zum Schwingelement über-
wacht.
Der Schwingstab wird piezoelektrisch angetrieben und schwingt auf
seiner mechanischen Resonanzfrequenz von ca.360 Hz.Wird der
Schwingstab mit Füllgut bedeckt,ändert sich die Schwingamplitude.
Diese Änderung wird vom eingebauten Elektronikeinsatz erfasst und
in einen Schaltbefehl umgewandelt.
Der LBV 311 mit der NAMUR-Elektronik kann,je nach Ihren
Anforderungen,an verschiedene NAMUR-Trennschaltverstärker an-
geschlossen werden.Die Spezifikationen für die NAMUR-Trenn-
schaltverstärker finden Sie im Kapitel "Technische Daten".
Die Daten für die Spannungsversorgung finden Sie im Kapitel
"Technische Daten".
3.3Bedienung
In der Werkseinstellung können Füllgüter mit einer Dichte >0,05 g/cm³
(0.002 lbs/in³)gemessen werden.Bei Füllgütern mit niedriger Dichte
>0,02 g/cm³(0.0007 lbs/in³)kann das Gerät angepasst werden.
Auf dem Elektronikeinsatz finden Sie folgende Anzeige-und Bedie-
nelemente:
lKontrollleuchte zur Anzeige des Schaltzustandes (gelb)
lPotentiometer zur Anpassung an die Füllgutdichte
lBetriebsartenumschaltung zur Wahl des Schaltverhaltens (Kenn-
linienumkehr)
Funktionsprinzip
Spannungsversorgung
8LBV 311 • - NAMUR
3Produktbeschreibung
39159-DE-110617

lSimulationstaste
3.4Lagerung und Transport
Ihr Gerät wurde auf dem Weg zum Einsatzort durch eine Verpackung
geschützt.Dabei sind die üblichen Transportbeanspruchungen durch
eine Prüfung nach DIN EN 24180 abgesichert.
Bei Standardgeräten besteht die Verpackung aus Karton,ist umwelt-
verträglich und wieder verwertbar.Der Messfühler ist zusätzlich mit
einer Schutzkappe aus Pappe versehen.Bei Sonderausführungen
wird zusätzlich PE-Schaum oder PE-Folie verwendet.Entsorgen Sie
das anfallende Verpackungsmaterial über spezialisierte Recyclingbe-
triebe.
Der Transport muss unter Berücksichtigung der Hinweise auf der
Transportverpackung erfolgen.Nichtbeachtung kann Schäden am
Gerät zur Folge haben.
Die Lieferung ist bei Erhalt unverzüglich auf Vollständigkeit und
eventuelle Transportschäden zu untersuchen.Festgestellte Trans-
portschäden oder verdeckte Mängel sind entsprechend zu behandeln.
Die Packstücke sind bis zur Montage verschlossen und unter
Beachtung der außen angebrachten Aufstell-und Lagermarkierungen
aufzubewahren.
Packstücke,sofern nicht anders angegeben,nur unter folgenden
Bedingungen lagern:
lNicht im Freien aufbewahren
lTrocken und staubfrei lagern
lKeinen aggressiven Medien aussetzen
lVor Sonneneinstrahlung schützen
lMechanische Erschütterungen vermeiden
lLager-und Transporttemperatur siehe Kapitel "Anhang -Techni-
sche Daten -Umgebungsbedingungen"
lRelative Luftfeuchte 20 …85 %
Verpackung
Transport
Transportinspektion
Lagerung
Lager-und Transport-
temperatur
LBV 311 • - NAMUR 9
3Produktbeschreibung
39159-DE-110617

4Montieren
4.1Allgemeine Hinweise
Stellen Sie sicher,dass sämtliche,im Prozess befindlichen Teile des
Gerätes,insbesondere Sensorelement,Prozessdichtung und Pro-
zessanschluss für die auftretenden Prozessbedingungen geeignet
sind.Dazu zählen insbesondere Prozessdruck,Prozesstemperatur
sowie die chemischen Eigenschaften der Medien.
Die Angaben dazu finden Sie im Kapitel "Technische Daten"bzw.auf
dem Typschild.
Grundsätzlich kann der LBV 311 in jeder beliebigen Lage eingebaut
werden.Das Gerät muss lediglich so montiert werden,dass sich das
Schwingelement auf Höhe des gewünschten Schaltpunktes befindet.
Verwenden Sie die empfohlenen Kabel (siehe Kapitel "An die
Spannungsversorgung anschließen")und ziehen Sie die Kabelver-
schraubung fest an.
Sie schützen Ihr Gerät zusätzlich gegen das Eindringen von
Feuchtigkeit,indem Sie das Anschlusskabel vor der Kabelverschrau-
bung nach unten führen.Regen-und Kondenswasser können so
abtropfen.Dies gilt vor allem bei Montage im Freien,in Räumen,in
denen mit Feuchtigkeit zu rechnen ist (z.B.durch Reinigungs-
prozesse)oder an gekühlten bzw.beheizten Behältern.
Abb.2:Maßnahmen gegen das Eindringen von Feuchtigkeit
Halten Sie den LBV 311 nicht am Schwingelement.Insbesondere bei
Flansch-oder Rohrversionen kann der Sensor durch das Gerätege-
wicht beschädigt werden.
Entfernen Sie die Schutzkappe erst unmittelbar vor dem Einbau.
Eignung für die Pro-
zessbedingungen
Schaltpunkt
Feuchtigkeit
Transport
10 LBV 311 • - NAMUR
4Montieren
39159-DE-110617
