T/TS/TR/TRS Gebrauchsanleitung
T/TS/TR/TRS Manual
Artikelnummer / P/N 513604/07 Änderungen vorbehalten / Subject to change without notice 2019/01
1Allgemeine Beschreibung
Die Baureihe T/TR ist ein potentiometrischer Wegaufnehmer für
direkte, genaue und absolute Messung von Wegen bzw. Längen
in der Steuerungs-, Regelungs- und Messtechnik.
2Sicherheitshinweise
Unsere Produkte sind regelmäßig nicht für Luft- und
Raumfahrtanwendungen zugelassen und dürfen nicht in
kerntechnischen oder militärischen, insbesondere ABC-relevanten
Applikationen verwendet werden.
Weitere Informationen s. unsere AGBs.
2.1 Bestimmungsgemäße Verwendung
Der Wegaufnehmer wird zu seiner Verwendung in eine Maschine
oder Anlage eingebaut. Er bildet zusammen mit einer Steuerung
(z.B. SPS) ein Wegmesssystem und darf auch nur für diese
Aufgabe eingesetzt werden.
Unbefugte Eingriffe, nicht bestimmungsgemäße Verwendung oder
Nichtbeachtung der Montagehinweise führen zum Verlust von
Gewährleistungs-, Garantie- und Haftungsansprüchen.
2.2 Installation & Inbetriebnahme
Der Wegaufnehmer ist nur von Fachpersonal und unter
Berücksichtigung aller geltenden Sicherheitsvorschriften in Betrieb
zu nehmen.
Alle Maßnahmen zum Schutz von Personen und Sachen bei
einem Defekt des Wegaufnehmers müssen vor der
Inbetriebnahme getroffen werden.
Mechanischer Stellbereich (Maß B, siehe Datenblatt) darf
nicht überschritten werden!
Schubstange nicht einfetten!
Bei der Baureihe TR/ TRS darf die Anschlagkraft in
mechanischer Endposition 5N nicht überschreiten!
3Elektrischer Anschluss
Die Versorgungsspannung darf nur ausschließlich an die dafür
vorgesehenen Anschlüsse verbunden werden. Die Abschirmung
des Anschlusskabels ist an Masse anzuschließen. Falsche
Verbindungen und Überspannung können zur Beschädigung der
Bauteile führen. Prüfen Sie deshalb vor dem Einschalten die
Anschlüsse immer sorgfältig.

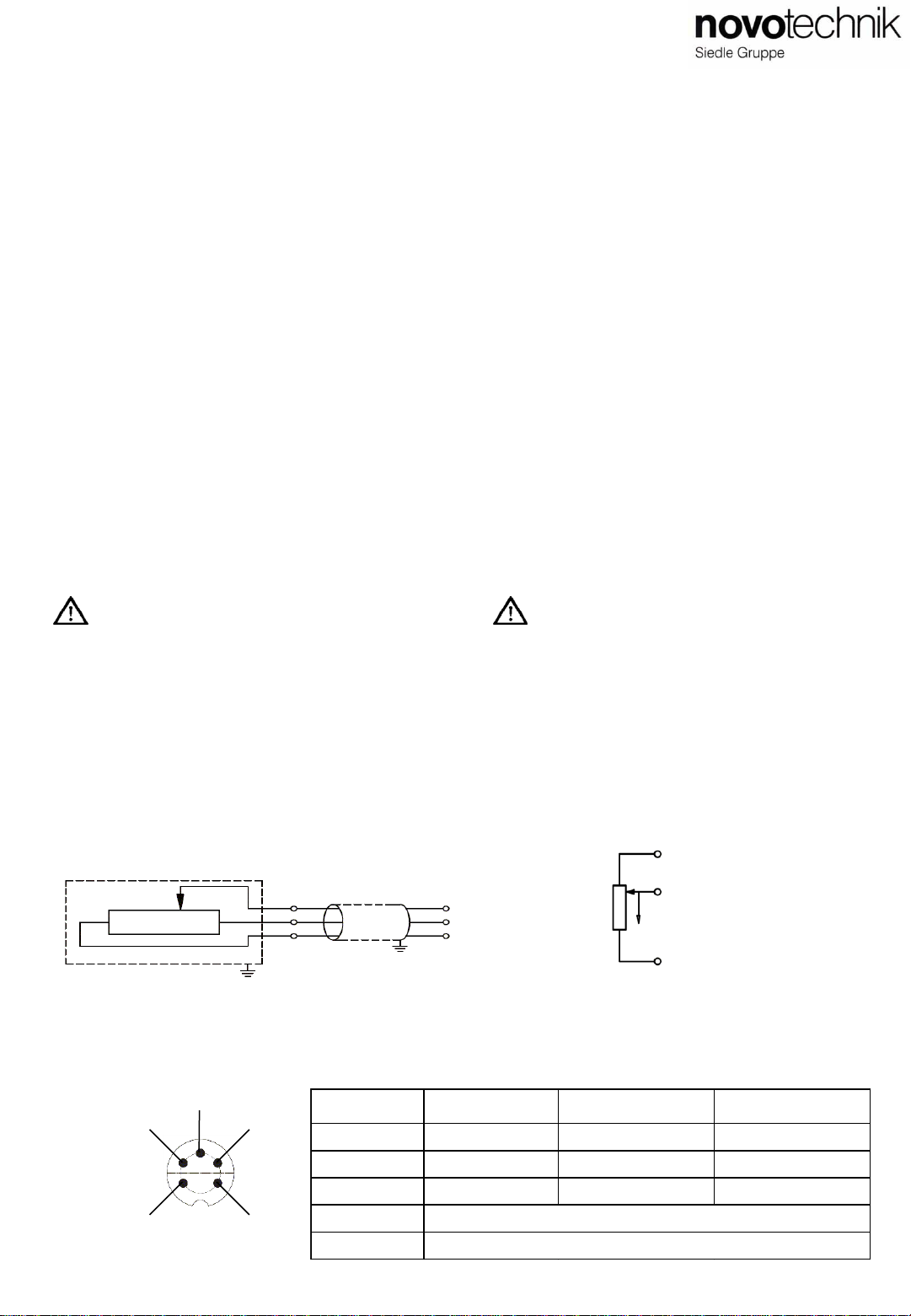

3.1 Anschlussschema / Wiring diagram
1 General description
The T/TR series is a potentiometric transducer for direct,
accurate measurement of travel in display- or feedback
applications.
2Safety instructions
Our products are regularly not approved for aeronautic or
aerospace applications and are not allowed to be used in
nuclear or military, in particular ABC-relevant applications.
For more information see our Terms and Conditions.
2.1 Intended conditions of use
The transducer is intended to be installed in a machine or
system. Together with a controller (e.g. PLC) it comprises
a position measuring system and may only be used for
this purpose.
Unauthorized modifications, improper usage or non-observance
of the instructions for installation will result in the loss of
warranty and liability claims.
2.2 Installation & startup
The transducer must be installed by qualified personnel in
consideration of all relevant safety regulations.
All necessary safety measures to protect personnel and property
in case of a transducer defect or failure must be taken before
startup.
Do not exceed the mechanical adjusting range
(dimension B, see data sheet)!
Do not lubricate the actuating rod!
The attack strength in mechanical end position of the
TR/TRS series may not exceed 5N!
3Electrical connection
The supply voltage must be applied only at the terminals
provided. The shielding of the connecting cable must be
connected to ground level.
Incorrect connections and overvoltage can damage the
components. Please always check the connections carefully
before turning on the system.
2
1
3 Umax 42V
Imax <1µA
3
2
1
Lastfreier Spannungsteiler!
Voltage divider free of load!
Seite / page 1
Stecker / Plug
TS,TRS
Kabel / cable
T,TR
fallende Kennlinie
falling characteristic
steigende Kennlinie
rising characteristic
PIN 1
BN / braun / brown Versorgung / supply Masse / GND
PIN 2
RD / rot / red Signal Signal
PIN 3 orange
Masse / GND Versorgung / supply
PIN 4
PIN 5
nicht anschließen / do not connect
nicht anschließen / do not connect
3.2 Anschlussbelegung / Terminal assignment
5 1
4 2
3
Dargestellte Belegung für ausfahrende Schubstange.
Shown configuration for extended position of the actuating rod.

T/TS/TR/TRS Gebrauchsanleitung
T/TS/TR/TRS Manual
Artikelnummer / P/N 513604/07 Änderungen vorbehalten / Subject to change without notice 2019/01
4Ausführungen / Models
4.1 Wegaufnehmer / Transducer
Im Lieferumfang enthalten: 2x Spannklammern; 4x Zylinderschrauben M4x10; 1x Kugelkupplung
Included in delivery: 2x mounting clamps; 4x head cap screws M4x10; 1x ball coupling
T-___ (Kabelverbindung / Cable connection) TS-___ (Steckverbindung / Plug connection)
4.2 Wegtaster / Transducer with return spring
Im Lieferumfang enthalten: 2x Spannklammern; 4x Zylinderschrauben M4x10; 1x Tastspitze mit eingepresster Hartmetallkugel
Included in delivery: 2x mounting clamps; 4x head cap screws M4x10; 1x probe tip with hardened ball point
TR-___ (Kabelverbindung / Cable connection)TRS-___ (Steckverbindung / Plug connection)
max. 140Ncm
max. 140Ncm
5Optionales Zubehör
•Kupplungsdose 5-pol. IEC130-9, EEM33-70, IP67,
(Art.Nr. 005611)
•Kupplungsdose 5-pol. IEC130-9, EEM33-71, IP40,
(Art.Nr. 005612)
•Winkeldose 5-pol. IEC130-9, EEM33-72, IP40,
(Art.Nr. 005613)
•4x Spannklammern; 4x Zylinderschrauben M4x10,
Z3-31; (Art.Nr. 059010)
5Optional accessories
•Straight connector 5-pin IEC130-9, EEM33-70, IP67,
(P/N 005611)
•Straight connector 5-pin IEC130-9, EEM33-71, IP40,
(P/N 005612)
•Angled connector 5-pin IEC130-9, EEM33-72 IP40,
(P/N 005613)
•4x mounting clamps; 4x head cap screws M4x10,
Z3-31; (P/N 059010)
Seite / page 2
Konfektionierte Kabel können abweichende
Farbbelegung aufweisen.
Bei Verlängerung des Kabels ist auf ausreichende
Schirmdämpfung zu achten.
Customized cable may show different color coding.
Extension of cable demands a sufficient shielding.
In Anwendungen mit starker Vibrationsbelastung wird
empfohlen, die Tastspitze zusätzlich zu sichern (z.B.
kleben).
Bei Tausch oder Demontage der Tastspitze muss die
Schubstange in geeigneter Weise fixiert werden, um ein
Verdrehen oder Verkratzen der Schubstange zu
vermeiden.
Der Bereich für den Kabelabgang muss ausreichend
dimensioniert werden, der Mindestbiegeradius
(r= 28 mm fest / 51 mm bewegt) ist einzuhalten und
scharfe Kanten sind zu vermeiden!
In applications with high vibration load, the probe tip
should be additionally secured (e.g. glued).
When exchanging or dismounting the probe tip, the
push rod must be held in a suitable manner to avoid
twisting or scratching of the rod.
For the area of the cable please take care that
enough space is available, the minimum bending
radius (r= 28 mm fixed / 51 mm moved ) has been
observed and sharp edges have be avoided!
