Siemens 3VF 9 423-1 0 Series User manual

1
Warning
Hazardous voltage are present on specific parts in this
electrical device during operation.
Only qualified personnel, paying attention to the relevant
safety precautions, should install, maintain, modify or fit
accessories to the circuit-breakers.
Before mountingthemotordrivemechanismensurethat
all conductors, connection pieces and terminals are volt-
age-free.
To fix the motor drive mechanism in place use only the
screws supplied with.
Non-observance of this warning can result in death,
severe personal injury or substantial property damage.
AlleRechtevorbehalten.Allrights reserved.Tousdroits réservés.Nosreservamos todoslosderechos.
Tuttii direttiriservati.All rättforbehålles.
© Siemens AG 1991
3VF9423-1…0
3VF9523-1…0
Motorantriebfür 3VF4/5
Motordrivemechanism
Commandeàmoteur
Accionamientopormotor
Azionamentoamotore
Motordrivetmanöverdon
Betriebsanleitung/Operating Instructions Bestell-Nr./Order No.: 3ZX1812-0VF94-1AA1 / 9239 9601 422
Warnung
Beim Betrieb elektrischer Geräte stehen zwangsläufig be-
stimmteTeiledieserGeräteunter gefährlicherSpannung.
Montage, Wartung, Änderung und Nachrüstung der Lei-
stungsschalter dürfen daher nur von qualifiziertem Per-
sonal unter Beachtung entsprechender Sicherheitsvor-
kehrungen durchgeführt werden.
VorMontagedesMotorantriebessicherstellen,daßsämt-
liche Leiter, Anschlußteile und Klemmen spannungsfrei
sind.
Es dürfen nur die mitgelieferten Schrauben zur Befesti-
gung des Motorantriebes benutzt werden.
Bei Nichtbeachtung können Tod, schwere Körperver-
letzungen oder erheblicher Sachschaden die Folge sein.
Varning
Drift av elektriska apparater och utrustningar medför att
vissa delar av utrustningen står under farlig spänning.
Montering, underhåll, ändringar eller ombyggnader av
effektbrytaren får därför bara utföras av kvalificerad per-
sonal och under iakttagende av gällande säkerhets-
föreskrifter.
Säkerställ innan motordrivet manöverdon monteras att
alla ledare, anslutningsdetajler och plintar är spänning-
slösa.
Barade medföljande skruvarna fåranvändas för fastsätt-
ning av drivdonet.
Försummelese kan medföra dödsfall, svåra kroppsska-
dor eller svåra anläggningsskador.
Attenzione
Durante il funzionamento, alcune parti dell’interruttore si
trovano inevitabilmente sotto tensione pericolosa.
Il montaggio, la manutenzione, la sostituzione e l’equi-
paggia mento dell’interruttore devono essere eseguiti da
personale qualificato osservando le norme di sicurezza.
Primadieffetuareilmontaggiodell’azionamento,assicu-
rarsi che tutti i conduttori, le parti di allacciamento e i
morsetti siano privi di tensione.
Per il fissaggio dell’azionamento vanno impiegate esclu-
sivamente le fornite.
La non osservanza di tali norme puo provocare la morte,
gravi lesioni alle persone o ingenti danni materiali.
Deutsch English
Italiano Svenska
Attention
Le fonctionnement d'un appareillage électrique implique
nécessairement la présence de tensions dangereuses
sur certaines de ses parties.
Le montage, l'entretien, et toutes modifications des dis-
joncteurs grand respect des règles de sécurité corres-
pondantes.
Avantdeprocéderaumontagedelacommandeàmoteur,
vérifier que tous les conducteurs, tous les éléments de
raccordement et toutes les bornes sont hors tension.
La commande à moteur ne doit être fixée qu'a l'aide des
vis fixation jointes.
La non-application des mesures de sécurité peut entraî-
nerlamort,deslésionscorporellesgraves ou des dégâts
matériels importants.
Français
Advertencia
Cuando se emplean aparatos eléctricos, es inevitable
que piezas de los mismos se encuentren bajo tensiones
peligrosas.
Portanto,elmontaje,elmantenimiento,loscambiosylos
complementos con accesorios de los interruptores de
potencia solamente deben ser efectuados por personal
calificado, tomando en cuenta las medidas de seguridad
correspondientes.
Antes de montar el accionamiento por motor, es dispen-
sable comprobar que el interruptor y que todos los con-
ductores, piezas de conexión y bornes se encuentren
libres de tensión.
Parafijarelaccionamientopormotorsolamentesedeben
emplear los tornillos incluidos en el suministro.
Si esto no se respeta, la consecuencia puede ser muerte,
heridas graves o daños materiales considerables.
Español

2
Fig.1
1. Switch breaker in ”OFF“-position
2. Remove designation plate
3. Loosen cover mounting screw
4. Press cover upwards as indicated by the arrow (4a) and
pull off.
5. Movethesliderofthemotordrivemechanismin a position
adjacent to the breakers handle by:
6. Rotating the emergency control clockwise.
7. Attach motor drive mechanism
Fig. 2
8. Apply and fasten mounting screws
Fig. 3, 4, 5 (see pages 4, 5)
9. Connect motor drive mechanism electrically according to
figure 3, 4 or 5
Fig. 6 (page 6)
10.Attach cover and tighten cover mounting screws.
English
Deutsch
Fig.1
1. Schalter in ”AUS“-Stellung bringen
2. Bezeichnungsschild entfernen
3. Deckelbefestigungsschraube lösen
4. Deckel in Pfeilrichtung 4a nach oben drücken und abzie-
hen
5. Schieberdes Motorantriebesindieentsprechende Positi-
on der Handhabe des Schalters bringen; dazu:
6. Hand-Notbetätigungsgriff im Uhrzeigersinn drehen
7. Motorantrieb aufsetzen.
Fig.2
8. Befestigungsschrauben einstecken und anziehen
Fig. 3, 4, 5 (Seiten 4, 5)
9. Antriebbeschalten- Schaltungsvorschlägesiehe Fig.3,4
oder 5
Fig. 6 (Seite 6)
10.Deckel aufsetzen und Deckelbefestigungsschraube an-
ziehen.
Italiano Svenska
Fig.1
1. Portare l’interruttore in posizione ”OFF“
2. Rimuovere la targhetta d’indicazione
3. Allentare la vite del coperchio
4. Spingere il coperchio verso l’alto in direzione della freccia
la e rimuverlo
5. Portare il regolo scorrevole dell’azionamento nella
posizionecorrispondenteaquellamanigliadell’interruttore
6. Ruotare la manopola d’emergenza manuale in senso orario
7. Collocare l’azionamento
Fig. 2
8. Inserire le viti di fissagio e avvitarle
Fig. 3, 4, 5 (pagina 4, 5)
9. Collegare l’azionamento come indicato nella fig. 3, 4 o 5
Fig. 6 (pagina 6)
10.Apportare il coperchio e avvitare le viti di fissaggio
Fig.1
1. Ställ brytaren i läget FRÅN
2. Ta bort beteckninggsskylten
3. Lossa fästskruven för locket
4. Tryck upp locket i pilens riktning och dra av det
5. Skjutdrivdonetsslidtilllägetintillbrytarenshandtaggenom
att
6. …vrida nödmanövergreppet medurs.
7. Sätt på drivdonet
Fig. 2
8. Stick in och dra åt fästskruvarna
Fig. 3, 4, 5 (sid. 4, 5)
9. Anslut drivdonet enligt Fig. 3, 4 eller 5
Fig. 6 (sid. 6)
10.Sätt på locket och dra åt dess fästsskruv
Fig.1
1. Mettez le disjoncteur en position ”Arrêt“.
2. Envelez la plaque signalétique.
3. Desserrez la vis de fixation du couvercle
4. Repousser le couvercle vers le haut dans le sens de la
flèche 4a et le retirer
5. Mettezla coulissede lacommande parmoteur enrapport
avec la position de la manette du disjoncteur. Pour cela:
6. Tournez la poignée de manœuvre de secours manuelle
dans le sens des aiguilles d’une montre
7. Posez la commande par moteur
Fig. 2
8. Mettez les vis de fixation et serrez-les
Fig. 3, 4, 5 (page 4, 5)
9. Câblez la commande conformément à fig. 3, 4 ou 5
Fig. 6 (page 6)
10.Posez le couvercle et serrez les vis de fixation
Fig.1
1º Llevar el interruptor a la posicion ”Desconectado“ (Off)
2º Retirar la placa de designación
3º Soltar el tornillo de fijación de la tapa
4º Empujar la tapa hacia arriba, en el sentido de la flecha 4a
y retirarla
5º Colocar la corredera del accionamiento por motor en la
posición correspondiente a la posición de la manija del
interruptor, para ello es necessario:
6º
Girarel accionamientoauxiliar ensentidodelasmanecillas
del reloj
7º Encajar el accionamiento por motor en el interruptor
Fig. 2
8º Introducir y apretar los tornillos de fijación
Fig. 3, 4, 5 (paginas 4, 5)
9º Conectar el accionamiento según las figuras 3, 4 ó 5
Fig. 6 (pagina 6)
10ºEncajar la tapa y apretar los tornillos de fijación
Français Español

3
Fig. 1
➁
➅
➃
4a
➂
➆➄
Fig. 2
➇1,7 ± 0,2 Nm
4 x
Pozidriv II
➇1,7 ± 0,2 Nm
4 x
Pozidriv II
3VF4 3VF5

4
¡Atención!
Si se utiliza corriente continua con polo negativo bo puesto a
tierra y existe una alta humedad ambiental, entoces deberá
llevarse el potencial negativo a través del contacto auxiliar o
tomar las medidas necesarias para cortar, a través de un
contactor auxiliar externo, en dos polos el motor.
Operación mediante pulsador, a través de un mando por
contactores.
Duración minima de la orden: 30 ms
Tensión nominal de actuación, hasta 220 V~
S1 = CON/S0 = DES
Manövering med tangent via kontaktorstyrning för brytare
med underspänningsutlösning (kontaktor K3 erfodras) och/
eller automatiskt återställning till FRÅN-läget av larm-
omkopplare (kontakt 15/18) när effektbrytaren har löst ut.
Minsta kommandolängt: 30 ms
Deutsch
Azionamento tramite il comando contattore con il tasto per
interruttori a sganciatore r (necessario: contattore K3) e/o
posizionamento automatico su OFF dall’interruttore di allarme
(contatto15/18)dopolosganciamentodell’interruttoredipotenza.
Durata minima del comando: 30 ms
Operaciónmediantepulsador,atravésdeun mandoporcon-
tactores, para interruptor con disparador ”r“ (se necesita el
con-tactor K3) y/o establecimiento automático de la posición
DES mediante el interruptor de alarma (contactos 15/18)
después del disparo del interruptor de potencia.
Duración minima de la orden: 30 ms
Commande par poussoir via contacteurs pour disjoncteur à
déclencheurr(contacteurK3nécessaire)et/ouétablissement
automatique de la position d’ouverture par contacts d’alarme
15/18 après le déclenchement du disjoncteur.
Durée minimale d’actionnement: 30 ms
Actuation via contactor control, iniated by a momentary con-
tactswitchfor breakerswithanundervoltagerelease(contac-
torK3required)and/orautomaticresettingtotheOFFposition
by alarm switch (contact 15/18) after a breaker trip-out.
Minimum command duration: 30 ms
Betätigung über Schützsteuerung durch Taster für Schalter
mit r-Auslöser (Schütz K3 erforderlich) und/oder automati-
scheHerstellungderAUS-StellungdurchAlarmschalter(Kon-
takt 15/18) nach Auslösung des Leistungsschalters.
Mindestbefehlsdauer: 30 ms
Manövering med tangent via kontaktorstyrning.
Minsta kommandolängt: 30 ms
Märkmanöverspänning till 220 V AC/DC
S1 = TILL/S0 = FRÅN
Svenska
Comando da condattori di comando mediante tasto.
Durata minima del comando: 30 ms
Tensión nominale di comando 220 V~
S1 = ON/S0 = OFF
Italiano
Español

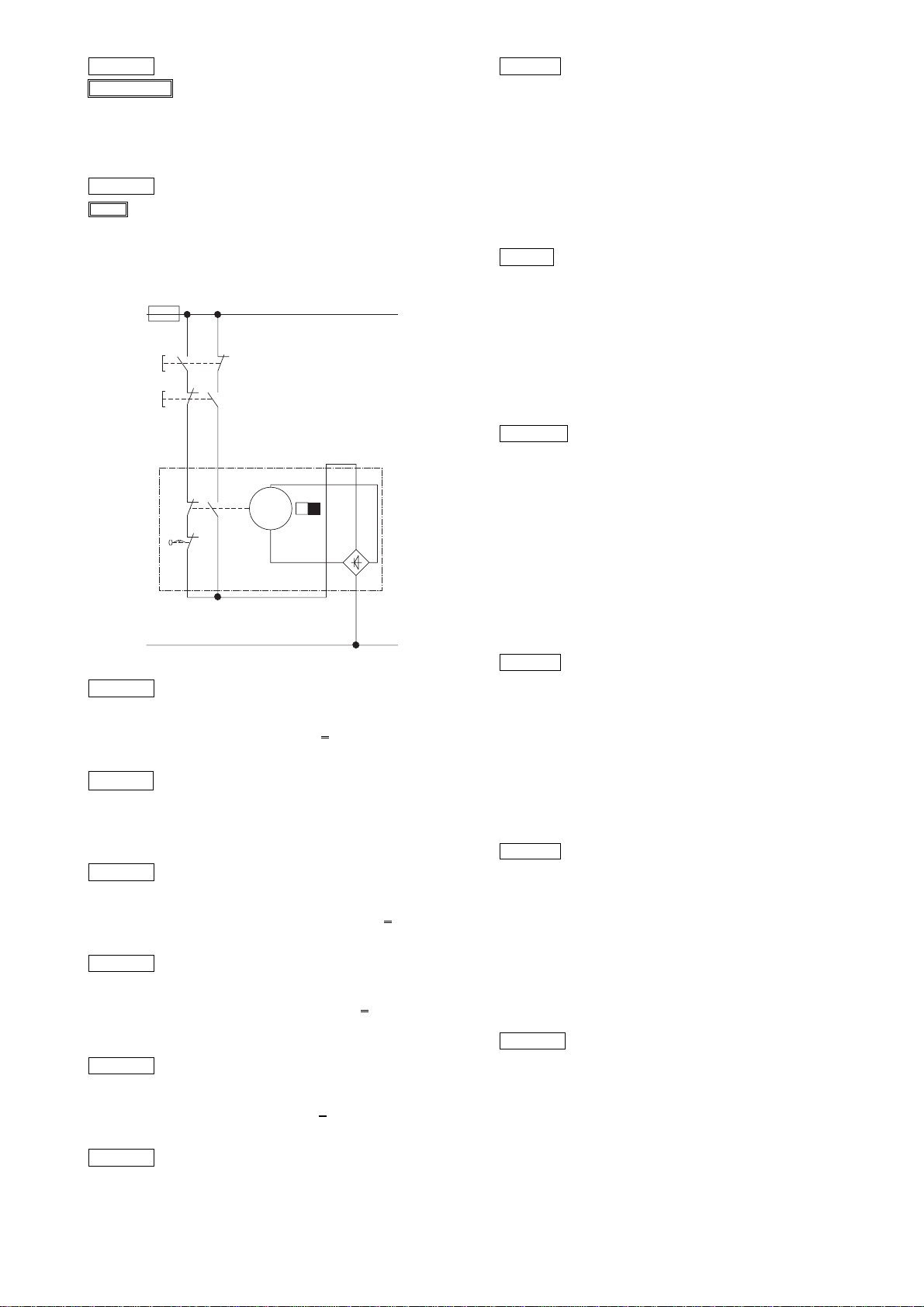

Commande par poussoir via contacteurs.
Durée minimale d’actionnement: 30 ms
Tension nominale de commande jusqu’à 220 V~
S1 = fermeture/S0 = ouverture
Français
Actuationviacontactorcontrol,iniatedbyamomentarycontact
switch.
Minimum command duration: 30 ms
Rated operating voltage up to 220 V AC/DC
S1 = ON/S0 = OFF
English
Betätigung über Schützsteuerung durch Taster
Mindestbefehlsdauer: 30 ms
Nennbetätigungsspannung bis 220 V~
S1 = EIN/S0 = AUS
Deutsch
English
Caution:
When DC voltage is used with non-earthed minus pole and
high air humidity, care must be taken that the negative
potential is directed via the auxiliary switch or that the motor
is shut down on two poles by means of an external contactor
relay.
N (L2, L-) N (L2, L-)
EIN S1
ON
AUS S0
OFF
L1 (+)
K1 K2
K1 K1
K2
116 115 111
113 112 114
(25)
15
EIN S1
ON
AUS S0
OFF
L1 (+)
K3K3 K3
K1 K2
K1 K1
K2
115 111
112 114
(25)
15 K2
116 MS01
K3
Fig. 3 Fig. 4
K2
U <
113
16
(26)
18
(28)
M
FF
Français
Svenska
Italiano
Español
Français
English
Deutsch
Achtung!
Bei Verwendung von Gleichspannung mit ungeerdetem Mi-
nuspol und hoher Luftfeuchtigkeit ist darauf zu achten, daß
das nega-tive Potential über den Hilfsschalter geführt wird
oder, daß der Motor durch ein externes Hilfsschütz zweipolig
abgeschaltet wird.
Attention!
Lors de l’utilisation de tension continue dont le pôle moins
n’est pas mis à la terre et en présence d’une forte humidité
relative de l’air, veiller à ce que le circuit du potentiel négatif
passe en coupure par un contact auxiliaire ou à réaliser une
coupurebipolairedumoteurparuncontacteurauxiliaireexterne.
Español
16
(26)
18
(28)

5
Nach elektrischer Auslösung durch Überstrom-, f- oder r-Auslö-
sermußderSchalterdurcheinAUS-KommandoindieAUS-Stel-
lung gebracht werden. Erst dann ist die EIN-Schaltung möglich.
Hat der Schalter einen r-Auslöser, dann ist zur Vermeidung von
Schaltungen bei nichterregtem r-Auslöser (Leerschaltungen)
zusätzlich das Schütz K3 nach Fig. 4 zu verwenden.
Der Schalter wird automatisch in die AUS-Stellung gebracht,
wenn ein Alarmschalter (Kontakte 15/18) angeschlossen ist.
Ungewollte EIN-Schaltungen bei anstehendem Auslöse-
kommandoamAuslöser(pumpen)werdendurchdieLeitungs-
führung des Alarmschalters (Kontakte 15/18) und Verwen-
dung von Tastern mit 1S + 1Ö vermieden.
Español
Deutsch
English
Afteranelectricaltrip-outinitiatedbyovercurrent,shunttripor
undervoltagerelease,thebreakermustberesettotheOFFposition
byimpartinganopeningcommand.Itisnowreadyforreclosing.
If the breaker has an undervoltage release, a K3 contactor as
shown in Fig. 4 should also be connected in order to avoid
switching when the undervoltage release is not energized.
The breaker is automatically reset to the OFF position, if an
alarm switch (contact 15/18) is provided. To avoid repeated
closing attempts when a trip command remains applied to a
releasewirethealarmswitchasindicatedanduseclosingand
trip buttons, each with 1NO and 1 NC contact.
Français
Après le déclenchement électrique par déclencheur à
maximum de courant, déclencheur f ou r, il faut mettre le
disjoncteur en position d’ouverture par un ordre de
déclenchement. Alors seulement, la fermeture est possible.
Si le disjoncteur comporte un déclencheur r, il faut utiliser en
plus le contacteur K3 suivant le schéma de la figure 4, pour
éviterdesmanœuvresquandledéclencheurrn’estpasexcité
(manœuvres a vide).
Ledisjoncteursemetautomatiquementenpositiond’ouverture
lorsque des contacts d’alarme (15 et 18) sont branchés. La
fermetureintempestiveenprésenced’unordrededéclenche-
ment appliqué au déclencheur (pompage) est empêchée par
le raccordement du contact d’alarme (contacts 15/18) et par
l’utilsation de boutons-poussoirs comportant 1 contact NO +
1 contact NF.
Después del disparo eléctrico a traves del disparador de sobre
intensidad”f“o”r“,mediantelaordenDEShayquellevarelinterruptor
a la posición DES; sólo entonces es posible la conexión.
Si el interruptor tiene un disparador ”r“, se utilizará adicional-mente
el contactor K3, según el esquema de circuitos de la figura 4, para
evitar conexiones en vacio cuando el disparador no está excitado.
El interruptor es llevado automáticamente a la posición DES,
sisehaconectadouninterruptordealarma(contactos15/16).
Las conexiones intencionadas en presencia de órdenes de
desconexión en el disparador (bombeo), se evitan mediante
el cableado del interruptor de alarma (contactos 15/16)
empleando pulsadores con 1NA + 1NC.
Italiano
Dopo lo sganciamento elettrico avvenuto tramite sganciatore
a corrente massima, sganciatore ”f“ oppure sganciatore ”r“,
l’interruttore ha uno sganciatore ”r“, per evitare manovre
quandolosganciatore ”r“nonèeccitato(manovre avuoto),si
rende necessario impiegate un contattore K3, secondo lo
schema indicato nella fig.4.
L’interruttore viene portato automaticamente nella posizione ”OFF“
qualora sia collegato un interruttore d’allarme (contatti 15 e 18).
Eventualicoandiinvolontaridichiusurarivoltiallosganciatore
(pompare) si possono evitare mediante il giusto cablaggio
dell’interruttoredall’allarme(contatti15/18)el’utilizzazionedi
pulsanticon1NO+1NC(aperturanormaleechiusuranormale).
Svenska
Efterelektrisköverströms-,shuntellerunderspänningutlösning
måste btrytaren återställas till FRÅN-läget med ett FRÅN-
kommando. Först därefter är den redo för ett nytt TILL-slag.
Om brytaren har underspänningsutlösning så skall man
dessutom använda kontaktor K3 enl. Fig. 4 fär att undvika
kopplingsmanövrernärunderspänningsutlösarenejäraktiverad.
Brytaren ställs automatiskt i FRÅN-läge när en larmkopplare
(kontakterna15/18)finnsansluten. OavisiktligaTILL-slag när
utlösnings-kommando föreligger undviks när larmkopplaren
anslutsenl. anvisningarna(kontakterna15/18) ochtangenter
med 1S och 1Ö används.
Svenska
Direkt manövering med tangent.
Minsta kommandolängt: 1 s
Märkmanöverspänning till 220 V AC/DC
S1 = TILL/S0 = FRÅN
Azionamento diretto mediante tasto.
Durata minima del comando: 1 s
Tensión nominale di comando 220 V~
S1 = ON/S0 = OFF
Italiano
Operación directa por pulsador.
Duración minima de la orden: 1 s
Tensión nominal de actuación, hasta 220 V~
S1 = CON/S0 = DES
Español
Commande directe par bouton-poussoir.
Durée minimale d’actionnement: 1 s
Tension nominale de commande jusqu’à 220 V~
S1 = fermeture/S0 = ouverture
Français
Direct actuation via pushbutton.
Minimum command duration: 1 s
Rated operating voltage up to 220 V AC/DC
S1 = ON/S0 = OFF
English
Direkte Betätigung durch Taster
Mindestbefehlsdauer: 1 s
Nennbetätigungsspannung bis 220 V~
S1 = EIN/S0 = AUS
Deutsch
Fig. 5
N (L2, L-)
AUS S0
OFF
113 112 114
M
L1 (+)
EIN S1
ON
116 115 111
F
Italiano
Attenzione!
Utilizzandotensionecontinuacon polonegativononcollegato
a terra e con un alto tasso dúmidità atmosferica, assicurarsi
che il potenziale negativo venga condotto attraverso
l’interruttore ausiliario o che il motore venga disinnestato
bipolarmente tramite un condattore ausilario esterno.
Svenska
Obs!
Vidanvändningavlikspänningmedojordadminuspolochhög
luftfuktighet måste man leda den negativa potentialen via
hjälpkontakten eller se till att motorn frånkopplas tvåpoligt av
en extern hjälpkontaktor.

6
F
3VF94(5)23-1M(N) A20 10 A
3VF94(5)23-1M(N) B10 6 A
3VF94(5)23-1M(N) C20 6 A
3VF94(5)23-1M(N) D20 6 A
3VF94(5)23-1M(N) E20 6 A
1,5 ± 0,5 Nm
Pozidriv II
➉
Fig. 6
ø 4,5 …8
(max. 3 x)
Bestell-Nr./Order No.: 3ZX1812-0VF94-1AA1 / 9239 9601 422
Bestell-Ort/Place of Order: A&D CD SE PC Log M Berlin
Printed in the Federal Republic of Germany
AG 11.97 Kb De-En-Fr-Sp-It-Sv
SiemensAktiengesellschaft
Herausgegeben von
Bereich Automations- und Antriebstechnik
Niederspannungs-Schalttechnik
Schaltwerk Berlin
D - 13623 Berlin
Änderungen vorbehalten
Published by the
Automation & Drives Group
Control and Distribution
Schaltwerk Berlin
D - 13623 Berlin
FederalRepublicofGermany
Subject to change
