Siemens IE FC M12 Plug PRO 4x2 Administrator guide

© Siemens AG 2015. Alle Rechte vorbehalten
A5E03679115A-AC,05/2015 1
SIMATIC NET
IE FC M12 Plug PRO 4x2
Kompaktbetriebsanleitung
Rechtliche Hinweise
Qualifiziertes Personal
Das zu dieser Dokumentation zugehörige Produkt/System darf nur von für die jeweilige
Aufgabenstellung qualifiziertem Personal gehandhabt werden unter Beachtung der für die
jeweilige Aufgabenstellung zugehörigen Dokumentation, insbesondere der darin enthaltenen
Sicherheits- und Warnhinweise. Qualifiziertes Personal ist auf Grund seiner Ausbildung und
Erfahrung befähigt, im Umgang mit diesen Produkten/Systemen Risiken zu erkennen und
mögliche Gefährdungen zu vermeiden.
Bestimmungsgemäßer Gebrauch von Siemens-Produkten
Beachten Sie Folgendes:
WARNUNG
Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen
Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -
komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen
sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport,
sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und
Instandhaltung voraus. Die zulässigen Umgebungsbedingungen müssen eingehalten werden.
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden.

IE FC M12 Plug PRO 4x2
2A5E03679115A-AC, 05/20145
Warnhinweiskonzept
Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur
Vermeidung von Sachschäden beachten müssen. Die Hinweise zu Ihrer persönlichen
Sicherheit sind durch ein Warndreieck hervorgehoben, Hinweise zu alleinigen Sachschäden
stehen ohne Warndreieck. Je nach Gefährdungsstufe werden die Warnhinweise in
abnehmender Reihenfolge wie folgt dargestellt.
GEFAHR
bedeutet, dass Tod oder schwere Körperverletzung eintreten wird, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
WARNUNG
bedeutet, dass Tod oder schwere Körperverletzung eintreten kann, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
VORSICHT
bedeutet, dass eine leichte Körperverletzung eintreten kann, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
ACHTUNG
bedeutet, dass Sachschaden eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen
nicht getroffen werden.
Beim Auftreten mehrerer Gefährdungsstufen wird immer der Warnhinweis zur jeweils höchsten
Stufe verwendet. Wenn in einem Warnhinweis mit dem Warndreieck vor Personenschäden
gewarnt wird, dann kann im selben Warnhinweis zusätzlich eine Warnung vor Sachschäden
angefügt sein.
1Produktbeschreibung
Der IE FC M12 Plug PRO 4x2 ist ein 8-poliger M12-Stecker, mit dem Sie Industrial
Ethernet-Geräte mit M12-Gigabit-Ethernet-Buchse über eine achtpolige Industrial
Ethernet Fast Connect (FC) Leitung an ein Gigabit-Ethernet-Netz anschließen
können.

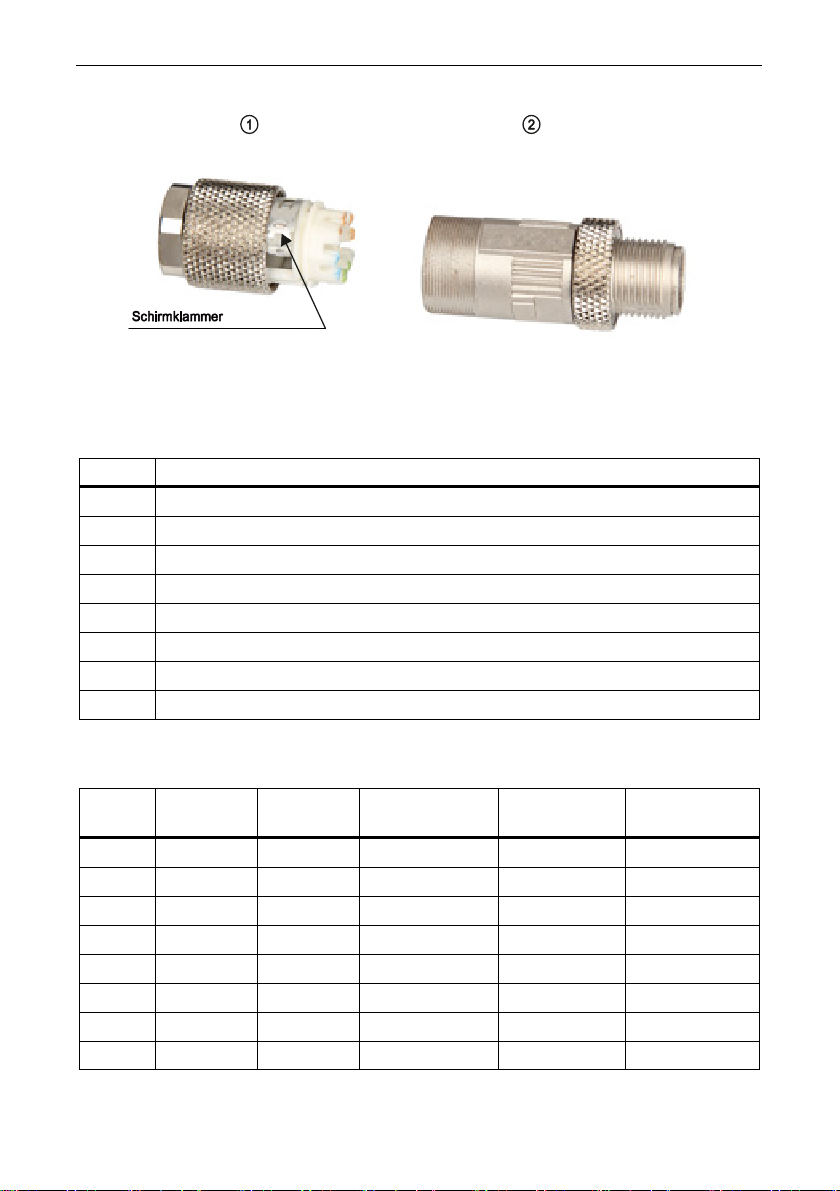

Der IE FC M12 Plug PRO 4x2 besteht aus zwei Teilen, dem Ladestück ①inklusive
den 2 Schirmklammern und dem Steckergehäuse ②:

Produktbeschreibung
IE FC M12 Plug PRO 4x2
A5E03679115A-AC,05/2015 3
Tabelle 1-1 Anschlussbelegung des IE FC M12 Plug PRO 4x2
Pin Farbkodierung
3 grün/weiß
4 grün
1 orange/weiß
2 orange
5 braun/weiß
6 braun
7 blau/weiß
8 blau
Tabelle 1-2 Referenztabelle M12 zu RJ45
4-Adrig Farb-
kodierung
8-Adrig Farb-
kodierung
Pinbelegung
RJ45
Pinbelegung
M12-8
TD + weiß TD/RD+2 orange/weiß 3 1
TD - blau TD/RD-2 orange 6 2
RD + gelb TD/RD+1 grün/weiß 1 3
RD - orange TD/RD-1 grün 2 4
TD/RD+3 blau 4 8
TD/RD-3 blau/weiß 5 7
TD/RD+4 braun/weiß 7 5
TD/RD-4 braun 8 6

Montage
IE FC M12 Plug PRO 4x2
4A5E03679115A-AC,05/2015
Tabelle 1-3 Bestellnummern
Bestellnummer Stück pro Verpackung
6GK1901-0DB30-6AA0 1
6GK1 901-0DB30-6AA8 8
Tabelle 1-4 Für folgende Kabeltypen geeignet:
Bestellnummer Kabeltyp
6XV1878-2A IE FC TP Standard Cable GP 4x2 (AWG
24)
6XV1878-2B IE FC TP Flexible Cable GP 4x2 (AWG
24)
Tabelle 1-5 Stripping Tool
Bestellnummer Bezeichnung
6GK1901-1GA00 Industrial Fast Ethernet Stripping Tool
2Montage
Gehen Sie folgendermaßen vor, um den IE FC M12 Plug PRO 4x2 zu
konfektionieren:

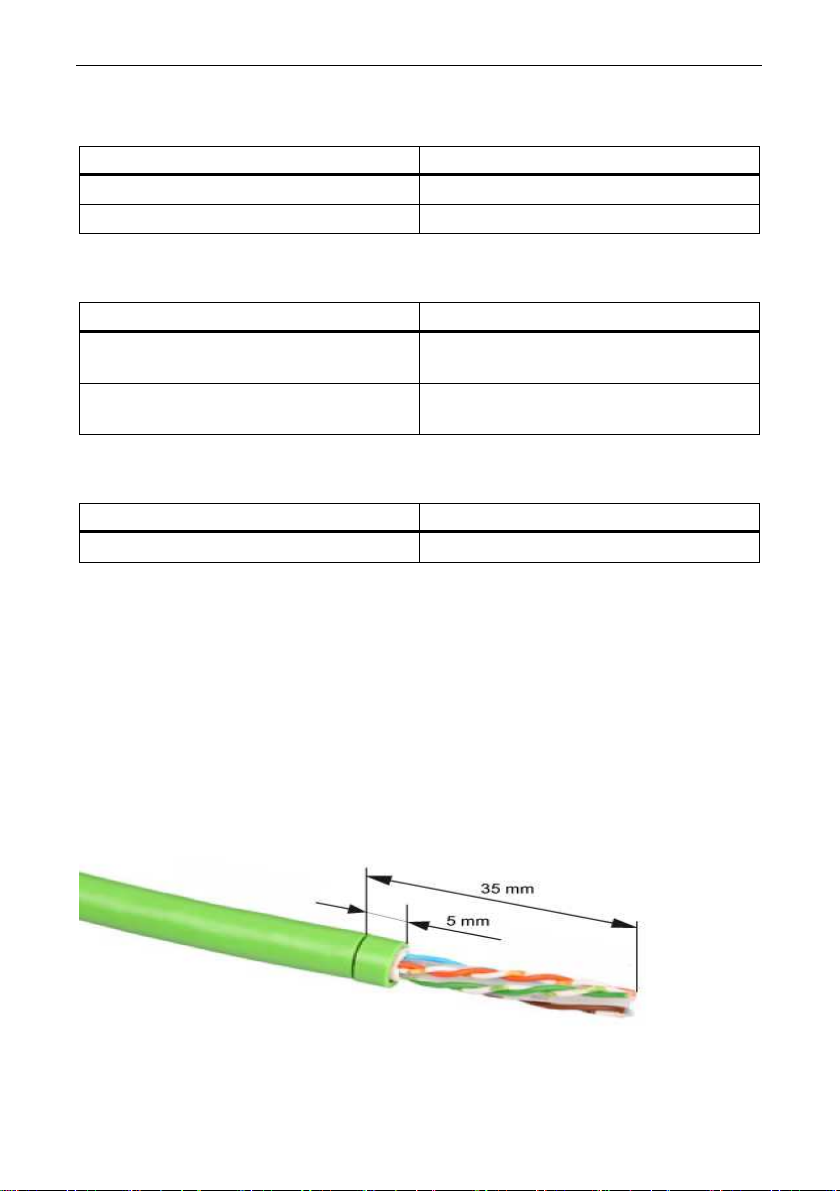

1. Isolieren Sie das Kabel nach den Angaben in der Zeichnung mit dem IE Stripping
Tool (6GK1901-1GA00; grüne Messerkassette) oder mit einem geeigneten
Abisolierwerkzeug mit entsprechender Schnitttiefe ab.

Montage
IE FC M12 Plug PRO 4x2
A5E03679115A-AC, 05/2015 5

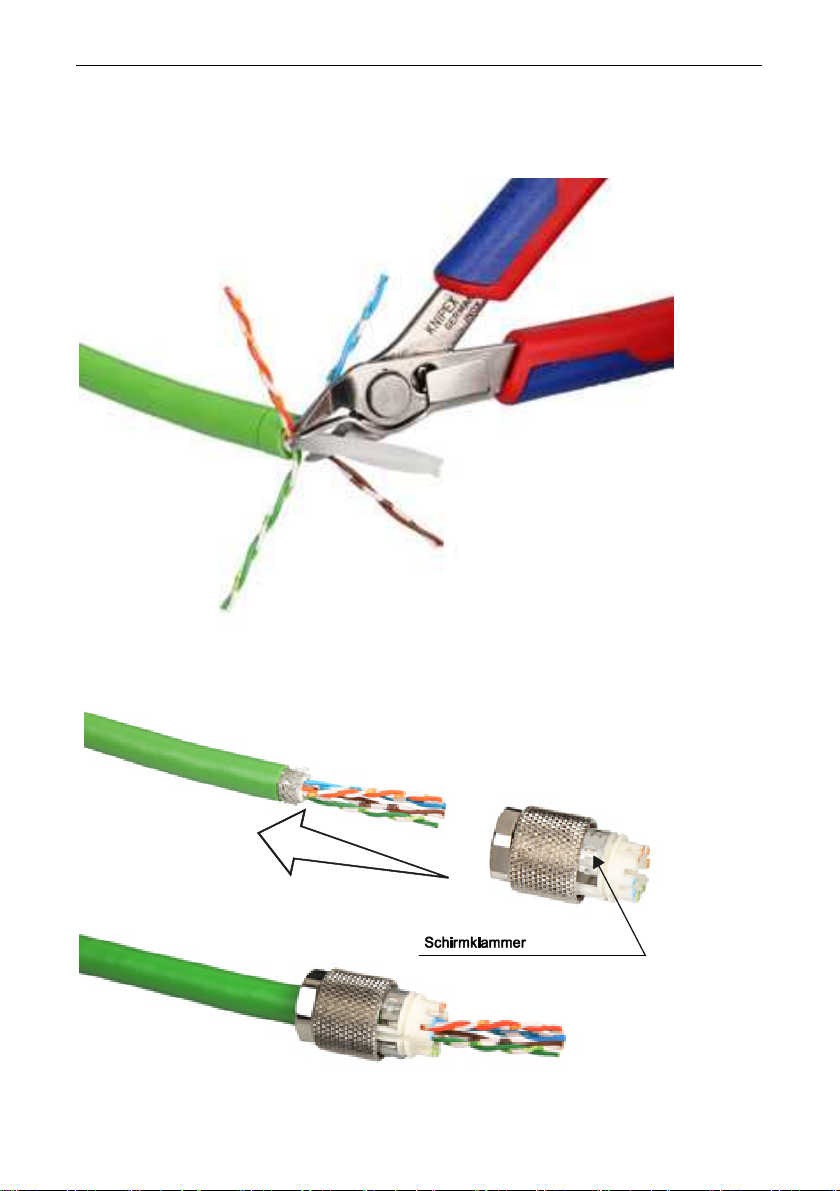

2. Schneiden Sie das innen liegende Kunststoffkreuz bündig mit dem Kabelmantel
ab.
3. Führen Sie das Kabel durch das Ladestück. Achten Sie darauf, dass die
Schirmklammern beim Einführen des Kabels geöffnet sein müssen.

Montage
IE FC M12 Plug PRO 4x2
6A5E03679115A-AC, 05/2015
4. Drücken Sie die zwei Schirmklammern mit einem kleinen Schraubendreher in die
Verrastung.
5. Drehen Sie die verdrillten Adern auf und legen diese entsprechend der
Farbkodierung am Ladestück in die Fugen.

Montage
IE FC M12 Plug PRO 4x2
A5E03679115A-AC, 05/2015 7

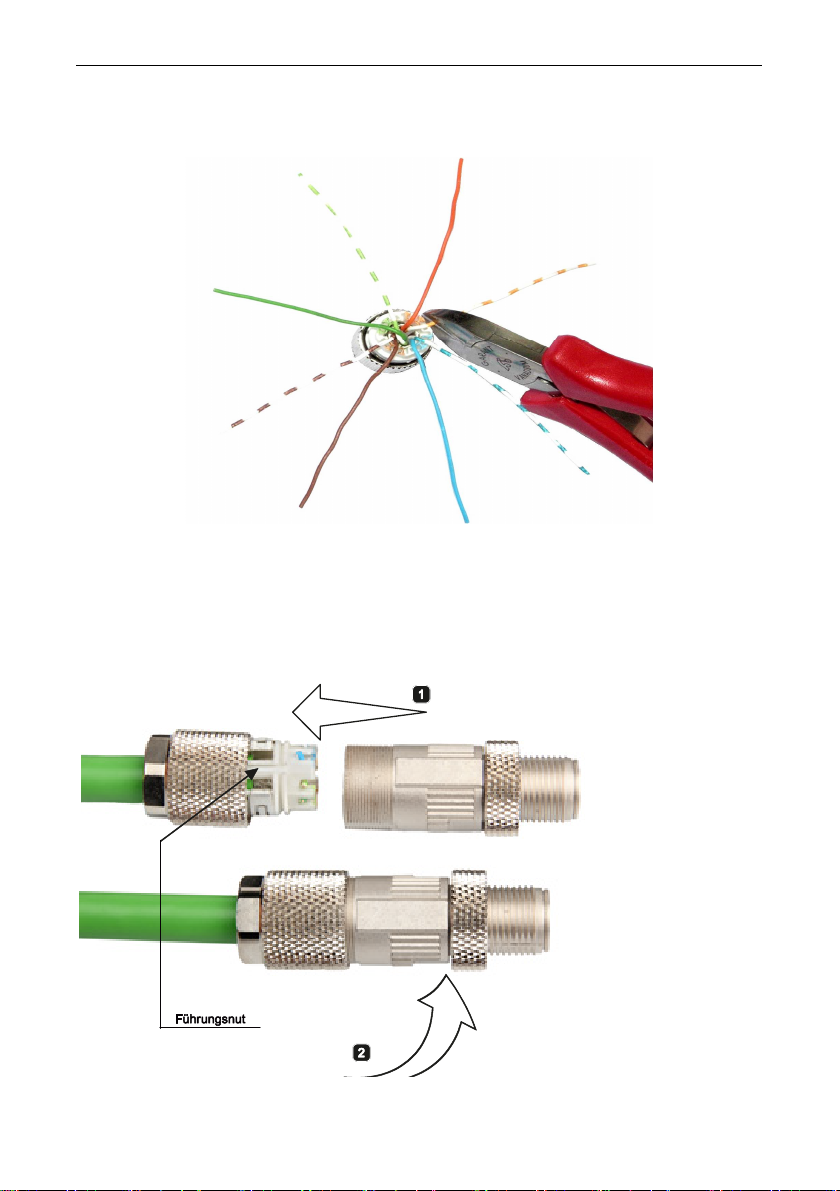

6. Kürzen Sie die eingelegten Adern bündig zum Gehäuserand des Ladestückes.
7. Verschrauben Sie das Ladestück und das Steckergehäuse miteinander. Achten
Sie beim Zusammenführen der beiden Teile darauf, dass die Führungsnut auf
dem Ladestück mit der Feder des Steckergehäuses ineinander greifen. Die
beiden Teile müssen fest verschraubt werden, damit die Schneidklemmen durch
die Aderisolierung schneiden können und der sichere Kontakt der Ader zur
Schneidklemme gewährleistet ist.

IE FC M12 Plug PRO 4x2
8A5E03679115A-AC,05/2015
3Demontage
Gehen Sie folgendermaßen vor, um den IE FC M12 Plug PRO 4x2 zu demontieren:
1. Drehen Sie das Steckergehäuse vom Ladestück ab.
2. Öffnen Sie die zwei Schirmklammern mit einem kleinen Schraubendreher.

Demontage
IE FC M12 Plug PRO 4x2
A5E03679115A-AC, 05/2014 9
3. Ziehen Sie das Kabel aus dem Ladestück heraus.
Hinweis
Die Schneidklemmkontakte des IE M12 Plug PRO 4x2 können bis zu 10 Mal
gelöst und neu konfektioniert werden. Kontaktierte Leitungsenden dürfen nicht
noch einmal kontaktiert werden. Schneiden Sie daher bei einer erneuten
Konfektionierung das Kabel etwa 1 cm ab.
Marken
Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene
Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein,
deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann.
Haftungsausschluss
Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und
Software geprüft. Dennoch können Abweichungen nicht ausgeschlossen werden, so dass wir
für die vollständige Übereinstimmung keine Gewähr übernehmen. Die Angaben in dieser
Druckschrift werden regelmäßig überprüft, notwendige Korrekturen sind in den nachfolgenden
Auflagen enthalten.
Siemens AG
Industry Sector
Postfach 48 48
90026 NÜRNBERG
IE FC M12 Plug PRO 4x2
A5E03679115A,05/2015

© Siemens AG 2014. All rights reserved
10 A5E03679115A-AC, 05/2015
SIMATIC NET
IE FC M12 Plug PRO 4x2
Compact Operating Instructions
Legal information
Qualified Personnel
The product/system described in this documentation may be operated only by personnel
qualified for the specific task in accordance with the relevant documentation, in particular its
warning notices and safety instructions. Qualified personnel are those who, based on their
training and experience, are capable of identifying risks and avoiding potential hazards when
working with these products/systems.
Proper use of Siemens products
Note the following:
WARNING
Siemens products may only be used for the applications described in the catalog and in the
relevant technical documentation. If products and components from other manufacturers are
used, these must be recommended or approved by Siemens. Proper transport, storage,
installation, assembly, commissioning, operation and maintenance are required to ensure that
the products operate safely and without any problems. The permissible ambient conditions
must be complied with. The information in the relevant documentation must be observed.

IE FC M12 Plug PRO 4x2
A5E03679115A-AC,05/2015 11
Warning notice system
This manual contains notices you have to observe in order to ensure your personal safety, as
well as to prevent damage to property. The notices referring to your personal safety are
highlighted in the manual by a safety alert symbol, notices referring only to property damage
have no safety alert symbol. These notices shown below are graded according to the degree of
danger.
DANGER
indicates that death or severe personal injury will result if proper precautions are not taken.
WARNING
indicates that death or severe personal injury may result if proper precautions are not taken.
CAUTION
indicates that minor personal injury can result if proper precautions are not taken.
NOTICE
indicates that property damage can result if proper precautions are not taken.
If more than one degree of danger is present, the warning notice representing the highest
degree of danger will be used. A notice warning of injury to persons with a safety alert symbol
may also include a warning relating to property damage.
1Product description
The IE FC M12 Plug PRO 4x2 is an 8-pin M12 plug with which you can connect
Industrial Ethernet devices with an M12 gigabit Ethernet socket via an 8-wire
Industrial Ethernet Fast Connect (FC) cable to a gigabit Ethernet network.
The IE FC M12 Plug PRO 4x2 consists of two parts, the loader ①including the two
2 shield clamps and the connector housing ②:

Product description
IE FC M12 Plug PRO 4x2
12 A5E03679115A-AC,05/2015
Table 1-1 Pin assignment of the IE FC M12 Plug PRO 4x2
Pin Color code
3 green/white
4 green
1 orange/white
2 orange
5 brown/white
6 brown
7 blue/white
8 blue
Table 1-2 Reference table M12 to RJ-45
4-wire Color code 8-wire Color code Pin assignment
RJ-45
Pin assignment
M12-8
TD+ white TD/RD+2 orange/white 3 1
TD- blue TD/RD-2 orange 6 2
RD+ yellow TD/RD+1 green/white 1 3
RD- orange TD/RD-1 green 2 4
TD/RD+3 blue 4 8
TD/RD-3 blue/white 5 7
TD/RD+4 brown/white 7 5
TD/RD-4 brown 8 6

Installation
IE FC M12 Plug PRO 4x2
A5E03679115A-AC,05/2015 13
Table 1-3 Order numbers
Order number Number per pack
6GK1901-0DB30-6AA0 1
6GK1 901-0DB30-6AA8 8
Table 1-4 Suitable for the following cable types:
Order number Cable type
6XV1878-2A IE FC TP standard cable GP 4x2 (24
AWG)
6XV1878-2B IE FC TP flexible cable GP 4x2 (24
AWG)
Table 1-5 Stripping tool
Order number Name
6GK1901-1GA00 Industrial Fast Ethernet Stripping Tool
2Installation
Follow these steps to assemble the IE FC M12 Plug PRO 4x2:
1. Strip the cable as shown in the illustration using the IE stripping tool (6GK1901-
1GA00; green knife cassette) or with a similar stripping tool with a suitable cutting
depth.

Installation
IE FC M12 Plug PRO 4x2
14 A5E03679115A-AC,05/2015
2. Cut off the interior plastic filler flush with the cable jacket.
3. Feed the cable through the loader. Make sure that the shield clamps are open
when you insert the cable.

Installation
IE FC M12 Plug PRO 4x2
A5E03679115A-AC,05/2015 15
4. Press the two shield clamps into the locking mechanism with a small screwdriver.
5. Untwist the wires and fit them into the loader according to the color-coding.

Installation
IE FC M12 Plug PRO 4x2
16 A5E03679115A-AC,05/2015
6. Shorten the inserted wires flush with the edge of the loader housing.
7. Screw the loader and the connector housing together. When joining the two parts,
make sure that the guide notch on the loader engages the spring of the connector
housing. The two parts must be securely screwed together so that the insulation
piercing terminals can cut through the wire insulation ensuring reliable contact
between the wire and the terminal.

IE FC M12 Plug PRO 4x2
A5E03679115A-AC,05/2015 17
3Dismantling
Follow these steps to dismantle the IE FC M12 Plug PRO 4x2:
1. Unscrew the connector housing from the loader.
2. Open the two shield clamps with a small screwdriver.

Dismantling
IE FC M12 Plug PRO 4x2
18 A5E03679115A-AC, 05/2014

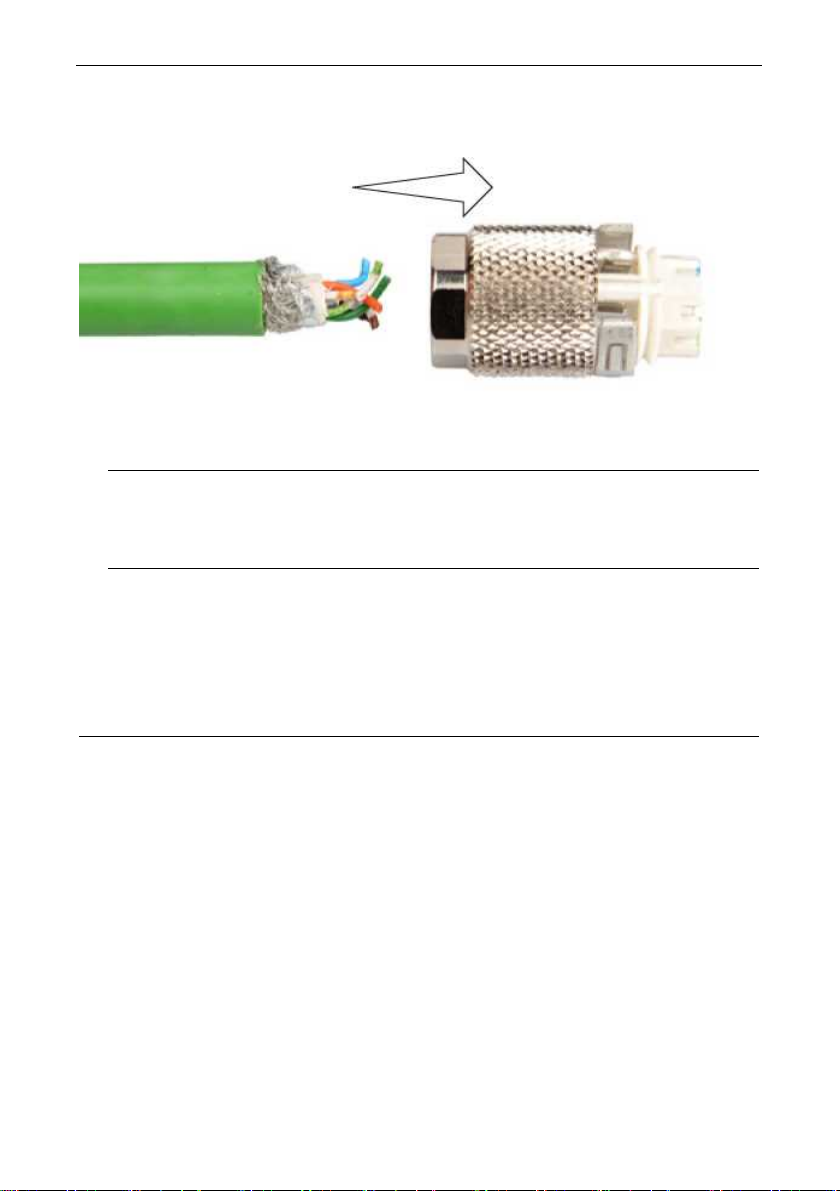

3. Pull the cable out of the loader.
Note
The piercing contacts of the IE M12 Plug PRO 4x2 can be released and re-used
up to 10 times. The ends of cables that have been pierced once must not be
pierced a second time. If you reassemble the cable, cut approximately 1 cm off.
Trademarks
All names identified by ® are registered trademarks of Siemens AG. The remaining trademarks
in this publication may be trademarks whose use by third parties for their own purposes could
violate the rights of the owner.
Disclaimer of Liability
We have reviewed the contents of this publication to ensure consistency with the hardware and
software described. Since variance cannot be precluded entirely, we cannot guarantee full
consistency. However, the information in this publication is reviewed regularly and any
necessary corrections are included in subsequent editions.
Siemens AG
Industry Sector
Postfach 48 48
90026 NÜRNBERG
IE FC M12 Plug PRO 4x2
A5E03679115A,05/2015
