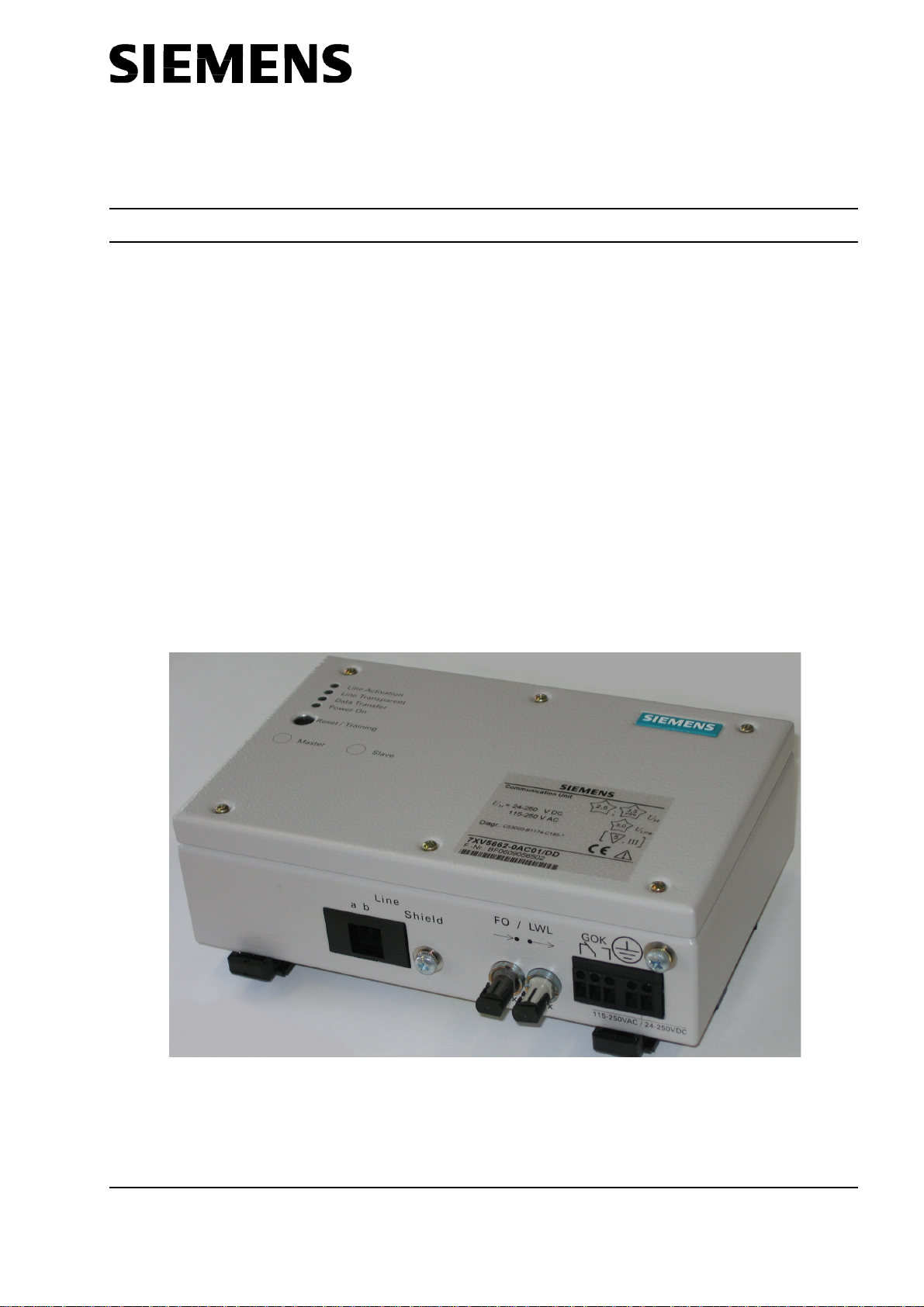

Siemens 7XV5662-0AC01 User manual

7XV5662-0AC01
bis Gerätestand /CC und ab /DD/up to device version /CC and /DD and higher
Copyright Siemens AG 2008
Handbuch/Manual Order No.: C53000-B1174-C165-4
Deutsch: Seite 3
Kommunikationsumsetzer - Kupfer
Asynchrone Schnittstelle
English: Page 31
Communication Converter for pilot wires
Asynchronous Interface

Deutsch 7XV5662-0AC01
2C53000-B1174-C165-4
Haftungsausschluss
Wir haben den Inhalt der Druckschrift auf Übereinstim-
mung mit der beschriebenen Hard- und Software geprüft.
Dennoch können Abweichungen nicht ausgeschlossen
werden,sodasswirfürdievollständigeÜbereinstimmung
keine Gewähr übernehmen.
Die Angaben in diesem Handbuch werden regelmäßig
überprüft, und notwendige Korrekturen sind in den nach-
folgenden Auflagen enthalten. Für Verbesserungsvor-
schläge sind wir dankbar.
Technische Änderungen bleiben, auch ohne Ankündi-
gung, vorbehalten.
Dokumentenversion V01.10.01
Copyright
Copyright © Siemens AG 2008. All rights reserved.
Weitergabe und Vervielfältigung dieser Unterlage, Verwertung und Mit-
teilung ihres Inhalts ist nicht gestattet, soweit nicht ausdrücklich zuge-
standen. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte
vorbehalten, insbesondere für den Fall der Patenterteilung oder GM–Ein-
tragung.
Eingetragene Marken
SIPROTEC, SINAUT, SICAM und DIGSI sind eingetragene Marken der
Siemens AG. Die übrigen Bezeichnungen in diesem Handbuch können
Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte
der Inhaber verletzen können.
Liability Statement
We have checked the text of this manual against the hard-
ware and software described. Exclusions and deviations
cannot be ruled out; we accept no liability for lack of total
agreement.
The information in this manual is checked periodically,
and necessary corrections will be included in future edi-
tions. We appreciate any suggested improvements.
We reserve the right to make technical improvements
without notice.
Document version V01.10.01
Copyright
Copyright © Siemens AG 2008. All rights reserved.
Dissemination or reproduction of this document, or evaluation and com-
munication of its contents, is not authorized except where expressly per-
mitted. Violations are liable for damages. All rights reserved, particularly
for the purposes of patent application or trademark registration.
Registered trademarks
SIPROTEC®, SIMATIC®, SIMATIC NET ®, SINAUT ®, SICAM®, and
DIGSI®are registered trademarks of Siemens AG. Other designations in
this manual may be trademarks that if used by third parties for their own
purposes may violate the rights of the owner.

7XV5662-0AC01 Deutsch
C53000-B1174-C165-4 3
Inhalt
Angaben zur Konformität .................................................................................................. 4
Hinweise und Warnungen ................................................................................................. 4
Aus- und Einpacken des Gerätes ..................................................................................... 6
Lagerung und Transport .................................................................................................... 6
Verwendung ...................................................................................................................... 7
Merkmale .......................................................................................................................... 8
Funktion ............................................................................................................................ 9
Anschlüsse ...................................................................................................................... 10
Anschlusshinweise .......................................................................................................... 11
Montage .......................................................................................................................... 13
Inbetriebsetzung .............................................................................................................. 14
Technische Daten ........................................................................................................... 22
Maßbilder ........................................................................................................................ 29

Deutsch 7XV5662-0AC01
4C53000-B1174-C165-4
Angaben zur Konformität
Das Produkt entspricht den Bestimmungen der Richtlinie des Rates der Europäischen
Gemeinschaften zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die
elektromagnetischeVerträglichkeit (EMV-Richtlinie 89/336/EWG) und betreffend elektrische
Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (Niederspan-
nungsrichtlinie 2006/95/EG).
Diese Konformität ist das Ergebnis einer Prüfung, die durch die Siemens AG gemäß
Artikel 10 der Richtlinie in Übereinstimmung mit den Fachgrundnormen EN 61000-6-2 und
EN 61000-6-4 für die EMV-Richtlinie und der Norm EN 60255-6 für die Niederspannungs-
richtlinie durchgeführt worden ist.
Das Gerät wurde für den Einsatz im Industriebereich entwickelt und hergestellt.
Das Erzeugnis steht im Einklang mit den internationalen Normen der Reihe IEC 60255 und
der nationalen Bestimmung VDE 0435.
Hinweise und Warnungen
Die Hinweise und Warnungen in dieser Anleitung sind zu Ihrer Sicherheit und einer ange-
messenen Lebensdauer des Gerätes zu beachten.
Folgende Signalbegriffe und Standarddefinitionen werden dabei verwendet:
GEFAHR
bedeutet, dass Tod, schwere Körperverletzung oder erheblicher Sachschaden eintreten
werden, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
Warnung
bedeutet, dass Tod, schwere Körperverletzung oder erheblicher Sachschaden eintreten
können, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
Vorsicht
bedeutet, dass eine leichte Körperverletzung oder ein Sachschaden eintreten kann, wenn
die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. Dies gilt insbesondere
auch für Schäden am oder im Gerät selber und daraus resultierende Folgeschäden.
Hinweis
ist eine wichtige Information über das Produkt oder den jeweiligen Teil dieser Anleitung, auf
die besonders aufmerksam gemacht werden soll.

7XV5662-0AC01 Deutsch
C53000-B1174-C165-4 5
QUALIFIZIERTES PERSONAL
im Sinne dieser Kurzanleitung bzw. der Warnhinweise auf dem Produkt selbst sind Perso-
nen, die mit Aufstellung, Montage, Inbetriebsetzung und Betrieb des Gerätes vertraut sind
und über die ihrer Tätigkeit entsprechenden Qualifikationen verfügen, wie z. B.
Ausbildung und Unterweisung bzw. Berechtigung, Geräte/Systeme gemäß den Stan-
dards der Sicherheitstechnik ein- und auszuschalten, zu erden und zu kennzeichnen.
Ausbildung oder Unterweisung gemäß den Standards der Sicherheitstechnik in Pflege
und Gebrauch angemessener Sicherheitsausrüstung.
Schulung in Erster Hilfe.
Warnung!
Beim Betrieb elektrischer Geräte stehen zwangsläufig bestimmte Teile
dieser Geräte unter gefährlicher Spannung. Es können deshalb schwe-
re Körperverletzung oder Sachschaden auftreten, wenn nicht fachge-
recht gehandelt wird.
Nur entsprechend qualifiziertes Personal soll an diesem Gerät oder in
dessen Nähe arbeiten.Dieses muss gründlich mitallen Warnungen und
Instandhaltungsmaßnahmen gemäß dieser Anleitung sowie mit den
Sicherheitsvorschriften vertraut sein.
Der einwandfreie und sichere Betrieb des Gerätes setzt sachgemäßen
Transport, fachgerechte Lagerung, Aufstellung und Montage sowie
sorgfältige Bedienung und Instandhaltung unter Beachtung der War-
nungen und Hinweise voraus.
Insbesondere sind die Allgemeinen Errichtungs- und Sicherheitsvor-
schriften für das Arbeiten an Starkstromanlagen (z.B. DIN, VDE, EN,
IEC oder andere nationale und internationale Vorschriften) zu beach-
ten. Nichtbeachtung können Tod, Körperverletzung oder erheblichen
Sachschaden zur Folge haben.

Deutsch 7XV5662-0AC01
6C53000-B1174-C165-4
Aus- und Einpacken des Gerätes
Das Gerät wurde im Werk so verpackt, dass es die Anforderungen nach IEC 60255-21
erfüllt.
Das Aus- und Einpacken ist mit der üblichen Sorgfalt, ohne Gewaltanwendung und nur unter
Verwendung von geeignetem Werkzeug vorzunehmen. Das Gerät ist durch Sichtkontrolle
auf einwandfreien mechanischen Zustand zu überprüfen.
Bitte beachten Sie unbedingt auch Hinweise, wenn solche dem Gerät beigelegt sind.
Bevor das Gerät erstmalig oder nach Lagerung an Spannung gelegt wird, soll es mindestens
2 Stunden im Betriebsraum gelegen haben, um einen Temperaturausgleich zu schaffen und
um Feuchtigkeit und Betauung zu vermeiden.
Lagerung und Transport
Angaben zu Lagerung und Transport sind in den Technische Daten enthalten.
SIPROTEC®-Geräte oder zugehörige Ersatzbaugruppen sollen in trockenen und sauberen
Räumen gelagert werden. Die relative Feuchte darf weder zur Kondenswasser- noch zur
Eisbildung führen.
Es wird empfohlen, bei der Lagerung den in den Technische Daten angegebenen einge-
schränkten Temperaturbereich einzuhalten, um einer vorzeitigen Alterung der in der Strom-
versorgung eingesetzten Elektrolytkondensatoren vorzubeugen.
Außerdem empfiehlt es sich bei langer Lagerungszeit, das Gerät etwa alle 2 Jahre für 1 bis
2 Tage an die Hilfsspannung zu legen, um die in der Stromversorgung eingesetzten Elektro-
lytkondensatoren zu formieren. Ebenso sollte vor einem geplanten Einsatz des Gerätes
verfahren werden.
Bei Weiterversand kann die Transportverpackung der Geräte wiederverwendet werden. Die
Lagerverpackung der Einzelgeräte ist nicht für den Transport ausreichend. Bei Verwendung
anderer Verpackung muss das Einhalten der Transportanforderungen entsprechend
IEC 60255-21-1 Klasse 2 und IEC 60255-21-2 Klasse 1 sichergestellt werden.

7XV5662-0AC01 Deutsch
C53000-B1174-C165-4 7
Verwendung
Der Kommunikationsumsetzer-Kupfer (KU–KU) ist ein mit dem Schutzgerät verbundenes
Peripheriegerät (siehe Bild 1), das den seriellen Datenaustausch zwischen zwei Schutzge-
räten ermöglicht. Hierzu wird ein einzelnes Kupferadernpaar, das Teil eines Fermelde- oder
eines anderen geeigneten symmetrischen Kommunikationskabels (keine Pupinleitung) sein
kann, genutzt.
Die Daten werden an der Gegenstelle (s. Bild 1) durch einen zweiten KU–KU wieder in die
für das zweite Schutzgerät lesbaren Daten umgesetzt. Mit Hilfe der KU–KU (Master/Slave)
können zwei Schutzgeräte miteinander kommunizieren und dabei eine große Datenmenge
über weite Entfernungen austauschen. Der 7XV5662-0AC01 wird bei Geräten mit asynchro-
ner LWL-Schnittstelle verwendet (z.B. 7XV5652, 7XV5653). Typische Anwendungen sind
die Wirkschnittstellen des Differentialschutzes.
Der Anschluss an das Schutzgerät erfolgt störsicher über eine Lichtwellenleiter- (LWL-)
Verbindung. Bei diesem Modul handelt es sich um ein optisches 820 nm Steckmodul im
Schutzgerät. Die maximale optische Übertragungsentfernung beträgt 1,5 km.
Der Datentransfer zwischen den Schutzgeräten stellt eine bittransparente Punkt-zu-Punkt-
Verbindung dar. Der Datenaustausch darf nicht über Vermittlungsstellen laufen, sondern
über Hilfsadernpaare in einer Punkt-zu-Punkt-Verbindung.
Der Kommunikationsumsetzer unterstützt eine einfache Inbetriebsetzung der gesamten
Kommunikationsstrecke. Er verfügt über einen Relaiskontakt zur Ausgabe einer „Gerät-OK“-
Meldung (GOK) und ist mit einem Weitbereichsnetzteil ausgestattet, das den gesamten
üblichen DC- und AC-Hilfsspannungsbereich abdeckt.

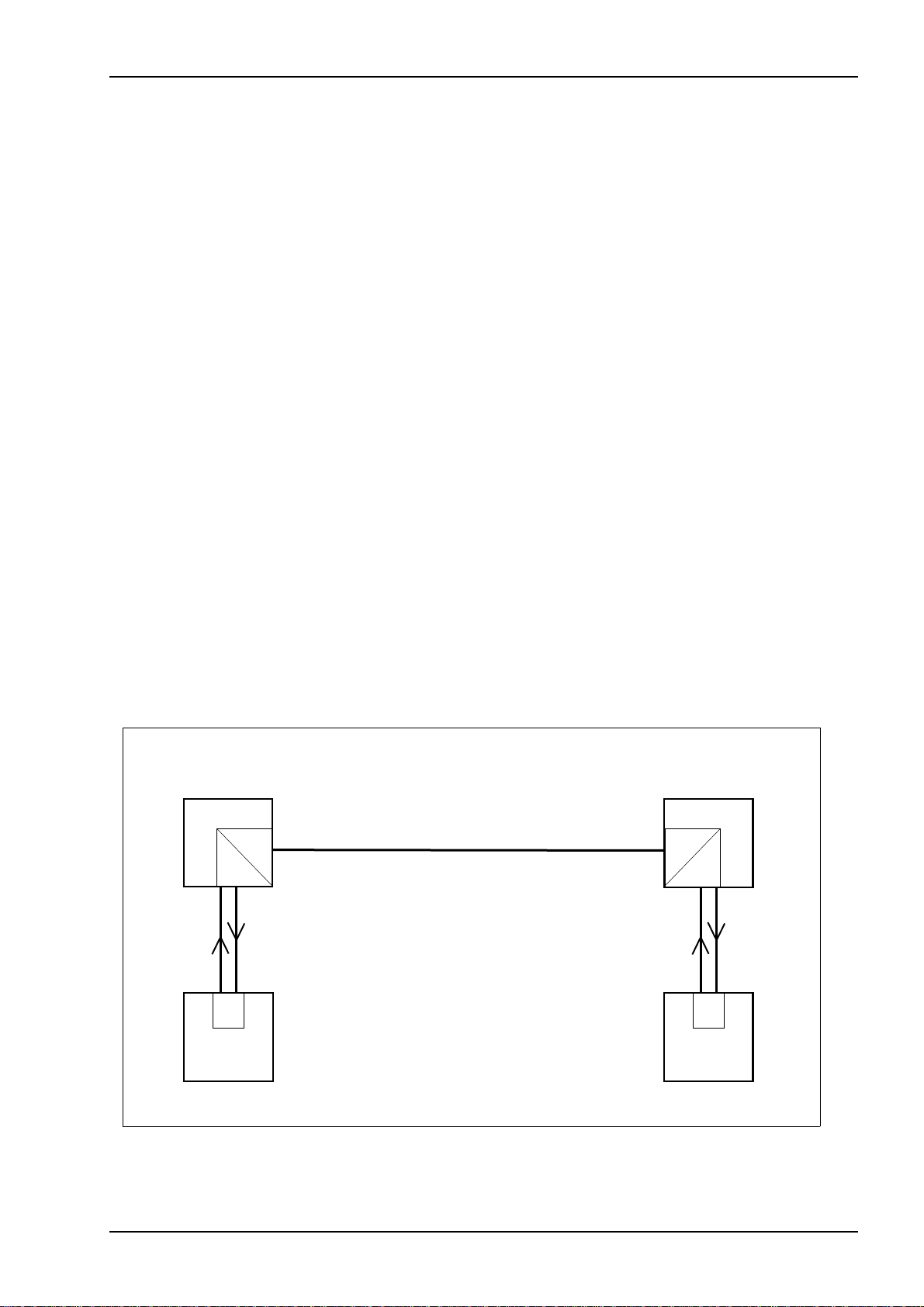

Bild 1 Typischer Aufbau einer Kommunikationsstrecke
Kommunikationsleitung
2-adrige Kupferleitung

Kommunikations-
umsetzer
Leitungslängen

AWG 22/0,32 mm2: max. 8 km
AWG 26/0,13 mm2: max. 4,4 km
LWL
Multimodefaser 62,5/125 µm
ST-Stecker, max. 1,5 km
Kommunikations-
umsetzer
KU 1
Schutzgerät
1
elektrisch
FO5
O


E
Schutzgerät
2
FO5
KU 2
O
E
elektrisch

S
L
A
V
E
M
A
S
T
E
R
AWG 19/0,65 mm2: max. 12,1 km
weitere Werte s. Technische Daten
(AWG = American Wire Gauge)
optisch optisch

Deutsch 7XV5662-0AC01
8C53000-B1174-C165-4
Merkmale
Der Kommunikationsumsetzer für Hilfsadernpaar hat folgende Merkmale:
Asynchrone Übertragungsgeschwindigkeit im Schutz-/Endgerät von 300 Bd bis 38,4 kBd
(max. 52 kBd) möglich; keine Einstellung im Kommunikationsumsetzer nötig
Signalleitung zum Schutzgerät über LWL zu einem dort integrierten FO-Modul
Maximale LWL-Länge für die Verbindung Schutzgerät ↔Kommunikationsumsetzer
1,5 km mit 62,5/125 µm Multimodefasern; Anschluss mit ST-Stecker
Maximale Leitungslänge für die Verbindung Kommunikationsumsetzer (Master) ↔Kom-
munikationsumsetzer (Slave) für AWG 19: 12,1 km
Maximale Leitungslänge für die Verbindung Kommunikationsumsetzer (Master) ↔Kom-
munikationsumsetzer (Slave) für AWG 22: 8 km
Maximale Leitungslänge für die Verbindung Kommunikationsumsetzer (Master) ↔Kom-
munikationsumsetzer (Slave) für AWG 26: 4,4 km
Entfernungen für andere AWG/Querschnitte sind in den Technischen Daten angegeben.
Weitbereichsnetzteil für Gleichspannung DC: 24 V bis 250 V (Grenzspannungsbereich
DC: 19 V bis 300 V) und Wechselspannung AC: 115 V bis 250 V (Grenzspannungsbe-
reich AC: 92 V bis 286 V)
Leistungsaufnahme < 4 W / < 10 VA
Überwachung der Hilfsspannung und der internen Logik
Gehäuse für die Hutschienenmontage mit den Maßen 188 mm × 120 mm × 55 mm
(B×T×H)
Direkte Anschaltung an die Übertragungsleitung (Kupferadernpaar) mit AC: 5 kV Abrie-
gelspannung

7XV5662-0AC01 Deutsch
C53000-B1174-C165-4 9
Funktion

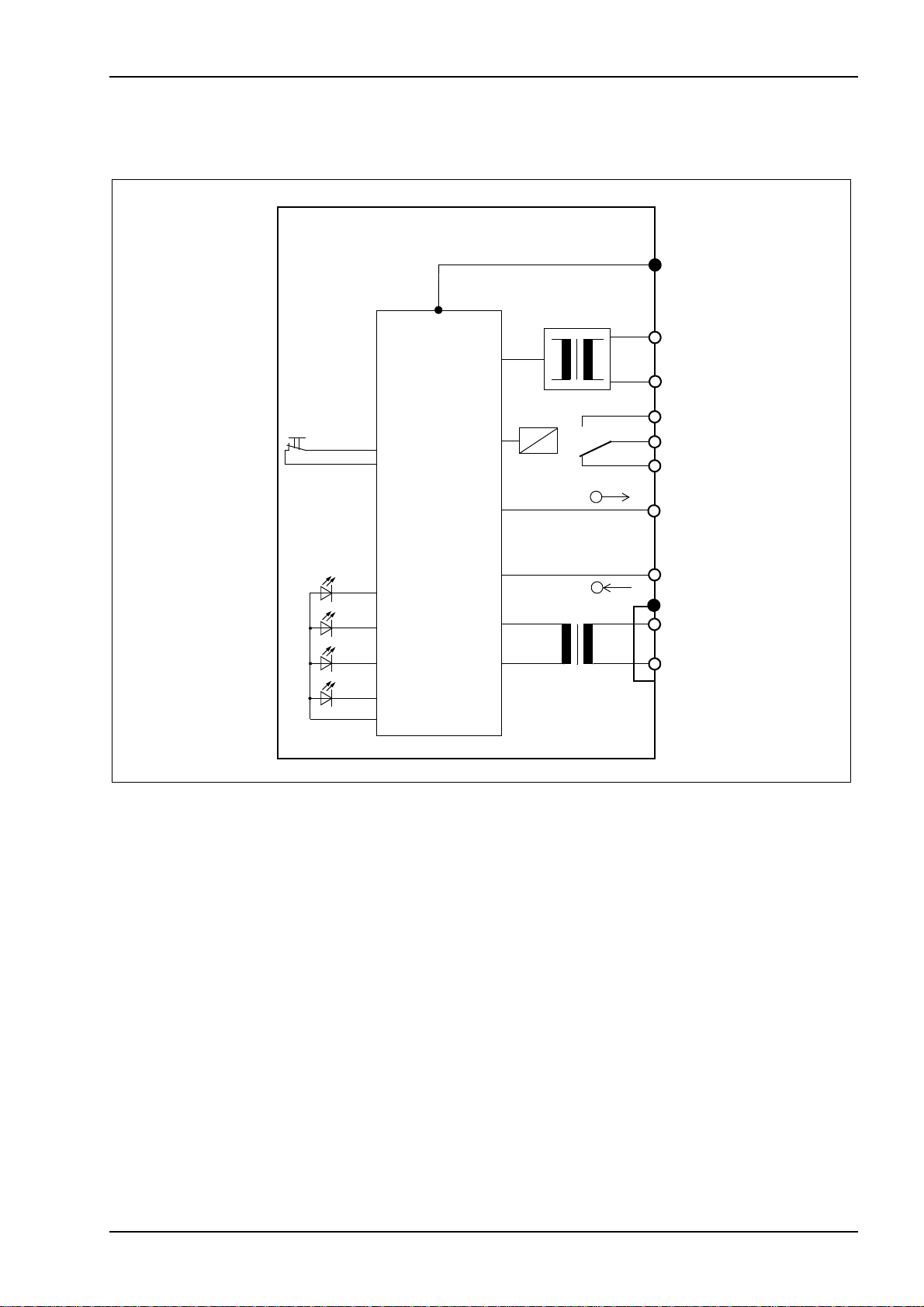

Bild 2 Hardwarestruktur des KU–KUs für Hilfsadernpaar
Die Aufgabe des Kommunikationsumsetzers besteht darin, eine bidirektionale Datenkom-
munikation zweier Schutzgeräte über ein einzelnes Adernpaar mit einer maximalen Baudra-
te von 38,4 kBd (Standard) zu ermöglichen sowie eine Anpassung der verfügbaren LWL-
Wirkschnittstelle im Schutzgerät an die physikalische Spezifikation des jeweiligen zur An-
wendung kommenden Kupferadernpaars vorzunehmen. Das Kupferadernpaar kann Teil
eines Fernmeldekabels oder eines anderen geeigneten symmetrischen Kommunikationska-
bels sein. Die Anpassung erfolgt vollkommen bittransparent, d. h. direktes Weiterleiten der
Informationen ohne selbst Informationen hinzuzufügen oder auszublenden. Bild 1 zeigt das
Schaltschema. Der Line-Anschluss besitzt eine Isolationsfestigkeit von 5 kV, kann aber
durch Vorschalten eines Trennwandlers auf 20 kV erhöht werden (siehe Zubehör, Seite 28).
Um eine Kommunikationstrecke aufzubauen, sind zwei Geräte, der KU–KU-Master und der
KU–KU-Slave, notwendig, die mittels Steckbrücken im Gerät konfiguriert werden. Eine
Steckbrücke dient der Umschaltung entweder auf Master- oder Slavebetrieb. Ein Gerät
muss als Master und ein Gerät als Slave konfiguriert sein.
GND
Erdungsklemme
UH
GOK
Interne Logik
1
2
3
+
_
Reset/Training
Line Transparent
Data Transfer
Power On
Line Activation
FO/LWL, Senden
FO/LWL, Empfangen
Line, a/b
Shield

Deutsch 7XV5662-0AC01
10 C53000-B1174-C165-4
Ein Kontaktausgang (Relaiskontakt, Wechsler) dient zur Erzeugung des GOK-Signals. Das
Relais ist angezogen, wenn die Hilfsspannung vorhanden ist und die interne Logik einwand-
frei arbeitet und eine Verbindung der beiden KU–KU hergestellt ist. Der Öffner meldet eine
Störung.
Zusätzlich kann mit dem Taster ein Training der „Line“ ausgeführt werden, was notwendig
wird, wenn sich über Jahre die physikalischen Übertragungsparameter der Verbindungslei-
tung derart geändert haben, dass eine zufriedenstellende Übertragung nicht gewährleistet
ist. Bei einem Training werden die Leitungsparameter erneut eingemessen und der KU–KU
darauf abgeglichen.
Anschlüsse
Bild 3 Schnittstellen und Anschlüsse
Auf der Geräteseite (Bild 3) befinden sich folgende Schnittstellen und Anschlüsse:
Line: Das Hilfsadernpaar (geschirmtes Kupferkabel empfohlen) ist auf die Line-Schnitt-
stelle mit der 2-poligen Schraubklemme (Line) aufzulegen (ein Adernpaar). Der rechts
danebenliegende Shield-Anschluss ist mit der Schirmung des Kupferkabels zu verbin-
den. Die Line-Signale sind von den anderen elektrischen Kreisen galvanisch getrennt
(Bild 2) und werden über das Hilfsadernpaar mit der Gegenseite ausgetauscht.
FO/LWL: Die LWL-Schnittstellen dienen zur Anbindung eines Schutzgerätes. Über diese
Schnittstellen werden serielle Signale übertragen. Die optischen Eigenschaften, ein-
schließlich der Anschlusstechnik, entsprechen einer 820 nm Schnittstelle (ST-Stecker,
820 nm), die im Schutzgerät als Wirkschnittstelle vorhanden sein muss.
GOK: Als „Gerät-OK“-Schnittstelle steht ein potentialfreier Wechsler zur Verfügung,
dessen drei Anschlüsse am Gerät herausgeführt sind. Das Symbol am Anschluss stellt
die Ruhelage des Kontaktes dar (spannungslos). Das GOK-Signal wird aktiv (Relais ist
angezogen), wenn die folgenden Bedingungen erfüllt sind:
Die Verbindung zwischen den KU–KUs ist hergestellt.
Die Stromversorgung der internen Logik ist in Ordnung.
Die interne Logik arbeitet einwandfrei.

7XV5662-0AC01 Deutsch
C53000-B1174-C165-4 11
Stromversorgung: Die Hilfsspannung ist an der 2-poligen Schraubklemme mit der
Bezeichnung „115-250VAC / 24-250VDC“ anzuschließen. . Die zulässigen Werte und
Toleranzen sind in den Technischen Daten aufgeführt (Seite 22). Der rechts danebenlie-
gende Erdungsanschluss ist mit dem Schutzleiter (Erde) zu verbinden.
Anschlusshinweise
Schraubklemmen der Anschlussleisten
Die Klemmschrauben sind als Schlitzschrauben für die Betätigung mittels Schraubendreher
0,3 x 3,5 bzw. 0,6 x 3,5 ausgeführt.
Es gibt folgende Schraubanschlüsse (Bild 3):
Anschlussleiste für das Signal Line: 2-polig,
Anschlussleiste für das Signal GOK: 3-polig,
Anschlussleiste für die Hilfsspannung UH: 2-polig.
Die Anschlussdrähte sind auf einer Länge von 9 mm abzuisolieren, bis zum Anschlag in die
Schraubklemme einzuführen und so zu sichern, dass sie beim Festschrauben nicht wieder
herausgeschoben werden. Nach dem Anschrauben sind die Anschlüsse auf festen Sitz zu
überprüfen.
Signalanschlüsse
Direktanschluss: Massivleiter oder Litzenleiter für Leitungsquerschnitte von 0,2 mm2bis
2,5 mm2, entsprechend AWG 14 bis 24 oder Litzenleiter mit Adernendhülse für Leitungs-
querschnitte von 0,25 mm2bis 1,5 mm2, entsprechend AWG 16 bis 23. Wird ein Litzenleiter
mit kleinerem Querschnitt verwendet (min. AWG 26), so muss der Anschluss an die
Schraubklemme durch ein geeignetes Hilfsmittel (Adernendhülse) ermöglicht werden.
Spannungsanschlüsse
Direktanschluss: Massivleiter oder Litzenleiter für Leitungsquerschnitte von 0,2 mm2bis
2,5 mm2, entsprechend AWG 14 bis 24 oder Litzenleiter mit Adernendhülse für Leitungs-
querschnitte von 0,25 mm2bis 1,5 mm2, entsprechend AWG 16 bis 23.
Nur Kupferleiter verwenden!
Lichtwellenleiter
Die LWL-Anschlüsse (Bild 3) sind mit Abdeckhauben versehen, die eine Verschmutzung
vermeiden. Sie lassen sich durch eine Linksdrehung um 90° abnehmen.
LWL-Stecker Typ: ST-Stecker
zu verwendender
Faser-Typ: Multimode-LWL
G62,5/125 µm (empfohlen)
Wellenlänge: λ= ca. 820 nm

Deutsch 7XV5662-0AC01
12 C53000-B1174-C165-4
Zulässige Biegeradien: für Innenkabel rmin = 5cm
für Außenkabel rmin = 20 cm
Hinweis: Die Klasse 1 nach EN 60825-1 wird bei Fasertyp G62,5/125 µm eingehalten.
Warnung!
Nicht direkt in die Lichtwellenleiterelemente schauen!

7XV5662-0AC01 Deutsch
C53000-B1174-C165-4 13
Montage
Bevor mit der Installation begonnen wird, ist eine Überprüfung der Vollzähligkeit folgender
Zubehörteile notwendig:
Handbuch zum Schutzgerät,
Ein- oder beidseitig mit ST-Steckern konfektionierte Lichtwellenleiter; auf der Anschluss-
seite des KU–KUs ist ein ST-Stecker notwendig. Der Stecker der anderen Seite ist
entsprechend dem LWL-Anschluss des Schutz-/Endgerätes (z. B. ST-Stecker, FSMA-
Stecker) zu konfektionieren.
Diese Anleitung (liegt dem Gerät jeweils bei)
Bevor der KU–KU installiert wird, muss auf EGB-Sicherheit geachtet werden!
Der KU–KU wird auf eine Hutschiene (DIN EN 50022; 35 × 7,5) geklemmt.
Solide niederohmige Schutz- und Betriebserde an der Anschlussseite des Gerätes mit
einer Schraube M4 anbringen. Der Querschnitt der hierfür verwendeten Leitung muss
dem maximalen angeschlossenenQuerschnitt entsprechen, mindestensjedoch 2,5 mm2
(AWG 14) betragen.
Line-Schnittstelle
Mittels Schraubendreher wird das Adernpaar an den Anschluss „Line“ des KU–KUs und
die Schirmung des Kabels mit einer Schraube M4 an „Shield“ angeschlossen. Die
Polarität des Anschlusses ist unerheblich.
Die optische Sendeleitung des Schutzgerätes ist mit dem optischen Empfangsanschluss
des KU–KUs zu verbinden. Die Empfangsschnittstelle des Schutzgerätes wird mit dem
Sendeanschluss des KU–KUs verbunden.
Mittels Schraubendreher werden die Kabel der zur Verfügung stehenden Hilfsspannung
an den KU–KU angeschraubt. Auf richtige Polarität bei Gleichspannung ist zu achten.
Der GOK-Ausgangskontakt kann als Schließer oder Öffner geschaltet werden. Norma-
lerweise ist ein Öffner sinnvoll, damit auch bei Ausfall der Hilfsspannung der Kontakt
öffnet.

Deutsch 7XV5662-0AC01
14 C53000-B1174-C165-4
Inbetriebsetzung
Hinweis: Der KU–KU bis Gerätestand /CC wird mit den Steckbrückenpositionen
„MASTER” und „OPERATION“ ausgeliefert.
Für den paarweisen Betrieb muss ein Umsetzer auf „SLAVE” mittels Steckbrücke
umkonfiguriert werden (siehe Bild 4).
Der KU–KU ab Gerätestand /DD wird mit den Steckbrückenpositionen
„MASTER”, „NORMAL”und „OPERATION“ ausgeliefert.
Für den paarweisen Betrieb muss ein Umsetzer auf „SLAVE” mittels Steckbrücke
umkonfiguriert werden (siehe Bild 6).
Öffnen des KU–KUs
Die Hilfsspannung ist beidpolig abzuschalten bzw. abzuklemmen.
Zum Öffnen des Gerätes müssen mit einem Schraubendreher alle sechs Kreuzschlitz-
schrauben des Deckels gelöst werden.
GEFAHR!
Vor dem Öffnen des KU–KUs ist dieser unbedingt von der Hilfs-
spannung allpolig zu trennen! Es besteht Lebensgefahr durch
spannungsführende Teile im Umsetzer.

7XV5662-0AC01 Deutsch
C53000-B1174-C165-4 15
Konfigurierung des KU–KUs (bis Gerätestand /CC)
Betriebs- und Teststellung:
KU-KU, Gerätestand bis /CC bzw. Baugruppenstand bis C53207-A338-B5-3
Die Konfiguration des KU–KUs erfolgt mittels Steckbrücken. Die Steckbrückenpositionen
auf den Stiftleisten für die Master- bzw. die Slave-Konfiguration sind dem Bild 4, die
Testkonfiguration ist dem Bild 5 zu entnehmen.
Ein Umsetzer muss als Mastergerät und der andere Umsetzer muss als Slavegerät konfigu-
riert sein.
Auswahl Master/Betriebsstellung
siehe Bild 4, links
Auswahl Slave/Betriebsstellung
siehe Bild 4, rechts

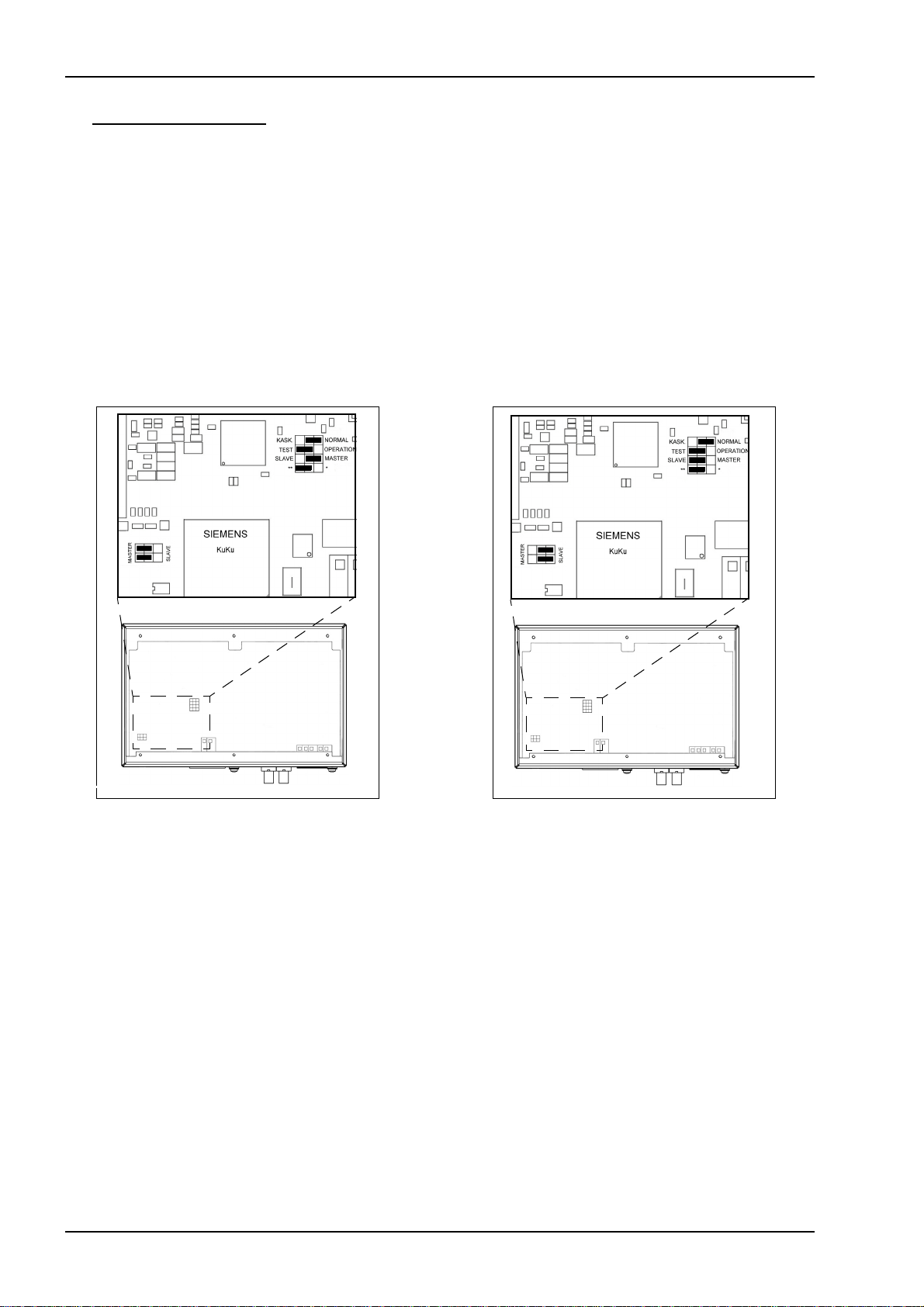

Bild 4 Lokalisierung der Steckbrücken für Master- und Slave-Konfiguration
Hinweis: Welcher der beteiligten KU–KU als Master oder Slave eingestellt wird, ist
unerheblich. Es muss sichergestellt sein, dass sowohl ein Master als auch ein
Slave an der Übertragungsstrecke angeschlossen sind.
SIEMENS
kuku
MASTER SLAVE
TEST
OPERATION
**
SIEMENS
kuku
MASTER SLAVE
TEST
OPERATION
**
Master Slave

Deutsch 7XV5662-0AC01
16 C53000-B1174-C165-4
Auswahl Testbetrieb
Die Steckbrücke (siehe Bild 5) stellt eine Testfunktion ein, die den LWL-Sende- und
Empfangsanschluss innerhalb des Kommunikationsumsetzers als Schleife schaltet, so-
dass ankommende Daten in dem Gerät nicht weitergeleitet, sondern vom Sender des
Geräts auf den Empfänger zurückgekoppelt werden. Beim Schutzgerät 7SD51 wird die
Meldung „Störung der Datenübertragung“ gelöscht, wenn die Daten erfolgreich auf das
Gerät zurückgekoppelt werden. Weiterhin ist das GOK-Relais für die Dauer des Test-
betriebes angezogen. Diese Testfunktion kann bei der Inbetriebnahme oder zu Service-
zwecken zum Überprüfen des LWL-Kabels zwischen Schutzgerät und Kommunikation-
sumsetzer genutzt werden (siehe Tabelle 1).

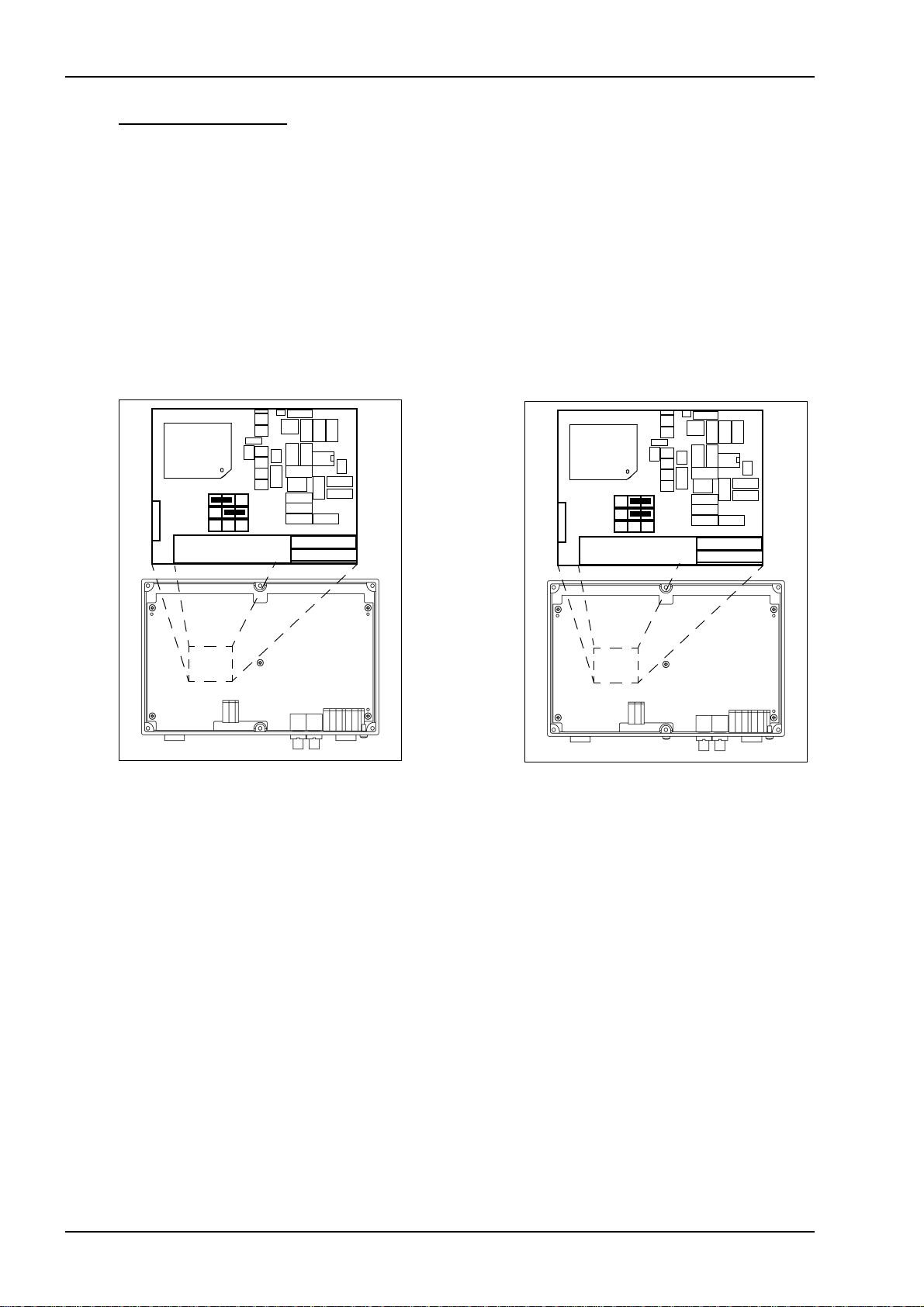

Bild 5 Steckbrückenposition zum Testen der LWL-Schnittstelle im Schleifenbetrieb
SIEMENS
kuku
MASTER SLAVE
TEST
OPERATION
**
SIEMENS
kuku
MASTER SLAVE
TEST
OPERATION
**
Master/Test Slave/Test

7XV5662-0AC01 Deutsch
C53000-B1174-C165-4 17
Konfigurierung des KU–KUs (ab Gerätestand /DD)
Betriebs- und Teststellung:
KU-KU, Gerätestand ab /DD bzw. Baugruppenstand bis C53207-A338-B7-1
Die Konfiguration des KU–KUs erfolgt mittels Steckbrücken. Die Steckbrückenpositionen
auf den Stiftleisten für die Master- bzw. Slave-Konfiguration sind dem Bild 6, die Testkonfi-
guration ist dem Bild 7 zu entnehmen.
Ein Umsetzer muss als Mastergerät und der andere Umsetzer muss als Slavegerät konfigu-
riert sein.
Auswahl Master/Betriebsstellung
Siehe Bild 6, links. Die Steckbrücke auf der Stiftleiste ** / * verbleibt in Lieferstellung.
Auswahl Slave/Betriebsstellung
Siehe Bild 6, rechts. Die Steckbrücke auf der Stiftleiste ** / * verbleibt in Lieferstellung.

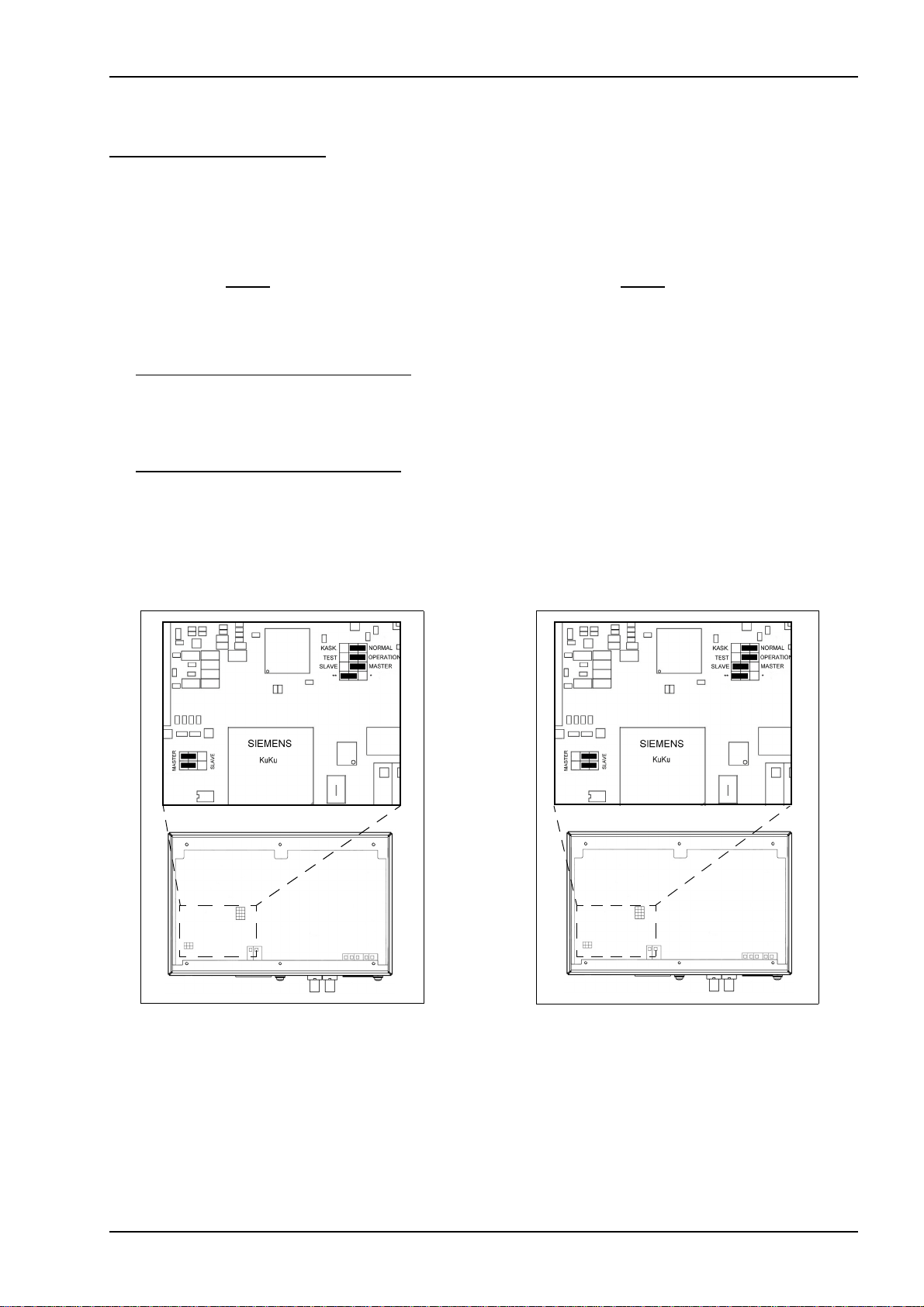

Bild 6 Lokalisierung der Steckbrücken für Master- und Slave-Konfiguration
Master Slave
** Lieferstellung
nicht verändern ** Lieferstellung
nicht verändern

Deutsch 7XV5662-0AC01
18 C53000-B1174-C165-4
Auswahl Testbetrieb
Die Steckbrücke (siehe Bild 7) stellt eine Testfunktion ein, die den LWL-Sende- und
Empfangsanschluss innerhalb des Kommunikationsumsetzers als Schleife schaltet, so-
dass ankommende Daten in dem Gerät nicht weitergeleitet, sondern vom Sender des
Geräts auf den Empfänger zurückgekoppelt werden. Beim Schutzgerät 7SD51 wird die
Meldung „Störung der Datenübertragung“ gelöscht, wenn die Daten erfolgreich auf das
Gerät zurückgekoppelt werden. Weiterhin ist das GOK-Relais für die Dauer des Test-
betriebes angezogen. Diese Testfunktion kann bei der Inbetriebnahme oder zu Service-
zwecken zum Überprüfen des LWL-Kabels zwischen Schutzgerät und Kommunikations-
umsetzer genutzt werden (siehe Tabelle 1).
Bild 7 Steckbrückenposition zum Testen der LWL-Schnittstelle im Schleifenbetrieb
Hinweis: In allen Fällen bleiben die Stiftleisten KASK. / NORMAL und ** / * sowie alle
weiteren vorhandenen Steckplätze unverändert!
Master/Test Slave/Test
** Lieferstellung
nicht verändern ** Lieferstellung
nicht verändern

7XV5662-0AC01 Deutsch
C53000-B1174-C165-4 19
Einstellungen im Schutzgerät
In den Schutzgeräten muss die Wirkschnittstelle auf „vorhanden“ konfiguriert sein, über die
die Kommunikation mit dem gegenüberliegenden Schutzgerät läuft. Für Geräte mit asyn-
chroner optischer Schnittstelle darf die Übertragungsrate zwischen 300 Bd und maximal
38,4 kBd liegen.
Schließen der Abdeckung des KU–KUs
Nach der Konfiguration muss ein Gerät als Master und ein Gerät als Slave konfiguriert sein,
und beide Geräte müssen sich im Modus „OPERATION“ und „NORMAL“ befinden. Der
Deckel des Umsetzers ist mit sechs Schrauben zu befestigen.

Deutsch 7XV5662-0AC01
20 C53000-B1174-C165-4
Anzeige und Bedienung
Es sind vier Anzeige- und ein Bedienelement am KU–KU vorhanden. Im Einzelnen handelt
es sich um eine rote, zwei gelbe, eine grüne LED und einen Taster, die sich auf der
Oberseite des Gehäuses befinden.
Bild 8 Anzeige- und Bedienelemente
LED „Line Activation“
Die rote LED „Line Activation“ signalisiert den Versuch, eine Verbindung zwischen
beiden KU–KUs herzustellen.
LED „Line Transparent“
Die gelbe LED „Line Transparent“ signalisiert eine aufgebaute Verbindung zwischen KU–
KU-Master und KU–KU-Slave.
LED „Data Transfer“
Die gelbe LED „Data Transfer“ signalisiert blinkend das Anliegen von Nutzdaten seitens
des Schutzgerätes.
LED „Power On“
Die grüne LED „Power On“ signalisiert die zugeschaltete Hilfsspannung.
Taster „Reset / Training“
Der Taster löst einen Reset/Training aus. Diese Funktion bewirkt die Vermessung der
physikalischen Eigenschaften der Kommunikationsstrecke (Line) und stellt den KU–KU
neu ein. Dieser Vorgang kann maximal 15 s dauern und sollte anschließend mit „Line
Transparent” signalisiert werden.
Außerdem werden für die Betätigungsdauer des Tasters die oberen drei LEDs und das
GOK-Relais zugeschaltet, sodass damit eine gleichzeitige Überprüfung dieser Signali-
sierungselemente auf Funktionsfähigkeit gegeben ist.
Die Konfiguration Master oder Slave kann auf dem Schild der Gehäuseoberseite durch
Markieren der zutreffenden Einstellung gekennzeichnet werden.
