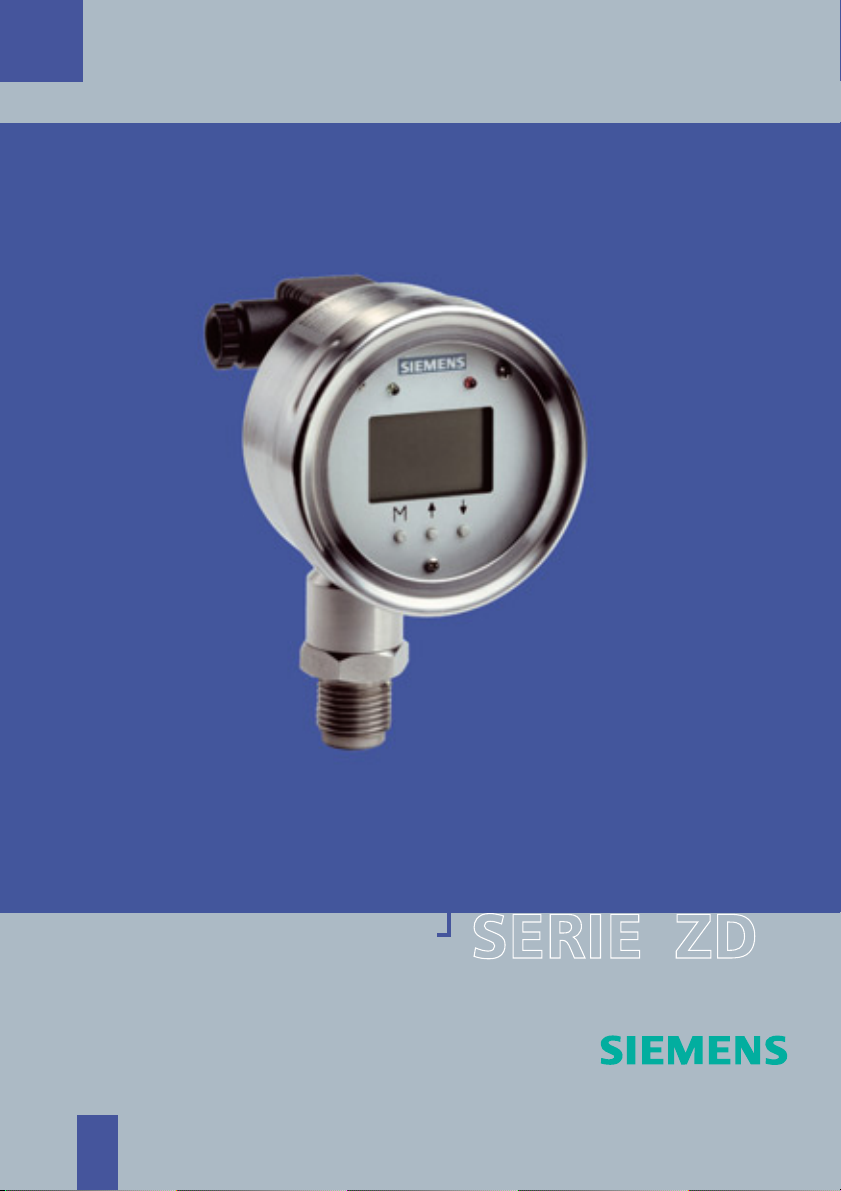

Siemens SITRANS P ZD Series User manual

Operating Instructions (d/en/fr/sp/it) Edition 12/2003
Druckmessumformer / Pressure Transmitter /
Transmetteur de pression /
Transmisores para presión /
Trasmettiore per pressione
sitrans p

SITRANS P, Serie ZD
A5E00249308-01 1
s
SITRANS P, Serie ZD
7MF1580
Edition 12/2003
Betriebsanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 3
Operating Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 35
Instructions de service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 67
Instrucciones de servicio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 99
Istruzioni de servizio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 131
www.siemens.de/feldgeraete
www.siemens.com/fielddevices

SITRANS P, Serie ZD
2A5E00249308-01
Betriebsanleitung

SITRANS P, Serie ZD
3
A5E00249308-01
Klassifizierung der Sicherheitshinweise .................................................................... 5
Allgemeine Hinweise ..................................................................................................... 6
Wichtige Sicherheitshinweise ...................................................................................... 7
1 Technische Beschreibung ........................................................................................... 9
1.1 Anwendungsbereich ....................................................................................................... 9
1.2 Aufbau ............................................................................................................................. 9
1.3 Arbeitshinweise ............................................................................................................. 10
1.4 Bedienung ..................................................................................................................... 11
2 Technische Daten ....................................................................................................... 17
3 Bestelldaten ................................................................................................................. 21
4 Montage .......................................................................................................................23
4.1 Montage am Einbauort .................................................................................................. 23
4.2 Abmessungen und Prozessanschlüsse ........................................................................ 25
4.3 Elektrischer Anschluss .................................................................................................. 25
5 Service und Wartung .................................................................................................. 27
6 Anhang ......................................................................................................................... 31
6.1 Druckgeräterichtlinie (DGRL) ........................................................................................ 31
6.2 Zertifikate ...................................................................................................................... 32
Inhaltsverzeichnis

SITRANS P, Serie ZD
4A5E00249308-01
Betriebsanleitung
Copyright © Siemens AG 2003 All rights reserved
Weitergabe sowie Vervielfältigung dieser Anleitung,
Verwertung und Mitteilung ihres Inhalts ist nicht
gestattet, soweit nicht ausdrücklich zugestanden.
Zuwiderhandlungen verpflichten zu Schadenersatz.
Alle Rechte vorbehalten, insbesondere für den Fall
der Patenterteilung oder GM-Eintragung
Siemens AG
Bereich Automatisierungs- und Antriebstechnik
Geschäftsgebiet Process Instrumentation
D-76181 Karlsruhe
Haftungsausschluss
Wir haben den Inhalt der Anleitung auf Übereinstimmung
mit der beschriebenen Hard-und Software geprüft.
Dennoch können Abweichungen nicht ausgeschlossen
werden, so dass wir für die vollständige Übereinstimmung
keine Gewähr übernehmen. Die Angaben in dieser
Anleitung werden regelmäßig überprüft, und notwendige
Korrekturen sind in den nachfolgenden Auflagen
enthalten. Für Verbesserungsvorschläge sind wir dankbar.
© Siemens AG 2003
Technische Änderungen bleiben vorbehalten

SITRANS P, Serie ZD
5A5E00249308-01
Betriebsanleitung
Klassifizierung der Sicherheitshinweise
Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur
Vermeidung von Sachschäden beachten müssen. Die Hinweise sind durch ein Warn-
dreieck hervorgehoben und je nach Gefährdungsgrad folgendermaßen dargestellt:
GEFAHR
bedeutet, dass Tod oder schwere Körperverletzung eintreten wird, wenn die entspre-
chenden Vorsichtsmaßnahmen nicht getroffen werden.
WARNUNG
bedeutet, dass Tod oder schwere Körperverletzung eintreten kann, wenn die entspre-
chenden Vorsichtsmaßnahmen nicht getroffen werden.
VORSICHT
mit Warndreieck bedeutet, dass eine leichte Körperverletzung eintreten kann, wenn
die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
VORSICHT
ohne Warndreieck bedeutet, dass ein Sachschaden eintreten kann, wenn die entspre-
chenden Vorsichtsmaßnahmen nicht getroffen werden.
ACHTUNG
ohne Warndreieck bedeutet, dass ein Sachschaden eintreten kann, wenn die entspre-
chenden Vorsichtsmaßnahmen nicht getroffen werden.
HINWEIS
ist eine wichtige Information über das Produkt, die Handhabung des Produktes oder
den jeweiligen Teil der Dokumentation, auf den besonders aufmerksam gemacht wer-
den soll und deren Beachtung wegen eines möglichen Nutzens empfohlen wird.

SITRANS P, Serie ZD
6A5E00249308-01
Betriebsanleitung
Allgemeine Hinweise
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen.
Um diesen Zustand zu erhalten und um einen gefahrlosen Betrieb des Gerätes si-
cherzustellen, sind die in dieser Betriebsanleitung gegebenen Hinweise und Warn-
vermerke vom Anwender zu beachten.
Haftungsausschluss
Sämtliche Änderungen am Gerät, sofern sie nicht in der Betriebsanleitung ausdrück-
lich erwähnt werden, fallen in die Verantwortung des Anwenders.
Qualifiziertes Personal
Inbetriebsetzung und Betrieb eines Gerätes dürfen nur von qualifiziertem Personal
vorgenommen werden. Qualifiziertes Personal im Sinne der sicherheitstechnischen
Hinweise dieses Handbuchs sind Personen, die die Berechtigung haben, Geräte,
Systeme und Stromkreise gemäß den Standards der Sicherheitstechnk in Betrieb zu
nehmen, zu erden und zu kennzeichnen.
HINWEIS
Die Anleitung enthält aus Gründen der Übersichtlichkeit nicht sämtliche Detailinfor-
mationen des Produkts und kann auch nicht jeden denkbaren Fall der Aufstellung,
des Betriebes oder der Instandhaltung berücksichtigen.
Außerdem weisen wir darauf hin, dass der Inhalt der Anleitung nicht Teil einer frü-
heren oder bestehenden Vereinbarung, Zusage oder eines Rechtverhältnisses ist
oder diese abändern soll. Sämtliche Verpflichtungen der Siemens AG ergeben sich
aus dem jeweiligen Kaufvertrag, der auch die vollständige und allein gültige
Gewährleistungsregelung enthält. Diese vertraglichen Gewährleistungsbestimmun-
gen werden durch die Ausführungen der Anleitung weder erweitert noch
beschränkt.
Der Inhalt spiegelt den technischen Stand zur Drucklegung wieder. Technische
Änderungen sind im Zuge der Weiterentwicklung vorbehalten.

SITRANS P, Serie ZD
A5E00249308-01 7
Betriebsanleitung
Bestimmungsgemäßer Gebrauch
Bitte beachten Sie Folgendes:
Marken
SIPART®, SIREC®, SITRANS® sind eingetragene Marken der Siemens AG.
Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung
durch Dritte für deren Zwecke die Rechte der Inhaber verletzen können.
Wichtige Sicherheitshinweise
WARNUNG
Das Gerät darf nur für die im Katalog und in der Betriebsanleitung vorgesehenen Ein-
satzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen
Fremdgeräten und -komponenten verwendet werden.
Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport,
sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und
Instandhaltung voraus.
WARNUNG
Schutz vor falscher Verwendung des Messgerätes:
Es muss insbesondere sichergestellt sein, dass die ausgewählten Werkstoffe der
medienberührten Teile des Messgerätes für die verwendeten Prozessmedien geeig-
net sind. Missachtung dieser Vorsichtsmaßnahme kann Gefahr für Leib und Leben
und Umwelt bedeuten.
VORSICHT
Bei Oberflächentemperaturen > 70 °C sollte ein Berührungsschutz vorgesehen wer-
den. Der Berührungsschutz muss so gestaltet sein, dass die max. zulässige Umge-
bungstemperatur am Gerät nicht überschritten wird.

SITRANS P, Serie ZD
8A5E00249308-01
Betriebsanleitung
VORSICHT
Das Gerät darf nur in den auf dem Typenschild angegebenen Messstoffdruckgren-
zen und Spannungsgrenzen eingesetzt werden.
ACHTUNG
Äußere Lasten dürfen nicht auf den Druckmessumformer einwirken.

SITRANS P, Serie ZD
9
A5E00249308-01
1
1.1 Anwendungsbereich
Bild 1 Druckmessumformer SITRANS P, Serie ZD
Der Messumformer Serie ZD 7MF1580 ist ein parametrierbarer Druckmessumformer
zur Messung von Relativdruck und Absolutdruck von Gasen, Flüssigkeiten und
Dampf. Er wird eingesetzt in der Energieversorgung, im Maschinenbau, in der Was-
serversorgung usw. Er ist mit einem integrierten digitalen Anzeiger für Darstellung ei-
ner Druckgröße am Einbauort ausgerüstet.
1.2 Aufbau
Der Messumformer besteht aus einer Dünnfilmmesszelle mit keramischer Membra-
ne, einer Elektronikplatine und einem LCD-Anzeiger, zusammen eingebaut in einem
Edelstahlgehäuse.
Der Messumformer hat einen Prozessanschluss aus Edelstahl:
G1/2A (Außengewinde) bzw. G1/8A (Innengewinde) oder
G1/2A nach DIN EN 837-1 oder
1/2 –14 NPT.
Der elektrische Anschluss erfolgt durch Steckverbinder (DIN EN 175301-803A) mit
Kabeleinführung M16 x 1,5.
Technische Beschreibung

SITRANS P, Serie ZD
10 A5E00249308-01
Technische Beschreibung Betriebsanleitung
Es gibt zwei Bauformen Typ A und Typ B (Bild 3, S. 25). Mit den drei Tasten unter
dem Glasdeckel kann der Druckmessumformer konfiguriert werden.
1.3 Arbeitshinweise
Der Messumformer lässt sich in folgende Funktionsblöcke und Einzelfunktionen auf-
teilen:
Eingang
P– Druck Sensor
Uref – Referenzspannung
A/D – Analog-Digital-Umsetzer
Ausgang
D/A – Digital-Analog-Umsetzer
U/I – Stufe mit Spannungsstromumsetzer und Konstantspannungsquelle
EMV – Ausgangsstufe mit Schutzkomponenten
UH – Hilfsenergie
IA– Stromausgang
Microcontroller
EEPROM – Speicher für alle Parameter
µ C– alle Rechenfunktionen und Überwachungen
Bedienung und Anzeige
3 Tasten – alle Parameter konfigurieren
LCD – zur Anzeige der Messwerte mit Einheiten
Grüne LED – zur Anzeige des Normalbetriebs
Rote LED – zur Anzeige der Grenzwertüberschreitung und Fehlermeldung

SITRANS P, Serie ZD
11
A5E00249308-01
Betriebsanleitung Technische Beschreibung

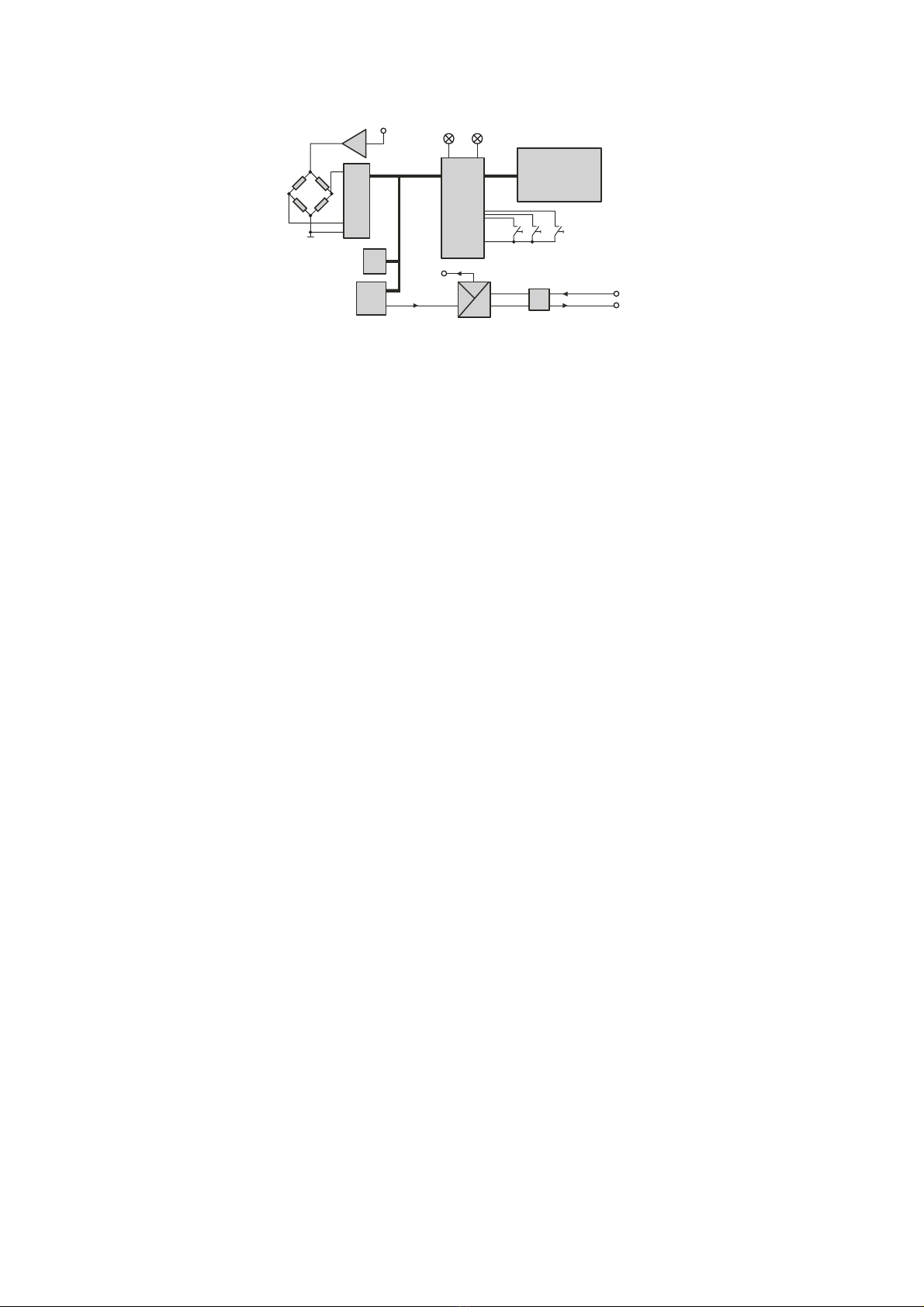

Bild 2 Funktionsplan
1.4 Bedienung
Alle Funktionen werden laut folgender Tabelle mit der Modustaste Mangewählt. Wird
die M-Taste gedrückt, erscheint links unten auf dem Anzeiger der aktuelle Modus. Je-
der weitere Tastendruck erhöht den Modus um eins (außer bei Wartung und Service)
Mit der
↑ Taste und der ↓ -Taste werden die Parameter, der aktuelle Wert oder die
physikalische Einheit verändert und auf der LCD angezeigt. Das Gerät geht in die
Funktion “Messwert” zurück, wenn mit der M-Taste der Modus 11 überschritten wird
oder 2 Minuten nach der letzten Tastenbedienung. Die eingestellten Werte bleiben
dauerhaft gespeichert.
600.00
Uref
PA/D
D/A
EEPROM
+
-
LCD
Rote LEDGrüne LED
µC
UK
UAUI
EMV
4 ... 20 mA UH, IA
mbar
3 Tasten Kon igurierung der Parameter
A/D Analog-Digital-Wandler
D/A Digital-Analog-Wandler
EEPROM Speicher ür alle Parameter
EMV Ausgangsstu e mit Schutzkomponenten
I
A
Ausgangsstrom
U
re
Re erenzspannung
LCD Anzeige der Messwerte mit Einheit
Grüne LED Anzeige des Normalbetriebs
Rote LED Anzeige von Fehlermeldungen und einer Grenzwertüberschreitung
P Keramikmesszelle
U
H
Hil senergie
µC Mikrokontroller ür Rechen unktionen und Überwachungen
3 Tasten

SITRANS P, Serie ZD
12 A5E00249308-01
Technische Beschreibung Betriebsanleitung
⇒= Gerät geht in den Folgemodus
Funktion Modus Tastenfunktion Anzeige, Erläuterungen
↑ ↓ M
Messwert (1) Messwert-
anzeige
ändern
Dezimalstelle
ändern
⇒
M2
Messwert in mA oder % oder in
physik. Einheit wählbar
Passwort 2größer kleiner ⇒
M4
Nummer „99“ eingeben
Physik.-Einheit 4ändern ⇒
M5
Technische Druckeinheiten
bar, mbar, Pa, kPa, MPa, mH2O
mmH2O, psi, inH2O, inHg, ftH2O, mmHg, kg/cm2,
torr, atm
Werkseinstellung in bar
Messbereichanfang
„Skalierung“
5größer kleiner ⇒
M6
Messanfang in der gewählten
Maßeinheit
(Zahleneingabe innerhalb max. Messbereich)
Werkseinstellung = 0 bar
Messbereichende
„Skalierung“
6größer kleiner ⇒
M7
Messende in der gewählten
Maßeinheit
(Zahleneingabe innerhalb max. Messbereich)
Werkseinstellung jeweils nach max. Messbereich
in bar
Grenzwert oben
Überschreitung
7größer kleiner ⇒
M8
↑ , Überschreitungsgrenze für eingestellten Grenz-
wert
(Zahleneingabe zwischen –10% und 110% des
max. Messbereichs)
Werkseinstellung = max. Messbereich in bar
Grenzwert unten
Unterschreitung
8größer kleiner ⇒
M9
↓ , Unterschreitungsgrenze für eingestellten
Grenzwert
(Zahleneingabe zwischen –10% und 110% des
max. Messbereichs)
Werkseinstellung = 0 bar
Nullpunktverschiebung 9größer kleiner ⇒
M10
Ausgangswert =
Wert am Eingang + Nullpunktverschiebung
(Zahleneingabe zw. –10% und +10% von max.
Messbereich)
Werkseinstellung = 0 bar
Obere Strom-
sättigungsgrenze
10 größer kleiner ⇒
M11
Stromsättigung oben
(Einstellbereich 20,5 bis 23 mA)
Werkseinstellung = 20,5 mA
Untere Strom-
sättigungsgrenze
11 größer kleiner ⇒
M12
Stromsättigung unten
(Einstellbereich 3,6 bis 3,8 mA)
Werkseinstellung = 3,8 mA
Elektrische Dämpfung 12 größer kleiner ⇒
M1
Zeitkonstante T63 in s
(Einstellbereich 0,1 – 100s)
Werkseinstellung 0,2 s

SITRANS P, Serie ZD
13
A5E00249308-01
Betriebsanleitung Technische Beschreibung
Für alle Modi gilt:
Der zuletzt angezeigte Wert wird nach Verlassen des entsprechenden Modus gespei-
chert.
Eintragung des Passwort (Modus 2)
Nach Eingabe des Passwortes ist der Zugang zu den Modi 4 bis 12 möglich. Das
Passwort lautet "99".
•Mit der M-Taste Modus 2 einstellen
•Mit der ↑ -Taste oder ↓ -Taste das Passwort wählen
•Ist das Passwort korrekt, sind die anderen Modi anwählbar.
Ist das Passwort falsch, springt das Gerät in Modus 1 zurück
Das Passwort „105“ ermöglicht Einstellung, bzw. Nachkalibrierung des Ausgangs-
stromes (Modi 3a und 3b), siehe Kapitel 5, S. 27.
Das Passwort „110“ ermöglicht die Rücksetzung auf Werkseinstellung,
siehe Kapitel 5, S. 27.
Maßeinheit wählen (Modus 4)
Nach der Eingabe des richtigen Passworts (99), mit der M-Taste erreichen Sie Modus
4.
Die Maßeinheiten werden angezeigt wie folgt:
bar, mbar, mmH2O, inH2O, ftH2O, mmHg, inHg, psi, Pa, kPa, MPa, mH2O, kg/cm2,
torr, atm
Die Parameter in Modi 5,6,7,8 und 9 werden automatisch auf die neue Einheit umge-
rechnet.
Vorgehensweise:
Die gewünschte Maßeinheit wird mit den ↑ -oder ↓ -Tasten ausgewählt und mit der
M-Taste bestätigt, und der nächste Modus (Modus 5) wird dabei erreicht
Druckmessbereich einstellen (Modi 5 und 6)
Bei Lieferung des Gerätes ist der Druckmessbereich auf maximalen oder gewünsch-
ten Messbereich eingestellt. Die maximalen Messbereiche sind 2 bar, 10 bar, 50 bar,
200 bar oder 400 bar (auf Typenschild gekennzeichnet).

SITRANS P, Serie ZD
14 A5E00249308-01
Technische Beschreibung Betriebsanleitung
Die kleinste empfohlene Messspanne des Druckmessumformers ist 1/5 vom maxima-
len Messbereich, um die best mögliche Messgenauigkeit nach den technischen Da-
ten zu erhalten.
Ebenfalls zu realisieren sind Messspannen bis 1/10 vom max. Messbereich, aller-
dings ist mit größeren Messfehlern zu rechnen (Temperaturempfindlichkeit und Aus-
gangssignalwelligkeit).
Vorgehensweise:
Messbereichsanfang einstellen (Modus 5)
Der gewünschte Messbereichsanfang (im Bereich zwischen 0 % und 100 % vom ma-
ximalen Messbereich) wird wie gewohnt eingestellt und mit der M-Taste bestätigt, und
der nächste Modus (Modus 6) wird erreicht. .
Messbereichsende einstellen (Modus 6)
•Der gewünschte Messbereichsende (im Bereich zwischen 0% und 100% von
max. Messbereich) wird eingestellt und mit M-Taste bestätigt, und der nächste
Modus (Modus 7) wird erreicht.
Steigende Kennlinie:
Der Messbereichsanfang muss kleiner als das Messbereichsende sein.
Fallende Kennlinie:
Der Messbereichsanfang muss größer als das Messbereichsende sein. Dabei
sollte die kleinste Messspanne = Abs (Messende – Messanfang), um beste Mes-
sergebnisse zu erzielen, nicht das Verhältnis 1/5 vom maximalen Messbereich
unterschreiten
•Die kleinste einstellbare Messspanne darf 1/10 vom max. Messbereich betra-
gen. Zu beachten ist Druckmessbereich einstellen, siehe Einstellung Modi 5 und
6.
Grenzwerte einstellen (Modi 7 und 8)
Überschreitungen der Grenzwerte werden durch die zwei LED über dem Display sig-
nalisiert. Die grüne LED zeigt an, dass sich der zu messende Druck zwischen den bei-
den Grenzwerten befindet. Die rote LED meldet, dass sich der anstehende Druck
außerhalb des Grenzwertes befindet.
Eine Grenzwertüberschreitung wird durch das ↑ -Symbol, eine Grenzwertunterschrei-
tung aber durch das
↓ -Symbol auf dem LCD angezeigt.

SITRANS P, Serie ZD
15
A5E00249308-01
Betriebsanleitung Technische Beschreibung
Vorgehensweise:
Oberen Grenzwert (Grenzwert 1) einstellen (Modus 7)
•Der obere Grenzwert wird in der gewählten Maßeinheit eingestellt und mit der
M-Taste bestätigt, und der nächste Modus (Modus 8) wird erreicht
•Hier kann man zwischen -10 % und 110 % des max. Messbereiches eingeben.
Gewählte Maßeinheiten beachten!
Unteren Grenzwert (Grenzwert 2) einstellen (Modus 8)
•Der untere Grenzwert wird in der gewählten Maßeinheit eingestellt und mit der
M-Taste bestätigt, und der nächste Modus (Modus 9) wird erreicht
•Hier kann man zwischen -10 % und 110 % des max. Messbereiches eingeben.
Gewählte Maßeinheiten und Vakuum beachten!
Nullpunktverschiebung einstellen (Modus 9)
Dieser Modus ermöglicht die Korrektur des Sensorfehlers im Vergleich zu einem be-
kannten Druck, oder die Unterdrückung bzw. die Erhebung des Nullpunktes, falls es
notwendig ist die Position des Messumformers im Vergleich zur Messstelle zu kom-
pensieren. Eingetragener Nullpunktabgleichswert wird dann mit dem aktuell gemes-
senen Wert addiert.
Vorgehensweise:
•Die gewünschte Nullpunktverschiebung wird wie gewohnt eingestellt und mit M-
Taste bestätigt, und der nächste Modus (Modus 10) wird erreicht
•Hier kann man zwischen -10% und +10% von max. Messbereich eingeben. Ge-
wählte Maßeinheiten und Vakuum beachten!
Stromsättigungs-Grenze einstellen (Modi 10 und 11)
Im Bereich über 20 mA und unter 4 mA kann man die Ausgangsstromwerte auswäh-
len, die zu oberer bzw. unterer Stromsättigungsgrenzen werden.
Vorgehensweise:
Oberen Stromsättigungs-Grenzwert einstellen (Modus 10)
•Der obere Stromsättigungsgrenzwert wird in mA eingestellt und mit der M-Taste
bestätigt, und der nächste Modus (Modus 11) wird erreicht
•Einstellbereich ist zwischen 20,5 mA und 23 mA

SITRANS P, Serie ZD
16 A5E00249308-01
Technische Beschreibung Betriebsanleitung
Unteren Stromsättigungs-Grenzwert einstellen (Modus 11)
•Auch der untere Stromsättigungsgrenzwert wird in mA eingestellt und mit der
M-Taste bestätigt, und der nächste Modus (Modus 12) wird erreicht
•Einstellbereich ist zwischen 3,6 mA und 3,8 mA
Elektrische Dämpfung einstellen (Modus 12)
Das Zeitverhalten des Gerätes wird durch einstellbare elektrische Dämpfung be-
stimmt. Die Dämpfung kann zwischen 0,1 und 100 s in Intervallen von 0,1 s umgestellt
werden.
Nach der Parametrierung und erneuter Bestätigung durch die M-Taste wird das Gerät
in den Modus 1 übergehen.

SITRANS P, Serie ZD
17
A5E00249308-01
2
Arbeitsweise
Messprinzip Dünnfilm-DMS
Eingang
Messgröße Druck und Absolutdruck
Messbereich Auflösung
0 ... 2 bar (0 ... 29 psi)
0 … 10 bar (0 … 145 psi)
0 … 50 bar (0 … 725 psi)
0 … 200 bar (0 … 2900 psi)
0 … 400 bar (0 … 5800 psi)
0,6 mbar (0.008 psi)
3 mbar (0.044 psi)
15 mbar (0.218 psi)
60 mbar(0.9 psi)
120 mbar(1.8 psi)
Messbereich Überlastgrenze
0 ... 2 bar (0 ... 29 psi)
0 … 10 bar (0 … 145 psi)
0 … 50 bar (0 … 725 psi)
0 … 200 bar (0 … 2900 psi)
0 … 400 bar (0 … 5800 psi)
5 bar (72.5 psi)
25 bar (363 psi)
120 bar (1740 psi)
500 bar (7250 psi)
600 bar (8.700 psi)
Ausgang
Ausgangssignal 4 ... 20 mA
Untere Stromgrenze min. 3,6 mA
Obere Stromgrenze max. 23 mA
Ausgang geschützt gegen Verpolung, Überspannung und Kurzschluss
Max. Bürde RB=(UH– 12 V)/0,023 A
Kennlinie Linear steigend oder fallend
Messgenauigkeit
Messabweichung (einschließlich Nichtlinearität,
Hysterese und Wiederholbarkeit, bei 25°C
(77 °F))
< 0,25% vom Messbereichsendwert (typisch),
maximal 0,5%
Einstellzeit < 100 ms
Langzeitdrift 0,25% vom Messbereichsendwert/Jahr
Technische Daten

SITRANS P, Serie ZD
18 A5E00249308-01
Technische Daten Betriebsanleitung
Einfluss der Umgebungstemperatur
Messbereichsverstellung 1:5 < ± 0,25%/10 K (< ± 0,25%/18 °F) vom Messbe-
reichsendwert
Messbereichsverstellung 1:10 ± 0,5%/10 K (< ± 0,5%/18 °F) vom Messbereichs-
endwert
Vibrationseinfluss 0,05%/g bis 500 Hz in allen Richtungen
(nach IEC 68-2-64)
Einfluss der Hilfsenergie < ± 0,01%/V vom Messbereichsendwert
Einsatzbedingungen
Umgebungsbedingungen
Umgebungstemperatur - 25 ... +85 °C (-13 ... +185 °F)
Temperaturbereich der besten Ablesbarkeit - 10 ... +70 °C (-14 ... +158 °F)
Lagerungstemperatur - 40 ... +85 °C (-40 ... +185 °F)
Messstoffbedingungen
Messstofftemperatur - 30 ... +100 °C (-22 ... +212 °F)
Schutzart IP65 nach EN 60 529
Elektromagnetische Verträglichkeit
Störausendung & Störfestigkeit Nach EN 61326 /A1 Anhang A (1998)
Anzeige und Bedienung
Display LCD, max. 5 Digits, Ziffernhöhe 9 mm
Dezimalkommastelle frei parametrierbar
Grenzwerte frei parametrierbar
Anzeige Grenzwertüberschreitung rote LED und Meldung auf LCD (↑ Symbol/ ↓Sym-
bol bei Über-/Unterschreibung)
Parametrierung über 3 Tasten (M, Symbol ↑und ↓)
Einheiten mA oder % oder physikalische Größe
(Voreinstellung: bar)
Weitere Einheiten: mbar, Pa, kPa, MPa, mmH2O,
mH2O, psi, inH2O, ftH2O, mmHg, kg/cm2, torr, atm
Dämpfung zwischen 0,1 und 100 s
(Schrittgröße: 0,1 s) frei parametrierbar
Konstruktiver Aufbau
Gewicht Etwa 0,6 kg (~ 1,32 lb)
Elektrischer Anschluss Über 2-poligen Steckverbinder mit M16x1,5-Kabe-
leinführung nach EN 175301-803A, Kunststoff
