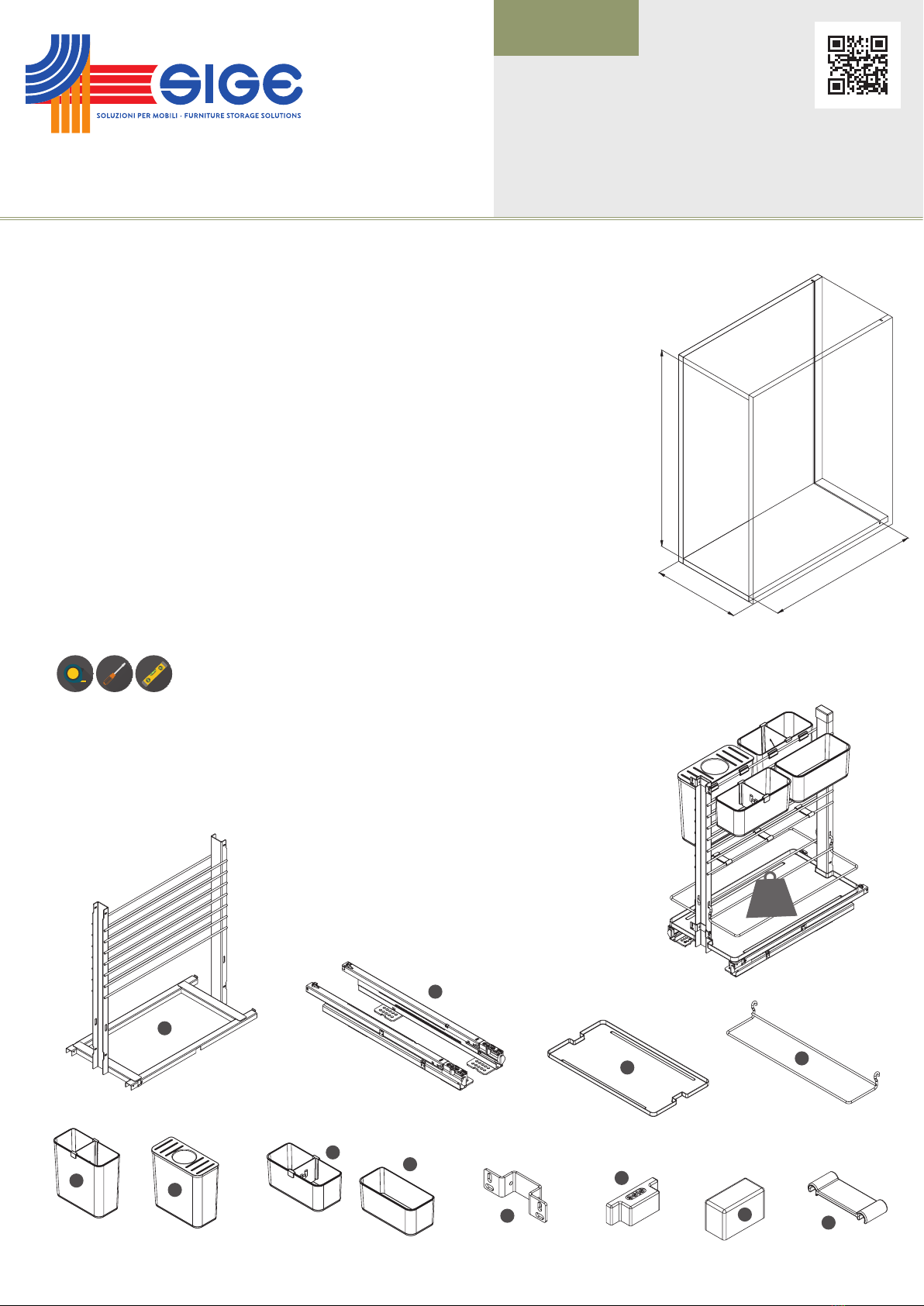

SIGE 094G User manual

A
25
KG
300
Min.600
Min.495
SIGE S.P.A.
60020 POLVERIGI AN ITALY
TEL [phone] R.A.  FAX [phone]
WWW.SIGESPA.IT INFO@SIGESPA.IT
PRODOTTO ED ASSEMBLATO IN ITALIA / MADE AND ASSEMBLED IN ITALY / FABRIQUÉ ET ASSEMBLÉ EN ITALIE / HECHO Y MONTADO EN ITALIA
SIGE non Sarà rESponSabIlE dI EvEntualI dannI occorSI pEr utIlIzzo dEl prodotto dIfformE da quEllo pEr Il qualE èStato concEpIto. SIGE wIll not bE rESponSIblE for any EvEntual damaGE duE to adIffErEnt uSE from thE onE It haS bEEn madE.
SIGE nE SEra paS rESponSablE pour touS lES dommaGES àcauSE d’un dIfférEnt utIlIzatIon du produIt pour lEquEl Il aété fabrIqué. SIGE no SEra rESponSablE para cualquIEr daño dEbIdo al uSo dIfErEntE dE lo por El cual un producto ha SIdo rEalIzado.
CARATTERISTICHE • FEATURES • CARACTÉRISTIQUES • CARACTERÍSTICAS
Cestello multifunzione “Idea” in lamiera, guide fissaggio sul fondo ad estrazione totale ammortizzate.
Multipurpose basket “Idea” in painted metal sheet, with full extension slides and soft closing.
Panier multifonctions “Idea” avec côtés en tôle peinte, coulisses à extension totale et fermeture en douceur.
Cesta multiuso “Idea” con laterales de chapa pintada, con guías de extensión completa y cierre suave.
MINUTERIA INTERNA • FITTINGS • FERRURE • FORRETERIA
N°14 4x16 Vite autofilettante / Self tapping screw / Vis autotaraudeuse / Tornillos autorroscantes
N°4 M4x8 Viti / Screw / Vis / Tornillos
N°8 3,9x13 Vite autofilettante / Self tapping screw / Vis autotaraudeuse / Tornillos autorroscantes
COMPONENTI • PARTS • COMPOSANTS • COMPONENTES
A. N°1 094G Cestello / Basket / Panier / Cesto
B. N°1 Set guide fondo / Bottom slides set / Kit coulisses inférieures / Set de guias inferiores
C. N°2 Stae attacco antina / Door fixing brackets / Pattes de fixation sur la porte / Soportes de fijación de la puerta
D. N°1 Cover attacco antina / Door fixing cover / Coverture pour la patte de fixation / Cobertura para los soportes de fijación
E. N°1 Cover posteriore telaio / Frame back cover
Coverture pour la patte de fixation supérieure / Cobertura para los soportes de fijación superior
F. N°1 Kit vaschetta porta mestoli / Kit spoon holder bucket / Kit seau porte-cuillère / Kit cuchara porta cuchara
G. N°1 Kit vaschetta porta coltelli / Kit knife holder bucket / Kit seau porte-couteau / Kit cuchillo porta cuchillos
H. N°1 Kit vaschetta porta spezie / Kit spice holder bucket / Kit seau porte-épices / Kit cubo porta especias
I. N°1 Vaschetta ad aggancio / Hanging bucket / Seau suspendu / Cubo colgando
J. N°1 Vassoio / Tray / Plateau / Charola
K. N°2 Porta bottiglie / Bottle holder / Porte-bouteille / Sostenedor de botella
L. N°3 Ferma tagliere / Chopping board holder / Support de planche à découper / Titular de la tabla de cortar
UTENSILERIA • TOOLS • OUTILS • INSTRUMENTOS
MANUTENZIONE • MAINTENANCE • ENTRETIEN • MANTENIMIENTO
Pulire con un panno morbido ed asciutto. Evitare l’uso di solventi e/o abrasivi.
Clean with a soft, dry cloth. Avoid using solvents or abrasive.
Nettoyez avec un chion sec et doux. N’utilisez pas aucun solvant ou produit abrasif.
Limpiar con paño suave y seco. Evitar el uso de solventes y/o abrasivos.
REV 01.2019
F0IST00111
ART 094G
GUIDE SIGE - SIGE SLIDES - COULISSES SIGE - GUIAS SIGE
B
H
I
C
D
E
G
F
GREEN LINE
L
K
J

Posizionare le guide B rispettando le quote indicate ed avvitarle con le apposite
viti sul mobile.
Place slides B respecting showed data and screw them in the cabinet.
Positionez les coulisses B en respectant les données indiquées et vissez-les dans
le meuble.
Posicionar las guìas B respetando los datos mostrados y atorníllelos en el gabinete.
37
SECONDO FORO / SECOND HOLE
9
27
288
9
27
A
A/2 A/2
LINEA CENTRALE
MIDDLE LINE
61
45696,50
30,50
30,50
LINEA CENTRALE
MIDDLE LINE
N°8 4x16
N°4 3,9x13
1
2Avvitare le staffe C sull’antina rispettando le misure indicate.
Screw C brackets on the door respecting showed data.
Vissez les pattes C sur la porte en respectant les mesures indiquées.
Atornillar los soportes C sobre la puerta respetando las medidas indicadas.
A
300 163,5

CLICK!
Pre-montare l’antina sul cesto A.
Pre-assemble the door on the basket A.
Pré-montez la porte sur le panier A.
Preensamble la puerta en la cesta A.
Montare il cesto A sulle guide B.
Fit basket A on slides B.
Monter le panier A sur les coulisses B.
Montar el cesto A sobre las guìas B.
3
N°2 M4x8
4
5Regolare l’antina in avante e in dietro, quandi serrare le due viti M4x8.
Adjust the door in front and in back, then tighten the two M4x8 screws.
Ajustez la porte devant et derrière puis serrez les deux vis M4x8.
Ajuste la puerta por delante y por detrás, luego apriete los dos tornillos M4x8.

Allentare le quattro viti 3.9x13 per regolare l’antina, quindi serrare le viti.
Loosen the four 3.9x13 screws to adjust the door, then tighten the screws.
Desserrez les quatre vis 3.9x13 pour ajuster la porte, puis serrez les vis.
Afloje los cuatro tornillos 3.9x13 para ajustar la puerta, luego apriete los tornillos.
Montaggio cover D ed E.
Cover D and E assembly.
Coverture les assemblages D et E.
Cobertura D y E montaje.
Montaggio vaschetta J.
Tray J assembly.
Plateau J assemblée.
Charola J montaje.
Montaggio vaschette F, G, H e I.
Bins F, G, H and I assembly.
Seau F, G, H et I assemblée.
Cubo F, G, H y I montaje.
LA SIGE SPA SI RISERVA IL DIRITTO DI APPORTARE VARIAZIONI SENZA PREAVVISO  SIGE SPA HAS THE RIGHT TO MAKE CHANGES ON IT WITHOUT NOTICE
SIGE SPA A LE DROIT D’APPORTER DES VARIATIONS SANS PRÉAVIS  SIGE SPA SE RESERVA EL DERECHO DE REALIZAR CAMBIOS SIN PREVIO AVISO.
6
8
10
7
9
11
N°2 3,9x13
Montaggio ferma tagliere L.
Chopping board holder L assembly.
Support de planche à découper L assemblée.
Titular de la tabla de cortar J montaje.
Montaggio porta bottiglie K.
Bottle holder K assembly.
Porte-bouteille K assemblée.
Sostenedor de botella K montaje.
