ROSALIND
ACRYLIC CLAWFOOT TUB
TINA ACRÍLICA CON PATAS EN FORMA DE GARRA
BAIGNOIRE ACRYLIQUE À PATTES DE LION
SKU: 946174-69-RR, 946175-69-RR, 946174-63-RR, 946174-69-T, 946174-63-T, 946175-63-RR, 946175-69-T

21.855.715.1800
ROSALIND
ACRYLIC CLAWFOOT TUB
TINA ACRÍLICA CON PATAS EN FORMA DE GARRA
BAIGNOIRE ACRYLIQUE À PATTES DE LION
SKU: 946174-69-RR, 946175-69-RR, 946174-63-RR, 946174-69-T, 946174-63-T, 946175-63-RR, 946175-69-T
RIM-MOUNT FAUCET DRILLING

to ensure your tub can accommodate a rim-mounted
faucet.
Before drilling for a rim-mounted faucet, refer to the
-
sions.
Drilling instructions can be found in the Help Center of
signaturehardware.com.
PERFORACIÓN PARA GRIFO
MONTADO EN EL BORDE
Consulte la hoja de especificaciones en la página de
productos para asegurarse de que su tina pueda acomo-
dar un grifo montado en el borde.
Antes de perforara para instalarun grifo montado en el
borde, consulte la hoja de especificaciones para conocer
las dimensiones y el lugar del grifo.
Puede encontrarlas instrucciones para perforar en el
Centro de ayuda de signaturehardware.com.
PERÇAGE DU ROBINET SUR LA
JANTE
Reportez-vous à la fiche technique de la page des
produits pourvous assurerque votre baignoire peut
accueillir un robinet monté surle rebord.
Avant le perçage du robinet monté sur la jante, repor-
tez-vous à la fiche technique pour connaître l'emplace-
ment et les dimensions du robinet.
Les instructions de perçage peuvent être consultées
dans le centre d'aide de signaturehardware.com.
PLANNING


be found and downloaded from the product page on
our website.


recommend performing any rough-in procedures with
the tub on site. For on-site rough-in information, go to
the appropriate drain installation section.
PLANIFICACIÓN
Use la hoja de especificaciones en PDF como referencia
cuando planifique su diseño. Puede encontrar y descar-
gar la hoja de especificaciones de la página del producto
en nuestro sitio web.
Dado que las medidas de las especificaciones de la tina
son aproximadasy que puede haber leves variaciones, le
recomendamos que haga cualquier procedimiento de
instalación de la tubería cuando tenga la tina en el lugar.
Para obtener información sobre la instalación de la
tubería en el lugar diríjase a la sección apropiada de
instalación de drenaje
PLANIFICATION
Utilisez la fiche technique DPFde la baignoire comme
référence lors de la planification de votre mise en page.
La fiche technique est disponible et téléchargeable sur la
page produit de notre site web.
Comme les mesures de la baignoire sont approximatives
et que de légères variations peuvent survenir, nous
recommandons vivement d'effectuer toute procédure
de rodage de la baignoire sur place. Pourobtenir des
informations générales surplace, reportez-vous à la
section appropriée à l'installation d'un drain.

31.855.715.1800

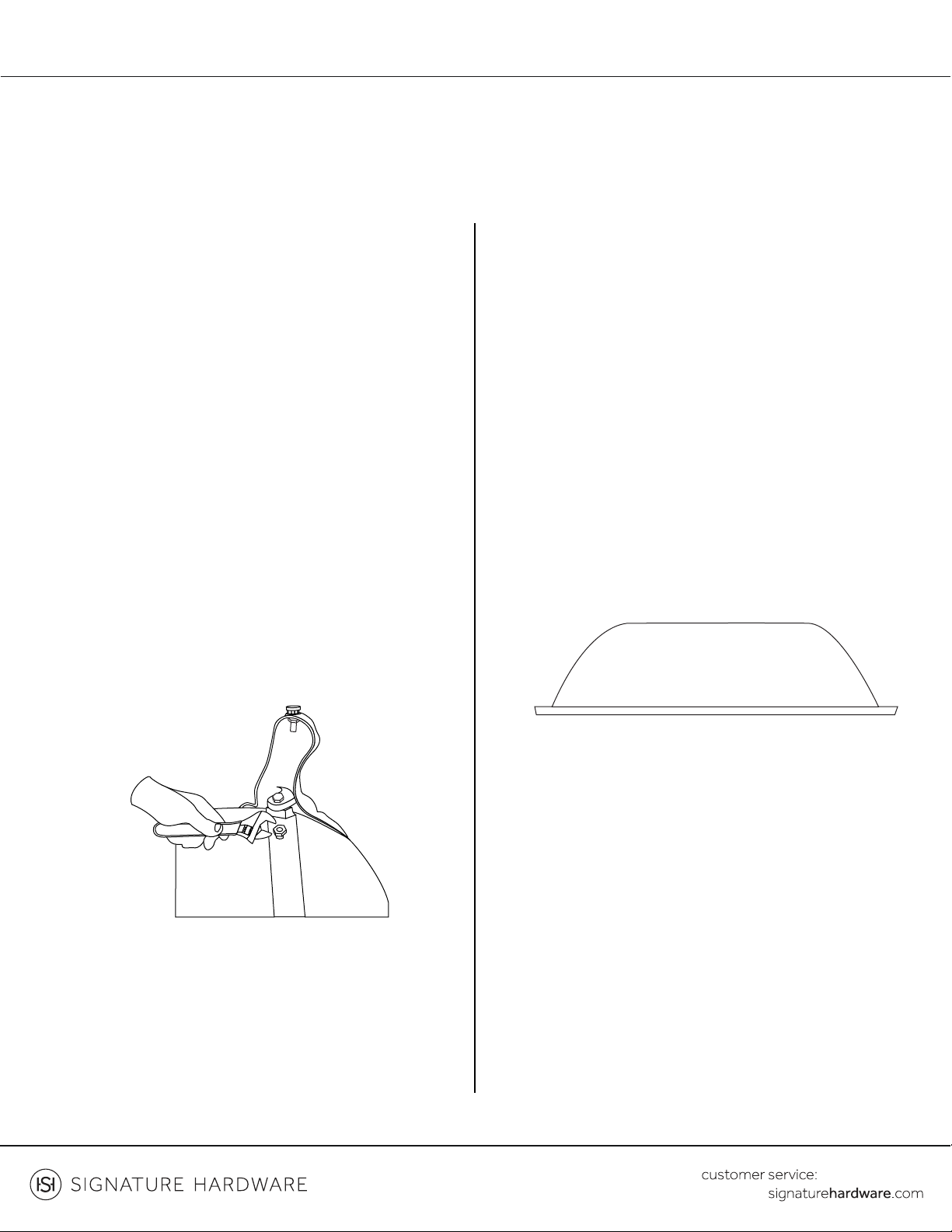

1. Carefully lay the tub upside down on towels or other
padding so that the bottom of the tub is facing up.
Remove the washers and nuts from the threaded
studs on the bottom of the tub.
1. Coloque la tina con cuidado sobre toallas u otro
material acolchonado de manera que la parte inferior de
la tina quede hacia arriba. Quite las arandelas y las tuercas
de los espárragos roscados en la parte inferior de la tina.
1. Retournez la baignoire avec précaution et placez-la sur
des serviettes ou autres matériaux de protection de
sorte que le bas de la baignoire soit orienté vers le haut.
Retirez les rondelles et les écrous des tiges filetées
situées sous la baignoire.
Adjustable Wrench
Llave ajustable
Clé ajustable
Plumbers Tape
Cinta de Fontanería
Ruban de Plomberie
Thread Sealant
Sellador de Roscas
Produit d’étanchéité
pour joints filetés

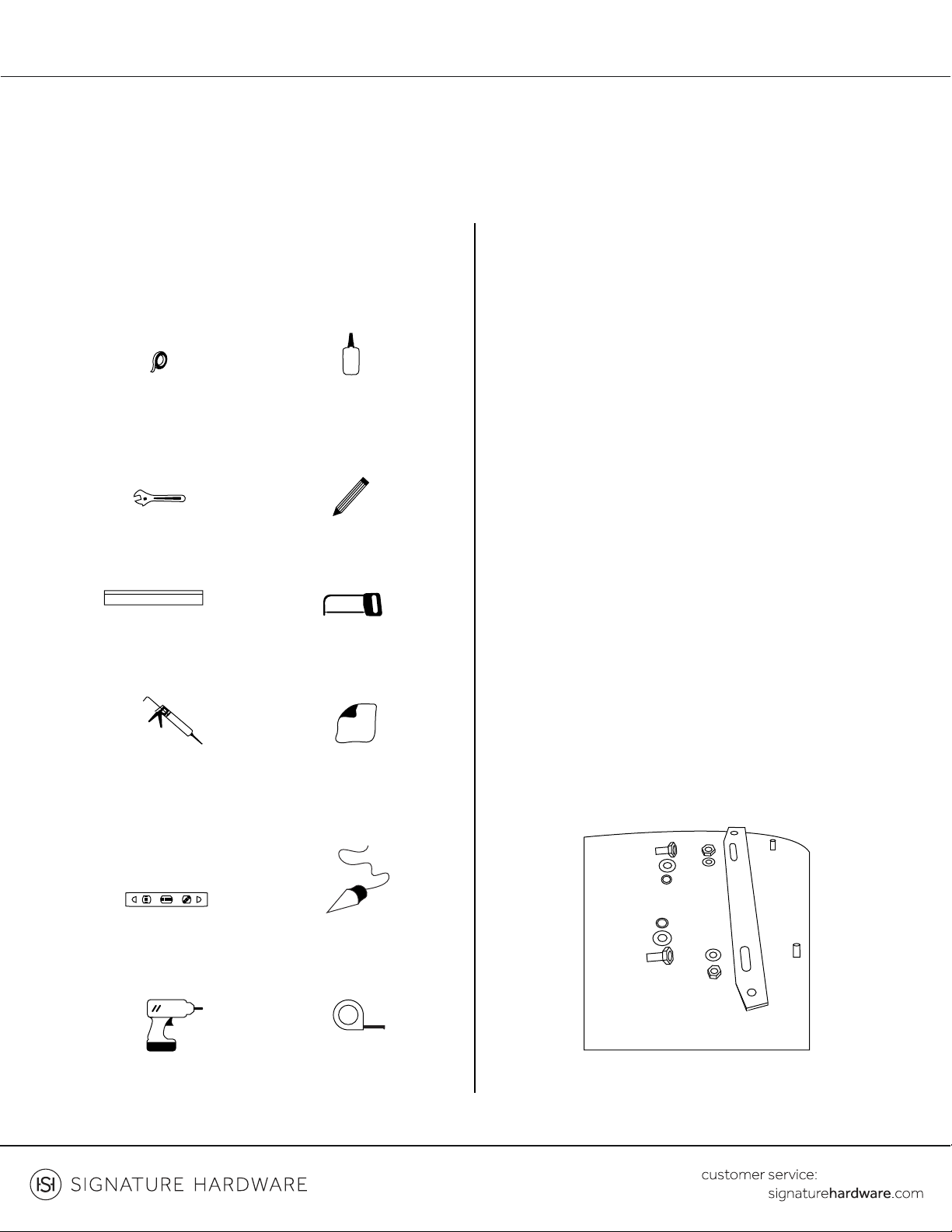

TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
OUTILS ET MATÉRIEL:
Pencil
Lápiz
Crayon
Straight Edge
Borde recto
Règle droite
Hacksaw
Sierra para
metales
Scie à métaux
Silicone Sealant
(100% Neutral Cure)
Sellador de silicona
(100% curado neutro)
Produit d’étanchéité en silicone
(à polymérisation neutre à 100 %)
Damp Cloth
Paño húmedo
Chiffon humide
Level
Nivelador
Niveau
Plumb Line
Plomada
Fil à plomb
Drill
Taladro
Perceuse
Tape Measure
Cinta métrica
Ruban à mesurer
FEET WITH MOUNTING BAR
PATAS CON BARRA DE MONTAJE
PIEDS AVEC BARRE DE FIXATION
STEP 1: ATTACH THE FEET
PASO 1: FIJACIÓN DE LAS PATAS
ÉTAPE 1 : FIXATION DES PIEDS
PROCEED TO THE APPROPRIATE FOOT INSTALLATION
METHOD FOR YOUR TUB.
SIGA EL MÉTODO DE INSTALACIÓN APROPIADO DE LAS
PATAS DE LA TINA.
PROCÉDEZ SELON LA MÉTHODE D’INSTALLATION DES
PIEDS ADAPTÉE À VOTRE BAIGNOIRE.
ROSALIND
ACRYLIC CLAWFOOT TUB
TINA ACRÍLICA CON PATAS EN FORMA DE GARRA
BAIGNOIRE ACRYLIQUE À PATTES DE LION
SKU: 946174-69-RR, 946175-69-RR, 946174-63-RR, 946174-69-T, 946174-63-T, 946175-63-RR, 946175-69-T

41.855.715.1800

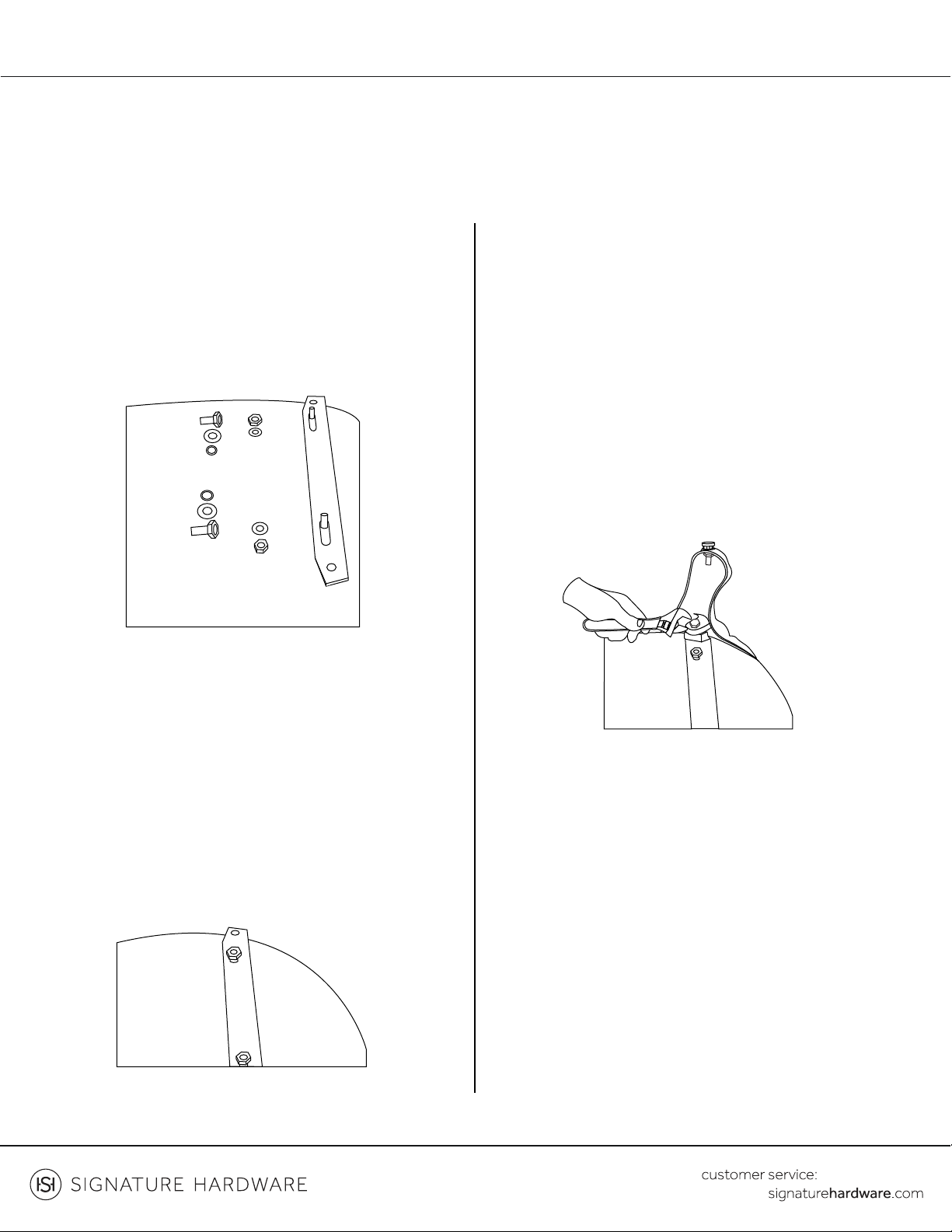

2. Place the provided metal bars over the threaded
studs.
2. Coloque las barras de metal que se incluyen sobre los
espárragos roscados.
2. Insérez les barres métalliques fournies sur les tiges
filetées.
3. Thread a washer and nut onto each stud. Do not
fully tighten the nuts; the bar needs to be able to slide
back and forth to allow adjustment until the foot is
attached.
3. Enrosque una arandela y una tuerca en cada espárrago.
No apriete completamente las tuercas; es necesario que
la barra se pueda deslizar hacia atrás y hacia adelante
para permitir el ajuste hasta que la pata esté colocada.
3. Insérez une rondelle et un écrou sur chaque tige. Ne
serrez pas complètement les écrous : la barre doit
pouvoir coulisser d’avant en arrière pour pouvoir régler sa
position jusqu’à ce que le pied soit fixé.
ROSALIND
ACRYLIC CLAWFOOT TUB
TINA ACRÍLICA CON PATAS EN FORMA DE GARRA
BAIGNOIRE ACRYLIQUE À PATTES DE LION
SKU: 946174-69-RR, 946175-69-RR, 946174-63-RR, 946174-69-T, 946174-63-T, 946175-63-RR, 946175-69-T
4. Fit the foot to the metal bar and tub. Secure the foot

washer, and bolt
4. Ajuste la pata en la tina y la barra de metal. Asegure la
pata al extremo de la barra con la arandela plana, arandela
de bloqueo y el perno
4. Positionnez le pied surla barre métallique et la
baignoire. Fixez le pied à l’extrémité de la barre à l’aide
d’une rondelle plate, une rondelle-frein et un boulon

51.855.715.1800
ROSALIND
ACRYLIC CLAWFOOT TUB
TINA ACRÍLICA CON PATAS EN FORMA DE GARRA
BAIGNOIRE ACRYLIQUE À PATTES DE LION
SKU: 946174-69-RR, 946175-69-RR, 946174-63-RR, 946174-69-T, 946174-63-T, 946175-63-RR, 946175-69-T
5. Once the feet are in position and adjusted appropri-
ately, tighten the nuts that were used to secure the bar
to the bottom of the tub.
Important: Do not to over-tighten. Overtightening
could strip the bolt and/or crack the tub body.
5. Una vez que las patas están en su lugar y ajustadas
correctamente, apriete las tuercas que se usaron para
asegurar la barra a la parte inferior de la tina.
Importante: No apriete en exceso. Si aprieta demasiado
puede lastimarel perno o agrietar el cuerpo de la tina.
5. Lorsque les pieds sont positionnés et bien ajustés,
serrez les écrous utilisés pour fixer la barre sous la
baignoire.
Important : Veillez à ne pas serrer de façon excessive. Un
serrage excessif pourrait endommager le boulon et / ou
fissurer le fond de la baignoire.
1. Carefully lay the tub upside down on towels or other
padding so that the bottom of the tub is facing up.
1. Coloque la tina con cuidado sobre toallas u otro
material acolchonado de manera que la parte inferior de
la tina quede hacia arriba.
1. Retournez la baignoire avec précaution et placez-la sur
des serviettes ou autres matériaux de protection de
sorte que le bas de la baignoire soit orienté vers le haut.
FEET WITHOUT MOUNTING BAR
PATAS SIN BARRA DE MONTAJE
PIEDS SANS BARRE DE FIXATION

61.855.715.1800
ROSALIND
ACRYLIC CLAWFOOT TUB
TINA ACRÍLICA CON PATAS EN FORMA DE GARRA
BAIGNOIRE ACRYLIQUE À PATTES DE LION
SKU: 946174-69-RR, 946175-69-RR, 946174-63-RR, 946174-69-T, 946174-63-T, 946175-63-RR, 946175-69-T
2. On the tub body, locate each of the mounting holes
for the feet. If the feet contain letters, match the
letters to the corresponding mounting location on the
tub.
2. En el cuerpo de la tina, ubique cada uno de los agujeros
de montaje para las patas. Si las patas tienen letras, haga
coincidir las letras con el lugar de montaje correspondi-
ente en la tina.
2. Repérez sous la baignoire les différents trous de
fixation pour les pieds. Si les pieds sont identifiés par des
lettres, associez chaque lettre à la lettre correspondante
des emplacements de fixation sous la baignoire.
3. Use the provided hardware to attach each foot to
the tub. Thread the lock nut onto each mounting bolt,

with an adjustable wrench.
Important: Do not to over-tighten. Overtightening
could strip the bolt and/or crack the tub body.
3. Use los accesorios incluidos para fijar cada pata a la
tina. Enrosque la contratuerca en cada perno de montaje,
seguido de la arandela de metal. Apriete bien cada perno
con una llave ajustable.
Importante: No apriete en exceso. Si aprieta demasiado
puede lastimarel perno o agrietar el cuerpo de la tina.
3. Utilisez le matériel fourni pour fixer chaque pied à la
baignoire. Insérez un écrou d’arrêt et une rondelle
métallique sur chaque boulon de fixation. Serrez ferme-
ment chaque boulon à l’aide d’une clé ajustable.
Important : Veillez à ne pas serrerde façon excessive. Un
serrage excessif pourrait endommager le boulon et / ou
fissurer le fond de la baignoire.

71.855.715.1800
ROSALIND
ACRYLIC CLAWFOOT TUB
TINA ACRÍLICA CON PATAS EN FORMA DE GARRA
BAIGNOIRE ACRYLIQUE À PATTES DE LION
SKU: 946174-69-RR, 946175-69-RR, 946174-63-RR, 946174-69-T, 946174-63-T, 946175-63-RR, 946175-69-T
4. Small gaps between the feet and tub are normal,
however, plastic or wood shims can be inserted
between the tub and the foot’s mounting hardware to
accommodate. Adjust the shim and locknut until you
reach the desired look.
4. Es normal que haya pequeños espacios vacíos entre
las patas y la tina; sin embargo, puede insertar cuñas de
plástico o madera entre la tina y los accesorios de
montaje de las patas para ajustar. Ajuste la cuña y la
contratuerca hasta que obtenga la apariencia deseada.
4. La présence de petits espaces entre les pieds et la
baignoire est normale. Vous pouvez toutefois insérerdes
cales en plastique ou en bois entre la baignoire et la
quincaillerie de montage du pied pourrégler l’écarte-
ment. Ajustez la cale et l’écrou d’arrêt pour obtenir le
résultat souhaité.
1. Set the tub in the desired installation location and

1. Coloque la tina en el lugardeseado para la instalación y
marque el lugar del agujero de drenaje en el piso.
1. Placez la baignoire à l'endroit d'installation souhaité et
marquez l'emplacement du trou d'évacuation au planch-
er.

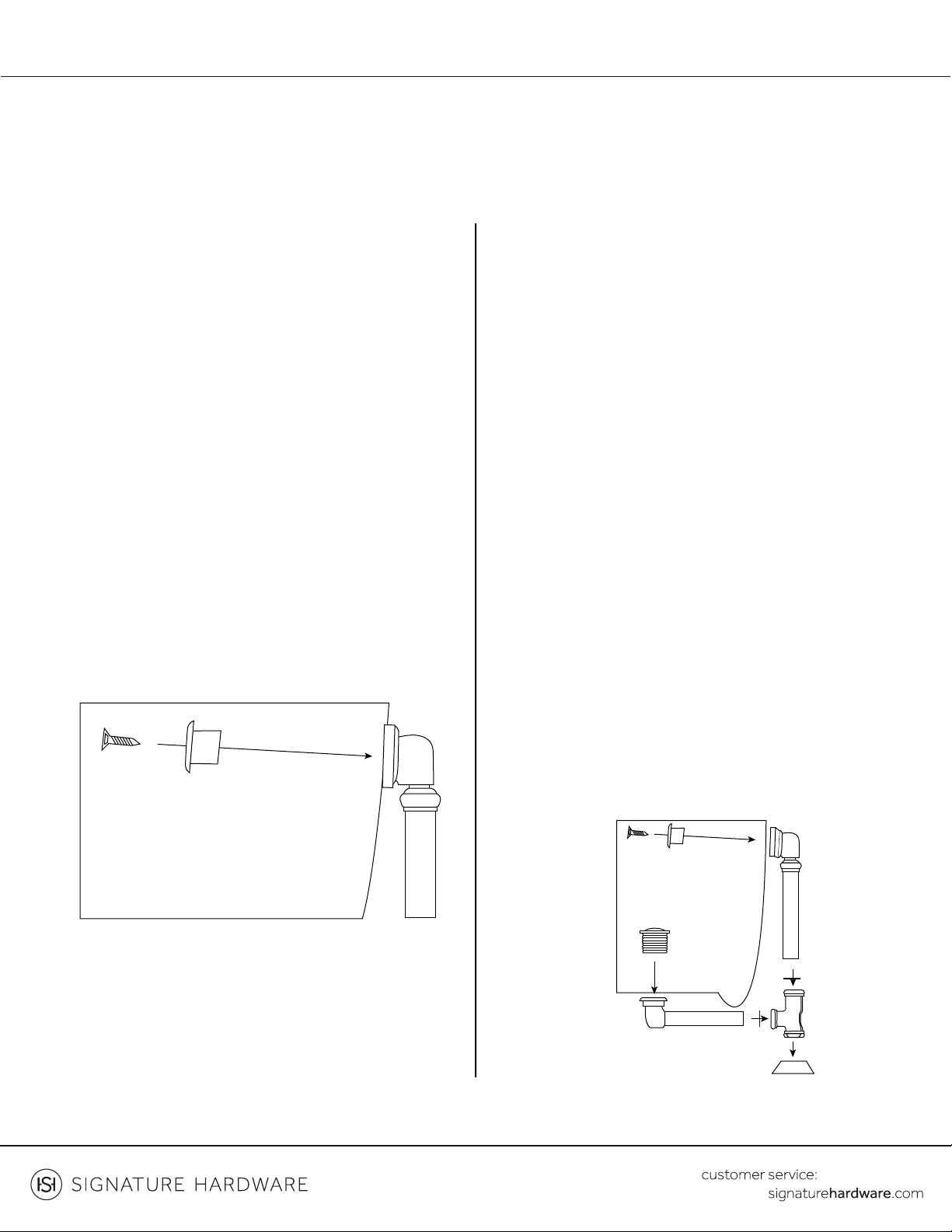

TUB AND DRAIN WITHOUT OVERFLOW
TINA Y DESAGÜE SIN REBALSE
BAIGNOIRE ET DRAIN SANS TROP-PLEIN
Proceed to the appropriate drain con�guration to
complete rough-in and installation.
Siga las instrucciones apropiadas del drenaje para
completar la instalación y el empotrado.
Procédez à la configuration de drainage appropriée
pour l’achevement du rodage et de l'installation.

81.855.715.1800
ROSALIND
ACRYLIC CLAWFOOT TUB
TINA ACRÍLICA CON PATAS EN FORMA DE GARRA
BAIGNOIRE ACRYLIQUE À PATTES DE LION
SKU: 946174-69-RR, 946175-69-RR, 946174-63-RR, 946174-69-T, 946174-63-T, 946175-63-RR, 946175-69-T
2. Move the tub away from the installation location so
that plumbing can be installed. The drain pipe should

2. Quite la tina del lugarde la instalación para poder
instalar la tubería. La tubería de drenaje se debe extender
aproximadamente 15.24 cm sobre el piso terminado.
2. Éloignez la baignoire du lieu d'installation afin que la
plomberie puisse être installée. Le tuyau d'évacuation
doit mesurer d'environ plus de 6" au-dessus du plancher
fini.
6 inches
15.24 cm
15.24 cm

drain pipe to the appropriate length for the type of
drain that is being used.
3. Cuando termine el piso, mida y corte el tubo de
desagüe al largo apropiado para el tipo de drenaje que
está usando.
3. Lorsque le plancher est fini, mesurez et coupez le
tuyau d'évacuation à la longueurappropriée pour le type
de drain utilisé.

1.855.715.1800
ROSALIND
ACRYLIC CLAWFOOT TUB
TINA ACRÍLICA CON PATAS EN FORMA DE GARRA
BAIGNOIRE ACRYLIQUE À PATTES DE LION
SKU: 946174-69-RR, 946175-69-RR, 946174-63-RR, 946174-69-T, 946174-63-T, 946175-63-RR, 946175-69-T
9
4. Carefully set the tub in position. If the tub has
leveling feet, adjust as necessary until level and apply a
dab of silicone under each foot. If your tub does not
have leveling feet, shims can be used for leveling if your

4. Coloque la tina en su lugar. Si la tina tiene patas de
nivelación, ajuste según sea necesario hasta que esté
nivelada y aplique un poco de silicón debajo de cada pata.
Si la tina no tiene patas de nivelación, puede usar cuñas
para nivelarla si el piso no está plano.
4. Mettez soignement la baignoire en place. Si la
baignoire est équipée de pieds de nivellement, ajustez si
nécessaire jusqu'à ce qu'elle soit de niveau et appliquez
une noisette de silicone sous chaque pied. Si votre
baignoire n'a pas de pieds de nivellement, des cales
peuvent être utilisées pour le nivellement si votre sol
n'est pas plat.
5. Apply 100% neutral cure silicone sealant to the

the tub and into the drain pipe. Apply thread sealant
or plumber’s tape to the threaded connection to
ensure a water-tight seal. Tighten by hand. Wipe away

5. Aplique sellador de silicón de curado 100 % neutro
debajo de la brida de drenaje y enrósquela a la tina y al
tubo de drenaje. Aplique sellador de roscas o cinta de
plomería a la conexión roscada para garantizar un sellado
hermético. Apriete con la mano. Limpie cualquier exceso
de sellador con un paño húmedo.
5. Appliquez du mastic silicone 100% neutre sur la face
inférieure de la bride devidange et faites-le passer dans la
baignoire et dans le tuyau devidange. Appliquez du
mastic à filetage ou du ruban adhésif de plombier sur le
raccord fileté pour assurer l'étanchéité. Serrez à la main.
Essuyez tout excès de produit d'étanchéité à l'aide d'un
chiffon humide.

1.855.715.1800
ROSALIND
ACRYLIC CLAWFOOT TUB
TINA ACRÍLICA CON PATAS EN FORMA DE GARRA
BAIGNOIRE ACRYLIQUE À PATTES DE LION
SKU: 946174-69-RR, 946175-69-RR, 946174-63-RR, 946174-69-T, 946174-63-T, 946175-63-RR, 946175-69-T
10
6. Fill the tub with water to check for any leaks from
the connections. Verify that the drain is working
properly.
6. Llene la tina con agua para revisar si hay fugas de las
conexiones. Verifique que el desagüe funcione bien.
5. Remplissez la baignoire d'eau afin de vérifier
l'étanchéité des raccords. Vérifiez le bon fonctionnement
de la vidange.
1. Set the tub in the desired installation location and



1. Coloque la tina en el lugardeseado para la instalación y
deje caer un hilo para plomada desde el centro del
agujero de rebalse hasta el piso. Esto determinará el lugar
del drenaje. Marque el lugar del agujero de drenaje en el
piso.
1. Placez la baignoire à l'endroit d'installation souhaité et
faites passer un fil à plomb du centre du trou de déborde-
ment jusqu'au plancher Cette action déterminera
l'emplacement de votre drain. Marquez l'emplacement
du trou de vidange sur le plancher.
TUB AND DRAIN WITH OVERFLOW
TINA Y DESAGÜE CON REBALSE
BAIGNOIRE ET VIDANGE AVEC TROP-PLEIN
