GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are
Hardware accepts no liability for any damage to the
faucet, plumbing, sink, counter top, or for personal
injury during installation.
Observe all local plumbing and building codes.
Unpack and inspect the product for shipping damage.
If any damage is found, contact our Customer
Relations team via live chat at www.signaturehard-
ware.com or by emailing support@siganturehard-
ware.com.
Ensure that you have gathered all the required
materials that are needed for the installation.
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados al inodoro, sistema de
plomería, suelo o daños personales durante
la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Desempaque e inspeccione el producto para determinar
si tiene daños por el envío. Si tiene daños, comuníquese
con nuestro equipo de Relaciones con el Cliente por chat
en directo en www.signaturehardware.com o por correo
electrónico a support@siganturehardware.com.
AVANT DE COMMENCER
Nous vous recommandons de consulter un professionnel
si vous n’avez pas d’expérience dans l’installation
d’appareils de plomberie. Signature Hardware décline
toute responsabilité en cas de dommage au robinet, à la
plomberie, à l’évier, au comptoir ou de blessure corporelle
lors de l’installation.
Respectez tous les codes locaux de plomberie et de
construction.
Déballez et inspectez le produit pour vérifier qu’il n’a pas
été endommagé pendant le transport. Si un dommage
est constaté, communiquez avec notre équipe des
relations avec la clientèle au www.signaturehardware.com
ou par mailsupport@siganturehardware.com.
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
PREMIERS PAS
Assurez-vous d’avoir réuni tout le matériel nécessaire
à l’installation.
ADDITIONAL QUESTIONS?
www.signaturehardware.com for product and
warranty information, or contact us through live
chat or by emailing support@signaturehard-
ware.com.
¿MÁS PREGUNTAS?
Todavía necesita ayuda. Consulte nuestro Centro de
Ayuda en www.signaturehardware.com para obtener
información de productos y garantías o comuníquese
con nosotros por chat directo o enviando un correo
electrónico a support@signaturehardware.com.
D’AUTRES QUESTIONS?
Si vous avez encore besoin de l’ aide. Veuillez consult-
ez notre centre d'aide à l'adresse www.signaturehard-
ware.com pour obtenir des informations sur les
produits et la garantie ou veuillez nous contacter par
clavardage en direct ou par courriel à l'adresse
support@signaturehardware.com.
LENA
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
21.855.715.1800
Adjustable Wrench
Llave ajustable
Clé ajustable
Cinta de Fontanería
Ruban de Plomberie
Sellador de Roscas
Produit d’étanchéité
pour joints filetés
TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
OUTILS ET MATÉRIEL:
INSTALLATION
INSTALACIÓN
INSTALLATION
STEP 1: ATTACHING THE FEET
PASO 1: FIJACIÓN DE LAS PATAS
ÉTAPE 1: FIXATION DES PIEDS
1. Carefully lay the tub upside down on towels or other
padding so that the bottom of the tub is facing up.
1. Coloque la tina con cuidado sobre toallas u otro material
acolchonado de manera que la parte inferior de la tina
quede hacia arriba.
1. Retournez la baignoire avec précaution et placez-la sur
des serviettes ou autres matériaux de protection de sorte
que le bas de la baignoire soit orienté vers le haut.
Cinta métrica
Ruban à mesurer
Borde recto
Règle droite
Hacksaw
Sierra para
metales
Scie à métaux
Level
Nivelador
Niveau
Plumb Line
Plomada
Fil à plomb
(100% Neutral Cure)
Sellador de silicona
(100% curado neutro)
Produit d’étanchéité en silicone
(à polymérisation neutre à 100 %)
Paño húmedo
Chiffon humide
Pencil
Lápiz
Crayon
LENA
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
31.855.715.1800
slotted mounting pods as shown.
2. Cada perno de enganche se deslizará en una de las
cuatro bases de montaje ranuradas, como se muestra.
2. Chaque boulon à queue d’aronde se glisse dans l’un
des quatre écrous de fixation rainurés, comme indiqué
sur l’image.
shown below. If the letters on your tub and feet do not
all feet are the same size. If one pair of feet are slightly
shorter than the second pair, then the shorter pair are
meant to mount on the side of the tub containing the
drain hole.
Important: If the feet are not installed in their correct
locations, the tub will not properly drain. Use a level to
ensure that the inside of the tub is sloped towards the
drain before moving on to tub installation.
3. Ajuste cada pata de la tina con su base correspondi-
ente, como se muestra abajo. Si las letras de la tina y las
patas no coinciden, coloque las patas en el piso y
verifique si todas las patas son del mismo tamaño.
Si un par de patas es un poco más corto que el segundo
par, el par más corto se debe instalar del lado de la tina en
el que está el agujero de drenaje.
Importante: Si las patas no están instaladas en los
lugares correctos, la tina no drenará correctamente.
Use un nivelador para asegurarse de que el interior de la
tina esté inclinado hacia el drenaje antes de continuar
con la instalación de la tina.
3. Associez chaque pied de baignoire avec l’écrou
correspondant, comme indiqué ci-dessous. Si les lettres
figurant sur la baignoire et les pieds ne correspondent
pas, disposez ces derniers sur le sol et vérifiez s'ils sont
tous de la même taille. Si une paire de pieds est légère-
ment plus courte que la seconde, c’est la paire la plus
courte qui doit être montée sur le côté de la baignoire où
se trouve le trou d’évacuation.
Important: Si les pieds ne sont pas fixés au bon mplace-
ment, la baignoire ne se videra pas correctement. À l’aide
d’un niveau, assurez-vous que l’intérieur de la baignoire
est incliné vers le trou d’évacuation avant de passer à
l’installation de la baignoire.
Base de montaje
Écrou de fixation
LENA
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
41.855.715.1800
that order).
Enrosque una arandela plana, una arandela de
retención y una tuerca en el perno (en ese orden).
Vissez une rondelle plate, une rondelle de blocage et
un écrou sur le boulon (dans cet ordre précis).
Important:
lift the tub by the rim and body only.
5. Después de haber colocado todas las patas, voltee la
tina y déjela sobre el piso.
Importante: No levante la tina sosteniéndola de las
patas. Asegúrese de levantar la tina agarrándola solo del
borde y del cuerpo.
5. Une fois que tous les pieds sont fixés, retournez la
baignoire et laissez-la reposer sur le plancher.
Important: Ne soulevez pas la baignoire par les pieds.
Soulevez-la plutôt en tenant le bord et le socle.
LENA
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
51.855.715.1800
remove the foot and install the shim between the foot
and the foot bolt. When the foot is alligned properly,
secure it back to the tub.
6. Si las patas de la tina no quedan al ras del suelo, es
posible que tenga que agregar cuñas a las patas.
Para agregar cuñas, quite las patas e instale la cuña entre
la pata y el perno de la pata. Cuando la pata esté alineada
correctamente, asegúrela de nuevo a la tina.
6. Si les pieds de la baignoire ne reposent pas bien à plat
sur le plancher, il faudra peut-être y ajouter des cales.
Pour ajouter des cales, retirez le pied et installez la cale
entre le pied et le boulon du pied. Après avoir aligné le
pied correctement, fixez-le à nouveau sur la baignoire.
1. Coloque la tina en el lugar deseado para la instalación y
deje caer una plomada desde el centro del agujero de
rebalse hasta el piso. Esto determinará la ubicación del
drenaje. Marque la ubicación del agujero de drenaje en el
piso.
1. Placez la baignoire à l'endroit d'installation souhaité et
faites passer un fil à plomb du centre du trou de déborde-
ment jusqu'au plancher Cette action déterminera
l'emplacement de votre drain. Marquez l'emplacement
du trou de vidange sur le plancher.
STEP 2: TUB INSTALLATION
PASO 2: INSTALACIÓN DE LA TINA
ÉTAPE 2: INSTALLATION
Cuña
Cale
LENA
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
61.855.715.1800
pipe at the appropriate height for the waste and
2. Quite la tina de la ubicación de instalación para poder
instalar la tubería del piso. Coloque el tubo de drenaje a la
altura apropiada para la tubería de desechos y rebalse.
Para determinar esto, debe ajustar temporalmente el
tubo de drenaje en la tina y medir desde el piso hasta el
centro del tubo de drenaje.
2. Éloignez la baignoire du lieu d'installation afin que la
plomberie puisse être installée. Placez le tuyau d'évacua-
tion à la hauteur appropriée aux tuyaux d'évacuation et
de trop-plein. Pour le déterminer, vous devrez insérer
temporairement votre tuyau d'évacuation dans la
baignoire et mesurer à partir du plancher jusqu'au centre
du tuyau d'évacuation.
the feet adjusters as necessary. Once level, apply a
generous bead of silicone on the bottom of the feet.
3. Coloque con cuidado la tina de nuevo en su lugar y
ajuste los ajustadores de las patas según sea necesario.
Una vez nivelada, aplique una cantidad generosa de
silicona en la parte inferior de las patas. Esto evitará que la
tina se mueva después de la instalación.
3. Remettez la baignoire en place avec précaution et
rectifiez les réglages des pieds si nécessaire. Une fois de
niveau, appliquez une généreuse portion de silicone sur
le bas des pieds. Cela garantira que la baignoire reste
immobile après l’installation.
LENA
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
71.855.715.1800
through.
4. A continuación, debe cortar sus tubos de drenaje y
rebalse a los tamaños correctos. Los pasos del 5 al 8 lo
guiarán.
4. Ensuite, vous devrez tailler vos tuyaux d'évacuation et
de trop-plein aux dimensions appropriées. Les étapes 5 à
8 vous guideront.
assemblies to the tub.
5. Para cortar correctamente los tubos de drenaje y
rebalse, debe ajustar temporalmente los ensambles de
rebalse y drenaje en la tina.
5. Pour couper les tuyaux d'évacuation et de trop-plein
de manière appropriée, vous devrez installer temporaire-
ment les ensembles de trop-plein et d'évacuation dans la
baignoire.
6. La conexión en T de rebalse (A) se debe colocar en los
puntos donde se intersecan los tubos de drenaje (B).
6. Le té de débordement (A) sera fixé aux points
d'intersection des tuyaux d'évacuation (B).
A
B
LENA
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
81.855.715.1800

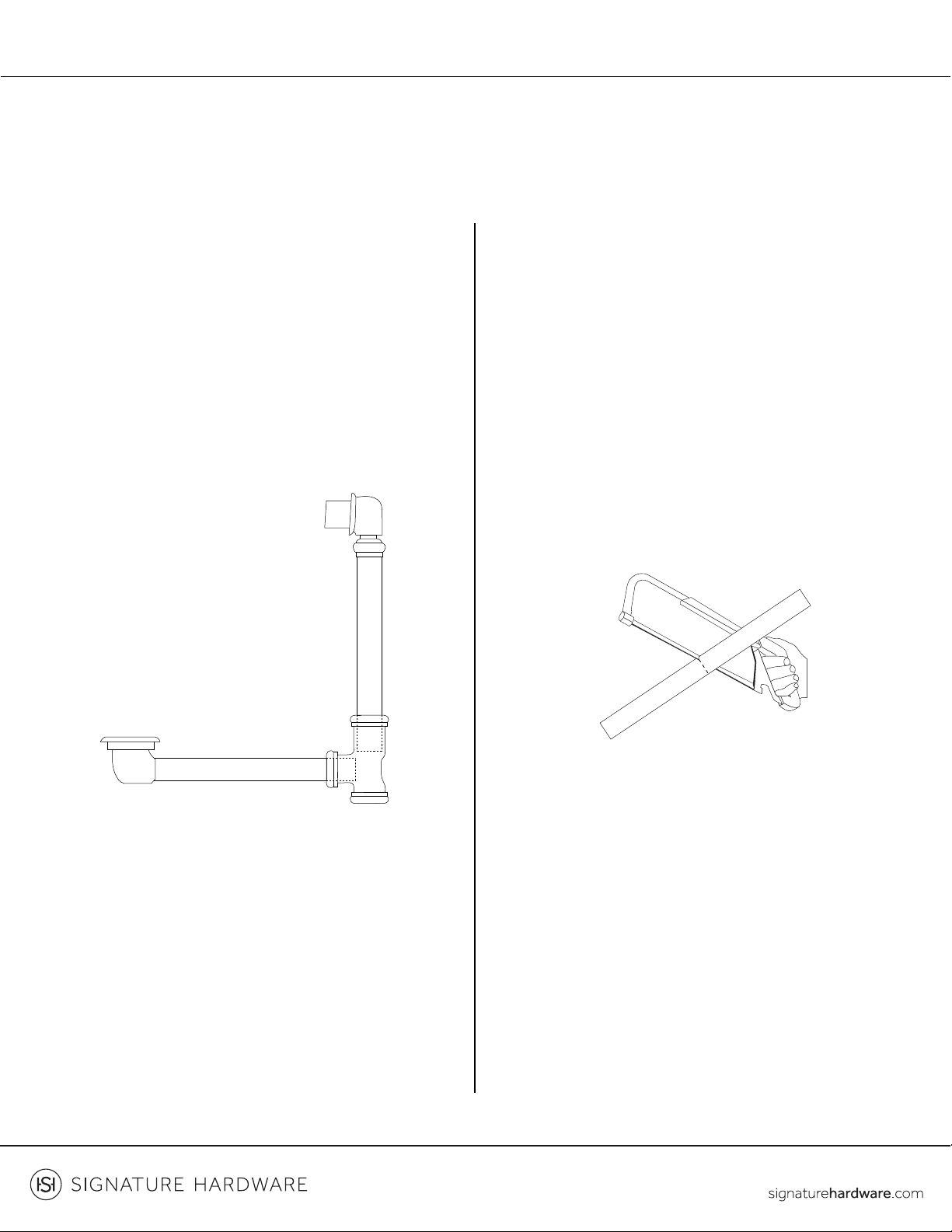

7. Mida y marque cada tubo de manera que el extremo
del tubo pase un poco más de la mitad de la conexión en
T de rebalse.
7. Mesurez et marquez chaque tuyau de manière à ce
que l'extrémité du tuyau atteigne un peu plus de la moitié
du té du trop-plein.
tub, and trim the pipes at the marked locations with a
cutting metal.
8. Quite el ensamble de drenaje y rebalse de la tina y
corte con una sierra los tubos en los lugares que marcó.
Asegúrese de que la cuchilla sea para cortar metal.
8. Enlevez l'ensemble drain et trop-plein de la baignoire et
coupez les tuyaux aux endroits marqués à l'aide d'une
scie à métaux. Assurez-vous que la lame est adaptée à la
découpe du métal.
LENA
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
91.855.715.1800

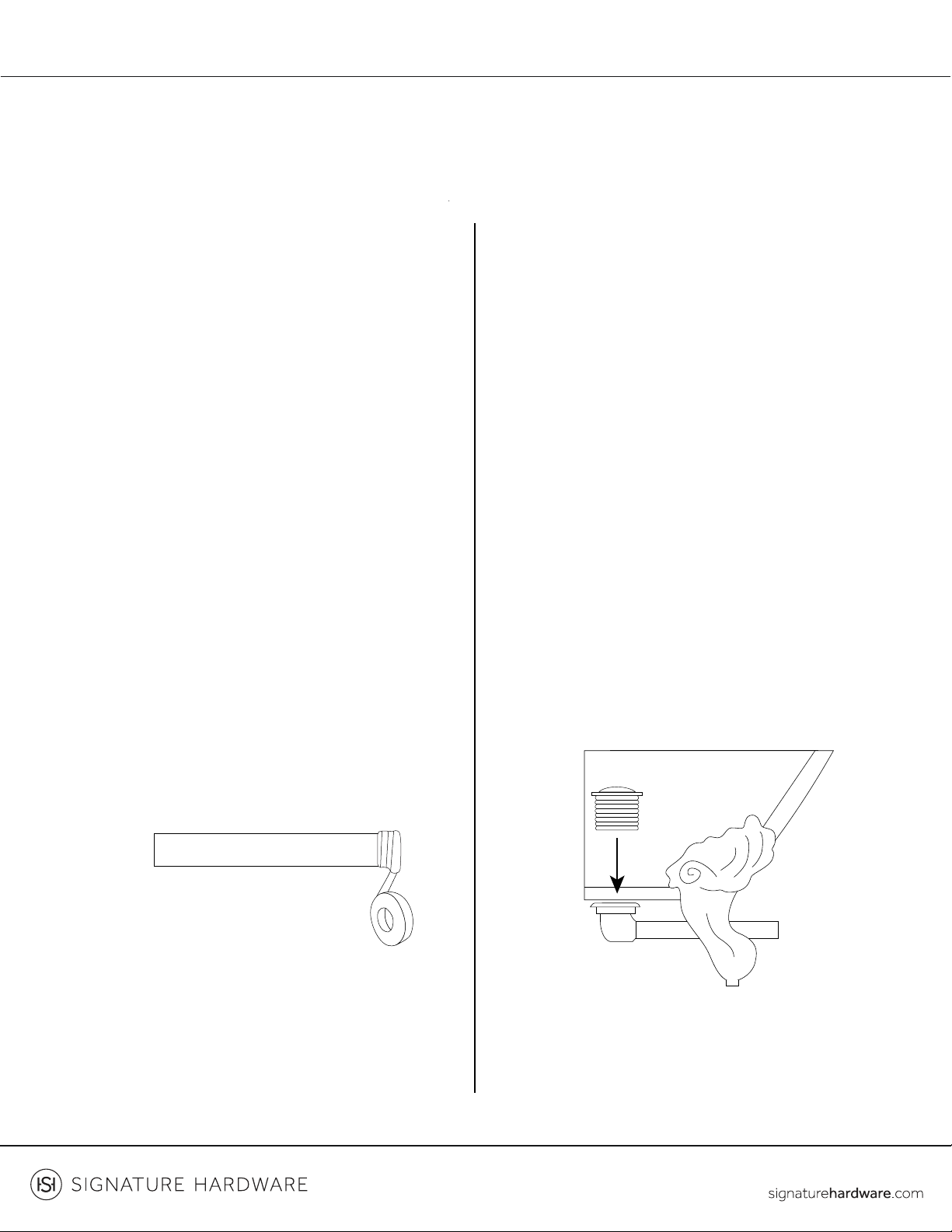

threaded ends of all pipes prior to assembly. If two
pipes arrive attached, be sure to take them apart and
assembly instructions.
9. Aplique sellador de roscas o cinta de plomería a los
extremos roscados de todos los tubos antes del
ensamble. Si recibió dos tubos conectados, asegúrese
que separarlos y hacer lo mismo. No aplique cinta ni
sellador a los adaptadores de compresión. Siga los pasos
del 10 al 13 para armar el drenaje.
9. Appliquez du mastic à filetage ou du ruban adhésif de
plombier sur les extrémités filetées de tous les tuyaux
avant l'assemblage. Si deux tuyaux arrivent attachés,
assurez-vous de les démonter et de faire de même.
N'appliquez pas de ruban adhésif ou de produit
d'étanchéité sur les raccords à compression.
Suivez les étapes 10 à 13 pour les instructions
d'assemblage des drains.
10. Apply 100% neutral cure silicone sealant to the
tub and into the drain pipe. Apply thread sealant or
10. Aplique sellador de silicona de curado 100 % neutro
debajo de la brida de drenaje y enrósquela a la tina y al
tubo de drenaje. Aplique sellador de roscas o cinta de
plomería a la conexión roscada para garantizar un sellado
hermético. Apriete con la mano. Limpie cualquier exceso
de sellador con un paño húmedo.
10. Appliquez du mastic silicone 100% neutre sur la face
inférieure de la bride de vidange et faites-le passer dans
la baignoire et dans le tuyau de vidange.
Appliquez du mastic à filetage ou du ruban adhésif de
plombier sur le raccord fileté pour assurer l'étanchéité.
Serrez à la main. Essuyez tout excès de produit
d'étanchéité à l'aide d'un chiffon humide.
LENA
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
10 1.855.715.1800
any other washers or rubber sealing gaskets included.
11. Instale el ensamble de rebalse con la arandela
biselada, placa de rebalse, tornillo de montaje (incluido) y
cualquier otra arandela o empaque de caucho incluido.
11. Installez l'ensemble de trop-plein avec la rondelle
biseautée, la plaque de trop-plein, la vis de montage
(fournie) et toute autre rondelle ou joint d'étanchéité en
caoutchouc inclus.
assembly and shoe assembly with sealing washers
should face the tee.
12. Fije la conexión en T de desechos y rebalse al
ensamble de rebalse y ensamble de la zapata con
arandelas de sellado y tuercas deslizantes. El extremo
biselado de las arandelas de sellado debe estar frente a la
conexión en T.
12. Fixez le té de vidange et de trop-plein à l'ensemble de
trop-plein et au sabot à l'aide de rondelles d'étanchéité et
d'écrous coulissants. L'extrémité biseautée de la rondelle
d'étanchéité doit faire face au té.
LENA
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
11 1.855.715.1800
beveled end of the sealing washer should face the tee.
13. Fije el tubo de drenaje y la brida a la conexión en T de
desechos y rebalse con la arandela de sellado y tuerca
deslizante. El extremo biselado de las arandelas de
sellado debe estar frente a la conexión en T.
13. Fixez le tube de vidange et la bride au té de vidange et
de trop-plein à l'aide de la rondelle d'étanchéité et de
l'écrou coulissant. L'extrémité biseautée de la rondelle
d'étanchéité doit faire face au té.
leaks from the connections. Verify that the drain and
14. Cuando la tina esté en su lugar y se hayan hecho
todas las conexiones, llene la tina con agua para revisar si
hay fugas en las conexiones. Verifique que el drenaje y el
rebalse funcionen correctamente.
14. Lorsque votre baignoire est en place et que tous les
raccords ont été effectués, remplissez-la d'eau pour
vérifier s'il y a des fuites au niveau des raccords.
Vérifiez que la vidange et le trop-plein fonctionnent
correctement.
LENA
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
12 1.855.715.1800
Cast iron tubs have a porcelain enamel surface that is
fused to the cast iron under high temperatures and is
one of the best heat-resistant coatings available.
Porcelain enamel is a hard, glass-like surface that is not
A thorough rinsing and wipe down with a soft cloth is
cleaning, clean with a gentle soap, such as a dish
washing liquid or an all-purpose cleaner. Avoid abrasive
the tub is coated with oil-based paint that should be
should be avoided.
Porcelain enamel can be chipped if it sustains a very
hard impact. Repairing chipped porcelain requires a
strong repair material with a trusting bonding agent. If
this occurs, we recommend the services of a profes-
sional to repair the damaged area.
Las tinas de hierro fundido tienen una superficie de
esmalte de porcelana que se funde con el hierro fundido
a altas temperaturas y es uno de los revestimientos más
resistentes al calor que hay disponibles. El esmalte de
porcelana es una superficie dura parecida al vidrio que no
se raya con facilidad y es sumamente duradero.
Se recomienda hacer un enjuague minucioso y limpiarla
con un paño suave después de cada uso. Para una mejor
limpieza, use jabón suave, como líquido lavaplatos o un
limpiador multiusos. Evite los limpiadores abrasivos que
puedan dañar la tina. El exterior de la tina está revestido
con pintura a base de aceite que se debe limpiar con agua
y jabón. Debe evitar los disolventes.
El esmalte de porcelana se puede astillar si sufre un
impacto muy fuerte. Para reparar la porcelana astillada se
necesita un material de reparación fuerte con un agente
de adhesión confiable. Si esto ocurre, le recomendamos
los servicios de un profesional para reparar el área añada.
Les baignoires en fonte ont une surface en émail de
porcelaine fusionnée à la fonte à haute température. Il
s’agit de l’un des meilleurs revêtements
Thermorésistants sur le marché. L’émail de porcelaine
est une surface dure, semblable à du verre, difficilement
rayable et extrêmement durable.
Il est recommandé de rincer et d’essuyer soigneusement
avec un chiffon doux après chaque utilisation. Pour un
nettoyage plus poussé, nettoyez avec un savon doux, tel
qu’un liquide vaisselle ou un nettoyant tout usage. Évitez
les nettoyants abrasifs qui peuvent endommager la
baignoire. L’extérieur de la baignoire est recouvert d’une
peinture à huile qui doit être nettoyée à l’eau et au savon.
Les essences minérales sont à éviter.
L’émail de la porcelaine peut être ébréché s’il subit un
choc très violent. La réparation de la porcelaine ébréchée
nécessite un matériau de réparation solide associé à un
agent de liaison efficace. Dans cette éventualité, nous
recommandons de faire appel à un professionnel pour
réparer la zone endommagée.
CLEANING AND MAINTENANCE
LIMPIEZA Y MANTENIMIENTO
NETTOYAGE ET ENTRETIEN
LENA
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
This manual suits for next models
9
Table of contents
Other Signature Hardware Plumbing Product manuals
Signature Hardware
Signature Hardware HALYARD 949781 User manual
Signature Hardware
Signature Hardware RIGI 949057 User manual
Signature Hardware
Signature Hardware ADELPHI SH607 Instruction sheet
Signature Hardware
Signature Hardware KEY WEST 948576 User manual
Signature Hardware
Signature Hardware SHTSSC100 User manual
Signature Hardware
Signature Hardware Rigi 948581 User manual
Signature Hardware
Signature Hardware BEASLEY 948676 User manual
Signature Hardware
Signature Hardware Pinecrest 948978 User manual
Signature Hardware
Signature Hardware Beasley 948585 User manual
Signature Hardware
Signature Hardware PAGOSA 928335 User manual
Signature Hardware
Signature Hardware BEASLEY 948322 User manual
Signature Hardware
Signature Hardware DOUBLE BOWL UNDERMOUNT VANITY User manual
Signature Hardware
Signature Hardware SHWES2050 User manual
Signature Hardware
Signature Hardware Boca Raton SHWSCBR800MB User manual
Signature Hardware
Signature Hardware SH201 User manual
Signature Hardware
Signature Hardware GREYFIELD 948806 User manual
Signature Hardware
Signature Hardware RIDGEWAY 951732 User manual
Signature Hardware
Signature Hardware Semi-Recessed Sink User manual
Signature Hardware
Signature Hardware POP-DOWN SHLD100ZBN User manual
Signature Hardware
Signature Hardware WIDESPREAD FAUCET User manual
Popular Plumbing Product manuals by other brands
Moen
Moen SANI-STREAM 8797 manual
Grohe
Grohe Allure Brilliant 19 784 manual
Cistermiser
Cistermiser Easyflush EVO 1.5 manual
Kohler
Kohler Triton Rite-Temp K-T6910-2A installation guide
BEMIS
BEMIS FNOTAB100 Installation instruction
Hans Grohe
Hans Grohe ShowerTablet Select 700 13184000 Instructions for use/assembly instructions
Akw
Akw Stone Wash Basin Installation instructions manual
Enlighten Sauna
Enlighten Sauna Rustic-4 user manual
Moen
Moen ShowHouse S244 Series quick start guide
Sanela
Sanela SLWN 08 Mounting instructions
Franke
Franke 7612982239618 operating instructions
Heritage Bathrooms
Heritage Bathrooms Granley Deco PGDW02 Fitting Instructions & Contents List
Tres
Tres TOUCH-TRES 1.61.445 instructions
STIEBEL ELTRON
STIEBEL ELTRON WS-1 Operation and installation
Miomare
Miomare HG00383A manual
BELLOSTA
BELLOSTA revivre 6521/CR1 quick start guide
American Standard
American Standard Heritage Amarilis 7298.229 parts list
BorMann
BorMann Elite BTW5024 quick start guide
