SHOWER SET WITH SLIDEBAR AND HANDSHOWER
JUEGO DE DUCHA CON BARRA DESLIZANTE YDUCHA MANUAL
ENSEMBLE DE DOUCHE AVEC BARRE LATÉRALE ET DOUCHETTE
SKU: 953088, 953089
REVISED 06/10/2021
CODES: SHLZ8010, SHTS72,SHRSC120,SH6103
SHLZPBLEV, SHRSB820RGSHLZ9005LH, SHLZTVLEV
SHRSA120, SH4001, SHLZPBKNOB, SHH1010
SHHS4030, SHWE2040, SHSB3040
GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are

Hardware accepts no liability for any damage to the
faucet, plumbing, sink, counter top, or for personal
injury during installation.
Observe all local plumbing and building codes.
Unpack and inspect the product for shipping damage.
If any damage is found, contact our Customer
Relations team at 1-800-221-3379.
Ensure that you have gathered all the required
materials that are needed for the installation.
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados al inodoro, sistema de
plomería, suelo o daños personales durante
la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Retire el inodoro del empaque y verifique si se
produjeron daños durante el envío. Si encuentra algún
daño, comuníquese con nuestro equipo de Servicio al
cliente al 1-800-221-3379.
AVANT DE COMMENCER
Nous vous recommandons de consulter un professionnel
si vous n’avez pas d’expérience dans l’installation
d’appareils de plomberie. Signature Hardware décline
toute responsabilité en cas de dommage au robinet, à la
plomberie, à l’évier, au comptoir ou de blessure corporelle
lors de l’installation.
Respectez tous les codes locaux de plomberie et de
construction.
Déballez et inspectez le produit pour vérifier qu’il n’a pas
été endommagé pendant le transport. Si un dommage
est constaté, communiquez avec notre équipe des
relations avec la clientèle au 1 800 221-3379.
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
PREMIERS PAS
Assurez-vous d’avoir réuni tout le matériel nécessaire
à l’installation.
For Warranty information, please visit: signaturehardware.com/services/warranty
Para obtener información sobre la garantía, visite: signaturehardware.com/services/warranty
Pour des renseignements concernant la garantie, consultez le site: signaturehardware.com/services/warranty

21.800.221.3379
TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
OUTILS ET MATÉRIEL:
If you are replacing your plumbing valve, please review
the common plumbing methods illustrated below

trim before replacing your valve. Please follow all local
building and plumbing codes.

inlets before soldering copper to the valve. Do not use

for tub spout outlet.
Si estás cambiando tu válvula de plomería, consulta los
dos métodos comunes que aparecen más abajo (Cobre,
IPS). Quita la manija y el regulador de válvula
preexistentes antes de reemplazartu válvula. Cumple
con todos los códigos locales de construcción y
plomería.
Usar un cepillo de alambre para acoplamientos a fin de
limpiar a fondo las entradas de latón antes de conectar
los tubos de cobre soldados a la válvula. No usar
acoplamientos de encaje a presión para la salida del caño
de la tina. No usar PEX para la salida del caño de la tina.
Si vous remplacez votre robinet de plomberie, passez en
revue les méthodes de plomberie courantes illustrées
ci-dessous (Cuivre, IPS). Enlevez la poignée et le robinet
en place avant de remplacervotre robinet. Suivez les
codes de construction et de plomberie de votre localité.
Utilisez une brosse métallique pour nettoyer à fond les
entrées en cuivre avant de souder du cuivre au robinet.
N’utilisez pas de raccords à poussoir pourla sortie du bec
de baignoire. N’utilisez pas du XLPE pour la sortie du bec
de baignoire.
Adjustable Wrench
Llave ajustable
Clé ajustable
Plumbers Tape
Cinta de Fontanería
Ruban de Plomberie
Phillips Screwdriver
Destornillador Phillips
Tournevis cruciforme
Flathead
Screwdriver
Destornillador de
cabeza plana
Tournevis à tête plate
Safety Glasses
Gafas de seguridad
Lunettes de protection
Keyhole Saw
Sierra de punta
Scie à guichet
Tape Measure
Cinta métrica
Ruban à mesurer
Silicone Sealant (100% Neutral Cure)
Sellador de silicona (100% curado neutro)
Produit d’étanchéité en silicone (à polymérisation neutre à 100 %)
Groove Joint Plier
Pinzas ajustable
Pince multiprise
Thermometer
Termómetro
Thermomètre
Strap Wrench
Llave de Correa
Clé à Sangle
Damp Cloth
Paño húmedo
Chiffon humide
Dry Cloth
Paño Seco
Linge Sec
Thread Sealant
Sellador de Roscas
Produit d’étanchéité
pour joints filetés
Pliers
Pinzas
de punta
Pince
LENTZ
SHOWER SET WITH SLIDEBAR AND HANDSHOWER
JUEGO DE DUCHA CON BARRA DESLIZANTE YDUCHA MANUAL
ENSEMBLE DE DOUCHE AVEC BARRE LATÉRALE ET DOUCHETTE
SKU: 953088, 953089

31.800.221.3379
LENTZ
SHOWER SET WITH SLIDEBAR AND HANDSHOWER
JUEGO DE DUCHA CON BARRA DESLIZANTE YDUCHA MANUAL
ENSEMBLE DE DOUCHE AVEC BARRE LATÉRALE ET DOUCHETTE
SKU: 953088, 953089
INSTALLATION
INSTALACIÓN
INSTALLATION
Note: Before soldering, remove the cartridge, stop
valves and diverter cartridges.
Nota: Antes de soldar, retire el cartucho, cierre las
válvulas y los cartuchos del desviador.
Remarque: avant de souder, enlevez la cartouche, les
robinets d’arrêt et les cartouches de l’inverseur.
Copper (Soldering)/Cobre (Soldar)/Cuivre (soudure)
tube cutter
Coupe tube
cortador de tuberías
wire brush
Brosse métallique
cepillo de alambre
torch
Torche
soplete
lead-free solder kit
Trousse de soudure sans plomb
tit de alambre de soldadura sin plomo
IPS/IPS/IPS
tube cutter
Coupe tube
cortador de tuberías
pipe wrench
Clé à tube
llave para tubería

1. Cierra el suministro de agua.
1. Coupez l’alimentation en eau.
2. Verify that the hole sizes and positions of the holes
in the wall are correct. The shower and tub spout
outlet holes should be 1-1/4” diameter. The



the wall. Position the valve body (1) correctly in the wall
with the side marked "UP" pointing upward.
Note: The distance from the valve to the tub spout
stub out should be between 8” and 18”.
2. Verifique que el tamaño y la posición de los orificios en
la pared sean correctos. Los orificios para la ducha y de la
boquilla de la bañera deben tener un diámetro de 1-1/4".
La profundidad recomendada entre la válvula y la pared
terminada es como mínimo 1-3/4" y como máximo
2-9/25". Asegúrese de que la cubierta del cuerpo de la
válvula (1) esté al ras de la superficie exterior terminada
de la pared. Coloque el cuerpo de la válvula (1)
correctamente en la pared, con el lado marcado "UP"
apuntando hacia la parte superior.
Nota: La distancia entre la válvula y la boquilla del tubo de
salida debe ser de entre 8" (20 cm) y 18" (45 cm).
2. Vérifiez que la taille et la position des trous sur le mur
sont correctes. Les trous pour la sortie de douche et de
bec de baignoire doivent mesurer 1-1/4 po de diamètre.
La plage de profondeurrecommandée pour le robinet se
situe entre 1,75 et 2,3 po. Vérifiez que le corps du robinet
(1) est au même niveau qu’au fini de la surface extérieure
du mur. Positionnez le corps du robinet (1) correctement
dans le mur, avec le côté marqué « UP » dirigé vers le haut.
Remarque: la distance entre le robinet et le bout du bec
de baignoire qui ressort doit être entre 8 et 18 po.

41.800.221.3379
LENTZ
SHOWER SET WITH SLIDEBAR AND HANDSHOWER
JUEGO DE DUCHA CON BARRA DESLIZANTE YDUCHA MANUAL
ENSEMBLE DE DOUCHE AVEC BARRE LATÉRALE ET DOUCHETTE
SKU: 953088, 953089

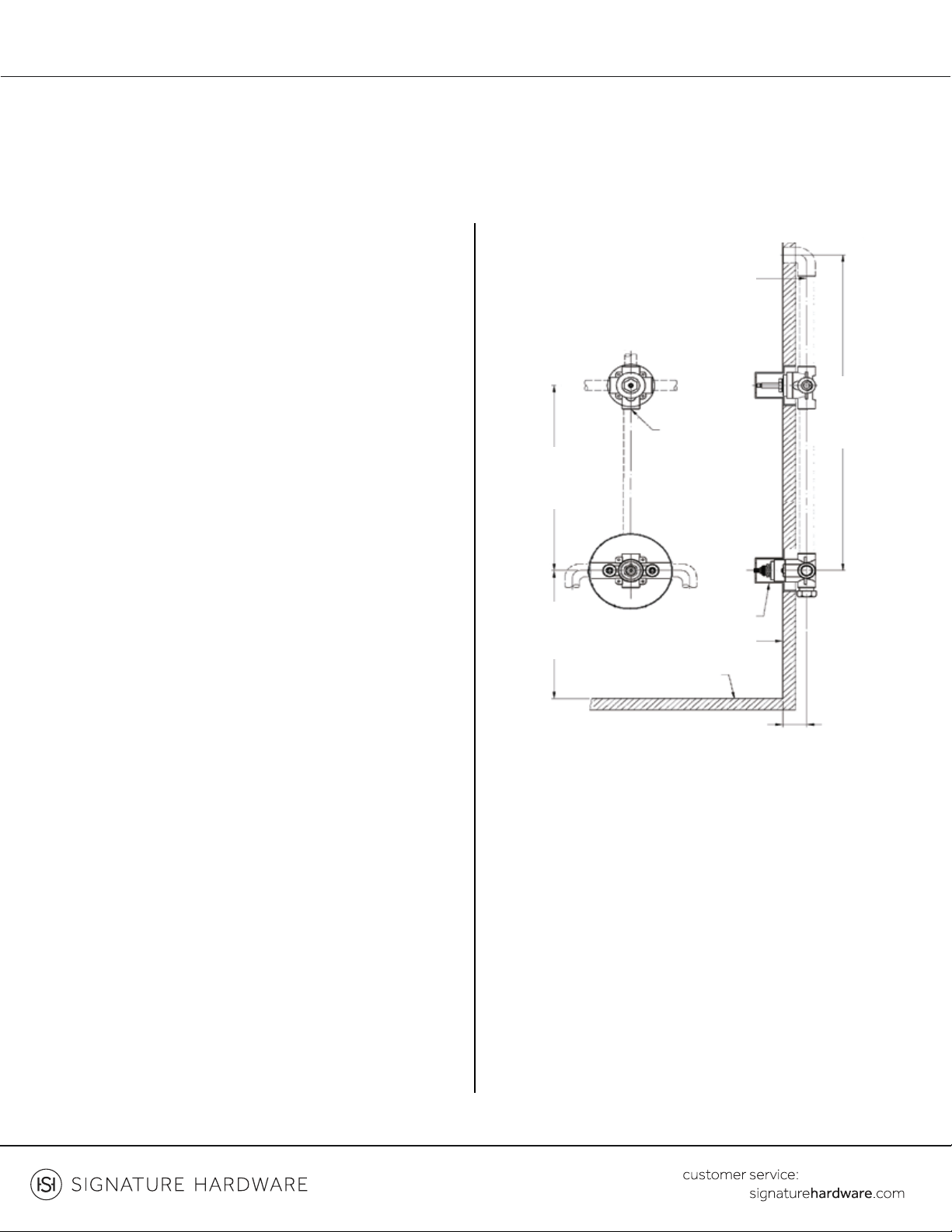

1 1/4" 3.2 cm
30" shower only
76.2 cm
76.2 cm douche seulement
ducha solamente
48" shower only
1.22 cm
1.22 cm douche seulement
ducha solamente
48" tub and shower
1.22 cm
1.22 cm baignoire et douche
bañera y ducha
1 1/4" 3.2 cm


30" tub and shower
76.2 cm
76.2 cm baignoire et douche
bañera y ducha
1
1-3/4" to 2-3/8"
4.4 cm a6 cm
wall
pared acabada
Mur fini
wall
pared acabada
Mur fini
3-3/8”-6”
6” 15.2 cm
8.6 cm-15.2 cm
1
1
2
2
thin wall installation
instalación en muro delgado
Installation sur paroi fine
thick wall installation
instalación en muro grueso
Installation sur paroi épaisse
3a. Thin Wall Installation: Are usually built up with

the main source of support for the valve. The plaster
guard (1) remains attached to the valve.
3a. Instalación En Muro Delgado: Están generalmente
fabricados con materiales como los bordes de fibra de
vidrio de la bañera y será la fuente principal de soporte
para la válvula. La protección de yeso (1) permanece
adherida a la válvula.
3a. Installation sur paroi fine : généralement construite
avec des matériauxtels que des bords de baignoire en
fibre de verre, et principale source de maintien pour le
robinet. La protection en plastique (1) reste attachée au
robinet.
3b. Thick Wall Installation: Are usually built up with
materials such as cement board, drywall, tile, etc. The


correct position to accept the trim. The depth for
the valve body (2) in wall is measured from the center

accepted depth distance is 1-3/4" to 2-3/8".
3b. Instalación En Muro Grueso: Están generalmente
fabricados con materiales como placa de cemento, placa
de yeso, baldosa, etc. La protección de yeso (1) está
colocada de forma tal que queda a nivel con el muro
terminado. Esto garantiza que la válvula estará en la
posición correcta para aceptar la moldura. La
profundidad de la pared para el cuerpo de la válvula (2) se
mide desde el centro de la salida de la ducha hasta la
superficie de la pared terminada. La profundidad debería
ser entre 1-3/4" y 2-3/8"
3b. Installation sur paroi épaisse : généralement
construite avec des matériaux tels qu’un panneau de
ciment, une cloison sèche, des carreaux etc. La
protection en plastique (1) est placée pour être au même
niveau que le mur fini, afin de s’assurer que le robinet sera
dans la bonne position pour accepter les pièces internes.
La profondeurdu corps du robinet (2) dans le mur est
mesurée depuis le centre de la sortie de douche jusqu’au
fini de la surface du mur. La distance acceptable se situe
entre 1-3/4 et 2-3/8 po).

51.800.221.3379
LENTZ
SHOWER SET WITH SLIDEBAR AND HANDSHOWER
JUEGO DE DUCHA CON BARRA DESLIZANTE YDUCHA MANUAL
ENSEMBLE DE DOUCHE AVEC BARRE LATÉRALE ET DOUCHETTE
SKU: 953088, 953089
1
2
4. Remove the plaster guard (1) from the body (2).
4. Quita el protector de yeso (1) del cuerpo (2).
4. Enlever la protection en plastique (1) du corps du
robinet (2).
5. Fasten the body assembly (1) to cross brace with
mounting screws (2).
Note: Be sure to position the body (1) correctly in the
wall, with the side marked "UP" facing upward.
5. Sujeta el ensamblaje del cuerpo (1) al soporte en cruz
con los tornillos de montaje (2).
Nota: Asegura colocar el cuerpo (1) en la posición
correcta en la pared con el lado marcado "UP" hacia
arriba.
5. Fixer l’ensemble du corps (1) pourrenforcer avec des
vis de montage (2).
Remarque : veillez à placer le corps (1) correctement dans
le mur, avec le côté marqué « UP » orienté vers le haut.
1
2

61.800.221.3379
LENTZ
SHOWER SET WITH SLIDEBAR AND HANDSHOWER
JUEGO DE DUCHA CON BARRA DESLIZANTE YDUCHA MANUAL
ENSEMBLE DE DOUCHE AVEC BARRE LATÉRALE ET DOUCHETTE
SKU: 953088, 953089

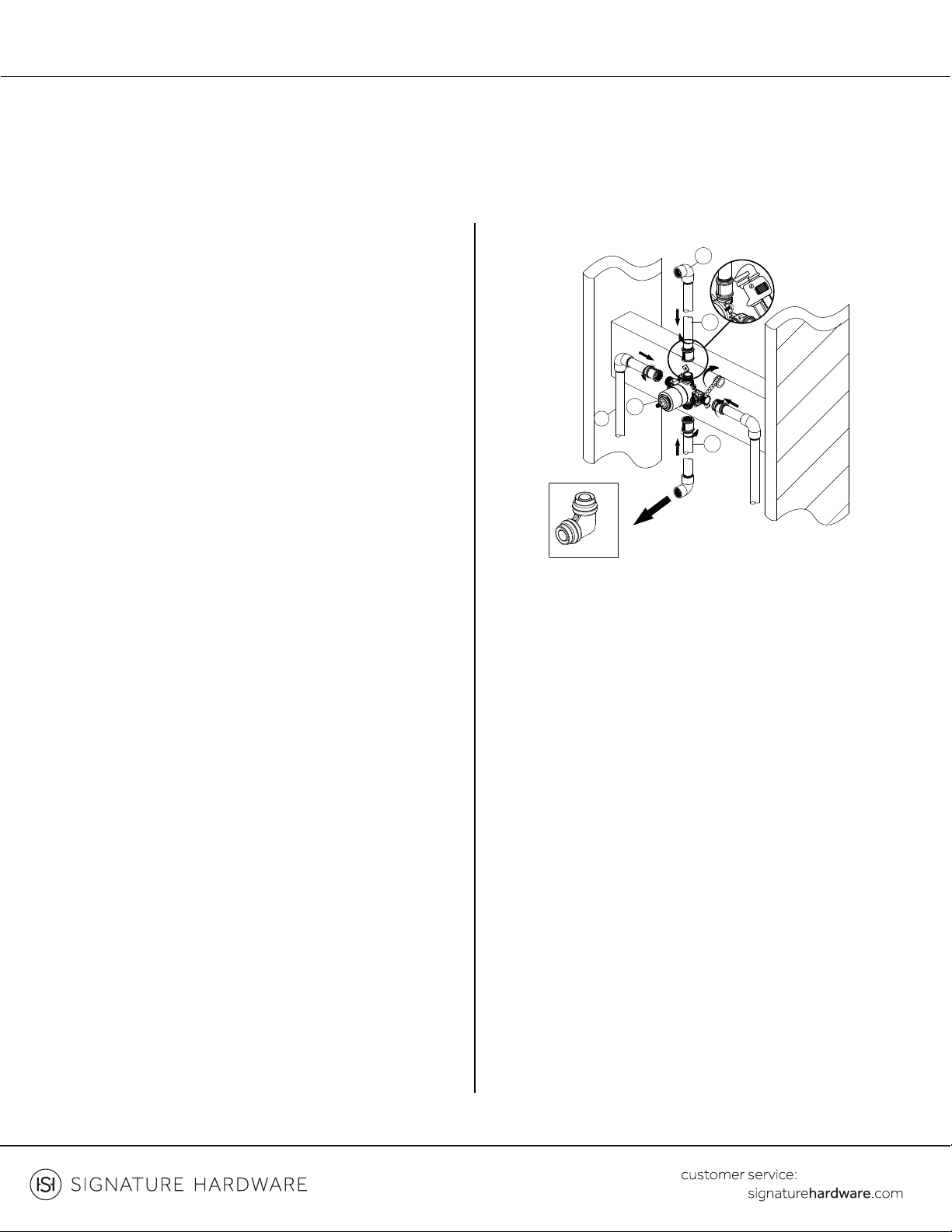

6. With Tub Outlet: Wrap plumbers’ tape around the
pipe threads in a clockwise direction. Connect the hot
and cold water supply lines (1), the shower outlet pipe
(2), and tub outlet pipe (3) by threading them onto the
valve body (5) in a clockwise direction. Tighten the
pipes to the valve body (5) with a pipe wrench.
Connect the pipe elbows (4) to the end of the shower
outlet and tub outlet pipes.
Note: The hot water supply lines go into the "H" inlet,
and the cold water supply lines go into the "C" inlet
Caution - Pipe elbow (6, not included): Do not use

6. Con Tubo De Salida: Envuelva cinta para plomería
alrededor de las roscas de la tubería hacia la derecha.
Conecte las líneas de suministro de agua fría y caliente
(1) y la tubería de salida de la ducha (2) enroscándolas
hacia la derecha en el cuerpo de la válvula (4). Ajuste las
tuberías al cuerpo de la válvula (5) con una llave para tubo.
Conecte los codos de la tubería (4) al extremo de la salida
de la ducha y las tuberías de salida de la bañera.
Nota: Las líneas de suministro de agua caliente van en la
entrada "H", y las líneas de suministro de agua fría van en
la entrada "C".
Precaución - Codos de tuberías (6, no incluidos): No
usar acoplamientos de encaje a presión (Figura 1).
6. Avec sortie de baignoire: Enrober le ruban de
plomberie autour des filets du tuyau dans le sens horaire.
Raccordez les conduites d’alimentation en eau chaude et
en eau froide (1), le tuyau de sortie de douche (2) et le
tuyau de sortie de baignoire (3) en les insérant dans le
corps du robinet (5) dans le sens horaire. Serrez les
tuyauxsur le corps du robinet (5) à l’aide d’une clé à tube.
Connectez les tubes coudés (4) à l’extrémité des tuyaux
de sortie de douche et de baignoire
Remarque: l’arrivée d’eau chaude doit être raccordée sur
le côté « H » du robinet, et l’arrivée d’eau froide sur le côté
« C ».
Attention - tuyaux coudés (6, non inclus) : n’utilisez pas
de raccords à poussoir (Fig 1).
7. With No Tub Outlet: Wrap plumbers’ tape around
the pipe threads in a clockwise direction. Connect the
hot and cold water supply lines (1), the shower outlet
pipe (2) by threading them into the valve body (4) in a
clockwise direction. Then insert the plug (5) into the
bottom of the valve body (4). Tighten the pipes to the
valve body (4) with a pipe wrench. Connect the pipe
elbows (3) to the end of the shower outlet.
Note: The hot water supply lines go into the "H" inlet,
and the cold water supply lines go into the "C" inlet.
7. Sin Tubo De Salida: Envuelva cinta para plomería
alrededor de las roscas de la tubería hacia la derecha.
Conecte las líneas de suministro de agua fría y caliente
(1) y la tubería de salida de la ducha (2) enroscándolas
hacia la derecha en el cuerpo de la válvula (4). Después
inserte el tapón (5) en la parte inferior del cuerpo de la
válvula (4). Ajuste las tuberías al cuerpo de la válvula (4)
con una llave para tubo. Conecte los codos de la tubería
(3) al extremo de la salida de la ducha.
Nota: Las líneas de suministro de agua caliente van en la
entrada "H", y las líneas de suministro de agua fría van en
la entrada "C"
1
5
4
3
2
Fig1


71.800.221.3379
LENTZ
SHOWER SET WITH SLIDEBAR AND HANDSHOWER
JUEGO DE DUCHA CON BARRA DESLIZANTE YDUCHA MANUAL
ENSEMBLE DE DOUCHE AVEC BARRE LATÉRALE ET DOUCHETTE
SKU: 953088, 953089
7. Sans sortie de baignoire: Enroberle ruban de
plomberie autour des filets du tuyau dans le sens horaire.
Raccordez les conduites d’alimentation en eau chaude et
en eau froide (1) et le tuyau de sortie de douche (2) en les
insérant dans le corps du robinet (4) dans le sens horaire.
Puis insérez le bouchon (5) au fond du corps du robinet
(4). Serrez les tuyaux sur le corps du robinet (4) à l’aide
d’une clé à tube. Connectez les tubes coudés (3) à
l’extrémité de la sortie de douche.
Remarque: l’arrivée d’eau chaude doit être raccordée sur
le côté « H » du robinet, et l’arrivée d’eau froide sur le côté
« C ».

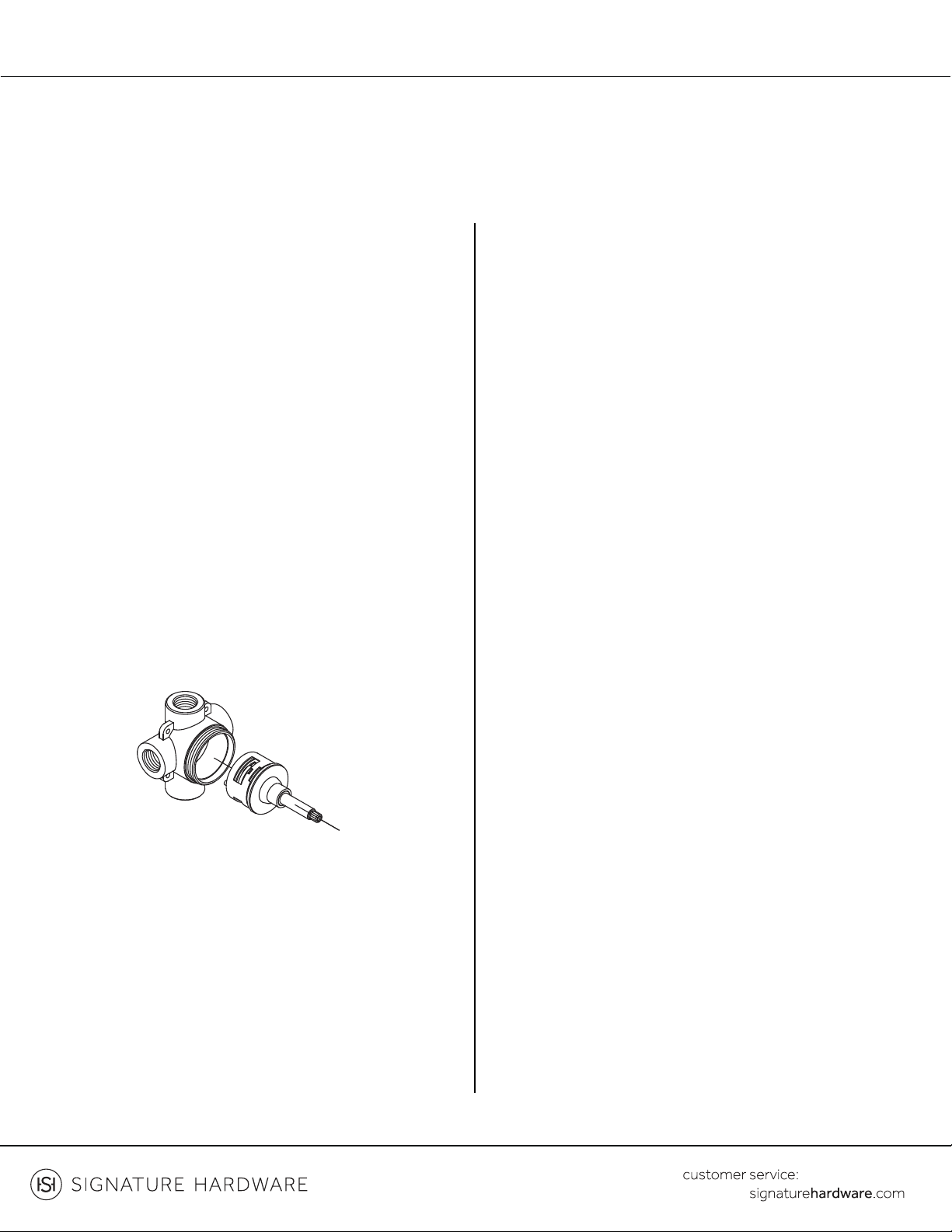

8. If the hot and cold inlets are reversed (hot on right
and cold on left), remove bonnet (1) from the valve
body (3) with reversed supply connections. Rotate the
cartridge (2) 180°, so H appears on the right. Install the
cartridge making sure that the key is fully engaged with
the slot in the valve body (3). Slide the bonnet (1) over
the cartridge (2) and thread them onto the valve body
(3). Hand tighten securely.
Note: Do not install the valve body (3) upside down.
8. Si las entradas fría y caliente están invertidas (caliente
en la derecha y fría en la izquierda), retire el bonete (1) del
cuerpo de la válvula (3) con las conexiones de suministro
invertidas. Gire el cartucho (2) 180°, para que H aparezca
en la derecha. Instale el cartucho, asegurándose de que la
llave esté completamente metida en la ranura en el
cuerpo de la válvula (3). Deslice el bonete (1) sobre el
cartucho (2) yenrósquelos en el cuerpo de la válvula (3).
Apriete a mano firmemente.
Nota: ¡No instale el cuerpo de la válvula (3) al revés!
8. Si les entrées d’eau chaude et froide sont inversées
(chaud à droite et froid à gauche), enlever l’écrou à portée
sphérique (1) du corps du robinet (3) dont les raccords
d’alimentation sont inversés. Tournez la cartouche (2) sur
180° pour que l’indication H apparaisse sur la droite.
Installez la cartouche en vous assurant que la clé est
complètement engagée dans la fente du corps du
robinet (3). Faites glisser l’écrou à portée sphérique (1)
par-dessus la cartouche (2) et insérez-les dans le corps
du robinet (3). Serrez fermement à la main.
Remarque: n’installez pas le corps du robinet (3) à
l’envers.
1
5
4
3
2
Cold
Fría
Froid
Cold
Fría
Froid
Cold
Fría
Froid
Hot
Caliente
Chaud
reverse installation
instalación inversa
Installation inversée
reverse installation
instalación inversa
Installation inversée
normal installation
instalación normal
Installation normale
normal installation
instalación normal
Installation normale
H
H
1
2
3

81.800.221.3379
LENTZ
SHOWER SET WITH SLIDEBAR AND HANDSHOWER
JUEGO DE DUCHA CON BARRA DESLIZANTE YDUCHA MANUAL
ENSEMBLE DE DOUCHE AVEC BARRE LATÉRALE ET DOUCHETTE
SKU: 953088, 953089
9. Use two 1/2" iron pipe plugs to seal both shower
outlet and tub spout outlet. Turn cartridge stem

hot and cold water lines to full open position for one

Slowly remove pipe plugs from tub and shower outlets
to relieve pressure.
9. Use dos tapones de tubería de hierro de 1/2" para
sellar la salida de la ducha y de la boquilla de la bañera.
Gira por completo elvástago del cartucho hacia la
izquierda en la posición de mezclado. Abre
completamente las líneas de suministro de agua caliente
y fría durante un minuto. Verificar que no haya
filtraciones. Cierra la llave del agua en el grifo. Quita
lentamente los tapones de la tubería de salida de la
bañera y la ducha para aliviarla presión.
9. Utilisez des bouchons de tuyaux en fer de 0,5 po, pour
fermer les sorties de douche et de bec de baignoire.
Tournez la tige de cartouche au maximum dans le sens
antihoraire, jusqu’à la position mélange. Ouvrez
complètement les conduites d’eau chaude et d’eau
froide pendant une minute chacune. Surveillez la
présence de fuites. Coupez l’eau au robinet. Enlevez
lentement les bouchons de tuyaux des sorties de
baignoire et de douche pour relâcher la pression.

outlet or shower outlet without tub spout until all
foreign matter has cleared the line. Block one outlet


10. Abra el agua permitiendo que fluya desde la salida de
la bañera o de la ducha sin la boquilla de la bañera hasta
que todo el material extraño se haya eliminado de la línea.
Bloquee una salida usando el tapón de tubería de hierro
de 1/2" (1) para limpiar los desechos de la otra salida.
Corte el agua en el grifo
10. Ouvrez l’arrivée d’eau pourpermettre à l’eau de
couler des sorties de baignoire ou de douche sans le bec,
jusqu’à ce que tous les corps étrangers soient expulsés
de la conduite. Obstruez une sortie en utilisant un
bouchon de tuyau de 1/2 po (1) pouréliminerles débris
de l’autre sortie. Coupez l’eau au robinet.
1
1
tub and shower combinations
combinaciones de bañera y ducha
combiné baignoire et douche
shower only installation
sólo instalación de ducha
installation douche seulement

91.800.221.3379
LENTZ
SHOWER SET WITH SLIDEBAR AND HANDSHOWER
JUEGO DE DUCHA CON BARRA DESLIZANTE YDUCHA MANUAL
ENSEMBLE DE DOUCHE AVEC BARRE LATÉRALE ET DOUCHETTE
SKU: 953088, 953089
2
1
2
1
11. Place the plaster guard (1) onto the valve body (2).
Note: Be sure to position the plaster guard (1)
correctly onto the valve body (2), with the side marked
"SHOWER" facing upward.
11. Coloca el protectorde yeso (1) en el cuerpo de la
válvula (2).
Nota: Asegúrate de colocar el protectorde yeso (1)
correctamente sobre el cuerpo de laválvula (2), con el
lado de la marca “SHOWER” (ducha) hacia arriba.
11. Placez la protection en plastique (1) sur le corps du
robinet (2).
Remarque: veillez à positionnerla protection en
plastique (1) correctement sur le corps du robinet (2),
avec la face marquée « SHOWER » (douche) orientée
vers le haut.

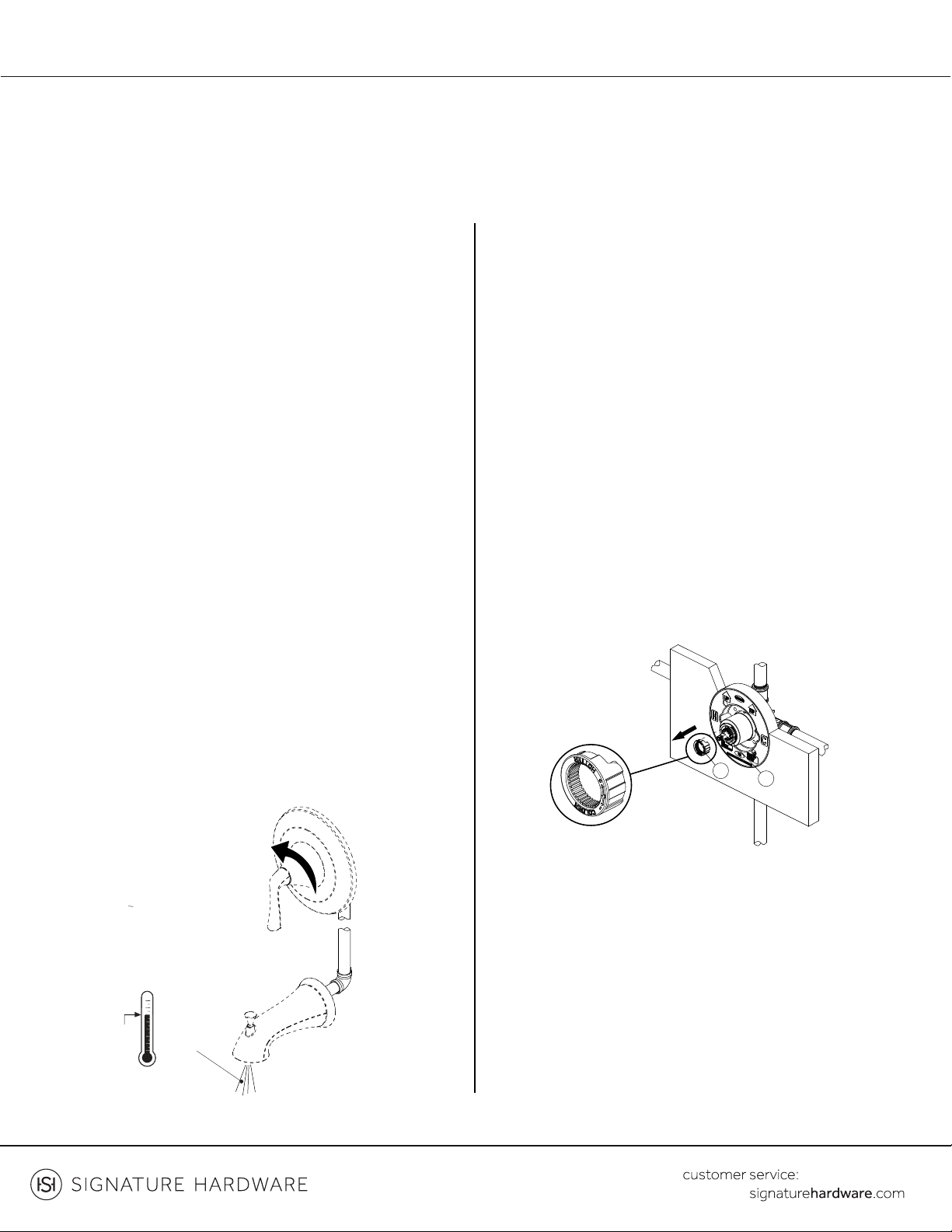

12. Before adjusting the temperature, remove the
plastic cap (1) from the valve body (2) by twisting the
cap in a clockwise direction.
12. Cómo quitar la tapa de plástico Antes de cómo
ajustar la temperatura, quita la tapa plástica (1) del
cuerpo de la válvula (2) girando la tapa en el sentido de
las manecillas del reloj.
12. Avant d’ajuster la température, retirez le bouchon en
plastique (1) du corps du robinet (2) en le faisant tourner
dans le sens horaire.

10 1.800.221.3379
13. Rotate the lever counterclockwise until the water



may be required due to changes in groundwater
temperature.
Note:
temperature is set.
13. Haga girar la palanca en dirección contraria a las
agujas del reloj hasta que el agua llegue a la temperatura
máxima deseada, sin exceder los 120 grados F/ 49
grados C. Puede sernecesario un mantenimiento
estacional de la temperatura máxima de salida debido a
cambios en la temperatura del agua en los terrenos.
Nota: Coloque la palanca en posición cerrado una vez
ajustada la temperatura
13. Faites tournerle levier dans le sens antihoraire jusqu’à
ce que l’eau atteigne la température maximale souhaitée
et sans dépasser 120 °F/49 °C. Un entretien saisonnier
de la température maximale en sortie peut être requis du
fait des changement de température des eaux
souterraines.
Remarque: tournez le levier sur la position fermée
lorsque la température est réglée.
14. Removing the limit stop ring, remember the
position of the limit stop ring (1) on the cartridge
assembly (2). Remove the limit stop ring (1) from the
cartridge assembly (2).
14. Cómo quitar el aro de retención de límite, Recuerda
la posición del aro de retención del límite (1) en el
conjunto del cartucho (2). Quita el aro del tope de límite
(1) del ensamblaje del cartucho (2).
14. Lorsque vous enlevez l’anneau de fin de course,
n’oubliez pas la position de cet anneau (1) surl’ensemble
de la cartouche (2). Enlevez l’anneau de fin de course (1)
de l’ensemble de la cartouche (2).
hottest

120 F
49 C
12
LENTZ
SHOWER SET WITH SLIDEBAR AND HANDSHOWER
JUEGO DE DUCHA CON BARRA DESLIZANTE YDUCHA MANUAL
ENSEMBLE DE DOUCHE AVEC BARRE LATÉRALE ET DOUCHETTE
SKU: 953088, 953089

11 1.800.221.3379
hotter water
agua más caliente
eau plus chaude
colder water
agua más fría
eau plus froide
1
122
15. For colder water, adjust the limit stop ring (1) in a
clockwise direction and reinstall the limit stop ring (1)
onto the cartridge assembly (2). For hotter water,
adjust the limit stop ring (1) in a counterclockwise
direction and reinstall the limit stop ring (1) onto the
cartridge assembly (2).
Note: A thermometer can be held in the running
water to aid in reaching the desired water
temperature.
15. Cómo ajustar la deseada temperatura máxima del
agua Para agua más fría, ajusta el aro de retención del
límite (1) hacia la derecha yvuelve a instalarlo (1) en el
conjunto del cartucho (2). Para agua más caliente, ajusta
el aro de retención del límite (1) hacia la izquierda yvuelve
a instalarlo (1) en el conjunto del cartucho (2).
Nota: Puede colocarse un termómetro en el agua
corriente para ayudara alcanzar la temperatura deseada
del agua.
15. Pour l’eau froide, réglez l’anneau de fin de course (1)
dans le sens horaire et réinstallez l’anneau (1) sur
l’ensemble de la cartouche (2). Pour l’eau chaude, réglez
l’anneau de fin de course (1) dans le sens antihoraire et
réinstallez l’anneau (1) sur l’ensemble de la cartouche (2).
Remarque: vous pouvez tenir un thermomètre sous
l’eau courante pour vérifier que la température d’eau
souhaitée est atteinte.

supplies and replace the cartridge (1).
Note: Install cartridge (1) correctly for proper handle
rotation.
16. Si el grifo gotea en la llave, cierre las líneas de
suministro de agua y reemplace el cartucho (1).
Nota: Instale correctamente el cartucho (1) para
asegurar la rotación adecuada de la manija.
16. Si le robinet fuit au niveau du bec, coupez l’arrivée
d’eau et remplacez la cartouche (1).
Remarque: installez la cartouche (1) correctement pour
que la poignée tourne dans le bon sens.
LENTZ
SHOWER SET WITH SLIDEBAR AND HANDSHOWER
JUEGO DE DUCHA CON BARRA DESLIZANTE YDUCHA MANUAL
ENSEMBLE DE DOUCHE AVEC BARRE LATÉRALE ET DOUCHETTE
SKU: 953088, 953089

12 1.800.221.3379
1. Do not apply direct heat to the transfer valve body.

components and plastic guard.
1. No aplique calor directamente al cuerpo de la válvula
de transferencia. El exceso de calor daña los
componentes de plástico de la válvula y el protector de
argamasa.
1. Ne pas appliquerde chaleur directe surle corps du
robinet coupleur. Une chaleur excessive endommagera
les composants en plastique du robinet et la protection
en plastique.
2. Do not remove the plaster guard from the t-valve
until instructed to do so.
2. No quite el protectorde argamasa de la válvula en T
hasta que se le indique.
2. Ne pas retirer la protection en plâtre du robinet
coupleur avant d’en avoirreçu l’instruction.
3. For installation, the transfer valve is aligned with the
thermostatic and volume control valve.
3. Para la instalación, laválvula de transferencia está
alineada con la válvula termostática y con la válvula de
control de volumen.
3. Pour l’installation, le robinet coupleur est aligné avec la
vanne thermostatique et le robinet de réglage du volume.
BEFORE DIVERTER INSTALLATION
ANTES DE LA INSTALACIÓN
DEL DERIVADOR
AVANT L’INSTALLATION
10”
254mm
40”
1016mm
out
fuera
in
dentro
cold
fría
rough-in dimensions
dimensiones de las
instalaciones ocultas
hot
caliente
wall
pared
plastic plate
placa plástica
supply pipe
tubo de
suministro

piso
38”
965mm
DIVERTER INSTALLATION
INSTALACIÓN DEL DERIVADOR
INSTALLATION DE L’INVERSEUR

thoroughly before installation.
1. Cierre la llave de suministro principal de agua. Vacíe
bien todas las tuberías antes de la instalación.
1. Couperl’alimentation principale en eau. Vidanger
soigneusement tous les tuyaux avant l’installation.
LENTZ
SHOWER SET WITH SLIDEBAR AND HANDSHOWER
JUEGO DE DUCHA CON BARRA DESLIZANTE YDUCHA MANUAL
ENSEMBLE DE DOUCHE AVEC BARRE LATÉRALE ET DOUCHETTE
SKU: 953088, 953089

13 1.800.221.3379

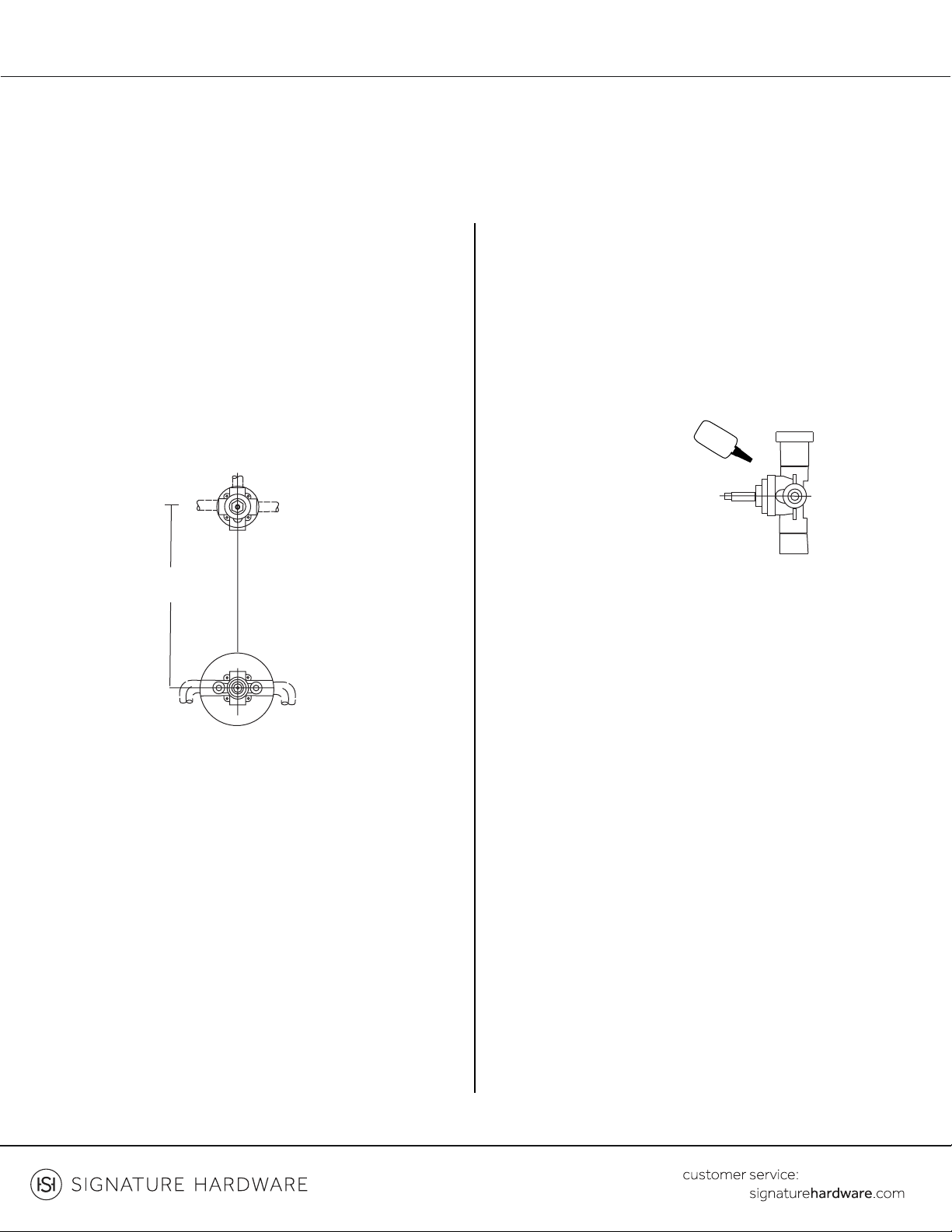

2. The distance from the supply valve center to the
transfer valve must be minimum of 10” (254mm).
2. La distancia desde el centro de la válvula de suministro
hasta la válvula de transferencia debe ser de un mínimo
de 254 mm.
2. La distance entre le centre du robinet d'alimentation et
le robinet coupleurdoit être d’au moins 254 mm (10 po).
3. In the wall, make a minimum hole of 4” diameter for
the transfer valve installation. Secure valve to wood
blocking.
3. En la pared, haga un agujero de un diámetro mínimo de
101.6 mm para instalar la válvula de transferencia.
Asegure la válvula al bloque de madera.
3. Pour installerle robinet coupleur, percer un trou d’au
moins 10 cm (4 po) dans le mur. Fixer le robinet surles
blocs de bois.
4. Apply thread sealant to inlet port threads and
connect the water supply to the transfer valve inlet.
4. Aplique sellador de roscas a las roscas del puerto de
entrada y conecte el suministro de agua a la entrada de la
válvula de transferencia.
4. Appliquer du produit d’étanchéité sur le filetage de
l’orifice d’entrée et raccorder l’alimentation en eau à
l’entrée du robinet coupleur.
5. The plaster guard is used as the installation guide for


5. El protector de argamasa se usa como guía de
instalación de la válvula. Después de instalarla válvula de
transferencia, el protector de argamasa debe estaral ras
de la pared terminada.
5. Utiliser la protection de plâtre comme guide pour
l’installation du robinet. Lorsque le robinet coupleur est
installé, la protection en plâtre doit être à égalité avec le
mur fini.
6. Connect the inlet of the transfer valve with the
outlet of the supply valve in the 1/2” or 3/4” pipe or
tube, using the inlet and outlet arrows as a guide.
6. Conecte la entrada de la válvula de transferencia a la
salida de la válvula de suministro en la tubería de 12.7
mm o de 19.05 mm, guiándose por las flechas de
entrada y la salida.
6. Raccorder l’entrée du robinet coupleur à la sortie du
robinet d'alimentation dans le tuyau ou le tube de 13 ou
19 mm (1/2 ou 3/4 po), en utilisant comme guides les
flèches d’entrée et de sortie.
10"
(254mm)
thread sealant
sellador de rosca
Produit d’étanchéité
pour joints filetés
LENTZ
SHOWER SET WITH SLIDEBAR AND HANDSHOWER
JUEGO DE DUCHA CON BARRA DESLIZANTE YDUCHA MANUAL
ENSEMBLE DE DOUCHE AVEC BARRE LATÉRALE ET DOUCHETTE
SKU: 953088, 953089

14 1.800.221.3379
7. Remove and discard the plaster guard.
7. Separe y deseche el protectorde argamasa.
7. Enlever la protection en plastique et la jeter.
1. Remove the face plate, handle, and housing.
1. Quite la placa, la manija y la cubierta.
1. Enlever la plaque avant, la poignée et le boîtier.
2. Release the top cover with wrench in counterclock-
wise direction.
2. Libere la cubierta superior al girar una llave hacia la
izquierda.
2. Enlever le couvercle supérieur à l’aide d’une clé en
tournant dans le sens antihoraire.
2. La séquence de sortie commence en haut, puis à
droite et enfin à gauche.
Remarque : Ne pas obstruerles sorties qui ne seront pas
utilisées. Toute sortie inutilisée doit être raccordée à l’une
des autres sorties. Ce robinet coupleurn’est pas conçu
pour être utilisé comme un robinet d’arrêt. Le système de
douche pourrait être endommagé si ce robinet est utilisé
comme un robinet d’arrêt.
3. After outlets have been installed turn on thewater
supply to the transfer valve and check for leaks. Then turn
the water off again.
3. Después de instalarlas salidas, abra el suministro de
agua a la válvula de transferencia y revise si hay fugas.
Después vuelva a cerrar el suministro de agua.
3. Une fois les sorties installées, ouvrirl’alimentation en
eau vers le robinet coupleur et vérifier qu’il n’y a pas de
fuites. Couperencore une fois l’alimentation en eau.
1. There are 3 outlets on the transfer valve, providing 3
separate connections. Each outlet will connect one

and the tub spout.
1. La válvula de transferencia tiene 3 salidas, lo que
permite 3 conexiones separadas. Cada salida se conecta
a un accesorio final, por ejemplo, al cabezal de ducha, a la
ducha manual y al grifo de la tina.
1. Le robinet coupleur comporte 3 sorties avec 3
raccords distincts. Chaque sortie permet de raccorder un
accessoire d’extrémité comme un pommeau de douche,
une douchette et le robinet de baignoire.
2. The outlet sequence will start from the top, the right
and then the left.
Note: Do not block the outlet, if any outlet isn’t to be
used. The outlet should be plumbed into the line of
one of the other outlets. This transfer valve is not

the shower system may result if the valve is used as a

2. La secuencia de salida del agua comienza en la parte
superior, a la derecha y a la izquierda.
Nota: No bloquee ninguna salida que no va a utilizar. Esa
salida se debe conectarse al tubo de una de las otras
salidas. Esta válvula de transferencia no se debe usar
como válvula de cierre. Puede dañar el sistema de la
ducha si usa la válvula como válvula de cierre.
OUTLET CONNECTIONS
CONEXIONES DE SALIDA
RACCORDS DE SORTIE

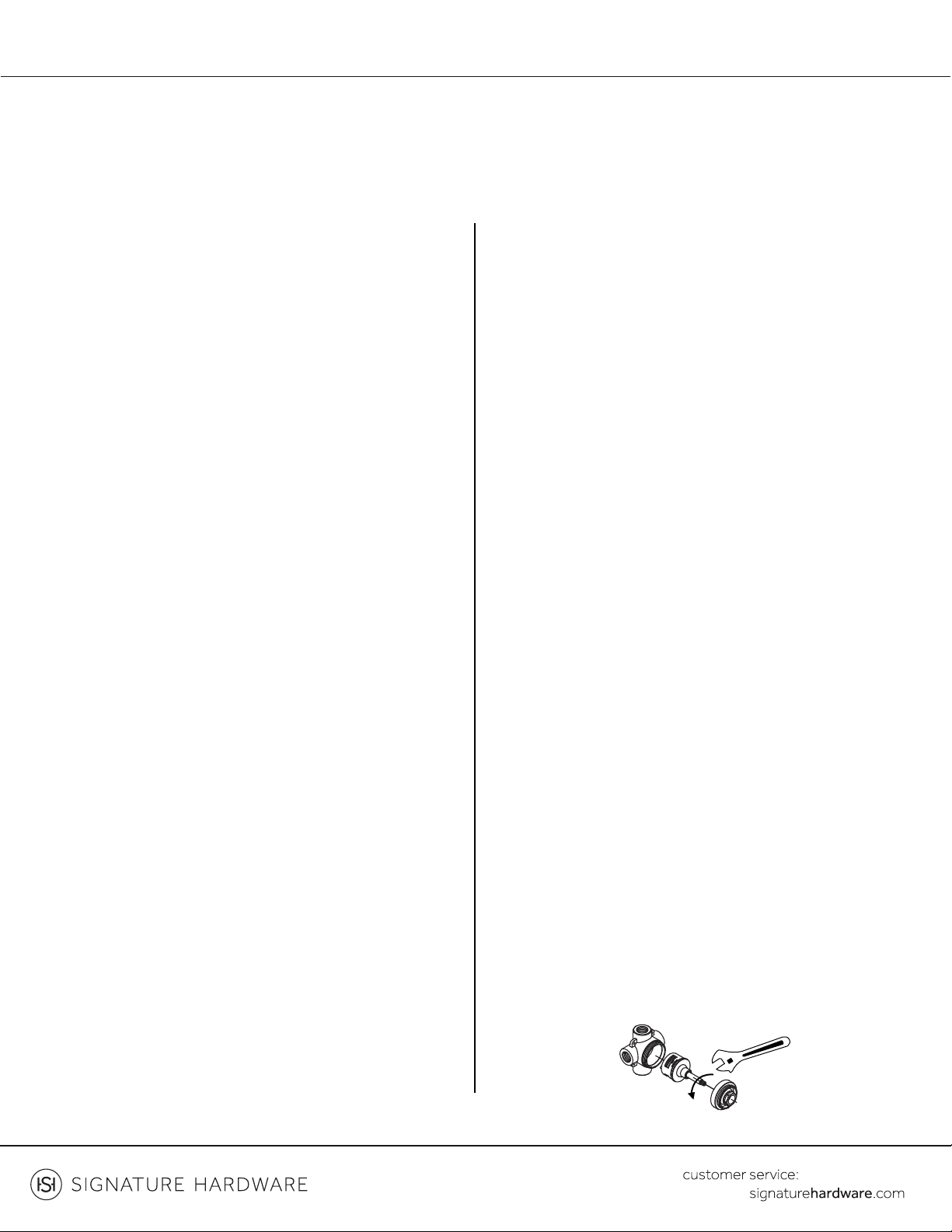

CARTRIDGE REMOVAL
DESINSTALACIÓN DEL CARTUCHO
ENLÈVEMENT DES CARTOUCHES
LENTZ
SHOWER SET WITH SLIDEBAR AND HANDSHOWER
JUEGO DE DUCHA CON BARRA DESLIZANTE YDUCHA MANUAL
ENSEMBLE DE DOUCHE AVEC BARRE LATÉRALE ET DOUCHETTE
SKU: 953088, 953089

15 1.800.221.3379
5. Position the pins correctly and match the body

5. Coloque los pasadores correctamente, los agujeros de
posición del cuerpo deben coincidir para que ajusten de
manera segura.
5. Aligner correctement les tiges et les trous de position
du corps pour un ajustement sécuritaire.
3. Grasp the cartridge stem and pull out the cartridge,
making note of correct position for seal.
3. Sujete el vástago del cartucho y jale el cartucho para
sacarlo, teniendo en cuenta la posición correcta del sello.
3. Saisir la tige de la cartouche et retirer la cartouche, en
notant la position correcte des joints.
4. Place the cartridge into the transfer valve body and
ensure the seals are in the correct position.
4. Coloque el cartucho en el cuerpo de la válvula de
transferencia y asegúrese de que los sellos estén en la
posición correcta.
4. Placer la cartouche dans le corps du robinet coupleur
et vérifier que les joints sont dans la bonne position.
6. Reassemble the top cover to the transfer valve by
turning it clockwise until hand tight. Then turn
additional 1/2 turn with a wrench.
Note: Make sure the handle stem is positioned
correctly.
6. Vuelva a armarla cubierta superioren la válvula de
transferencia girando con la mando hacia la derecha
hasta que apriete. Luego, medio giro con una llave.
Nota: Asegúrese de que el vástago de la manija esté
colocado correctamente.
6. Réinstaller le couvercle supérieur surle robinet
coupleur en le tournant dans le sens horaire jusqu’à ce
qu’il soit serré à la main. Puis le visser sur un demi-tour
supplémentaire à l’aide d’une clé.
Remarque : Vérifier que la tige de la poignée est dans la
bonne position.
LENTZ
SHOWER SET WITH SLIDEBAR AND HANDSHOWER
JUEGO DE DUCHA CON BARRA DESLIZANTE YDUCHA MANUAL
ENSEMBLE DE DOUCHE AVEC BARRE LATÉRALE ET DOUCHETTE
SKU: 953088, 953089

16 1.800.221.3379
components supported
composants pris en charge
componentes permitidos
1 component
1 composant
1 componente
6 components
6 composants
6 componentes
2 components
2 composants
2 componentes
5 components
5 composants
5 componentes
45 psi
50 psi
60 psi
70 psi
1
2
3
1st position
primera
posición
outlet 1
salida 1
3.07 (78mm)
3.43(87mm)
1
2
3
3.07 (78mm)
2nd position
segunda
posición
outlet 1 and 2
salidas 1 y 2
3.43(87mm)
1
2
3
3.07 (78mm)
3rd position
tercera posición
outlet 2
salida 2
3.43(87mm)
1
2
3
6th position
Sexta
posición
outlet 3 and 1
salidas 3 y1
3.07 (78mm)
3.43(87mm)
1
2
3
4th position
Cuarta
posición
outlet 2 and 3
salidas 2 y 3
3.07 (78mm)
3.43(87mm)
1
2
3
5th position
Quinta
posición
outlet 3
salida 3
3.07 (78mm)
3.43(87mm)
LENTZ
SHOWER SET WITH SLIDEBAR AND HANDSHOWER
JUEGO DE DUCHA CON BARRA DESLIZANTE YDUCHA MANUAL
ENSEMBLE DE DOUCHE AVEC BARRE LATÉRALE ET DOUCHETTE
SKU: 953088, 953089

17 1.800.221.3379
TRIM INSTALLATION
INSTALACIÓN DEL REGULADOR
INSTALLATION DES PIÈCES INTERNES

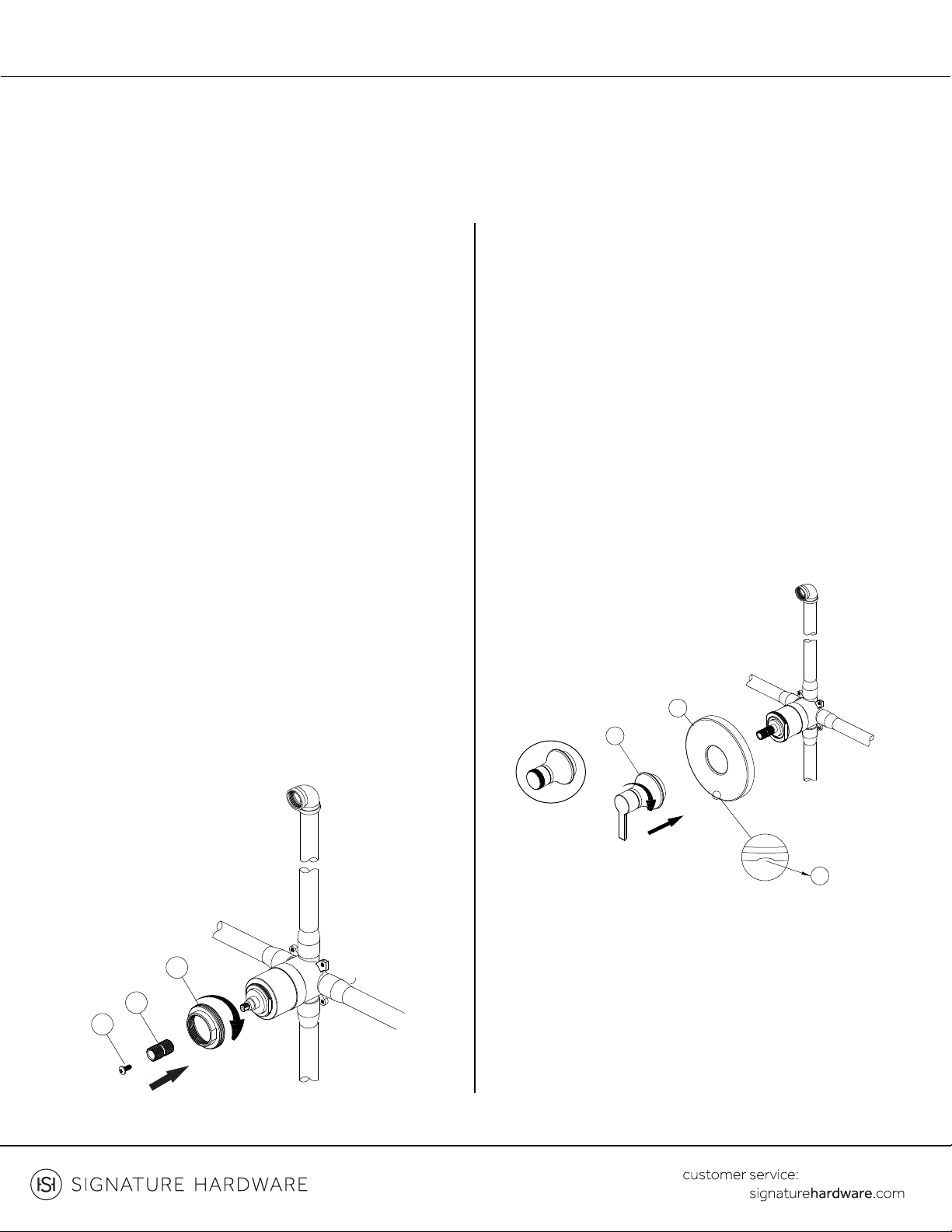

1. Screw nut (1) onto thread section of valve body.

Tighten screw (3).
IMPORTANT: The distance from the valve to the tub
spout stub out should be between 8” and 18”.
1. Atornilla la tuerca (1) en la sección roscada del cuerpo
de la válvula. Coloca la extensión delvástago de latón (2)
en el cuerpo de la válvula. Aprieta el tornillo (3).
IMPORTANTE: La distancia desde laválvula hasta el
caño sobresaliente de la bañera debe serde 8” a 18”
(20.3 cm a 45.7 cm).
1. Visser la vis (1) dans la section filetée du corps du
robinet. Insérer la prolongation de tige en cuivre (2) dans
le corps du robinet. Serrer lavis (3).
IMPORTANT: La distance entre le robinet et le bout du
bec de baignoire qui ressort doit être entre 18 et 45,7 cm
(8 et 18 po).
3
2
1
2. Position escutcheon (1) on valve body with drain
hole (2) at the bottom. Place handle onto the brass

2. Coloca la placa decorativa (1) en el cuerpo de la válvula
con el orificio de drenaje (2) en la base. Coloca la manija
en la extensión del vástago de latón y aprieta el asiento
de la manija (3).
2. Placer la rosace (1) sur le corps du robinet alors que le
trou du drain (2) est au fond. Placer la poignée sur la
prolongation de tige en cuivre et serrer le siège de
poignée (3).
2
3
1
Or
LENTZ
SHOWER SET WITH SLIDEBAR AND HANDSHOWER
JUEGO DE DUCHA CON BARRA DESLIZANTE YDUCHA MANUAL
ENSEMBLE DE DOUCHE AVEC BARRE LATÉRALE ET DOUCHETTE
SKU: 953088, 953089

18 1.800.221.3379

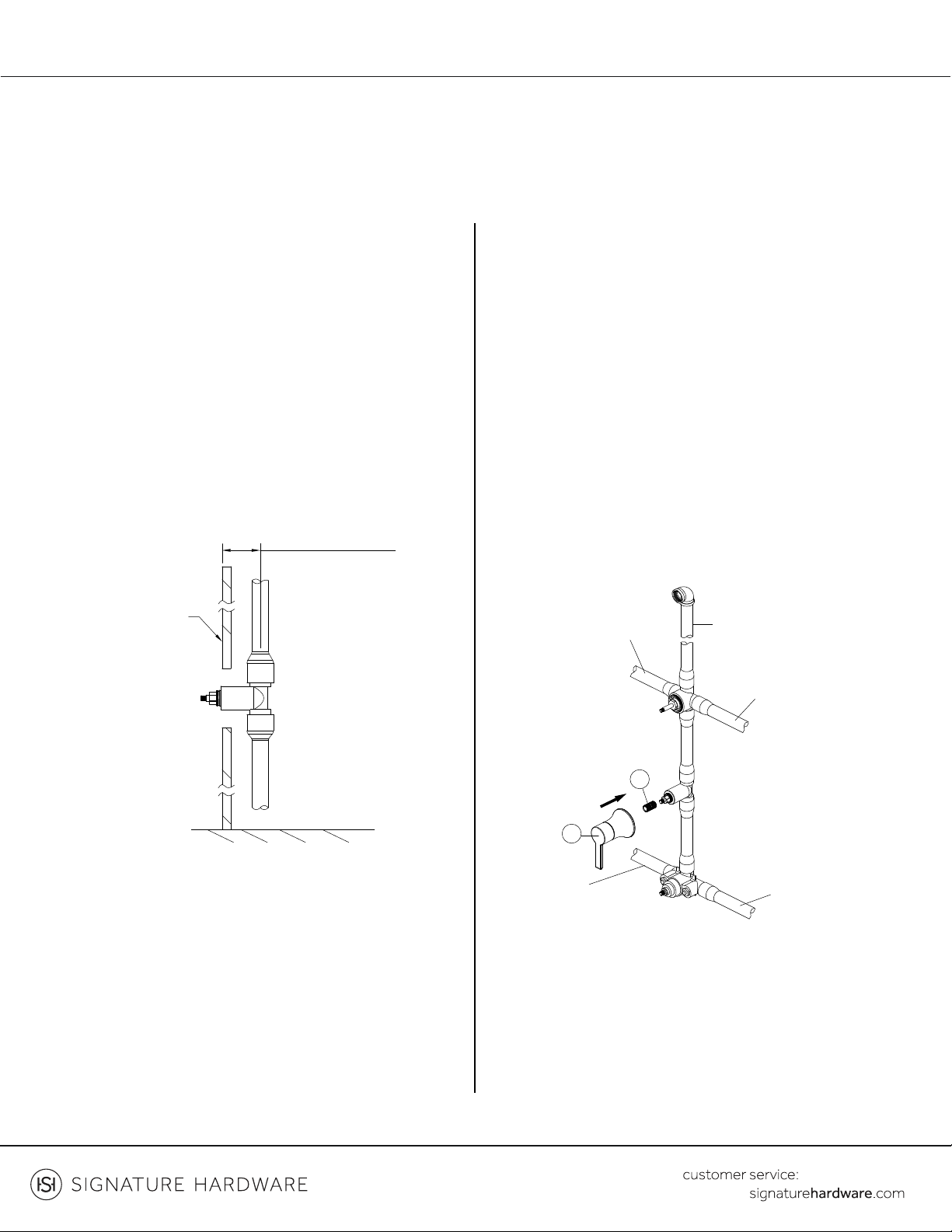

1. Recommended valve depth is 1-3/4” min to 2-3/8”

shown.
1. La produndidad recomendada de la válvula es de 4,30
cm mínimo a 6,03 cm máximo, entre el centro de la
válvula y la pared terminada, como se muestra.
1. La plage de profondeurrecommandée pour le robinet
se situe entre 4,4 et 6,7 cm (1,75 et 2,3 po) depuis le
centre du robinet jusqu’au mur fini, comme illustré.



2. Coloca la extensión del vástago de latón (1) y la manija
(2) en el cuerpo de la válvula y gira la manija a la posición
on/off. Retira la extensión del vástago de latón y la manija.
2. Placer la prolongation de tige en cuivre (1) et la poignée
(2) sur le corps du robinet et tourner la poignée à la
position complètement fermée. Enlever la prolongation
de tige en cuivre et la poignée.
Floor
Plancher
Piso
Wall
Mur
Pared
1-3/4” to 2-3/8”
4,30 cm a 6,03 cm
Cold Inlet
Entrada Fría
Sortie D’eau Chaude
Hot Inlet
Entrada Caliente
Sortie D’eau Froide
Outlet 3
Salida 3
Sortie 3
1
2
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
LENTZ
SHOWER SET WITH SLIDEBAR AND HANDSHOWER
JUEGO DE DUCHA CON BARRA DESLIZANTE YDUCHA MANUAL
ENSEMBLE DE DOUCHE AVEC BARRE LATÉRALE ET DOUCHETTE
SKU: 953088, 953089

19 1.800.221.3379
4. Position escutcheon (1) on valve body with drain
hole (2) at the bottom. Place handle onto the brass

4. Coloca la placa decorativa (1) en el cuerpo de la válvula
con el orificio de drenaje (2) en la base. Coloca la manija
en la extensión del vástago de latón y aprieta el asiento
de la manija (3).
4. Placer la rosace (1) sur le corps du robinet alors que le
trou du drain (2) est au fond. Placer la poignée sur la
prolongation de tige en cuivre et serrer le siège de
poignée (3).
3. Screw nut (1) onto thread section of valve body.

Tighten screw (3).
3. Atornilla la tuerca (1) en la sección roscada del cuerpo
de la válvula. Coloca la extensión delvástago de latón (2)
en el cuerpo de la válvula. Aprieta el tornillo (3).
3. Visser la vis (1) dans la section filetée du corps du
robinet. Insérer la prolongation de tige en cuivre (2) dans
le corps du robinet. Serrer lavis (3).
Cold Inlet
Entrada Fría
Sortie D’eau Chaude
Hot Inlet
Entrada Caliente
Sortie D’eau Froide
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
1
2
32
3
1
2
3
1
SHLZTVLEV
SHLZTVKNOB
LENTZ
SHOWER SET WITH SLIDEBAR AND HANDSHOWER
JUEGO DE DUCHA CON BARRA DESLIZANTE YDUCHA MANUAL
ENSEMBLE DE DOUCHE AVEC BARRE LATÉRALE ET DOUCHETTE
SKU: 953088, 953089

20 1.800.221.3379
3. Apply plumbers tape to the threads of the shower
arm.
3. Aplique cinta para plomero en las roscas del brazo
para ducha.
3. Appliquez du ruban de plombier sur les fils du bras de
douche.
4. Install the shower arm using a strap wrench.
4. Instale el brazo para ducha usando una llave de cincha.
4. Installez le bras de douche à l'aide d'une clé à sangle.
5. Install the escutcheon.
5. Installer l'applique.
5. Installez l'écusson

6. Faire couler l'eau pouréliminer tous les débris.
6. Faites couler de l'eau pouréliminer les débris
LENTZ
SHOWER SET WITH SLIDEBAR AND HANDSHOWER
JUEGO DE DUCHA CON BARRA DESLIZANTE YDUCHA MANUAL
ENSEMBLE DE DOUCHE AVEC BARRE LATÉRALE ET DOUCHETTE
SKU: 953088, 953089
