Signature Hardware Olsen 470321 User manual

11.855.715.1800
REVISED 03/13/2023
BEFORE YOU BEGIN
We recommend consulting a professional if you are

Hardware accepts no liability for any damage to the
faucet, plumbing, sink, counter top, or for personal
injury during installation.
Observe all local plumbing and building codes.
Unpack and inspect the product for shipping damage.
If any damage is found, contact our Customer
Relations team via live chat at www.signaturehard-
ware.com or by emailing support@signaturehard-
ware.com.
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados al inodoro, sistema de
plomería, suelo o daños personales durante
la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Desempaque e inspeccione el producto para determinar
si tiene daños por el envío. Si tiene daños, comuníquese
con nuestro equipo de Relaciones con el Cliente por chat
en directo en www.signaturehardware.com o por correo
electrónico a [e-mail].
AVANT DE COMMENCER
Nous vous recommandons de consulter un professionnel
si vous n’avez pas d’expérience dans l’installation
d’appareils de plomberie. Signature Hardware décline
toute responsabilité en cas de dommage au robinet, à la
plomberie, à l’évier, au comptoir ou de blessure corporelle
lors de l’installation.
Respectez tous les codes locaux de plomberie et de
construction.
Déballez et inspectez le produit pour vérifier qu’il n’a pas
été endommagé pendant le transport. Si un dommage
est constaté, communiquez avec notre équipe des
relations avec la clientèle au www.signaturehardware.com
ou par [e-mail].
GETTING STARTED
Ensure that you have gathered all the required
materials that are needed for the installation.


Ensure that there is adequate support behind the
bathroom wall before installation.
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
Asegúrese de que el piso de su baño tenga el
soporte adecuado y de que el piso acabado esté
nivelado.
Asegúrese de que haya un soporte adecuado
detrás de la pared del baño antes de la instalación.
PREMIERS PAS
Assurez-vous d’avoir réuni tout le matériel néces-
saire à l’installation.
Assurez-vous que le plancher de la salle de bain est
bien soutenu et à niveau.

le mur de la salle de bain avant l’installation.
UNDERMOUNT SINK VANITY
DOUBLE BOWL
LAVABO EMPOTRADO PARA TOCADOR DE DOS CUENCOS
MEUBLE-LAVABO SOUS PLAN À DEUX VASQUES

21.855.715.1800
ADDITIONAL QUESTIONS?
Still need help? Check out our Help Center at
www.signaturehardware.com for product and
warranty information, or contact us through live
chat or by emailing support@signaturehard-
ware.com.
¿MÁS PREGUNTAS?
Todavía necesita ayuda. Consulte nuestro Centro de
Ayuda en www.signaturehardware.com para obtener
información de productos y garantías o comuníquese
con nosotros por chat directo o enviando un correo
electrónico a [e-mail].
D’AUTRES QUESTIONS?
Si vous avez encore besoin de l’ aide. Veuillez consult-
ez notre centre d'aide à l'adresse www.signaturehard-
ware.com pour obtenir des informations sur les
produits et la garantie ou veuillez nous contacter par
clavardage en direct ou par courriel à l'adresse
[e-mail].
PLANNING


be found and downloaded from the product page on
our website.


recommend performing any rough-in procedures with
the vanity on site.
PLANIFICACIÓN
Use la hoja de especificaciones en PDF del tocador como
referencia cuando planifique la distribución. Puede
encontrar y descargar la hoja de especificaciones de la
página del producto en nuestro sitio web.
Dado que las medidas de las especificaciones del tocador
son aproximadas y que puede haber ligeras variaciones, le
recomendamos que haga cualquier procedimiento de
instalación de la tubería cuando tenga el tocador en el
lugar.
PLANIFICATION
Utilisez la fiche signalétique PDF du meuble-lavabo
comme référence pour préparer l’installation. Cette fiche
signalétique peut être téléchargée sur la page du produit
de notre site.
Comme les spécifications de mesure du meuble-lavabo
sont approximatives et que de légères variations
pourraient exister, nous recommandons fortement
d’effectuer toutes les procédures de second œuvre avec
le meuble-lavabo sur place.
UNDERMOUNT SINK VANITY
DOUBLE BOWL
LAVABO EMPOTRADO PARA TOCADOR DE DOS CUENCOS
MEUBLE-LAVABO SOUS PLAN À DEUX VASQUES

31.855.715.1800
UNDERMOUNT SINK VANITY
DOUBLE BOWL
LAVABO EMPOTRADO PARA TOCADOR DE DOS CUENCOS
MEUBLE-LAVABO SOUS PLAN À DEUX VASQUES

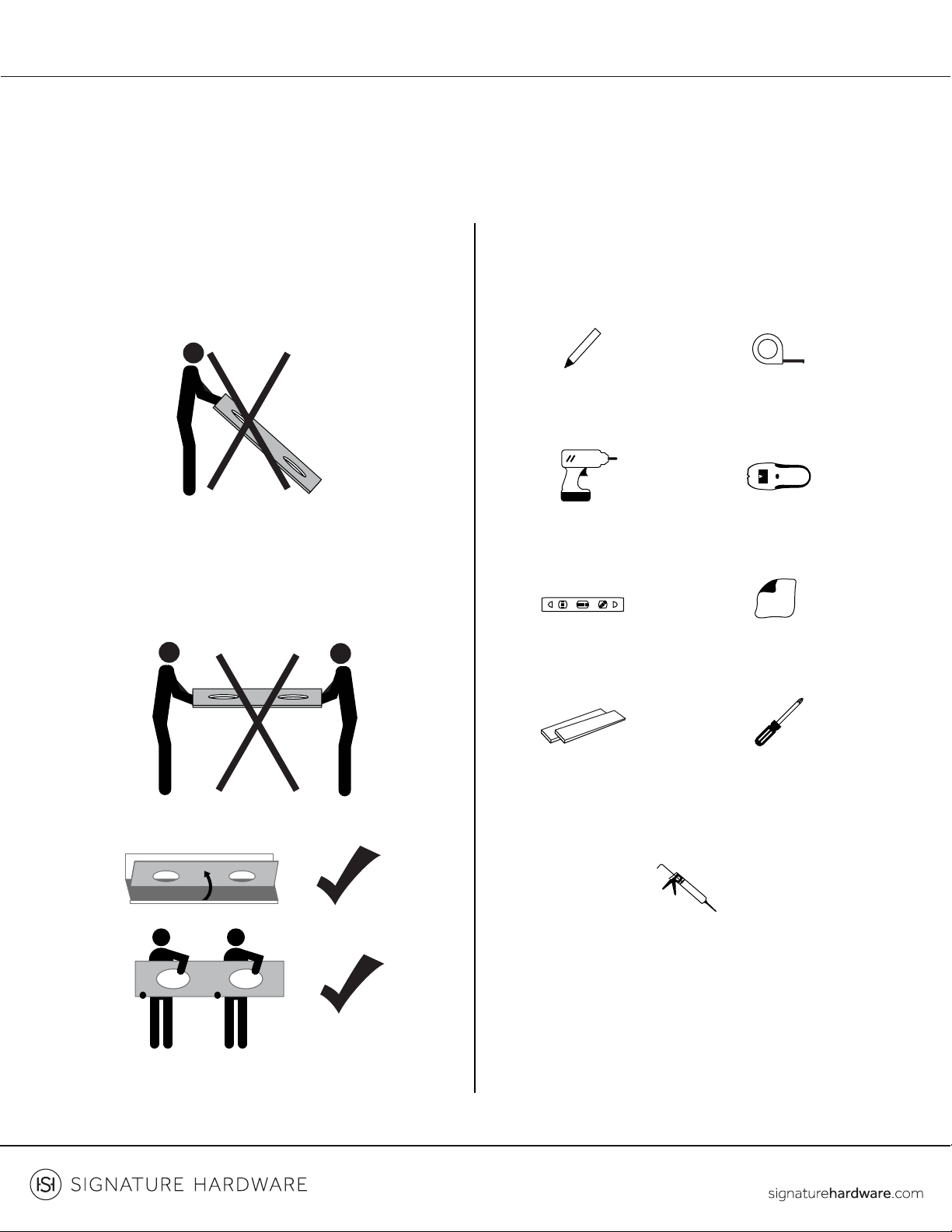

TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
OUTILS ET MATÉRIEL:
Marker
Marcador
Marqueur
Tape Measure
Cinta métrica
Ruban à mesurer
Drill
Taladro
Perceuse
Phillips
Screwdriver
Destornillador
Phillips
Tournevis cruciforme
Stud Finder
Detector de vigas
Localisateur de montants
Level
Nivelador
Niveau
Silicone Sealant
(100% Neutral Cure)
Sellador de silicona
(100% curado neutro)
Produit d’étanchéité en silicone
(à polymérisation neutre à 100 %)
Damp Cloth
Paño húmedo
Chiffon humide
Wood Shims
Cuñas de madera
Cales en bois
NEVER LIFT THE VANITY TOP FLAT
NUNCA LEVANTE LA PARTE SUPERIOR PLANA
DEL TOCADOR
NE JAMAIS SOULEVER LE DESSUS PLAT DU
MEUBLE-LAVABO
NEVER CARRY THE VANITY TOP FLAT
NUNCA CARGUE EL TOCADOR SUJETÁNDOLO
POR LA PARTE SUPERIOR PLANA
NE JAMAIS PORTER LE DESSUS PLAT DU
MEUBLE-LAVABO

41.855.715.1800
UNDERMOUNT SINK VANITY
DOUBLE BOWL
LAVABO EMPOTRADO PARA TOCADOR DE DOS CUENCOS
MEUBLE-LAVABO SOUS PLAN À DEUX VASQUES
2. Locate and mark the location of the studs to which
you will fasten your vanity. You can locate studs by using

Important: If the studs in your bathroom do not line up
to the mounting location for your vanity, wood blocking

4’s. If wood blocking needs to be installed behind the

if you are unfamiliar with this type of installation.
CABINET INSTALLATION
INSTALACIÓN DEL ARMARIO
INSTALLATION DU MEUBLE
1. Determine the location where you would like to install
your vanity.
1. Determine el lugar donde quiere instalar el tocador
1. Déterminez l’emplacement où vous souhaitez installer
le meuble-lavabo.
2. Localice y marque el lugar de los espárragos a los que
sujetará el tocador. Puede localizar los espárragos con un
buscador de espárragos
Importante: Si los espárragos del baño no se alinean con
el lugar de montaje del tocador, puede instalar bloques de
madera entre los espárragos usando 2 x 4 estándar. Si es
necesario instalar bloques de madera detrás de la pared
acabada, le recomendamos que consulte con un profe-
sional si no está familiarizado con este tipo de instalación.
2. Repérez et marquez l’emplacement des montants
auxquels vous allez fixer le meuble-lavabo. Vous pouvez
aussi les repérer en utilisant un localisateur de montants.
Important : Si les montants de votre salle de bain ne
s’alignent pas avec les emplacements de fixation de votre
meuble-lavabo, des blocs de bois peuvent être installés
entre les montants à l’aide de planches 2x4 standard. S’il
est nécessaire d’installer des blocs de bois derrière le mur
fini, nous vous recommandons de consulter un profes-
sionnel si vous n’avez pas l’habitude de ce type d’installa-
tion.

51.855.715.1800
UNDERMOUNT SINK VANITY
DOUBLE BOWL
LAVABO EMPOTRADO PARA TOCADOR DE DOS CUENCOS
MEUBLE-LAVABO SOUS PLAN À DEUX VASQUES
3. Place the vanity in the installation location. Verify that
the vanity cabinet is level. If the vanity is not level, adjust
the feet (if applicable) or use wooden shims to adjust as
necessary.
3. Ponga el tocador en el lugar de la instalación. Verifique
que el armario del tocador está nivelado. Si el tocador no
está nivelado, ajuste la base (si corresponde) o use cuñas
de madera para ajustar, según sea necesario.
3. Placez le meuble-lavabo à l’emplacement où il doit être
installé. Vérifiez que le meuble-lavabo est à niveau. Si ce
n’est pas le cas, ajustez les pieds (le cas échéant) ou
utilisez des cales en bois.
4. Attach the vanity to the wall by screwing through
the back of the vanity cabinet. Use the marked stud
locations as a guideline. Proceed to Step 2 for attach-
ing your counter top.
4. Asegure el tocador a la pared atornillándola a través de
la parte trasera del armario del tocador. Use los lugares
marcados para los espárragos como guía. Continúe con
el Paso 2 para asegurar la parte superior de la encimera.
4. Attachez le meuble-lavabo au mur en vissant à travers
l’arrière du meuble-lavabo. Utilisez les emplacements
des montants marqués pour vous guider. Passez à
l’étape 2 pour fixer le comptoir.
SCREWS SCREWS
WALL STUDS
MOUNTING RAIL

61.855.715.1800
UNDERMOUNT SINK VANITY
DOUBLE BOWL
LAVABO EMPOTRADO PARA TOCADOR DE DOS CUENCOS
MEUBLE-LAVABO SOUS PLAN À DEUX VASQUES

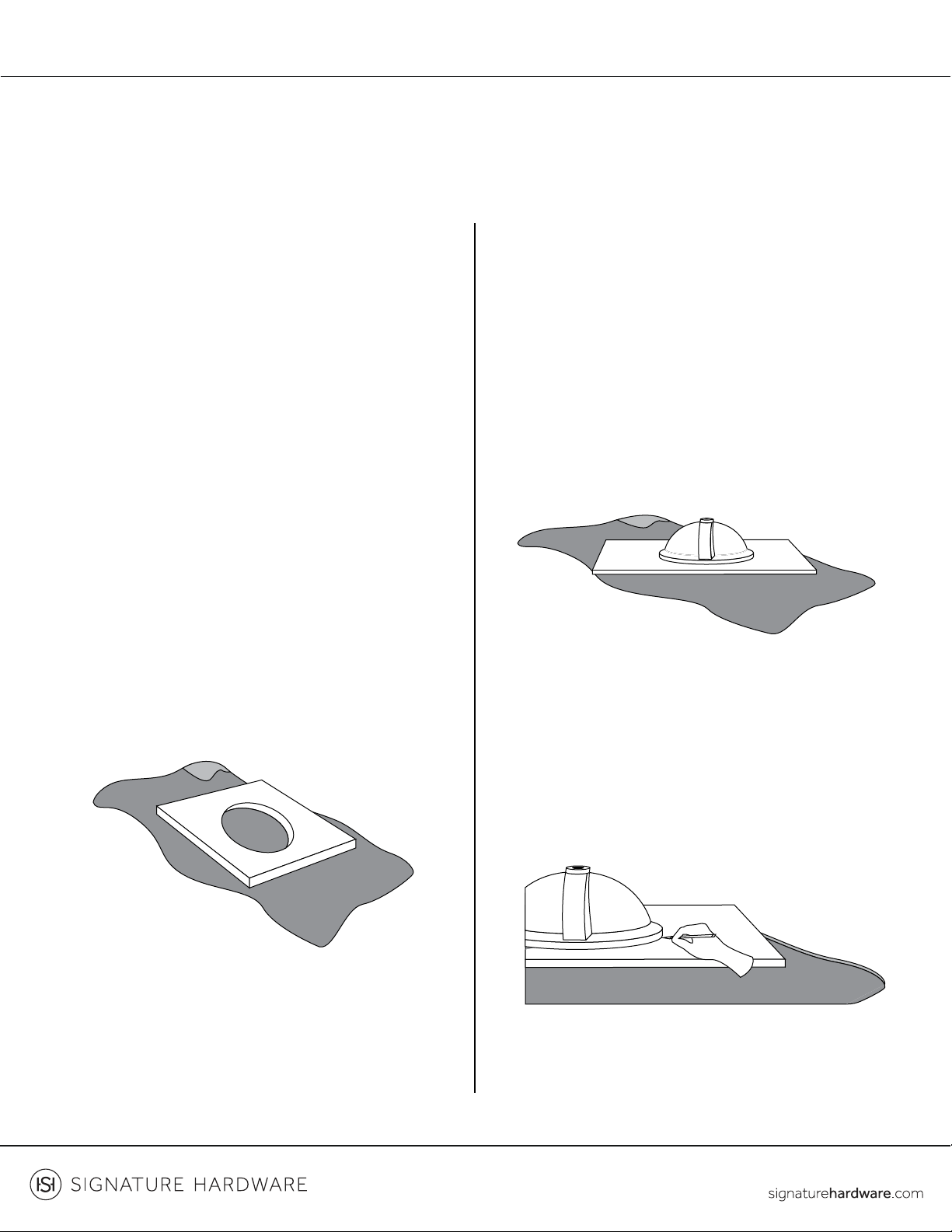

1. Carefully turn the counter top over, resting it on a
soft, stable surface to prevent damage.
Important: The counter top is very fragile. Take
caution when handling, and have someone assist you.
1. Dé vuelta a la encimera con cuidado, apoyándola
sobre una superficie suave y estable para evitar que se
dañe.
Importante: La encimera es muy frágil. Tenga cuidado al
manipularla y pida a otra persona que lo ayude.
1. Retournez délicatement le comptoir en le posant sur
une surface douce et stable pour éviter de l’endommag-
er.
Important: Le comptoir est très fragile. Faites attention
quand vous le manipulez et demandez de l’aide si
nécessaire.
SINK INSTALLATION
INSTALACIÓN DEL LAVABO
INSTALLATION DU LAVABO
2. Position the sink over its cutout on the counter top.
Make sure the sink is centered with the faucet hole and
is evenly spaced between the bolt holes.
2. Coloque el lavabo sobre la cavidad en la encimera.
Asegúrese de que el lavabo está centrado con el orificio
del grifo y tenga una distancia uniforme entre los agujeros
de los pernos.
2. Placez le lavabo sur sa découpe sur le comptoir.
Assurez-vous que le lavabo est centré par rapport au trou
du robinet et qu’il est espacé de manière uniforme entre
les trous de boulons.
3. Use a pencil or marker to draw an outline around the
sink perimeter.
3. Utilice un lápiz o marcador para dibujar un contorno
alrededor del perímetro del lavabo.
3. Utilisez un crayon ou un marqueur pour tracer un
contour autour du périmètre du lavabo

71.855.715.1800
UNDERMOUNT SINK VANITY
DOUBLE BOWL
LAVABO EMPOTRADO PARA TOCADOR DE DOS CUENCOS
MEUBLE-LAVABO SOUS PLAN À DEUX VASQUES

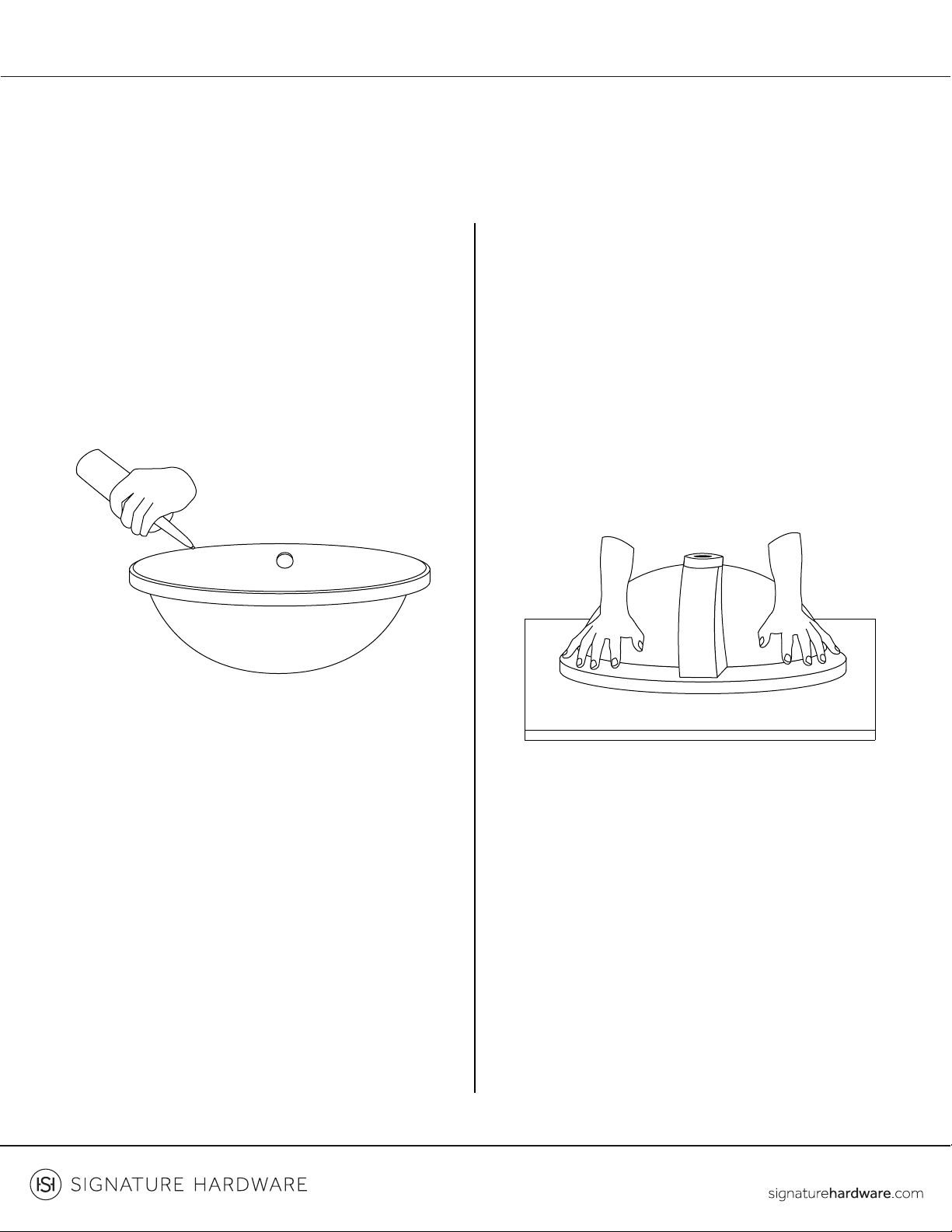

4. Remove the sink from the counter top. Apply a bead
of silicone sealant around the top edge of the sink rim.
4. Quite el lavabo de la encimera. Aplique una capa de
sellador de silicona alrededor del borde superior del
lavabo.
4. Enlevez le lavabo du comptoir. Appliquez un filet de
produit d’étanchéité à base de silicone le bord supérieur
du rebord du lavabo.

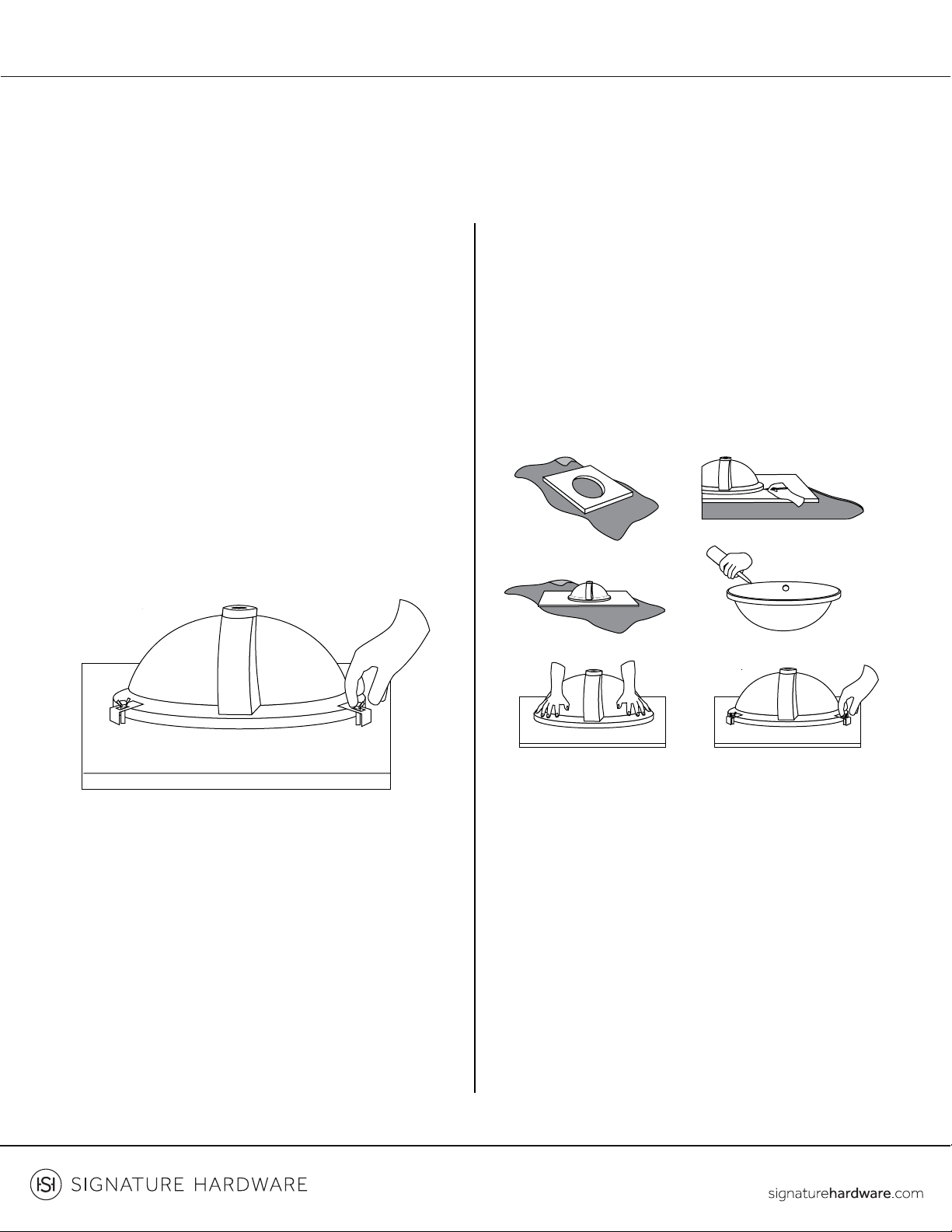

5. Carefully place the sink upside down on the counter
top, positioning it within your marked outline. Once

5. Coloque con cuidado el lavabo boca abajo en la
encimera, posicionándolo dentro del contorno marcado.
Una vez lo coloque, presiónelo firmemente en su lugar.
5. Retournez délicatement le lavabo sur le comptoir et
placez-le à l’intérieur du contour que vous avez marqué.
Une fois qu’il est en place, appuyez fermement pour le
maintenir en position.

81.855.715.1800
UNDERMOUNT SINK VANITY
DOUBLE BOWL
LAVABO EMPOTRADO PARA TOCADOR DE DOS CUENCOS
MEUBLE-LAVABO SOUS PLAN À DEUX VASQUES
7. Repeat steps 1-6 to attach the second sink to your
top.
7. Repita los pasos 1 a 6 para fijar el segundo lavabo a la
encimera.
7. Répétez les étapes 1 à 6 pour fixer le deuxième évier
sur votre comptoir.
6. At each of the bolt holes in the counter top, attach

against the sink lip. Screw the wing bolts through the
brackets and bolt holes and tighten.
6. Fije las abrazaderas del lavabo en cada uno de los
agujeros de los pernos de la encimera colocando el
extremo largo de la abrazadera al ras contra el borde del
lavabo. Atornille los pernos de mariposa a través de los
soportes y los agujeros de los pernos y apriételos.
6. Dans chacun des trous de boulon du comptoir, fixez les
agrafes du lavabo en plaçant l’extrémité longue du
support à plat contre le rebord du lavabo. Vissez les
boulons à ailettes à travers les supports et les trous de
boulon, puis serrez.

91.855.715.1800
UNDERMOUNT SINK VANITY
DOUBLE BOWL
LAVABO EMPOTRADO PARA TOCADOR DE DOS CUENCOS
MEUBLE-LAVABO SOUS PLAN À DEUX VASQUES
24 hr
8. Carefully turn the counter top and sinks over. If
needed, reposition the sinks by slightly loosening the
wing bolts and adjusting.
8. Gire con cuidado la encimera y el lavabo. Si es necesa-
rio, vuelva a colocar el lavabo aflojando ligeramente los
pernos de mariposa y ajustándolos.
8. Retournez délicatement le comptoir et le lavabo. Si
nécessaire, repositionnez le lavabo en desserrant
légèrement les boulons à ailettes et en les ajustant.

allow the sealant to dry. Once the sealant is dry,
proceed to Step 3.
9. Limpie el exceso de sellador con un paño húmedo y
deje secar el sellador. Una vez el sellador está seco,
proceda con el Paso 3.
9. Essuyez l’excédent du produit d’étanchéité avec un
chiffon humide et laissez sécher le produit. Dès que le
produit d’étanchéité est sec, passez à l’étape 3.
1. Apply a bead of silicone sealant around the top edge
of the vanity cabinet.
1. Aplique una capa de sellador de silicona alrededor del
borde superior del armario del tocador.
1. Appliquez un filet de produit d’étanchéité à base de
silicone sur les bords de la partie supérieure du meuble-la-
vabo.
COUNTER TOP INSTALLATION
INSTALACIÓN DE LA ENCIMERA
INSTALLATION DU COMPTOIR

10 1.855.715.1800
UNDERMOUNT SINK VANITY
DOUBLE BOWL
LAVABO EMPOTRADO PARA TOCADOR DE DOS CUENCOS
MEUBLE-LAVABO SOUS PLAN À DEUX VASQUES

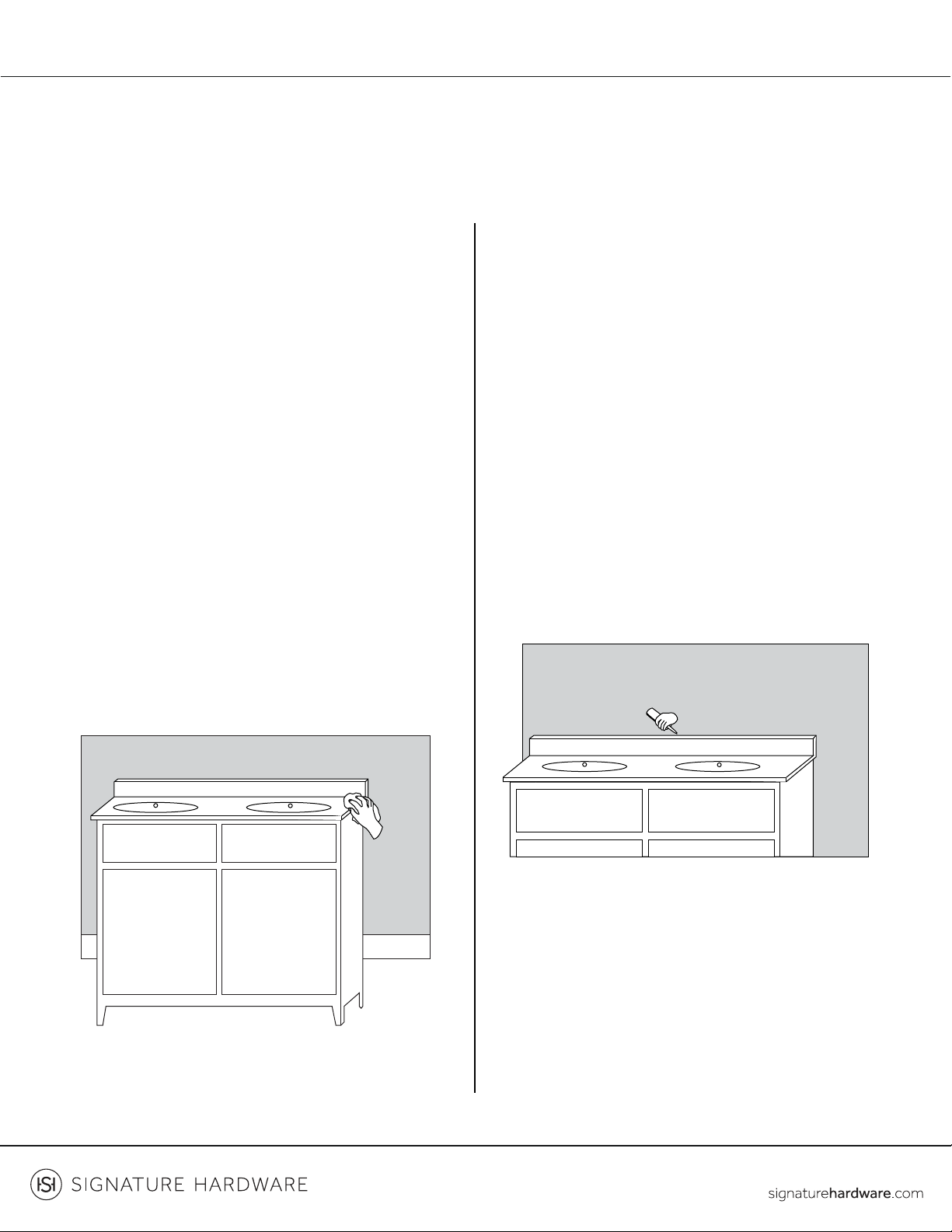

2. With assistance from another person, slowly and
carefully set the counter top onto the vanity cabinet.


Important: The counter top is very fragile. Take caution
when handling, and have someone assist you.
2. Con la ayuda de otra persona, coloque lenta y
cuidadosamente la encimera en el armario del tocador.
Una vez lo coloque, presiónelo firmemente en su lugar.
Limpie cualquier exceso de sellador con un paño húmedo.
Importante: La encimera es muy frágil. Tenga cuidado al
manipularla y pida a otra persona que lo ayude.
2. En vous faisant aider par une autre personne, déposez
doucement et avec précaution le comptoir sur le
meuble-lavabo. Une fois qu’il est en place, appuyez
fermement pour le maintenir en position. Essuyer tout
excès de produit d’étanchéité à l’aide d’un chiffon humide.
Important: Le comptoir est très fragile. Faites attention
quand vous le manipulez et demandez de l’aide si néces-
saire.
3. If you are installing a side-splash and/or back-splash,
place a generous amount of silicone sealant on the
back of it and press it into place against your bathroom
wall. Fill any gaps that are left with silicone sealant. Wipe

3. Si va a instalar un salpicadero lateral o en la parte de
atrás, coloque una cantidad generosa de sellador de
silicona en la parte de atrás del salpicadero y presiónelo
contra la pared del baño. Rellene los espacios con sellador
de silicona. Limpie cualquier exceso de sellador con un
paño húmedo.
3. Si vous installez une planchette antiéclaboussures
latérale ou un dosseret, étalez une bonne quantité de
produit d’étanchéité à base de silicone au dos de la plaque,
appuyez et placez-la en position contre le mur de la salle
de bain. Remplissez tous les écarts laissés par le produit
d’étanchéité à base de silicone. Essuyez tout excès de
produit d’étanchéité avec un chiffon humide.

11 1.855.715.1800
UNDERMOUNT SINK VANITY
DOUBLE BOWL
LAVABO EMPOTRADO PARA TOCADOR DE DOS CUENCOS
MEUBLE-LAVABO SOUS PLAN À DEUX VASQUES

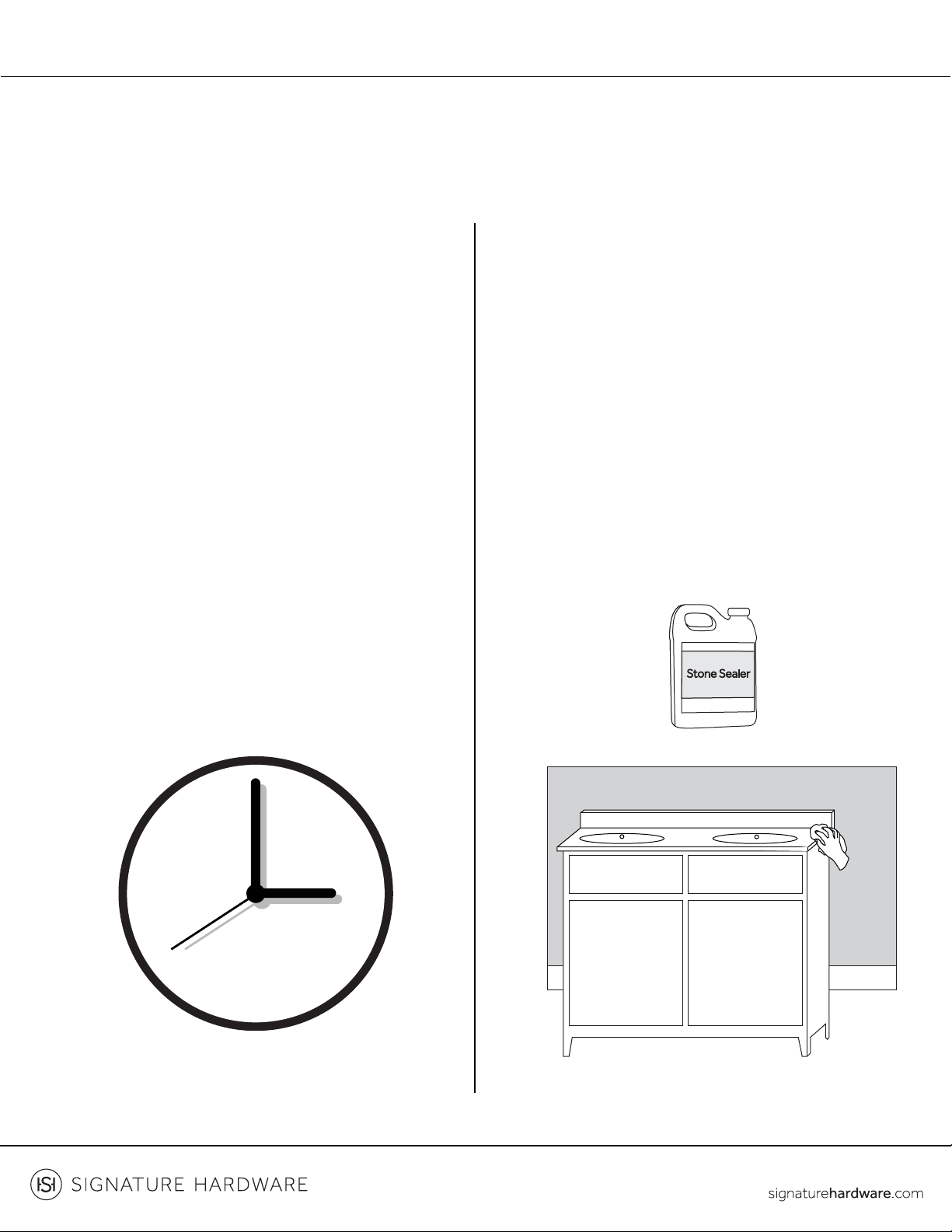

24 hr
Stone Sealer
4. Let the assembled vanity sit for 24 hours to allow all
the silicone sealant to fully dry. Once dry, proceed to
the installation of your faucet and drain.
Note: In some situations, it may be necessary to cut
the inner cabinet shelves to allow space for your
drain’s P-traps.
4. Espere 24 horas antes de usar el tocador ensamblado
para que el sellador de silicona seque completamente.
Una vez seque, continúe con la instalación del grifo y
drenaje.
Nota: En algunos casos podría ser necesario cortar los
estantes interiores del armario para dejar espacio para
los sifones de drenaje.
4. Ne touchez pas au meuble-lavabo assemblé pendant
24 heures pour laisser le temps au produit d’étanchéité à
base de silicone de bien sécher. Une fois que le produit
d’étanchéité à base de silicone est bien sec, procédez à
l’installation du robinet et du drain.
Remarque : Dans certains cas, il pourrait être nécessaire
de couper les étagères à l’intérieur du meuble pour
laisser suffisamment de place aux trappes en P du drain.
5. For stone tops, such as marble and granite, it is
recommended that you apply a high-quality sealer to
protect from staining and discoloration. Stone sealer
should be reapplied once or twice per year, depending
upon usage.
5. Para las encimeras de mármol y granito se recomienda
aplicar un sellador de alta calidad para protegerlas contra
las manchas y la decoloración. El sellador para piedras se
debe volver a aplicar una o dos veces al año, dependiendo
del uso.
5. Pour les dessus en pierre, comme le marbre et le
granite, il est recommandé d’appliquer un produit
d’étanchéité de grande qualité afin de protéger le dessus
contre les taches et la décoloration. Un produit
d’étanchéité pour dessus en pierre pourrait être appliqué
une ou deux fois par année, selon l’utilisation.
