SIMILOR KUGLER arwa-twinprime tronic WI9.08664.100.000 User manual

DE/FR/IT/EN
DE Diese Anleitung muss dem Benutzer ausgehändigt werden.
Garantie/Haftung nur bei Montage gemäss Anleitung durch eine konzessionierte Fachkraft und gemäss
örtlicher Vorschriften.
FR Cette instruction doit être remise à l’utilisateur.
Garantie/responsabilité uniquement assurées en cas de montage conforme au mode d’emploi, effectué par un
spécialiste concessionnaire et en fonction des prescriptions locales.
IT Le presenti istruzioni devono essere consegnate all’utilizzatore.
Garanzia/responsabilità assicurate soltanto in caso di montaggio conforme alle istruzioni per l’uso e eseguito da
uno specialista concessionario in funzione delle prescrizioni locali.
EN This instruction must be given to the user.
Guarantee/Liability only when assembled by an approved specialist in accordance with the instructions and
local regulations.
arwa-twinprime tronic
Elektronische Bedieneinheit für Duschenmischer
Unité de commande électronique pour mitigeur de douche
Pannello di comando elettronico per miscelatori doccia
Electronic control unit for shower mixer

MENU
2
= Positionierung frei wählbar
= Positionnement au choix
= Posizionamento individuale
= Individually selectable positionning
1
½"
½"
½"
½"
15V ACCU EXT RS-232 MOTOR TLI AUX
AKKU
max. 600 cm
max. 600 cm
300 cm 230 V
2
1
Wartungsöffnung
obligatorisch
Ouverture d’entretien
obligatoire
Apertura di manutenzione
obbligatoria
Maintenance opening
mandatory
2
DE/FR/IT/EN
FR Informations importantes à
observer avant la mise en
service:
• Utilisez uniquement des pièces
d’origine SIMILOR.
• Un filtre à eau potable doit être
monté dans le système d’alimen-
tation en eau.
• SIMILOR décline toute respon-
sabilité en cas de dysfonctionne-
ment résultant d’une installation
incorrecte ou d’une mauvaise
qualité de l’eau.
IT Importanti informazioni
da osservare prima di effettua-
re un ordine:
• Usare solo pezzi originali
SIMILOR.
• Nel sistema di adduzione dell’ac-
qua deve essere inserito un filtro
per l’acqua potabile.
• SIMILOR declina ogni responsa-
bilità per malfunzionamenti risul-
tanti dalla scorretta installazione o
dalla scarsa qualità dell’acqua.
EN Important information
to be observed before com-
missioning:
• Use only original parts from
SIMLOR.
• A drinking water filter must be fit-
ted in the water supply system.
• SIMILOR accepts no respon-
sibility for malfunctions resulting
from incorrect installation or poor
water quality.
DE Wichtige Information –
bitte vor Inbetriebnahme
beachten:
• Nur Originalteile von SIMILOR
verwenden.
• In das Wasserversorgungssys-
tem muss ein Trinkwasserfilter
eingebaut werden.
• Für Funktionsstörungen, die
durch eine fehlerhafte Installation
oder eine schlechte Wasserquali-
tät begründet sind, übernimmt
SIMILOR keine Verantwortung.
Installationsvorschriften allgemein
Instructions générales d’installation
Regole per l’installazione
General installation instructions
Technische Daten
Caractéristiques techniques
Specifiche tecniche
Technical Specification

3
DE/FR/IT/EN
Technische Daten
Données techniques
Dati tecnici
Technical data
Pressione di funzionamento consigliata: 2–4 bar
Pressione di funzionamento massima: ...5 bar
Temperatura massima dell’acqua calda: 80 °C
Temperatura consigliata per l’acqua calda: 65 °C
Si raccomanda di mantenere uguali le pres-
sioni «calda-fredda».
Garanzia: vedere le nostre condizioni ge-
nerali di vendita e di garanzia. Con riserva di
modifiche tecniche.
Empfohlener Betriebsdruck: ............2–4 bar
Maximaler Betriebsdruck: ................... 5 bar
Maximale Warmwassertemperatur:.....80 °C
Empfohlene Warmwassertemperatur: 65 °C
Gleicher Druck für Kalt- und Warmwasser
wird empfohlen.
Garantie: Siehe unsere Allgemeinen Ver-
kaufs- und Garantiebestimmungen. Techni-
sche Änderungen vorbehalten.
Advised operating pressure: ............2–4 bar
Maximum operating pressure: ............ 5 bar
Maximum temperature of hot water:...80 °C
Advised temperature of hot water:......65 °C
Equal “hot/cold” water pressure is recom-
mended.
Guarantee: See our general sales and
guarantee conditions. Subject to technical
changes.
Pression de service conseillée: ........2–4 bar
Pression de service maximale:.............5 bar
Température maximale de l’eau chaude: ... 80 °C
Température de l’eau chaude conseillée:.... 65 °C
Une égalité des pressions «chaude-froide»
est recommandée.
Garantie: Voir nos conditions générales
de ventes et de garantie. Sous réserve de
modifica tions techniques.
FR
IT EN
DE

4
DE/FR/IT/EN

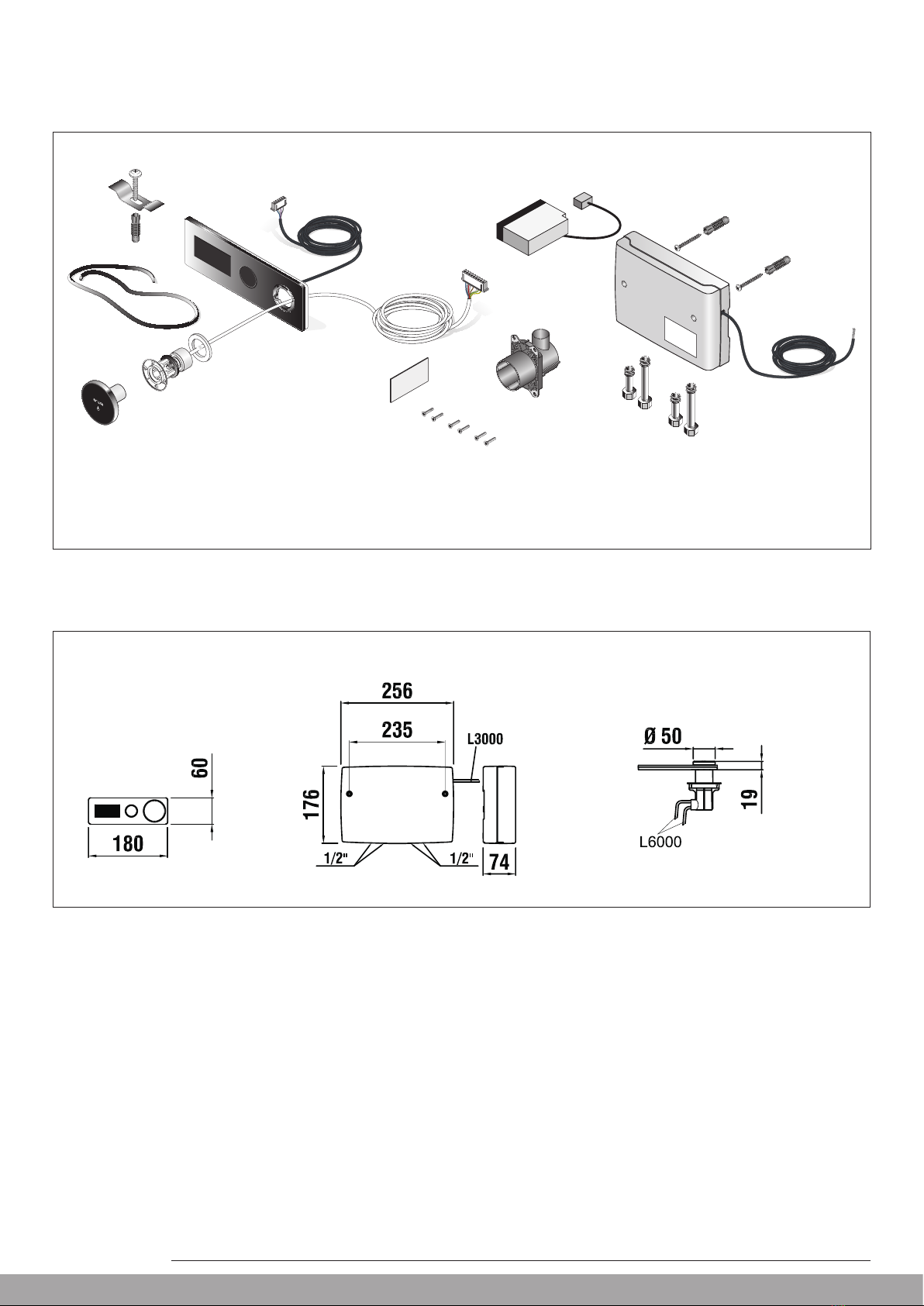

Lieferumfang
Contenu du colis
Distinta dei pezzi
Parts list
Masse mm
Dimensions mm
Dimensioni mm
Dimensions mm
600 cm
RS-232
MENU
AKKU
600 cm
RS-232
300 cm
Duschenzubehör muss separat bestellt werden
Les accessoires de douche doivent être commandés séparément
Gli accessori doccia devono essere ordinati separatamente
Shower accessories must be ordered separately
DE Wichtige Information
- Die elektrische Installation muss
von einem Elektro-Fachmann
durchgeführt werden
- Elektrische Anschlüsse und
die Mindestabstände zwischen
Wasser- und Elektroanschlüssen
müssen gemäss den Normen
durchgeführt werden
- Fehlstromschutzeinrichtung muss
installiert werden
(FI Schalter, N = 30 mA)
- Sämtliche Arbeiten an elektrischen
Komponenten müssen in
ausgeschaltetem Zustand
durchgeführt werden
FR Information importante
- L’installation électrique doit être
exécutée par un électricien
- Les raccordements électriques
ainsi que les distances minimales
entre les raccordements à l’eau
et les raccordements électriques
doivent être exécutés selon les
normes en vigueur
- Equiper le circuit électrique avec
un disjoncteur contre les courants
résiduels (interrupteur FI,
N = 30 mA)
- Tous les travaux liés aux
composants électriques doivent
être exécutés à l’état hors tension
EN Important information
- The electrical installation must be
performed by an electrician
- Electrical connections and the
minimum distances between
water connections and electrical
connections must be carried out
according to the standards
- Equipment for protection against
faulty currents must be installed
- Equip the electrical circuit with a
circuit breaker against residual
currents (circuit breaker FI,
N = 30 mA)
- All works related to the electrical
components shall be performed
with the mains turned off
IT Informazione importante
- L’installazione elettrica deve
essere eseguita da un elettricista
qualificato
- Gli allacciamenti elettrici e le
distanze minime fra allacciamenti
dell’acqua ed elettrici devono
essere conformi alle norme
- È necessario installare un inter-
ruttore diffe-renziale salvavita (N =
30 mA)
- Tutti i lavori sui componenti elettrici
devono essere eseguiti quando
non sono sotto ten-sione

b
a
Ø 68 mm ( 2 ⅝")
min.
60 mm
133
mm
Ø 3
133 mm
b
c
a
b
Ø 40 mm
Option A Option B
4
✔
MENU
MENU
133 mm
30 s
5
DE/FR/IT/EN
2
1
67
3
5
8

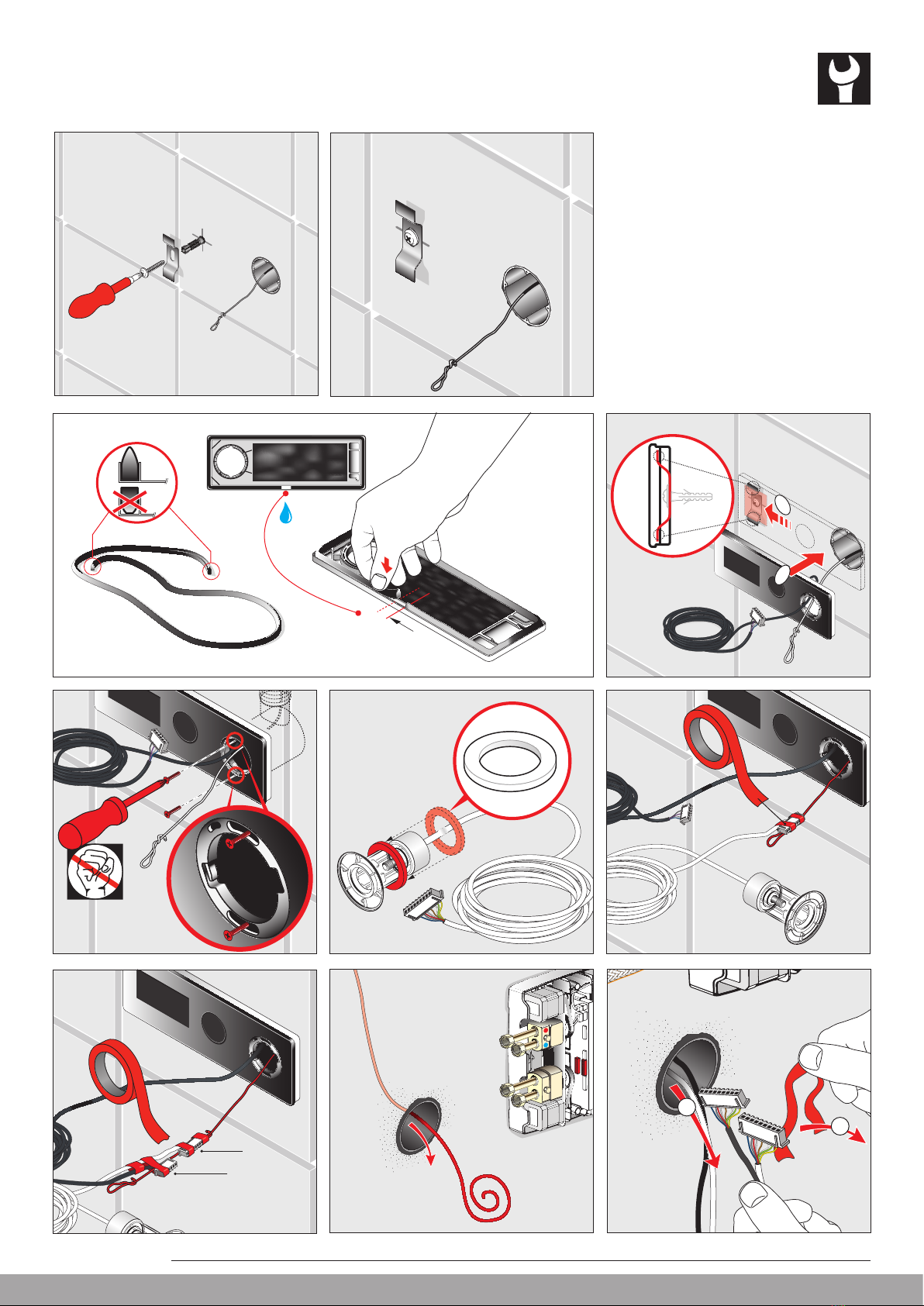

Montageablauf
Exécution du montage
Esecuzione del montaggio
Assembly procedure

10 mm
✔
✔
MENU
MENU
a
b
MENU
TLI
TLI
TLI
MENU
3 mm (?)
15V ACCU EXT MOTOR
TLI
AUX
AKKU
910
MENU
TLI
RS 232
TLI
6
0
0
c
m
RS232
15V ACCU EXT MOTOR
TLI
AUX
AKKU
RS-232
TLI
a
b
6
DE/FR/IT/EN
13 15 14
1817
16
11 12

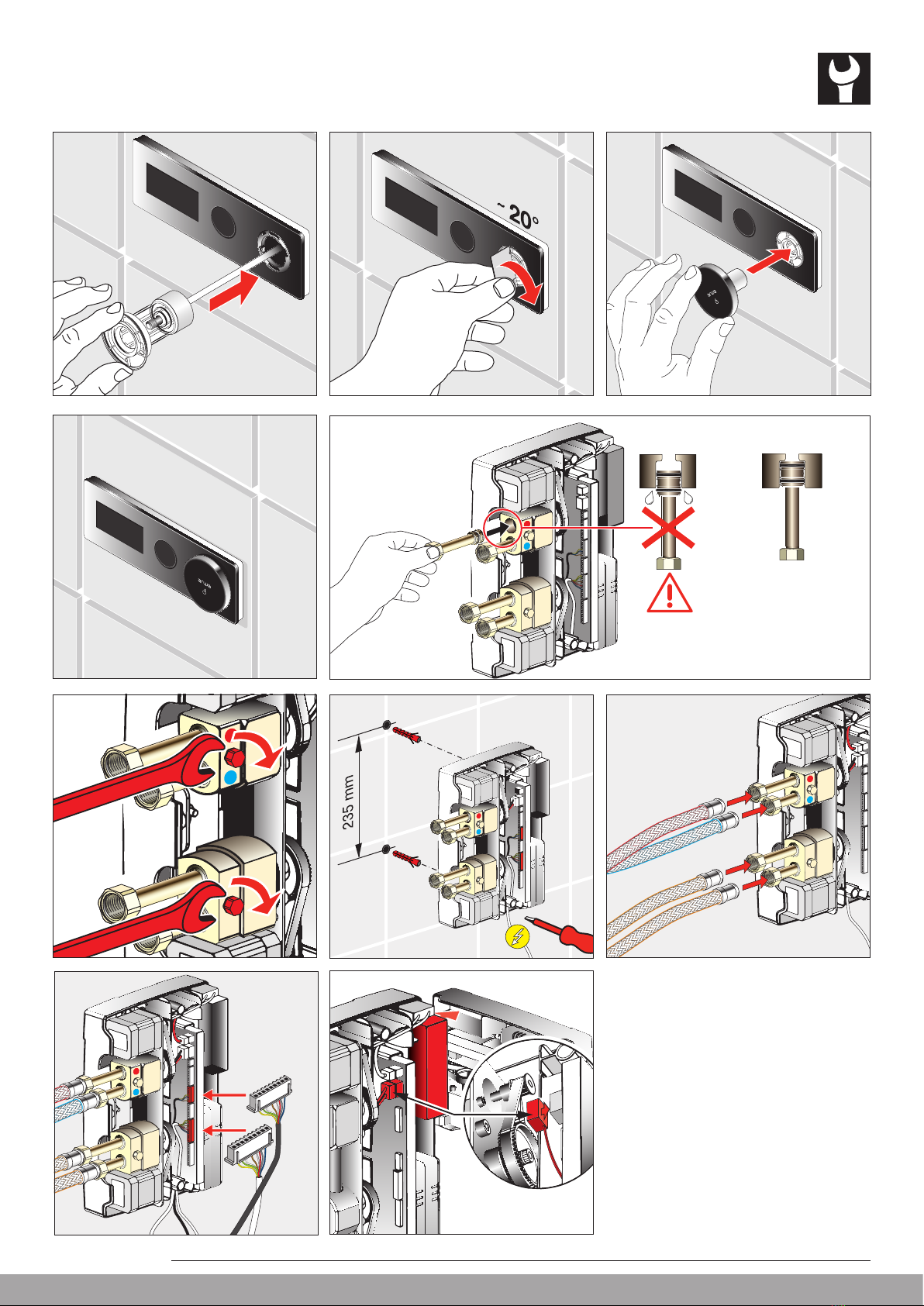

Montageablauf
Exécution du montage
Esecuzione del montaggio
Assembly procedure

✔
MENU
AKKU
15V ACCU EXT MOTOR TLI AUX
15V ACCU EXT MOTOR TLI TLI
b
15V ACCU EXT RS-232 MOTOR TLI AUX
AKKU
TLI
RS-232
AKKU
15V ACCU EXT MOTOR TLI AUX
15V ACCU EXT MOTOR TLI TLI
b
15V ACCU EXT RS-232 MOTOR TLI AUX
AKKU
23
MENU
b
22
15V AKKU EXT MOTOR TLI AUX
AKKU
AKKU
a
b
15V AKKU EXT MOTOR TLI AUX
AKKU
15V AKKU EXT M
15V ACCU EXT MOTOR TLI AUX
AKKU
15V ACCU EXT RS-232 MOTOR TLI AUX
✔
½" ½"
AKKU
24
MENU
MENU
(Bajonett)
b
20 2119
15V ACCU EXT RS-232 MOTOR TLI AUX
230 V
7
DE/FR/IT/EN
2827
25 26
Montageablauf
Exécution du montage
Esecuzione del montaggio
Assembly procedure

8
DE/FR/IT/EN

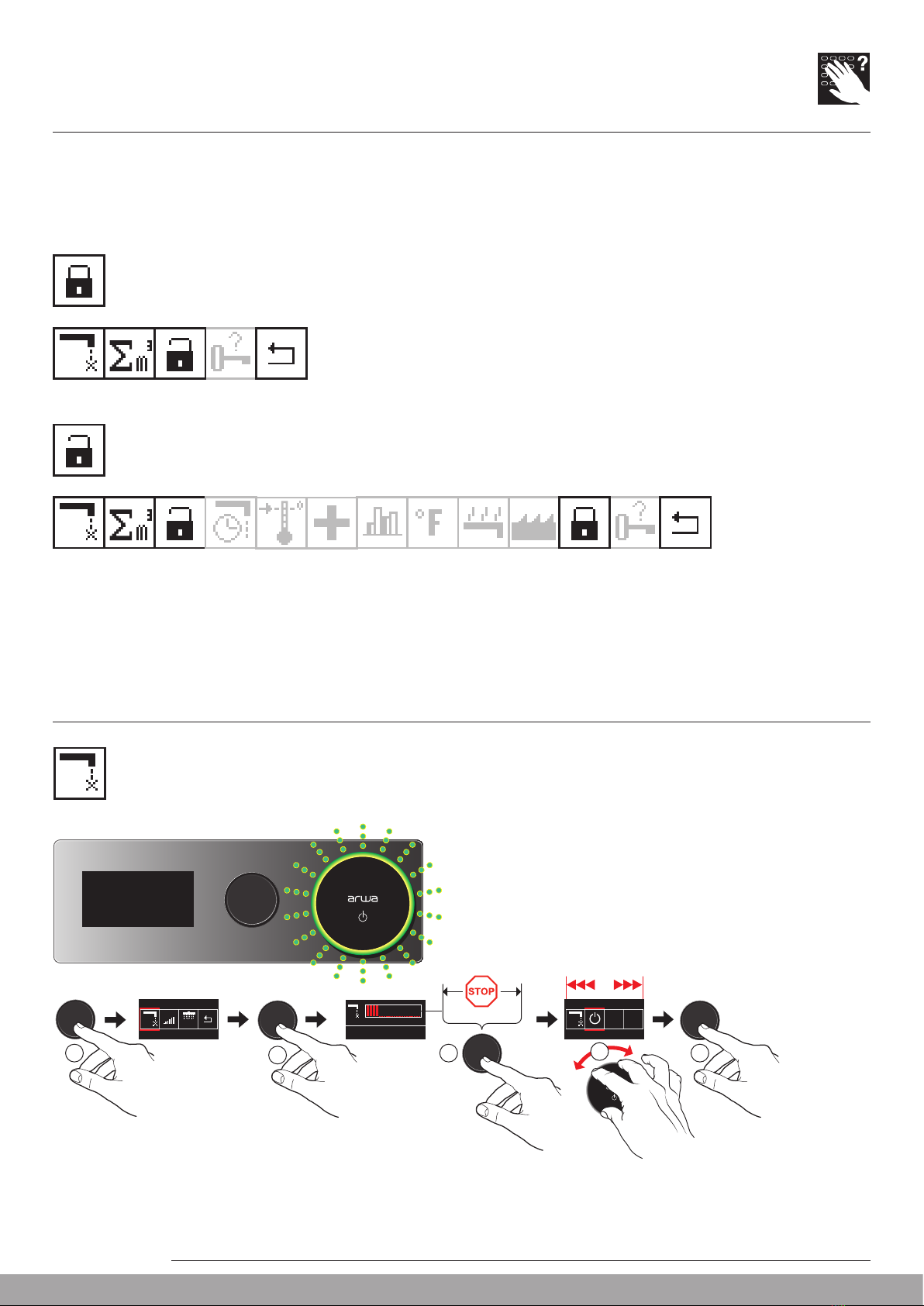

Bedienung
Utilisation
Uso
Operation
Temperatur regeln
Réglage de la température
Regolazione della temperatura
Temperature control
Wasserzufuhr öffnen
Ouvrez l’arrivée d’eau
Apertura dell’alimentazione di acqua
Open water supply
MENU
100 % 100 % 100 %
Voreingestellte Wassertemperatur
Température de l’eau préréglée
Temperatura preimpostata dell’acqua
Preset water temperature
Quick Access 1(2, 3)
Verbrauchte Wassermenge
Volume d’eau consommé
Quantità d’acqua consumata
Used volume of water
1 x
Quick Access 1
°C
36 °C
2 x
Quick Access 2
°C
37 °C
3 x
Quick Access 3
°C
38 °C
1 x
MENU
Farbe entspricht der Wasser-Solltemperatur (blinkend bis Soll-Temperatur erreicht ist).
Verbrühschutz: ab 40 °C wird zur Sicherheit die Drehbewegung 1:10 untersetzt.
La couleur correspond à la température de l’eau sélectionnée (clignote jusqu’à ce que la
température désirée soit atteinte). Protection anti-brûlures : à partir de 40 °C le mouvement
de rotation est réduit de 1:10 pour des raisons de sécurité.
Il colore corrisponde alla temperatura dell’acqua selezionata (lampeggia fino a quando
la temperatura scelta e raggiunta). Protezione antiscottature : per sicurezza, da 40 °C la rotazione
viene assistita con un rapporto di 1:10.
The colour matches the desired water temperature (flushes until desired temperature is reached).
Scalding protection : from 40 °C the rotary movement is geared down to 1:10 for safety reasons.

9
DE/FR/IT/EN
Bedienung
Utilisation
Uso
Operation
Wassermenge regeln
Réglage du débit
Regolazione della portata
Flow control
Temperatur und Wassermenge speichern
Enregistrer la température et le volume d’eau
Memorizzazione della temperatura e della quantità d’acqua
Save temperature and water volume
MENU
MENU MENU MENU
Menü verlassen
Quitter le menu
Uscita dal menu
Exit menu
a
a
b
c e
–+
Drücken und drehen
Appuyer et tourner
Premere e ruotare
Press and turn
(100 %)
(100 %)
bd
Option 1
Option 2
MENU
MENU MENU
Quick Access:
Benutzer 1: 1 x drücken
Benutzer 2: 2 x drücken
Benutzer 3: 3 x drücken
Quick Access:
Utilisateur 1: appuyer 1 x
Utilisateur 2: appuyer 2 x
Utilisateur 3: appuyer 3 x
Quick Access:
Utente 1: premere 1 x
Utente 2: premere 2 x
Utente 3: premere 3 x
Quick Access:
User 1: Press 1 x
User 2: Press 2 x
User 3: Press 3 x
ac
b

MENU MENU
MENU
a c
b
10
DE/FR/IT/EN
Bedienung
Utilisation
Uso
Operation
MENU MENU
MENU
a c
b
Umschalten: Hand-/Kopfbrause
Permuter: douchette/pommeau de douche
Passaggio dal soffione manuale al soffione superiore
Switchover: Hand/Head shower head
Umschalten: Kopf-/Handbrause
Permuter: pommeau de douche/douchette
Passaggio dal soffione superiore al soffione manuale
Switchover: Head/Hand shower head

MENU
MENU
MENU
MENU
MENU
b
a c e
d
(45 seconds)
11
DE/FR/IT/EN
Bedienung
Utilisation
Uso
Operation
a) Reduzierte Menüliste
a) Liste de menus réduite
a) Barra dei menu ridotta
a) Reduced menu list
b) Erweiterte Menüliste
b) Liste de menus étendue
b) Barra dei menu estesa
b) Extended menu list
Menüstruktur wenn kein Wasser fliesst
Structure du menu lorsque l’eau ne coule pas
Struttura dei menu quando non scorre acqua
Menu structure if no water flows
Reinigungsmodus
Mode de nettoyage
Modo di pulizia
Cleaning mode

MENU
a
b
MENU
a
b
12
DE/FR/IT/EN
Bedienung
Utilisation
Uso
Operation
Wasserverbrauch total in Kubikmeter /
letzte Wasserentnahme in Liter
Consommation d’eau totale en mètres cubes /
dernière prise d’eau en litres
Consumo totale d’acqua in metri cubi / Ultimo
prelievo di acqua in litri
Total water consumption in cubic metres / last
volume of water used in litres
Mit Bedien-Rad (a) Schlüsselcode eingeben
und mit Menütaste/Bedien-Rad bestätigen (b)
Entrer le nouveau code clé à l’aide de la molette (a),
confirmer avec la touche de menu/molette (b)
Ruotare la manopola (a) per inserire la password e
confermare premendo il tasto Menu o la manopola (b)
Enter the key code with control wheel (a) and
confirm using the menu key/control wheel (b)
Voreingestellter Code bei Auslieferung = 000
Code préréglé à la livraison = 000
Password preimpostata in fabbrica = 000
Default code on delivery = 000
Wasserverbrauch anzeigen
Afficher la consommation d’eau
Visualizzazione del consumo d’acqua
Display water consumption
Erweiterte Menüleiste anzeigen
Afficher la liste de menus étendue
Visualizzazione della barra dei menu estesa
Display extended menu bar
Neuen Schlüsselcode einstellen
Régler le nouveau code clé
Impostazione di una nuova password
Set new key code
Mit Bedien-Rad (a) neuen Schlüsselcode eingeben,
mit Menütaste/Bedien-Rad bestätigen (b)
Beim Aufruf wird immer Code 000 angezeigt
Der zuvor eingestellte Code wird aus
Sicherheitsgründen nicht angezeigt
Dieser Menüpunkt wird aus Sicherheitsgründen
jeweils nur 1 Stunde nach Einschalten des Netzes
angezeigt
Entrer le nouveau code clé à l’aide de la molette (a),
confirmer avec la touche de menu/molette (b)
Le code 000 est toujours affiché lors de l’appel
Le code réglé au préalable n’est
pas affiché pour des raisons de sécurité
Pour des raisons de sécurité, ce point de menu
est affiché uniquement 1 heure après activation du
réseau
Ruotare la manopola (a) per inserire la nuova password
e confermare premendo il tasto Menu o la manopola (b)
Quando si accede viene sempre visualizzata la
password 000
Per motivi di sicurezza, il codice impostato
precedentemente non viene visualizzato
Per motivi di sicurezza, questa opzione di menu
viene visualizzata solo 1 ora dopo aver attivato
l’alimentazione elettrica
Enter new code with the control wheel (a), confirm
using the menu key/control wheel (b)
When opened code 000 will always be displayed
The code set previously is not shown for security
reasons
For security reasons this menu point is not displayed
until one hour after the mains supply is switched on

Wassereinlauftemperatur begrenzen
Limiter la température d’arrivée d’eau
Limitazione della temperatura d’ingresso dell’acqua
Limit water inflow temperature
Mit Bedien-Rad max. Wassereinlauftemperatur
eingeben, mit Menütaste bestätigen
Entrer la température d’arrivée d’eau max. avec la molette,
confirmer avec la touche de menu
Ruotare la manopola per impostare la max. temperatura
d’ingresso dell’acqua e confermare premendo il tasto Menu
Enter max. water inflow temperature with the control wheel,
confirm with menu key
Eingabebereich: 4.0 – 80.0 °C
Plage d’entrée: 4.0 – 80.0 °C
Range di temperatura impostabile: 4.0 – 80.0 °C
Entry range: 4.0 – 80.0 °C
MENU MENU MENU
MENU
d
ace
b
13
DE/FR/IT/EN
Alle anderen vorgegebenen Werte werden ggf. auf diesen Wert
begrenzt
Toutes les autres valeurs préréglées sont limitées à cette valeur le
cas échéant
Tutti le altre impostazioni predefinite verranno eventualmente limitate
a questo valore
All other values will be limited to these values if applicable
Bedienung
Utilisation
Uso
Operation
MENU MENU
MENU
MENU
bd
ace
Mit Bedien-Rad neue Wasserlaufzeit eingeben,
mit Menütaste bestätigen
Entrer la nouvelle durée d’écoulement de l’eau avec
la molette, confirmer avec la touche de menu
Ruotare la manopola per impostare il nuovo tempo di
erogazione dell’acqua e confermare premendo il tasto Menu
Enter new water run time with the control wheel,
confirm with menu key
Eingabe-Bereich: 1 – 99 Minuten
Plage d’entrée: 1 – 99 minutes
Range di tempo impostabile: da 1 a 99 minuti
Entry range: 1 – 99 minutes 99 min
80.0 °C
Maximale Wasserlaufzeit einstellen
Régler la durée maximale de l’écoulement de l’eau
Impostazione del tempo massimo di erogazione dell’acqua
Set maximum water run time
Bleibt Bedien-Rad für 5 Sekunden inaktiv, wird Menüleiste
automatisch geschlossen
Si la molette est inactive pendant 5 secondes, la barre de
menus se ferme automatiquement.
Se la manopola rimane inattiva per 5 secondi, la barra dei
menu si chiude automaticamente
If the control wheel is inactive for 5 seconds, the menu bar
will be closed automatically
Menüleiste schliessen
Fermer la liste de menus
Chiusura della barra dei menu
Close menu bar

14
DE/FR/IT/EN
MENU MENU
MENU
ac
b
Temperaturfühler und Wasserzähler
werden überprüft
Contrôle de la sonde de température et du
compteur d’eau
Vengono controllati il contatore dell’acqua e le
sonde di temperatura
Checking temperature sensor and water meter
Diagnose-Abbruch: Bedien-Rad-Knopf
kurz drücken
Interruption du diagnostic: appuyer brièvement
Per interrompere la diagnosi premere
brevemente la manopola
Cancel diagnostic: Press control wheel button
briefly
Diagnose: Überprüfung von
Wasserzufuhr und Steuerung
Diagnostic: contrôle de l’arrivée d’eau et
commande
Diagnosi: controllo dell’alimentazione di
acqua e del comando
Diagnostic: Check the water supply and
controller
= Diagnose abgeschlossen
= Diagnostic terminé
= Diagnosi conclusa
= Diagnostic complete
= Alles in Ordnung
= Tout est correct
= Tutto in ordine
= Everything OK
= Im Störfall Befundanzeige
= Affichage du résultat en cas de dérangement
= Visualizzazione del problema in caso di guasto
= Findings indicator in the event of a fault
= Im Störfall Befundanzeige
= Affichage du résultat en cas de dérangement
= Visualizzazione del problema in caso di guasto
= Findings indicator in the event of a fault
Bedienung
Utilisation
Uso
Operation
Control wheel colour ring:
• INACTIVE = Cartridge position is
checked and calibrated
• RED = Hot water ON
• GREEN = Water OFF
• BLUE = Cold water on
Colore anello esterno della manopola:
• INATTIVO = Controllo della posizione e cali-
bratura della cartuccia in corso
• ROSSO = Acqua calda ON
• VERDE = Acqua OFF
• BLU = Acqua fredda ON
Cercle coloré de la molette:
• INACTIF = contrôle et calibrage de la
position de la cartouche
• ROUGE = eau chaude ACTIVÉE
• VERT = eau DÉSACTIVÉE
• BLEU = eau froide ACTIVÉE
Farbring Bedien-Rad:
• INAKTIV = Kartuschenposition wird
überprüft und kalibriert
• ROT = Heisswasser EIN
• GRÜN = Wasser AUS
• BLAU = Kaltwasser EIN

15
DE/FR/IT/EN
Statistik anzeigen
Affichage de statistiques
Mostra statistica
Show statistics
Werkseinstellung
Réglage d’usine
Impostazione di fabbrica
Factory setting
Ausgeführte Anzahl der Heisswasserdesinfektionen
Quantité exécutée de désinfection de l’eau chaude
Numero di disinfezioni con acqua calda effettuate
Number of hot water disinfection cycles completed
Anzahl Minuten im Akkubetrieb
Nombre de minutes sur batterie
Numero di minuti in modalità batteria
Number of minutes in battery mode
Betriebsstundenzähler
Compteur d’heures de fonctionnement
Contaore
Hour counter
Anzahl Preset Wasserzufuhr
Quantité prédéfinie d’approvisionnement en eau
Numero di preimpostazioni per l’alimentazione di acqua
Number of water supply presets
Bedienung
Utilisation
Uso
Operation
Heisswasserdesinfektion
Désinfection à l’eau chaude
Disinfezione all’acqua calda
Hot water disinfection
MENU
MENU MENU
ac
Mit kaltem Wasser 5 Sekunden nachspülen
Rincer à l’eau froide pendant 5 secondes
Sciacquare con acqua fredda per 5 secondi
Rinse for 5 seconds with cold water
b
5 min
Temperatureinheit °F / °C
Quick Access 1, 2, 3 auf 36.0 °C, 37.0 °C, 38.0 °C, 100 % Fluss
Wasserlaufzeit = 45 Minuten
Wassereinlauftemperatur-Begrenzung auf 80 °C
Température °F / °C
Quick Access 1, 2, 3 à 36.0 °C, 37.0 °C, 38.0 °C, débit 100%
Temps d’écoulement de l’eau = 45 minutes
Température d’entrée d’eau limitée à 80 °C
Unità temperatura °F / °C
Quick Access 1, 2, 3 a 36.0 °C, 37.0 °C, 38.0 °C, flusso 100%
Tempo di erogazione dell’acqua = 45 minuti
Limitazione della temperatura d’ingresso dell’acqua a 80 °C
°F / °C temperature unit
Quick Access 1, 2, 3 to 36.0 °C, 37.0 °C, 38.0 °C, 100% flow
Water run time = 45 minutes
Water infeed temperature limited to 80 °C

15V AKKU EXT MOTOR TLI AUX
AKKU
AKKU
a
b
15V AKKU EXT MOTOR TLI AUX
AKKU
15V AKKU EXT M
16
DE/FR/IT/EN
2
1

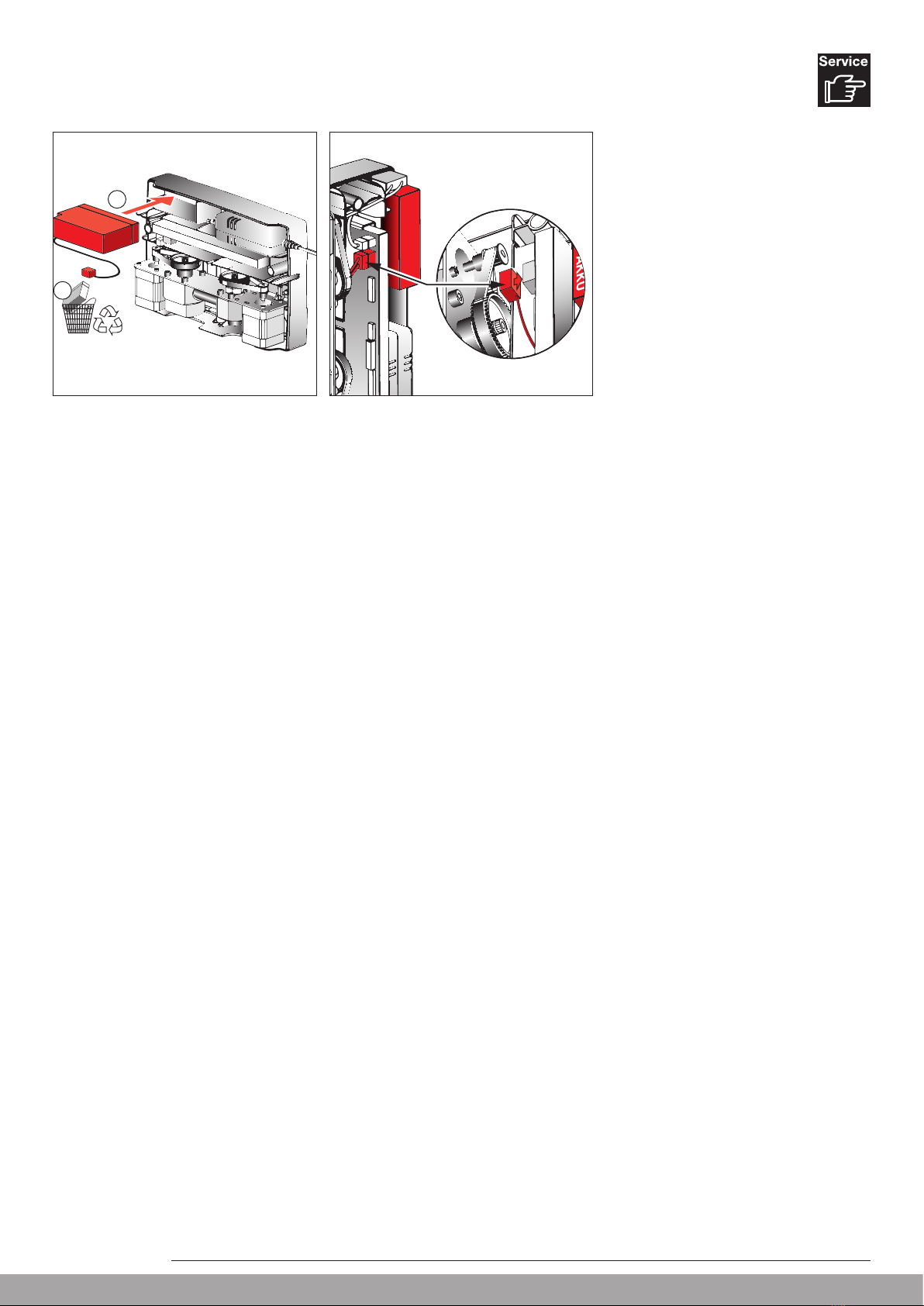

Akku auswechseln
Remplacement de la batterie
Sostituzione accumulatore
Replacing the battery

17
DE/FR/IT/EN
Fehlerbehebung
Dépannage
Identificazione guasti
Troubleshooting
EN Malfunctions Possible cause, Solution
The device is not working • Check that the control unit is connected to the mains
• Check that there is no power supply failure
• Check that the electric plug inside the control unit is well connected
No water flow when activated • Check that your faucet is well connected to the water supply
• Check that both angle valves are fully opened
• Check on another faucet in the house if you have water supply
• Check that the water supply hoses are not bent or twisted
• Please flush the supply hoses - they might be soiled
• Check that the control unit is connected to the mains
Minimal water flow • Check that both angle valves are fully opened
• Check that the water supply hoses are not bent or twisted
• Please flush the supply hoses - they might be soiled
Continuous water flow • Press the ON/OFF button
• Close water supply
• After waiting for a short time open it again. If there is still continuous water flow, close the water supply and
call your sanitary installer
IT Disfunzioni Possibili cause, Soluzioni
L’apparecchio non funziona • Controllare che l’unità di controllo sia allacciata alla corrente
• Controllare che non ci sia un’interruzione di corrente
• Controllare che l’alimentatore a spina nell’unità di controllo sia collegato correttamente
L’acqua non scorre • Controllare che il rubinetto sia collegato correttamente alla presa d’acqua
• Controllare che le valvole di arresto siano aperte completamente
• Controllare con un altro rubinetto della casa se c’è pressione nella rete
• Controllare che i tubi dell’acqua non siano piegati o ritorti
• Lavare i tubi dell’acqua - eventualmente sono intasati
• Controllare che l’unità di controllo sia allacciata alla corrente
Flusso d’acqua minimo • Controllare se le valvole di arresto sono aperte completamente
• Controllare che i tubi dell’acqua non siano piegati o ritorti
• Sciacquare i tubi dell’acqua - eventualmente sono intasati
Flusso d’acqua continuo • Premere sul tasto ON/OFF
• Chiudere l’alimentazione di acqua
• Dopo un breve tempo di attesa, riaprire l’alimentazione. Se il flusso d’acqua non si interrompe, chiudere
l’alimentazione di acqua e chiamare l’idraulico
DE Funktionsstörungen Mögliche Ursache, Behebung
Das Gerät funktioniert nicht • Überprüfen Sie, dass die Steuereinheit am Strom angeschlossen ist
• Überprüfen Sie, dass Sie keinen Stromausfall haben
• Überprüfen Sie, dass das Steckernetzteil in der Steuereinheit richtig verbunden ist
Das Wasser fliesst nicht • Überprüfen Sie, dass die Armatur am Wasserzugang richtig verbunden ist
• Überprüfen Sie, dass die Absperrventile komplett geöffnet sind
• Überprüfen Sie an einer anderen Armatur der Wohnung, ob Wasserdruck vorhanden
• Überprüfen Sie, dass die Wasserleitungen nicht geknickt oder verdreht sind
• Die Wasserleitungen durchspülen - diese sind möglicherweise verstopft
• Überprüfen Sie, dass die Steuereinheit am Strom angeschlossen ist
Minimaler Wasserfluss • Überprüfen Sie, ob die Absperrventile komplett geöffnet sind
• Überprüfen Sie, ob die Wasserleitungen nicht geknickt oder verdreht sind
• Die Wasserleitungen durchspülen - diese sind möglicherweise verstopft
Kontinuierlicher Wasserfluss • Auf Taste ON/OFF drücken
• Wasserzugang schliessen
• Nach kurzer Wartezeit wieder öffnen. Wenn immer noch kontinuierlicher Wasserfluss, Wasserzugang schlies-
sen und Ihren Sanitär-Installateur anrufen
FR Dysfonctionnements Cause possible, Solution
L’appareil ne fonctionne pas • Vérifier que l’unité est bien branchée sur le courant
• Vérifier qu’il n’y ait pas de panne de courant
• Vérifier que le bloc d’alimentation à l’intérieur de l’unité de commande est bien branché
L’eau ne coule pas après actionnement • Vérifier que la robinetterie soit bien raccordée à l’eau
• Vérifier que les robinets d’arrêt soient complètement ouverts
• Vérifier sur un autre robinet de l’habitation si vous avez bien de la pression en eau
• Vérifier que les flexibles d’alimentation ne soient pas pliés ou tordus
• Veuillez rincer les conduites - il est possible que ces derniers soient encrassés
• Vérifier que l’unité de commande est bien branchée au courant
Le débit d’eau est minimal • Vérifier que les robinets d’arrêt soient complètement ouverts
• Vérifier que les flexibles d’alimentation ne soient pas pliés ou tordus
• Veuillez rincer les conduites - il est possible que ces derniers soient encrassés
L’eau ne s’arrête pas de couler • Appuyez sur la touche ON/OFF
• Fermer l’arrivée d’eau
• Rouvrir après quelques instants. Si le flux d’eau est toujours continu, fermer l’arrivée d’eau et appeler votre
installateur sanitaire

18
DE/FR/IT/EN

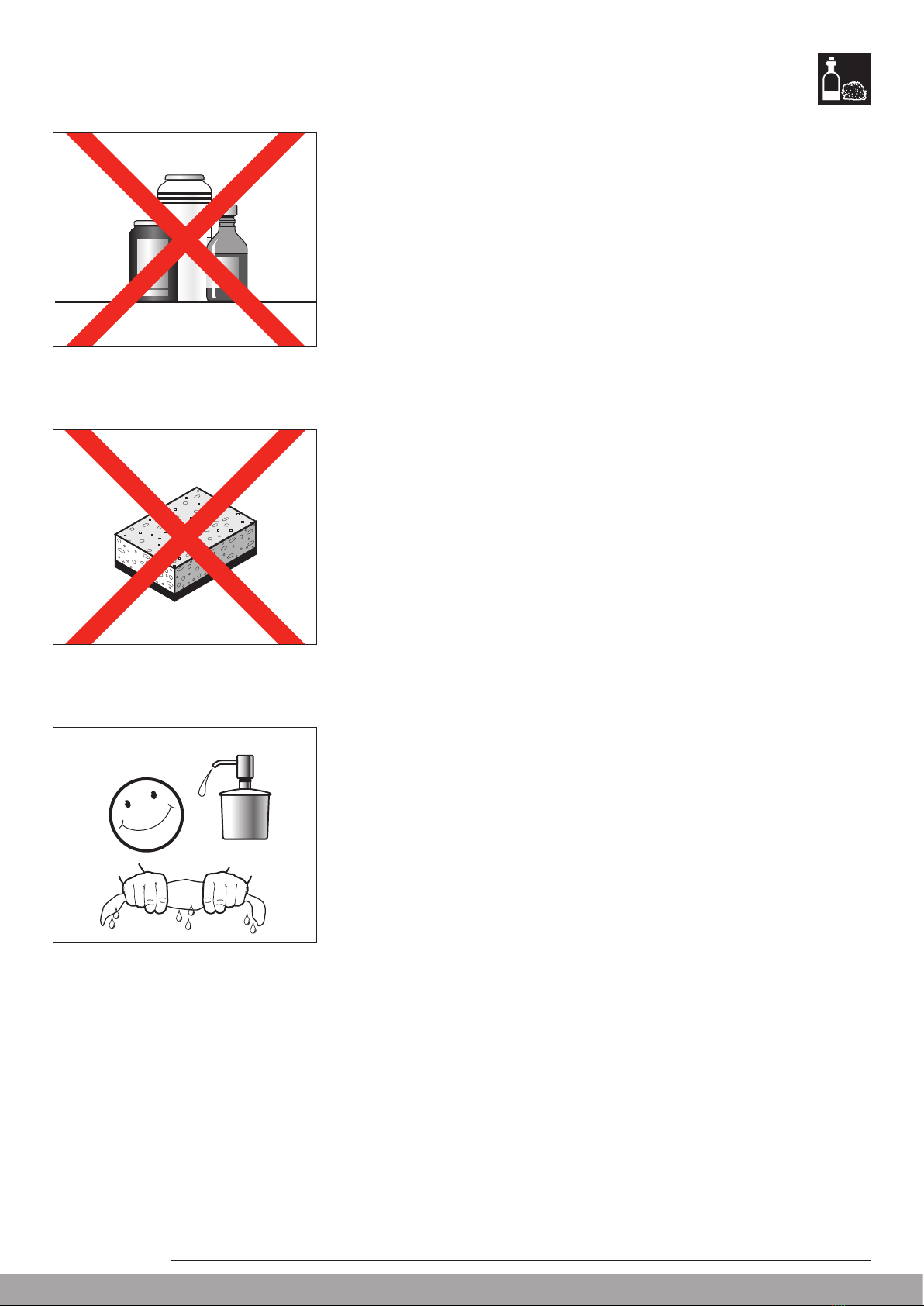

DE Pflegeanleitung
Die Oberfläche ist einfach zu reinigen und zu
pflegen. Die glatte Oberfläche nimmt kaum
Schmutz an. Zur regelmässigen Pflege weiches
Tuch, Seifenlauge und Wasser verwenden. Mit
trockenem Tuch abtrocknen.
Vermeiden Sie den Einsatz von Scheuermitteln
oder Lösungsmitteln, die die Oberfläche beschä-
digen.
Schäden, die durch unsachgemässe Behandlung
durch den Benutzer entstehen, entziehen sich
unserer Garantieleistung.
FR Mode d’entretien
Cette surface est facile à entretenir. Très lisse,
elle retient fort peu la saleté. Pour un entretien
régulier, utiliser un chiffon doux, du savon et de
l’eau. Essuyer avec un chiffon sec.
Evitez d’utiliser des détergents ou des solvants
qui endommageraient cette surface.
Les dommages résultant d’un traitement non
conforme effectué par l’utilisateur sont exclus de
la garantie que nous offrons.
IT Modalità di manutenzione
Questa superficie è facile da pulire. Molto liscia,
trattiene poco lo sporco. Per una pulizia regolare,
usare un panno morbido, sapone e acqua.
Asciugare con uno straccio asciutto.
Evitare di usare detergenti o solventi che potreb-
bero danneggiare la superficie.
I danni dovuti a un trattamento non conforme
effettuato dall’utente non sono coperti dalla
nostra garanzia.
EN Maintenance instructions
The surface is simple to clean and care for. The
smooth surface hardly accumulates any dirt. Use
soft cloth, soapy solution and water for regular
care. Wipe with a dry cloth.
Avoid the use of abrasives or solvents, which
damage the surface.
Damage caused by inappropriate treatment by
the user, is not covered by our guarantee.
Pflegeanleitung
Mode d’entretien
Modalità di manutenzione
Maintenance Instructions

19
DE/FR/IT/EN
Head of Product Management
and R & D
Holger Fehrholz
Wir, die
Similor AG
Wahlenstrasse 46
CH-4242 Laufen
erklären in alleiniger Verantwortung, dass
das Produkt arwa-twinprime tronic gemäss
den Bestimmungen der Bauprodukte-
richtlinie 89/106/EWG und den Nieder-
spannungsrichtlinien 73/23/ECC und den
EMV-Richtlinien 89/336/EEC mit folgenden
Normen übereinstimmt:
EN 50366, EN 55014-1, EN 55014-2,
EN 60335-1, EN 61000-3-2, EN 61000-3-3,
EN 61000-4-13, EN 61000-4-16,
EN 61000-4-28, EN 61000-6-2,
EN 61000-6-3, EN 62233
Nous,
Similor AG
Wahlenstrasse 46
CH-4242 Laufen
déclarons comme ressortant pleinement de
notre responsabilité que le produit arwa-
twinprime tronic et cela conformément aux
dispositions des directives sur les produits
de construction 89/106/EEC ainsi qu’à
celles des directives sur la basse tension
73/23/ECC et des directives EMV 89/336/
EEC répondent pleinement aux normes
suivantes:
EN 50366, EN 55014-1, EN 55014-2,
EN 60335-1, EN 61000-3-2, EN 61000-3-3,
EN 61000-4-13, EN 61000-4-16,
EN 61000-4-28, EN 61000-6-2,
EN 61000-6-3, EN 62233
We,
Similor AG
Wahlenstrasse 46
CH-4242 Laufen
on our own responsibility, hereby declare
that the arwa-twinprime tronic product,
pursuant to the provisions of Building Prod-
uct Guidelines 89/106/EEC, Low-Voltage
Guidelines 73/23/EEC and EMV Guidelines
89/336/EEC, comply with the following
standards:
EN 50366, EN 55014-1, EN 55014-2,
EN 60335-1, EN 61000-3-2, EN 61000-3-3,
EN 61000-4-13, EN 61000-4-16,
EN 61000-4-28, EN 61000-6-2,
EN 61000-6-3, EN 62233
EN CE Declaration of Compliance
DE CE-Konformitätserklärung FR Déclaration de conformité CE
Noi, la
Similor AG
Wahlenstrasse 46
CH-4242 Laufen
dichiariamo sotto la nostra esclusiva re-
sponsabilità che i prodotto arwa-twinprime
tronic secondo le disposizioni della direttiva
89/106/CEE concernente i prodotti da
costruzione, la direttiva 73/23/CEE relativa
al materiale elettrico destinato a essere
adoperato entro taluni limiti di tensione e la
direttiva 89/336/CEE relativa alla compa-
tibilità elettromagnetica sono conformi alle
norme seguenti:
EN 50366, EN 55014-1, EN 55014-2,
EN 60335-1, EN 61000-3-2, EN 61000-3-3,
EN 61000-4-13, EN 61000-4-16,
EN 61000-4-28, EN 61000-6-2,
EN 61000-6-3, EN 62233
IT Dichiarazione di conformità CE

DE/FR/IT/EN
736.887-139
Similor AG Wahlenstrasse 46, CH-4242 Laufen
Customer Services CH 0848 000 166
Tel. [phone], Fax [phone]
www.similor.ch, [email protected]
Service Centers Similor AG, Industriestrasse 41a, CH-8304 Wallisellen, Tel. [phone]
Similor AG, Wilkerstrasse 20, CH-3097 Liebefeld, Tel. [phone]
Similor AG, Chemin de la Marbrerie 10, CH-1227 Carouge, Tel. [phone]
arwa, Similor Kugler and Sanimatic are trademarks of Similor.
