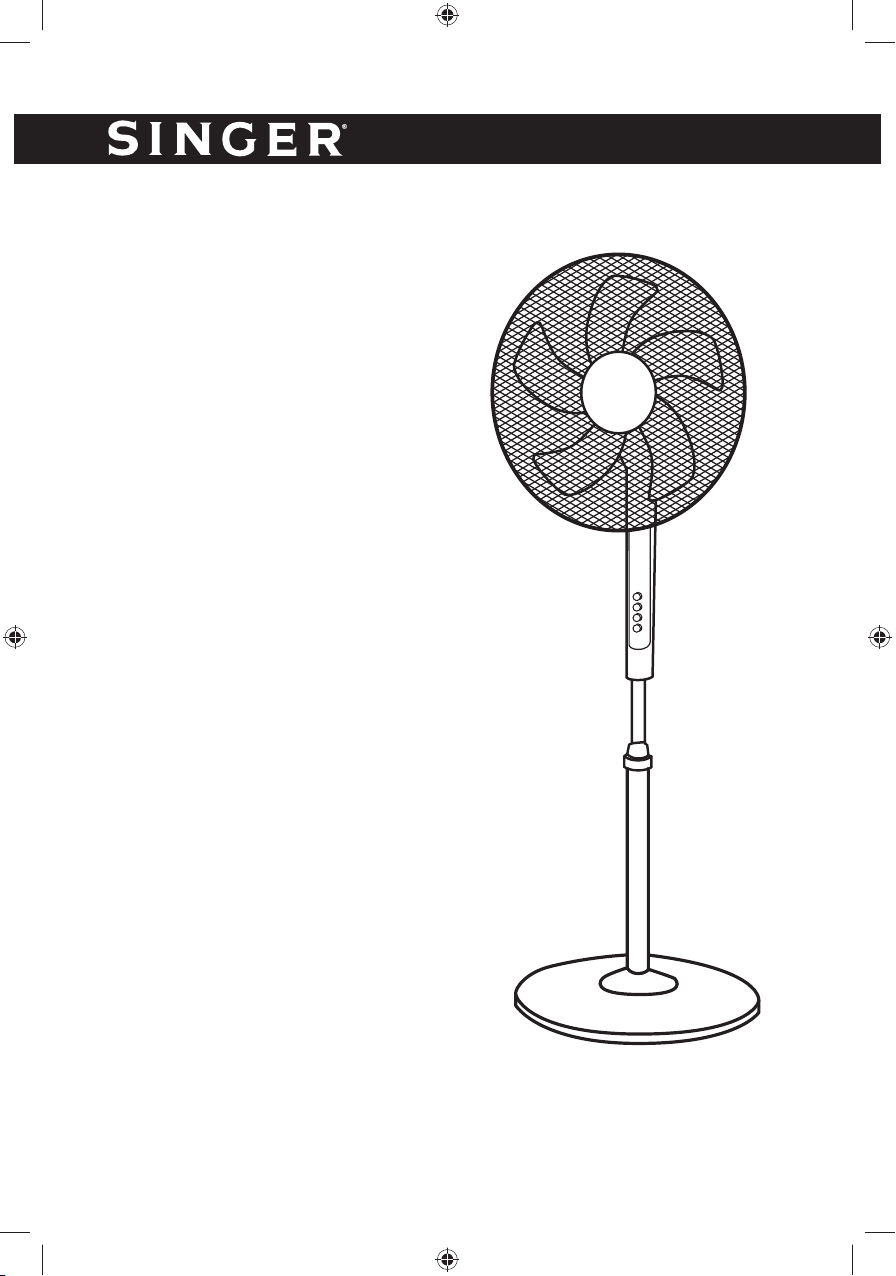

Singer SF40-55 WH User manual

SF40-55 WH
Stand Fan
Επιδαπέδιος Ανεμιστήρας
Вентилатор на Стойка
GB INSTRUCTION MANUAL
GR ΒΙΒΛΙΟ ΟΔΗΓΙΩΝ
BG ИНСТРУКЦИИ ЗА ЕКСПЛОАТАЦИЯ

2
ENGLISH
PLEASE READ THESE INSTRUCTIONS CAREFULLY
BEFORE USE AND KEEP THEM FOR FUTURE
REFERENCE.
Thank you for purchasing the fan of Singer. Each unit has been
manufactured to ensure safety and reliability. Before first use,
please read these instructions carefully and retain them for future
reference.
IMPORTANT SAFETY INSTRUCTIONS
1. Use the appliance only for its designated purpose.
2. Do not immerse the appliance or the base in water or any
other liquid.
3. Always disconnect the fan from the main supply when not
in use and before cleaning.
4. Never pull off the cable to disconnect it from the socket.
Instead, unplug by pulling the plug from the socket.
5. Turn off the power and pull out the plug when you go out
for long time.
6. Never attempt to put your finger and other objects into the
louver or the rear grill when the fan works.
7. Keep the cord, the base and the appliance away from hot
surfaces.
8. Check if the voltage indicated on the base of the appliance
corresponds to the local mains voltage before you connect
the appliance.
9. Keep the appliance and packaging materials away from
persons (including children) with reduced physical or
sensory capabilities, or lack of experience and knowledge.
10. Close supervision is necessary when the appliance is
used by or near children.
11. Do not attempt to dismantle any part of the desk fan. This
should only be done at a SINGER Service Center.

3
ENGLISH
12. Do not use the appliance if the cord, the plug, the base or
the appliance itself is damaged.
13. If the cord or any other part is damaged, you must contact
any SINGER Service Center or SINGER Client Service.
14. The appliance is intended for household use only.
15. This appliance is not intended for use by persons
(including children) with reduced physical, sensory or
mental capabilities, or lack of experience and knowledge,
unless they have been given supervision or instruction
concerning use of the appliance by a person responsible
for their safety.
16. Children should be supervised to ensure that they do not
play with the appliance.
SERVICE & REPAIR
1. For service or repair under warranty, please contact the authorized service
company that is mentioned on the guarantee card and accompanies the
product.
2. Do not operate any product with a damaged cord or plug. If the supply
cord is damaged, return the appliance to a SINGER service center for
examination, repair or adjustment. Do not attempt to dismantle any part of
the appliance. This should only be done at an authorized SINGER service
center.
3. The partial or total non-respect of the safety instructions in the present
instruction manual will automatically release Singer of any type of
responsibility in case of malfunction of the machine or injuries to persons
or animals.
4. In case of manipulation, repairing or any modification of the machine
made by unqualified persons or in case of improper use, the guarantee
will be automatically cancelled.
Note: Above specifications are subject to change without notice.

4
ENGLISH

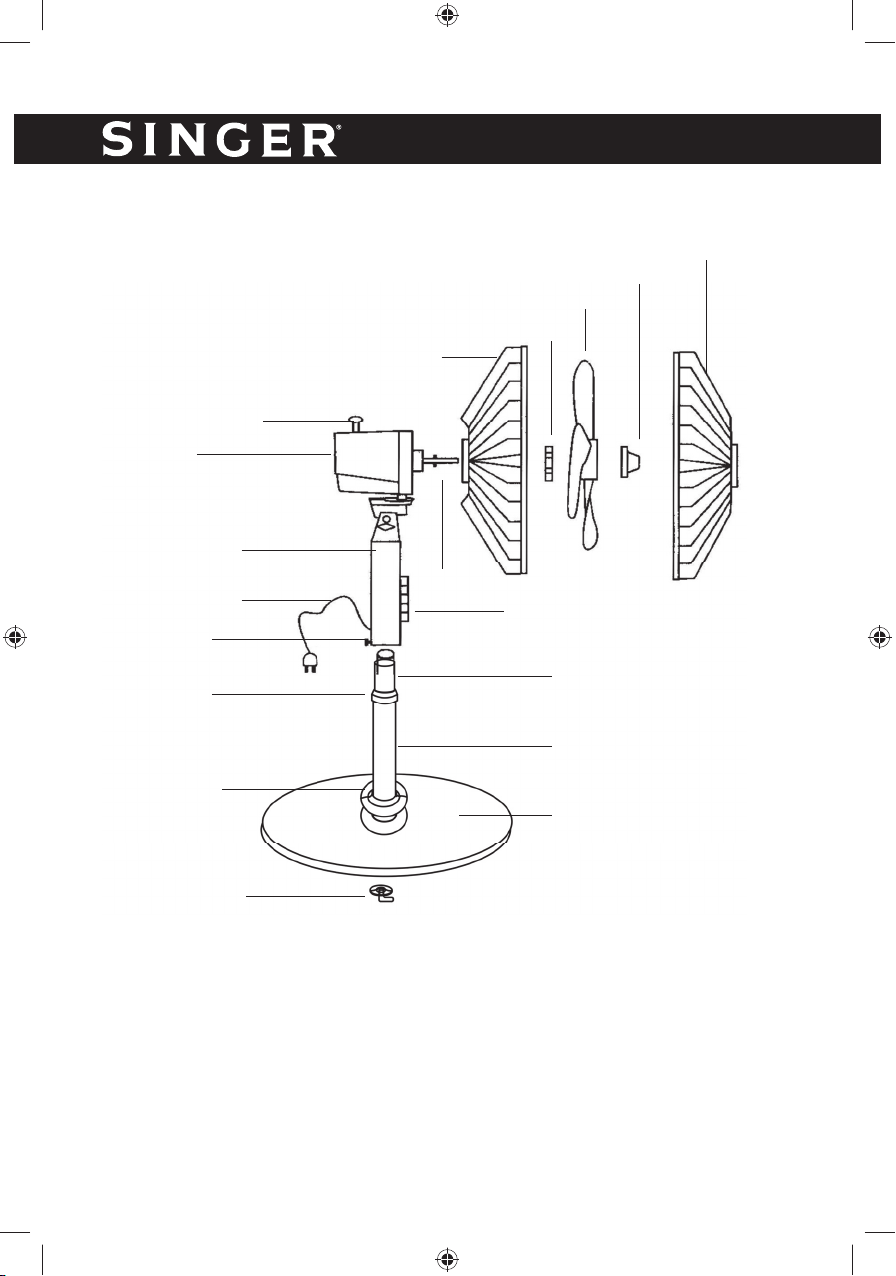

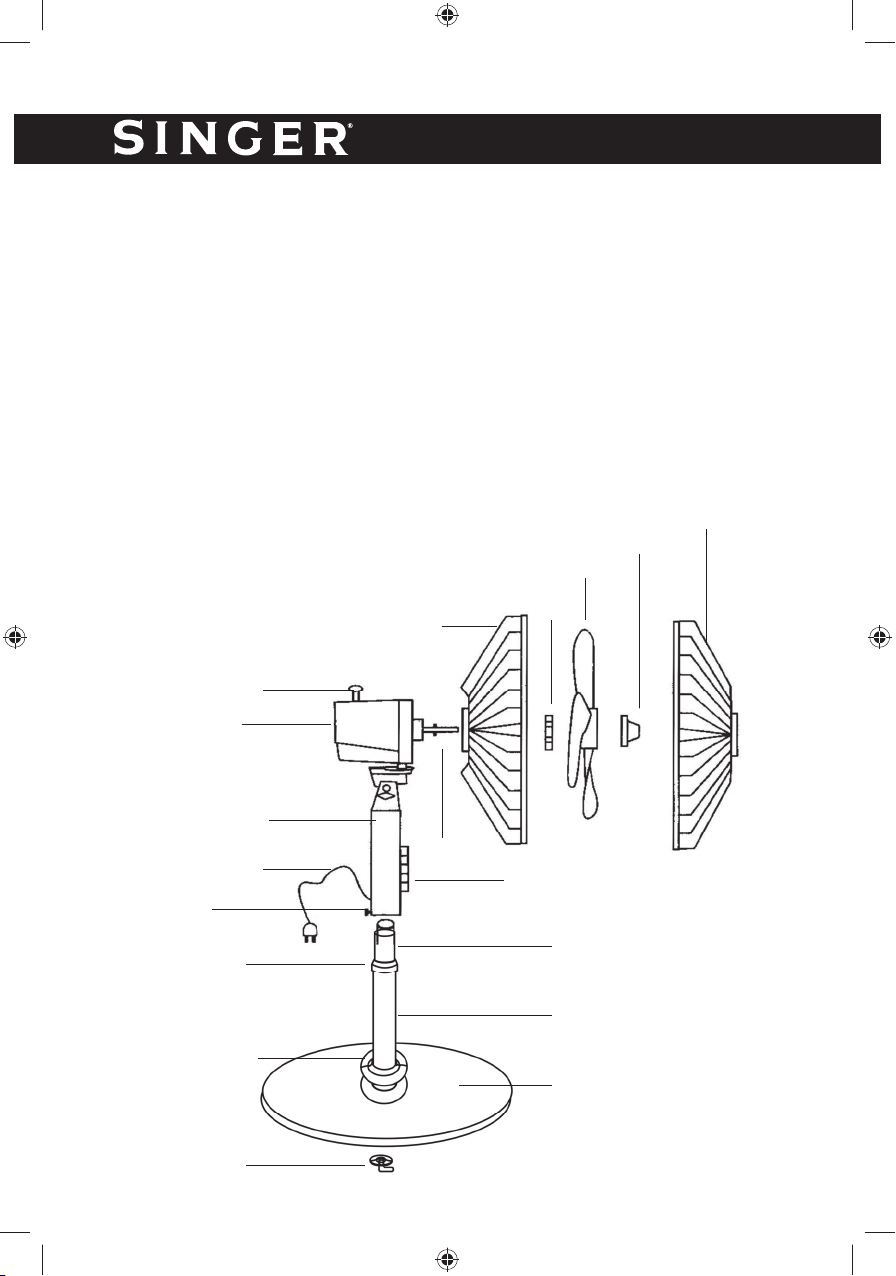

PARTS DESCRIPTION
ASSEMBLY
1. Loosen the blade cap by turning clockwise and rear guard mounting nut by
turning counter clockwise. (Fig1)
2. Put rear grille on motor shaft and secure with rear mounting nut. (Fig2)
3. Slide blade on motor shaft and secure with blade cap by turning
counterclockwise. (Fig3 and Fig 4)
4. Put front grille on rear grille and close clips, and then fix together with screw
and nut provided. (Fig5)
Front grill
Cap
Blade
Nut
Rear grill
Oscillation knob
Motor
Control box
Shaft
Supply cord Switch
Lock nut
Screw B
inner pipe
Base pipe
Base
Base cap
Base screw

5
ENGLISH
5. Loosen the base screw by turning counterclockwise from the base pipe, and
insert the base pipe down the base, the base screw through the base pole
by turning clockwise then tighten the base pipe and the base.
6. Put the base cap on the base, pull the inner pipe out then tighten the lock
nut again.
7. Loosen the control box screw (screw B) by turning counterclockwise, insert
the control box firmly down the inner pipe, and screw the control box screw
by turning clockwise.

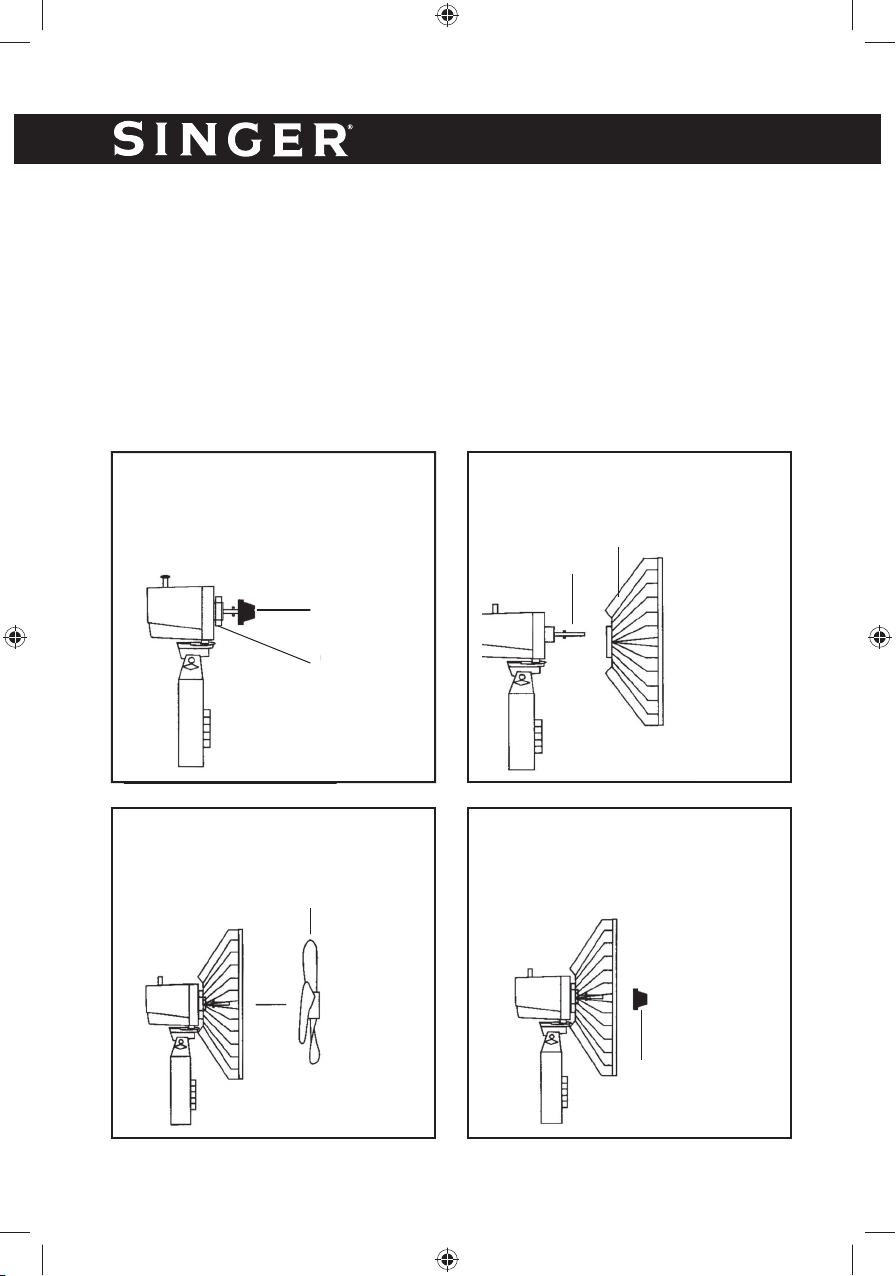

Blade cap
Blade
Guard nut
Unscrew the blade cap by turning
clockwise & rear guard mounting
nut by turninng counnter clockwise
Slide blade on motor shaft
Put rear grille on motor shaft and
secure with guard nut
Screw blade cap on shaft by
turning counnter clockwise
B
l
a
Gu
Fig. 1
Fig. 3
Fig. 2
Fig. 4
Rear grille
Shaft
Blade cap

6
ENGLISH
Put front grille on rear grille and
close clips or scre grille ring to
secure grilles together
Fig. 5
Front grille
CLEANING AND MAINTENANCE
Follow these instructions to care for your fan correctly and safely. Please
remember:
• Always unplug the fan before cleaning or assembly.
• Do not allow water to drip on or into the fan motor housing.
• Be sure to use a soft cloth, moistened with a mild soap solution.
• Do not use any of the following as cleaner, petrol, thinners, or benzene.
FAN STORAGE
Your fan can be stored other partially disassembled or assembled. It is
important to keep it in a safe, dry location.
If stored disassembled, we recommend using the original (or appropriately
sized) box.

7
ENGLISH
TECHNICAL FEATURES
Voltage Frequency Power
230V 50Hz 55W
Maximum fan flow rate (F): 62.90m3/min
Fan power input (P): 52.5W
Service value (SV): 1.20 (m3/min)/W
Measurement standard for service value:
(EU) No 206/2012 + (EU) 2016/2282
IEC 60879:1986/COR1:1992
EN 50564:2011
EN 60704-2-7:1998
EN 60704-1:2010+A11:2012
Standby power consumption (PSB): 0W
Fan sound power level (LWA): 62.2dB(A)
Maximum air velocity (c): 3.46 meters/sec
Seasonal electricity consumption (Q): 16.99
kWh/a

8
ENGLISH
Disposal of old Electrical & Electronic Equipment (Applicable in
the European Union and other European countries with separate
collection systems).
This symbol on the product or on its packaging indicates that this
product shall not be treated as household waste. Instead it shall
be handed over to the applicable collection point for the recycling
of electrical and electronic equipment. By ensuring this product is disposed
of correctly, you will help prevent potential negative consequences for
the environment and human health, which could otherwise be caused by
inappropriate waste handling of this product. The recycling of materials will
help to conserve natural resources. For more detailed information about
recycling of this product, please contact your local city office, your household
waste disposal service or the shop where you purchased the product.
DECLARATION OF CONFORMITY
Herewith, G. E. DIMITRIOU S.A. states that this product, complies with the
requirements of below European directives:
EMC Directive: 2014 / 30 / EU
LVD - Low Voltage Directive: 2014/ 35 / EU
ROHS Directive: 2011 / 65 / EU

9
ΕΛΛΗΝΙΚΑ
ΠΑΡΑΚΑΛΟΥΜΕ ΔΙΑΒΑΣΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΧΡΗΣΕΩΣ
ΠΡΟΣΕΚΤΙΚΑ ΠΡΙΝ ΤΗΝ ΧΡΗΣΗ ΚΑΙ ΚΡΑΤΗΣΤΕ ΤΕΣ
ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ
Ευχαριστούμε για την αγορά του ανεμιστήρα της Singer.
Κάθε προϊόν έχει κατασκευαστεί για να διασφαλίσει ασφά-
λεια και αξιοπιστία. Πριν την πρώτη χρήση, παρακαλούμε να
διαβάσετε αυτές τις οδηγίες προσεκτικά και να τις κρατήσε-
τε για μελλοντική χρήση.
ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ
1. Χρησιμοποιήστε τη συσκευή μόνο για τη χρήση που προο-
ρίζεται.
2. Μη βυθίζετε τη συσκευή ήτη βάση της σε νερό ήοποιοδή-
ποτε άλλο υγρό.
3. Πάντοτε να αποσυνδέετε τον ανεμιστήρα από το ρεύμα
όταν δεν είναι σε λειτουργία ήπριν τον καθαρισμό.
4. Ποτέ μην τραβάτε το καλώδιο για να αποσυνδέσετε από
την πρίζα. Αντίθετα, πιάστε το φις και τραβήξτε το για να
αποσυνδέσετε.
5. Κλείστε τη συσκευή και βγάλτε την από την πρίζα εάν πρό-
κειται να λείψετε για μεγάλο χρονικό διάστημα.
6. Ποτέ μην επιχειρήσετε να βάλετε το δάχτυλό σας ήκά-
ποιο άλλο αντικείμενο μέσα στο κάλυμμα της φτερωτής ή
να ακουμπήσετε τη φτερωτή όταν οανεμιστήρας είναι σε
λειτουργία.
7. Κρατήστε το καλώδιο, τη βάση και τη συσκευή μακριά από
ζεστές επιφάνειες.
8. Ελέγξτε αν ητάση που αναφέρεται στη βάση της συσκευ-
ής ανταποκρίνεται στην τοπική τάση πριν τη συνδέσετε.
9. Κρατήστε τη συσκευή και μέρη της συσκευασίας μακριά
από παιδιά, ηλικιωμένους ήάτομα μειωμένης νοημοσύνης.
10. Χρειάζεται στενή παρακολούθηση όταν ησυσκευή χρησι-

10
ΕΛΛΗΝΙΚΑ
μοποιείται από ήκοντά σε παιδιά.
11. Μην επιχειρήσετε να αποσυναρμολογήσετε οποιοδήποτε
εξάρτημα του ανεμιστήρα. Αυτό μπορεί να γίνει μόνο από
ένα Εξουσιοδοτημένο Κατάστημα Σέρβις της SINGER.
12. Μη χρησιμοποιείτε τη συσκευή αν το καλώδιο, το φις, η
βάση ήηίδια ησυσκευή έχουν υποστεί βλάβη.
13. Αν το καλώδιο ήκάποιο άλλο μέρος της συσκευής έχει
υποστεί βλάβη, θα πρέπει να απευθυνθείτε σε ένα Εξου-
σιοδοτημένο Κατάστημα Σέρβις της SINGER ήνα επι-
κοινωνήσετε με το Κέντρο Εξυπηρέτησης Πελατών της
SINGER.
14. Ησυσκευή προορίζεται μόνο για οικιακή χρήση.
15. Αυτή ησυσκευή δεν προορίζεται για χρήση από παιδιά
και άτομα με μειωμένες σωματικές, αισθητηριακές ή/και
πνευματικές δυνατότητες ήέλλειψη εμπειρίας και γνώ-
σεων, εφόσον δεν υπάρχει εποπτεία ήδεν έχουν δοθεί
οδηγίες σχετικά με την χρήση της συσκευής με ασφαλή
τρόπο και κατανοούν τους κινδύνους που ενέχονται.
16. Τα παιδιά θα πρέπει να επιβλέπονται προκειμένου να δια-
σφαλιστεί ότι δεν παίζουν με τη συσκευή.
ΣΥΝΤΗΡΗΣΗ & ΕΠΙΣΚΕΥΗ
1. Για συντήρηση ήεπισκευή εντός εγγύησης, παρακαλούμε επικοι-
νωνήστε με τα στοιχεία της εταιρίας service που αναφέρονται στο
φύλλο εγγύησης που συνοδεύει το προϊόν.
2. Μην λειτουργείτε τη συσκευή με φθαρμένο καλώδιο ήπρίζα, εάν το
προϊόν δυσλειτουργεί ήέχει πέσει ήέχει υποστεί βλάβη με οποιον-
δήποτε τρόπο. Θα πρέπει να απευθυνθείτε σε ένα Εξουσιοδοτημένο
Κατάστημα Σέρβις της SINGER ήνα επικοινωνήσετε με το Κέντρο
Εξυπηρέτησης Πελατών της SINGER. Μην επιχειρήσετε να αποσυ-
ναρμολογήσετε οποιοδήποτε εξάρτημα του ανεμιστήρα. Αυτό μπο-
ρεί να γίνει μόνο από ένα Εξουσιοδοτημένο Κατάστημα Σέρβις της
SINGER.

11
ΕΛΛΗΝΙΚΑ
3. Ημη τήρηση αυτών των κανονισμών και υποδείξεων που περιγρά-
φονται στο παρόν εγχειρίδιο απαλλάσσει τη Singer από κάθε ευθύνη
σε περίπτωση κακής λειτουργίας ήπρόκλησης βλάβης σε άτομα,
ζώα, κλπ.
4. Ηκακή χρήση ήπαρέμβαση από το χρήστη που δεν επιτρέπονται,
ακυρώνουν αυτομάτως την εγγύηση του προϊόντος.
Σημείωση: Οι παραπάνω προδιαγραφές ενδέχεται να αλλάξουν χωρίς
κάποια προηγούμενη ειδοποίηση.

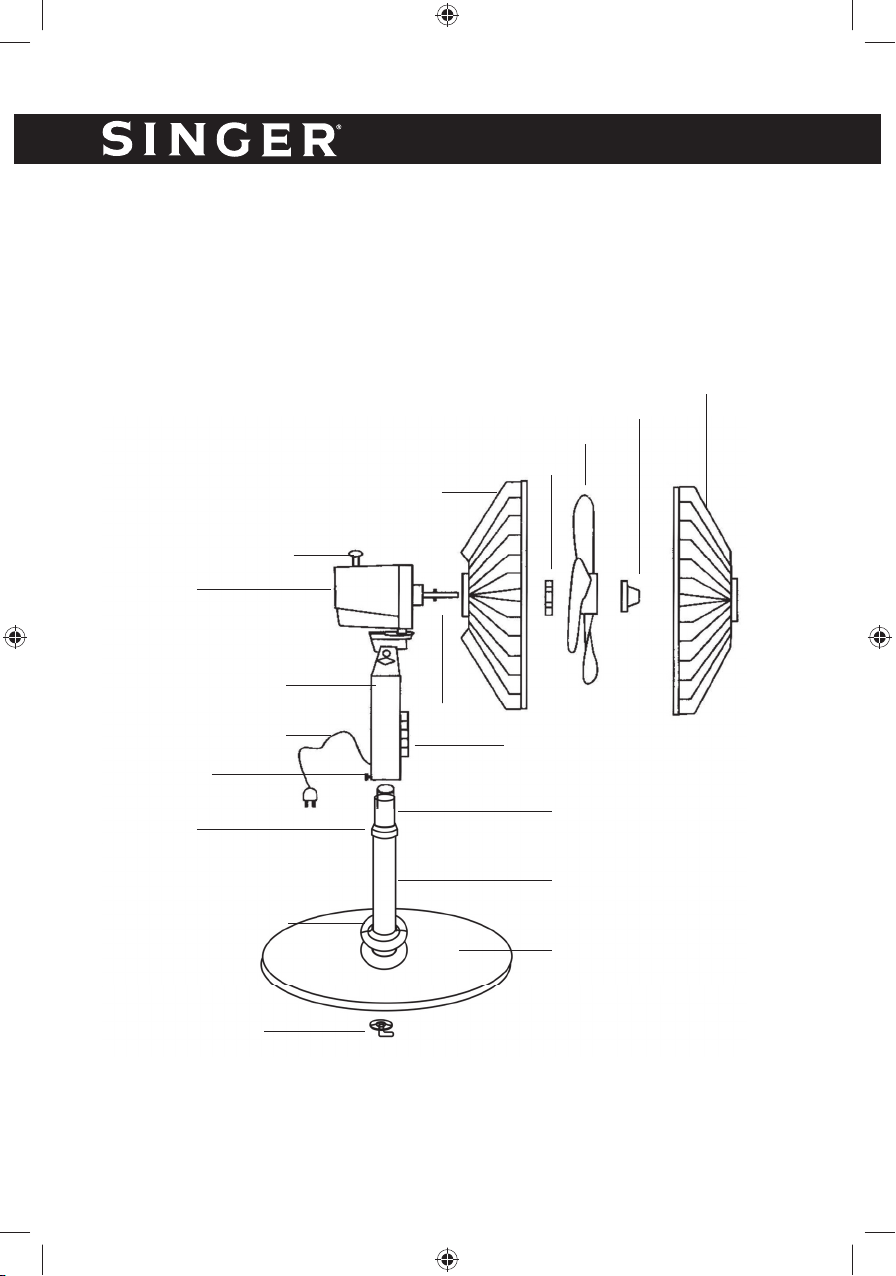

ΜΕΡΗ ΤΗΣ ΣΥΣΚΕΥΗΣ
Μπροστινό πλέγμα
Καπάκι
Φτερωτή
Παξι-
μάδι
Πίσω πλέγμα
Κουμπί
περιστροφής
Κινητήρας
Κουτί ελέγχου
Άξονας
Καλώδιο
τροφοδοσίας
Βίδα Β
Διακόπτης
Παξιμάδι
κλειδώματος
Εσωτερικός σωλήνας
Σωλήνας βάσης
Βάση
Καπάκι βάσης
Βίδα βάσης

12
ΕΛΛΗΝΙΚΑ
ΣΥΝΑΡΜΟΛΟΓΗΣΗ
1. Ξεσφίξτε το καπάκι της φτερωτής περιστρέφοντας δεξιόστροφα και
το παξιμάδι στήριξης του πίσω πλέγματος περιστρέφοντας αριστε-
ρόστροφα. (Εικ.1)
2. Βάλτε το πίσω πλέγμα στον άξονα του κινητήρα και ασφαλίστε με το
παξιμάδι πίσω στήριξης. (Εικ.2)
3. Σύρετε τη φτερωτή στον άξονα του κινητήρα και ασφαλίστε με το κά-
λυμμα της φτερωτής περιστρέφοντας αριστερόστροφα. (Εικ. 3 και 4)
4. Βάλτε το μπροστινό πλέγμα στο πίσω πλέγμα και κλείστε τα κλιπ και
στη συνέχεια στερεώστε μαζί με τη βίδα και το παξιμάδι. (Εικ.5)
5. Ξεβιδώστε τη βίδα βάσης περιστρέφοντας αριστερόστροφα από το
σωλήνα βάσης και εισάγετε το σωλήνα βάσης κάτω από τη βάση, τη
βίδα βάσης μέσω του πόλου βάσης περιστρέφοντας δεξιόστροφα και
στη συνέχεια σφίξτε το σωλήνα βάσης και τη βάση.
6. Βάλτε το καπάκι βάσης στη βάση, τραβήξτε έξω τον εσωτερικό σωλή-
να και στη συνέχεια σφίξτε ξανά το παξιμάδι ασφάλισης.
7. Χαλαρώστε τη βίδα του κιβωτίου ελέγχου (βίδα Β) περιστρέφοντας
αριστερόστροφα, τοποθετήστε το κουτί ελέγχου σταθερά κάτω από
τον εσωτερικό σωλήνα και βιδώστε τη βίδα του κουτιού ελέγχου πε-
ριστρέφοντας δεξιόστροφα.
Καπάκι
φτερωτής
Παξιμάδι
Ξεσφίξτε το καπάκι της φτε-
ρωτής περιστρέφοντας δε-
ξιόστροφα και το παξιμάδι
στήριξης του πίσω πλέγματος
περιστρέφοντας αριστερό-
στροφα.
Βάλτε το πίσω πλέγμα στον
άξονα του κινητήρα και ασφα-
λίστε με το παξιμάδι πίσω στή-
ριξης.
Κα
φ
τ
Πα
Εικ. 1 Εικ. 2
Πίσω πλέγμα
Άξονας

13
ΕΛΛΗΝΙΚΑ
ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ
Ακολουθήστε αυτές τις οδηγίες για να φροντίσετε σωστά και με ασφά-
λεια τον ανεμιστήρα σας. Θυμηθείτε:
• Αποσυνδέετε πάντα τον ανεμιστήρα πριν από τον καθαρισμό ήτη συ-
ναρμολόγηση.
• Μην αφήνετε νερό να στάζει πάνω ήμέσα στο περίβλημα του κινητή-
ρα του ανεμιστήρα.
• Φροντίστε να χρησιμοποιήσετε ένα μαλακό πανί, βρεγμένο με ήπιο
Βάλτε το μπροστινό πλέγμα
στο πίσω πλέγμα και κλείστε τα
κλιπ ήτον δακτύλιο βίδας για
να στερεώσετε τις γρίλιες μαζί.
Εικ. 5
Μπροστινό πλέγμα
Φτερωτή
Σύρετε τη φτερωτή στον άξονα
του κινητήρα
Βιδώστε με το κάλυμμα της
φτερωτής περιστρέφοντας
αριστερόστροφα.
Εικ. 3 Εικ. 4
Καπάκι

14
ΕΛΛΗΝΙΚΑ
διάλυμα σαπουνιού.
• Μην χρησιμοποιείτε κανένα από τα παρακάτω ως καθαριστικό, βενζί-
νη, αραιωτικά ήβενζόλιο.
ΑΠΟΘΗΚΕΥΣΗ ΑΝΕΜΙΣΤΗΡΑ
Οανεμιστήρας σας μπορεί να αποθηκευτεί είτε μερικώς αποσυναρμο-
λογημένος ήσυναρμολογημένος. Είναι σημαντικό να διατηρηθεί σε
ασφαλή, ξηρή τοποθεσία.
Εάν αποθηκευτεί αποσυναρμολογημένο, σας συνιστούμε να χρησιμο-
ποιήσετε το αρχικό (ήτο κατάλληλο μέγεθος) κουτί.
ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ
Ισχύς Τάση Κατανάλωση Ισχύος
230V 50Hz 55W
Μέγιστη ταχύτητα ροής του ανεμιστήρα (F): 62.90m3/
min
Ισχύς ανεμιστήρα (P): 52.5W
Μέγιστη ταχύτητα ροής/ισχύς (SV=Service Value): 1.20
(m3/min)/W
Ευρωπαϊκή οδηγία μέτρησης του service value:
(EU) No 206/2012 + (EU) 2016/2282
IEC 60879:1986/COR1:1992
EN 50564:2011
EN 60704-2-7:1998
EN 60704-1:2010+A11:2012
Κατανάλωση ρεύματος στη θέση αναμονής (PSB): 0W
Επίπεδο θορύβου ανεμιστήρα (LWA): 62.2dB(A)
Μέγιστη ταχύτητα αέρα (c): 3.46 meters/sec
Εποχιακή κατανάλωση ηλεκτρικής ενέργειας (Q): 16.99
kWh/a

15
ΕΛΛΗΝΙΚΑ
Αποκομιδή Παλαιού Ηλεκτρικού & Ηλεκτρονικού Εξοπλισμού
(Ισχύει στην Ευρωπαϊκή Ένωση και άλλες Ευρωπαϊκές χώρες με
συστήματα επιλεκτικής συλλογής απορριμμάτων).
Το σύμβολο αυτό επάνω στο προϊόν ήστη συσκευασία
του σημαίνει ότι το προϊόν δεν πρέπει να πεταχτεί μαζί
με τα οικιακά απορρίμματα αλλά πρέπει να παραδοθεί
σε ένα κατάλληλο σημείο συλλογής ηλεκτρικού και ηλεκτρονικού
υλικού προς ανακύκλωση. Εξασφαλίζοντας τη σωστή αποκομιδή του
προϊόντος βοηθάτε στην πρόληψη πιθανών αρνητικών επιπτώσεων στο
περιβάλλον και την υγεία. Ηανακύκλωση των υλικών θα βοηθήσει στην
εξοικονόμηση φυσικών πόρων. Για περισσότερες πληροφορίες σχετικά
με την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε
με τις υπηρεσίες καθαριότητας του δήμου σας ήτο κατάστημα όπου
αγοράσατε το προϊόν.
ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ
Με την παρούσα, ηΓ. Ε. ΔΗΜΗΤΡΙΟΥ Α.Ε.Ε., δηλώνει ότι ηπαρούσα
συσκευή συμμορφώνεται προς τις ουσιώδεις απαιτήσεις και τις λοιπές
διατάξεις των παρακάτω Ευρωπαϊκών οδηγιών:
EMC Directive: 2014 / 30 / EU
LVD - Low Voltage Directive: 2014/ 35 / EU
ROHS Directive: 2011 / 65 / EU

16
БЪЛГАРСКИ
МОЛЯ, ПРОЧЕТЕТЕ ТЕЗИ ИНСТРУКЦИИ ВНИМА-
ТЕЛНО ПРЕДИ ИЗПОЛЗВАЙТЕ ИГИ ЗАПАЗЕТЕ ЗА
БЪДЕЩИ СПРАВКИ..
Благодарим ви, че закупихте вентилатор на Singer. Всяка
единица епроизведена, за да гарантира безопасност ина-
деждност. Преди първа употреба, моля, прочетете внима-
телно тези инструкции иги запазете за бъдещи справки.
ВАЖНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ
1. Използвайте уреда само по предназначение.
2. Не потапяйте уреда или основата във вода или друга
течност.
3. Винаги изключвайте вентилатора от основното захран-
ване, когато не се използва ипреди почистване.
4. Никога не издърпвайте кабела, за да го изключите от
контакта. Вместо това извадете щепсела, като издър-
пате щепсела от контакта.
5.
Изключете захранването ииздърпайте щепсела, когато
излизате дълго време.
6. Никога не се опитвайте да пъхате пръста си идруги
предмети вжалузите или задната решетка, когато вен-
тилаторът работи.
7. Пазете кабела, основата иуреда далеч от горещи по-
върхности.
8. Проверете дали напрежението, посочено на основата
на уреда, съответства на местното мрежово напреже-
ние, преди да свържете уреда.
9. Дръжте уреда иопаковъчните материали далеч от лица
(включително деца) снамалени физически възможнос-
ти или липса на опит изнания.
10. Необходим естрог надзор, когато уредът се използва
от деца или вблизост до деца.

17
БЪЛГАРСКИ
11. Не се опитвайте да демонтирате никоя част от вен-
тилатора на бюрото. Това трябва да се прави само в
сервизен център на SINGER.
12. Не използвайте уреда, ако кабелът, щепселът, осно-
вата или самият уред са повредени.
13. Ако кабелът или друга част са повредени, трябва да
се свържете свсеки сервизен център на SINGER или
клиентски сервиз на SINGER.
14. Уредът епредназначен само за битова употреба.
15. Този уред не епредназначен за употреба от лица
(включително деца) снамалени физически, сензорни
или умствени способности или липса на опит изна-
ния, освен ако не са получили надзор или инструкции
относно използването на уреда от лице, отговорно за
тяхното безопасност.
16. Децата трябва да бъдат под наблюдение, за да се га-
рантира, че не си играят суреда.
СЕРВИЗ & ПОДДРЪЖКА
1. За поддръжка или гаранционен сервиз, моля свържете се със сер-
виза, посочен вгаранционната карта, която придружава продукта.
2. Не работете суреда: сповреден кабел или щепсел, ако уреда е
неизправен или еизпускан, или има видима повреда. Трябва да се
свържете сЦентъра за обслужване на клиенти исоторизирания
сервиз на SINGER. Не се опитвайте да разглобявате която ида е
част на уреда. Това може да бъде направено само от оторизиран
сервизен център на SINGER.
3. Неспазването на тези наредби иинструкции, описани втова ръко-
водство освобождава Singer от отговорност вслучай на повреда
или щети нанесени от хора, животни идр.
4. Неправилната употреба или намеса от потребителя или трети лица
не еразрешена иавтоматично обезсилва гаранцията на продукта.

18
БЪЛГАРСКИ
Забележка: Горните спецификации подлежат на промяна без предиз-
вестие.
МОЛЯ, ПРОЧЕТЕТЕ ИЗАПАЗЕТЕ ТЕЗИ ВАЖНИ ИНСТРУКЦИИ ЗА
БЕЗОПАСНОСТ.
ОПИСАНИЕ НА ЧАСТИТЕ
МОНТАЖ
1. Разхлабете капачката на острието, като завъртите по посока на
часовниковата стрелка изакрепващата гайка на задния предпазител,
като завъртите обратно на часовниковата стрелка. (Фиг. 1)
Преден реветка
Капачка
Острие
Гайка
Задна решетка
Копче за трептене
Мотор
Контролен панел
Вал
Захранващ кабел Превключване
Гайка
Винт B
Вътрешна тръба
Основна тръба
Основа
Основна капачка
Основен винт

19
БЪЛГАРСКИ
2. Поставете задната решетка на вала на двигателя иязакрепете със
задна гайка за закрепване. (Фиг. 2)
3. Плъзнете острието на вала на двигателя иго закрепете скапачка на
острието, като го завъртите обратно на часовниковата стрелка. (Фиг.
3 иФиг. 4)
4. Поставете предната решетка на задната решетка изатворете скобите
ислед това фиксирайте заедно спредоставените винт игайка. (Фиг.
5)
5. Разхлабете основния винт, като завъртите обратно на часовниковата
стрелка от основната тръба, ивкарайте основната тръба надолу по
основата, основния винт през основния полюс, като завъртите по
посока на часовниковата стрелка, след което затегнете основната
тръба иосновата.
6. Поставете капачката на основата върху основата, издърпайте
вътрешната тръба, след което отново затегнете гайката.
7. Разхлабете винта на контролната кутия (винт B), като завъртите
обратно на часовниковата стрелка, поставете контролната кутия
плътно надолу по вътрешната тръба изавийте винта на контролната
кутия, като завъртите по посока на часовниковата стрелка.
капачка
Гайка
развийте капачката на острие-
то чрез завъртане по посока
на часовниковата стрелка и
закрепващата гайка на задния
предпазител чрез завърта-
не обратно на часовниковата
стрелка
поставете задната решетка
на вала на двигателя иго
закрепете със защитна гайка
ка
Г
а
Фиг. 1 Фиг. 2
задна решетка
Вал

20
БЪЛГАРСКИ
поставете предната решетка
на задната решетка изатворе-
те скобите или винтовия реше-
тъчен пръстен, за да фиксира-
те решетките заедно
Fig. 5
предна решетка
острие
плъзнете острието на вала на
двигателя
завийте капачката на острието
на вала чрез завъртане обратно
на часовниковата стрелка
Фиг. 3 Фиг. 4
капачка
