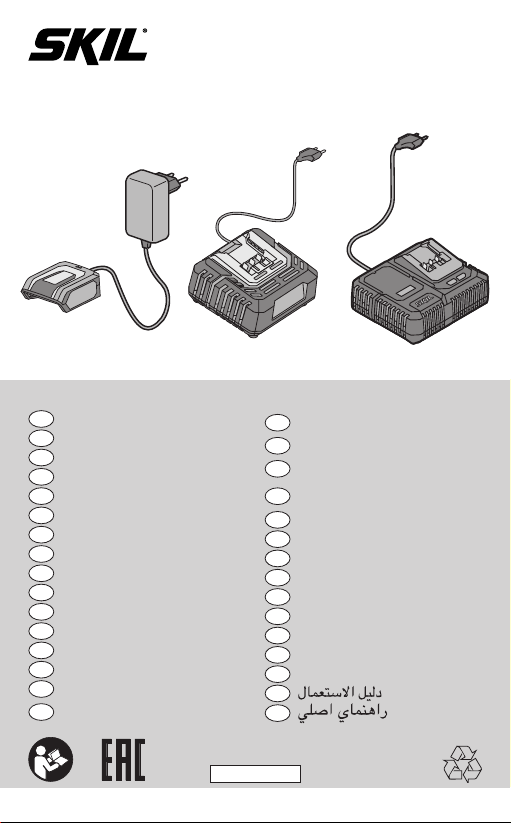

Skil 3122 User manual

www.skil.com
SKIL BV - Konijnenberg 62 09/18 2340339034
4825 BD Breda - The Netherlands

ОРИГІНАЛЬНА ІНСТРУКЦІЯ
З ЕКСПЛУАТАЦІЇ

ΠΡΩΤΟΤΥΠΟ Ο∆ΗΓΙΩΝ ΧΡΗΣΗΣ

INSTRUCŢIUNI DE FOLOSIRE
ORIGINALE

ОРИГИНАЛНО РЪКОВОДСТВО
ЗА ЕКСПЛОАТАЦИЯ

PÔVODNÝ NÁVOD NA POUŽITIE

ORIGINALNE UPUTE ZA RAD

ORIGINALNO UPUTSTVO ZA RAD

IZVIRNA NAVODILA

ALGUPÄRANE KASUTUSJUHEND

ORIĢINĀLĀ LIETOŠANAS PAMĀCĪBA

ORIGINALI INSTRUKCIJA

ИЗВОРНО УПАТСТВО ЗА РАБОТА

UDHËZIMET ORIGJINALE



ORIGINAL INSTRUCTIONS

NOTICE ORIGINALE

ORIGINALBETRIEBSANLEITUNG

ORIGINELE GEBRUIKSAANWIJZING

BRUKSANVISNING I ORIGINAL

ORIGINAL BRUGSANVISNING

ORIGINAL BRUKSANVISNING

ALKUPERÄISET OHJEET

MANUAL ORIGINAL

MANUAL ORIGINAL

ISTRUZIONI ORIGINALI

EREDETI HASZNÁLATI UTASÍTÁS

PŮVODNÍM NÁVODEM K POUŽÍVÁNÍ

ORİJİNAL İŞLETME TALİMATI

INSTRUKCJA ORYGINALNA

ПОДЛИННИК РУКОВОДСТВА ПО
ЭКСПЛУАТАЦИИ
4
6
8
10
13
15
17
19
21
23
26
28
30
32
34
37
40
51
53
55
57
59
61
64
66
68
CHARGER
3122 (CR1*3122**)
3123 (CR1*3123**)
3124 (CR1*3124**)
43
46
48
77
76

2
3122
1
3123
3124
ʿʿʽ
Ƙ
ʿˁʽ
20V
2400 mA
ʽƓ˂ʾÿ
˃ʽ
¹ÌÌ
ʿʿʽ
Ƙ
ʿˁʽ
21V
6000 mA
ʽƓ˄ˆÿ
ʾ˂ʽ
¹ÌÌ
ʿʿʽ
Ƙ
ʿˁʽ
20V
400 mA
ʽƓʾˁÿ
ʾʿ
¹ÌÌ
22.0 Ah 2.5 Ah 4.0 Ah 5.0 Ah
3122 60 min 75 min 120 min 150 min
3123 30 min 40 min 50 min 60 min
3124 300 min 375 min 600 min 750 min
ʿƖʽ
ˀƖʾ˂
3
76
4 5
8

3
3123
9a
9b
9
9
c
d
3122 3124
BA
BA
B
A

4
them in the safe
operation of the
charger and
they understand
the associated
dangers (otherwise,
there is a danger of
operating errors and
injuries)
• Supervise children
(this will ensure that
children do not play
with the charger)
• Cleaning and user
maintenance of
the battery charger
shall not be made
by children without
supervision
• Always check that the supply voltage
is the same as the voltage indicated
on the nameplate of the charger
• In case of electrical or mechanical
malfunction, immediately switch o
the tool or unplug charger from power
source
• Only use SKIL battery packs
BR1*31**** with this charger
• Do not touch the contacts in the
charger
• Do not expose tool/charger/battery
to rain
• Do not charge battery in damp or wet
environments
• Do not use charger when damaged
• Do not use charger when cord or plug
is damaged; it must be replaced by
a specially prepared cord available
through the service organization
• Do not use battery when damaged; it
should be replaced immediately
a
Charger 3122/3123/3124
INTRODUCTION
• This charger is intended for charging
SKIL battery packs BR1*31****
• This tool is not intended for
professional use
• Read and save this instruction manual
3
TECHNICAL DATA 12
Charging time depending on the
battery capacity (in Ah, indicated on the
nameplate of the battery) 2
SAFETY
SPECIFIC SAFETY
INSTRUCTIONS FOR
CHARGERS
• This charger
can be used by
children aged 8
and above and
by persons who
have physical,
sensory or mental
limitations or a
lack of experience
or knowledge
if a person
responsible
for their safety
supervises them
or has instructed

5
charged at any time (interrupting
the charging procedure does not
damage the battery)
-the lithium-ion battery does not
have to be empty before charging
(no “memory-eect" as with nickel-
cadmium batteries)
-while charging, the charger and the
battery may become warm to touch;
this is normal and does not indicate
a problem
-ensure that the outside surface of
the battery is clean and dry before
inserting into charger
-if you anticipate long periods of non-
use for the tool, it is best to unplug
the charger from its power source
-a signicantly reduced working
period after charging indicates that
the battery is worn out and should
be replaced
MAINTENANCE / SERVICE
• Keep charger clean
-clean charging contacts in charger
with alcohol or contact cleaner
! unplug charger from power
source before cleaning
• If the charger should fail despite the
care taken in manufacturing and
testing procedures, repair should be
carried out by an after-sales service
centre for SKIL power tools
-send the charger undismantled
together with proof of purchase to
your dealer or the nearest SKIL
service station (addresses as well
as the service diagram of the tool
are listed on www.skil.com)
• Be aware that damage due to overload
or improper handling of the product
will be excluded from the warranty
(for the SKIL warranty conditions see
www.skil.com or ask your dealer)
ENVIRONMENT
• Do not dispose of electric tools,
accessories and packaging
together with household waste
material (only for EU countries)
-in observance of European Directive
2012/19/EC on waste of electric
and electronic equipment and its
• Do not disassemble charger
• Do not attempt to recharge non-
rechargeable batteries with the
charger
• Permitted ambient temperature
(charger):
-when charging 4...40°C
-during operation –20...+50°C
-during storage –20...+50°C

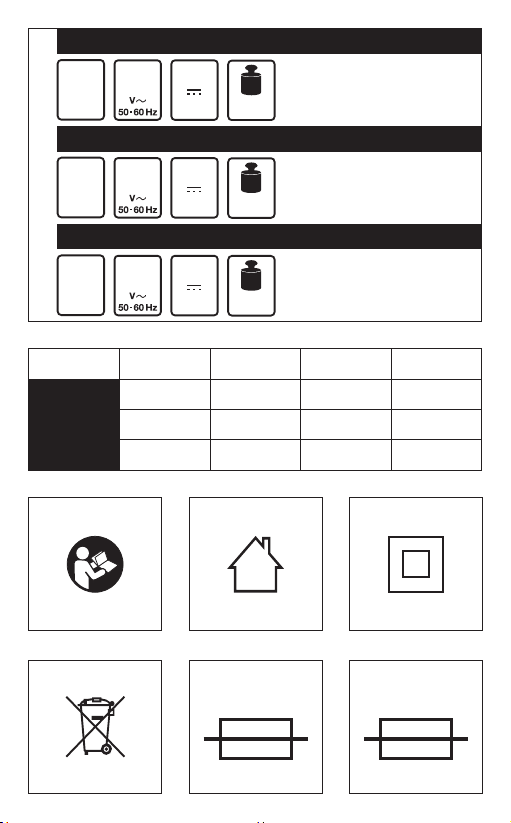

EXPLANATION OF SYMBOLS ON
CHARGER
3 Read the instruction manual before
use
4 Only use the charger indoors
5 Double insulation (no earth wire
required)
6 Do not dispose of electric tools and
batteries together with household
waste material
7 Time lag fuse (3122/3124)
8 Time lag fuse (3123)
USE
• Charging battery 9
-remove battery from tool
-connect charger to power source as
illustrated 9a
-both lights A and B turn on for 1
second and then turn o again 9b
-insert battery into charger as
illustrated 9c
-green light A starts ashing
indicating that the battery is being
charged 9b
-when the battery is fully charged
and green light A turns on 9d
-remove battery from charger as
illustrated 9d
! remove battery from charger
after charging period has ended
thereby lengthening the service
life of the battery
IMPORTANT:
-if red light B starts ashing after
inserting a battery, this means that
the battery is damaged and should
be replaced 9b
-if red light B turns on after inserting
a battery, this may mean that
the battery is too cold or too hot
(charger only charges batteries
when its temperature is between
4°C and 40°C) 9b
-the lithium-ion battery can be

6
mental ou
manquant
d’expérience ou
de connaissances,
lorsque ceux-ci
sont sous la
surveillance
d’une personne
responsable de
leur sécurité ou
après avoir reçu
des instructions
sur la façon
d’utiliser le
chargeur en
toute sécurité
et après avoir
bien compris les
dangers inhérents
à son utilisation
(sinon, il existe un
risque de blessures
et d’utilisation
inappropriée)
• Ne laissez pas
les enfants sans
surveillance (veillez
à ce que les enfants
ne jouent pas avec le
chargeur)
• Les enfants
ne doivent
implementation in accordance with
national law, electric tools that have
reached the end of their life must be
collected separately and returned
to an environmentally compatible
recycling facility
-symbol 6 will remind you of this
when the need for disposing occurs
b
Chargeur 3122/3123/3124
INTRODUCTION
• Le chargeur est conçu pour des
batteries rechargeables SKIL
BR1*31****
• Cet outil n’est pas conçu pour un
usage professionnel
• Lisez et conservez ce manuel
d’instruction 3
CARACTERISTIQUES
TECHNIQUES 12
Le temps de charge dépend de la
capacité de la batterie (en Ah, indiqué sur
la plaquette signalétique de la batterie) 2
SECURITE
INSTRUCTIONS SPECIFIQUES
DE SECURITE RELATIVES AUX
CHARGEURS
• Ce chargeur peut
être utilisé par les
enfants (âgés d’au
moins 8 ans) et
par les personnes

handicap
physique,
sensoriel ou

7
7 Fusible du déclencheur (3122/3124)
8 Fusible du déclencheur (3123)
UTILISATION
• Chargement de la batterie 9
-retirez la batterie de l’outil
-branchez le chargeur sur une prise
secteur comme illustré 9a
-les deux voyants A B s’allument
pendant 1 seconde et puis
s’éteignent 9b
-insérez la batterie dans le chargeur
comme dans l’illustration 9c
-le voyant vert A commence à
clignoter indiquant que la batterie
est en charge 9b
-lorsque la batterie est entièrement
chargée, le voyant vert A s’allume
9d
-retirez la batterie du chargeur
comme dans l’illustration 9c
! retirez la batterie du chargeur

charge rallongant ainsi la durée
de vie de la batterie
IMPORTANT:
-si le voyant rouge B commence
à clignoter après avoir inséré la
batterie, cela signie que la batterie
est endommagée et qu’elle doit être
remplacée 9b
-si le voyant rouge B s’allume après
avoir inséré la batterie, cela peut
signier que la batterie est trop
froide ou trop chaude (le chargeur
charge uniquement des batteries
lorsque sa température est
comprise entre 4° et 40°) 9b
-la batterie ion-lithium peut être
chargée à tout moment (l’arrêt de
la charge n’endommage pas la
batterie)
-la batterie ion-lithium ne doit pas
nécessairement être vide avant que
vous ne la rechargiez (il n’y a pas
d’"eet mémoire" comme avec les
batteries nickel-cadmium)
-en chargeant, le chargeur et la
batterie peuvent devenir chaud au
toucher; cette situation est tout à
fait normale et n’indique pas un
problème
-s’assurez que l’extérieur de la
batterie est propre et sec avant de la
pas nettoyer
le chargeur ou

travaux d’entretien
sans surveillance
• Contrôlez toujours si la tension
secteur correspond à la tension
indiquée sur la plaquette signalétique
du chargeur
• En cas d’anomalie électrique ou
mécanique, coupez immédiatement
l’outil ou débranchez le chargeur du
secteur
• Utilisez uniquement les batteries SKIL
BR1*31**** avec ce chargeur
• Ne touchez pas les contacts du
chargeur
• N’exposez jamais l’outil/le chargeur/la
batterie à la pluie
• Ne chargez pas la batterie dans un
environnement humide
• N’utilisez jamais un chargeur
endommagé
• N’utilisez jamais de chargeur avec
un câble ou une che endommagé;
il doit être remplacé par un cordon
spécialement préparé disponible par
le biais du service d’assistance
• Ne pas utilisez la batterie lorsque
celle-ci est endommagée; remplacez-
la au plus vite
• Ne démontez pas le chargeur
• Ne tentez pas de recharger des
batteries non-rechargeables avec le
chargeur
• Plage de températures autorisées
(chargeur) :
-pendant la charge 4...40°C
-pendant le fonctionnement
–20...+50°C
-pour le stockage –20...+50°C
EXPLICATION DES SYMBOLES SUR
LE CHARGEUR
3 Veuillez lire le mode d’emploi avant
d’utiliser l’outil
4 Utilisez le chargeur uniquement à
l’intérieur
5 Double-isolation (ne nécessite pas de
mise à la terre)
6 Ne jetez pas les outils électriques et
les piles dans les ordures ménagères

8
-le symbole 6 vous le rappellera
au moment de la mise au rebut
de l’outil
c
Ladegerät 3122/3123/3124
EINLEITUNG
• Dieses Ladegerät ist zum Laden
von SKIL Akkupacks BR1*31******
geeignet
• Dieses Werkzeug eignet sich nicht für
den professionellen Einsatz
• Bitte diese Bedienungsanleitung
sorgfältig lesen und aufbewahren 3
TECHNISCHE DATEN 12
Ladezeit hängt von der Batteriekapazität
ab (in Ah, angegeben auf dem
Typenschild des Akkus) 2
SICHERHEIT
WICHTIGE
SICHERHEITSANWEISUNGEN
FÜR LADEGERÄTE
• Dieses Ladegerät
kann von Kindern
ab 8 Jahren und
Personen mit
eingeschränkten
physischen,
sensorischen
oder geistigen
Fähigkeiten oder
mangelnder
Erfahrung und
Wissen benutzt
werden, wenn
placer dans le chargeur
-si vous prévoyez de ne pas utiliser
l’outil pendant quelques temps, il
serait préférable de débrancher le
chargeur du secteur
-si l’outil ne fonctionne pas pendant
susamment longtemps une fois
chargé, cela signie que la batterie
est usée et doit être remplacée
ENTRETIEN / SERVICE

• Maintenez le chargeur propre
-nettoyez les contacteurs du
chargeur avec de l’alcool ou un
produit spécial
! débranchez le chargeur du
secteur avant de le nettoyer
• Si, malgré tous les soins apportés à la
fabrication et au contrôle du chargeur,
celui ci devait avoir un défaut, la
réparation ne doit être conée qu’à
une station de service après-vente
agréée pour outillage SKIL
-retournez le chargeur non démonté
avec votre preuve d’achat au
distributeur ou au centre de service
après-vente SKIL le plus proche (les
adresses ainsi que la vue éclatée de
l’outil gurent sur www.skil.com)
• Veuillez noter que tout dégât causé
par une surcharge ou une mauvaise
utilisation du produit ne sera pas
couvert par la garantie (pour connaître
les conditions de la garantie SKIL,
surfez sur www.skil.com ou adressez-
vous à votre revendeur)
ENVIRONNEMENT
• Ne jetez pas les outils électriques,
les accessoires et l’emballage
dans les ordures ménagères (pour
les pays européens uniquement)
-conformément à la directive
européenne 2012/19/EG relative
aux déchets d’équipements
électriques ou électroniques, et à
sa transposition dans la législation
nationale, les outils électriques usés
doivent être collectés séparément
et faire l’objet d’un recyclage
respectueux de l’environnement

9
übereinstimmt
• Im Falle von atypischem Verhalten
oder Fremdgeräuschen schalten Sie
das Werkzeug sofort aus oder ziehen
Sie den Netzstecker des Ladegeräts
aus der Steckdose
• Verwenden Sie nur SKIL Akkupacks
BR1*31****** mit diesem Ladegerät
• Die Kontakte im Ladegerät nicht
berühren
• Setzen Sie das Werkzeug/Ladegerät/
Batterie niemals dem Regen aus
• Die Batterie nicht in einer feuchten
oder nassen Umgebung auaden
• Beschädigte Ladegeräte nicht in
Betrieb nehmen
• Ladegerät nicht weiter verwenden,
wenn Kabel oder Stecker beschädigt
sind; es muss durch ein speziell
vorbereitetes Kabel ersetzt werden,
das über die Serviceorganisation
erhältlich ist
• Beschädigte Batterien nicht weiter
verwenden, sondern sofort ersetzen
• Zerlegen Sie niemals das Ladegerät
• Nicht versuchen, nicht-auadbare
Batterien mit dem Ladegerät zu laden
• Erlaubte Umgebungstemperatur
(Ladegerät):
-beim Laden 4...40°C
-beim Betrieb –20...+50°C
-bei Lagerung –20...+50°
ERKLÄRUNG DER SYMBOLE AUF
DEM LADEGERÄT
3 Die Bedienungsanleitung vor dem
Gebrauch lesen
4 Das Ladegerät nur in Innenräumen
benutzen
5 Doppelte Isolierung (kein Erdleiter
erforderlich)
6 Elektrowerkzeuge und Batterien nicht
in den Hausmüll werfen
7 Verzögerungssicherung (3122/3124)
8 Verzögerungssicherung (3123)
BEDIENUNG
• Auaden des Akkus 9
-die Batterie aus dem Werkzeug
herausnehmen
-Ladegerät wie dargestellt an die
Netzspannung anschließen 9a
-beide Lampen A und B schalten
sich für 1 Sekunde ein und wieder
aus 9b
sie durch eine für
ihre Sicherheit
verantwortliche
Person
beaufsichtigt
werden oder von
dieser im sicheren
Umgang mit
dem Ladegerät
eingewiesen
worden sind
und die damit
verbundenen
Gefahren
verstehen
(andernfalls besteht
die Gefahr von
Fehlbedienung und
Verletzungen)
• Beaufsichtigen Sie
Kinder (damit wird
sichergestellt, dass
Kinder nicht mit dem
Ladegerät spielen)
• Die Reinigung
und Wartung des
Ladegerätes durch
Kinder darf nicht
ohne Aufsicht
erfolgen
• Stets nachprüfen, dass die
Netzspannung mit der auf dem
Typenschild des Ladegeräts
angegebenen Spannung

10
WARTUNG / SERVICE
• Ladegerät sauber halten
-säubern Sie die Kontakte des
Ladegeräts entweder mit Alkohol
oder Kontaktreiniger
! den Netzstecker des Ladegeräts
aus der Steckdose ziehen, bevor
Sie das Ladegerät säubern
• Sollte das Ladegerät trotz sorgfältiger
Herstellungs- und Prüfverfahren
einmal ausfallen, ist die Reparatur von
einer autorisierten Kundendienststelle
für SKIL-Elektrowerkzeuge ausführen
zu lassen
-das Ladegerät unzerlegt,
zusammen mit dem Kaufbeleg,
an den Lieferer oder die nächste
SKIL-Vertragswerkstätte
senden (die Anschriften so wie
die Ersatzteilzeichnung des
Werkzeuges nden Sie unter
www.skil.com)
• Beachten Sie, dass Überlastung
oder unsachgemäßer Gebrauch des
Produkts zum Erlöschen der Garantie
führt (die SKIL-Garantiebedingungen
nden Sie unter www.skil.com oder
fragen Sie Ihren Händler)
UMWELT
• Elektrowerkzeuge, Zubehör
und Verpackungen nicht in den
Hausmüll werfen (nur für EU-Länder)
-gemäss Europäischer Richtlinie
2012/19/EG über Elektro- und
Elektronik- Altgeräte und
Umsetzung in nationales
Recht müssen nicht mehr
gebrauchsfähige Elektrowerkzeuge
getrennt gesammelt und einer
umweltgerechten Wiederververtung
zugeführt werden
-hieran soll Sie Symbol 6 erinnern
d
Oplader 3122/3123/3124
INTRODUCTIE
• Deze oplader is bedoeld voor het
opladen van SKIL-accu's BR1*31****
• Deze machine is niet bedoeld voor
professioneel gebruik
-Batterie wie abgebildet in das
Ladegerät einführen 9c
-grüne Lampe A blinkt und zeigt
damit an, dass die Batterie geladen
wird 9b
-wenn die Batterie vollständig
geladen ist und die grüne Lampe A
leuchtet 9d
-Batterie wie abgebildet aus dem
Ladegerät entnehmen 9c
! die Batterie sollte nach
Beendigung des Ladevorganges
vom Ladegerät genommen
werden, womit sich die
Lebensdauer der Batterie
verlängert
WICHTIG:
-Wenn nach dem Einlegen einer
Batterie eine Lampe rot B zu
blinken beginnt, bedeutet dies, das
die Batterie ist beschädigt ist und
ersetzt werden sollte 9b
-Wenn eine rote Lampe B nach dem
Einlegen einer Batterie aueuchtet,
kann dies bedeuten, dass die
Batterie zu kalt oder zu heiß ist (das
Ladegerät lädt die Batterien nur,
wenn ihre Temperatur zwischen 4°C
and 40°C liegt) 9b
-der Lithium-Ionen-Akku kann
jederzeit aufgeladen werden (eine
Unterbrechung des Ladevorgangs
schädigt nicht den Akku)
-die Lithium-Ionen-Batterie braucht
vor dem Laden nicht leer zu sein
(kein “Memory-Eekt" wie bei
Nickel-Kadmium-Batterien)
-beim Auaden könnten Ladegerät
und Batterie warm werden; dies ist
normal und kein Anzeichen eines
Problems
-achten Sie darauf, dass die Batterie-
Außenäche sauber und trocken
ist, bevor Sie die Batterie in das
Ladegerät einsetzen
-wenn Sie Ihr Werkzeug lange
nicht verwenden, sollten Sie den
Netzstecker des Ladegeräts aus der
Steckdose ziehen
-eine erheblich verkürzte
Funktionszeit nach dem Laden
weist darauf hin, dass die Batterie
verbraucht ist und ersetzt werden
sollte
