Skil 9019 User manual
SKIL BV - Konijnenberg 62 09/20 2610S01104
4825 BD Breda - The Netherlands
ANGLE GRINDER
9019 (F0159019..)
9020 (F0159020..)
9021 (F0159021..)
ORIGINAL INSTRUCTIONS
NOTICE ORIGINALE
ORIGINALBETRIEBSANLEITUNG
ORIGINELE GEBRUIKSAANWIJZING
BRUKSANVISNING I ORIGINAL
ORIGINAL BRUGSANVISNING
ORIGINAL BRUKSANVISNING
ALKUPERÄISET OHJEET
MANUAL ORIGINAL
MANUAL ORIGINAL
ISTRUZIONI ORIGINALI
EREDETI HASZNÁLATI UTASÍTÁS
PŮVODNÍM NÁVODEM K POUŽÍVÁNÍ
ORİJİNAL İŞLETME TALİMATI
INSTRUKCJA ORYGINALNA
ПОДЛИННИК РУКОВОДСТВА ПО
ЭКСПЛУАТАЦИИ
ОРИГІНАЛЬНА ІНСТРУКЦІЯ
З ЕКСПЛУАТАЦІЇ
ΠΡΩΤΟΤΥΠΟ Ο∆ΗΓΙΩΝ ΧΡΗΣΗΣ
INSTRUCŢIUNI DE FOLOSIRE
ORIGINALE
ОРИГИНАЛНО РЪКОВОДСТВО
ЗА ЕКСПЛОАТАЦИЯ
PÔVODNÝ NÁVOD NA POUŽITIE
ORIGINALNE UPUTE ZA RAD
ORIGINALNO UPUTSTVO ZA RAD
IZVIRNA NAVODILA
ALGUPÄRANE KASUTUSJUHEND
ORIĢINĀLĀ LIETOŠANAS PAMĀCĪBA
ORIGINALI INSTRUKCIJA
ИЗВОРНО УПАТСТВО ЗА РАБОТА
UDHËZIMET ORIGJINALE
7
11
17
23
28
33
38
43
48
54
59
65
71
75
80
86
93
99
105
111
117
123
127
132
137
142
148
153
158
172
169
www.skil.com
2
EU Declaration of conformity
Angle grinder Article number
We declare under our sole responsibility that the stated products comply with all
applicable provisions of the directives and regulations listed below and are in
conformity with the following standards.
Technical le at:
*
Déclaration de conformité UE
Meuleuse d’angle Numéro d’article
Nous déclarons sous notre propre responsabilité que les produits décrits sont en
conformité avec les directives, règlements normatifs et normes énumérés
ci-dessous.
Dossier technique auprès de:
*
EU-Konformitätserklärung
Winkelschleifer Sachnummer
Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen
einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und
Verordnungen entsprechen und mit folgenden Normen übereinstimmen.
Technische Unterlagen bei:
*
EU-conformiteitsverklaring
Haakse slijper Productnummer
Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten voldoen
aan alle desbetreende bepalingen van de hierna genoemde richtlijnen en
verordeningen en overeenstemmen met de volgende normen.
Technisch dossier bij:
*
EU-konformitetsförklaring
Vinkelslipmaskin Produktnummer
Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla
gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att
de stämmer överens med följande normer.
Teknisk dokumentation:
*
EU-overensstemmelseserklæring
Vinkelsliber Typenummer
Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse
med alle gældende bestemmelser i følgende direktiver og forordninger og
opfylder følgende standarder.
Tekniske bilag ved:
*
EU-samsvarserklæring
Vinkelsliper Produktnummer
Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med
alle relevante bestemmelser i direktivene og forordningene nedenfor og med
følgende standarder.
Teknisk dokumentasjon hos:
*
EU-vaatimustenmukaisuusvakuutus
Kulmahiomakone Tuotenumero
Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien
ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien
vaatimusten mukaisia.
Tekniset asiakirjat saatavana:
*
Declaración de conformidad UE
Amoladora angular Número de artículo
Declaramos bajo nuestra exclusiva responsabilidad, que los productos
nombrados cumplen con todas las disposiciones correspondientes de las
directivas y los reglamentos mencionados a continuación y están en conformidad
con las siguientes normas.
Documentos técnicos de:
*
Declaração de conformidade CE
Rebarbadora
Número do produto
Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados
cumprem todas as disposições e os regulamentos indicados e estão em
conformidade com as seguintes normas.
Documentação técnica pertencente à:
*
Dichiarazione di conformità UE
Smerigliatrice angolare Codice prodotto
Dichiariamo sotto la nostra piena responsabilità che i prodotti indicati sono
conformi a tutte le disposizioni pertinenti delle direttive e dei regolamenti elencati
di seguito, nonché alle seguenti normative.
Documentazione tecnica presso:
*
EU konformitási nyilatkozat
Sarokcsiszoló Cikkszám
Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek az
alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi idevágó
előírásainak és megfelelnek a következő szabványoknak.
Műszaki dokumentumok megőrzési pontja:
*
EU prohlášení o shodě
Úhlová bruska Objednací číslo
Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všechna
příslušná ustanovení níže uvedených směrnic a nařízení a je v souladu s
následujícími normami.
Technické podklady u:
*
AB Uygunluk beyanı
Taşlama makinesi Ürün kodu
Tek sorumlu olarak, tanımlanan ürünün aşağıdaki yönetmelik ve direktiflerin
geçerli bütün hükümlerine ve aşağıdaki standartlara uygun olduğunu beyan
ederiz.
Teknik belgelerin bulunduğu yer:
*
Deklaracja zgodności UE
Szlifierka kątowa Numer katalogowy
Oświadczamy z pełną odpowiedzialnością, że niniejsze produkty odpowiadają
wszystkim wymaganiom poniżej wyszczególnionych dyrektyw i rozporządzeń,
oraz że są zgodne z następującymi normami.
Dokumentacja techniczna:
*
Заявление о соответствии ЕС
Углошлифовальная машина Товарный номер
Мы заявляем под нашу единоличную ответственность, что названные
продукты соответствуют всем действующим предписаниям нижеуказанных
директив и распоряжений, а также нижеуказанных норм.
Техническая документация хранится у:
*
Заява про відповідність ЄС
Кутова шліфувальна машина Товарний номер
Мизаявляємо під нашу одноособову відповідальність, що названі вироби
відповідають усім чинним положенням нищеозначених директив і
розпоряджень, а також нижчеозначеним нормам.
Технічна документація зберігається у:
*
9019/9020/9021
3
Δήλωση πιστότητας ΕΕ
Γωνιακός τροχός
Αριθμός ευρετηρίου
Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα
αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων
οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα.
Τεχνικά έγγραφα στη:
*
Declaraţie de conformitate UE
Polizor unghiular
Număr de identificare
Declarăm pe proprie răspundere că produsele menţionate corespund tuturor
dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în cele ce
urmează şi sunt în conformitate cu următoarele standarde.
Documentaţie tehnică la:
*
ЕС декларация за съответствие
Ъглошлайф
Каталожен номер
С пълна отговорност ние декларираме, че посочените продукти отговарят
на всички валидни изисквания на директивите и разпоредбите по-долу и
съответства на следните стандарти.
Техническа документация при:
*
EU vyhlásenie o zhode
Uhlová brúska Vecné číslo
Vyhlasujeme na výhradnú zodpovednosť, že uvedený výrobok spĺňa všetky
príslušné ustanovenia nižšie uvedených smerníc a nariadení a je v súlade s
nasledujúcimi normami.
Technické podklady má spoločnosť:
*
EU izjava o sukladnosti
Kutna brusilica Kataloški broj
Pod punom odgovornošću izjavljujemo da navedeni proizvodi odgovaraju svim
relevantnim odredbama direktiva i propisima navedenima u nastavku i da su
sukladni sa sljedećim normama.
Tehnička dokumentacija se može dobiti kod:
*
EU-izjava o usaglašenosti
Ugaona brusilica Broj predmeta
Na sopstvenu odgovornost izjavljujemo, da navedeni proizvodi odgovaraju svim
dotičnim odredbama naknadno navedenih smernica u uredaba i da su u skladu
sa sledećim standardima.
Tehnička dokumentacija kod:
*
Izjava o skladnosti ES
Kotni brusilnik Številka artikla
Izjavljamo pod izključno odgovornostjo, da je omenjen izdelek v skladu z vsemi
relevantnimi določili direktiv in uredb ter ustreza naslednjim standardom.
Tehnična dokumentacija pri:
*
EL-vastavusdeklaratsioon
Nurklihvmasin Tootenumber
Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetletud
direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmiste
normidega.
Tehnilised dokumendid saadaval:
*
Deklarācija par atbilstību EK standartiem
Leņķa slīpmašīna
Izstrādājuma numurs
Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk
minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī
sekojošiem standartiem.
Tehniskā dokumentācija no:
*
ES atitikties deklaracija
Kampinis šlifuoklis Gaminio numeris
Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau
nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus.
Techninė dokumentacija saugoma:
*
EU-Изјава за сообразност
Аголна брусалка Број на артикл
Со целосна одговорност изјавуваме, дека опишаните производи се во
согласност со сите релевантни одредби на следните регулативи и прописи
и се во согласност со следните норми.
Техничка документација кај:
*
EU Deklarata e konformitetit
Mprehësja këndore Numri i nenit
Ne deklarojmë me përgjegjësinë tonë të vetme se produktet e paraqitura janë në
përputhje me të gjitha dispozitat e zbatueshme të direktivave dhe rregulloreve të
listuara më poshtë dhe janë në përputhje me standardet si më poshtë.
Dosja teknike në:
*
9019 F0159019..
9020 F0159020..
9021 F0159021..
2006/42/EC
2014/30/EU
2011/65/EU
EN 60745-1:2009 + A11:2010
EN 60745-2-3:2011 + A2:2013 + A11:2014 + A12:2014 + A13:2015
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581: 2012
* Skil BV
Konijnenberg 62
4825 BD Breda
The Netherlands
SKIL Europe BV, Konijnenberg 60, 4825 BD Breda, NL
Toon Quirijnen
Engineering Manager
Olaf Dijkgraaf
Approval Manager
SKIL BV, Konijnenberg 62, 4825 BD Breda, NL
28.09.2020
9019/9020/9021
4

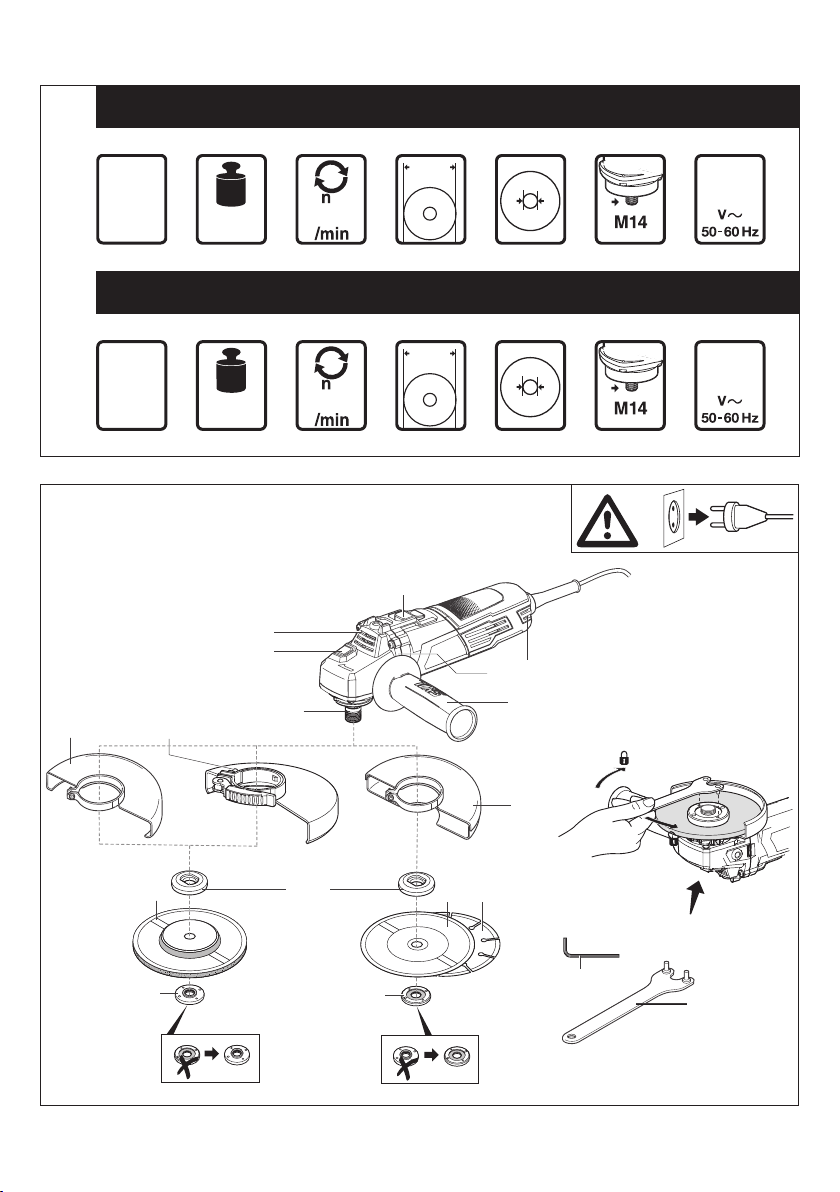

9019/9020
9021
1
2
ʿʿʽ
Ƙ
ʿˁʽ
ʿʿÅÅ
Ɩ
ʾʾ˂ÅÅ
Ɩ
ʾʿʽʽʽ
ʾƓ˄ÿ
˃ʽʽ
¹ÌÌ
ʿʿʽ
Ƙ
ʿˁʽ
ʿʿÅÅ
Ɩ
ʾʿ˂ÅÅ
ʾʿʽʽʽ
ʾƓ˄ÿ
˃ʽʽ
¹ÌÌ
L
K
**
*J
F (9019)
H (9019)
L
D
A
L
E
*
B B C
F (9020/9021)
5
8
8
MIN. 5 Nm
3
7
8
456
F
F
H
* *
G
X
9019 9020/9021
NOT STANDARD INCLUDED
*
6
ACCESSORIES ➞WWW.SKIL.COM
9 9 9
q w
e
ab c
7
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electric shock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving
parts. Damaged or entangled cords increase the risk of
electric shock.
e) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of electric
shock.
f) If operating a power tool in a damp location is
unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of
electric shock.
3) PERSONAL SAFETY
a) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do not
use a power tool while you are tired or under the
A moment
of inattention while operating power tools may result in
serious personal injury.
b) Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personal injuries.
c) Prevent unintentional starting. Ensure the switch
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your nger on the
switch or energising power tools that have the switch on
invites accidents.
d) Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to
a rotating part of the power tool may result in personal
injury.
e) Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power tool
in unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair and clothing away from
moving parts. Loose clothes, jewellery or long hair can
be caught in moving parts.
g) If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-related hazards.
h) Do not let familiarity gained from frequent use of
tools allow you to become complacent and ignore
tool safety principles. A careless action can cause
severe injury within a fraction of a second.
4) POWER TOOL USE AND CARE
a) Do not force the power tool. Use the correct power
tool for your application. The correct power tool will
do the job better and safer at the rate for which it was
designed.
b) Do not use the power tool if the switch does not turn
Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
a
Angle grinder 9019/9020/9021
INTRODUCTION
• This tool is intended for light grinding, cutting and
deburring metal and stone materials without the use of
water
• This tool is not intended for professional use
• Do not apply pressure on the tool; let the speed of
the cutting disc do the work
•
optional SKIL accessory 2610S01145 (9019/9020) /
2610S01146 (9021)) is used
• Read and save this instruction manual 2
TECHNICAL DATA 1
TOOL ELEMENTS 2
A Spindle
B Clamping ange
C Spanner
D Spindle-lock button
E Auxiliary handle
F Protective guard
G Protective guard screw
H Hex key
J Mounting ange
K On/o locking switch
L Ventilation slots
SAFETY
GENERAL POWER TOOL SAFETY WARNINGS
-WARNING Read all safety warnings, instructions,
power tool. Failure to follow all instructions listed below may
result in electric shock, re and/or serious injury. Save all
warnings and instructions for future reference. The term
“power tool” in the warnings refers to your mains-operated
(corded) power tool or battery-operated (cordless) power
tool.
1) WORK AREA SAFETY
a) Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
b) Do not operate power tools in explosive
liquids, gases or dust. Power tools create sparks which
may ignite the dust or fumes.
c) Keep children and bystanders away while operating
a power tool. Distractions can cause you to lose control.
2) ELECTRICAL SAFETY
a) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools.
Unmodied plugs and matching outlets will reduce risk of
electric shock.
b) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
8
Accessories
that do not match the mounting hardware of the power
tool will run out of balance, vibrate excessively and may
cause loss of control.
g) Do not use a damaged accessory. Before each use
inspect the accessory such as abrasive wheels for
chips and cracks, backing pads for cracks, tear
or excess wear, wire brushes for loose or cracked
wires. If the power tool or accessory is dropped,
inspect for damage or install an undamaged
accessory. After inspecting and installing an
accessory, position yourself and bystanders away
from the plane of the rotating accessory and run
the power tool at maximum no load speed for one
minute. Damaged accessories will normally break apart
during this test time.
h) Wear personal protective equipment. Depending
on application, use face shield, safety goggles or
safety glasses. As appropriate, wear dust mask,
hearing protectors, gloves and shop apron capable
of stopping small abrasive or workpiece fragments.
The eye protection must be capable of stopping ying
debris generated by various operations.The dust mask
or respirator must be capable of ltrating particles
generated by your operation. Prolonged exposure to high
intensity noise may cause hearing loss.
i) Keep bystanders a safe distance away from work
area. Anyone entering the work area must wear
personal protective equipment. Fragments of the
workpiece or of a broken accessory may y away and
cause injury beyond the immediate area of operation.
j) Hold power tool by insulated gripping surfaces only,
when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord. A cutting accessory contacting a “live” wire may
make exposed metal parts of the power tool “live” and
could give the operator an electric shock.
k) Position the cord clear of the spinning accessory.
If you lose control, the cord may be cut or snagged
and your hand or arm may be pulled into the spinning
accessory.
l) Never lay the power tool down until the accessory
has come to a complete stop. The spinning accessory
may grab the surface and pull the power tool out of your
control.
m) Do not run the power tool while carrying it at your
side. Accidental contact with the spinning accessory
could snag your clothing, pulling the accessory into your
body.
n) Regularly clean the power tool’s air vents. The
motor’s fan will draw the dust inside the housing and
excessive accumulation of powdered metal may cause
electrical hazards.
o)
materials. Sparks could ignite these materials.
p) Do not use accessories that require liquid coolants.
Using water or other liquid coolants may result in
electrocution or shock.
2) KICKBACK AND RELATED WARNINGS
• Kickback is a sudden reaction to a pinched or snagged
rotating wheel, backing pad, brush or any other
accessory. Pinching or snagging causes rapid stalling
c) Disconnect the plug from the power source and/
or remove the battery pack, if detachable, from
the power tool before making any adjustments,
changing accessories, or storing power tools. Such
preventive safety measures reduce the risk of starting the
power tool accidentally.
d) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrained
users.
e) Maintain power tools and accessories. Check for
misalignment or binding of moving parts, breakage
power tool’s operation. If damaged, have the power
tool repaired before use. Many accidents are caused
by poorly maintained power tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits etc.,
in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations dierent
from those intended could result in a hazardous situation.
h) Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpected situations.
5) SERVICE
a)
person using only identical replacement parts. This
will ensure that the safety of the power tool is maintained.
SAFETY INSTRUCTIONS FOR ANGLE GRINDERS
1) SAFETY WARNINGS COMMON FOR GRINDING OR
a) This power tool is intended to function as a
provided with this power tool. Failure to follow all
instructions listed below may result in electric shock, re
and/or serious injury.
b) This power tool is not recommended for sanding,
wire brushing or polishing. Operations for which the
power tool was not designed may create a hazard and
cause personal injury.
c)
designed and recommended by the tool
manufacturer. Just because the accessory can be
attached to your power tool, it does not assure safe
operation.
d) The rated speed of the accessory must be at least
equal to the maximum speed marked on the power
tool. Accessories running faster than their rated speed
can y apart.
e) The outside diameter and the thickness of your
accessory must be within the capacity rating of your
power tool. Incorrectly sized accessories cannot be
adequately guarded or controlled.
f) Threaded mounting of accessories must match the
grinder spindle thread. For accessories mounted
9
f) Do not use worn down wheels from larger power
tools. A wheel intended for a larger power tool is not
suitable for the higher speed of a smaller tool and may
burst.
4) ADDITIONAL SAFETY WARNINGS SPECIFIC FOR
CUTTING OFF OPERATIONS
a)
pressure. Do not attempt to make an excessive
depth of cut. Overstressing the wheel increases the
loading and susceptibility to twisting or binding of the
wheel in the cut and the possibility of kickback or wheel
breakage.
b) Do not position your body in line with and behind
the rotating wheel. When the wheel, at the point of
operation, is moving away from your body, the possible
kickback may propel the spinning wheel and the power
tool directly at you.
c) When the wheel is binding or when interrupting a
hold the power tool motionless until the wheel
comes to a complete stop. Never attempt to remove
motion, otherwise kickback may occur. Investigate
and take corrective action to eliminate the cause of wheel
binding.
d) Do not restart the cutting operation in the
workpiece. Let the wheel reach full speed and
The wheel may bind, walk up
or kickback if the power tool is restarted in the workpiece.
e) Support panels or any oversized workpiece to
minimize the risk of wheel pinching and kickback.
Large workpieces tend to sag under their own weight.
Supports must be placed under the workpiece near the
line of cut and near the edge of the workpiece on both
sides of the wheel.
f) Use extra caution when making a “pocket cut” into
existing walls or other blind areas. The protruding
wheel may cut gas or water pipes, electrical wiring or
objects that can cause kickback.
ADDITIONAL SAFETY WARNINGS
GENERAL
• This tool is not suitable for wet grinding/cutting
• Only use the anges which are supplied with this tool
• This tool should not be used by people under the age of
16 years
• Always disconnect plug from power source before
making any adjustment or changing any accessory
ACCESSORIES
• SKIL can assure awless functioning of the tool only
when original accessories are used
• For mounting/using non-SKIL accessories observe the
instructions of the manufacturer concerned
• Use only grinding/cutting discs with a maximum
thickness of 6 mm/3 mm and a spindle hole
diameter of 22 mm
• Never use reducors or adaptors to t large-hole grinding/
cutting discs
• Never use accessories with a “blind” threaded hole
smaller than M14 x 21 mm
• Handle and store grinding/cutting discs carefully to avoid
chipping and cracking
of the rotating accessory which in turn causes the
uncontrolled power tool to be forced in the direction
opposite of the accessory’s rotation at the point of the
binding.
• For example, if an abrasive wheel is snagged or pinched
by the workpiece, the edge of the wheel that is entering
into the pinch point can dig into the surface of the
material causing the wheel to climb out or kick out.The
wheel may either jump toward or away from the operator,
depending on the direction of the wheel’s movement at
the point of pinching. Abrasive wheels may also break
under these conditions.
• Kickback is the result of power tool misuse and/or
incorrect operating procedures or conditions and can be
avoided by taking proper precautions as given below.
a)
your body and arm to allow you to resist kickback
forces. Always use auxiliary handle, if provided, for
maximum control over kickback or torque reaction
The operator can control torque
reactions or kickback forces, if proper precautions are
taken.
b) Never place your hand near the rotating accessory.
The accessory may kickback over your hand.
c) Do not position your body in the area where power
tool will move if kickback occurs. Kickback will propel
the tool in the direction opposite to the wheel’s movement
at the point of snagging.
d) Use special care when working corners, sharp
edges etc. Avoid bouncing and snagging the
accessory. Corners, sharp edges or bouncing have a
tendency to snag the rotating accessory and cause loss
of control or kickback.
e) Do not attach a saw chain woodcarving blade
or toothed saw blade. Such blades create frequent
kickback and loss of control.
3) SAFETY WARNINGS SPECIFIC FOR GRINDING AND
a) Use only wheel types that are recommended for
the selected wheel. Wheels for which the power tool
was not designed cannot be adequately guarded and
are unsafe.
b) The grinding surface of the centre depressed
wheels must be mounted below the plane of the
guard lip. An improperly mounted wheel that projects
through the plane of the guard lip cannot be adequately
protected.
c) The guard must be securely attached to the power
tool and positioned for maximum safety, so the least
amount of wheel is exposed towards the operator.
The guard helps to protect the operator from broken
wheel fragments, accidental contact with wheel and
sparks that could ignite clothing.
d) Wheels must be used only for recommended
applications. For example: Do not grind with the side of
a cut-o wheel. Abrasive cut-o wheels are intended for
peripheral grinding; side forces applied to these wheels
may cause them to shatter.
e)
correct size and shape for your selected wheel.
Proper wheel anges support the wheel thus reducing
the possibility of wheel breakage. Flanges for cut-o
wheels may be dierent from grinding wheel anges.
10
•If for any reason the old plug is cut o the cord of this tool,
it must be disposed of safely and not left unattended
USE
• Mounting of accessories 6
! disconnect the plug
-clean spindle A and all parts to be mounted
-tighten clamping ange B with spanner C while pushing
spindle-lock button D
!
at a standstill
-for removing accessories handle vice-versa
! grinding/cutting discs become very hot during
use; do not touch them until they have cooled
down
! never use a grinding/cutting disc without the label
(“blotter”) which is glued onto it (if provided)
• Mounting of auxiliary handle E 7
! disconnect the plug
-screw auxiliary handle E on the right, the top, or the left
of the tool (depending on the work to be carried out)
• Removing/mounting/adjusting of protective guard F 8
! disconnect the plug
! ensure that the closed side of the protective guard
always points to the operator
9019:
-open protective guard F by loosening screw G (do not
remove it)
-place protective guard F on the spindle collar of the tool
head and turn it to the required position (depending on
the work to be carried out)
-fasten protective guard F by tightening screw G
!
9020/9021:
-if necessary, adjust protective guard F by tightening
screw X which is pre-set at manufacturing (ensure that
the protective guard is closed)
• Before using the tool
-ensure that accessory is correctly mounted and rmly
tightened
-check if accessory runs freely by turning it by hand
-test-run tool for at least 60 seconds at highest no-load
speed in a safe position
-stop immediately in case of considerable vibration or
other defects and check tool to determine the cause

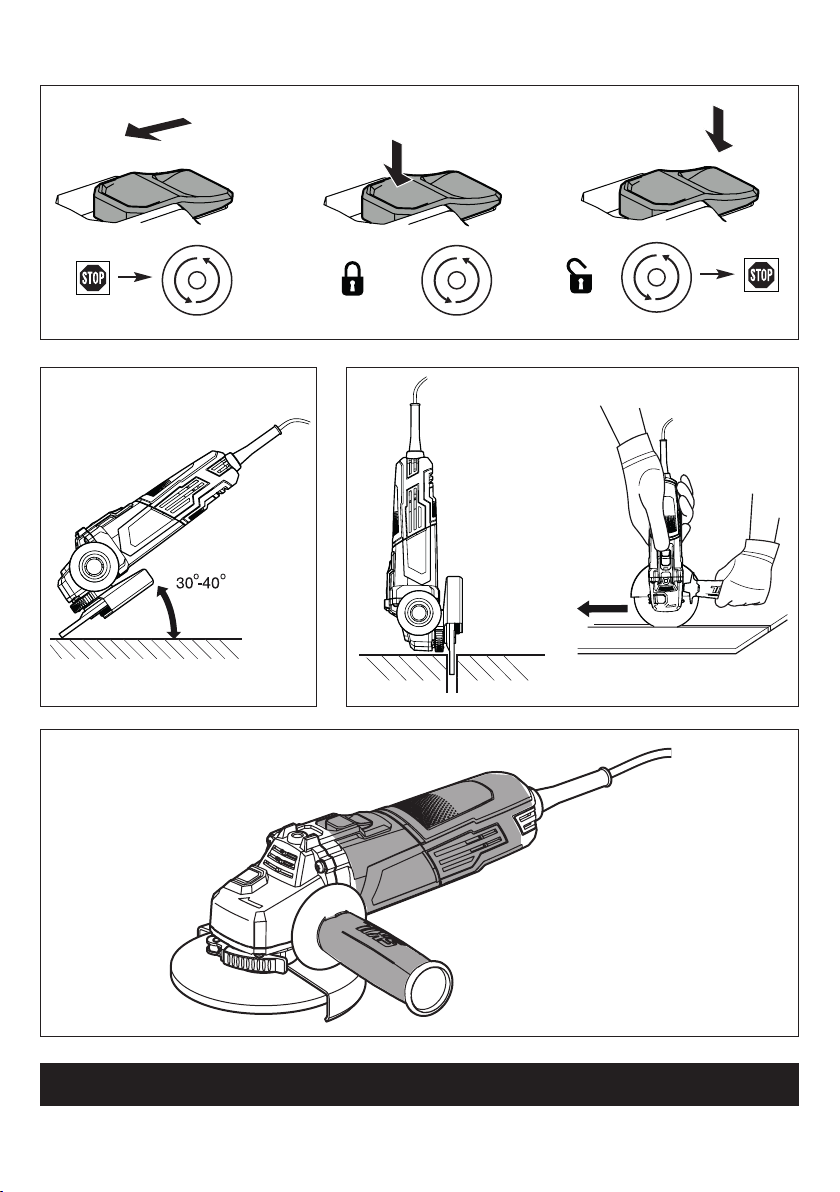

• On/o locking switch K 9
-switch on tool 9a
! be aware of the sudden impact when the tool is
switched on
! before the accessory reaches the workpiece, the
tool should run at full speed
-lock switch 9b
-unlock switch/switch o tool 9c
!
the workpiece
! the accessory continues to rotate for a short time
• Grinding q
-move the tool back and forth with moderate pressure
! never use a cutting disc for side grinding
• Cutting w
-do not tilt the tool while cutting
-always move the tool in same direction as arrow on tool
OUTDOOR USE
• Connect the tool via a fault current (FI) circuit breaker
with a triggering current of 30 mA maximum
BEFORE USE
• Before using the tool for the rst time, it is recommended
to receive practical information
• Always check that the supply voltage is the same as the
voltage indicated on the nameplate of the tool
• Always mount auxiliary handle E 6and protective guard
F 6; never use the tool without them
•
or call the local utility company for assistance
(contact with electric lines can lead to re or electrical
shock; damaging a gas line can result in an explosion;
penetrating a water pipe will cause property damage or
an electrical shock)
• Do not work materials containing asbestos (asbestos
is considered carcinogenic)
• Dust from material such as paint containing lead, some
wood species, minerals and metal may be harmful
(contact with or inhalation of the dust may cause allergic
reactions and/or respiratory diseases to the operator or
bystanders); wear a dust mask and work with a dust
extraction device when connectable
• Certain kinds of dust are classied as carcinogenic
(such as oak and beech dust) especially in conjunction
with additives for wood conditioning; wear a dust
mask and work with a dust extraction device when
connectable
• Follow the dust-related national requirements for the
materials you want to work with
• Be careful when cutting grooves, especially in supporting
walls (slots in supporting walls are subject to country-
specic regulations; these regulations are to be observed
under all circumstances)
• Secure the workpiece (a workpiece clamped with
clamping devices or in a vice is held more securely than
by hand)
• Do not clamp the tool in a vice
• Use completely unrolled and safe extension cords with a
capacity of 16 Amps (U.K. 13 Amps)
DURING USE
• If the cord is damaged or cut through while working, do
not touch the cord, but immediately disconnect the plug
• Never use the tool when the cord is damaged; it must be
replaced by a specially prepared cord available through
an after-sales service centre for SKIL power tools and
carried out by a qualied person
• In case of electrical or mechanical malfunction,
immediately switch o the tool and disconnect the plug
• In case of current interruption or when the plug
is accidentally pulled out, the tool will not restart
switch 9c and switch on tool again
AFTER USE
• After switching o the tool, never stop the rotation of the
accessory by a lateral force applied against it
EXPLANATION OF SYMBOLS ON TOOL
3Read the instruction manual before use
4Wear protective glasses and hearing protection
5 Double insulation (no earth wire required)
6Do not dispose of the tool together with household waste
material
WHEN CONNECTING NEW 3-PIN PLUG (U.K. ONLY):
•Do not connect the blue (= neutral) or brown (= live) wire
in the cord of this tool to the earth terminal of the plug
11
power level 101.0 dB(A) (standard deviation: 3 dB), and
the vibration when surface grinding 5.4 m/s² (triax vector
sum; uncertainty K = 1.5 m/s²)
!
• 9021
Measured in accordance with EN 60745 the sound
pressure level of this tool is 89.5 dB(A) and the sound
power level 100.5 dB(A) (standard deviation: 3 dB), and
the vibration when surface grinding 9.5 m/s² (triax vector
sum; uncertainty K = 1.5 m/s²)
!
• The vibration emission level has been measured in
accordance with a standardised test given in EN 60745;
it may be used to compare one tool with another and as
a preliminary assessment of exposure to vibration when
using the tool for the applications mentioned
-using the tool for dierent applications, or with dierent
or poorly maintained accessories, may signicantly
increase the exposure level
-the times when the tool is switched o or when it is
running but not actually doing the job, may signicantly
reduce the exposure level
!
maintaining the tool and its accessories, keeping
your hands warm, and organizing your work
patterns
b
Meuleuse d’angle 9019/9020/9021
INTRODUCTION
• Cet outil sert au meulage, au tronçonnage et à
l’ébarbage léger de pièces en métal et en pierre sans
utiliser de l’eau
• Cet outil n’est pas conçu pour un usage professionnel
• Ne jamais appliquez une trop forte pression sur
l’outil; laissez au disque le soin de faire le travail de
par sa propre vitesse
• Les opérations de coupe avec disques à tronçonner
abrasifs ne sont autorisées que si une protection
de tronçonnage (disponible en option comme
accessoire SKIL 2610S01145 (9019/9020) /
2610S01146 (9021)) est utilisée
• Lisez et conservez ce manuel d’instruction 2
CARACTERISTIQUES TECHNIQUES 1
ELEMENTS DE L’OUTIL 2
A Arbre
B Bride de serrage
C Clé
D Bouton de blocage de l’arbre
E Poignée auxiliaire
F Protège-main
G Vis du protège-main
H Clé hexagonale
J Bride de montage
K Interrupteur marche/arrêt de verrouillage
L Fentes de ventilation
head, in order to prevent the tool from being pushed out
of the cut in an uncontrolled manner
-do not apply pressure on the tool; let the speed of the
cutting disc do the work
-the working speed of the cutting disc depends on the
material to be cut
-do not brake cutting discs with side pressure
• Holding and guiding the tool
-always hold the tool rmly with both hands, so you will
have full control of the tool at all times
!
coloured grip area(s) e
-provide for a secure stance
-pay attention to the direction of rotation; always hold the
tool so, that sparks and grinding/cutting dust y away
from the body
-keep ventilation slots L 6uncovered
APPLICATION ADVICE
• Instead of ange B 6 the “CLIC” quick-clamping ange
(SKIL accessory 2610388766) can be used; grinding/
cutting discs can then be mounted without the use of
accessory keys
• For more tips see www.skil.com
MAINTENANCE / SERVICE
• This tool is not intended for professional use
• Always keep tool and cord clean (especially ventilation
slots L 6)
! do not attempt to clean ventilation slots by
inserting pointed objects through openings
! disconnect the plug before cleaning
• If the tool should fail despite the care taken in
manufacturing and testing procedures, repair should
be carried out by an after-sales service centre for SKIL
power tools
-send the tool undismantled together with proof of
purchase to your dealer or the nearest SKIL service
station (addresses as well as the service diagram of the
tool are listed on www.skil.com)
• Be aware that damage due to overload or improper
handling of the product will be excluded from the
warranty (for the SKIL warranty conditions see
www.skil.com or ask your dealer)
ENVIRONMENT
• Do not dispose of electric tools, accessories and
packaging together with household waste material
(only for EU countries)
-in observance of European Directive 2012/19/EC
on waste of electric and electronic equipment and
its implementation in accordance with national law,
electric tools that have reached the end of their life
must be collected separately and returned to an
environmentally compatible recycling facility
-symbol 5will remind you of this when the need for
disposing occurs
NOISE / VIBRATION
• 9019/9020
Measured in accordance with EN 60745 the sound
pressure level of this tool is 90.0 dB(A) and the sound
12
3) SECURITE DES PERSONNES
a) Restez vigilant, surveillez ce que vous faites. Faites
preuve de bon sens en utilisant l’outil électrique.
N’utilisez pas l’outil électrique lorsque vous êtes
fatigué ou après avoir consommé de l’alcool, des
drogues ou avoir pris des médicaments. Un moment
d’inattention lors de l’utilisation de l’outil électrique peut
entraîner de graves blessures sur les personnes.
b) Portez des équipements de protection. Portez
toujours des lunettes de protection. Le fait de
porter des équipements de protection personnels tels
que masque anti-poussières, chaussures de sécurité
antidérapantes, casque de protection ou protection
acoustique suivant le travail à eectuer, réduit le risque
de blessures.
c) Evitez tout démarrage intempestif. S’assurez que
l’interrupteur est en position arrêt avant de brancher
l’outil au secteur et/ou au bloc de batteries, de
le ramasser ou de le porter. Porter les outils en
ayant le doigt sur l’interrupteur ou brancher des outils
dont l’interrupteur est en position marche est source
d’accidents.
d) Enlevez tout outil de réglage ou toute clé avant de
mettre l’outil électrique en fonctionnement. Une clé
ou un outil se trouvant sur une partie en rotation peut
causer des blessures.
e) Ne surestimez pas vos capacités.Veillez à garder
toujours une position stable et équilibrée. Ceci vous
permet de mieux contrôler l’outil électrique dans des
situations inattendues.
f) Portez des vêtements appropriés. Ne portez pas
de vêtements amples ni de bijoux. Gardez les
cheveux et les vêtements à distance des parties en
mouvement. Des vêtements amples, des bijoux ou des
cheveux longs peuvent être happés par des pièces en
mouvement.
g) Si des dispositifs servant à aspirer ou à recueillir
correctement utilisés. L’utilisation des collecteurs de
poussière réduit les dangers dus aux poussières.
h) Restez vigilant et ne pas négligez les principes
de sécurité de l’outil sous prétexte que vous avez
l’habitude de l’utiliser. Une fraction de seconde
d’inattention peut provoquer une blessure grave.
4) UTILISATION ET EMPLOI SOIGNEUX DE L’OUTIL
ELECTRIQUE
a) Ne surchargez pas l’outil électrique. Utilisez l’outil
Avec l’outil
électrique approprié, vous travaillerez mieux et avec plus
de sécurité à la vitesse pour laquelle il est prévu.
b) N’utilisez pas un outil électrique dont l’interrupteur
est défectueux. Un outil électrique qui ne peut plus être
mis en ou hors fonctionnement est dangereux et doit être
réparé.
c)
ou enlevez le bloc de batteries, s’il est amovible,
avant tout réglage, changement d’accessoires ou
avant de ranger l’outil électrique. De telles mesures
de sécurité préventives réduisent le risque de démarrage
accidentel de l’outil électrique.
d) Gardez les outils électriques non utilisés hors de
portée des enfants. Ne permettez pas l’utilisation
de l’outil électrique à des personnes qui ne se sont
SECURITE
AVERTISSEMENTS DE SECURITE GENERAUX POUR
L’OUTIL ELECTRIQUE
-AVERTISSEMENT Lisez tous les avertissements
de sécurité, les instructions, les illustrations et les
Ne pas
suivre les instructions énumérées ci-dessous peut provoquer
un choc électrique, un incendie et/ou une blessure sérieuse.
Conservez tous les avertissements et toutes les
instructions pour pouvoir s’y reporter ultérieurement.
Le terme “outil électrique” dans les avertissements se
rapporte à des outils électriques raccordés au secteur (avec
câble de raccordement) et à des outils électriques à batterie
(sans câble de raccordement).
1) SECURITE DE LA ZONE DE TRAVAIL
a) Maintenez l’endroit de travail propre et bien éclairé.
Un lieu de travail en désordre ou mal éclairé augmente le
risque d’accidents.
b) N’utilisez pas l’outil électrique dans un
environnement présentant des risques d’explosion
et où se trouvent des liquides, des gaz ou
Les outils électriques
génèrent des étincelles risquant d’enammer les
poussières ou les vapeurs.
c) Tenez les enfants et autres personnes éloignés
durant l’utilisation de l’outil électrique. En cas
d’inattention vous risquez de perdre le contrôle sur l’outil
électrique.
2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE
a)
d’adaptateur avec des outils électriques avec
mise à la terre. Les ches non modiées et les prises
de courant appropriées réduisent le risque de choc
électrique.
b) Evitez le contact physique avec des surfaces mises
à la terre telles que tuyaux, radiateurs, fours et
réfrigérateurs. Il y a un risque élevé de choc électrique
au cas où votre corps serait relié à la terre.
c) N’exposez pas l’outil électrique à la pluie ou à
l’humidité. La pénétration d’eau dans un outil électrique
augmente le risque d’un choc électrique.
d)
prévues, n’utilisez pas le câble pour porter l’outil
électrique ou pour l’accrocher ou encore pour le
débrancher de la prise de courant. Maintenez le
câble éloigné des sources de chaleur, des parties
grasses, des bords tranchants ou des parties de
l’outil électrique en rotation. Un câble endommagé ou
torsadé augmente le risque d’un choc électrique.
e) Au cas où vous utiliseriez l’outil électrique
à l’extérieur, utilisez une rallonge autorisée
homologuée pour les applications extérieures.
L’utilisation d’une rallonge électrique homologuée pour
les applications extérieures réduit le risque d’un choc
électrique.
f) Si l’usage d’un outil dans un emplacement humide
est inévitable, utilisez un disjoncteur de fuite à la
terre. L’utilisation d’un disjoncteur de fuite à la terre réduit
le risque de choc électrique.
13
e) Le diamètre extérieur et la largeur de l’accessoire
doivent correspondre aux cotes de votre outil
électroportatif. Les accessoires de mauvaises
dimensions ne peuvent pas être protégés ni contrôlés de
façon susante.
f)
central de l’accessoire doit s’adapter correctement
Les accessoires qui ne
correspondent pas aux éléments de montage de l’outil
électrique seront en déséquilibre, vibreront de manière
excessive et pourront provoquer une perte de contrôle.
g) Ne pas utiliser des accessoires endommagés.
Avant chaque utilisation, contrôler les accessoires
tels que meules pour détecter des éclats et des
forte usure, les brosses métalliques pour détecter
électroportatif ou l’accessoire tomberait, contrôler
s’il est endommagé ou utiliser un accessoire intact.
Après avoir contrôlé et monté l’accessoire, se tenir
à distance du niveau de l’accessoire en rotation
ainsi que les personnes se trouvant à proximité
et laisser tourner l’outil électroportatif à la vitesse
maximale pendant une minute. Dans la plupart des
cas, les accessoires endommagés cassent pendant ce
temps d’essai.
h) Porter des équipements de protection personnels.
Selon l’utilisation, porter une protection complète
pour le visage, une protection oculaire ou des
lunettes de protection. Si nécessaire, porter un
des gants de protection ou un tablier spécial qui
vous protège de petites particules de matériau
causées par le meulage. Protéger vos yeux de
corps étrangers projetés dans l’air lors des diérentes
utilisations. Les masques anti-poussière ou les masques
respiratoires doivent ltrer la poussière générée lors de
l’utilisation. Une exposition trop longue au bruit fort peut
entraîner une perte d’audition.
i)
votre zone de travail et les personnes se trouvant
à proximité. Toute personne entrant dans la zone
de travail doit porter un équipement de protection
individuel. Des fragments de pièces ou d’accessoires
cassés peuvent être projetés et causer des blessures
même en dehors de la zone directe de travail.
j) Ne tenez l’outil électroportatif qu’aux poignées
isolées, lors de la réalisation d’une opération au
cours de laquelle l’accessoire de coupe peut entrer
en contact avec un câblage non apparent ou son
propre câble d’alimentation. Le contact avec un l
sous tension peut également mettre sous tension les
parties métalliques de l’outil électrique et provoquer un
choc électrique sur l’opérateur.
k) Garder le câble de secteur à distance des
accessoires en rotation. Si vous perdez le contrôle de
l’outil, le câble de secteur peut être sectionné ou happé
et votre main ou votre bras risquent d’être happés par
l’accessoire en rotation.
ces instructions. Les outils électriques sont dangereux
lorsqu’ils sont utilisés par des personnes non initiées.
e) Observez la maintenance des outils électriques
mouvement fonctionnent correctement et qu’elles
ne soient pas coincées, et contrôlez si des parties
sont cassées ou endommagées de telle sorte
que le bon fonctionnement de l’outil électrique
s’en trouve entravé. Faites réparer les parties
endommagées avant d’utiliser l’outil électrique. De
nombreux accidents sont dus à des outils électriques mal
entretenus.
f) Maintenez les outils de coupe aiguisés et propres.
Des outils soigneusement entretenus avec des bords
tranchants bien aiguisés se coincent moins souvent et
peuvent être guidés plus facilement.
g) Utilisez l’outil électrique, les accessoires, les outils
à monter etc. conformément à ces instructions.
Tenez compte également des conditions de travail
L’utilisation de l’outil électrique
à d’autres ns que celles prévues peut entraîner des
situations dangereuses.
h) Il faut que les poignées et les surfaces de
préhension restent sèches, propres et dépourvues
d’huiles et de graisses. Des poignées et des surfaces
de préhension glissantes rendent impossibles la
manipulation et le contrôle en toute sécurité de l’outil
dans les situations inattendues.
5) SERVICE
a) Ne faites réparer votre outil électrique que par un
rechange d’origine. Ceci permet d’assurer la sécurité
de l’outil électrique.
INSTRUCTIONS DE SECURITE POUR MEULEUSES
D’ANGLE
1) AVERTISSEMENTS DE SECURITE COMMUNS
POUR LES OPERATIONS DE MEULAGE OU DE
TRONÇONNAGE ABRASIF
a) Cet outil électroportatif est à utiliser en tant que
meuleuse et en tant qu’outil de tronçonnage.
Respecter tous les avertissements, instructions,
représentations et données qui sont fournis avec
l’outil électroportatif. Un non-respect des instructions
suivantes peut entraîner un choc électrique et / ou de
graves blessures.
b) Cet outil électrique n’est pas recommandé pour
réaliser des opérations de ponçage, de brossage
métallique ou de polissage. Les opérations pour
lesquelles cet outil électrique n’a pas été conçu peuvent
constituer un risque et provoquer des blessures.
c) Ne pas utiliser des accessoires qui ne sont pas
spécialement prévus et recommandés par le
fabricant pour cet outil électroportatif. Le fait
de pouvoir monter les accessoires sur votre outil
électroportatif ne garantit pas une utilisation en toute
sécurité.
d) La vitesse de rotation admissible de l’accessoire
doit être au moins égale à la vitesse de rotation
maximale de l’outil électroportatif. Les accessoires
qui tournent à une vitesse de rotation supérieure à celle
qui est admise risquent d’être détruits.
14
e) Ne pas utiliser de lames de scie à chaînes ou
dentées. De tels accessoires risquent de produire
un contrecoup ou une perte de contrôle de l’outil
électroportatif.
3) AVERTISSEMENTS PARTICULIERS POUR LE
PONÇAGE ET LE TRONÇONNAGE ABRASIF
a) Pour votre outil électroportatif, n’utiliser que des
meules autorisées et le capot de protection conçu
pour cette meule. Les meules qui n’ont pas été conçues
pour cet outil électroportatif, ne peuvent pas être
susamment protégées et présentent alors un danger.
b) La surface de meulage des meules à moyeu
déporté doit être montée sous le plan de la lèvre du
protecteur. Une meule montée de manière incorrecte
qui dépasse du plan de la lèvre du protecteur ne peut
pas être protégée de manière appropriée.
c) Le capot de protection doit être bien monté sur
l’outil électroportatif et être réglé de façon à obtenir
pas être dirigée sans protection vers la personne
travaillant avec l’outil. Le capot de protection doit
protéger l’opérateur des fragments de meule cassés,
d’un contact accidentel avec la meule et d’étincelles qui
pourraient enammer le vêtement.
d) Les meules ne doivent être utilisées que pour les
utilisations recommandées. Par ex.: Ne jamais poncer
avec la surface latérale d’un disque à tronçonner. Les
disques à tronçonner sont faits pour enlever de la matière
avec le bord du disque. Les forces latérales agissant sur
de telles meules peuvent en provoquer la destruction.
e) Utiliser toujours des brides de serrage en parfait
état qui ont la bonne taille et la forme appropriée à
la meule choisie. Les brides appropriées soutiennent
la meule et réduisent alors le danger de voir la meule se
casser. Les brides pour les disques à tronçonner peuvent
diérer de celles pour les autres disques à meuler.
f) Ne pas utiliser les meules usées d’outils
électroportatifs plus grands. Les meules pour les
outils électroportatifs plus grands ne sont pas conçues
pour les vitesses de rotation élevées des outils
électroportatifs plus petits et risquent de casser.
4) AUTRES AVERTISSEMENTS PARTICULIERS POUR
LE TRONÇONNAGE
a) Eviter de coincer le disque à tronçonner ou
d’appliquer une pression trop élevée. Ne pas
réaliser des coupes trop profondes. Une surcharge
du disque à tronçonner en augmente la sollicitation,
donc le risque de se coincer ou de se bloquer, ce qui
entraînerait un contrecoup ou la destruction de la meule.
b) Eviter la zone se trouvant devant et derrière le
disque à tronçonner en rotation. Si vous éloignez
de vous le disque à tronçonner qui se trouve dans la
pièce à travailler, l’outil électroportatif peut être projeté
directement vers vous dans le cas d’un contrecoup.
c) Si le disque à tronçonner se coince ou lors d’une
interruption de travail, mettre l’outil électroportatif
hors fonctionnement et le tenir tranquillement
jusqu’à l’arrêt total de la meule. Ne jamais essayer
de sortir du tracé le disque à tronçonner encore
en rotation, sinon il y a un risque de contrecoup.
Déterminer la cause du blocage et l’éliminer.
d) Ne pas remettre l’outil électroportatif en marche tant
qu’il se trouve dans la pièce à travailler. Attendre
l) Déposer l’outil électroportatif seulement après
l’arrêt total de l’accessoire. L’accessoire en rotation
peut toucher la surface sur laquelle l’outil est posé,
ce qui risque de vous faire perdre le contrôle de l’outil
électroportatif.
m) Ne pas laisser tourner l’outil électroportatif pendant
que vous le portez. Suite à un contact involontaire,
vos vêtements peuvent être happés par l’accessoire en
rotation, et l’accessoire peut rentrer dans votre corps.
n) Nettoyer régulièrement les ouïes de ventilation de
votre outil électroportatif. La ventilation du moteur
aspire de la poussière dans le carter, et de la poussière
de métal en trop grande quantité peut causer des
dangers électriques.
o) Ne pas utiliser l’outil électroportatif lorsqu’il y a des
Les étincelles
risquent d’enammer ces matériaux.
p) Ne pas utiliser des accessoires qui nécessitent
des liquides de refroidissement. L’utilisation d’eau ou
d’autres liquides de refroidissement peut entraîner un
choc électrique.
2) CONTRECOUP ET AVERTISSEMENTS
CORRESPONDANTS
• Un contrecoup est une réaction soudaine causée par
un accessoire en rotation qui s’accroche ou qui se
bloque, tels que meule, plateau de ponçage, brosse
métallique, etc. Un coinçage ou un blocage entraîne un
arrêt soudain de l’accessoire en rotation. Il en résulte que
l’outil électroportatif incontrôlé est accéléré à l’endroit du
blocage dans le sens inverse de l’accessoire.
• Par ex., si une meule s’accroche ou si elle se bloque
dans la pièce, le bord de la meule qui entre dans la pièce
peut se coincer et faire que la meule se déplace ou
causer un contrecoup. En fonction du sens de rotation
de la meule à l’endroit de blocage, la meule s’approche
ou s’éloigne alors de l’utilisateur. Les meules peuvent
également casser.
• Un contrecoup est la suite d’une mauvaise utilisation ou
une utilisation incorrecte de l’outil électroportatif. Il peut
être évité en prenant des mesures de précaution comme
celles décrites ci-dessous.
a) Bien tenir l’outil électroportatif et se mettre
dans une position permettant de faire face à des
forces de contrecoup. Utiliser toujours la poignée
supplémentaire, s’il y en a une, pour contrôler au
maximum les forces de contrecoup ou les couples
de réaction lors de l’accélération à pleine vitesse.
Par des mesures de précaution appropriées, la personne
travaillant avec l’outil peut contrôler le contrecoup et les
forces du contrecoup.
b) Ne pas mettre votre main à proximité des
accessoires en rotation. Lors d’un contrecoup,
l’accessoire risque de passer sur votre main.
c) Eviter de vous placer dans la zone dans laquelle
l’outil électroportatif ira lors d’un contrecoup.
Le contrecoup entraîne l’outil électroportatif dans le
sens opposé au mouvement de la meule à l’endroit de
blocage.
d) Etre extrêmement vigilant lors du travail de coins,
d’arêtes coupantes etc. Eviter que les accessoires
ne rebondissent contre pièce à travailler et ne se
coincent. L’accessoire en rotation a tendance à se
coincer aux coins, arêtes coupantes ou quand il rebondit.
Ceci cause une perte de contrôle ou un contrecoup.
15
• Ne travaillez pas de matériaux contenant de
l’amiante (l’amiante est considéré comme étant
cancérigène)
• La poussière de matériaux, tels que la peinture contenant
du plomb, certaines espèces de bois, certains minéraux
et diérents métaux, peut être nocive (le contact avec la
poussière ou son inhalation peut provoquer des réactions
allergiques et/ou des maladies respiratoires chez
l’opérateur ou des personnes se trouvant à proximité);
portez un masque antipoussières et travaillez avec
un appareil de dépoussiérage lorsqu’il est possible
d’en connecter un
• Certains types de poussières sont classiés comme
étant cancérigènes (tels que la poussière de chêne ou de
hêtre), en particulier en combinaison avec des additifs de
traitement du bois; portez un masque antipoussières
et travaillez avec un appareil de dépoussiérage
lorsqu’il est possible d’en connecter un
• Suivez les directives nationales relatives au
dépoussiérage pour les matériaux à travailler
• Faites fort attention à la découpe d’entailles,
particulièrement dans des murs de soutènement (les
murs de soutènement sont soumis à des régulations en
fonction du pays; il faut en toutes circonstances observer
ces régulations)
• Fixez solidement la pièce à travailler (une pièce xée
à l’aide de dispositifs de xation est davantage assurée
que si elle était tenue à la main)
• Ne pas serrez l’outil dans un étau
• Utilisez un câble de prolongement complètement déroulé
et de bonne qualité d’une capacité de 16 A
PENDANT L’USAGE
• Si le câble est endommagé ou rompu pendant le travail,
n’y touchez pas, mais débranchez immédiatement la
prise
• N’utilisez jamais l’outil lorsque le cordon d’alimentation
est endommagé: Il doit être remplacé par un cordon
spécialement préparé, disponible auprès d’un service
après-vente pour outils électriques SKIL; le travail doit
être eectué par une personne qualiée
• En cas de dysfonctionnement électrique ou mécanique,
mettez directement l’outil hors service et débranchez la
che
• En cas d’interruption de courant ou de
redémarrera pas tout seul; pour relancer l’outil
débloquez l’interrupteur marche/arrêt 9c et
remettez en marche l’outil
APRES L’USAGE
• Après la mise hors service de l’outil, ne jamais arrêtez la
rotation de l’accessoire en y appliquant une force latérale
EXPLICATION DES SYMBOLES SUR L’OUTIL
3Veuillez lire le mode d’emploi avant d’utiliser l’outil
4Utilisez des lunettes de protection et des casques
anti-bruit
5 Double-isolation (ne nécessite pas de mise à la terre)
6Ne jetez pas l’outil dans les ordures ménagères
UTILISATION
• Montage des accessoires 6
!
-nettoyez l’arbre A ainsi que toutes les pièces à monter
-serrez la bride de serrage B avec la clé C tout en
appuyant sur le bouton de blocage de l’arbre D
que le disque à tronçonner ait atteint sa vitesse de
rotation maximale avant de continuer prudemment
la coupe. Sinon, le disque risque de se coincer, sauter
de la pièce ou causer un contrecoup.
e) Soutenir des grands panneaux ou de grandes
contrecoup causé par un disque à tronçonner
coincé. Les grandes pièces risquent de s’arquer sous
leur propre poids. La pièce doit être soutenue des deux
côtés par des supports, près du tracé ainsi qu’aux bords
de la pièce.
f) Faire preuve d’une prudence particulière lorsqu’une
Le disque à tronçonner qui pénètre dans le mur peut
heurter des conduites de gaz ou d’eau, des conduites
électriques ou des objets pouvant causer un contrecoup.
AVERTISSEMENTS DE SECURITE SUPPLEMENTAIRES
GENERALITES
• Cet outil ne convient pas pour meuler/tronçonner à
mouillage
• Utilisez uniquement les brides livrées avec l’outil
• Cet outil ne doit pas être utilisé par des personnes de
moins de 16 ans
• Débranchez toujours l’outil avant tout réglage ou
changement d’accessoire
ACCESSOIRES
• SKIL ne peut se porter garant du bon fonctionnement
de cet outil que s’il a été utilisé avec les accessoires
d’origine
• Pour le montage et l’utilisation d’accessoires n’étant pas
de la marque SKIL, observez les instructions du fabricant
concerné
• N’utilisez que des disques de meulage/tronçonnage
ayant une épaisseur maximale de 8 mm/3 mm et un
• N’utilisez jamais de réducteurs ni d’adaptateurs pour
ajuster des disques ayant un orice plus grand
• Ne jamais utilisez d’accessoires avec un orice leté
borgne plus petit que M14 x 21 mm
• Traitez et stockez les disques de meulage/tronçonnage
avec précaution pour éviter de les endommager
UTILISATION A L’EXTERIEUR
• Branchez l’outil par l’intermédiaire d’un coupe-circuit (FI)
avec courant de réaction de 30 mA au maximum
AVANT L’USAGE
• Avant d’utiliser l’outil pour la première fois, s’en faites
enseigner le maniement pratique
• Contrôlez toujours si la tension secteur correspond à la
tension indiquée sur la plaquette signalétique de l’outil
• Toujours placez la poignée auxiliaire E 6et le protège-
main F 6; ne jamais utilisez l’outil sans avoir pris ces
dispositions
•
la présence de conduites électriques ou bien
s’adresser à la société locale de distribution (un
contact avec des lignes électriques peut provoquer
un incendie et une décharge électrique; le fait
d’endommager une conduite de gaz peut entraîner une
explosion; le fait d’endommager une conduite d’eau peut
entraîner des dégâts matériels ou causer une décharge
électrique)
16
-ne jamais appliquez une trop forte pression sur l’outil;
laissez au disque le soin de faire le travail de par sa
propre vitesse
-la vitesse de travail du disque de tronçonnage dépend
du matériau à tronçonner
-ne pas freinez les disques de tronçonnage en
appliquant une pression latérale
• Tenue et guidage de l’outil
-toujours tenez l’outil fermement à deux mains pour
bien le maîtriser dans toutes les circonstances et à tout
moment
! lorsque vous travaillez, tenez toujours l’outil par
la(les) zone(s) de couleur grise e
-veillez à ce que votre position soit bien stable
-prêtez attention au sens de rotation de l’outil; toujours
tenez l’outil de telle sorte que les étincelles et les éclats
de meulage/tronçonnage ne soient pas dirigés vers le
corps de l’opérateur
-veillez à ce que les fentes de ventilation L 6soient
découvertes
CONSEILS D’UTILISATION
• Au lieu de la bride B 6, il est possible d’utiliser la bride
de serrage rapide (accessoire SKIL 2610388766); les
disques de meulage/tronçonnage peuvent alors être
montés sans avoir besoin de clé spéciale
• Pour des suggestions complémentaires voyez
www.skil.com
• Cet outil n’est pas conçu pour un usage professionnel
• Gardez toujours votre outil et le câble propres
(spécialement les aérations L 6)
! ne tentez pas de nettoyer les aérations en
introduisant des objets pointus par les fentes
!
• Si, malgré tous les soins apportés à la fabrication et
au contrôle de l’outil, celui ci devait avoir un défaut,
la réparation ne doit être conée qu’à une station de
service après-vente agréée pour outillage SKIL
-retournez l’outil non démonté avec votre preuve
d’achat au revendeur ou au centre de service après-
vente SKIL le plus proche (les adresses ainsi que la
vue éclatée de l’outil gurent sur www.skil.com)
• Veuillez noter que tout dégât causé par une surcharge
ou une mauvaise utilisation du produit ne sera pas
couvert par la garantie (pour connaître les conditions de
la garantie SKIL, surfez sur www.skil.com ou adressez-
vous à votre revendeur)
ENVIRONNEMENT
• Ne jetez pas les outils électriques, les accessoires
et l’emballage dans les ordures ménagères (pour les
pays européens uniquement)
-conformément à la directive européenne 2012/19/EG
relative aux déchets d’équipements électriques ou
électroniques, et à sa transposition dans la législation
nationale, les outils électriques usés doivent être
collectés séparément et faire l’objet d’un recyclage
respectueux de l’environnement
-le symbole 5vous le rappellera au moment de la mise
au rebut de l’outil
! poussez uniquement le bouton de blocage de
l’arbre D lorsque l’arbre A est à l’arrêt
-procédez dans l’ordre inverse pour démonter les
accessoires
! à l’usage, les disques de meulage/tronçonnage
qu’ils ne se soient refroidis
! ne jamais utilisez de disque de meulage/
tronçonnage ne portant pas l’étiquette collée
dessus (si fournie)
• Montage de la poignée auxiliaire E 7
!
-vissez la poignée auxiliaire E à droite, au-dessus ou à
gauche de l’outil (selon le travail à eectuer)
• Démontage/montage/réglage du protège-main F 8
!
!
soit toujours dirigée vers l’opérateur
9019:
-ouvrez le protège-main F en desserrant la vis G (ne le
retirez pas)
-disposez le protège-main F sur le collier d’arbre de la
tête d’outil et le tournez en position adéquate (selon le
travail à eectuer)
-xez le protège-main F en serrant la vis G
! serrez fortement la vis G (couple min. 5 Nm)
9020/9021:
-si nécessaire, réglez le protège-main F en serrant la vis
X dont le réglage a été prédéni en usine (
)
• Avant toute utilisation
-assurez-vous que l’accessoire soit correctement monté
et fermement serré
-vériez manuellement que l’accessoire tourne
aisément
-testez l’outil à vide au moins 60 secondes à vitesse
maximum dans une position de sécurité
-arrêtez l’outil immédiatement dans le cas de vibrations
considérables ou la présence d’autres défauts et
vériez l’outil pour en déterminer la cause
• Interrupteur on/o de verrouillage K 9
-mettez en marche l’outil 9a
!
la mise en marche de l’outil
! avant que l’accessoire atteigne la pièce à
travailler, l’outil doit tourner à la vitesse maximum
-verrouillez l’interrupteur 9b
-déverrouillez l’interrupteur/arrêtez l’outil 9c
! avant d’arrêter l’outil, vous devriez le soulever de
la pièce à travailler
! l’accessoire continue à tourner quelques temps
après que l’outil ait été arrêté
• Meulage q
-déplacez l’outil de côté et d’autre et exercez une
pression modérée
! ne jamais utilisez un disque de tronçonnage pour
le meulage latéral
• Tronçonnage w
-ne pas inclinez l’outil pendant le tronçonnage
-toujours déplacez l’outil dans la même direction
marquée par la èche sur la tête, an d’éviter que l’outil
ne sorte avec violence de l’entaille
17
TECHNISCHE DATEN 1
WERKZEUGKOMPONENTEN 2
A Spindel
B Spannansch
C Spannschlüssel
D Spindelarretierungsknopf
E Zusatzgri
F Schutzhaube
G Schutzhaubemutter
H Sechskantschlüssel
J Befestigungsansch
K Ein-/Aus Arretierungsschalter
L Lüftungsschlitze
SICHERHEIT
ALLGEMEINE SICHERHEITSHINWEISE FÜR
ELEKTROWERKZEUGE
-WARNUNG Lesen Sie alle Sicherheitshinweise,
Anweisungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug versehen
ist. Versäumnisse bei der Einhaltung der nachfolgenden
Anweisungen können elektrischen Schlag, Brand und/
oder schwere Verletzungen verursachen. Bewahren Sie
alle Sicherheitshinweise und Anweisungen für die
Zukunft auf. Der in den Sicherheitshinweisen verwendete
Begri “Elektrowerkzeug” bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene
Elektrowerkzeuge (ohne Netzkabel).
1) ARBEITSPLATZSICHERHEIT
a) Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung oder unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während
der Benutzung des Elektrowerkzeuges fern.
Bei Ablenkung können Sie die Kontrolle über das
Elektrowerkzeug verlieren.
2) ELEKTRISCHE SICHERHEIT
a) Der Anschlussstecker des Elektrowerkzeuges muss
in die Steckdose passen. Der Stecker darf in keiner
Weise verändert werden.Verwenden Sie keine
Adapterstecker gemeinsam mit schutzgeerdeten
Elektrowerkzeugen. Unveränderte Stecker und
passende Steckdosen verringern das Risiko eines
elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
und Kühlschränken. Es besteht ein erhöhtes Risiko
durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Elektrowerkzeug von Regen
oder Nässe fern. Das Eindringen von Wasser in ein
Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das
Elektrowerkzeug zu tragen, aufzuhängen oder um
F
BRUIT / VIBRATION
• 9019/9020
Mesuré selon EN 60745 le niveau de la pression
sonore de cet outil est 90,0 dB(A) et le niveau de la
puissance sonore 101,0 dB(A) (déviation standard: 3
dB), et la vibration pendant le meulage 5,4 m/s² (somme
vectorielle des trois axes directionnels; incertitude K =
1,5 m/s²)
! des autres applications (comme tronçonner)
peuvent entraîner des valeurs de vibration
• 9021
Mesuré selon EN 60745 le niveau de la pression
sonore de cet outil est 89.5 dB(A) et le niveau de la
puissance sonore 100.5 dB(A) (déviation standard: 3
dB), et la vibration pendant le meulage 9,5 m/s² (somme
vectorielle des trois axes directionnels; incertitude K =
1,5 m/s²)
! des autres applications (comme tronçonner)
peuvent entraîner des valeurs de vibration
• Le niveau de vibrations émises a été mesuré
conformément à l’essai normalisé de la norme EN 60745;
il peut être utilisé pour comparer plusieurs outils et
pour réaliser une évaluation préliminaire de l’exposition
aux vibrations lors de l’utilisation de l’outil pour les
applications mentionnées
-l’utilisation de l’outil dans d’autres applications, ou avec
des accessoires diérents ou mal entretenus, peut
considérablement augmenter le niveau d’exposition
-la mise hors tension de l’outil et sa non-utilisation
pendant qu’il est allumé peuvent considérablement
réduire le niveau d’exposition
!
par un entretien correct de l’outil et de ses
accessoires, en gardant vos mains chaudes et en
structurant vos schémas de travail
c
Winkelschleifer 9019/9020/9021
EINLEITUNG
• Dieses Werkzeug ist für das leichte Schleifen, Trennen
und Entgraten von Metall- und Steinwerkstoen ohne
Zuhilfenahme von Wasser bestimmt
• Dieses Werkzeug eignet sich nicht für den
professionellen Einsatz
• Nicht zuviel Druck auf das Werkzeug ausüben; die
Geschwindigkeit der Trennscheibe besorgt den Rest
• Trennschleifen mit Trennscheiben ist nur möglich,
wenn eine Schutzhaube (optional als SKIL Zubehör
2610397207 erhältlich) 2610S01145 (9019/9020) /
2610S01146 (9021)) verwendet wird
• Bitte diese Bedienungsanleitung sorgfältig lesen und
aufbewahren 2
18
vielfachem Gebrauch mit dem Elektrowerkzeug
vertraut sind. Achtloses Handeln kann binnen
Sekundenbruchteilen zu schweren Verletzungen führen.
4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON
ELEKTROWERKZEUGEN
a) Überlasten Sie das Elektrowerkzeug nicht.
Verwenden Sie für Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektrowerkzeug
arbeiten Sie besser und sicherer im angegebenen
Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht
mehr ein- oder ausschalten lässt, ist gefährlich und muss
repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/
oder entfernen Sie einen abnehmbaren Akku,
bevor Sie Geräteeinstellungen vornehmen,
Zubehörteile wechseln oder das Elektrowerkzeug
weglegen. Diese Vorsichtsmaßnahme verhindert den
unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Elektrowerkzeug nicht benutzen,
die mit diesem nicht vertraut sind oder diese
Anweisungen nicht gelesen haben. Elektrowerkzeuge
sind gefährlich, wenn Sie von unerfahrenen Personen
benutzt werden.
e)
mit Sorgfalt. Kontrollieren Sie, ob bewegliche
Elektrowerkzeugeteile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder
so beschädigt sind, dass die Funktion des
Elektrowerkzeuges beeinträchtigt ist. Lassen
Sie beschädigte Teile vor dem Einsatz des
Elektrowerkzeuges reparieren. Viele Unfälle haben
ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind
leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen für
andere als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
h)
und frei von Öl und Fett. Rutschige Grie und
Griächen erlauben keine sichere Bedienung und
Kontrolle des Elektrowerkzeuges in unvorhergesehenen
Situationen.
5) SERVICE
a) Lassen Sie Ihr Elektrowerkzeug nur von
Ersatzteilen reparieren. Damit wird sichergestellt, dass
die Sicherheit des Elektrowerkzeuges erhalten bleibt.
SICHERHEITSHINWEISE FÜR WINKELSCHLEIFER
1) GEMEINSAME SICHERHEITSHINWEISE ZUM
SCHLEIFEN UND TRENNSCHLEIFEN
a) Dieses Elektrowerkzeug ist zu verwenden als
den Stecker aus der Steckdose zu ziehen. Halten
Sie das Kabel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Elektrowerkzeugeteilen.
Beschädigte oder verwickelte Kabel erhöhen das Risiko
eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden Sie nur Verlängerungskabel,
die auch für den Außenbereich zugelassen sind.
Die Anwendung eines für den Außenbereich geeigneten
Verlängerungskabels verringert das Risiko eines
elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter
Umgebung nicht vermeidbar ist, verwenden Sie
einen Fehlerstromschutzschalter. Der Einsatz eines
Fehlerstromschutzschalters vermindert das Risiko eines
elektrischen Schlages.
3) SICHERHEIT VON PERSONEN
a) Seien Sie aufmerksam, achten Sie darauf, was
Sie tun, und gehen Sie mit Vernunft an die Arbeit
mit einem Elektrowerkzeug. Benutzen Sie das
Elektrowerkzeug nicht, wenn Sie müde sind oder
Medikamenten stehen. Ein Moment der Unachtsamkeit
beim Gebrauch des Elektrowerkzeuges kann zu
ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeuges, verringert
das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte
Inbetriebnahme.Vergewissern Sie sich, dass das
Elektrowerkzeug ausgeschaltet ist, bevor Sie
es an die Stromversorgung und/oder den Akku
anschließen, es aufnehmen oder tragen. Wenn Sie
beim Tragen des Elektrowerkzeuges den Finger am
Schalter haben oder das Elektrowerkzeug eingeschaltet
an die Stromversorgung anschließen, kann dies zu
Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der sich in
einem drehenden Elektrowerkzeugeteil bendet, kann zu
Verletzungen führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für
einen sicheren Stand und halten Sie jederzeit
das Gleichgewicht. Dadurch können Sie das
Elektrowerkzeug in unerwarteten Situationen besser
kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung oder Schmuck. Halten Sie Haare und
Kleidung fern von sich bewegenden Teilen. Lockere
Kleidung, Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.
g)
montiert werden können, vergewissern Sie sich,
dass diese angeschlossen sind und richtig
verwendet werden. Verwendung einer Staubabsaugung
verringert Gefährdungen durch Staub.
h) Wiegen Sie sich nicht in falscher Sicherheit und
setzen Sie sich nicht über die Sicherheitsregeln
für Elektrowerkzeuge hinweg, auch wenn Sie nach
19
Werkstücks oder gebrochenes Zubehör können
wegiegen und Verletzungen auch außerhalb des
direkten Arbeitsbereichs verursachen.
j) Fassen Sie das Elektrowerkzeug nur an den
bei denen das Einsatzwerkzeug verborgene
kann. Der Kontakt mit einer spannungsführenden
Leitung kann auch Metallteile des Elektrowerkzeuges
unter Spannung setzen und zu einem elektrischen
Schlag führen.
k) Halten Sie das Netzkabel von sich drehenden
Zubehör fern. Wenn Sie die Kontrolle über das
Werkzeug verlieren, kann das Netzkabel durchtrennt
oder erfasst werden und Ihre Hand oder Ihr Arm in das
sich drehende Zubehör geraten.
l) Legen Sie das Elektrowerkzeug niemals ab, bevor
das Zubehör völlig zum Stillstand gekommen ist.
Das sich drehende Zubehör kann in Kontakt mit der
Ablageäche geraten, wodurch Sie die Kontrolle über
das Elektrowerkzeug verlieren können.
m) Lassen Sie das Elektrowerkzeug nicht laufen,
während Sie es tragen. Ihre Kleidung kann durch
zufälligen Kontakt mit dem sich drehenden Zubehör
erfasst werden, und das Zubehör sich in Ihren Körper
bohren.
n) Reinigen Sie regelmäßig die Lüftungsschlitze Ihres
Elektrowerkzeugs. Das Motorgebläse zieht Staub
in das Gehäuse, und eine starke Ansammlung von
Metallstaub kann elektrische Gefahren verursachen.
o) Verwenden Sie das Elektrowerkzeug nicht in der
Nähe brennbarer Materialien. Funken können diese
Materialien entzünden.
p)
Kühlmittel erfordern. Die Verwendung von Wasser
oder anderen üssigen Kühlmitteln kann zu einem
elektrischen Schlag führen.
2) RÜCKSCHLAG UND ENTSPRECHENDE
WARNHINWEISE
• Rückschlag ist die plötzliche Reaktion infolge eines
hakenden oder blockierten drehenden Zubehörs, wie
Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken
oder Blockieren führt zu einem abrupten Stopp des
rotierenden Zubehörs. Dadurch wird ein unkontrolliertes
Elektrowerkzeug gegen die Drehrichtung des Zubehörs
an der Blockierstelle beschleunigt.
• Wenn z. B. eine Schleifscheibe im Werkstück hakt oder
blockiert, kann sich die Kante der Schleifscheibe, die
in das Werkstück eintaucht, verfangen und dadurch
die Schleifscheibe ausbrechen oder einen Rückschlag
verursachen. Die Schleifscheibe bewegt sich dann
auf die Bedienperson zu oder von ihr weg, je nach
Drehrichtung der Scheibe an der Blockierstelle. Hierbei
können Schleifscheiben auch brechen.
• Ein Rückschlag ist die Folge eines falschen oder
fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann
durch geeignete Vorsichtsmaßnahmen, wie nachfolgend
beschrieben, verhindert werden.
a) Halten Sie das Elektrowerkzeug gut fest und
bringen Sie Ihren Körper und Ihre Arme in eine
Position, in der Sie die Rückschlagkräfte abfangen
vorhanden, um die größtmögliche Kontrolle über
Rückschlagkräfte oder Reaktionsmomente beim
Schleifer und Trennschleifmaschine. Beachten Sie
alle Warnhinweise, Anweisungen, Darstellungen und
Daten, die Sie mit dem Werkzeug erhalten. Wenn
Sie die folgenden Anweisungen nicht beachten, kann
es zu elektrischem Schlag, Feuer und/oder schweren
Verletzungen kommen.
b) Dieses Elektrowerkzeug wird nicht zum Schmirgeln,
Bürsten oder Polieren empfohlen. Anwendungen, für
die dieses Elektrowerkzeug nicht ausgelegt ist, stellen
ein Risiko dar; es besteht Verletzungsgefahr.
c) Verwenden Sie kein Zubehör, das vom Hersteller
nicht speziell für dieses Elektrowerkzeug
vorgesehen und empfohlen wurde. Nur weil Sie das
Zubehör an Ihrem Elektrowerkzeug befestigen können,
garantiert das keine sichere Verwendung.
d) Die zulässige Drehzahl des Zubehörs muss
mindestens so hoch sein wie die auf dem
Elektrowerkzeug angegebene Höchstdrehzahl.
Zubehör, das sich schneller als zulässig dreht, kann
zerstört werden.
e) Außendurchmesser und Dicke des Zubehörs
müssen den Maßangaben Ihres Elektrowerkzeugs
entsprechen. Falsch bemessenes Zubehör kann nicht
ausreichend abgeschirmt oder kontrolliert werden.
f) Einsatzwerkzeuge mit Gewindeeinsatz müssen
genau auf das Gewinde der Schleifspindel passen.
Bei Einsatzwerkzeugen, die mittels Flansch
montiert werden, muss der Lochdurchmesser des
Einsatzwerkzeuges zum Aufnahmedurchmesser
des Flansches passen. Einsatzwerkzeuge, die nicht
genau am Elektrowerkzeug befestigt werden, drehen
sich ungleichmäßig, vibrieren sehr stark und können zum
Verlust der Kontrolle führen.
g) Verwenden Sie kein beschädigtes Zubehör.
Kontrollieren Sie vor jeder Verwendung Zubehör
wie Schleifscheiben auf Absplitterungen und
Risse, Schleifteller auf Risse, Verschleiß oder
starke Abnutzung, Drahtbürsten auf lose oder
gebrochene Drähte.Wenn das Elektrowerkzeug oder
das Zubehör herunterfällt, überprüfen Sie, ob es
beschädigt ist, oder verwenden Sie unbeschädigtes
Zubehör. Wenn Sie das Zubehör kontrolliert und
eingesetzt haben, halten Sie und in der Nähe
rotierenden Zubehörs und lassen Sie das Werkzeug
eine Minute lang mit Höchstdrehzahl laufen.
Beschädigtes Zubehör bricht meist in dieser Testzeit.
h) Tragen Sie persönliche Schutzausrüstung.
Verwenden Sie je nach Anwendung
Vollgesichtsschutz, Augenschutz oder
Schutzbrille. Soweit angemessen, tragen Sie
Staubmaske, Gehörschutz, Schutzhandschuhe
Materialpartikel von Ihnen fernhält. Die Augen sollen
vor herumiegenden Fremdkörpern geschützt werden,
die bei verschiedenen Anwendungen entstehen. Staub-
oder Atemschutzmaske müssen den bei der Anwendung
entstehenden Staub ltern. Wenn Sie lange lautem Lärm
ausgesetzt sind, können Sie einen Hörverlust erleiden.
i) Achten Sie bei anderen Personen auf sicheren
Abstand zu Ihrem Arbeitsbereich. Jeder, der
den Arbeitsbereich betritt, muss persönliche
Schutzausrüstung tragen. Bruchstücke des
20
4) WEITERE BESONDERE WARNHINWEISE ZUM
TRENNSCHLEIFEN
a) Vermeiden Sie ein Blockieren der Trennscheibe
oder zu hohen Anpressdruck. Führen Sie keine
übermäßig tiefen Schnitte aus. Eine Überlastung der
Trennscheibe erhöht deren Beanspruchung und die
Anfälligkeit zum Verkanten oder Blockieren und damit die
Möglichkeit eines Rückschlags oder Schleifkörperbruchs.
b) Meiden Sie den Bereich vor und hinter der
rotierenden Trennscheibe. Wenn Sie die Trennscheibe
im Werkstück von sich wegbewegen, kann im Falle
eines Rückschlags das Elektrowerkzeug mit der sich
drehenden Scheibe direkt auf Sie zugeschleudert
werden.
c) Falls die Trennscheibe verklemmt oder Sie
die Arbeit unterbrechen, schalten Sie das
Elektrowerkzeug aus und halten Sie es ruhig, bis die
Scheibe zum Stillstand gekommen ist.Versuchen
Sie nie, die noch laufende Trennscheibe aus dem
Schnitt zu ziehen, sonst kann ein Rückschlag
erfolgen. Ermitteln und beheben Sie die Ursache für das
Verklemmen.
d) Schalten Sie das Elektrowerkzeug nicht wieder ein,
die Trennscheibe erst ihre volle Drehzahl erreichen,
bevor Sie den Schnitt vorsichtig fortsetzen.
Anderenfalls kann die Scheibe verhaken, aus dem
Werkstück springen oder einen Rückschlag verursachen.
e) Stützen Sie Platten oder große Werkstücke ab,
um das Risiko eines Rückschlags durch eine
eingeklemmte Trennscheibe zu vermindern. Große
Werkstücke können sich unter ihrem eigenen Gewicht
durchbiegen. Das Werkstück muss auf beiden Seiten
abgestützt werden, und zwar sowohl in der Nähe des
Trennschnitts als auch an der Kante.
f) Seien Sie besonders vorsichtig bei
“Taschenschnitten” in bestehende Wände oder
andere nicht einsehbare Bereiche. Die eintauchende
Trennscheibe kann beim Schneiden in Gas- oder
Wasserleitungen, elektrische Leitungen oder andere
Objekte einen Rückschlag verursachen.
ZUSÄTZLICHE SICHERHEITSHINWEISE
ALLGEMEINES
• Dieses Werkzeug ist für Naßschruppen/-trennen nicht
geeignet
• Nur die mit diesem Werkzeug mitgelieferten Flansche
verwenden
• Der Benutzer dieses Werkzeuges sollte älter als 16 Jahre
sein
• Ziehen Sie grundsätzlich den Netzstecker, bevor Sie
beliebige Änderungen an den Einstellungen oder
einen Zubehörwechsel vornehmen
ZUBEHÖR
• SKIL kann nur dann die einwandfreie Funktion des
Werkzeuges zusichern, wenn Original-Zubehör
verwendet wird
• Bei Verwendung von Fremdfabrikaten beim Zubehör bitte
die Hinweise des Herstellers beachten
•
max. Stärke von 6 mm/3 mm und einem
Spindelbohrungsdurchmesser von 22 mm
verwenden
Hochlauf zu haben. Die Bedienperson kann durch
geeignete Vorsichtsmaßnahmen die Rückschlag- und
Reaktionskräfte beherrschen.
b) Bringen Sie Ihre Hand nie in die Nähe sich
drehendes Zubehör. Das Zubehör kann sich beim
Rückschlag über Ihre Hand bewegen.
c) Meiden Sie mit Ihrem Körper den Bereich, in den
das Elektrowerkzeug bei einem Rückschlag bewegt
wird. Der Rückschlag treibt das Elektrowerkzeug
in die Richtung entgegengesetzt zur Bewegung der
Schleifscheibe an der Blockierstelle.
d) Arbeiten Sie besonders vorsichtig im Bereich
von Ecken, scharfen Kanten usw. Verhindern Sie,
dass Zubehör vom Werkstück zurückprallt und
verklemmt. Das rotierende Zubehör neigt bei Ecken,
scharfen Kanten oder wenn es abprallt, dazu, sich zu
verklemmen. Dies verursacht einen Kontrollverlust oder
Rückschlag.
e)
Sägeblatt. Solches Zubehör verursacht häug einen
Rückschlag oder den Verlust der Kontrolle über das
Elektrowerkzeug.
3) SPEZIELLE WARNHINWEISE ZUM SCHLEIFEN UND
TRENNSCHLEIFEN
a) Verwenden Sie ausschließlich die für Ihr
Elektrowerkzeug zugelassenen Schleifkörper
und die für diese Schleifkörper vorgesehene
Schutzhaube. Schleifkörper, die nicht für das
Elektrowerkzeug vorgesehen sind, können nicht
ausreichend abgeschirmt werden und sind unsicher.
b) Gekröpfte Schleifscheiben müssen so montiert
Ebene des Schutzhaubenrandes hervorsteht. Eine
unsachgemäß montierte Schleifscheibe, die über die
Ebene des Schutzhaubenrandes hinausragt, kann nicht
ausreichend abgeschirmt werden.
c) Die Schutzhaube muss sicher am Elektrowerkzeug
angebracht und so eingestellt sein, dass ein
Höchstmaß an Sicherheit erreicht wird, d. h. der
kleinstmögliche Teil des Schleifkörpers zeigt
Die Schutzhaube soll die
Bedienperson vor Bruchstücken, zufälligem Kontakt mit
dem Schleifkörper und Funken, die die Kleidung in Brand
setzen könnten, schützen.
d) Schleifkörper dürfen nur für die empfohlenen
Einsatzmöglichkeiten verwendet werden. Z. B.:
Schleifen Sie nie mit der Seitenäche einer Trennscheibe.
Trennscheiben sind zum Materialabtrag mit der Kante der
Scheibe bestimmt. Seitliche Krafteinwirkung auf diese
Schleifkörper kann sie zerbrechen.
e) Verwenden Sie immer unbeschädigte
die von Ihnen gewählte Schleifscheibe. Geeignete
Flansche stützen die Schleifscheibe und verringern
so die Gefahr eines Schleifscheibenbruchs. Flansche
für Trennscheiben können sich von den Flanschen für
andere Schleifscheiben unterscheiden.
f) Verwenden Sie keine abgenutzten Schleifscheiben
von größeren Elektrowerkzeugen. Schleifscheiben
für größere Elektrowerkzeuge sind nicht für die höheren
Drehzahlen von kleineren Elektrowerkzeugen ausgelegt
und können brechen.
This manual suits for next models
2
Table of contents
Languages:
Other Skil Grinder manuals
