SMART ACS-P User manual

FR.8.2.4-09 ACS-P 12.03.2014 Rev. 00
E
Smart Otomatik Gaz Doldurma Cihazı

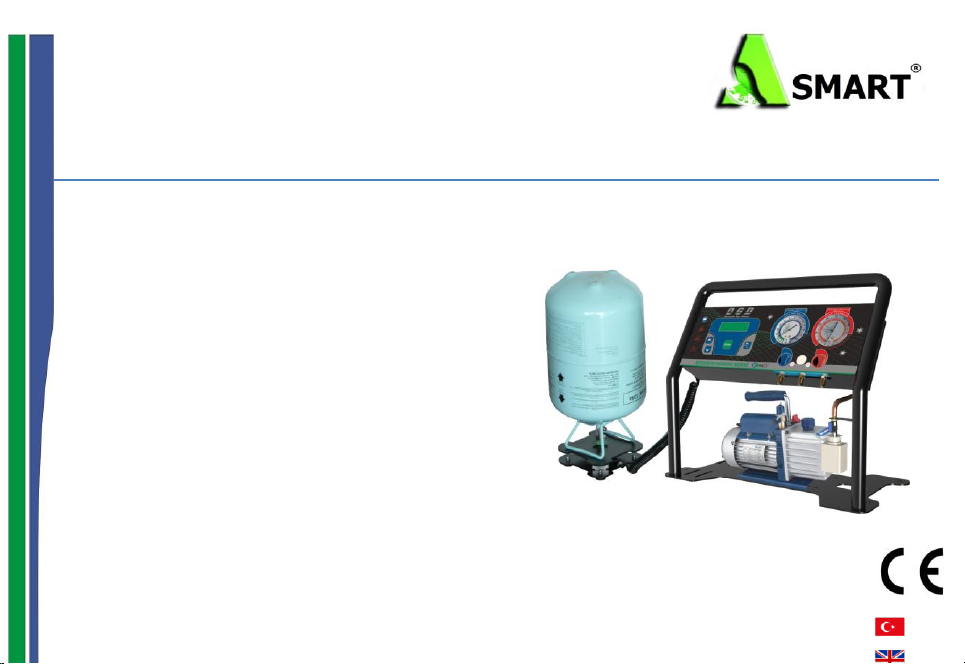

Smart Refrigerant Charging Unit
ACS-P
Kullanma Kılavuzu
Operating Manual
2-18
19-35

2
TÜRKÇE
İçindekiler
Teknik Özellikler .................................... 3
Güvenlik................................................. 4
Klima Sistemi .........................................5
Bileşenler............................................... 6
Kontrol Paneli........................................ 7
Kurulum................................................. 8
İşlemler.................................................. 9
Vakum .................................................... 9
Kaçak Kontrol ......................................... 9
Gaz Doldur.............................................. 10
Yeni Yağ Ekle........................................... 11
Bakım .....................................................12
Vakum Pompa Yağı Değişimi .................. 12
Terazi Kalibrasyonu ................................ 13
Terazi Sıfırlama ....................................... 14
Sorun Giderme.......................................15
Garanti ...................................................16

3
TÜRKÇE
Teknik Özellikler
Model ...................................................... ACS-P
Gaz türü................................................... R134a, R1234yf, R22, R404A, R407C
Güç kaynağı ............................................. 220 V ±10% / 50Hz
Ekran........................................................ 2x16 karakter LCD
Terazi hassasiyeti..................................... ±5 gr
Vakum pompası....................................... 3 m3/h (opsiyonel 6 m3/h)
Çalışma sıcaklığı....................................... 8°C ile 49°C arası
Düşük basınç saati................................... 17 bar
Yüksek basınç saati.................................. 34 bar
Hortum boyu ........................................... 180 cm (opsiyonel 250 cm & 300 cm)
Boyutlar................................................... 45 cm x 21 cm x 49 cm
Ağırlık....................................................... 14 kg

4
TÜRKÇE
Güvenlik
Cihazı çalıştırmadan önce bu kılavuzu dikkatli bir şekilde okuyun ve bütün yöntemleri
anlayın. Bu yöntemlerin uygulanmaması fiziksel yaralanmalara veya mal zararına sebep
olabilir.
Cihazı sadece kalifiye personel kullanmalıdır. Kullanıcı klima sistemleri, soğutma
sistemleri, soğutucu gazlar ve yüksek basınç konusunda bilgi sahibi olmalıdır.
Cihaz çalıştırılırken koruyucu gözlük ve kıyafetler kullanılmalıdır. Soğutucu gazın gözle ve
ciltle temasından kaçınılmalıdır.
Basınçlı tankta sıvı gaz vardır.
Tankı asla kapasitesinin %80'inden fazla doldurmayın.
Hortumlarda basınçlı gaz olabilir.
Mutlaka toprak hattı olan priz kullanın.
Cihazıhasarlı kablo veya prizle kullanmayın.
Güç kablosu takılıyken cihaz kabinini açmayın.
Cihazııslak ortamlarda kullanmayın.
Sadece belirlenen gaz türleriyle kullanın.
Klima gazını solumayın. Cihazı iyi havalandırılan yerlerde kullanın.
Cihaz dik olarak taşınmalıdır ve taşınırken elektronik tartı sabitlenmelidir.

5
TÜRKÇE
Klima Sistemi

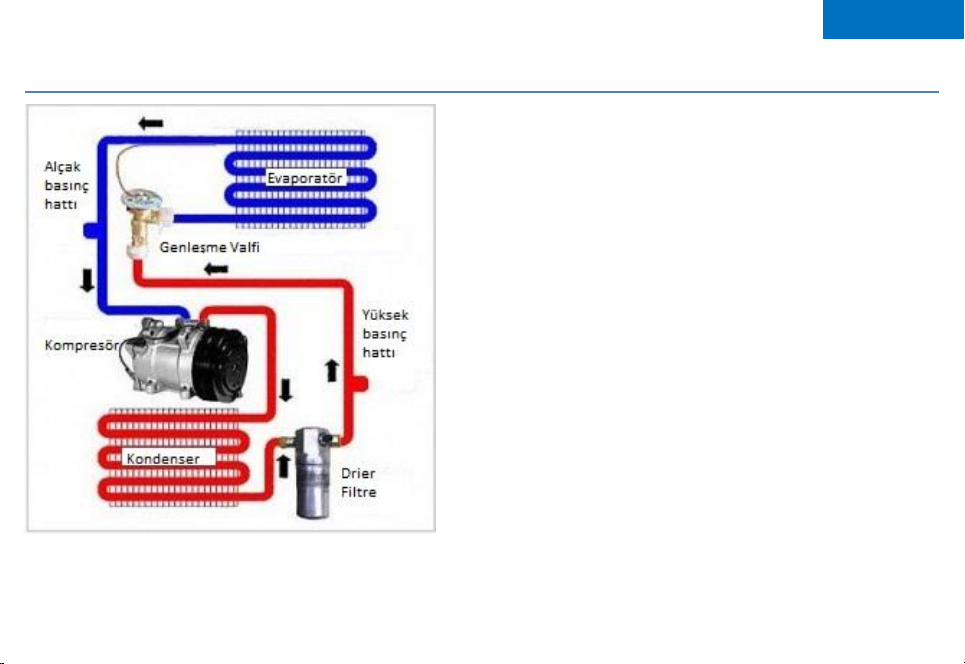

KOMPRESÖR: Klima gazını yüksek basınç ve
sıcaklıkta kondensere pompalar.
KONDENSER: Kompresörden gelen sıcak ve
yüksek basınçlı gazı soğutur, gaz sıvı hale geçer.
DRIER FİLTRE: Sistemdeki nem ve pislikleri tutar,
aksi takdirde bunlar sistemi tıkayarak zarar
verebilirler.
GENLEŞME VALFİ: Sıvı gazın basıncını alarak
genleşmesini ve dolayısıyla gaz haline geçerek
soğumasını sağlar.
EVAPORATÖR: Soğuk ve düşük basınçlı gazı
buharlaştırır, bu esnada araç içindeki ısıyı emer.

6
TÜRKÇE
Bileşenler

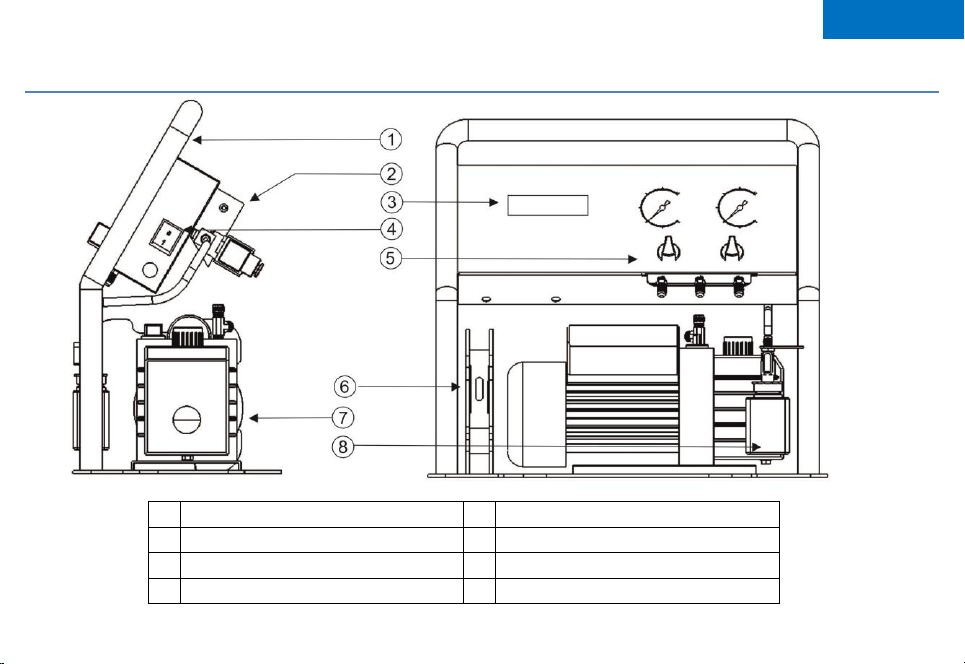

1
Metal Kasa
5
Manifold
2
Blok
6
Terazi
3
LCD Ekran
7
Vakum Pompası
4
Açma Kapama Düğmesi
8
Yeni Yağ Kabı

7
TÜRKÇE
Kontrol Paneli
ENTER
değer gir / değeri onayla
ESC
tank bilgileri / işlemi durdur
YUKARI
önceki işlem / değeri artır
AŞAĞI
sonraki işlem / değeri azalt

8
TÜRKÇE
Kurulum
Paketi açıp cihazı ve aksesuarları çıkarın. Pakette şunlar vardır:
ACS-P cihazı ve elektronik terazi
Alçak basınç (mavi) ve yüksek basınç (kırmızı) servis hortumları ve araç adaptörleri
Vakum pompası egzos kapağı
Kullanım kılavuzu ve garanti belgesi
İlk kullanımdan önce:
1. Cihazı ve teraziyi düz bir yüzeye yerleştirin.
2. Gaz tankını terazinin üzerine koyun.
3. Vakum pompasının üzerindeki alüminyum folyoyu çıkarın ve egzos kapağını yerine
takın.
4. Gaz hortumunu gaz tankına bağlayın.
5. Yüksek basınç (kırmızı) ve alçak basınç (mavi) hortumlarını basınç saatlerinin altında
yer alan servis portlarına bağlayın.
6. Araç adaptörlerini servis hortumlarının ucuna takın (ADAPTÖRLERİ FAZLA SIKMAYIN).
7. Güç kablosunu topraklı bir prize takın ve güç anahtarını açık konumuna getirin.
UYARI: Terazi fabrikada kalibre edilmiştir. Tekrar kalibre etmeye gerek yoktur.

9
TÜRKÇE
İşlemler
Vakum
Bu işlemin amacı klima sistemindeki havayı, su buharını ve diğer yoğuşmayan gazları
çıkarmaktır. Tavsiye edilen asgari vakum süresi 25 dakikadır.
UYARI: Vakum işlemine başlamadan önce klima sistemindeki gazı başka yollarla tahliye
edin.
1. Servis hortumlarını bağlayın ve adaptörleri açık konumuna getirin.
2. LCD ekranda VAKUM ZAMANI görünecektir.
3. Vakum zamanını ayarlamak için ENTER'a basın.
4. YUKARI ve AŞAĞI tuşlarını kullanarak istenen zamanı girin.
5. Vakum işlemini yapmadan geçmek için zamanı 0 girin.
6. Onaylamak için tekrar ENTER'a basın.
7. Devam etmek için AŞAĞI'ya basın.
Kaçak Kontrol
Bu işlemin amacı vakum seviyesinin korunup korunmadığını kontrol etmektir.
UYARI: Kaçak Kontrol işleminden önce vakum yapmak gereklidir.

10
TÜRKÇE
UYARI: İşlem yapılırken alçak basınç saatini izleyin. Vakum seviyesindeki artış klima
sisteminde kaçak olduğunun göstergesidir.
1. LCD ekranda KAÇAK KONTROL ZAMANI görünecektir.
2. Kaçak kontrol zamanını ayarlamak için ENTER'a basın.
3. YUKARI ve AŞAĞI tuşlarını kullanarak istenen zamanı girin.
4. Kaçak kontrol işlemini yapmadan geçmek için zamanı 0 girin.
5. Onaylamak için tekrar ENTER'a basın.
6. Devam etmek için AŞAĞI'ya basın.
Gaz Doldur
Araç klima sistemine gaz doldurmak için kullanılır.
1. LCD ekranda GAZ MİKTARI görünecektir.
2. Gaz miktarını ayarlamak için ENTER'a basın. YUKARI ve AŞAĞI tuşlarını kullanarak
istenen miktarı girin.
3. Gaz doldurma işlemini yapmadan geçmek için miktarı 0 girin.
4. Onaylamak için tekrar ENTER'a basın.
5. Devam etmek için AŞAĞI'ya basın.

11
TÜRKÇE
Yeni Yağ Ekle
Araç klima sistemine yeni yağ eklemek için kullanılır.
UYARI: Yağ Ekleme işleminden önce vakum yapmak gereklidir.
UYARI: LCD ekranda uyarıyı görünce yağ vanasını açın. Yağ kabının üzerindeki ölçeklere
bakarak yağ ilavesi yapın. İstenen miktarda yağ ekledikten sonra YAĞ VANASINI
KAPATIN. Vanayı kapattıktan sonra devam etmek için ENTER'a basın.
1. LCD ekranda YAĞ İLAVESİ YAP görünecektir.
2. Ayarlamak için ENTER'a basın. YUKARI ve AŞAĞI tuşlarını kullanarak EVET veya HAYIR'ı
seçin.
3. Yağ ekleme işlemini yapmadan geçmek için HAYIR'ı seçin.
4. Onaylamak için tekrar ENTER'a basın.
5. Devam etmek için AŞAĞI'ya basın.
İşleme Başla
1. Seçili işlemlere başlama için ENTER'a basın
UYARI: bitince LCD ekranda İŞLEM TAMAM görünecektir.

12
TÜRKÇE
Bakım
Vakum Pompa Yağı Değişimi
Vakum pompasının efektif çalışabilmesi için yağın belirli aralıklarla değiştirilmesi
gerekmektedir. Özelliğini kaybetmiş yağ kullanımı mekanik bileşenlere geri dönülmez zararlar
vermektedir. Vakum pompa yağı aşağıdaki durumlarda değiştirilmelidir.
Her 30 çalışma saatinde veya her filtre değişiminde
Yağın rengi koyulaştığında veya bulanıklaştığında
1. Eski yağı toplamak için boş bir kap temin edin.
2. Cihazın elektrik bağlantısını kesin.
3. Yağ doldurma kapağını çıkarın.
4. Tahliye tıpasını çıkarın.
5. Eski yağın akmasını bekleyin.
6. Tahliye tıpasını takın.
7. Dolum deliğini kullanarak yeni yağı yarı seviyeye kadar doldurun.
8. Yağ doldurma kapağını takın.
9. Cihazı güç anahtarından açın.
10.ESC tuşuna 5 saniye basılı tutun.
11.VAKUM YAĞI DEĞİŞTİR'i seçerek vakum yağ değiştirme uyarısını silin.

13
TÜRKÇE
Terazi Kalibrasyonu
UYARI: Terazi kalibrasyonu gereksiz yere yapılmamalıdır. Terazinin doğru tartmadığını
düşünüyorsanız lütfen teknik servisi arayın.
1. Gaz tankı boş olmalıdır.
2. Ana menüye gidin.
3. ESC tuşuna 5 saniye basılı tutun.
4. AĞIRLIK KALİBRASYONU'nu seçin.
5. Terazinin üzerine boş bir gaz tankı koyup ENTER'a basın.
6. Bekleyin.
7. LCD ekranda TEST AĞIRLIĞI KOYUN görünecektir.
8. Test ağırlığı tankın üzerine yerleştirin.
9. Eğer gerekliyse, YUKARI ve AŞAĞI tuşlarıyla ekrandaki miktarı kullandığınız ağırlığa
uygun olarak değiştirin (varsayılan değer 2000 gram'dır).
10.ENTER'a basın.
11.Bekleyin.
12.LCD ekranda TAMAMLANDI görünecektir.

14
TÜRKÇE
Terazi Sıfırlama
UYARI: Terazi sıfırlama gereksiz yere yapılmamalıdır. Terazinin doğru tartmadığını
düşünüyorsanız lütfen teknik servisi arayın.
1. Gaz tankı boş olmalıdır.
2. Ana menüye gidin.
3. ESC tuşuna 5 saniye basılı tutun.
4. DARA SIFIRLAMA'yı seçin.
5. Terazinin üzerine boş bir gaz tankı koyup ENTER'a basın
6. Bekleyin.
7. LCD ekranda TAMAMLANDI görünecektir.

15
TÜRKÇE
Sorun Giderme
Sorun
Neden
Çözüm
Cihaz çalışmıyor
Güç kablosu takılı değil
Güç kablosunu takın
Güç anahtarı açık değil
Güç anahtarını açın
Sigorta arızalı
Sigortayı değiştirin
Prizde akım yok
Prizi kontrol edin
Cihaz gaz doldurmuyor
Gaz tankında gaz yok
Tanka gaz doldurun
Tank valfi kapalı
Valfi açın
Araç servis adaptörleri kapalı
Adaptörleri açın
Servis hortumu büzülmüş
Hortumu düzeltin
Araç klimasında kaçak var
Kaçağı bulun ve onarın
Ağırlık kalibrasyonu bozuk
Ağırlık kalibrasyonu yapın
Vakum yetersiz
Gevşek hortum bağlantısı
Bağlantıyı sıkıştırın
Araç klimasında kaçak var
Kaçağı bulun ve onarın
Yağ ekleme vanası açık
Vanayı kapatın
Hortumlarda kaçak var
Kaçağı bulun ve onarın
Vakum pompa yağı bozuk
Yağı değiştirin
Gaz miktarı tutarsız
Cihaz hareket halinde
Cihazı hareket ettirmeyin
Tankın sabitleme civataları gevşek
Civataları kontrol edin

16
TÜRKÇE
Garanti
GARANTİ ŞARTLARI
1. Garanti süresi, malın teslim tarihinden itibaren başlar ve (...) yıldır.
2. Malın (hortum ve adaptör hariç) tamamı firmamız garanti kapsamındadır.
3. Satıcı/bayi tarafından satış tarihi yazılmayan, kaşe ve imza olmayan garanti belgeleri geçersizdir.
4. Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine
eklenir. Malın tamir süresi en fazla 30 iş günüdür. Bu süre, mala ilişkin arızanın servis istasyonuna,
servis istasyonunun olmaması durumunda, malın satıcısı, bayii, acentesi, temsilciliği, ithalatçısı
veya imalatçısı- üreticisinden birisine bildirim tarihinden itibaren başlar. Malın arızasının 15 iş
günü içerisinde giderilmemesi halinde imalatçı-üretici veya ithalatçı malın tamiri tamamlanıncaya
kadar, benzer özelliklere sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır.
Ulusal, yasal ve dini tatiller ve hafta sonları iş günü olarak sayılmazlar.
5. Malın garanti süresi içerisinde gerek malzeme ve işçilik, gerekse montaj hatalarından dolayı
arızalanması halinde, işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında
hiçbir ücret talep etmeksizin tamiri yapılacaktır.
6. Tüketicinin onarım hakkını kullanmasına rağmen malın;
Tüketiciye teslim edildiği tarihten itibaren, belirlenen garanti süresi içinde kalmak kaydıyla, bir
yıl içerisinde; aynı arızanın ikiden fazla tekrarlanması veya farklı arızaların dörtten fazla
meydana gelmesi veya belirtilen garanti süresi içerisinde farklı arızaların toplamının altıdan

17
TÜRKÇE
fazla olması unsurlarının yanı sıra, bu arızaların maldan yararlanamamayı sürekli kılması,
Tamiri için gereken azami sürenin aşılması,
Firmanın servis istasyonunun, servis istasyonunun mevcut olmaması halinde sırayla satıcısı,
bayii, acentesi, temsilciliği, ithalatçısı veya imalatçı- üreticisinden birisinin düzenleyeceği
raporla arızanın tamirinin mümkün bulunmadığının belirlenmesi, durumlarında tüketici malının
ücretsiz değerlendirilmesini, bedel iadesi veya ayıp oranında bedel indirimi talep edebilir.
7. Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar
garanti kapsamı dışındadır.
8. Bakım yapılmaması; orijinal olmayan yedek parça kullanılması; süresi geçmiş filtre kullanılması;
uygun olmayan gazlar ve/veya yağlar kullanılması; elektrik şoku, yangın veya diğer kaza kaynaklı
hasarlar ürünün garanti dışı kalmasına neden olur.
9. Kullanma kılavuzunda yazan temel güvenlik uyarılarına uyulmadığı için veya operatörün
beceriksizliği sebebiyle gaz çekilen veya doldurulan araçlarda meydana gelebilecek hasarlardan
üretici firma sorumlu değildir.
10.Garanti nakliye sırasında meydana gelen hasarları kapsamaz. Garanti kapsamındaki ürünlerin
üreticiye nakli tamamen müşterinin sorumluluğundadır.
11.Üretici firma cihazın arızalanmasından doğabilecek iş kayıplarından, klima gazı kayıplarından veya
hatalı kullanımdan kaynaklanan yaralanmalardan sorumlu değildir.
12.Garanti belgesi ile ilgili olarak çıkabilecek sorunlar için Sanayi ve Ticaret Bakanlığı Tüketicinin ve
Rekabetin Korunması Genel Müdürlüğü'ne başvurulabilir.

18
TÜRKÇE
GARANTİ BELGESİ
MALIN
CİNSİ KLİMA GAZ DOLDURMA CİHAZI
MARKASI SMART
MODELİ ACS-P
SERİ NO ................................................
TESLİM TARİHİ VE YERİ ................................................
GARANTİ SÜRESİ ................................................
AZAMİ TAMİR SÜRESİ 30 İŞ GÜNÜ
BAYİ VEYA DİSTRİBÜTÖR FİRMANIN
ÜNVANI ................................................
ADRESİ ................................................
TELEFONU ................................................
TELEFAKSI ................................................
FATURA TARİHİ VE NO ...............................................

19
ENGLISH
ENGLISH
Contents
Technical Specifications ........................ 20
Safety..................................................... 21
A/C System ............................................ 22
Components .......................................... 23
Control Panel......................................... 24
Setup ..................................................... 25
Operations............................................. 26
Vacuum .................................................. 26
Leak Control ........................................... 26
Charge Refrigerant ................................. 27
Add New Oil............................................ 28
Maintenance..........................................29
Vacuum Pump Oil Change ...................... 29
Scale Calibration..................................... 30
Scale Zeroing .......................................... 31
Troubleshooting.....................................32
Warranty................................................33

20
ENGLISH
ENGLISH
Technical Specifications
Model ...................................................... ACS-P
Refrigerant type ...................................... R134a, R1234yf, R22, R404A, R407C
Power supply........................................... 220 V ±10% / 50Hz
Display ..................................................... 2x16 character LCD
Scale resolution....................................... ±5 gr
Vacuum pump ......................................... 3 m3/h (optional 6 m3/h & 7.6 m3/h)
Operating range ...................................... 8°C to 49°C
Low pressure gauge ................................ 17 bar
High pressure gauge................................ 34 bar
Hose length ............................................. 180 cm (optional 250 cm & 300 cm)
Dimensions.............................................. 45 cm x 21 cm x 49 cm
Weight..................................................... 14 kg
