CONSEJOS Y SUGERENCIAS
Las presentes instrucciones de servicio son válidas para diferentes modelos de
aparato; por ello puede ser posible que se describan detalles y características de
equipamiento que no concuerden íntegramente con las de su aparato concreto.
INSTALACIÓN
• El fabricante declina cualquier responsabilidad debida a los daños provocados
por una instalación incorrecta o no conforme con las reglas.

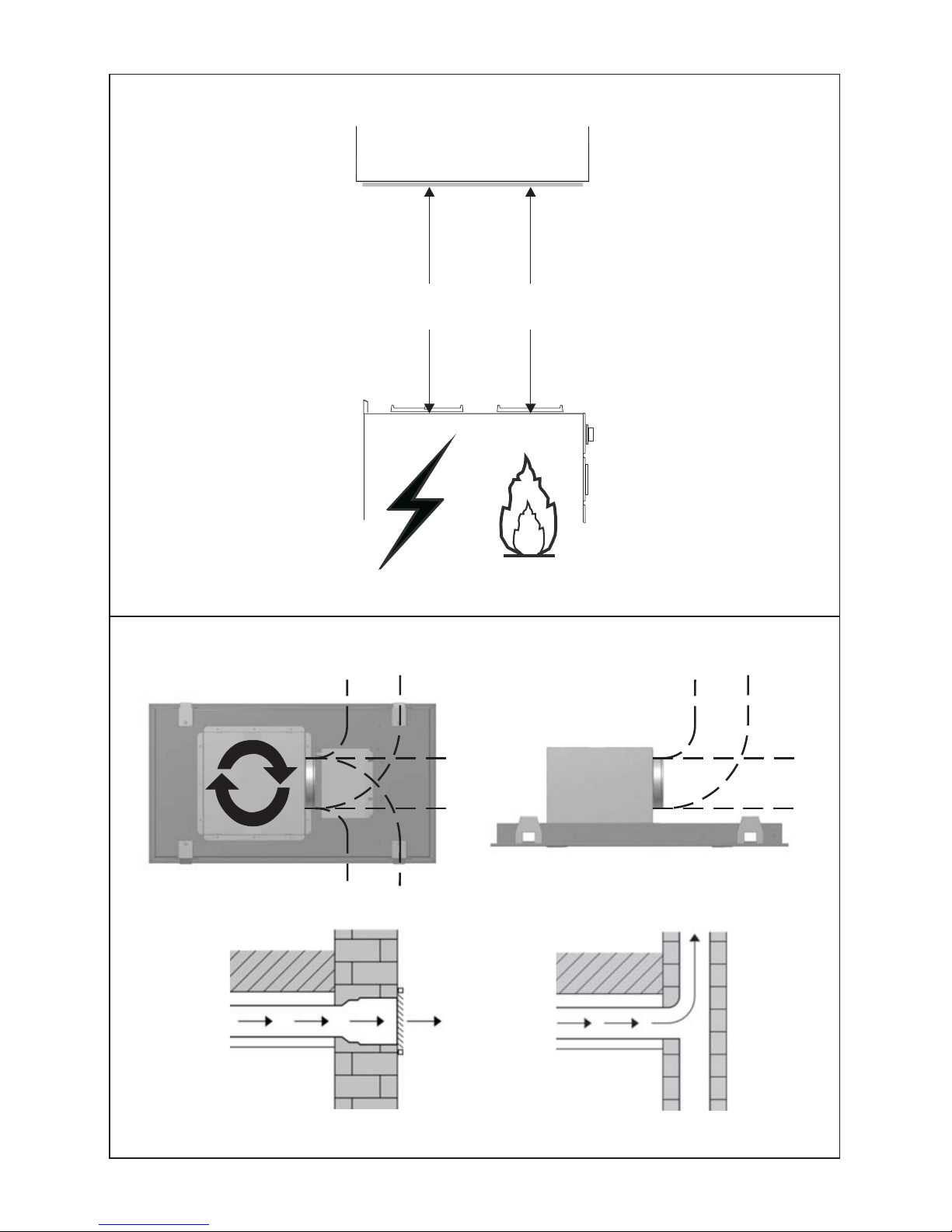

• La distancia mínima de seguridad entre la encimera y la campana debe ser de
650mm (algunos modelos pueden ser instalados a una altura por debajo, se
refieren al párrafo huella y la instalación).
• Comprobar que la tensión de red corresponda a la indicada en la placa situada
en el interior de la campana.
• Para los aparatos Clase I asegurarse de que la instalación eléctrica doméstica
posea una toma de tierra eficaz.
• Conectar la campana a la salida del aire de aspiración mediante un tubo de
120mm de diámetro como mínimo. El recorrido del tubo debe ser lo más corto
posible.
• No conectar la campana a tubos de descarga de humos producidos por
combustión (calderas, chimeneas, etc.).
• En el caso que en la cocina se utilice de manera silmultánea la campana y otros
aparatos no eléctricos (por ejemplo aparatos de gas), debe existir un sistema de
ventilación suficiente para todo el ambiente. Si la cocina no posee un orificio que
comunique con el exterior, hay que realizarlo para garantizar el recambio del
aire.
USO
• La campana ha sido concebida exclusivamente para un uso doméstico, para
eliminar los olores de la cocina. No utilizarla de manera inadecuada.
• No dejar llamas libres de fuerte intensidad mientras la campana esté
funcionando.
• Regular siempre las llamas de manera que éstas no sobresalgan lateralmente
con respecto al fondo de las ollas.
• Controlar las freídoras durante su uso: el aceite muy caliente se puede inflamar.
• No flambear bajo la campana extractora.
• Este aparato no tiene que ser utilizado por personas (niños incluídos) con
capacidades psíquicas, sensoriales o mentales reducidas, o bien por personas
sin experiencia y conocimientos en la materia, a menos que no lo hagan bajo el
control, o instruídos, por personas responsables de su seguridad.
• Controlar que los niños no jueguen con el aparato.
MANTENIMIENTO
• Antes de efectuar cualquier operación de mantenimiento, desenchufar la
campana de la red eléctrica o apagar el interruptor general.
• Efectuar un mantenimiento escrupuloso e inmediato de los filtros, según los
intervalos de tiempo aconsejados (riesgo de incendio).
• Para limpiar las superficies de la campana es suficiente utilizar un trapo mojado y
detergente líquido neutro.
El símbolo en el producto o en su embalaje indica que este producto no se puede tratar
como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección
de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se
deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el
ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma
adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase
en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la
tienda donde compró el producto.

ES 3
35
CARACTERÍSTICAS

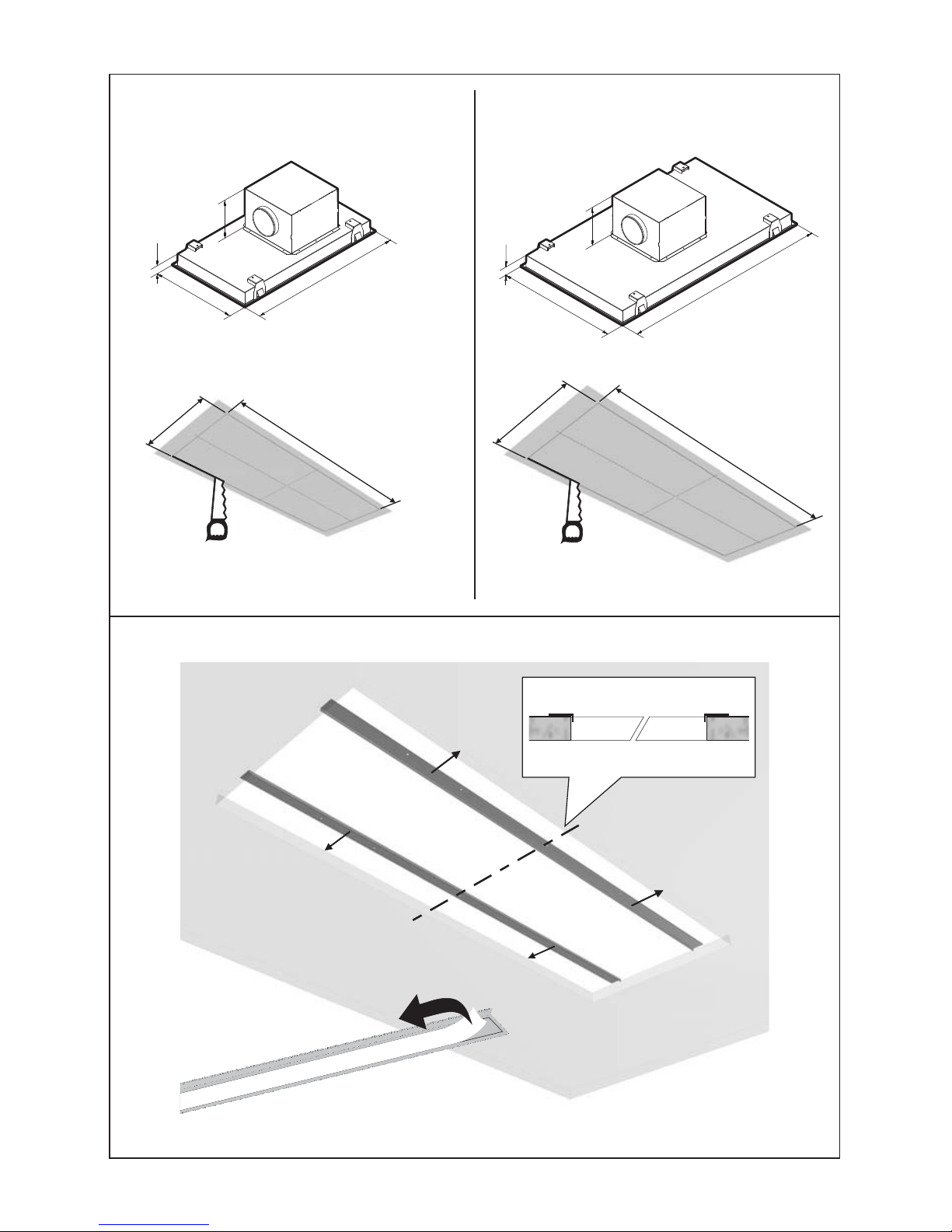

Dimensiones
Componentes
Ref. Cant. Componentes del Producto
–1 Cuerpo Campana completo de: mandos, iluminación,
Grupo Ventilador, Filtros
–2 Reforzado techo
Cant. Documentación
1 Instrucción y mantenimiento
1 Instrucciones de montaje

ES 3
36
INSTALACIÓN
CONEXIÓN ELÉCTRICA
• Conectar la campana a la red de alimentación eléctrica
instalando un interruptor bipolar con apertura de los contactos
de 3 mm como mínimo.
• Quitar los Filtros antigrasa y asegurase de que el conector del
Cable de acometida esté colocado correctamente en el enchufe
del Aspirador.

ES 3
37
USO
L T1 T2 T3 T4
L1 L2 L3 L4

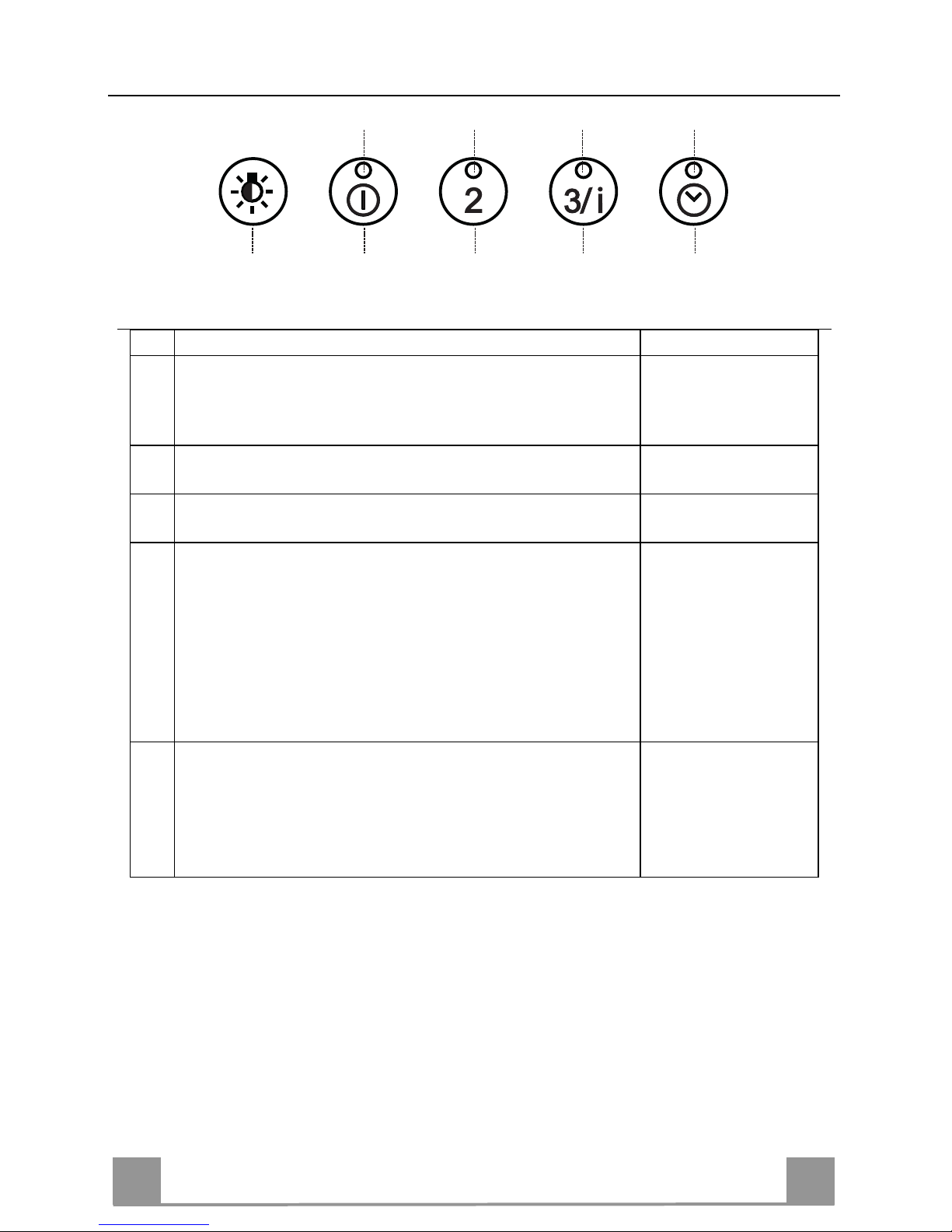

Tablero de mandos
Tecla Función Led
L Presionada brevemente enciende/apaga la instalación de
iluminación.
Si se presiona por 2 segundos aproximadamente enciende/apaga la
instalación de iluminación con intensidad reducida.
-
T1 Apaga/enciende el motor de aspiración a la primera velocidad.
Si está activa la alarma de saturación filtro efectúa su reset.
Encendido
T2 Enciende el motor de aspiración a la segunda velocidad.
Si está activa la alarma de saturación filtro efectúa su reset.
Encendido
T3 A la primera presión enciende el motor de aspiración a la tercera
velocidad.
A la presión sucesiva activa la velocidad intensiva, dicha velocidad
está temporizada en 10 minutos, al final del tiempo el sistema
regresa a la velocidad implementada precedentemente.
Adecuada a enfrentar las máximas emisiones de humos de cocción,
se desactiva presionando cualquier tecla Velocidad (T1-T2-T3).
No activable si está activo el Delay.
Si está activa la alarma de saturación filtro efectúa su reset.
Encendido.
Intermitente.
T4 Activa el apagado automático retrasado de 30' (motores-luces).
Adecuada para completar la eliminación de olores residuales.
Activable desde cualquier velocidad, se desactiva presionando de
nuevo la tecla o apagando el motor.
No activable si está activo la intensiva.
Si está activa la alarma de saturación filtro efectúa su reset.
Encendido.
Atención: Se cuentan las horas de trabajo del motor para la señalización de saturación de los
filtros.
Después de 100 horas de trabajo todos los led (L1-L2-L3-L4) se encienden para señalar la
saturación de los filtros antigrasa metálicos.
Después de 200 horas de trabajo todos los led (L1-L2-L3-L4) se encienden para señalar la
saturación de los filtros al carbono activo.

ES 3
38
MANTENIMIENTO

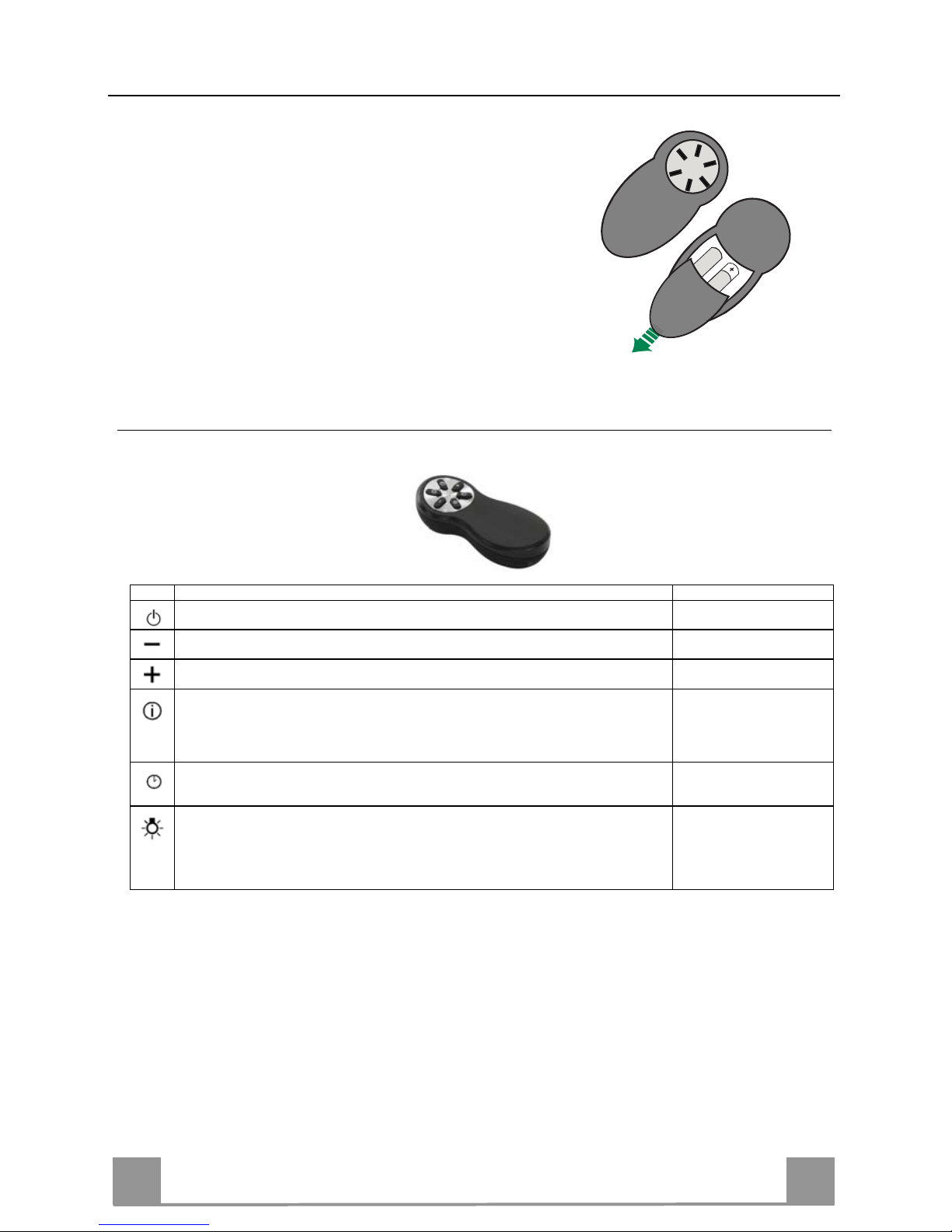

MANDO A DISTANCIA
El aparato puede comandarse con un mando a distancia
que funciona con pilas alcalinas zinkcarbón de 1,5 V
del tipo standard LR03-AAA (no includo).
• No dejar el mando a distancia cerca de una fuente de
calor.
• Tirar las pilas, cuando se hayan agotado, en los
contenedores especiales colocados con dicho fin.
Tablero de mandos
Tecla Función Display
Enciende / apaga el motor. -
Decrementa la velocidad del motor. -
Incrementa la velocidad del motor. -
INTENSIVA
- No activable si está activo el Delay.
- Activa / desactiva la velocidad intensiva.
- La velocidad intensiva está temporizada en 10 minutos. Al final de los 10 minutos el sistema
vuelve automáticamente a la velocidad implementada precedentemente.
-
FUNCIÓN DELAY
- Activa / desactiva la función Delay
- No activable si está activa la intensiva -
- Presionada brevemente enciende / apaga la instalación de iluminación.
- Presionada por 2 segundos aproximadamente enciende / apaga la instalación de iluminación a
intensidad reducida.
-

ES 3
39
Filtros antigrasa metálicos
Se pueden lavar también en lavavajillas, y necesitan ser lavados
cuando todos los led de los mandos están encendidos fijos o por lo
menos cada 2 meses de uso o más frecuentemente, en caso de uso
particularmente intenso.
Reset de la señal de alarma
• Presionar cualquier tecla a excepción de las luces.
Limpieza filtros

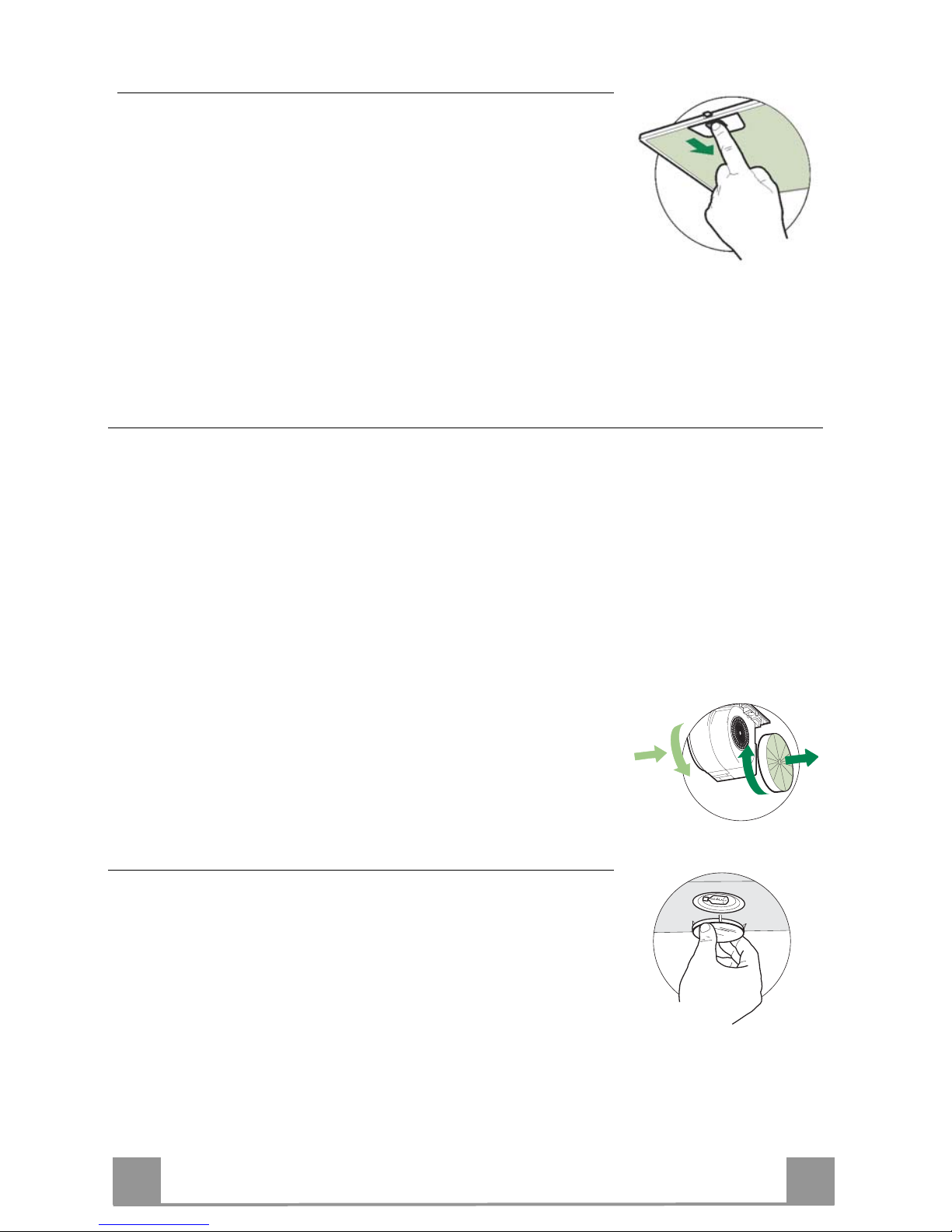

• Quitar los filtros uno por vez, sosteniéndolos con una mano
mientras que con la otra se tira la leva hacia abajo.
• Lavar los filtros evitando doblarlos, y dejarlos secar antes de
volverlos a montar.
• Montar nuevamente los filtros teniendo cuidado de mantener la
manija hacia la parte visible externa.
Filtros antiolor al carbono activo (versión filtrante)
•No es lavable y no es regenerable, debe ser sustituido cuando todos los led de los mandos están
encendidos parpadeando o por lo menos cada 4 meses.
Activación de la señal de alarma
• En las campanas versión filtrante, la señalización de alarma saturación filtros debe activarse en el
momento de la instalación o sucesivamente.
• Mantener presionada la tecla Delay (T4) del teclado por 5 segundos y se visualizarán:
• 2 parpadeos led (L1-L2-L3)- alarma saturación filtro carbono activo ACTIVADO
• 1 parpadeo led(L1-L2-L3)- alarma saturación filtro al carbono activo DESACTIVADO.
SUSTITUCIÓN FILTRO ANTIOLOR AL CARBONO ACTIVO
Reset de la señal de alarma
• Presionar cualquier tecla a excepción de las luces.
Sustitución filtro
• Quitar los filtros antigrasa metálicos.
• Quitar los filtros antiolor al carbono activo saturados, como se
indica en (A).
• Montar los nuevos filtros, como se indica en (B).
• Montar los filtros antigrasa metálicos.
A
B
Iluminación
SUSTITUCIÓN DE LAS LÁMPARAS
Focos halógenos de 20 W.
• Quitar la pieza metálica, a presión, que sujeta el cristal haciendo
leva bajo el anillo,sujetándolo con una mano.
• Sacar el foco halógeno del casquillo.
• Substituirlo por uno nuevo de características idénticas, teniendo
cuidado de colocar correctamente los dos pernos en la sede
del casquillo.
• Volver a colocar la pieza metálica a presión.

436005343_02 - 110316

Istruzioni di montaggio
Installation instructions
Notice de montage
Montageanleitung
Montagevoorschrift
Instrucciones de montaje
Instruções de instalação
Monteringsanvisning
Èíñòðóêöèè ïî ìîíòàæó
KSEG120X
KSEG90X

Ø 150 Ø 150
Ø 150
Min.
650 mm
Min.
650 mm
Ø 150
0°/90°/180°/270°

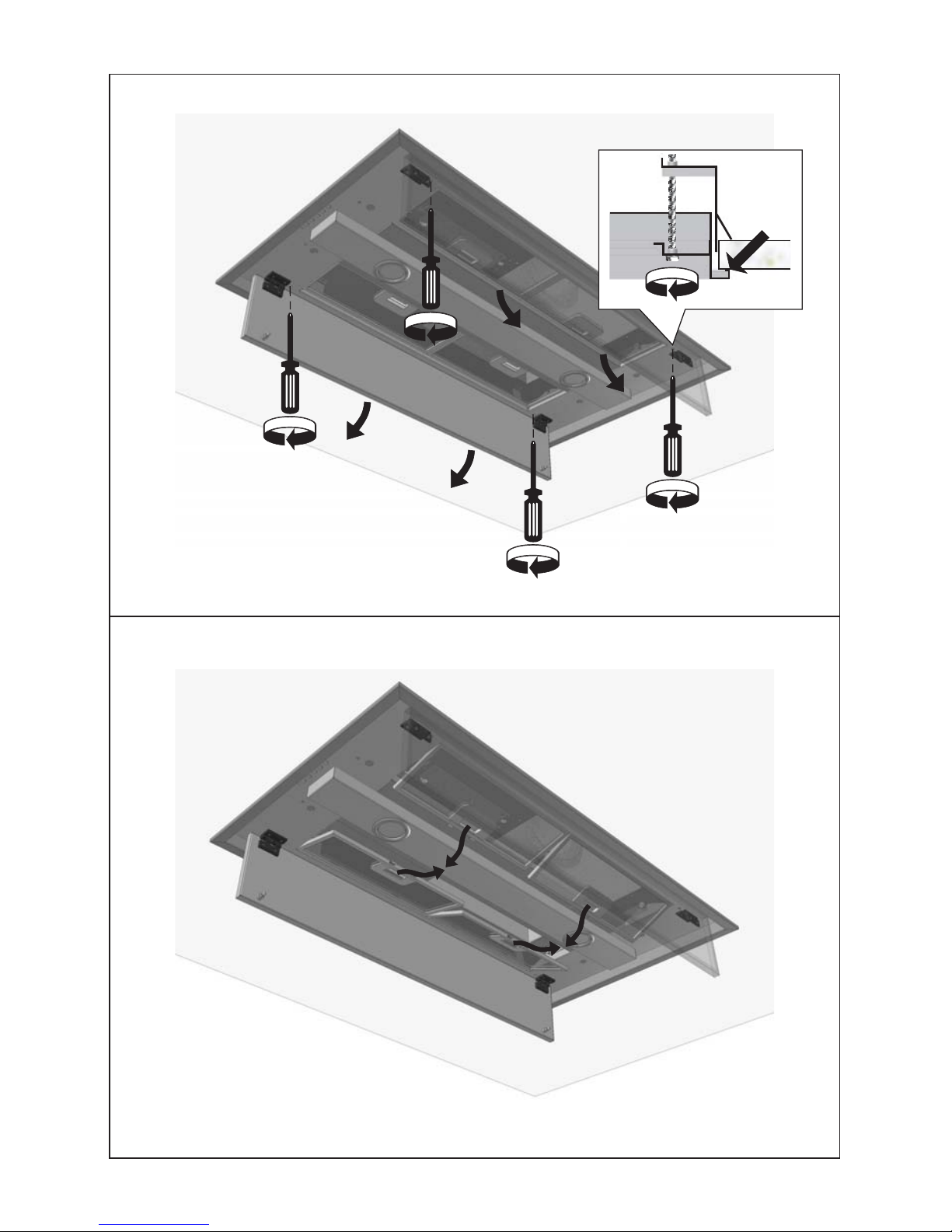

1
2
3
CEILING 90 CEILING 120
1
476
870
676
1170
70
230
500
900
700
1200
70
230

H+10 mm
H
4
5
5
5
5
5
4
6
CLICK!

8
8
STOP!
8
8
8
7
7
9
9

11
10 10
12
13

14
15
17
16
19
18
19
20 20

21
21
22
22

436005345_01 - 110301
