Smeg Kset610x User manual

Instruction Manual

Cooker Hoods KSET610X // KSET910X

Manuel d’instructions

Hottes Aspirantes KSET610X // KSET910X

Manual de instrucciones

Campanas Extractoras KSET610X // KSET910X

Libretto istruzioni

Cappe Aspirante KSET610X // KSET910X

Gebruikshandleiding

Afzuigkappen KSET610X // KSET910X

Bedieningsanleitung

Dunstabzugshauben KSET610X // KSET910X

Ðóêîâîäñòâî ïî ýêñïëóàòàöèè

Âûòÿ æêà KSET610X // KSET910X

Manual de Instruções

Exaustores KSET610X // KSET910X

Bruksanvisning

Köksfläkt KSET610X // KSET910X

20/04/09

This apparatus has the marked CEE in conformity with Standard 2002/92/EC of the European

Parliament and the Council about remainers of electrical en electronic apparatuses. The correct

elimination of this product avoids negative consequences for the market and the health.

Symbol (In the product or in the documents that are included with it), indicates that it’s not

possible to be treated like domestic remainder. It’s necessary to give it in a collection point to

recycle electrical and electronic apparatuses. Get rid of it in accordance with the environmental

norms for remainders elimination. In order to obtain detailed information about the treatment,

recovery or recycling of this product, put yourselfe in contact with the city council, with the

elimination service of urban remainder or with the store where you acquired the product.

_____________________________________________________________________________________________________________________

Cet appareil porte le symbole du recyclage conformément àla Directive Européenne 2002/96/CE

concernant les Déchets d’Equipements Élctriques et Electroniques (DEEE ou WEEE). En

procédant correctement àla mise au rebut de cet appareil, vous contribuerez àempêcher toute

conséquence nuisible pour l’environnement et la sntéde l’homme.

Le symbole présent sur l’appareil ou sur la documentation que l’accompagne indique que ce

produit ne peut en aucun cas être traitécomme déchet ménager. Il doit par conséquent être remis

àun centre de collecte des déchets chargédu recyclage des équipementes électriques et

électroniques. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du

recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, àla

sociétéde collecte des déchets ou directement àvotre revendeur.

_____________________________________________________________________________________________________________________

Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento

Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta

eliminación de este producto evita consecuencias negativas para el mercado y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no

se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para

reciclar aparatos eléctricos y electrónicos. Deséchelo con arreglo a las normas medioambientales

para eliminación de residuos. Para obtener infomación más detallada sobre el tratamiento,

recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el

servicio de eliminación de residuos urbanos o la tienda donde adquirióel producto.

_____________________________________________________________________________________________________________________

Questo dispositivo èmunito della marcatura CE ai sensi della Direttiva 2002/96/EC del Parlamento

europeo e del Consiglio sui rifiuti di dispositivi elettrici ed elettronici (RAEE). Il corretto smaltimento

di questo prodotto, evita ricadute negative sul mercato e sulla salute.

Il simbolo apposto al prodotto oppure ai documenti di cui ècorredato il prodotto, indica che il

medesimo non puòessere trattato come rifiuto domestico. Consegnarlo presso un punto di

raccolta appositamente predisposto per dispositivi elettrici ed elettronici. Smaltirlo secondo le

apposite norme ambientali. Per informazioni piùdettagliate sul trattamento, sul recupero e sul

riciclaggio di questo prodotto, rivolgersi al Comune, al servizio di smaltimento di rifiuti urbani

oppure al negozio dove il medesimo èstato acquistato.

_____________________________________________________________________________________________________________________

Dit apparaat is voorzien van het CE-merkteken volgens de Richtlijn 2002/96/EG van het Europees

Parlement en de Raad betreffende afgedankte elektrische en elektronische apparatuur (AEEA). De

correcte verwijdering van dit product voorkomt negatieve gevolgen voor de markt en de

gezondheid.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet

mag worden behandeld als huishoudelijk afval. Het moet worden afgegeven bij een verzamelpunt

voor recycling van elektrische en elektronische apparaten. Volg de plaatselijke voorschriften voor

afvalverwerking op wanneer u het apparaat afdankt. Voor meer informatie over de behandeling,

terugwinning en recycling van dit product kunt u contact opnemen met het stadskantoor in uw

woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

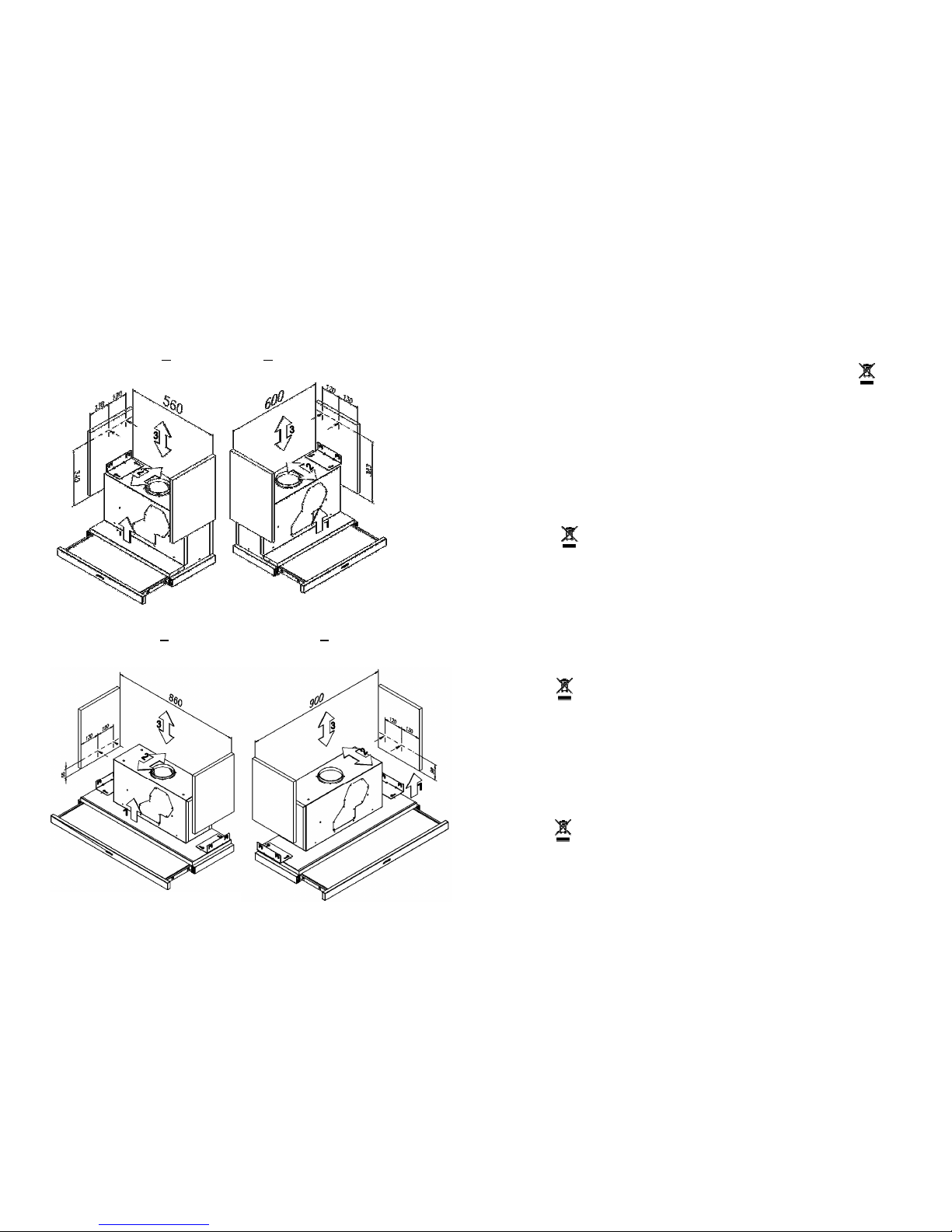

6.-

5.-

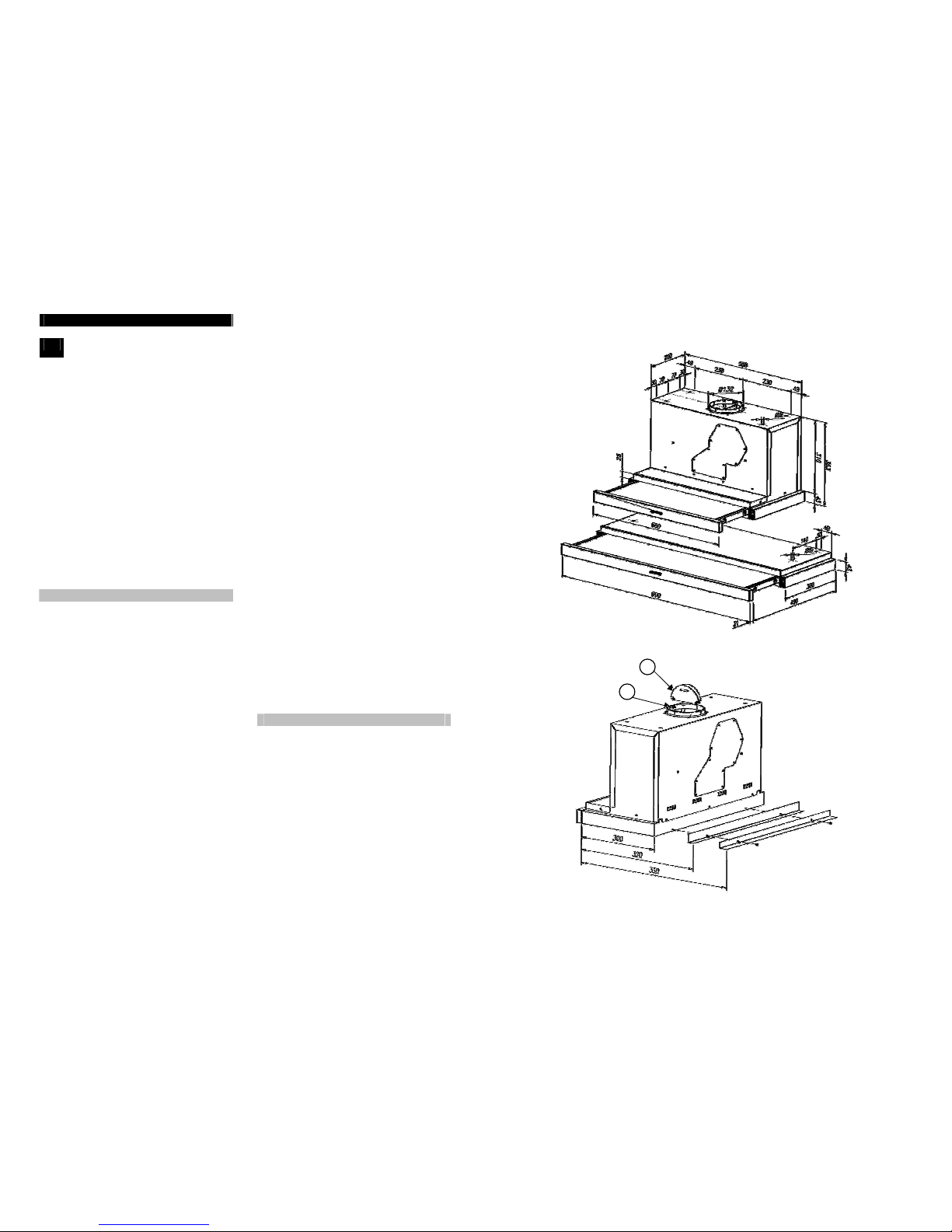

KSET610X

A B

KSET910X

A B

In überinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro-

und Elektronik-AlgerÄte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten

einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie

dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte

ein solches Gerät durch unsachgemäâe Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produckt order der beiliegenden Produktdokumentation ist folgendes Symbol einer

durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen

Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produckt im Recyclinghof mit einer

getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäâden örtlichen

Bestimmungen zur Abfallbeseitigung erfolgen

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen

Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben,

um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts

zu erhalten

_____________________________________________________________________________________________________________________

Íà äàííîì ïðèáîðå ñòîèò ìàðêèðîâêà ÑÅ ñîãëàñíî äèðåêòèâå 2002/96/EC Åâðîïåéñêîãî

ïàðëàìåíòà èÅâðîïåéñêîãî ñîâåòà îá îòõîäàõ ýëåêòðè÷åñêîãî èýëåêòðîííîãî îáîðóäîâàíèÿ

(ÎÝÝÎ)Ïðàâèëüíàÿ óòèëèçàöèÿ ýòîãî èçäåëèÿ ïðåäîòâðàòèò îòðèöàòåëüíûå ïîñëåäñòâèÿ íà

çäîðîâüå èîêðóæàþùóþ ñðåäó.

Ìàðêèðîâêà íà ïðèáîðå èëè âñîïðîâîäèòåëüíîé äîêóìåíòàöèè óêàçûâàåò, ÷òî äàííîå

èçäåëèå íå ìîæåò áûòü óòèëèçèðîâàíî êàê áûòîâûå îòõîäû. Íåîáõîäèìî ñäàòü åãî âïóíêò

óòèëèçàöèè ýëåêòðè÷åñêîãî èýëåêòðîííîãî îáîðóäîâàíèÿ . Ñëåäóåò âûáðàñûâàòü ïðèáîð â

ñîîòâåòñòâèè ñíîðìàìè ýêîëîãè÷åñêîãî çàêîíîäàòåëüñòâà îòíîñèòåëüíî îáðàùåíèÿ ñ

îòõîäàìè.

Äëÿ ïîëó÷åíèÿ áîëåå ïîäðîáíîé èíôîðìàöèè îá îáðàáîòêå èóòèëèçàöèè äàííîãî èçäåëèÿ

îáðàòèòåñü âìåñòíûå àäìèíèñòðàòèâíûå îðãàíû, ñëóæáó îáðàùåíèÿ ñêîììóíàëüíûìè

îòõîäàìè èëè ìàãàçèí, âêîòîðîì áûëî ïðèîáðåòåíî èçäåëèå.

_____________________________________________________________________________________________________________________

Este aparelho estáclassificado de acordo com a Directiva Europeia 2002/96/EC sobre Resíduos e

equipamento eléctrico e electrónico (REEE). Ao garantir a eliminaçao adequada deste produto,

estaráa ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde

pública, derivadas de um manuseamento inadequado dos desperdicios deste producto.

O símbolo no produto, ou nos documentos que acompanham o produto, indica que este

aparelho não pode receber um tratamento semelhante ao de um desperdicio doméstico. Pelo

contrário, deveráser depositado no respectivo centro de recolha para a reciclagem de

equipamento eléctrico e electrónico. A eliminacão deveráser efectuada em conformidade com as

normas ambientais locais para a eliminaçao de desperdícios. Para obter informações mais

detalhadas sobre o tratamento, a recuperaçao e a reciclagem deste produto, contacte o

Departamento na sua localidade, o seu serviço de eliminaçao de desperdícios domésticos ou a

loja onde adquiriu o produto.

_____________________________________________________________________________________________________________________

Den här apparaten är CE märkt i enlighet med direktivet 2002/96/EC i Europa Parlamentet och

RAEE av Europarådet angående avfall från elektriska och elektroniska apparater. Rätt

avfallshantering av denna produkt undviker fara för miljön.

Symbolen påprodukten eller dokumenten som medföljer produkten, visar att man inte kan

hantera det som hushållsopor. Det skall föras till återvinningstation för elektriska och elektroniska

apparater. Hantera i enlighet med miljölagarna. För mer information kontakta din kommuns

återvinningstation.

English

Dear customer,

We congratulate you on your choice. We are

sure that this modern, functional and

practical article, constructed from highest

quality materials, will fully meet your

requirements.

Please read all the sections of this

INSTRUCTION MANUAL before using the

extractor for the first time to be able to obtain

its full performance and to avoid any

breakdowns that could arise from its misuse,

also allowing small problems to be

overcome.

Keep and store this manual. It will always

provide useful information on the extractor

and will help other people to use it.

Safety Instructions

Before using the extractor for the first time,

you must read the following safety

instructions.

* Never pull the cable to unplug the

extractor.

* Do not switch on the extractor if the

electricity cable is worn or has cuts or if there

are signs of deterioration around the control

panel.

* If the extractor stops working or functions

abnormally, unplug it from the mains and

advise the technical service.

* Do not leave gas burning without a pan

above it under the hood.

* Do not allow grease to accumulate in any

part of the extractor, especially in the filter as

this COULD PRODUCE A FIRE RISK

* Do not flambéfood under the hood.

* Before installing the extractor consult local

rules and regulations in force with respect to

current standards on air and fumes.

* Before connecting the extractor to the

mains, check that both the voltage and the

frequency conform to what shown on the

characteristics label of the extractor located

inside it.

* The cooker hoods provided with plug must

preserve it accessible. In the opposite way, it

is necessary to install an omnipolar switch

with at least a distance of 3 mm. between

Line (L) and Neutral (N).

* The room must be provided with

appropriate ventilation if the extractor is

going to be used at the same time as other

food processing equipment not using

electrical power.

* We recommend the use of gloves and

caution when cleaning the inside of the

extractor.

* Your extractor is designed for domestic use

and only for expelling and purifying gases

arising from food preparation. Its use for any

other purpose must be at your own

responsibility and may be dangerous.

* For any repair, including the substitution of

the feeder it must go to the Service of

qualified Technical Attendance closest,

always using replaced original. Repairs and

modifications carried out by others could

damage the apparatus or cause it to

malfunction, and risking your safety. The

manufacturer cannot be held liable for

inappropriate use of the apparatus.

Description of the appliance (Fig.1)

A Motor controls, three speeds.

B Light switch independent from motor

commands.

C Two lamps for hood lighting.

D Filters located over cooking area,

easily removable for cleaning (2 or 3

according to model).

E Extractable group that allows a greater

gas capture area.

F Possibility of incorporating active

charcoal filters (Fig. 6).

G-H Anti return tabs to be located in the

outlet mouth, locating their ends in the

holes provided (Fig. 4).

3.-

4.-

1.-

Speed Vitesse Velocidad Velocità

Snelheid

Absaugleistung

Ñêîðîñòü Velocidade

Hastighet

I Low Moyenne Baja Bassa Laag Leistungsstufe Íèçêàÿ Baixa Låg

II High Maximum Alta Alta Hoog Intensivstufe Âûñîêàÿ Alta Hög

+ Intensive Intensive Intensiva Intensa Intensief Intensiv Èíòåíñèâíàÿ Intensiva Intensiv

Light Lumière Luz Luce Licht Beleuchtung Îñâåùåíèå

Luz Lampa

Off Allumé

Eteint Encendido

Apagado Accesa

Spenta Aan

Uit Ein

Aus Âêëþ÷åíî

Îòêëþ÷åíî Acesa

Desligada På

2.-

Instructions for use

By pushing buttons shown in the figure 1,

you will be able to control the functions of the

extractor

Two achieve better extraction, we

recommend switching on the extractor a few

minutes before starting to cook (3 - 5

minutes) so that the air flow is continuous

and stable when extracting the fumes.

Likewise, keep the extractor switched on for

a few minutes when cooking is complete to

allow all fumes and odours to be expelled.

Cleaning and maintenance

Before carrying out any cleaning or

maintenance activities, ensure that the

extractor is disconnected from the mains.

To carry out cleaning and maintenance,

follow the Safety Instructions.

Filter cleaning

To remove the filters from their locations

release the anchoring points. Clean the filter,

either by putting it in the dishwasher (see

notes) or leaving it standing in hot water to

simplify the removal of grease or, if wished,

by means of special sprays (protecting the

non metallic parts). Once clean, leave it to

dry.

Notes: cleaning in the dishwasher with

aggressive detergents may darken the

surface of metallic parts, without this

affecting its gas retaining properties.

N.B. The filter must be cleaned at least once

a month depending on how often the

extractor is used. It must be remembered

that grease accumulates in the extractor

when cooking, whether it is switched on or

not.

Cleaning of the extractor body

The use of warm (40ºC approx.) soapy water

is recommended. A cloth moistened in this

water is used for cleaning the extractor,

paying special attention to the grids.

Afterwards, dry it using a lint-free cloth.

Note:

* Never use metallic scouring pads or

abrasive products that could damage the

surface.

* Do not use scrapers with metallic surfaces

such as knives, scissors etc.

Active charcoal filter

* To install the charcoal filters it is necessary

to firstly remove the metallic grease filters.

* In order to fix them it is necessary to

introduce the rear lips of each filter in the

holes provided for it in the security grid,

turning them upwards until its fixation by

clipping in the front part (Fig.6).

* The carbon filters last from three to six

months depending on the particular

conditions of use.

* The active carbon filters can neither be

washed nor regenerated. Once they are

exhausted, they must be changed.

* To replace worn out filters with new ones,

remove the old ones in the reverse order to

that of installation.

Changing Bulbs

* It is important that the mains are

disconnected, and ensure the bulbs that are

to be replaced are not hot.

* Remove the light lens to expose the

extractable lamps.

* The maximum bulbs power is 20W.

Technical Information (Fig.3)

Dimensions Width = 600//900 mm

Depth = 300 mm

Height = 353 mm

Electrical characteristics:

REFER TO RATING PLATE

English

Installation

To fix the cooker hood please choose one of

the following options:

a) Fix it to the upper part of the furniture

Figure 3 must be used where the position

of the holes is indicated.

b) Fix it to the internal laterals of the

furniture:

1.- Screw two screws to each side of the

furniture interior following figure 5

instructions. Leave them 3 mm loose for

adjustment.

2.- Screw the provided brackets to the top

part of the hood, keeping the internal

furniture width.

3.- Hold and rise the hood until the slots of

their brackets fit in the screws (step 1)

of the furniture.

4.- Keeping the appliance hold, push it

towards furniture’s bottom until screws

fits into a stable position inside the slots.

5.- Rise the hood a little until a definitive

position is obtained and tight the loosen

four screws to the brackets.

The lower part of the extractor must be

installed a minimum height of 60 cm

above the hob for electric cookers and 65

cm for gas cookers. (If the installation

instructions of a gas cooker indicate a

greater distance this must be observed).

The KSET910X cooker hood only can be

installed in furniture of 90 cm.

Once the hood is installed, the front facia

can be fitted. For this the frontal surface of

the hood is firstly cleaned with alcohol

(manufacturer’s safety recommendations for

the handling of solvents are always to be

followed). Then remove the protective paper

of the adhesive on the fascia, it can now be

placed in its correct position, applying

pressure on the adhesive area.

When the extractor is working at the same

time as other non-electrical cooking

equipment, the outlet air pressure must not

exceed 4 Pa (4 x 10-5 bar).

To achieve optimum performance the length

of the outlet hose should not exceed 4

meters, or include more than two 90ºangles

(elbows)

Although venting to the outside is

recommended, active carbon filters may be

used, which allow the purified air to be

returned to the kitchen through the outlet

pipe.

If you wish to substitute the front panel and

replace it with one matching the kitchen

units, follow the following instructions (Fig.2):

* Withdraw the movable group.

* Remove the screws (T) that support the

front.

* Install the new front fixing it with the same

screws that held the old one.

If something does not work

Before seeking technical assistance carry

out the following checks first:

Om någonting inte fungerar

Innan du kontaktar verkstad gåefter följande

instruktioner:

FEL MÖJLIG ORSAK LÖSNING

Kontakten är inte isatt Sätta i kontakten

Fläkten fungerar inte

Det kommer inte ström i

kontakten Försäkra dig om att det finns el

Filtret är fullt med fett Rengör filtret eller byt ut det

Tilltäppning i utgångsröret Ta bort tilltäppningen

Fläkten suger inte

upp tillräckligt eller

vibrerar Fel utgångsrörKontakta installatören och följ

instruktionerna i denna

bruksanvisning

Lamporna är utbrända Byt ut lamporna

Lamporna tänds inte

Lösa lampor Skruva åt lamporna

SMEG. förbehåller sig rätten att göra ändringar för att förbättra sina produkter om de anser det

nödvändigt utan att detta försämrar produkten.

Svenska

Byta ut lampor

* Ta bort glasskyddet pålampan såatt man

ser de uttagbara lamporna.

* Vidta försiktighetsåtgärder för att ta av

fläkten och se till att lamporna inte är varma.

* Den maximala strömstyrkan pålamporna

Är 20W.

Teknisk information (Fig. 3)

Dimensioner:

Breddstorlek = 600//900mm

Djup = 300 mm

Hög= 353 mm

Elkännetecken:

SE KÄNNETECKENSETIKETTEN

Montering

För att fixera fläkten påmöbeln välj följande:

a) Påden övre delen av möbeln. Använd

modellen i figur 5 där man kan se

placeringen av hålen.

b) Påde innersidorna av möbeln:

1.- Skruva åt tvåskruvar påvarje

innersida av möbeln, med figur 5 som

modell. Därefter skruva loss dem ung.

3mm.

2.- Skruva till den tillförsedda vinkelhaken

påden övre delen av fläkten, justerad

till innerdelen av möbeln.

3.- Flytta fläkten vertikalt från underdelen

av möbeln tills skruvarna fogar sig i

möbelns rännor påvinkelhakarna.

4.- Utan att släppa fläkten, putta den mot

botten av möbeln tills skruvarna fogar

sig stadigt i rännorna.

5.- Lyft fläkten till dess rätta position och

skruva åt alla skruvar i vinkelhakarna en

gång till.

Nedre delen påfläkten ska placeras minst

65 cm ovanför spisen om det är gas och

60 cm om det är elspis. Om gasspisens

instruktioner säger att det ska vara högre

måste man ha det i åtanke.

Henne fläkten KSET910X inte annan än

den Maj bli installera påutrustning av

90cm

När fläkten väl är installerad, kan man

placera främre skyddlisten. För att göra det

måste man först göra rent ytan med

isopropolisk alkohol påden främre delen av

fläkten (man måste alltid följa tillverkarens

säkerhetsrekommendationer). Efter att ha

tagit bort skyddspappret påfästytan av listen

såfäster man denna påavsedd plats med

ett litet tryck.

När man sätter påköksfläkten samtidigt som

av annan än elenergi försedda apparater så

bör inte luftströmmen vara starkare än 4Pa

(4 x 10 –5bar).

För att uppnåbästa prestation, ska

uttömnings-röret inte vara längre än 4 meter

och Inte ha mer än tvåvinklar på90º.

Även om vi rekommenderar att oset ska

föras utomhus går det även att installera

aktiva kolfilter som tillåter oset föras tillbaka

till köket via utgångsröret.

Om du vill byta ut originalfrontpanelen mot

en annan likvärdig sågåefter följande

instruktioner (Fig. 2):

* Ta ut den uttagbara enheten.

* Ta bort skruvarna (T) som håller fast

frontpanelen.

* Montera den nya frontpanelen påsamma

sätt som originalet var fastsatt.

Special U.K. Requirements

Height above gas hob: 75 mm minimum.

NEVER PLACE THE COOKER HOOD

OVER AN EYE-LEVEL GRILL.

This appliance must be connectec by a

competent person, using fixed wiring via a

DOUBLE POLE SWITCHED FUSED SPUR

OUTLET.

Electrical connection

We recommend that the appliance is

connected by a qualified electrician, who is a

member of the N.I.C.E.I.C. and who will

comply with the I.E.E. and local regulations.

Should the colour of the wires in the mains

lead for the appliance not correspond with

the coloured markings identifying the

terminal in your spur box proced as follows:

* The wire which is coloured blur must be

connected to the marked N (Neutral) or

coloured Black.

* The wire which is coloured brown must be

connected to the marked L (Live) or

couloured Red

* Where avialable (see installation), the wire

which is coloured yellow/green must be

connected to the market or coloured

Yellow/Green.

If the cooker hood is installed for use above

a gas appliance then the provision vor

ventilation must be in accordance with the

Gas Safety (Installation & Use) Regulations

1984 and the relevant Building Regulations.

Detailed recommendations are contained in

the following British Standard Codes of

Practice BS6172, BS5440 and BS6891

Current Edition.

SMEG reserves the right to make corrections in its appliances wherever it considers these

necessary or useful, without harming their essential features.

Français

Cher Client,

Félicitations pour votre choix. Nous sommes

sûrs que cet appareil, moderne, fonctionnel

et pratique, qui a étéconstruit avec des

matériaux de première qualité, vous satisfera

pleinement.

Avant d’utiliser la hotte pour la première fois,

nous vous prions de lire toutes les sections

de ce MANUEL D’INSTRUCTIONS afin

d’obtenir le rendement maximum de

l’appareil et d’éviter des pannes qui

pourraient être causées par un usage

incorrect ; il pourra aussi vous résoudre

quelques petits problèmes.

Conservez ce manuel car il vous donnera

des informations utiles àtout moment en ce

qui concerne votre hotte, et facilitera son

usage par d’autres personnes.

Instructions de sécurité

* Avant la première mise en service, veuillez

observer attentivement les instructions

d’installation et de branchement.

* Ne tirez jamais sur le câble pour dé-

brancher la hotte. Débranchez-la en tirant

sur la fiche.

* Ne faites pas fonctionner la hotte si le câble

du courant électrique est détérioréou s’il

présente des coupures ou si l’appareil

présente des signes de détérioration visibles

sur la zone des commandes.

* Si la hotte arrête de fonctionner ou si elle

fonctionne de façon anormale, déconnectez-

la du courant électrique ( en la débranchant)

et communiquez-le au Service d’Assistance

Technique.

* Ne laissez pas les brûleurs àgaz allumés

sous la hotte si aucun récipient n’est posé

dessus.

* Ne laissez pas la graisse s’accumuler. Sur

aucune partie de la hotte et tout spécialement

sur le filtre. CELA POURRAIT PROVOQUER

UN INCENDIE.

* Ne faites pas flamber d’aliments sous la

hotte.

* Avant d’installer cette hotte, consultez les

Réglementations et les dispositions locales

en vigueur en ce qui concerne la normative

en vigueur sur l’air et les fumées.

* Avant de connecter la hotte au courant

électrique, vérifiez que la tension et la

fréquence du réseau correspondent àcelles

qui sont indiquées sur l’étiquette de

caractéristiques située àla partie inférieure

de celle-ci.

* Dans les caisson àpiquet esta ought

créature faisable, ou installer une

intervertirde encoche omnipolar, àune

rupture plus petit dans –entre influences de

3 mm

* L’air évacuéne doit pas être envoyépar

des conduits qui sont utilisés pour évacuer

les fumées d’appareils alimentés par un gaz

ou un carburant différent. La pièce doit être

pourvue d’une ventilation adéquate si on

utilise en même temps la hotte et d’autres

appareils alimentés par une énergie autre

que l’énergie électrique.

* Nous vous recommandons d’utiliser des

gants et de prendre toutes les précautions

nécessaires au moment de nettoyer

l’intérieur de la hotte.

* Votre hotte est destinée àl’usage

domestique et doit servir uniquement à

l’extraction et àla purification des gaz

provenant de la préparation des aliments. Si

vous l’employez pour d’autres usages, il

faudra le faire sous votre responsabilité.

Cela peut être dangereux.

* Pour toute réparation, y compris la

substitution du câble d'alimentation il doit

s'adresser au Service d'Assistance

Technique qualifiéplus proche, en utilisant

toujours des rechanges originaux. Les

réparations ou les modifications réalisées

par un autre personnel peuvent occasionner

des dommages ou un mauvais

fonctionnement àl’appareil, mettant en

danger votre sécurité. Le fabricant n’est pas

responsable des dommages causés par un

mauvais usage de l’appareil.

Fläktbeskrivning (Fig. 1)

A Knappar till motorn som tillåter välja tre

positioner.

B Ljusströmbrytaren är oberoende av

motorns funktion.

C Belysning med halogenlampor.

D Filter över spisen, lätta att ta ut föratt

göra rent.

E Uttagbar enhet som tillåter större

upptagnigsyta av os.

F Man kan installera aktiva kolfilter.

(Fig.6).

G-H Fläktbladen ska placeras i luftgången,

med dess ändar därtill avsedda hål

(Fig.4).

Användningsinstruktioner

Genom att trycka påknappen som figur 1

visar kan du kontrollera fläktens funktioner.

För att fläkten skall ha bästa uppsugningen

rekommenderar vi att sätta påfläkten några

minuter innan du lagar maten (mellan 3-5

min.) såatt luftströmmen är kontinuerlig och

ständig vid ögonblicket.

Påsamma sätt, ha fläkten pånågra minuter

efter matlagningen såatt den drar ut all

matos och lukt.

Rengöring och underhåll

Innan man gör rent eller underhåll, se till att

fläkten är avstängd.

För att göra rent följ säkerhetsreglerna.

Brandrisk föreligger om man inte gör rent

fläkten enligt instruktionerna.

Rengöring av filter

För att ta ut filterna tryck på

fastsättningsknapparna.

Man kan göra rent filterna antingen i

diskmaskinen, (se anvisningar) eller i

varmvatten. Ocksåmed speciell spray

(skydda de ej metalldelarna). Torka

ordentligt efteråt.

Obervationer: rengöringen i diskmaskinen

med aggresiva diskmedel kan svärta ner

metalldelarna utan att det förhindrar

fettupptagningen.

Observera: Man ska göra rent filterna

åtminstone en gång i månaden, beroende

hur mycket man använder fläkten. Man

måste komma ihåg att fläktens filter smutsas

ner oavsett om den är påeller inte.

Rengöring av fläkten

Vi rekommenderar att använda tvålvatten,

Aprox. 40ºC. Använd en fuktad trasa för att

göra rent fläkten, var noga med rännorna.

Därefter torka med en trasa som inte trådar.

Uppmärksamma:

* Använd aldrig stålull eller slipmedel som

kan förstöra ytan.

* Skrapa inte med hårda föremål som t.ex.

knivar, saxar, etf.

Aktivt kolfilter

* För att kunna placera de aktiva kolfilterna

måste man först ta ut metallfilterna.

* För att fixera dem måste man stämma ihop

de bakre skalmarna påvarje filter i hålet

anpassat för det i säkerhetsgallret genom att

balansera dem uppåt till dess fixering med

den främre kanten (Fig.6).

* De aktiva kolfilterna håller tre till sex

månader beroende påanvändning.

* De aktiva kolfilterna är inte tvättbara eller

återvinnbara. När de går ut måste man byta

ut dem.

* För att byta ut de utslitna filterna mot nya

görtvärtemot monteringen.

Svenska

Ärade kund:

Vi gratulerar dig till ditt val. Vi är övertygade

om att denna moderna, funktionella och

praktiska,köksfläkt, gjord av förstklassigt

material kommer att bli till full belåtenhet.

Läs alla delar i den här bruksanvisningen

Innan du använder fläkten för första gången,

för att fåbästa möjliga resultaoch undvika de

problem som kan uppståvid felanvändande

och påsåsätt kunna lösa eventuella

problem.

Spara den här bruksanvisningen som kan ge

användbar information för användning av

fläkten för andra personer.

Säkerhetsinstruktioner

* Före första användningen måste man ha i

åtanke installeringanvisningarna och

koppling.

* Dra aldrig i sladden för att stänga av

fläkten.

* Sätt inte igång fläkten om elsladden är

utsliten eller skuren, heller ej om fläkten ser

förstörd ut vid knapparna.

* Om fläkten slutar fungera påonormalt sätt

såse till att stänga av den och meddela

kundtjänsten.

* Lämna inte tända gasbrännare utan skydd

under fläkten.

* Tillåt inte att det samlas fett någonstans på

fläkten, särskilt inte påfiltret. DET KAN

ORSAKA BRAND.

* Flamma inte under fläkten.

* Innan du intallerar fläkten rådfråga aktuella

anvisningar som gäller för luft och rök.

* Innan du kopplar in fläkten se till att det är

rätt nätfrekvens för fläkten, se innerdelen.

*När det gäller fläktar med stickkontakt,

måste den vara tillgänglig, eller intallera en

omnipolar strömbrytare, med minst 3 mm

avstånd mellan kontakterna.

* Luften ska inte gåut via ledningen som är

för röken som kommer ut från gasapparater.

Rummet måste ha passande ventilation om

man använder andra apparater än de

elektriska.

* Vi rekommederar att använda handskar när

du gör rent fläkten innuti.

* Den här fläkten är endast till för

hemmabruk och endast för extraktion och

rengöring av matos. Annan användning sker

påeget bevåg.

* Vid reparation kontakta närmaste

kvalificerad kundtjänst, som alltid använder

original reservdelar om någon annan lagar

eller gör ändringar kan fläkten förstöras eller

inte fungera och påsåsätt orsaka fara.

Tillverkaren gör sig inte ansvarig för de

skador som kan uppståvid felanvändning.

Description de l’appareil (Fig. 1)

A Commandes du moteur permettant de

sélectionner 3 positions.

B Interrupteur d’éclairage indépendant du

fonctionnement des moteurs.

CÉclairage àl’aide de lampes

halogènes.

D Filtres situés sur la zone de cuisson,

facilement extractibles pour leur

lavage.

E Ensemble extractible permettant une

plus grande surface de captage des

gaz.

F Possibilitéd’incorporer des filtres à

charbon actif dans la grille de sécurité

(Fig.6).

G-H Ailettes anti-retour qui seront placées

dans la bouche de sortie, en insérant

leurs extrémités dans les orifices

prévus àcette fin (Fig.4).

Instructions d’usage

En appuyant sur la commande indiquée sur

la figure 1, vous pourrez contrôler les

fonctions de la hotte.

Pour obtenir une meilleure aspiration, nous

vous recommandons de mettre la hotte en

marche quelques minutes avant de cuisiner

(entre 3 et 5 minutes) pour que le flux d’air

soit stable et continu au moment d’aspirer

les fumées.

De la même façon, maintenez la hotte en

fonctionnement quelques minutes après

avoir fini de cuisiner afin que les fumées et

les odeurs soient totalement entraînées vers

l’extérieur.

Nettoyage et entretien

Avant d’effectuer toute opération de

nettoyage et d’entretien, assurez-vous que

l’appareil est déconnectédu courant

électrique.

Pour réaliser des tâches de nettoyage et

d’entretien, suivez les instructions de

Sécurité. Le risque d’incendie existe au cas

oùcela le nettoyage ne aurait pas lieu selon

les instructions.

Nettoyage du filtre

Pour extraire les filtres de leurs logements,

appuyez sur les dispositifs d’enclenchement.

Procédez àleur nettoyage, ou bien en les

mettant dans le lave-vaisselle (voir

observations) ou en les submergeant dans

de l’eau chaude le temps nécessaire pour

faciliter l’élimination des graisses, ou, si vous

le désirez, au moyen de sprays spécifiques

(en protégeant les parties non métalliques ).

Une fois le nettoyage fini, sécher les filtres.

Observations: Le nettoyage dans un lave-

vaisselle avec des détergents agressifs peut

noircir la surface métallique sans pour cela

affecter sa capacitéde rétention des

graisses.

Attention: Le nettoyage des filtres doit être

fait au moins une fois par mois, selon

l’utilisation de la hotte. On devra tenir compte

du fait que, quand on cuisine, il se produit

des dépôts de graisse sur la hotte et sur le

filtre même si celle-ci n’a pas étémise en

marche.

Nettoyage du corps de la hotte

Il est recommandéd’utiliser de l’eau

savonneuse à40ºC environ. On utilisera un

chiffon humide mouilléavec cette eau pour

nettoyer la hotte, en insistant sur les fentes.

Ensuite, on sèchera en utilisant un chiffon

qui ne fera pas de peluches.

Attention:

* Ne jamais utiliser de tampons métalliques

ni de produits abrasifs qui pourraient

endommager la surface.

* Ne pas gratter avec des objets durs tels

que des couteaux, des ciseaux, etc.

Filtre àcharbon actif

* Pour mettre en place les filtres àcharbon

actif, il est nécessaire de démonter au

préalable les filtres métalliques.

* Pour les fixer, faites coïncider les pattes

postérieures de chaque filtre avec l’ancrage

prévu àcette fin dans la grille de sécuritéen

les faisant basculer vers le haut jusqu’à leur

fixation avec la languette frontale de cette

dernière (Fig. 6).

* La durée des filtres àcharbon actif est de

trois àsix mois, en fonction de l’utilisation

* Les filtres àcharbon actif ne sont pas

lavables ni régénérables. Une fois usés,

procédez àleur remplacement.

* Pour remplacer les filtres àcharbon actif

usés par des neufs, procédez dans le sens

inverse àcelui de leur montage.

Français

Remplacement des Lampes

*Retirez la protection de cristal du spot pour

mettre àdécouvert les lampes extractibles.

*Observez les précautions suivantes:

déconnectez au préalable la hotte du réseau

électrique et assurez-vous que les lampes à

remplacer ne sont pas chaudes.

*La puissance maximale des lampes est de

20W.

Information Technique (Fig. 3)

Dimensions Largeur = 600//900 mm

Profondeur = 300 mm

Hauteur = 353 mm

Caractéristiques électriques:

VOIR L’ÉTIQUETTE DES CARACTÉRIS-

TIQUES

Installation

Pour fixer la hotte au meuble choisissez svp

une des options suivantes:

a) Sur la partie supérieure du meuble:

Vous devez utiliser le modèle de la figure

3 oùest indiquée la position des trous

traversants.

b) Sur les côtés internes du meuble:

1.-Vissez 2 vis de chaque côtéde

l’intérieur du meuble en utilisant les

modèles de la figure 5 (A ou B suivant

la largeur du meuble), puis dévissez-les

d’environ 3 mm.

2.- Vissez dans la partie supérieure de la

hotte les équerres fournies, en les

ajustant àla largeur intérieure du

meuble.

3.- Déplacez la hotte verticalement depuis

la partie inférieure du meuble jusqu’à

emboîter les vis du meuble dans les

rainures des équerres.

4.-Sans lâcher la hotte, poussez-la vers le

fond du meuble jusqu’à emboîter les vis

en position stable dans les rainures.

5.-Élevez la hotte jusqu’à sa position

définitive, puis resserrez toutes les vis

des équerres.

La partie inférieure de la hotte doit être

placée àune hauteur minimale de 65cm

d’une cuisinière àgaz, et de 60cm d’une

cuisinière électrique.

Si les instructions d’installation de la

cuisinière àgaz indiquent une distance

supérieure, celle-ci doit être respectée.

La hotte KSET910X peut seulement être

installée dans les meubles de 90 cm

Une fois la hotte installée, l’enjoliveur frontal

peut être mis en place. Pour ce faire,

nettoyez d’abord la surface frontale de la

hotte avec de l’alcool isopropylique (il faut

toujours suivre les recommandations de

sécuritédes fabricants lors de la

manipulation de dissolvants). Après avoir

retiréle papier protecteur de l’adhésif de

l’enjoliveur, superposez celui-ci dans sa

position correcte en appliquant une pression

ferme sur la zone adhésive.

Lorsque la hotte de cuisine est mise en

fonctionnement en même temps que

d’autres appareils alimentés par une énergie

autre que l’électrique, la pression de sortie

d’air ne doit pas être supérieure à4 Pa

(4x10 –5bar).

Pour obtenir un rendement optimal, la

longueur de la tuyauterie d’évacuation

extérieure ne doit pas être supérieure à

QUATRE mètres, ni avoir plus de deux

angles (coudes) de 90º.

Bien qu’il soit recommandéque l’évacuation

de gaz se fasse àl’extérieur, il est possible

d’installer des filtres àcharbon actif

permettant que les gaz puissent être

renvoyés àla cuisine àtravers le tuyau de

sortie.

Si vous souhaitez remplacer le panneau

frontal original par un autre identique àvotre

meuble, vous devez suivre les instructions

suivantes (Fig. 2):

* Extrayez l’ensemble extractible.

* Retirez les vis (T) qui fixent le panneau

frontal.

* Installez le nouveau panneau frontal en le

fixant de la même façon que celui que vous

remplacez.

Se algo não funciona

Antes de contactar o serviço de assistência

técnica, faça as comprovações indicadas a

seguir:

DEFEITO POSSÍVEL CAUSA SOLUÇÃO

O cabo de alimentação não

estáligado àrede eléctrica Ligar o cabo de alimentação àrede

eléctrica

O exaustor não

funciona Não chega tensão à

tomada Verifique a tomada e contacte o

fornecedor da rede eléctrica

Filtro saturado de gordura Proceda àlimpeza ou substituição do

filtro

Obstrução da conduta de

saída de ar Elimine as obstruções

O exaustor não

aspira suficiente ou

vibra Conduta de ar inadequada Contacte com o instalador e siga as

instruções deste manual

Lâmpadas queimadas Proceda àsubstituição das lâmpadasAs lâmpadas não

iluminam Lâmpadas frouxas Aperte as lâmpadas

SMEG Reserva-se o direito de introduzir nos seus aparelhos as correcções que considerar

necessárias ou úteis sem prejudicar as suas características essenciais.

Português

Troca de lâmpadas

* Em primeiro lugar énecessário desligar da

alimentação eléctrica, e ter a certeza que a

lâmpada que vai ser substituída não se

encontra quente.

*Retire a protecção da lâmpada para a

conseguir extrair.

*A potência máxima das lâmpadas éde 20W

Informação técnica (Fig. 3)

Dimensões: Largura = 600//900 mm

Profundidade = 300 mm

Altura = 353 mm

Características eléctricas:

VER ETIQUETA DE CARACTERÍSTICAS

Instalação

Para fixar o exaustor ao móvel por utilizar

uma das seguintes opções:

a) Fixação da parte superior àmobília:

A figura 3 deve ser utilizada onde a

posição dos furos éindicada.

b) Instalação nos laterais interiores do

móvel:

1.-Aparafusar os 2 parafusos a cada

lateral do móvel, utilizando os moldes

da fig. 5 (A ou B dependendo da largura

do móvel). Posteriormente desaparafuse

cerca de uns 3 mm.

2.-Aparafusar na parte superior do

exaustor os suportes fornecidos,

ajustando-os àlargura interior do

móvel.

3.-Deslocar o exaustor verticalmente

desde a parte inferior do móvel até

encaixar os parafusos do móvel nas

ranhuras dos suportes.

4.-Sem libertar o exaustor, empurre-o até

fundo do móvel atéencaixar os

parafusos numa posição estável dentro

das ranhuras.

5.-Elevar o exaustor atéàsua posição

definitiva e reapertar os parafusos nos

suportes.

A parte inferior do exaustor deve ser

instalada a uma distância mínima de

60cm acima de uma placa eléctrica e

65cm se a placa for a gás. (Se as

instruções de instalação da placa a gás

indicarem uma distância maior, esta deve

ser respeitada).

O exaustor KSET910X sópode ser

instalado em mobília de 90cm.

Uma vez instalado o exaustor, a parte frontal

pode ser introduzida. Para tal a superfície

frontal do exaustor deve ser primeiramente

limpa com álcool (as recomendações de

segurança do fabricante em relação à

utilização de solventes devem ser

respeitados). De seguida, retire o papel

protector da faixa adesiva. Coloque-a na

posição correcta, aplicando pressão na área

do adesivo.

Quando o exaustor estáem funcionamento

ao mesmo tempo que um equipamento não

eléctrico, a pressão de saída de ar não deve

exceder os 4 Pa (4 x 10-5 bar).

Para obter um rendimento máximo a

conduta para o exterior não deve exceder os

4metros ou incluir mais de duas curvas de

90º.

Apesar da exaustão para o exterior ser

recomendada, os filtros de carvão activo

podem ser utilizados, permitindo que o ar

retorne àcozinha através do tubo de saída.

Se desejar substituir a frente original por

uma frente igual àdo mobiliário, deve

proceder do seguinte modo (fig. 2):

* Retire o conjunto extraível.

* Retire os parafusos (T) que suportam a

frente.

* Instale a nova frente fixando-a com os

mesmos parafusos que fixavam a frente

original

En cas de panne

Avant de solliciter le service de réparations,

veuillez effectuer les vérifications suivantes:

PANNE CAUSE POSSIBLE SOLUTION

Le câble n’est pas

connectéau courant Connecter le câble au courant

La hotte ne

fonctionne pas La tension n’arrive pas à

la prise Réviser et réparer le courant électrique

Filtre saturéde graisse Nettoyer ou substituer le filtre

Obstruction du conduit de

sortie de l’air Eliminer les obstructions

La hotte n’aspire

pas suffisamment

ou vibre Conduit d’air inadéquat Contacter l’installateur et suivre les

instructions de ce manuel

Lampes fondues Substituer les lampesLes lampes ne

s’allument pas Lampes dévissées Resserrer les lampes

SMEG se réserve le droit d‘introduire sur le matériel les modifications qu‘elle jugera nécessaires

ou utiles, sans nuire a ses caractéristiques essentielles.

Español

Estimado cliente:

Le felicitamos por su elección. Estamos

seguros que este aparato, moderno,

funcional y práctico, construido con

materiales de primera calidad, ha de

satisfacer plenamente sus necesidades.

Lea todas las secciones de este MANUAL

DE INSTRUCCIONES antes de utilizar la

campana por primera vez, a fin de obtener el

máximo rendimiento del aparato y evitar

aquellas averías que pudieran derivarse de

un uso incorrecto, permitiéndole además

solucionar pequeños problemas.

Guarde este manual, le proporcionará

información útil sobre su campana en todo

momento y facilitaráel uso de la misma por

parte de otras personas.

Instrucciones de seguridad

* Antes de la primera puesta en Servicio se

deben tener en cuenta las instrucciones de

instalación y conexión.

* No tire nunca del cable para desenchufar

la campana.

* No ponga la campana en funcionamiento si

el cable de alimentación eléctrica está

deteriorado o presenta cortes, o si el aparato

muestra síntomas de deterioros visibles en

la zona de los mandos.

* Si la campana deja de funcionar o lo hace

de modo anormal, desconéctela de la red y

comuníquelo al Servicio de Asistencia

Técnica.

* No dejar quemadores de gas encendidos,

sin recipiente que los cubra, debajo de la

campana.

* No permitir la acumulación de grasa en

ninguna parte de la campana, especialmente

en el filtro. OCASIONA RIESGO DE

INCENDIO.

* No flamear debajo de la campana.

* Antes de instalar esta campana consulte

los Reglamentos y Disposiciones locales

vigentes respecto a la normativa vigente de

aire y humos.

* Antes de conectar la campana a la red

eléctrica, compruebe que la tensión y la

frecuencia de la red se corresponden con la

indicada en la etiqueta de características de

la campana, situada en la parte interior de la

misma.

* En las campanas con clavija, esta debe ser

accesible, o instalarse un interruptor de corte

omnipolar, con una separación mínima

entre contactos de 3 mm.

* El aire evacuado no debe ser enviado por

conductos que se utilicen para evacuar

humos de aparatos alimentados por gas u

otro combustible. La habitación ha de estar

provista de una ventilación adecuada si se

va a utilizar la campana simultáneamente

con otros aparatos alimentados por energía

diferente de la eléctrica.

* Le recomendamos usar guantes y extremar

la precaución cuando limpie el interior de la

campana.

* Su campana estádestinada para uso

doméstico y únicamente para la extracción y

purificación de los gases provenientes de la

preparación de alimentos. El empleo para

otros usos es bajo su responsabilidad y

puede ser peligroso.

* Para cualquier reparación debe dirigirse al

Servicio de Asistencia Técnica cualificado

más cercano, usando siempre repuestos

originales. Las reparaciones o modificaciones

realizadas por otro personal pueden

ocasionar daños al aparato o un mal

funcionamiento, poniendo en peligro su

seguridad. El fabricante no se responsabiliza

de los daños originados por el uso indebido

del aparato.

Descrição do aparelho (Fig. 1)

A Ocontrolo do motor permite a

selecção de 3 posições.

B O interruptor de luz éindependente

dos motores.

CA iluminação éfeita através de

lâmpadas halogéneas.

D Os filtros localizados sobre a zona de

cozinhado podem ser removidos

facilmente para a limpeza.

E Grupo extraível que permite abranger

uma grande área de extracção.

F Possibilidade de incorporar filtros de

carvãoactivo na grelha de segurança

(Fig. 6).

G-H As alhetas anti-retorno são para ser

colocadas na saída, aplicando as suas

extremidades nos orifícios próprios

(Fig. 4).

Instruções de uso

Premindo o comando que indica a figura 1

poderácontrolar as funções do exaustor.

Para conseguir uma aspiração mais eficaz,

recomendamo-lhes pôr em funcionamento o

exautor alguns minutos antes de cozinhar

(entre 3 e 5 minutos) para que o fluxo de ar

seja contínuo e estável no momento de

aspirar os fumos.

Do mesmo modo, mantenha o exaustor a

funcionar uns minutos depois de cozinhar

para a extracção total de fumos e odores

para o exterior.

Limpeza e manutenção

Antes de efectuar qualquer operação de

limpeza e manutenção, certifique-se de que

o aparelho estádesligado da rede.

Para realizar trabalhos de limpeza e

manutenção, cumpra com as Instruções de

Segurança. O risco de fogo existe caso que

aquele a limpeza não ocorre de acordo com

as instruções.

Limpeza do filtro

Para extrair os filtros dos seus alojamentos,

actue sobre os dispositivos de fixação.

Proceda àsua limpeza, quer introduzindo-os

na máquina de lavar loiça, (ver observações)

ou deixando-os mergulhados em água

quente o tempo necessário para facilitar a

eliminação de gorduras, ou se preferir

mediante o uso de sprays específicos

(protegendo as partes não metálicas).

Finalizada a limpeza, proceda àsua

secagem.

Observações: A limpeza na máquina de

lavar loiça com detergentes agressivos pode

escurecer a superfície metálica sem afectar

a sua capacidade de retenção de gorduras.

Atenção: A limpeza de filtros deve ser

realizada uma vez por mês, no mínimo,

dependendo da utilização do exaustor. Deve

levar-se em consideração que ao cozinhar

hádeposição de gorduras no exaustor e no

filtro, mesmo quando este não estiver em

funcionamento.

Limpeza do corpo do exaustor

Recomenda-se a utilização de água com

sabão, aproximadamente a 40ºC. Utilizar-se-

áum pano humedecido nessa água para a

limpeza do exaustor, incidindo

especialmente nas fendas.

Atenção:

* Não usar nunca esfregões metálicos nem

utilizar produtos abrasivos que possam

estragar a superfície.

* Não raspe a superfície com objectos duros,

tais como facas, tesouras, etc.

Filtro de carvão activo

* Para instalar os filtros de carvão activo é

necessário remover primeiramente os filtros

metálicos.

* Para os fixar, énecessário coincidir as

patilhas posteriores de cada filtro com o

suporte previsto para tal na grelha de

segurança, manipulando-os para cima atéà

sua fixação com a pestana frontal da mesma

(Fig. 6).

* Os filtros de carvão activo têm duração de

3 a 6 meses dependendo das condições

particulares de utilização.

* Os filtros de carvão activo não podem ser

lavados nem regenerados. Uma vez

deteriorados, têm de ser substituídos.

* Para substituir os filtros pelos novos, retire

os antigos na ordem inversa àinstalação.

Português

Estimado cliente:

Parabéns pela sua escolha. Temos a

certeza de que este aparelho, moderno,

funcional e prático, construído com materiais

de primeira qualidade, satisfaráplenamente

as suas necessidades.

Leia todas as secções deste MANUAL DE

INSTRUÇÕES antes de utilizar o exaustor

pela primeira vez, a fim de obter o máximo

rendimento do aparelho e evitar avarias que

possam decorrer de um uso incorrecto. A

leitura permitir-lhe-átambém resolver

pequenos problemas.

Guarde este manual. Ele proporcionar-lhe-á

informação útil sobre o seu exaustor a

qualquer momento e facilitaráigualmente o

uso do mesmo a outras pessoas.

Instruções de Segurança

* Antes da primeira utilização, devem ser

tidas em conta as instruções de instalação

e ligação.

* Para desligar o exaustor, puxe a ficha.

Não puxe nunca o cabo.

* Não ponha em funcionamento o

exaustor se o cabo de alimentação

eléctrica estiver deteriorado ou com

cortes, ou se o aparelho mostrar indícios

de deteriorações visíveis na zona dos

comandos.

* Se o exaustor deixar de funcionar, ou o

fizer de forma anormal, desligue-o da rede

e entre em contacto com o Serviço de

Assistência Técnica.

* Nunca deixe queimadores de gás

acesos sem nenhum recipiente em cima

deles.

* Não permita a acumulação de gordura

em nenhuma parte do exaustor,

especialmente no filtro, PROVOCA

RISCO DE INCÊNDIO.

* Não fazer fogo debaixo do exaustor.

* Antes de instalar este exaustor, consulte

os Regulamentos e disposições locais em

vigor.

* Antes de ligar o exaustor àrede

eléctrica, verifique se a tensão e a

frequência da rede são as mesmas que as

indicadas na etiqueta de características

do exaustor, situada na parte interior do

mesmo.

* O ar evacuado não tem que ser emitido

pelas canalizações que são usadas

evacuar o fumo dos instrumentos

alimentados pelo gás ou por um outro

combustível. A dependência deve contar

com uma ventilação adequada, quando se

utilizar o exaustor simultaneamente com

outros aparelhos alimentados por energia

diferente da eléctrica.

* O aparelho deve ser ligado àrede

através de um interruptor de corte

omnipolar, com uma separação minima

entre contactos de 3mm.

* Recomendamos a utilização de luvas e

tomar todo o tipo de precauções ao limpar

o interior do exaustor.

* O seu exaustor destina-se ao uso

doméstico e somente para a extracção e

purificação dos gases procedentes da

preparação de alimentos. A utilização

para outros usos éda sua

responsabilidade e pode ser perigosa.

* A fim de qualquer reparação , incluído a

ela substituição do hawser de alimentar ,

dever endereço àconsertando de alívio

técnica cualificado mas nas proximidades

, usando sempre que partes antiquado. As

reparações ou alterações realizados por

pessoal não qualificado podem provocar

danos ao aparelho ou um mau

funcionamento, colocando em perigo a

sua segurança. O fabricante não é

responsável pelos danos originados pelo

uso inadequado do aparelho.

Descripción del aparato (Fig. 1)

A Mandos del motor que permiten

seleccionar 3 posiciones.

B Interruptor de luz independiente del

funcionamiento de los motores.

CIluminación mediante lámparas

halógenas.

D Filtros situados sobre la zona de

cocción, fácilmente extraibles para su

lavado.

E Conjunto extraible que permite una

mayor superficie de captación de

gases.

F Posibilidad de incorporar filtros de

carbón activo (Fig. 6).

G-H Aletas anti-retorno que se colocarán en

la boca de salida, situando sus

extremos en los orificios dispuestos

para ello (Fig. 4).

Instrucciones de uso

Pulsando el mando que indica la figura 1

podrácontrolar las funciones de la campana

Para conseguir una mejor aspiración le

recomendamos poner en funcionamiento la

campana unos minutos antes de cocinar

(entre 3 y 5 minutos) para que el flujo de aire

sea continuo y estable al momento de

aspirar los humos.

De igual modo, mantenga la campana

funcionando unos minutos después de

cocinar para el total arrastre de humos y

olores al exterior.

Limpieza y mantenimiento

Antes de efectuar cualquier operaciónde

limpieza y mantenimiento, asegúrese que el

aparato estádesconectado de la red.

Para realizar labores de limpieza y

mantenimiento, cumpla con las Instrucciones

de Seguridad. Existe riesgo de incendio en

caso de que la limpieza no se efectúe

conforme a las instrucciones.

Limpieza del filtro

Para extraer los filtros de sus alojamientos

actúe sobre los dispositivos de enclavamiento.

Proceda a su limpieza, bien introduciéndolo en

el lavavajillas, (ver observaciones) o dejándolo

sumergido en agua caliente el tiempo necesario

para facilitar la eliminación de grasas, o si lo

desea, mediante el uso de sprays específicos

(protegiendo las partes no metálicas).

Finalizada la limpieza proceda a su secado.

Observaciones: La limpieza en lavavajillas con

detergentes agresivos, puede ennegrecer la

superficie metálica sin que afecte a su

capacidad de retención de grasas.

Atención: La limpieza de filtros debe

efectuarse, como mínimo una vez al mes,

dependiendo de la utilización de la campana.

Se debe tener en cuenta que al cocinar hay

deposición de grasas en la campana y en el

filtro aunque aquella no se ponga en

funcionamiento.

Limpieza del cuerpo de la campana

Se recomienda la utilización de agua

jabonosa, a 40ºC aproximadamente. Se

utilizaráun paño humedecido en dicha agua

para la limpieza de la campana, incidiendo

especialmente en las rendijas.

Posteriormente se secaráutilizando un paño

que no desprenda pilosidades.

Atención:

* No use nunca estropajos metálicos ni

productos abrasivos que puedan dañar la

superficie.

* No realice raspaduras con objetos duros,

como cuchillos, tijeras, etc.

Filtro de carbón activo

* Para colocar los filtros de carbón activo es

necesario desmontar previamente los filtros

metálicos.

* Para fijarlos se harán coincidir las patillas

posteriores de cada filtro en el anclaje

previsto para ello en la rejilla de seguridad,

haciéndolos bascular hacia arriba hasta su

fijación con la pestaña frontal de la misma

(Fig. 6).

* La duración de los filtros de carbón

activado es de tres a seis meses,

dependiendo de uso.

* Los filtros de carbón activo no son lavables

ni regenerables. Una vez agotados, proceda

a la sustitución del mismo.

* Para reemplazar los filtros gastados por

otros nuevos, procederemos en sentido

inverso al de su montaje.

Español

Recambio de Lámparas

* Retire la protrección de cristal del foco y las

lámparas extraíbles quedarán a la vista.

* Observe las precauciones de desconectar

previamente la campana de la red y que las

lámparas a sustituir no estén calientes.

* La potencia máxima de las lámparas es de

20W.

Información Técnica (Fig.3)

Dimensiones Ancho = 600//900 mm

Fondo = 300 mm

Alto = 353 mm

Características eléctricas:

VER ETIQUETA DE CARACTERÍSTICAS

Instalación

Para fijar la campana al mueble, utilice una

de las siguientes opciones:

a)A la parte superior del mueble:

Debe utilizarse la plantilla de la figura 3

donde se indica la posición de los

agujeros.

b) A los laterales internos del mueble:

1.-Atornillar 2 tornillos a cada lado del

interior del mueble utilizando las

plantillas de la figura 5 (A o B

dependiendo de la anchura del

mueble). Posteriormente desatornillar-

los unos 3 mm.

2.-Atornillar en la parte superior de la

campana las escuadras suministradas,

ajustándolas al ancho interior del

mueble.

3.-Desplazar la campana verticalmente

desde la parte inferior del mueble hasta

encajar los tornillos del mueble en las

ranuras de las escuadras.

4.-Sin soltar la campana, empujarla hacia

el fondo del mueble hasta encajar los

tornillos en una posición estable dentro

de las ranuras.

5.-Elevar la campana hasta su posición

definitiva y reapretar todos los tornillos

de las escuadras.

La parte inferior de la campana deberá

colocarse a una altura mínima de 65 cm

de la encimera de gas y 60 eléctrica. Si

las instrucciones de instalación de

cocinas de gas indican una distancia

superior, debe tenerse en cuenta.

La campana KSET910X solo puede ser

instalada en muebles de 90cm.

Una vez instalada la campana, puede

colocarse el embellecedor delantero. Para

ello se limpiarápreviamente la superficie

frontal de la campana con alcohol

isopropílico (se han de seguir siempre las

recomendaciones de seguridad de los

fabricantes en el manejo de los disolventes).

Tras quitar el papel protector al adhesivo del

embellecedor, se superpondráeste en su

posición correcta, realizando una firme

presión sobre la zona adhesivada.

Cuando la campana de cocina se ponga en

funcionamiento al mismo tiempo que otros

aparatos alimentados por una energía

distinta de la eléctrica, la presión de salida

de aire no debe ser superior a 4 Pa (4x10 –5

bar).

Para obtener un rendimiento óptimo, la

longitud de la tubería de evacuación exterior

no deberáser superior a CUATRO metros,

ni tener más de dos ángulos (codos) de 90º.

Aunque lo recomendable es la evacuación

de gases al exterior, pueden instalarse filtros

de carbón activado que permiten que los

gases puedan devolverse a la cocina a

través del tubo de salida.

Si desea sustituir el frontis original por otro

igual al mueble, deberáseguir las siguientes

instrucciones (Fig. 2):

* Extraer el conjunto extraible.

* Quitar los tornillos (T) que sujetan el frontis.

* Instalar el nuevo frontis sujetándolo de la

misma forma que el sustituido.

Âñëó÷àå íåïîëàäêè

Ïåðåä îáðàùåíèåì âñëóæáó òåõíè÷åñêîãî

îáñëóæèâàíèÿ ïðîâåðüòå ñëåäóþùåå:

ÍÅÈÑÏÐÀÂÍÎ

ÑÒÜ

ÂÎÇÌÎÆÍÀß

ÏÐÈ×ÈÍÀ ÐÅØÅÍÈÅ

Êàáåëü ýëåêòðîïèòàíèÿ

íå ïîäêëþ÷åí êñåòè Ïîäêëþ÷èòü êàáåëü êñåòè

Âûòÿ æêà íå

ðàáîòàåò Íåò íàïðÿ æåíèÿ âðîçåòêå Ïðîâåðèòü/ îòðåìîíòèðîâàòü

ýëåêòðè÷åñêóþ ïðîâîäêó.

Æèðîïîãëîùàþùèé ôèëüòð

çàãðÿ çíåí Î÷èñòèòü èëè çàìåíèòü ôèëüòð

Çàñîðåí âîçäóõîâîä Î÷èñòèòü âîçäóõîâîä

Ìîùíîñòü

âñàñûâàíèÿ âîçäóõà

óìåíüøèëàñü èëè

âûòÿ æêà âèáðèðóåò Òðóáà âîçäóõîâîäà íå

ñîîòâåòñòâóåò òðåáîâàíèÿ ì

Ñâÿ æèòåñü ñî ñïåöèàëèñòîì,

óñòàíîâèâøèì ïðèáîð, èñëåäóéòå

óêàçàíèÿ ì íàñòîÿ ùåãî ðóêîâîäñòâà

Ëàìïà ïåðåãîðåëà Çàìåíèòü ëàìïó

Íå ðàáîòàåò

ïîäñâåòêà Ëàìïà ïëîõî çàêðåïëåíà Âêðóòèòü ëàìïó ïëîòíåå

SMEG îñòàâëÿ åò çà ñîáîé ïðàâî ïðîèçâîäèòü ïîëåçíûå èëè íåîáõîäèìûå èçìåíåíèÿ

äàííîãî èçäåëèÿ áåç óùåðáà åãî îñíîâíûì õàðàêòåðèñòèêàì.

Ðóññêèé

Çàìåíà ëàìï

* Ñíèìèòå çàùèòíîå ñòåêëî, îòêðûâàþùåå

äîñòóï êëàìïàì.

* Ïðåäâàðèòåëüíî îòêëþ÷èòå âûòÿ æêó îò

ñåòè èäàéòå ëàìïàì îñòûòü.

* Ìàêñèìàëüíàÿ ìîùíîñòü ëàìï

ñîñòàâëÿ åò 20 Âò.

Òåõíè÷åñêàÿ èíôîðìàöèÿ (ðèñ. 3)

Ãàáàðèòû:Øèðèíà = 600//900 mm

Ãëóáèíà o = 300 mm

Âûñîòà = 353 mm

Ýëåêòðè÷åñêèå õàðàêòåðèñòèêè:

ÑÌÎÒÐÈ ÒÀÁËÈ×ÊÓ Ñ

ÕÀÐÀÊÒÅÐÈÑÒÈÊÀÌÈ

Óñòàíîâêà

Ñïîñîáû êðåïëåíèÿ âûòÿ æêè êêóõîííûì

øêàôàì:

à) Êâåðõíåé ÷àñòè øêàôà:

Èñïîëüçóéòå øàáëîí, èçîáðàæåííûé íà

ðèñ. 3, ãäå óêàçûâàåòñÿ

ìåñòîïîëîæåíèå ñêâîçíûõ îòâåðñòèé.

á) Êáîêîâûì ïîâåðõíîñòÿ ì øêàôà:

1.- Ââèíòèòü 2 âèíòà êêàæäîé ñòîðîíå

âíóòðåííåé ïîâåðõíîñòè øêàôà ïî

øàáëîíó, ïîêàçàííîìó íà ðèñ. 5.

Ïîñëå ýòîãî âûâèíòèòå èõ

ïðèáëèçèòåëüíî íà 3 ìì.

2.- Ïðèâèíòèòå êâåðõíåé ñòîðîíå

âûòÿ æêè ïðèëàãàåìûå óãîëêè,

ïîäîãíàâ èõ êâíóòðåííåé øèðèíå

øêàôà.

3.- Ïåðåìåñòèòü âûòÿ æêó âåðòèêàëüíî

ïîêà âèíòû, ââèí÷åííûå âøêàô, íå

âîéäóò ïàçû íà óãîëêàõ.

4.- Íå îòïóñêàÿ âûòÿ æêó, ïðîäâèíóòü åå

âãëóáü øêàôà, ïîêà âèíòû íå

îêàæóòñÿ âóñòîé÷èâîé ïîçèöèè

âíóòðè ïàçîâ.

5.- Ïîäíèìèòå âûòÿ æêó äî åå

îêîí÷àòåëüíîãî ïîëîæåíèÿ è

çàòÿ íèòå âñå âèíòû íà óãîëêàõ.

Ìèíèìàëüíîå ðàññòîÿ íèå ìåæäó

íèæíåé ÷àñòüþ âûòÿ æêè èãàçîâîé

ïëèòîé äîëæíî ñîñòàâëÿ òü 65 ñì. Â

ñëó÷àå ýëåêòðè÷åñêîé ïëèòû –60 ñì.

Åñëè ðóêîâîäñòâîì ïî ýêñïëóàòàöèè

ãàçîâîé ïëèòû ïðåäóñìàòðèâàåòñÿ

áîëüøåå ìèíèìàëüíîå ðàññòîÿ íèå, ýòî

òðåáîâàíèå ñëåäóåò ñòðîãî ñîáëþäàòü.

Îäèí KSET910X çâîíêà ìîæåò áûòü

óñòàíîâëåí âìåáåëè 90 ñì.

Ïîñëå óñòàíîâêè âûòÿ æêè ìîæíî

óñòàíîâèòü äåêîðàòèâíóþ ïàíåëü. Äëÿ

ýòîãî ïðåäâàðèòåëüíî î÷èñòèòü ïåðåäíþþ

ïîâåðõíîñòü âûòÿ æêè èçîïðîïèëîâûì

ñïèðòîì (ñòðîãî ñëåäóÿ óêàçàíèÿ ì ïî

òåõíèêå áåçîïàñíîñòè èçãîòîâèòåëÿ ýòîãî

ïðîäóêòà). Ñíÿ â çàùèòíóþ êëåéêóþ ïëåíêó

ñïîâåðõíîñòè ïàíåëè, íàëîæèòü åå íà

âûòÿ æêó âïðàâèëüíîì ïîëîæåíèè è

íàäàâèòü âìåñòå íàíåñåíèÿ êëåÿ ùåãî

âåùåñòâà.

Êîãäà âûòÿ æêà ðàáîòàåò îäíîâðåìåííî ñ

äðóãèìè ïðèáîðàìè, èñïîëüçóþùèìè

ïèòàíèå, îòëè÷íîå îò ýëåêòðè÷åñêîãî,

äàâëåíèå âîçäóõà íà âûõîäå íå äîëæíî

ïðåâûøàòü 4 Ïà (4õ10-5 áàð).

Äëÿ îïòèìàëüíîé ðàáîòû ïðèáîðà äëèíà

âíåøíåãî âîçäóõîâîäà íå äîëæíà

ïðåâûøàòü ×ÅÒÛÐÅÕ ìåòðîâ èèìåòü

áîëüøå äâóõ êîëåí ïî 90º.

Õîòÿ ðåêîìåíäóåòñÿ âûâîäèòü ãàçû çà

ïðåäåëû çäàíèÿ , ìîãóò óñòàíàâëèâàòüñÿ

òàêæå ôèëüòðû èç àêòèâèðîâàííîãî óãëÿ ,

êîòîðûå äåëàþò âîçìîæíûì âîçâðàùåíèå

ãàçîâ âïîìåùåíèå êóõíè ÷åðåç âûõîäíóþ

òðóáó.

Åñëè Âû õîòèòå çàìåíèòü ïåðåäíþþ

ïàíåëü íà äðóãóþ, âòîí êóõîííîé ìåáåëè,

ñëåäóéòå ñëåäóþùèì èíñòðóêöèÿ ì (ðèñ.2):

* Óäàëèòü ñúåìíóþ ÷àñòü.

* Âûâèíòèòü âèíòû (Ò), ñïîìîùüþ

êîòîðûõ êðåïèòñÿ ïåðåäíÿ ÿ ïàíåëü.

* Óñòàíîâèòü íîâóþ ïåðåäíþþ ïàíåëü òàê

æå, êàê áûëà óñòàíîâëåíà ñòàðàÿ .

Si algo no funciona

Antes de solicitar el servicio de reparaciones,

haga las comprobaciones indicadas a

continuación:

DEFECTO POSIBLE CAUSA SOLUCIÓN

El cable de red no está

conectado Conectar el cable de red

La campana no

funciona No llega tensión al enchufe Proceder a revisar/reparar la red

eléctrica

Filtro saturado de grasa Proceda a la limpieza o sustitución del

filtro

Obstrucción del conducto de

salida de aire Elimine las obstrucciones

La campana no

aspira suficiente o

vibra Conducto de aire inadecuado Contacte con el instalador y siga las

instrucciones de este manual

Lámparas fundidas Proceda a la sustitución de las

lámparas

Las lámparas no

iluminan Lámparas flojas Apriete las lámparas

SMEG se reserva el derecho de introducir en sus aparatos las correcciones que considere

necesarias o útiles sin perjudicar sus características esenciales.

Italiano

Gentile Cliente:

Ci congratuliamo con Lei per la Sua scelta.

Siamo certi che questo dispositivo moderno,

funzionale e pratico, fabbricato con materiali

di qualità, sapràsoddisfare le Sue esigenze.

Le consigliamo di leggere attentamente le

sezioni di questo LIBRETTO ISTRUZIONI

prima dell'uso della cappa di aspirazione per

garantirne il massimo rendimento ed evitare

eventuali guasti dovuti a un suo uso errato.

La lettura di questo manuale Le consentirà

altresìdi risolvere problemi di piccola entità.

Conservi questo manuale in quanto Le

forniràinformazioni utili sull'uso della cappa

e ne agevoleràl'uso da parte di altri.

Istruzioni di sicurezza

* Prima di mettere in funzionamento il

dispositivo, tener conto delle istruzioni di

installazione e di collegamento.

* Non tirare mai il cavo per disinserire la

cappa.

* Non mettere in funzionamento la cappa se

il cavo di alimentazione elettrica èdeteriorato

o presenta manomissioni oppure se la zona

dei pulsanti della cappa èvisibilmente

deteriorata.

* Se la cappa smettesse di funzionare

oppure se funzionasse in modo anomalo,

bisogneràdisinserirla dalla rete di

alimentazione e darne comunicazione al

Servizio di Assistenza Tecnica.

* Non lasciare accesi i fornelli, al di sotto

della cappa, se privi di pentole.

* Non consentire l'accumulo di grasso in

nessun punto della cappa, particolarmente

sul filtro, in quanto rappresenta un RISCHIO

D'INCENDIO.

* Non fiammeggiare al di sotto della cappa.

* Prima di provvedere all'installazione della

cappa, consultare i regolamenti e le

disposizioni locali vigenti relativamente alla

normativa sull'aria e sui fumi.

* Prima di collegare la cappa alla rete di

alimentazione elettrica, verificare che la

tensione e la frequenza di rete equivalgano

ai valori riportati sulla targhetta de dati tecnici

della cappa, posta in basso alla medesima.

* Nelle cappe dotate di spina, garantire

l’accessibilitàdi quest’ultima oppure

installare un interruttore onnipolare i cui

contatti siano posti a una distanza minima di

3 mm.

* La stanza deve essere regolarmente

ventilata in caso di uso simultaneo della

cappa con altri dispositivi non elettrici.

* Consigliamo di utilizzare guanti e di usare

la massima precauzione nelle operazioni di

pulizia all'interno della cappa.

* La cappa èdestinata a uso domestico,

esclusivamente per l'estrazione e la

purificazione di gas provenienti dalla

preparazione dei cibi. Altri impieghi possono

rivelarsi pericolosi e rientrano nelle

responsabilitàdell'utente.

* Per qualsiasi riparazione, ivi inclusa la

sostituzione del cavo di rete, rivolgersi al

Servizio di assistenza tecnica qualificato più

vicino e far uso sempre di pezzi di ricambio

originali. Le riparazioni oppure le modifiche

svolte da altro personale possono

danneggiare il dispositivo o provocarne un

cattivo funzionamento, mettendo a

repentaglio la sicurezza dell'utente. Il

produttore declina qualsivoglia responsabilità

relativamente ai danni provocati dall’uso

indebito del dispositivo.

Îïèñàíèå ïðèáîðà (ðèñ. 1)

A Îðãàíû óïðàâëåíèÿ ìîòîðîì ñ

âûáîðîì òðåõ ñêîðîñòåé.

B Âûêëþ÷àòåëü îñâåùåíèÿ , íå

ñâÿ çàííûé ñìîòîðîì.

CÃàëîãåííîå îñâåùåíèå.

D Ôèëüòðû íàä çîíîé ïðèãîòîâëåíèÿ

ïèùè ñóïðîùåííîé ñèñòåìîé

äåìîíòàæà äëÿ î÷èñòêè.

E Ñúåìíûé ýëåìåíò, óâåëè÷èâàþùèé

ïëîùàäü óëàâëèâàíèÿ ãàçîâ.

F Ìåñòî âîçìîæíîé óñòàíîâêè

ôèëüòðà èç àêòèâèðîâàííîãî óãëà

(ðèñ. 6).

G-H Ïðîòèâîâîçâðàòíûå ïëàñòèíû,

óñòàíàâëèâàåìûå íà âûõîäå ïóòåì

ñîâìåùåíèÿ êðàåâ ïëàñòèí ñ

ïîäãîòîâëåííûìè äëÿ óñòàíîâêè

îòâåðñòèÿ ìè (ðèñ. 4).

Èíñòðóêöèè ïî ýêñïëóàòàöèè

Óïðàâëÿ òü âûòÿ æêîé ìîæíî ñïîìîùüþ

êíîïîê, ïîêàçàííûõ íà ðèñ. 1.

Âöåëÿ õ ëó÷øåãî âñàñûâàíèÿ

ðåêîìåíäóåòñÿ âêëþ÷àòü âûòÿ æêó çà 3-5

ìèíóò äî íà÷àëà ïðèãîòîâëåíèÿ ïèùè.

Ýòî ñîçäàñò íåïðåðûâíûé èñòàáèëüíûé

ïîòîê âîçäóõà êìîìåíòó âñàñûâàíèÿ .

Òî÷íî òàêæå, ðåêîìåíäóåòñÿ îñòàâèòü

âûòÿ æêó âêëþ÷åííîé âòå÷åíèå

íåñêîëüêèõ ìèíóò ïîñëå îêîí÷àíèÿ

ïðèãîòîâëåíèÿ ïèùè äëÿ òîãî, ÷òîáû

ãàðàíòèðîâàòü ïîëíîå óäàëåíèå äûìîâ è

çàïàõà çà ïðåäåëû ïîìåùåíèÿ .

×èñòêà èòåõíè÷åñêîå

îáñëóæèâàíèå

Äëÿ óäàëåíèÿ ôèëüòðîâ èç èõ ïàçîâ

íàæìèòå íà óñòðîéñòâà êðåïëåíèÿ . ×èñòêó

ôèëüòðîâ ìîæíî ïðîèçâîäèòü â

ïîñóäîìîå÷íîé ìàøèíå (ñì. ïðèìå÷àíèÿ )

èëè ïîãðóæåíèåì âãîðÿ ÷óþ âîäó â

òå÷åíèå íåîáõîäèìîãî âðåìåíè äëÿ

ðàñòâîðåíèÿ æèðîâ, ëèáî, ïî æåëàíèþ

ïîëüçîâàòåëÿ , ñïîìîùüþ ñïåöèàëüíûõ

ðàñòâîðèòåëåé æèðîâ (ïðåäîòâðàùàÿ îò

èõ ïîïàäàíèÿ íåìåòàëëè÷åñêèå ÷àñòè

ôèëüòðà). Ïîñëå î÷èñòêè ôèëüòð ñëåäóåò

âûñóøèòü.

Ïðèìå÷àíèå:×èñòêà âïîñóäîìîå÷íîé

ìàøèíå ñïðèìåíåíèåì àãðåññèâíûõ

ìîþùèõ ñðåäñòâ ìîæåò ïðèâåñòè ê

ïîòåìíåíèþ ìåòàëëè÷åñêîé ïîâåðõíîñòè

ôèëüòðà, ÷òî íå âëèÿ åò íà ýôôåêòèâíîñòü

åãî ðàáîòû.

Âíèìàíèå!Î÷èñòêà ôèëüòðîâ äîëæíà

ïðîèçâîäèòüñÿ , êàê ìèíèìóì, îäèí ðàç â

ìåñÿ ö, âçàâèñèìîñòè îò èíòåíñèâíîñòè

èñïîëüçîâàíèÿ âûòÿ æêè.

Íåîáõîäèìî ó÷èòûâàòü, ÷òî äàæå â

îòêëþ÷åííîì ñîñòîÿ íèè ïðè ïðèãîòîâëåíèè

ïèùè íà âûòÿ æêå èôèëüòðàõ îñàæäàþòñÿ

æèðû.

×èñòêà êîðïóñà âûòÿ æêè

Äëÿ ÷èñòêè êîðïóñà âûòÿ æêè

ðåêîìåíäóåòñÿ èñïîëüçîâàòü ìûëüíûé

ðàñòâîð, íàãðåòûé äî òåìïåðàòóðû,

ïðèáëèçèòåëüíî, 40ºÑ. ×èñòêà

ïðîèçâîäèòñÿ ìÿ ãêîé òðÿ ïêîé, ñìî÷åííîé

âìûëüíîì ðàñòâîðå. Îñîáåííî

òùàòåëüíî ðåêîìåíäóåòñÿ ïðîìûâàòü

óçêèå ïàçû. Ïîñëå î÷èñòêè êîðïóñ

âûñóøèâàåòñÿ òðÿ ïêîé, íå îñòàâëÿ þùåé

âîëîêîí.

Âíèìàíèå!

* Íè ïðè êàêèõ îáñòîÿ òåëüñòâàõ íå

èñïîëüçóéòå ìåòàëëè÷åñêèå ãóáêè è

äðóãèå àáðàçèâíûå ñðåäñòâà, êîòîðûå

ìîãóò ïîâðåäèòü ïîâåðõíîñòü âûòÿ æêè.

* Íå öàðàïàéòå âûòÿ æêó îñòðûìè è

òâåðäûìè ïðåäìåòàìè, òèïà íîæåé,

íîæíèö èò.ä.

Ôèëüòð èç àêòèâèðîâàííîãî óãëÿ

* Ïåðåä óñòàíîâêîé ôèëüòðîâ èç

àêòèâèðîâàííîãî óãëÿ ñëåäóåò

ïðåäâàðèòåëüíî äåìîíòèðîâàòü

ìåòàëëè÷åñêèå ôèëüòðû

* Äëÿ óñòàíîâêè ôèëüòðîâ ñîâìåñòèòå

çàäíèå íîæêè êàæäîãî ôèëüòðà ñ

êðåïëåíèåì, ïðåäóñìîòðåííûì äëÿ íèõ íà

çàùèòíîé ðåøåòêå. Ïîâåðíèòå ôèëüòð

êâåðõó äî çàêðåïëåíèÿ ñïîìîùüþ

ïåðåäíåé çàùåëêè íà ðåøåòêå (ðèñ. 6).

* Ñðîê ýêñïëóàòàöèè ôèëüòðîâ èç

àêòèâèðîâàííîãî óãëÿ ñîñòàâëÿ åò îò òðåõ

äî øåñòè ìåñÿ öåâ âçàâèñèìîñòè îò

èíòåíñèâíîñòè èñïîëüçîâàíèÿ .

* Ôèëüòðû èç àêòèâèðîâàííîãî óãëÿ íå

÷èñòÿ òñÿ èíå âîññòàíàâëèâàþòñÿ .

Èçðàñõîäîâàííûå ôèëüòðû ñëåäóåò

çàìåíèòü íà íîâûå.

* Äëÿ çàìåíû ôèëüòðîâ ñëåäóéòå

óêàçàíèÿ ì ïî óñòàíîâêå âîáðàòíîì

ïîðÿ äêå.

Ðóññêèé

Óâàæàåìûé ïîëüçîâàòåëü!

Ïîçäðàâëÿ åì Âàñ ñóäà÷íûì âûáîðîì.

Ìû óâåðåíû, ÷òî ýòîò ñîâðåìåííûé,

ïðàêòè÷íûé èôóíêöèîíàëüíûé ïðèáîð,

èçãîòîâëåííûé èç ìàòåðèàëîâ âûñøåãî

êà÷åñòâà, ïîëíîñòüþ óäîâëåòâîðèò

Âàøè ïîòðåáíîñòè.

Ïðåæäå ÷åì ïðèñòóïèòü ê

èñïîëüçîâàíèþ êóõîííîé âûòÿ æêè,

ïðîñèì Âàñ âíèìàòåëüíî îçíàêîìèòüñÿ

ññîäåðæàíèåì íàñòîÿ ùåãî

ÐÓÊÎÂÎÄÑÒÂÀ ÏÎ ÝÑÏËÓÀÒÀÖÈÈ.

Ýòî ïîçâîëèò èñïîëüçîâàòü ïðèáîð ñ

ìàêñèìàëüíîé îòäà÷åé èðàçðåøèòü âñå

âîçìîæíûå ìåëêèå íåïîëàäêè âðàáîòå,

èñêëþ÷èâ íåèñïðàâíîñòè, ñâÿ çàííûå ñ

íåïðàâèëüíûì îáðàùåíèåì.

Ñîõðàíèòå ýòî ðóêîâîäñòâî, îíî ìîæåò

ïðèãîäèòüñÿ Âàì âáóäóùåì èîáëåã÷èò

ðàáîòó ñïðèáîðîì äðóãèì ëþäÿ ì.

Ìåðû áåçîïàñíîñòè

---------------------------------------------------

* Ïðåæäå ÷åì âêëþ÷èòü ïðèáîð âïåðâûé

ðàç, âíèìàòåëüíî îçíàêîìüòåñü ñ

ïðàâèëàìè óñòàíîâêè èïîäêëþ÷åíèÿ ê

ñåòè.

* Íèêîãäà íå òÿ íèòå çà øíóð, ÷òîáû

âûêëþ÷èòü ïðèáîð èç ñåòè.

* Íå âêëþ÷àéòå ïðèáîð, åñëè øíóð

ïîâðåæäåí èëè åñëè èìåþòñÿ çàìåòíûå

ïîâðåæäåíèÿ íà âçîíå ïóëüòà óïðàâëåíèÿ

ïðèáîðîì..

* Åñëè âûòÿ æêà ïåðåñòàíåò ðàáîòàòü èëè

áóäåò ðàáîòàòü íåïðàâèëüíî, ñðàçó æå

îòêëþ÷èòå åå îò ñåòè èñâÿ æèòåñü ñ

Öåíòðîì òåõíè÷åñêîãî îáñëóæèâàíèÿ .

* Íå îñòàâëÿ éòå çàææåííûìè ãàçîâûå

êîíôîðêè áåç ïîñóäû ïîä âûòÿ æêîé.

* Íå äîïóñêàéòå ñêîïëåíèÿ æèðà íà

ïîâåðõíîñòè âûòÿ æêè, îñîáåííî íà

ôèëüòðå. ÝÒÎ ÌÎÆÅÒ ÏÐÈÂÅÑÒÈ Ê

ÏÎÆÀÐÓ.

* Íå îáæèãàéòå áëþäà ïîä âûòÿ æêîé.

* Ïåðåä óñòàíîâêîé âûòÿ æêè îçíàêîìüòåñü

ñäåéñòâóþùèìè íîðìàòèâàìè è

ïîëîæåíèÿ ìè, ðåãóëèðóþùèìè âûâîä

âîçäóõà èäûìà.

* Ïðåæäå ÷åì ïîäêëþ÷èòü ïðèáîð êñåòè

óäîñòîâåðüòåñü âòîì, ÷òî íàïðÿ æåíèå è

÷àñòîòà ýëåêòðîïèòàíèÿ âñåòè

ñîîòâåòñòâóåò çíà÷åíèÿ ì, óêàçàííûì íà

òàáëè÷êå ñõàðàêòåðèñòèêàìè ïðèáîðà,

ðàñïîëîæåííîé íà âíóòðåííåé ñòîðîíå

âûòÿ æêè.

* Åñëè âûòÿ æêà èìååò øòåïñåëü, îí

äîëæåí îñòàâàòüñÿ äîñòóïíûì. Â

ïðîòèâíîì ñëó÷àå òðåáóåòñÿ óñòàíîâèòü

ìíîãîïîëþñíûé âûêëþ÷àòåëü ñ

ìèíèìàëüíûì ðàññòîÿ íèåì ìåæäó

êîíòàêòàìè 3 ìì.

* Âîçäóõ, âûâîäèìûé âûòÿ æêîé èç

ïîìåùåíèÿ , íå äîëæåí ïðîõîäèòü ïî òåì

æå òðóáîïðîâîäàì, ïî êîòîðûì âûâîäÿ òñÿ

äûìû îò ïðèáîðîâ, ðàáîòàþùèõ íà ãàçå

èëè èíîì òîïëèâå. Ïîìåùåíèÿ , âêîòîðûõ

íàðÿ äó ñâûòÿ æêîé ðàáîòàþò ïðèáîðû,

èñïîëüçóþùèå èíîé âèä ýíåðãèè, ïîìèìî

ýëåêòðè÷åñêîé, äîëæíû îáîðóäîâàòüñÿ

àäåêâàòíîé âåíòèëÿ öèåé.

* Ïðè î÷èñòêå âíóòðåííèõ äåòàëåé

âûòÿ æêè ðåêîìåíäóåòñÿ èñïîëüçîâàòü

ïåð÷àòêè èñîáëþäàòü ïðåäîñòîðîæíîñòè.

* Âûòÿ æêà, êîòîðóþ Âû ïðèîáðåëè,

ïðåäíàçíà÷àåòñÿ òîëüêî äëÿ äîìàøíåãî

èñïîëüçîâàíèÿ âöåëÿ õ î÷èùåíèÿ è

óäàëåíèÿ ãàçîâ, îáðàçîâàâøèõñÿ â

ïðîöåññå ïðèãîòîâëåíèÿ ïèùè.

Èñïîëüçîâàòü âûòÿ æêó íå ïî íàçíà÷åíèþ

îïàñíî. Îòâåòñòâåííîñòü çà òàêîå

èñïîëüçîâàíèå âîçëàãàåòñÿ íà

ïîëüçîâàòåëÿ .

* Ðåìîíò âûòÿ æêè äîëæåí ïðîèçâîäèòüñÿ

êâàëèôèöèðîâàííûì ïåðñîíàëîì â

áëèæàéøåì Öåíòðå òåõíè÷åñêîãî

îáñëóæèâàíèÿ , ñèñïîëüçîâàíèåì

îðèãèíàëüíûõ çàïàñíûõ ÷àñòåé. Ðåìîíò è

ìîäèôèêàöèè, ïðîèçâåäåííûå äðóãèìè

ëèöàìè, ìîãóò ïðèâåñòè êïîâðåæäåíèþ

ïðèáîðà èëè îïàñíîìó íàðóøåíèþ åãî

ðàáîòû. Èçãîòîâèòåëü ñíèìàåò ññåáÿ

îòâåòñòâåííîñòü çà íåïðàâèëüíîå

èñïîëüçîâàíèå ïðèáîðà.

Descrizione dell'apparato (Fig. 1)

A Comandi del motore che consentono di

sezionarne tre velocità.

B Interruttore luce indipendente dal

funzionamento dei motori.

CIlluminazione mediante lampadine

alogene.

D Filtri posti sopra la zona di cottura,

facilmente estraibili per relativo

lavaggio.

E Gruppo estraibile che consente una

maggiore superficie di aspirazione dei

gas.

F Possibilitàdi aggiunta di filtri a carbone

attivo (Fig. 6).

G-H Alette antiritorno da sistemare nella

bocchetta di uscita, inserendone le

estremitànegli appositi orifizi (Fig. 4).

Istruzioni per l'uso

Per controllare le funzioni della cappa,

premere il pulsante di cui alla Fig. 1.

Ai fini di un’aspirazione ottimale, consigliamo

di mettere in funzione la cappa aspirante

qualche minuto prima (3-5 min) di cucinare

per garantire la continuitàe la stabilitàdel

flusso d'aria durante l'aspirazione dei fumi.

Parimenti, dopo aver terminato di cucinare,

lasciare che la cappa aspirante continui a

funzionare per qualche minuto ancora

cosicchéda convogliare tutti i fumi ed odori

all'esterno.

Pulizia e manutenzione

Prima di effettuare qualsivoglia operazione di

pulizia e di manutenzione, accertarsi di aver

disinserito il dispositivo dalla rete di

alimentazione. Per le operazioni di pulizia e

di manutenzione, attenersi alle istruzioni di

sicurezza. La non conformitàdelle

operazioni di pulizia alle istruzioni potrebbe

presupporre un rischio d'incendio.

Pulizia del filtro

Ai fini dell'estrazione dei filtri dal loro

rispettivo vano, agire sui dispositivi di

bloccaggio. Lavare il filtro nella lavastoviglie

(vedi osservazioni) oppure lasciarlo in

ammollo in acqua calda quanto necesario

per rimuoverne agevolmente i grassi oppure,

se desiderato, utilizzare spray appositi

(proteggendone le parti non metalliche).

Asciugarlo a pulizia avvenuta.

Osservazioni: Il lavaggio dei filtri nella

lavastoviglie con detersivi aggressivi può

annerirne la superficie metallica senza che

ciòincida sulla loro capacitàdi assorbimento

dei grassi.

Avvertenza: La pulizia dei filtri va effettuata

almeno una volta al mese in funzione

dell'uso della cappa aspirante. Tener conto

del fatto che quando si cucina, i grassi si

depositano sulla cappa aspirante e sul filtro

anche quando la cappa non èin funzione.

Pulizia del corpo della cappa aspirante

Si consiglia di utilizzare acqua e sapone, a

circa 40°C. Per pulire la cappa, servirsi di un

panno bagnato con tale acqua e insistere

particolarmente sulle fessure. Poi, asciugare

la cappa con un panno privo di lanugine.

Avvertenza:

* Non utilizzare mai pagliette metalliche né

prodotti abrasivi che possono danneggiarne

la superficie.

* Non raschiare con oggetti duri quali coltelli,

forbici, ecc.

Filtro al carbone attivo

* Ai fini della sistemazione dei filtri al carbone

attivo, smontare in precedenza i filtri

metallici.

* Per fissarveli, far coincidere i fermi

posteriori di ogni filtro nell'apposito sistema

di fissaggio de lla griglia di sicurezza

sollevandoli fino a fissaggio avvenuto con la

linguetta frontale della medesima (Fig. 6).

* I filtri al carbone attivo hanno una durata da

tre a sei mesi in funzione del loro uso.

* I filtri al carbone attivo non sono nélavabili

néregenerabili. Una volta usurati,

provvedere alla loro sostituzione.

* Ai fini della sostituzione dei filtri usurati con

altri nuovi, procedere in senso inverso a

quello del loro montaggio.

Italiano

Sostituzione delle lampadine

* Rimuovere la protezione in vetro dello spot

per poter accedere alle lampadine estraibili.

* Disinserire in precedenza la cappa

aspirante dalla rete di alimentazione e

sostituire le lampadine quando sono fredde.

* La potenza massima delle lampadine èpari

a 20W.

Dati tecnici (Fig. 3)

Dimensioni: Larghezza = 600//900 mm

Profondità= 300 mm

Altezza = 353 mm

Dati elettrici:

VEDI TARGA DATI

Installazione

Per fissare la cappa aspirante al mobile

pensile, attenersi a una delle opzioni

successive:

à) Alla parte superiore del mobile:

Utilizzare lo schema della Fig. 5 dove è

indicata la posizione dei fori passanti.

b) Ai lati interni del mobile pensile:

1.- Avvitare due viti su ogni lato all'interno

del mobile utilizzando la dima della Fig.

5. Successivamente, allentarle ca.

3mm.

2.- Avvitare le squadrette in dotazione

sulla parte superiore della cappa,

regolandole in funzione della larghezza

interna del mobile pensile.

3.- Far scorrere la cappa aspirante

verticalmente partendo dal basso del

mobile finchéle viti del medesimo non

saranno in posizione nelle scanalature

delle squadrette.

4.- Sostenere la cappa aspirante e

spingerla verso il fondo del mobile

finchéle viti non saranno stabilmente in

posizione all’interno delle scanalature.

5.- Sollevare la cappa aspirante fino a

posizione definitiva e stringere di nuovo

le viti delle squadrette.

La parte inferiore della cappa aspirante

dovràessere sistemata a un'altezza

minima di 65 cm al di sopra del piano di

cottura a gas e di 60 cm al di sopra del

piano di cottura elettrico. Laddove le

istruzioni per l’installazione di fornelli a

gas prevedessero una distanza superiore,

bisogneràtenerne conto.

La cappa KSET910X assolo puòessere

installato in mobili di 90cm.

Dopo aver installato la cappa aspirante, si

potràpredisporre l'elemento decorativo

frontale. A tal fine, pulire previamente la

superficie frontale della cappa aspirante con

alcool isopropilico (attenersi sempre ai

consigli di sicurezza dei produttori per

quanto riguarda l'uso di solventi). Dopo aver

tolto la carta di protezione dall'adesivo

dell'elemento decorativo, posizionarlo

correttamente e premerne la zona adesiva.

Quando la cappa aspirante si utilizza

assieme ad altri dispositivi funzionanti a

energia non elettrica, la pressione di uscita

dell'aria non dovràessere superiore a 4 Pa

(4x10-5 bar).

Ai fini di un rendimento ottimale, la

lunghezza del tubo di evacuazione esterno

non dovràessere superiore a 4 m néavere

piùdi due gomiti a 90°.

Sebbene la soluzione ideale sia convogliare i

gas all'esterno, si possono installare filtri al

carbone attivo che consentono il ricircolo del

gas in cucina tramite il tubo di uscita.

Per sostituire la parte frontale originale con

un'altra uguale al mobile, attenersi alle

istruzioni di cui appresso (Fig. 2):

* Rimuovere il gruppo estraibile.

* Rimuovere le viti (T) che fissano la parte

frontale.

* Predisporre la nuova parte frontale

fissandovela analogamente a quella

sostituita.

Wenn das Gerät nicht funktioniert

Bevor Sie den Reparaturdienst verständigen,

führen Sie bitte die nachfolgenden

Überprüfungen durch:

Fehler Mögliche Ursache Abhilfe

Das Netzkabel ist nicht

angeschlossen. Netzkabel anschließen.

Die

Dunstabzugshaube

funktioniert nicht. Die Steckdose führt keine

Spannung. Für Spannungszuführung zur

Steckdose sorgen.

Der Filter ist mit Fett gesättigt.

Filter reinigen oder auswechseln.

Das Abzugsrohr ist verstopft. Die Verstopfungen beseitigen.

Die Absaugleistung

der

Dunstabzugshaube

ist zu gering, oder

es treten

Vibrationen auf.

Die Luftkanäle sind nicht

richtig dimensioniert. Setzen Sie sich mit dem Installateur in

Verbindung und beachten Sie die

Angaben in der Bedienungsanleitung.

Die Lampen sind

durchgebrannt. Lampen auswechseln.

Die Beleuchtung

funktioniert nicht. Die Lampen sitzen locker. Lampen ordnungsgemäß einschrauben

bzw. eindrücken.

SMEG Im gleichen Sinne bleibt das Recht vorbehalten, in den Geräten die für richtig order

zweckmäßig erachteten Verbesserungen bei Einhaltung der Hauptkennwerte einzuführen.

Deustch

Austausch der Glühlampen

*Die Glasabdeckung abnehmen, damit

werden die Lampen zugänglich.

*Die Dunstabzugshaube vor dem

Lampenwechsel vom Netz trennen, die

Lampen nicht in heißem Zustand

auswechseln.

*Die maximale Leistung der Lampen beträgt

20 W.

Technische Informationen (Abb. 3)

Abmessungen: Breite = 600//900 mm

Tiefe = 300 mm

Höhe = 353 mm

Elektrische Kennwerte:

SIEHE TYPENSCHILD

Einbau

Um die Dunstabzugshaube zu reparieren

beschließen Sie bitte eine der folgenden

Wahlen:

a) Auf der Oberseite des Küchenmöbels:

Verwenden Sie die Schablone in Abb. 3

zum Anbringen der

Durchgangsbohrungen.

b) An der Innenseite des Küchenmöbels:

1.-An beiden Innenseiten des Küchen-

möbels 2 Schrauben unter Verwendung

der Schablone in Abb 5 anbringen (A oder

B abhängig von der Breite der Möbel)

Diese anschließend etwa 3mm

herausschrauben.

2.-An der Oberseite der Dunstab-

zugshaube die mitgelieferten Winkel

anschrauben und diese an die Breite des

Küchenmöbels anpassen.

3.- Die Dunstabzugshaube von unten in

das Küchenmöbel einsetzen, bis die

Schrauben in die Schlitze der Winkel

einrasten.

4.-Die Dunstabzugshaube nicht los lassen

und bis zur Rückseite des Möbels so weit

einschieben, bis sich die Schrauben in

einer sicheren Stellung in den Schlitzen

befinden.

5.-Die Dunstabzugshaube auf die

endgültige Stellung anheben und die

Schrauben an den Winkeln festziehen.

Die Unterseite der Dunstabzugshaube

muss sich auf einer Höhe von mindestens

65 cm über einem Gasherd und 60 cm

über einem Elektroherd befinden.

Wird in der Gebrauchsanweisung des

Gasherds eine größere Höhe vorge-

schrieben, ist diese bei der Montage

einzuhalten.

Die Haube KSET910X kann nur in Möbeln

von 90 Cm installiert werden.

Nach dem Einbau der Dunstabzugshaube

kann die vordere Abdeckung angebracht

werden. Hierzu die Vorderseite der

Dunstabzugshaube mit Isopropanol reinigen

(dabei die Sicherheitsvorschriften des

Herstellers im Umgang mit den

Lösungsmitteln beachten). Nach Abziehen

des Schutzpapiers die Abdeckung in ihrer

vorgesehenen Position anbringen und fest

andrücken.

Wird die Dunstabzugshaube gleichzeitig mit

Geräten in Betrieb gesetzt, die nicht mit

Elektroenergie gespeist werden, darf der

Unterdruck nicht größer als 4 Pa (4x10 –5

bar) sein.

Um eine optimale Wirkung zu erreichen,

sollte die Länge des Abzugsrohrs VIER

Meter nicht überschreiten und nicht mehr als

zwei 90°-Winkel enthalten.

Es wird die Ableitung der abgesaugten Gase

nach außen empfohlen, für den

Umluftbetrieb können jedoch Aktivkohlefilter

eingebaut werden, die eine Rückführung der

Gase über das Abzugsrohr in die Küche

gestatten.

Wenn Sie die Frontabdeckung durch eine

andere ersetzen möchten, die mit Ihrem

Küchenmöbel übereinstimmt, gehen Sie bitte

gemäß folgenden Anweisungen vor (Fig. 2):

* Den Auszug herausziehen.

*Die Befestigungsschrauben (T) der Frontab-

deckung herausdrehen.

*Die neue Frontabdeckung in gleicher Weise

wie die ausgebaute befestigen.

In caso di guasto

Prima di richiedere l'intervento di un tecnico,

effettuare le verifiche di cui sotto:

GUASTO CAUSA EVENTUALE SOLUZIONE

Mancato inserimento del

cavo nella rete di

alimentazione.

Collegare il cavo alla rete.

La cappa non

funziona La spina non èin tensione. Ispezionare/Riparare la rete elettrica.

Filtro saturo di grasso Pulire o sostituire il filtro

Ostruzione del condotto di

uscita dell’aria Rimuovere le ostruzioni

Aspirazione

insufficiente della

cappa oppure

vibrazioni della

medesima Condotto dell’aria ina-

deguato Rivolgersi all’installatore e attenersi alle

istruzioni di cui a questo libretto.

Lampadine fuse SostituirleLe lampadine non si

accendono Lampadine allentate Avvitarle

SMEG si riserva il diritto di apportare ai propri dispositivi le correzioni ritenute opportune oppure

utili senza pregiudicarne le caratteristiche essenziali.

Nederlands

Beste klant,

Hartelijk gefeliciteerd met uw keuze. We zijn

er zeker van dat dit moderne, functionele en

praktische product, vervaardigd uit

materialen van de beste kwaliteit, aan al uw

eisen zal voldoen.

Gelieve alle hoofdstukken van deze

GEBRUIKSHANDLEIDING te lezen alvorens

de afzuigkap voor het eerst te gebruiken om

een optimale werking te waarborgen,

storingen ten gevolge van fout gebruik te

voorkomen en kleine problemen te

verhelpen.

Bewaar deze handleiding. Hierin vindt u

steeds nuttige informatie over de afzuigkap

die ook andere mensen van dienst kan zijn

voor het gebruik ervan.

Veiligheidsvoorschriften

* Volg de installatie- en aansluitings-

aanwijzingen alvorens u de afzuigkap voor

het eerst in gebruik neemt.

* Trek nooit aan de kabel om de stekker van

de afzuigkap uit te trekken. Trek steeds aan

de stekker.

* Zet de afzuigkap niet aan als de

elektriciteitskabel versleten of beschadigd is

of indien het bedieningspaneel tekenen van

slijtage vertoont.

* Indien de afzuigkap uitvalt of abnormaal

werkt, trek dan de stekker uit het lichtnet en

raadpleeg de technische dienst.

* Laat geen kookplaat aanstaan zonder pan

erop onder de afzuigkap.

* Laat zich in geen enkel onderdeel van de

afzuigkap vet ophopen, vooral in de filter

aangezien dit voor BRANDGEVAAR KAN

ZORGEN.

* Flambeer nooit onder de afzuigkap.

* Raadpleeg alvorens de afzuigkap te

installeren de plaatselijke regels en

voorschriften die van kracht zijn met

betrekking tot de huidige normen op gebied

van lucht en dampen.

* Controleer alvorens de afzuigkap aan te

sluiten op het lichtnet dat zowel de spanning

als de frequentie overeenstemmen met de

waarden op het identificatieplaatje aan de

binnenkant van de afzuigkap.

* Het aan- en uitzetten moet gebeuren met

een in de vaste opstelling ingebouwde

omnipolaire schakelaar met een minimum

afstand van 3 mm tussen de contacten.

* De elektrische aansluiting moet worden

gemaakt aan de hand van een flexibele

kabel. Het is verboden de aansluiting te

maken aan de hand van een onbuigzame

leiding.

* Het vertrek moet voorzien zijn van

voldoende ventilatie indien de afzuigkap

wordt gebruikt samen met andere

voedselverwerkingsapparaten die niet op

elektrische stroom werken.

* We raden aan handschoenen te gebruiken

en voorzichtig te zijn wanneer u de

binnenkant van de afzuigkap reinigt.

* Uw afzuigkap is ontworpen voor

thuisgebruik en enkel voor het uitstoten en

zuiveren van dampen die voortkomen uit

voedselbereiding. Ander gebruik van de

afzuigkap is op uw eigen

verantwoordelijkheid en kan gevaarlijk zijn.

* Neem contact op met uw plaatselijke

Technische Dienst voor reparaties en

gebruik steeds originele reserveonderdelen.

Reparaties en wijzigingen die door anderen

worden uitgevoerd, kunnen het apparaat

beschadigen of voor een slechte werking

zorgen, waardoor uw veiligheid in gevaar

wordt gebracht. De fabrikant is niet

aansprakelijk voor onrechtmatig gebruik van

het apparaat.

Gerätebeschreibung (Abb. 1)

A Der Motorschalter gestattet die

Auswahl von drei Stellungen.

B Der Lichtschalter ist vom Betrieb des

Motors unabhängig.

C Beleuchtung mit Halogenlampen.

D Dis Filter sind über der Kochzone

angeordnet und können zur Reinigung

einfach abgenommen werden.

E Auszug zur Vergrößerung der

Absaugfläche.

F Möglichkeit zum Einsatz von

Aktivkohlefiltern im Sicherheitsgitter

(Abb.6).

G-H Rückschlagklappen im Abgasabzug,

diese sind am Ende der hierfür

vorgesehenen Öffnungen eingesetzt

(Abb.4).

Bedienungsanweisung

Durch Betätigen der in der Abbildung 1

bezeichneten Bedienelemente werden die

Funktionen der Dunstabzugshaube gesteuert.

Schalten Sie die Dunstabzugshaube einige

Minuten vor Kochbeginn ein (zwischen 3 und 5

Minuten). Hierdurch wird eine kontinuierliche

und stabile Luftströmung erreicht, wenn die

Dämpfe abzusaugen sind.

Die Dunstabzugshaube nach dem Kochen noch

einige Zeit (zwischen 3 und 5 Minuten)

weiterlaufen lassen, damit Fetteilchen aus der

Abluftleitung vollständig nach außen

transportiert werden. Auf diese Weise wird das

Rückströmen von Fett, Dämpfen und Gerüchen

verhindert.

Reinigung und Pflege

Überzeugen Sie sich vor Beginn aller Reinigungs-

oder Pflegearbeiten davon, daßdas Gerät vom

Netz getrennt ist.

Beachten Sie bei allen Reinigungs- und

Pflegearbeiten die Sicherheitshinweise.

Feuergefahr besteht, falls die Reinigung nicht

entsprechend den Anweisungen stattfindet.

Reinigung der Filter

Hängen Sie die Filter durch Betätigung der

Verschlüsse aus. Tauchen Sie die Filter zur.

Reinigung in heißes Wasser, bis sich die

Fettreste aufgelöst haben, spülen Sie diese

danach mit fließendem Wasser ab.

Die Verwendung eines speziellen fettlösenden

Sprays zur Reinigung der Filter ist ebenfalls

möglich. Die Filter können auch in der

Geschirrspülmaschine gereinigt werden (siehe

Anmerkung). Stellen Sie die Filter darin

senkrecht auf, damit sich keine Speisereste

darauf absetzen können. Nach der Reinigung

die Filter trocknen und anschließend wieder in

die Dunstabzugshaube einsetzen.

Anmerkung: Durch Reinigung mit aggressiven

Spülmitteln im Geschirrspüler kann die

metallische Filteroberfläche schwarz anlaufen,

ohne daßjedoch die Rückhaltefähigkeit für Fette

beeinträchtigt wird.

Achtung: In Abhängigkeit vom Grad der

Nutzung der Dunstabzugshaube ist eine

Reinigung der Filter mindestens einmal

monatlich erforderlich. Beachten Sie bitte, daß

beim Kochen auch dann Fettablagerungen an

der Dunstabzugshaube und im Filter auftreten,

wenn diese nicht in Betrieb ist.

Reinigung der Filterhalterung und

des Gehäuses der Abzugshaube

Zur Reinigung wird die Verwendung eines in

warmer Seifenlauge mit einer Temperatur von

etwa 40°C angefeuchteten Tuchs empfohlen.

Reinigen Sie besonders sorgfältig alle Schlitze

und trocknen Sie anschließend alle Flächen

gründlich mit einem nicht fasernden Tuch.

Achtung

* Verwenden Sie zur Reinigung keine

metallischen Scheuerschwämme oder krat-zend

wirkende Mittel, durch welche die Oberfläche

beschädigt werden kann.

* Kratzen Sie nicht mit harten Gegenständen wie

Messer, Scheren usw.

Aktivkohlefilter

* Zum Einsetzen der Aktivkohlefilter müssen

vorher die Metallfilter heraus genommen werden.

* Zur Befestigung die Laschen auf der

Filterrückseite der Filter in die zur Befestigung

vorgesehenen Aussparungen im

Sicherheitsgitter einsetzen und nach oben

schwenken, bis die Lasche auf der Vorderseite

einrastet (Abb.6)

* Die Nutzungsdauer der Aktivkohlefilter beträgt

drei bis sechs Monate in Abhängigkeit von der

Intensität des Gebrauchs.

* Die Aktivkohlefilter sind nicht waschbar und

können nicht regeneriert werden. Nach Ablauf

der Nutzungsdauer müssen sie ausgetauscht

werden.

* Der Austausch verbrauchter Aktivkohlefilter

erfolgt in umgekehrter Reihenfolge des

Einbaus.

Other manuals for KSET610X

This manual suits for next models

Table of contents

Popular Ventilation Hood manuals by other brands

Electrolux

Electrolux Icon E368WV60ES Specification sheet

Respekta

Respekta CH 44060 BSA+ Installation & Operation Insruction

Beko

Beko HNT61630X user manual

Franke

Franke FCR 925 I TC BK XS Instructions for use and installation

Teka

Teka DV-80 GLASS instruction manual

THERMEx

THERMEx Decor 825 User instructions

ELICA

ELICA EVL430S1 Use, care and installation guide

KitchenAid

KitchenAid KWCU300L Dimension Guide

Siemens

Siemens LR18HLT25 User manual and installation instructions

Mistral

Mistral LAZS430SB Installation guide and user's manual

Electrolux

Electrolux EFP 60310 user manual

Vortice

Vortice VORTEX 60-I Instruction booklet/Installation Manual

Indesit

Indesit HIP 97 IX Instructions for use

Victory

Victory PLANE-ISLAND Installation guide and user's manual

Xo XOGVIL36S manual

FALMEC

FALMEC Quantum Pro Instruction booklet

Aspes

Aspes ACI1660B instruction manual

Midea

Midea 330173 user manual

Smeg KSET610X User manual

Popular Ventilation Hood manuals by other brands
