SolaX Power T-BAT H 11.5 User manual

T-BAT SYS-HV
T-BAT H 5.8 T-BAT H 11.5 T-BAT H 23T-BAT H 17.3
115,2
5,8
5,1
99
95
2,8
4,0
25
35
760
>6000 cicli
10
100~131
Ioni di litio /LFP)
230,4
11,5
10,4
99
95
5,7
8,0
25
35
760
>6000 cicli
10
200~262
Ioni di litio /LFP)
345,6
17,3
4~100 (condensazione)
15,5
99
95
8,6
12,0
25
35
760
>6000 cicli
10
300~393
Ioni di litio /LFP)
460,8
23,0
20,7
99
95
11,5
16,1
25
35
760
>6000 cicli
10
400~524
Ioni di litio /LFP)
0 ~ +55
5 ~ +48
Tensione nominale [V]
Range tensione di funzionamento [V]
Tipologia batteria
Capacità totale [kWh]
Energia utilizzabile [kWh]
Gradi di efficienza faradica [%]
Grado di efficienza batteria [%]
Potenza standard [kW]
Potenza massima [kW]
Corrente di carica/scarica max. [A]
Corrente di cortocircuito [A]
Cicli di vita [90% DOD]
Garanzia (anni)
Intervallo temperatura di lavoro disponibile [°C]
Intervallo temperatura in carica [°C]
Umidità [%]
Max altitudine di funzionamento [m]
Classe di protezione
Sistema inverter
Batteria-Inverter (BMS)
Porta raccolta dati/Aggiornamento
Indicatore LED di controllo (modalità di lavoro)
Indicatore di controllo principale
LED modulo batteria
Reset
Sistema di accensione
Sicurezza
Numero UN
Classificazione materiali pericolosi
Requisiti test di trasporto
Dimensioni
Peso netto [Kg]
Corrente di carica/scarica consigliata [A]
<2000
RS485
CAN2.0
CAN2.0
4 LED (25%, 50%, 75%, 100%)
1 LED
2 LED
Button
UN3840
Classe 9
UN38.3
Pulsante×1+Interruttore×1
IP55
CE, RCM, IEC62619, UL1973, ROHS, REACH
474*193*708 + 474*193*647
474*193*708 + (474*193*647) x3
474*193*708 + (474*193*647) x2
72,2*68,5 x2 72.2+68,5 x3 72,2+68,5
474*193*708
72,2
[1] Condizioni di test: DOD 90%, caricabatteria e scaricatore 0,2°C @ +25°C
La batteria Triple Power potrebbe essere scalabile fino a 4 moduli, per un totale di 23,0 kWh.
Solo per installazione interna
L'energia utilizzabile del sistema può variare a seconda del modello dell'inverter
Massimo la corrente di carica/scarica può variare a seconda del modello dell'inverter
V2.0 Le informazioni possono essere apportate modifiche senza preavviso.
650.00011.00
T-BAT H 5.8 HV11550
• Design sistematico, ottimizzazione approfondita e
connessione con gli inverter ibridi Solax
• Il tipo più sicuro di batteria LiFePO, adozione di processori
ad alte prestazioni, dispositivi di marca internazionale,
migliore stabilità
• Ciclo di vita lungo, più di 6000 volte rispetto al normale
• Certificato di sicurezza TUV, CE, UL, UN38.3 ecc.
• Diagnosi, aggiornamento e manutenzione dei guasti a
distanza
• Tecnologia di rifornimento automatico dell'alimentazione
per evitare che la batteria si scarichi eccessivamente
• Interfacce di comunicazione multiple: RS485, CAN
• Funzione parallela per espansione, fino a un massimo 8 pz
• Montaggio a pavimento o a parete
• IP65, supporto per installazione interna ed esterna

SolaX Power Network Technology (Zhejiang) Co. ,Ltd.
No.288,Shizhu Road, Tonglu Economic Development Zone, Tonglu City, Zhejiang Province, 310000 P. R. CHINA
www.solaxpower.com
TEL:[phone] Fax:[phone]
Declaration of Conformity
This is to declare that the products listed below including their required accessories
have been manufactured according to the following EU directives:
1.2014/35/EU Low Voltage Directive (LVD) Directive 2014/35/EU of the European
Parliament and of the Council of 26 February 2014 on the harmonization of the laws of
the Member States relating to the making available on the market of electrical
equipment designed for use within certain voltage limits
2. 2014/30/EU Electromagnetic Compatibility (EMC) Directive 2014/30/EU of the
European Parliament and of the Council of 26 February 2014 on the harmonization of
the laws of the Member States relating to electromagnetic compatibility
3. 2011/65/EU RoHS Directive Directive 2011/65/EU of the European Parliament and of
the Council of 8 June 2011 on the restriction of the use of certain hazardous substances
in electrical and electronic equipment
Manufacturer: SolaX power Network Technology (Zhejiang) Co., Ltd
Address: No.288, Shizhu Road, Tonglu Economic Development Zone, Tonglu City,
Zhejiang Province 310000 P. R. CHINA
PRODUCT：
The following standards have been applied according to (EMC) Directive 2014/30/EU and
Low voltage (LVD) Directive 2014/35/EU.
The following standards are applied:
EN 62477-1:2012+A11:2014+A1:2017
EN 61000-6-2:2005
EN 61000-6-4:2007+A1:2011
EN 61000-6-1:2007
EN 61000-6-3:2007+A1:2011
EN IEC 61000-3-2:2019
EN 61000-3-3:2013/A1:2019
NAME & SURNAME:
POSITION: R&D Director
SIGNATURE: Xiao Yongli
Date: March. 01,2021
Model
Battery Pack
T-BAT H 5.8
T-BAT H 5.8
T-BAT H 11.5
T-BAT H 5.8*1+HV11550*1
T-BAT H 17.3
T-BAT H 5.8*1+HV11550*2
T-BAT H 23.0
T-BAT H 5.8*1+HV11550*3

Dichiarazioni sul copyright
Il copyright di questo manuale appartiene a SolaX Power Network Technology (Zhejiang)
Co., Ltd. (SolaX Power Co., Ltd.).
È vietato a qualsiasi società o individuo il plagio, la copia parzialmente o completa
(inclusi software, ecc.); la riproduzione e distribuzione non sono consentite in alcuna
forma o con alcun mezzo. Tutti i diritti riservati. SolaX Power Network Technology
(Zhejiang) Co.,Ltd. si riserva il diritto di interpretazione finale.
www.solaxpower.com

1. Note su questo manuale
Ambito di validità
Questo manuale è parte integrante di Parallel Box. Ne descrive il montaggio,
l'installazione, la messa in funzione, la manutenzione e la gestione dei guasti del
prodotto. Leggere attentamente prima di operare.
Modello: BMS Parallel Box-ll
Nota: La scatola parallela può essere utilizzata con il/i modulo/i batteria.
Fare riferimento alla sezione 3.3 Elenco di configurazione BMS Parallel Box-ll a
pagina 9 per i dettagli.
A chi è destinato
Questo manuale è destinato a elettricisti qualificati. Le operazioni descritte in
questo manuale possono essere eseguite solo da elettricisti qualificati.
Simboli utilizzati
In questo documento sono presenti le seguenti istruzioni di sicurezza:
PERICOLO!
"PERICOLO" indica una situazione pericolosa che, se non evitata,
provocherà lesioni gravi o mortali.
AVVERTIMENTO!
"AVVERTIMENTO" indica una situazione pericolosa che, se non
evitata, potrebbe provocare lesioni gravi o mortali.
ATTENZIONE!
"ATTENZIONE" indica una situazione pericolosa che, se non evitata,
potrebbe provocare lesioni lievi o moderate.
NOTA!
"NOTA" fornisce suggerimenti preziosi per il funzionamento ottimale
del prodotto.

Sicurezza
Utilizzo appropriato
Per motivi di sicurezza, gli installatori sono responsabili di familiarizzare con il
contenuto di questo manuale e tutte le avvertenze prima di eseguire
l'installazione.

Istruzioni di sicurezza importanti
PERICOLO!
Alta tensione dell'inverter, pericolo di morte!
• Tutte le operazioni devono essere eseguite solo da elettricisti
qualificati.
• L'apparecchio non deve essere utilizzato da bambini o persone
con ridotte capacità fisiche, sensoriali, mentali, o prive di
esperienza e conoscenza, a meno che non siano sorvegliate o
istruite sulle precauzioni da adottare.
• I bambini non devono avvicinarsi o giocare con l'apparecchio.
ATTENZIONE!
Copertura calda: pericolo di ustione!
• Durante il funzionamento, la copertura superiore e il corpo
dell'apparecchio possono surriscaldarsi.
• Durante il funzionamento toccare solo la copertura inferiore.
ATTENZIONE!
Possibili danni da radiazioni!
• Non sostare a meno di 0,66ft/20cm dall'inverter per un periodo
di tempo prolungato.
AVVERTIMENTO!
Non azionare l'inverter quando il dispositivo è in funzione
AVVERTIMENTO!
Rischio di scossa elettrica!
AVVERTIMENTO!
• Il personale di servizio autorizzato deve scollegare i cavi prima di
tentare qualsiasi operazione di manutenzione, pulizia o intervento
su qualsiasi circuito collegato alla scatola.

Prima di di qualsiasi operazione, leggere attentamente questa sezione per
garantire un funzionamento corretto e sicuro. Conservare il manuale d'uso
correttamente.
Utilizzare solo accessori consigliati o venduti da SolaX. In caso contrario,
potrebbero verificarsi incendi, scosse elettriche o lesioni alle persone.
Assicurarsi che il cablaggio esistente sia in buone condizioni e che il filo non sia di
dimensioni ridotte. Non smontare parti dell'inverter non menzionate nella guida
all'installazione. Non contiene parti riparabili dall'utente. Consultare la sezione
Garanzia per le istruzioni su come avvalersi del servizio. Tentare autonomamente
la riparazione del Box può comportare il rischio di scosse elettriche o incendi
causando la perdita di validità della garanzia.
Tenere lontano da materiali infiammabili ed esplosivi per evitare incendi.
Installare in un luogo lontano da sostanze umide o corrosive.
Il personale di servizio autorizzato deve utilizzare strumenti isolanti durante
l'installazione o la manutenzione dell'apparecchio.
Installatori qualificati
AVVERTIMENTO!
Tutte le operazioni relative al collegamento elettrico e
all'installazione devono essere eseguite da personale qualificato.
Per personale qualificato si intende un elettricista o un installatore formato e
specializzato che possiede tutte le seguenti competenze ed esperienze:
• Conoscenza dei principi funzionali e del funzionamento dei sistemi grid-tied
• Conoscenza dei pericoli e dei rischi associati all'installazione e all'utilizzo di
dispositivi elettrici e metodi di mitigazione accettabili
• Conoscenza dell'installazione di dispositivi elettrici
• Conoscenza e rispetto di questo manuale e di tutte le precauzioni di sicurezza
e le migliori pratiche

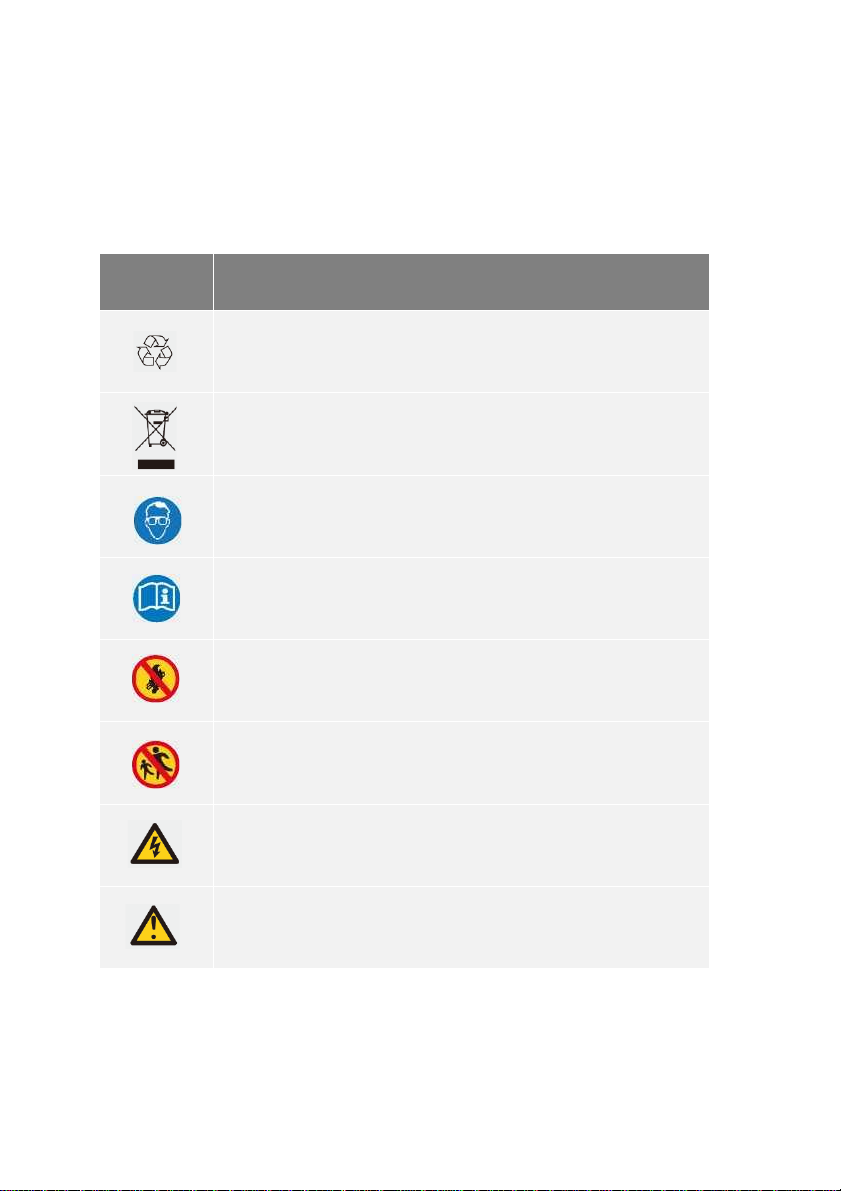

Spiegazione dei simboli
Questa sezione fornisce una spiegazione di tutti i simboli e delle targhette.
Simbolo
Spiegazione
Il sistema deve essere smaltito in una struttura adeguata per
un riciclaggio sicuro per l'ambiente.
L'inverter non può essere smaltito insieme ai rifiuti domestici. Le
informazioni sullo smaltimento possono essere trovate nella
documentazione allegata.
Indossare occhiali protettivi.
Attenersi alla documentazione allegata.
Tenere il sistema di batterie lontano da fiamme libere o
sostanze infiammabili.
Tenere lontano dalla portata dei bambini.
Pericolo di alta tensione.
Pericolo. Rischio di scosse elettriche.

Introduzione al prodotto
Panoramica del prodotto
Per motivi di sicurezza, gli installatori sono responsabili di familiarizzare con il
contenuto di questo manuale e tutte le avvertenze prima di eseguire
l'installazione.

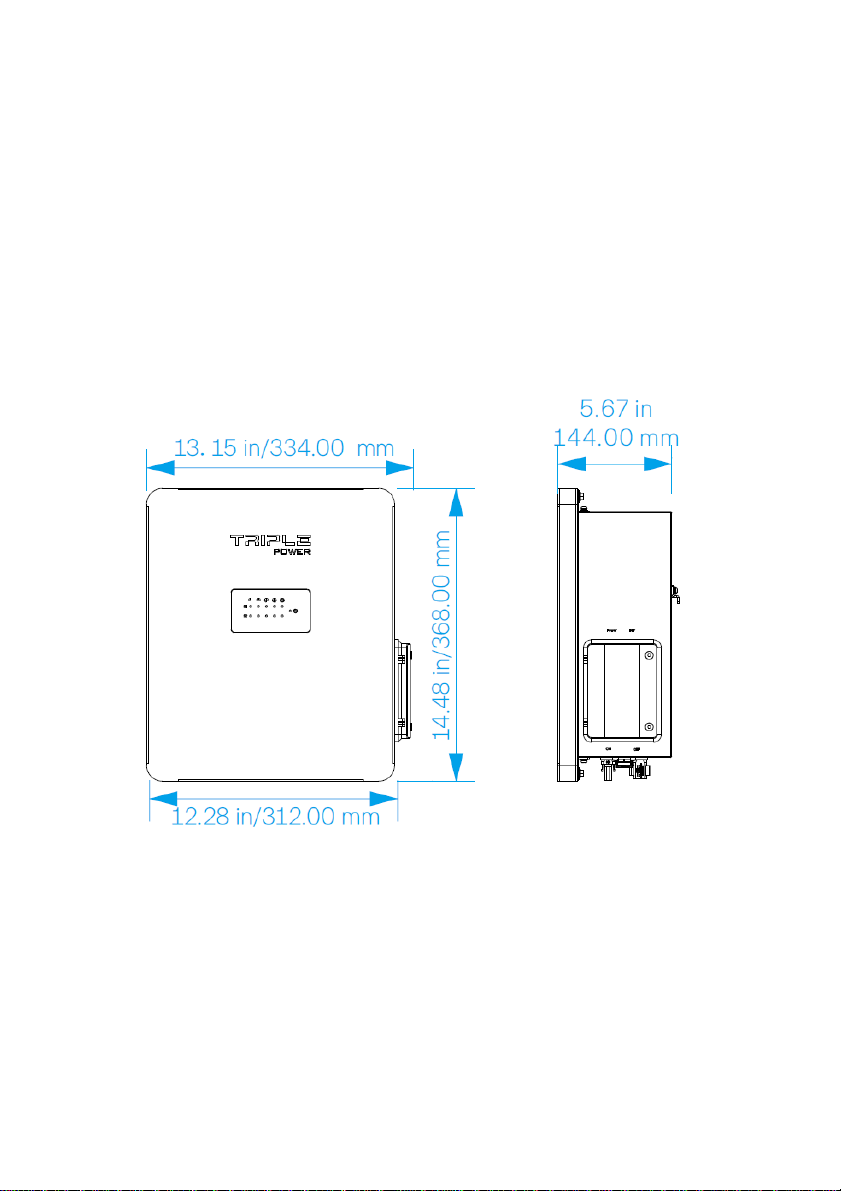

Dimensioni

Aspetto

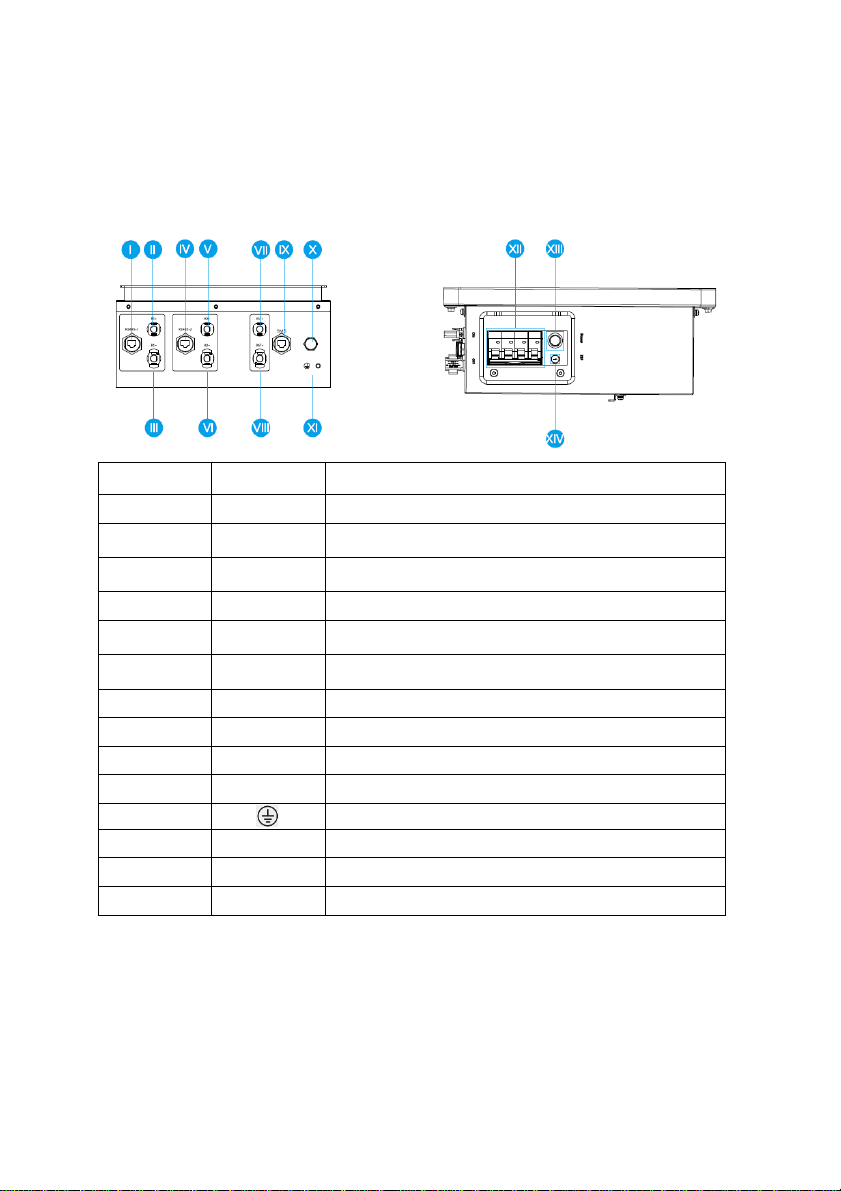

Terminale di BMS Parallel Box-ll
Riferimento
Simbolo
Spiegazione
I
RS485-1
Comunicazione modulo batteria di gruppo 1
II
B1+
Connettore B+ del Box al + del modulo batteria di
gruppo 1
III
B1-
Connettore B- del Box al - del modulo batteria del
gruppo 1
IV
RS485-2
Comunicazione modulo batteria di gruppo 2
V
B2+
Connettore B+ del Box al + del modulo batteria del
gruppo 2
VI
B2-
Connettore B- del Box al - del modulo batteria del
gruppo 2
VII
BAT+
Connettore BAT+ del Box al BZYT+ dell'inverter
VIII
BAT-
Connettore BAT- del Box al BAT- dell'inverter
IX
BMS
Connettore BMS del Box al BMS dell'inverter
X
/
Valvola dell'aria
XI
GND
XII
ON/OFF
Interruttore del circuito
XIII
POWER
Interruttore di accensione
XIV
DIP
Interruttore DIP

Nota
Il numero di serie delle batterie Slave B1 e B2 deve essere identico.

Funzioni di base
Funzioni
Il Box è uno dei sistemi di accumulo di energia oggi più avanzati sul mercato:
incorpora tecnologia all'avanguardia, elevata affidabilità e comode funzioni di
controllo, come mostrato di seguito:
• Interazioni con l'inverter
• In base alle informazioni dell'interazione, controllo e monitoraggio dello stato di
funzionamento del sistema di batterie
• Elaborazione del controllo relativa al BMS
• Identificazione ed elaborazione dei guasti corrispondenti
• Garanzia del corretto funzionamento del sistema a batteria.
• Protezione secondaria tramite hardware
• Livello di protezione IP55
• Sicurezza e affidabilità
• Spazio occupato ridotto
• Montaggio a muro
Certificazioni
Sicurezz
a
IEC 62477-1, IEC 61439-1, IEC 61439-2
EMC
1 EC 61000-6-1/2/3/4

Dati tecnici
Modello
BMS Parallel Box-II
Dimensioni (L/A/P)(in/mm)
14.48*13.15*5.67/368*334*144
Dimensioni dell'imballo (L/A/P) [in/mm]
17.32*15.63*10.12/440*397*257
Peso netto (lbs/Kg)
11,46/5,2
Intervallo tensione di ingresso/uscita (V)
70-550
Corrente massima di carica/scarica (A)
35
Ambiente
Esterno
Potenza standard (kW)
11,6
Potenza massima (kW)
14
Altitudine(ft/m)
≤6561.68/2000
Grado inquinamento
PD 3
Livello di rumore
<30dB
Categoria sovratensione (OVC)
II
Classe di protezione
I
Temperatura di lavoro
Protezione di ingresso
32°F~131oF/0oC~55°C
IP55

Installazione
Prerequisiti di installazione
Durante il montaggio del sistema, evitare di toccare il terminale con oggetti metallici
o a mani nude. Il Box fornisce una fonte sicura di energia elettrica quando viene
utilizzata come previsto.
Devono essere osservate le precedenti precauzioni di sicurezza e i messaggi di
avvertenza descritti in questa sezione. Se una qualsiasi delle precauzioni precedenti
non è stata compresa completamente o se hai domande, contatta il servizio clienti
per assistenza. La sezione sulla sicurezza potrebbe non includere tutte le normative
vigenti nel tuo paese.
Assicurarsi che il sito di installazione soddisfi le seguenti condizioni:
• Edificio antisismico
• Posizione lontana dal mare per evitare l'acqua salata e l'umidità (oltre 0,62
miglia/997,79 metri)
• Terreno piatto e in piano
• Assenza di materiali infiammabili o esplosivi (minimo di 3 piedi/0,91 m)
• Ambiente all'ombra e fresco, lontano da fonti di calore e luce solare diretta
• Temperatura e umidità a livello costante
• Polvere e sporco in minima quantità
• Non sono presenti gas corrosivi, inclusi ammoniaca e vapori acidi
I requisiti di installazione della scatola possono essere diversi a causa dell'ambiente
e del luogo.
In tal caso, seguire i requisiti esatti delle leggi e degli standard locali.
NOTA!
Quando si installa la batteria per la prima volta, la data di
produzione tra i moduli batteria non deve essere superiore a 3
mesi.
Equipaggiamento di sicurezza
Il personale addetto all'installazione e alla manutenzione deve operare secondo le
normative statali e locali applicabili, nonché secondo gli standard del settore
relativi all'installazione del prodotto. Il personale deve indossare l'equipaggiamento
di sicurezza come indicato di seguito al fine di evitare cortocircuiti e lesioni
personali.
Guanti isolanti
Occhiali protettivi
Scarpe
antinfortunistiche

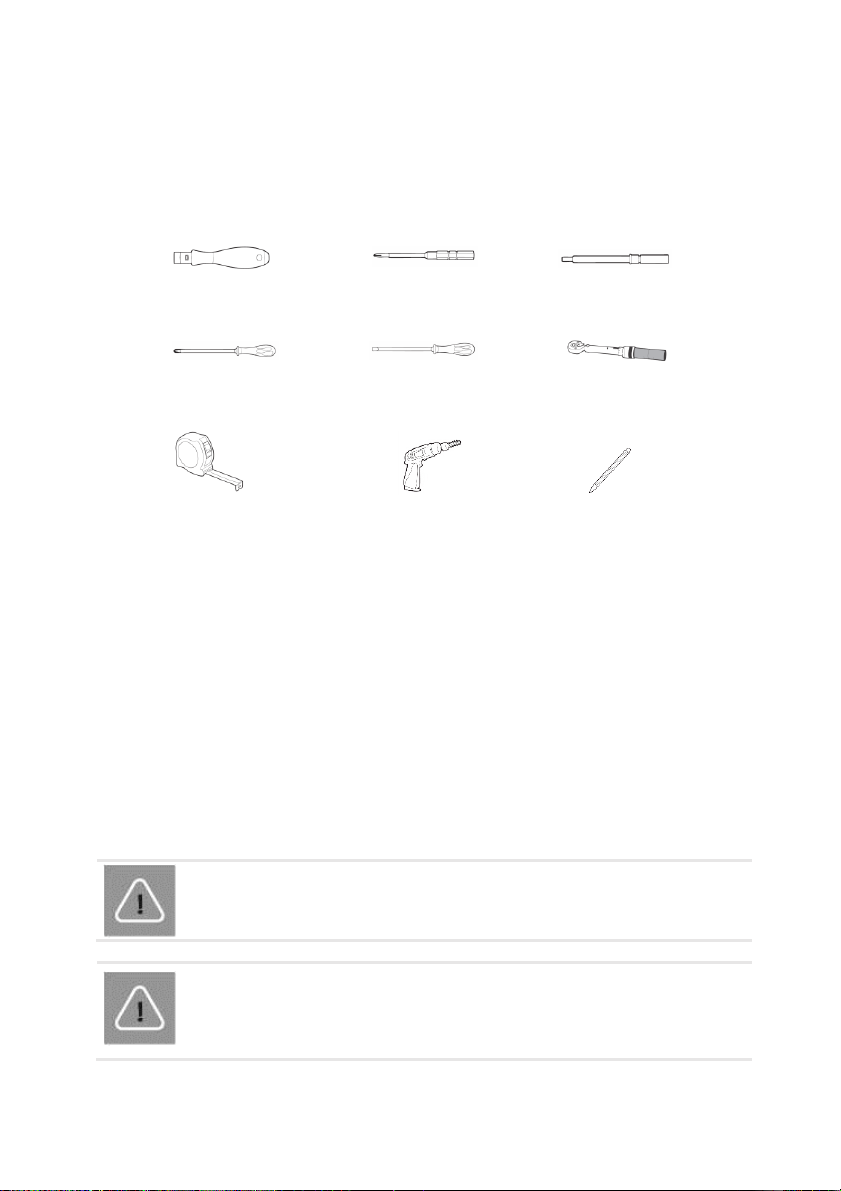

Attrezzi
Per installare il Box sono necessari i seguenti attrezzi:
Installazione
Verificare i danni del trasporto
Assicurarsi che il Box sia intatto e non abbia subito danni durante il trasporto. In caso
di danni visibili, come crepe, contattare immediatamente il rivenditore.
Disimballaggio
Aprire la confezione della scatola rimuovendo il nastro di imballaggio. Assicurarsi
che i moduli della scatola e gli elementi siano tutti presenti. Controllare la lista degli
elementi nella sezione 4.4.3 e assicurarsi della loro presenza nella distinta di
imballaggio. In caso di elementi mancanti, contattare immediatamente SolaX o il
proprio rivenditore.
ATTENZIONE!
Secondo le normative locali, potrebbero essere necessarie più
persone per lo spostamento dell'apparecchiatura.
AVVERTIMENTO!
Seguire rigorosamente i passaggi di installazione. SolaX non sarà
responsabile per eventuali lesioni o perdite dovute a montaggio e
funzionamento errati.
Cacciavite
dinamometrico
Cacciavite a stella
Chiave esagonale
Cacciavite a croce
Cacciavite a testa
piatta
Chiave
dinamometrica
Metro
Trapano
Matita o
pennarello

Accessori
La tabella seguente elenca il numero di componenti.
Riferim
ento
Descrizione
Quantità
A
Cavo di ricarica (+) tra Box e inverter (6,56 ft/200,00 cm)
1
B
Cavo di ricarica (-) tra Box e inverter (6,56 ft/200,00 cm)
1
C
Cavo di ricarica (+) tra Box e modulo della batteria (3,28 ft/100,00 cm)
2
D
Cavo di ricarica (-) tra Box e modulo della batteria (3,28 ft/100,00 cm)
2
E
Cavo di comunicazione RS485 (3,28 ft/100,00 cm)
2
F
Cavo di comunicazione BMS (6,56 ft/200,00 cm)
1
G
Spina per collegamento in serie
2
H
Chiave inglese
1
I
Tubo di espansione
2
J
Viti a espansione
2
K
Strumento di smontaggio del cavo di alimentazione
1
L
Anello terminale (per messa a terra)
1
M
Viti M5 (per messa a terra)
1
N
Manuale di installazione
1
O
Guida di installazione rapida
1

Passaggi di installazione
Montaggio a muro:
Passaggio 1: Fissare i sostegni alla parete
• Rimuovere i sostegni dalla scatola. Misurare e segnare la posizione dei due fori.
• Praticare i fori nel muro con un trapano assicurandosi che siano sufficientemente
profondi (almeno 50,00 mm/1,97 ft) per l'installazione e serrare i manicotti delle viti a
espansione.
Installare i manicotti delle viti a espansione sulla parete e avvitarei sostegni alla parete
utilizzando una chiave inglese.
Passaggio 2: Posizionare il Box sul sostegno a parete
• Appendere il Box al sostegno avvicinandolo e posizionandolo negli appositi spazi.
ATTENZIONE!
Il sistema deve essere installato in ambienti esterni. Il
raffreddamento del sistema avviene tramite contatto con l'aria
esterna. Se interamente o parzialmente coperto o schermato, il
sistema potrebbe smettere di funzionare.

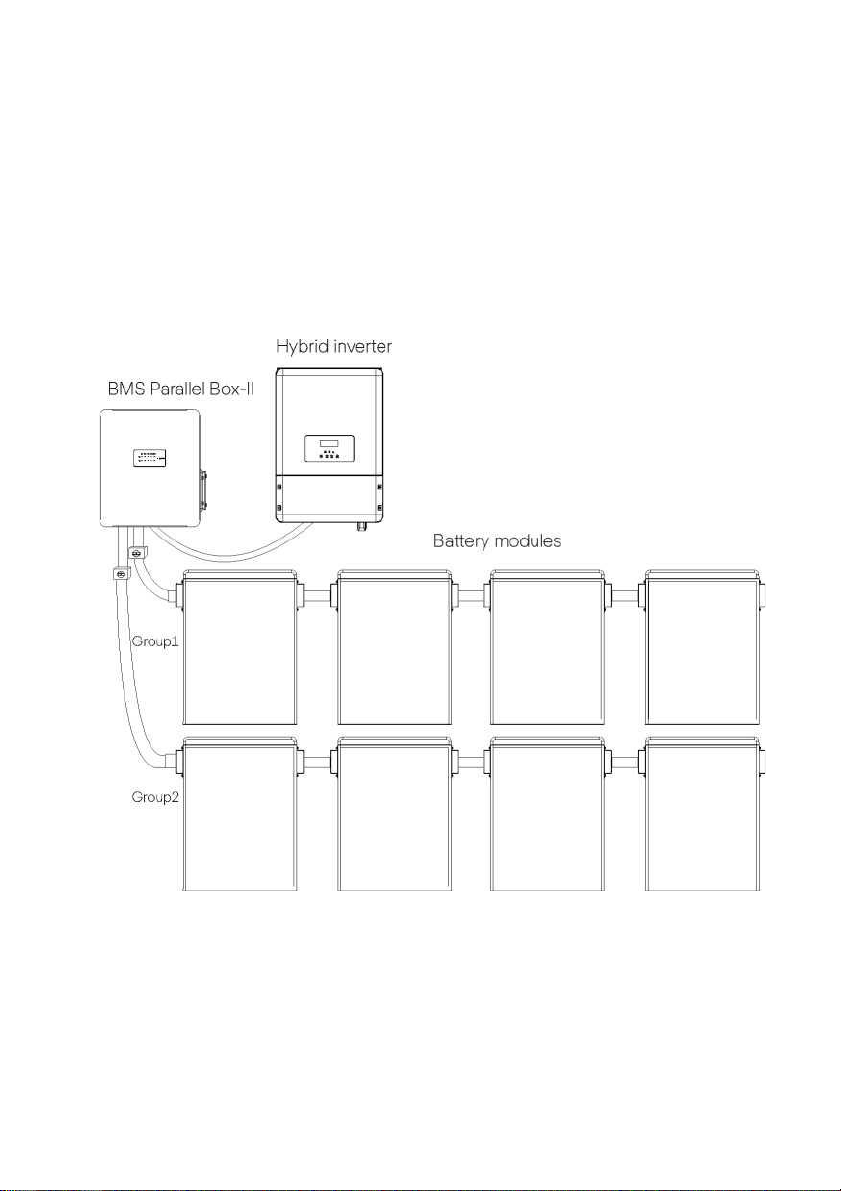

Installazione generale
A seconda della batteria utilizzata, scegliere il metodo corrispondente per
l'installazione.
La distanza di installazione consigliata tra il Box e il modulo batteria è di 300-600
mm/11,81-23,62 ft e la distanza tra i moduli è di 250,00 mm/9,84 ft.
ATTENZIONE!
Se si collegano entrambe le batterie, assicurarsi che il numero di
batterie di ogni gruppo sia lo stesso.

Collegamento dei cavi
Si consiglia di proteggere i cavi utilizzando un avvolgicavo.
Collegamento dei cavi all'inverter
Box - Inverter
BAT+ con BAT+;
BAT- con BAT-;
BMS con BMS

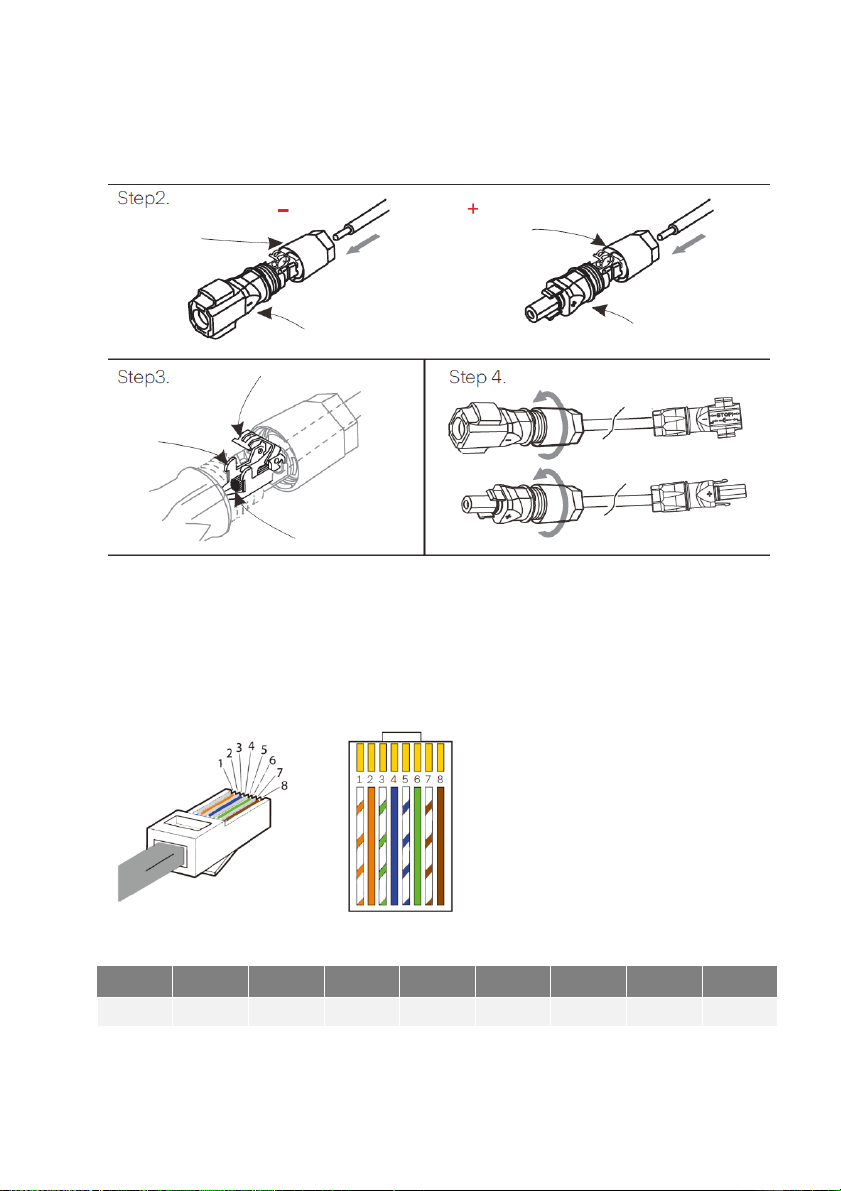

Passaggio 1. Spellare il cavo per 15 mm/0,59 ft.
Passaggio 2. Inserire il cavo fino a quando non si sente opposizione (cavo negativo
nella presa DC-, cavo positivo nella presa DC+). Fissare i collegamenti con le viti.
Passaggio 3. Premere verso il basso il morsetto a molla finché non si sente uno scatto
(si dovrebbero riuscire a vedere i fili nell'intercapedine)
Passaggio 4. Fissare i collegamenti con le viti (2,0±0,2 N-m)

• Collegare BMS al cavo di comunicazione
Per un corretto funzionamento, il BMS deve comunicare con l'inverter. Fare attenzione
che il cavo di comunicazione BMS sia schermato con tubi in acciaio.
L'ordine dei fili del cavo di
comunicazione è il seguente:
Bianco con strisce arancioni
Arancione
Bianco con strisce verdi
Blu
Bianco con strisce blu
Verde
Bianco con strisce marroni
Marrone
Sequenza
1
2
3
4
5
6
7
8
BMS
/
/
/
CAN_H
CAN_L
/
A1
B1
Collegamento a
vite
Collegamento a
vite
Alloggio DC(-)
Alloggio DC(+)
Vite
Intercape
dine
Fili del cavo
