SOMFY FREEROLL RTS User manual

1
FREEROLL RTS
FR – Manuel d’utilisation
Récepteur de commande et de sécurité pour portes de
garage enroulables
EN – User Manual
Remote control system for rolling garage doors
DE – Bedienungsanleitung
Empfänger für die Steuerung und Sicherheit von
Garagenrolltoren
ES – Manual de uso
Receptor de mando y de seguridad para puertas de garaje
enrollables
www.somfy.com
Ref. 5053551A
01/2008

2

FR
3
SOMMAIRE
SOMMAIRE............................................................................................................................................. 3
GENERALITES ....................................................................................................................................... 3
CONSIGNES DE SECURITE..................................................................................................................3
PRÉSENTATION DU PRODUIT............................................................................................................. 4
FONCTIONNEMENTS ET UTILISATION ............................................................................................... 4
DIAGNOSTIC DE FONCTIONNEMENT................................................................................................. 6
PERIPHERIQUES................................................................................................................................... 6
ENTRETIEN ............................................................................................................................................ 7
CARACTÉRISTIQUES TECHNIQUES ................................................................................................... 8
GENERALITES
Nous vous remercions d’avoir choisi un équipement Somfy. Ce matériel a été conçu, fabriqué par
Somfy selon une organisation qualité conforme à la norme ISO 9001.
L’univers Somfy ?
Somfy développe, produit et commercialise des automatismes pour les ouvertures et les fermetures
de la maison. Centrales d’alarme, automatismes pour stores, volets, garages et portails, tous les
produits Somfy répondent à vos attentes de sécurité, confort et gain de temps au quotidien.
Chez Somfy, la recherche de la qualité est un processus d’amélioration permanent. C’est sur la
fiabilité de ses produits que s’est construite la renommée de Somfy, synonyme d’innovation et de
maîtrise technologique dans le monde entier.
Assistance
Bien vous connaître, vous écouter, répondre à vos besoins, telle est l’approche de Somfy.
Pour tout renseignement concernant le choix, l’achat ou l’installation de systèmes Somfy, vous pouvez
demander conseil à votre installateur Somfy ou prendre contact directement avec un conseiller Somfy
qui vous guidera dans votre démarche. Info Somfy Grand Public 6 jours / 7 :
Assistance technique FRANCE :
Internet : www.somfy.fr
Nous nous réservons le droit à tout moment, dans un souci constant d’évolution et d’amélioration de
nos modèles, de leur apporter toutes modifications que nous jugerons utiles.
© SOMFY. SOMFY SAS, capital 20.000.000 Euros, RCS Bonneville 303.970.230
CONSIGNES DE SECURITE
1. Normes
Ce produit installé selon les présentes instructions permet une mise en place conforme aux normes
EN 13241-1 et EN 12453.
Les instructions, citées dans les notices d’installation et d’utilisation de ce produit, ont pour objectif de
satisfaire les exigences de sécurité des biens, des personnes et des dites normes. Dans le cas de
non-respect de ces instructions, Somfy se libère de toute responsabilité des dommages qui peuvent
être engendrés.
Le produit FREEROLL RTS doit être installé à l’intérieur du garage avec un système à commande de
secours intégrée (se référer aux instructions des moteurs RDO CSI).
Nous, Somfy, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions
pertinentes de la directive 1999/5/CE.

4
Une déclaration de conformité est mise à disposition à l'adresse Internet www.somfy.com/ce
(FREEROLL RTS).
Produit utilisable dans l’Union Européenne et en Suisse.
Attention!
Instructions importantes de sécurité. Il est important pour la sécurité des personnes de suivre
toutes les instructions. Conserver ces instructions.
2. Consignes de sécurité
Vérifier tous les 6 mois que la porte inverse son mouvement lorsqu’elle rencontre un objet d’au moins
50 mm de haut placé sur le sol. Si ce n’est pas le cas, faites appel à votre installateur.
Avant toute manipulation ou intervention d’entretien, couper l'alimentation électrique.
Ne pas laisser les enfants jouer avec les dispositifs de commande de la porte. Mettre les
télécommandes hors de portée des enfants
Pour l’éclairage intégré, utiliser exclusivement une ampoule 230 V 25 W maxi type E14.
Vérifier fréquemment l'installation pour déceler tout signe d'usure, de détérioration ou de mauvais
équilibrage. Ne pas utiliser le système si une réparation ou un réglage est nécessaire car un défaut
dans l'installation ou une porte mal équilibrée peut provoquer des blessures. Surveiller les
mouvements de la porte et maintenir toutes personnes à distance jusqu’à la fin du mouvement.
PRÉSENTATION DU PRODUIT
Description
Le système FREEROLL RTS a été conçu pour la motorisation de portes de garage enroulables pour
usage résidentiel. Ce système est composé de :
. Un moteur tubulaire (RDO CSI) avec manœuvre de secours.
. Un récepteur de commande et de sécurité (FREEROLL RTS) avec une lumière de courtoisie
intégrée, des boutons de commande en façade, un émetteur pour barre palpeuse et des aimants.
FONCTIONNEMENTS ET UTILISATION

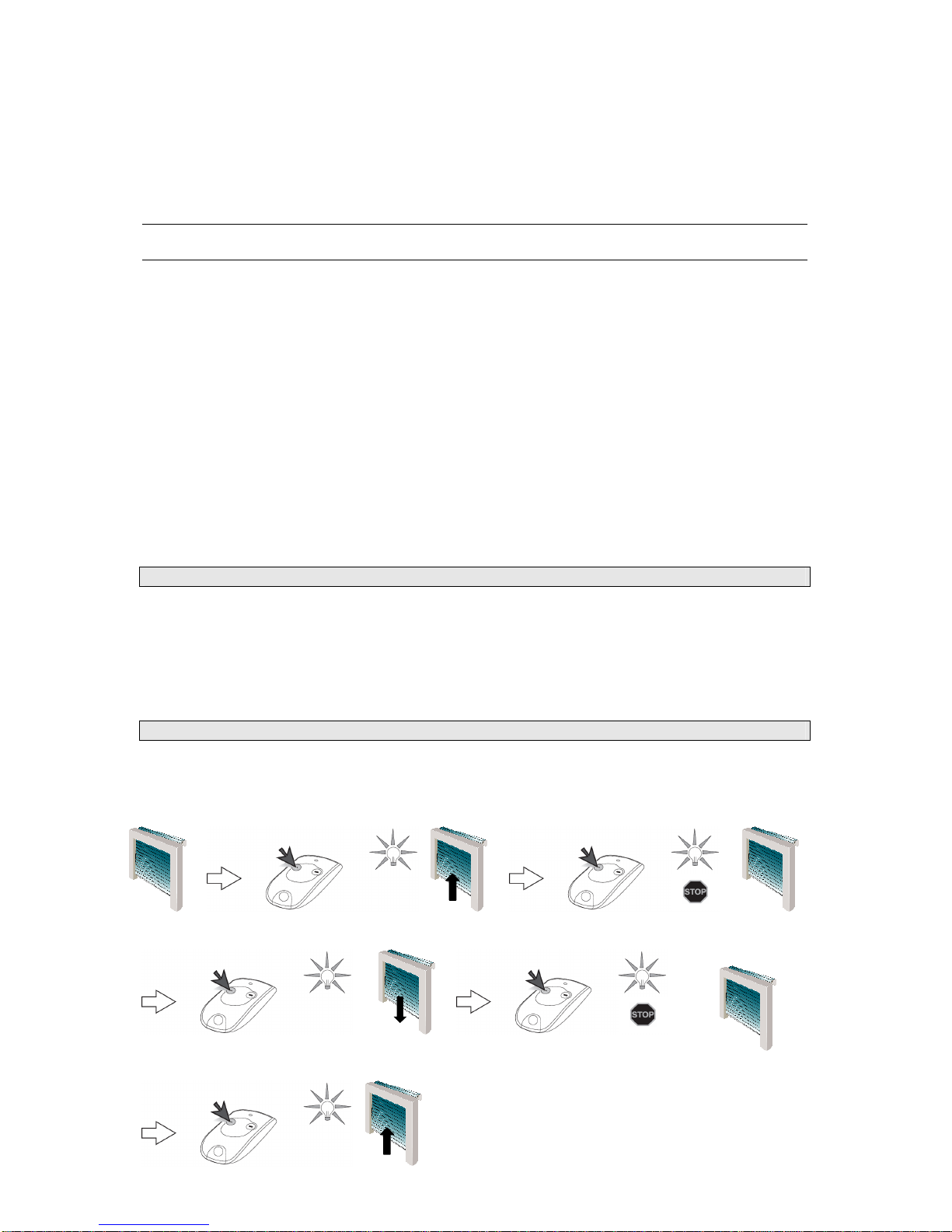

1. Fonctionnement normal
a. Utiliser une Keytis ou une télécommande similaire
+
LED extérieure
verte clignotante
+
«
BIP
»
+
LED extérieure
orange fixe
+
LED extérieure
rouge clignotant
+
LED extérieure
orange fixe
+
LED extérieure
verte clignotante
+
« BIP »

FR
5
b. Fonctionnement de la détection d’obstacle
La détection d’une surcharge pendant l’ouverture provoque l’arrêt de la porte (fonction anti-lift).
La détection d’un obstacle pendant la fermeture provoque l’arrêt et la ré-ouverture partielle de la porte.
Pour revenir en mode de fonctionnement normal, l’envoi d’une commande est nécessaire. Cette
commande ne sera pas prise en compte par le système.
c. Fonctionnement de l’éclairage intégré
L’éclairage s’allume à chaque mise en route de la motorisation. Il s’éteint automatiquement au bout de
2 minutes après la fin du mouvement de la porte.
2. Fonctionnements particuliers
Selon les périphériques installés et les options de fonctionnement programmées par votre installateur,
le système FREEROLL RTS peut avoir les fonctionnements particuliers suivants :
a. Fonctionnement avec un Feu orange clignotant
Le feu orange s’allume avec une pré-signalisation de 2 sec avant le début du mouvement de la porte.
Il s’éteint automatiquement 2 minutes après la fin du mouvement de la porte.
b. Fonctionnement avec cellules reflex
Un obstacle placé entre les cellules empêche la fermeture de la porte.
Si un obstacle est détecté pendant la fermeture de la porte, celle-ci s’arrête puis se réouvre
partiellement.
La LED extérieure clignote ROUGE RAPIDE jusqu’à ce que l’obstacle soit supprimé (elle changera
ensuite en ORANGE FIXE).
c. Fonctionnement avec le Buzzer Alarme
L’alarme se déclenche pendant 5 minutes si la porte est soulevée manuellement au-dessus de
l’Aimant BAS. Pour arrêter l’alarme, appuyer sur un bouton d‘une télécommande appairée.

6
DIAGNOSTIC DE FONCTIONNEMENT
Les indications de fonctionnement de la porte sont données par la LED extérieure du récepteur.
Elle varie sur trois couleurs: ROUGE, VERT et ORANGE. Les indications de fonctionnement sont
détaillées ci-dessous.
Positions de la porte
LED extérieure Status
VERT FIXE Fin de course haut atteint
CLIGNOTEMENT VERT LENT Porte en ouverture
ROUGE FIXE Fin de course bas atteint
CLIGNOTEMENT ROUGE LENT
Porte en fermeture
ORANGE FIXE Porte arrêtée entre fins de course haut et bas
ORANGE CLIGNOTANT Détection d’obstacle par barre palpeuse
ROUE CLIGNOTANT Détection d’obstacle par les cellules
Si d’autres indications apparaissent, veuillez contacter votre installateur.

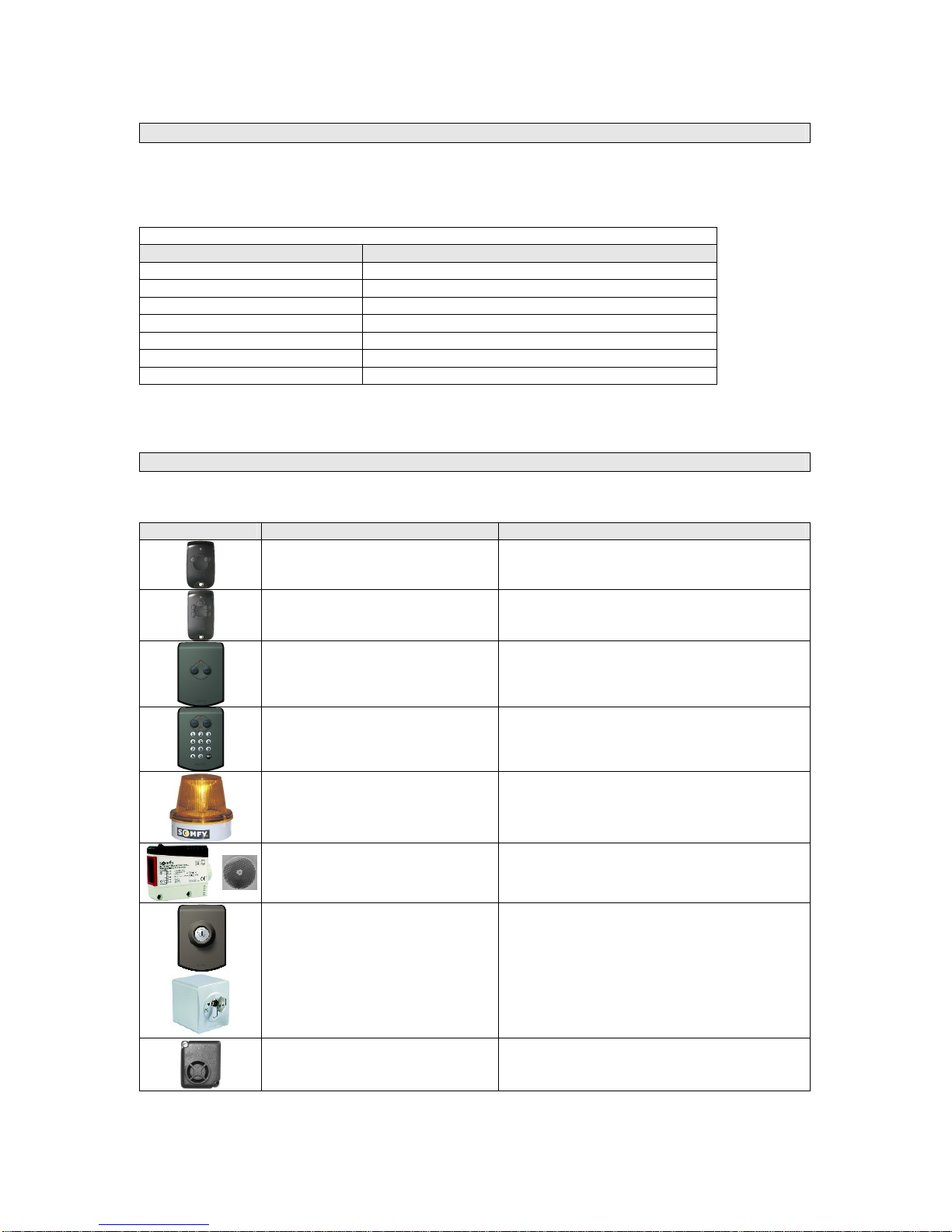

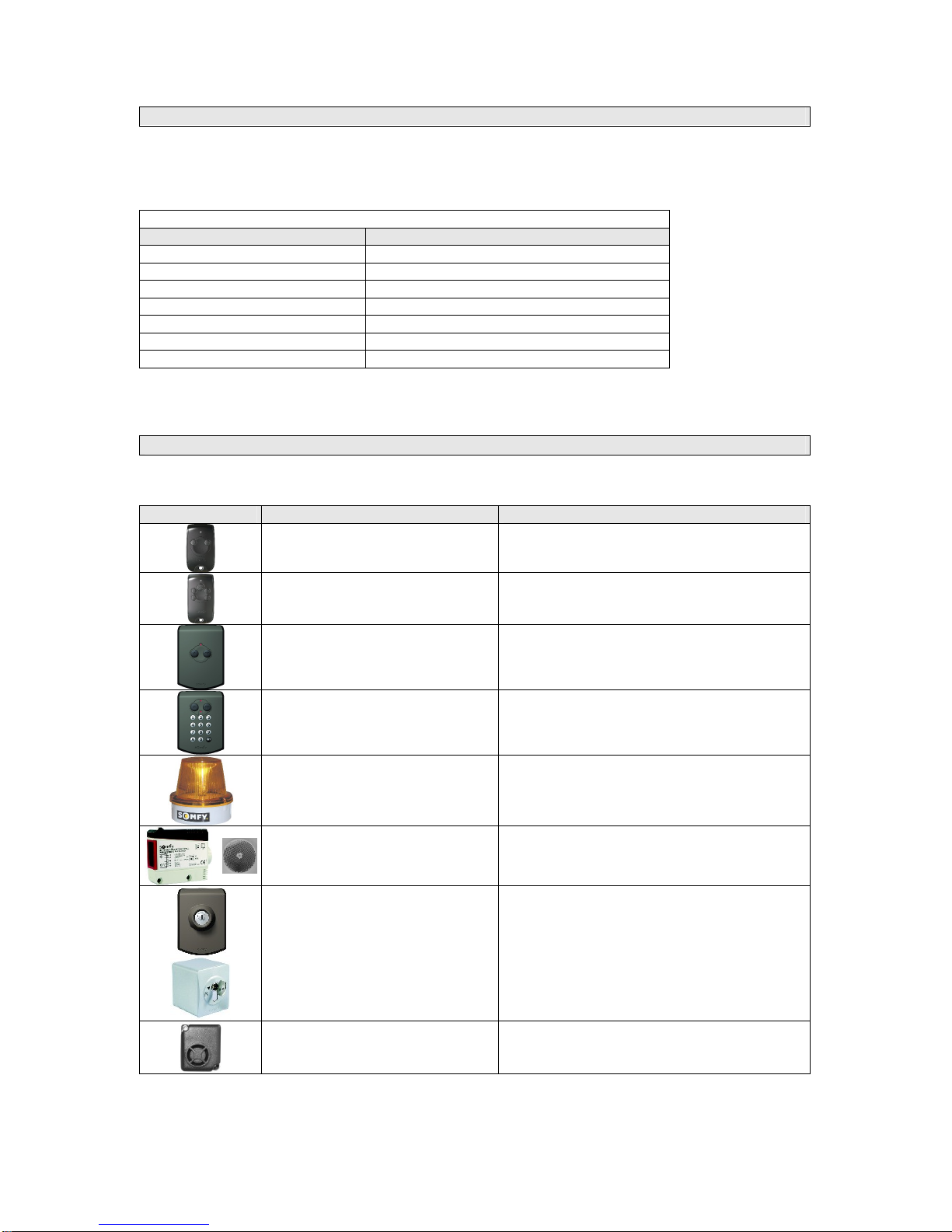

PERIPHERIQUES
Plusieurs périphériques sont disponibles.
Description Commentaires
Télécommande Keytis 2NS RTS Télécommande portative 2 canaux.
Télécommande Keytis 4NS RTS Télécommande portative 4 canaux.
Bouton poussoir RTS Point de télécommande mural 2 canaux.
Utilisation à l’intérieur du garage.
Digicode RTS Digicode à installer à l’extérieur du garage.
Feu orange 230 V avec clignoteur
intégré Pour signaler les mouvements de la porte à l’extérieur du garage.
Cellules reflex Pour interdire la fermeture de la porte en cas
d’obstacle.
Interrupteur à clé Interrupteur de commande à clé. Utilisation à
l’extérieur du garage.
Buzzer Alarme Pour déclencher une sirène de 100 dB en cas
d’intrusion dans le garage.

FR
7
ENTRETIEN

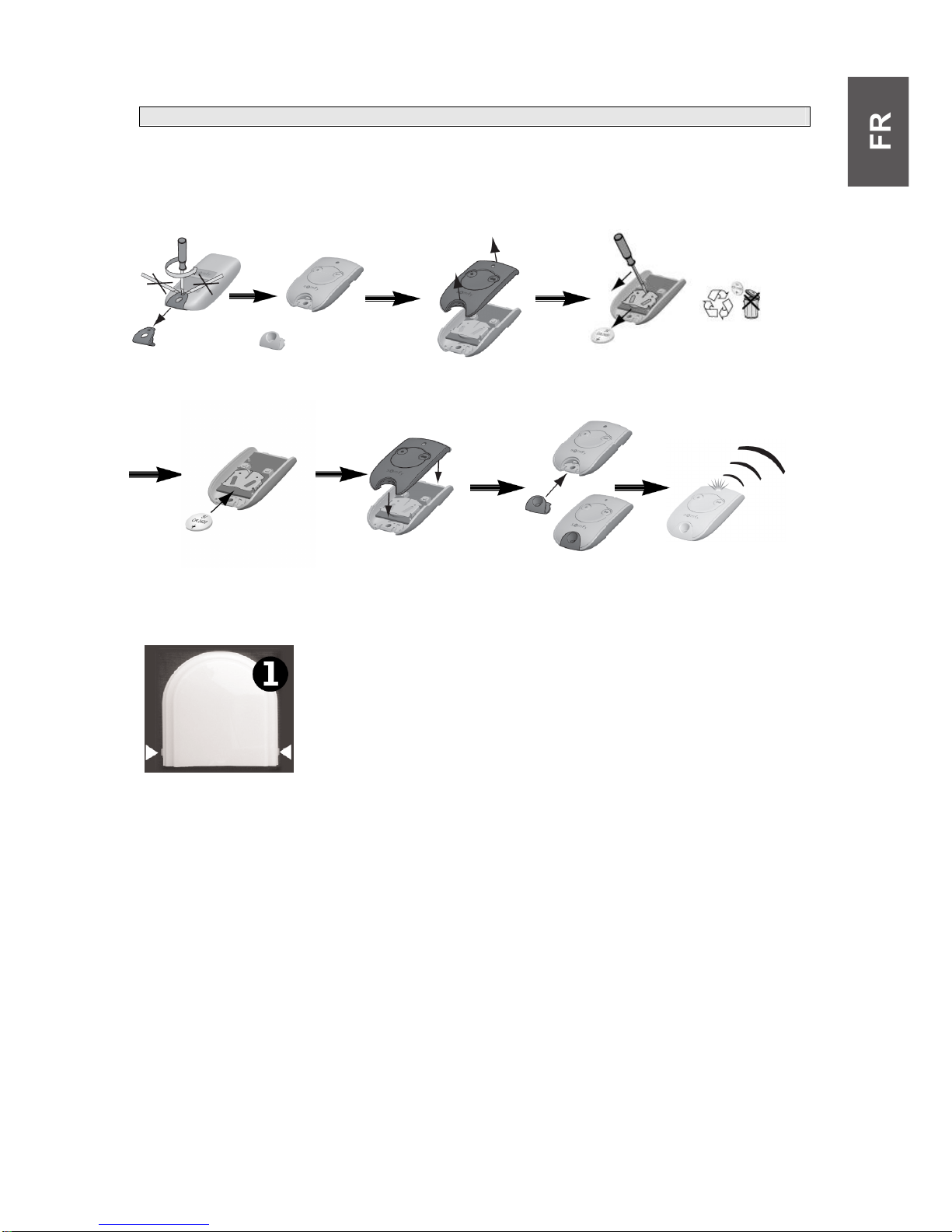

1. Changer les piles des télécommandes
Type : 3V CR 2430
2. Remplacer le capot de l’éclairage intégré
Retirer le capot supérieur de l’éclairage intégré en pressant à sa base de
chaque côté (voir flèches ci-contre).
3. Vérifier le fonctionnement de la détection d’obstacle
Vérifier tous les 6 mois que la porte inverse son mouvement lorsqu’elle rencontre un obstacle d’au
moins 50 mm de haut placé sur le sol.
4. Vérification des dispositifs de sécurité (cellules reflex)
Vérifier le bon fonctionnement tous les 6 mois.

8
CARACTÉRISTIQUES TECHNIQUES
Récepteur FREEROLL RTS
Alimentation 220-240 Vac / 50 Hz
Fusible T6.3AH 250V
Puissance du moteur 230 Vac 5A
Température ambiante de fonctionnement -20 à +70 °C
Fréquence Radio SOMFY RTS 433,42 MHz
Nombre de canaux mémorisables 36
Émetteur Barre Palpeuse
Alimentation 4 piles Lithium – CR 2032
Autonomie 5 ans (2 cycles par jour à 25°C)
Divers
Eclairage intégré Oui - 25W maxi

EN
9
CONTENTS
CONTENTS............................................................................................................................................. 9
GENERAL PRESENTATION .................................................................................................................. 9
SAFETY INSTRUCTIONS....................................................................................................................... 9
PRODUCT PRESENTATION................................................................................................................10
OPERATION AND USE ........................................................................................................................10
TROUBLESHOOTING ..........................................................................................................................12
PERIPHERALS .....................................................................................................................................12
MAINTENANCE ....................................................................................................................................13
TECHNICAL SPECIFICATIONS...........................................................................................................14
GENERAL PRESENTATION
Thank you for choosing a Somfy product. This product is designed and manufactured by Somfy in line
with quality procedures that are ISO 9001 compliant.
The world of Somfy ?
Somfy develops, produces and sells automation systems for residential and commercial applications.
Alarm systems, automatic blinds and shutters, garage doors and gates - all Somfy products are
designed to fulfil your needs in terms of safety, comfort and security.
At Somfy, the quest for quality is a continual process. Somfy has built its reputation on the quality of its
products and is synonymous with innovation and technological leadership worldwide.
Support
Getting to know you, listening, answering your needs, is all part of the Somfy approach.
Please contact your local Somfy retailer or installer for details on other Somfy products.
Internet: www.somfy.com
SAFETY INSTRUCTIONS
1. Standards
When installed in line with these instructions, the product will be compliant with standards EN 13241-1
and EN 12453.
The instructions referred to in the installation manual and instructions for use of this product are
designed to ensure that damage to property and injury to persons is avoided along with compliance
with the above standards. Failure to comply with these instructions absolves Somfy from any liability
for any damage that may be caused.
FREEROLL RTS is a product that must be installed inside the garage with a built-in back-up control
system (RDO CSI motor).
Somfy hereby declares that the device is compliant with the essential demands and other relevant
requirements of directive 1999/5/CE.
A declaration of compliance is available from the web site at www.somfy.com/ce (FREEROLL RTS).
This product is usable in the European Union and in Switzerland.
Warning! These are important safety instructions. For safety reasons, it is important to always
follow all instructions.
Retain these instructions for future reference.

10
2. Safety instructions
Every 6 months, test that the motor drive unit reverses its motion when it encounters an obstacle that
is at least 50 mm from ground level. If this is not the case, call your installation specialist.
Before manually operating the door or performing maintenance work, always turn the power off.
Never let children play with door control systems. Keep the remote controls out of reach of children.
When replacing the light bulb, select a 230 V 25 W E14 type.
Regularly check the operation of the door to identify any sign of wear, deterioration or incorrect
balancing. Do not operate the door if repairs or adjustments are required.
Remain at a safe distance when operating the door.
PRODUCT PRESENTATION
Description
The FREEROLL RTS system is designed to power rolling garage doors in residential use. This drive
system comprises:
. A tubular motor (RDO CSI) with manual override head.
. A receiver and control unit (FREEROLL RTS) with integrated courtesy light, control buttons on the
cover, Safety Edge Transmitter and magnets.
OPERATION AND USE
1. Normal operation
a. Using a Keytis or similar remote controls
+
cover LED
flashing green
+
«
BIP
»
+
cover LED
permanent amber
+
cover LED
flashing red
+
cover LED
permanent amber
+
cover LED
flashing green
+
«
BIP
»

EN
11
b. Obstacle detection operation
The detection of excess weight during door opening will stop the door (anti-lift function)
The detection of an obstacle during door closure will stop and partially re-open the door.
To go back to a normal operation mode, it is necessary to operate on the system. This operation won’t
be taken into account by the system.
c. Integral lighting operation
The light will come on every time the control unit is operated. It will go out automatically after 2
minutes once the door stops.
2. Special operation
Depending on the peripherals installed and the operating options set by your installer; the FREEROLL
system may perform the following special operations:
a. Orange Warning Light
The Orange Warning Light will come on with a 2 sec warning every time the control unit is operated. It
will go out automatically after 2 minutes once the door stops.
b. Safety photoelectric cell operation.
An obstacle detected between the cells will prevent the door from closing.
The door will stop and then partially reopen when an obstacle is detected during the close cycle.
The cover LED will blink RAPID RED until the obstacle is removed (then it will change to SOLID
AMBER).
c. The Alarm buzzer function
If the roller is lifted manually above the BOTTOM Magnet, the alarm sounds for five minutes.
To reset the alarm press a button on a remote control. The rolling garage door will start moving in the
up direction.

12
TROUBLESHOOTING
The cover control unit LED indicates the status of the control unit and rolling door.
The cover LED is a three-colour: RED, GREEN and AMBER lamp mounted on the front of the control
unit. The status indications are detailed below:
Door Positions
Cover LED signal Status
SOLID GREEN Open end-limit activated.
SLOW FLASHING GREEN
Door opening.
SOLID RED Close end-limit activated.
SLOW FLASHING RED Door closing.
SOLID AMBER Door stationary between open and close
end-limits.
FLASHING AMBER Safety Edge Obstacle Detection.
FLASHING RED Safety Photo-electric cells Obstacle Detection.
If other codes are displayed, contact your Somfy installer.
PERIPHERALS
A number of peripherals are available.
Description Comments
Keytis 2NS RTS remote control Hand held 2 channel remote control.
Keytis 4NS RTS remote control Hand held 4 channel remote control.
RTS pushbutton Wall mounted 2 channel remote control switch.
RTS code keypad Radio keypad for secure control.
230 V Integrated blinking Orange
Warning Light To signal a warning when the door operates.
Reflex Photo-electric Cells To prevent door closure if an obstacle is
detected.
Key-switch Key-switch for secure control.
Alarm buzzer To trigger a 100 dB sonorous siren in case of
intrusion into the garage.

EN
13
MAINTENANCE
1. Change the batteries of the remote controls
Type : 3V CR 2430
2. Replacing the bulb in the light unit
Remove the light cover from the top of the unit by pressing in at the bottom
on both sides (see arrows) and lifting it away from the unit. The front cover
can now be lifted a few centimetres clear of the unit.
3. Checking the obstacle detection function
Every six months, check that the door reverses direction when an obstacle prevents the door from
closing (at least 50 mm above floor level).
4. Checking the safety mechanisms (Photo-electric cells)
Check correct operation every six months.

14
TECHNICAL SPECIFICATIONS
FREEROLL RTS control unit
Power supply 220-240 Vac / 50 Hz
Fuse T6.3AH 250V
Motor power 230 Vac 5A
Ambient operation temperature -20 to +70 °C
Radio frequency SOMFY RTS 433,42 MHz
Number of max. channels 36
Safety Edge Transmitter
Power supply 4 Lithium batteries - CR 2032
Batteries life 5 years (2 cycles/day at 25°C)
Misc.
Integrated courtesy light Yes - 25W max.

DE
15
INHALT
INHALT..................................................................................................................................................15
ALLGEMEINES .....................................................................................................................................15
SICHERHEITSHINWEISE.....................................................................................................................15
PRODUKTBESCHREIBUNG................................................................................................................16
FUNKTIONEN UND BETRIEB..............................................................................................................16
BETRIEBSDIAGNOSE..........................................................................................................................18
PERIPHERIEGERÄTE..........................................................................................................................18
WARTUNG............................................................................................................................................19
TECHNISCHE DATEN..........................................................................................................................20
ALLGEMEINES
Wir bedanken uns für das Vertrauen, das Sie uns mit dem Kauf einer Somfy Anlage entgegenbringen.
Diese Anlage wurde von Somfy gemäß einer Qualitätsorganisation nach Norm ISO 9001 konzipiert
und hergestellt.
Tätigkeitsbereich von Somfy
Somfy entwickelt, produziert und vertreibt automatische Öffnungs- und Schließmechanismen für den
Privatbereich. Alarmzentralen, Automatisierungen für Markisen, Fensterläden, Garagen und Tore: alle
Somfy Produkte erfüllen Ihre Erwartungen an Sicherheit, Komfort und Zeitgewinn im Alltag.
Somfy ist ständig um die Qualitätsverbesserung seiner Produkte bemüht. Somfy verdankt seinen Ruf
der Zuverlässigkeit seiner Produkte, die für Innovation und weltweites technologisches Know-how
stehen.
Support
Das Credo von Somfy: Sie gut kennen, Ihnen zuhören und Ihre Wünschen erfüllen.
Für Auskünfte über Auswahl, Kauf und Installation von Somfy Systemen fragen Sie Ihren Somfy
Monteur oder setzen sich direkt mit einem Somfy Berater in Verbindung, der Ihnen gerne weiterhilft.
Somfy Infoservice 6 Tage in der Woche:
Technischer Kundenservice Somfy GmbH
Felix-Wankel-Straße 50
D-72108 Rottenburg /N
Service Hotline [phone] (0,14e/min)
e-mail: se[email protected]
Wir bemühen uns ständig um die Weiterentwicklung und Verbesserung unserer Modelle und behalten
uns deshalb sämtliche Änderungen vor, die wir für sinnvoll halten.
© SOMFY. SOMFY SAS, Gesellschaftskapital 20.000.000 Euro, Gesellschafts- und Handelsregister
Bonneville 303.970.230
SICHERHEITSHINWEISE
1. Normen
Wenn dieses Produkt in Übereinstimmung mit der vorstehenden Anleitung installiert wird, ist der Einbau
in Übereinstimmung mit den Normen EN 13241-1, EN 12453.
Die Anweisungen, die in der Montage- und Betriebsanleitung aufgeführt sind, sollen die Erfüllung der
Anforderungen an die Sicherheit von Personen und Waren und der Anforderungen in den genannten
Normen gewährleisten. Bei Nichtbefolgen dieser Anweisungen übernimmt Somfy keine Haftung für
eventuell verursachte Schäden.
Das FREEROLL Garagentor muss mit einem integrierten Notbedienungssystem installiert werden
(siehe Anweisungen für die RDO CSI Antriebe).

16
Somfy erklärt hiermit, dass dieses Produkt die wesentlichen Anforderungen sowie andere relevante
Bestimmungen der Richtlinie 1999/5/EC erfüllt.
Eine Konformitätserklärung wird unter der Internet-Adresse www.somfy.com/ce (FREEROLL RTS)
bereitgestellt.
Das Produkt kann in der Europäischen Union und in der Schweiz eingesetzt werden.
Achtung!
Wichtige Sicherheitshinweise. Für die Gewährleistung der Sicherheit von Personen ist es
wichtig, dass all diese Hinweise befolgt werden. Bewahren Sie diese Sicherheitshinweise gut auf.
2. Sicherheitshinweise
Alle 6 Monate sicherstellen, dass das Tor zurückfährt, wenn es auf ein Hindernis am Boden stößt, das
mindestens 50 mm hoch ist. Wenn dies nicht der Fall ist, wenden Sie sich an Ihren Monteur.
Unterbrechen Sie vor Betätigung irgendwelcher Bedienungen oder Durchführung von
Wartungsarbeiten zuerst die Stromversorgung.
Lassen Sie keine Kinder mit den Bedieneinrichtungen des Tors spielen. Die Funkhandsender für
Kinder unzugänglich aufbewahren
Für die integrierte Beleuchtung ist ausschließlich eine E14-Glühbirne 230 V, max. 25 W, zu
verwenden.
Die Anlage oft prüfen, um Anzeichen von Verschleiß, Beschädigung oder falscher Einstellung
frühzeitig zu erkennen. Das System nicht verwenden, wenn eine Reparatur oder eine Einstellung
erforderlich ist, da es bei einem Montagefehler oder einem schlecht ausgewogenen Tor zu
Verletzungen kommen kann. Die Öffnungs- und Schließbewegungen des Tors überwachen und
darauf achten, dass alle Personen bis zum Ende der Bewegung einen Sicherheitsabstand einhalten.
PRODUKTBESCHREIBUNG
Das FREEROLL System wurde für den Antrieb von Garagenrolltoren für den Privatbereich entwickelt.
Dieses System besteht aus:
. einem Rohrmotor (RDO CSI) mit Notbedienung.
. einem Empfänger für Steuerung und Sicherheit (FREEROLL RTS) mit einer integrierten
Beleuchtung, Tastern für die Bedienung an der Frontseite, einem Sender für die Kontaktleiste und
Magneten.
FUNKTIONEN UND BETRIEB
1. Normalbetrieb
a. Einen Keytis oder einen ähnlichen Funkhandsender verwenden
+
Äußere grüne
LED, blinkend
+
Signalton
+
Äußere orangefarbene
LED, ununterbrochen
leuchtend
+
Äußere rote LED,
blinkend
+
Äußere
orangefarbene LED,
ununterbrochen
leuchtend
+
Äußere grüne
LED, blinkend
+
Signalton

DE
17
b. Betrieb der Hindernisfunktion
Wird beim Öffnen eine Überlast erkannt, wird das Tor angehalten (Antilift-Funktion).
Bei Erkennung eines Hindernisses während des Schließens wird das Tor angehalten und wieder
teilweise geöffnet.
Um wieder zum normalen Betriebsmodus zurückzukehren, muss ein Befehl gesendet werden. Dieser
Befehl wird vom System nicht berücksichtigt.
c. Betrieb der integrierten Beleuchtung
Die Beleuchtung funktioniert bei jeder Inbetriebnahme des Antriebs. Sie erlischt automatisch 2
Minuten nach Ende der Torbewegung.
2. Besondere Betriebsweisen
Je nach installierten Peripheriegeräten und Betriebsoptionen, die von Ihrem Monteur programmiert
wurden, kann das FREEROLL System die folgenden Sonderbetriebsmodi besitzen:
a. Betrieb mit einer orangefarbenen blinkenden Warnleuchte
Die orangefarbene Warnleuchte leuchtet 2 sec vor Beginn der Toröffnung auf. Sie erlischt automatisch
2 Minuten nach Ende der Torbewegung.
b. Betrieb mit Fotozellen
Ein Hindernis, das die Lichtschranke unterbricht, verhindert das Schließen des Tors.
Wenn während des Torschließens ein Hindernis erkannt wird, hält das Tor an und öffnet sich wieder
teilweise.
Die äußere ROTE LED blinkt SCHNELL, bis das Hindernis freigegeben wird (sie leuchtet
anschließend UNUNTERBROCHEN ORANGE).
c. Betrieb mit Alarm-Buzzer
Der Alarm wird für 5 Minuten ausgelöst, wenn das Tor manuell bis über den UNTEREN Magneten
angehoben wird. Um den Alarm auszuschalten, drücken Sie den Taster eines konfigurierten
Funkhandsenders.

18
BETRIEBSDIAGNOSE
Die Anzeigen zum Betrieb des Tors erfolgen über die äußere LED des Empfängers.
Sie kann in drei Farben leuchten: ROT, GRÜN und ORANGE. Die Betriebsanzeigen werden unten im
Detail aufgeführt.
Torpositionen
Äußere LED Status
GRÜN UNUNTERBROCHEN Obere Endlage erreicht.
GRÜN, LANGSAM BLINKEND Tor wird geöffnet.
ROT UNUNTERBROCHEN Untere Endlage erreicht.
ROT, LANGSAM BLINKEND Tor wird geschlossen.
ORANGE UNUNTERBROCHEN
Tor zwischen unterer und oberer Endlage angehalten
ORANGE, BLINKEND Hinderniserkennung durch Kontaktleiste
ROT BLINKEND Hinderniserkennung durch Zellen
Wenn weitere Hinweise angezeigt werden, setzen Sie sich mit Ihrem Monteur in Verbindung.
PERIPHERIEGERÄTE
Es stehen mehrere Peripheriegeräte zur Verfügung.
Beschreibung Kommentar
Funkhandsender Keytis 2NS RTS Funkhandsender, 2 Kanäle.
Funkhandsender Keytis 4NS RTS Funkhandsender, 4 Kanäle.
Drucktaster RTS Funkwandtaster, 2 Kanäle. Für den Betrieb im
Garageninnenbereich
Digicode RTS Digicode für die Montage im
Garagenaußenbereich.
Warnleuchte orange, 230 V, mit
integriertem Blinklicht Für die Signalisierung von Torbewegungen im Garagenaußenbereich.
Fotozellen Blockierung der Torschließung bei einem
Hindernis.
Schlüsselschalter Schlüsselschalter. Verwendung im
Garagenaußenbereich.
Alarm-Buzzer Für Auslösung eines 100-dB-Alarms bei
Eindringen in die Garage.

DE
19
WARTUNG

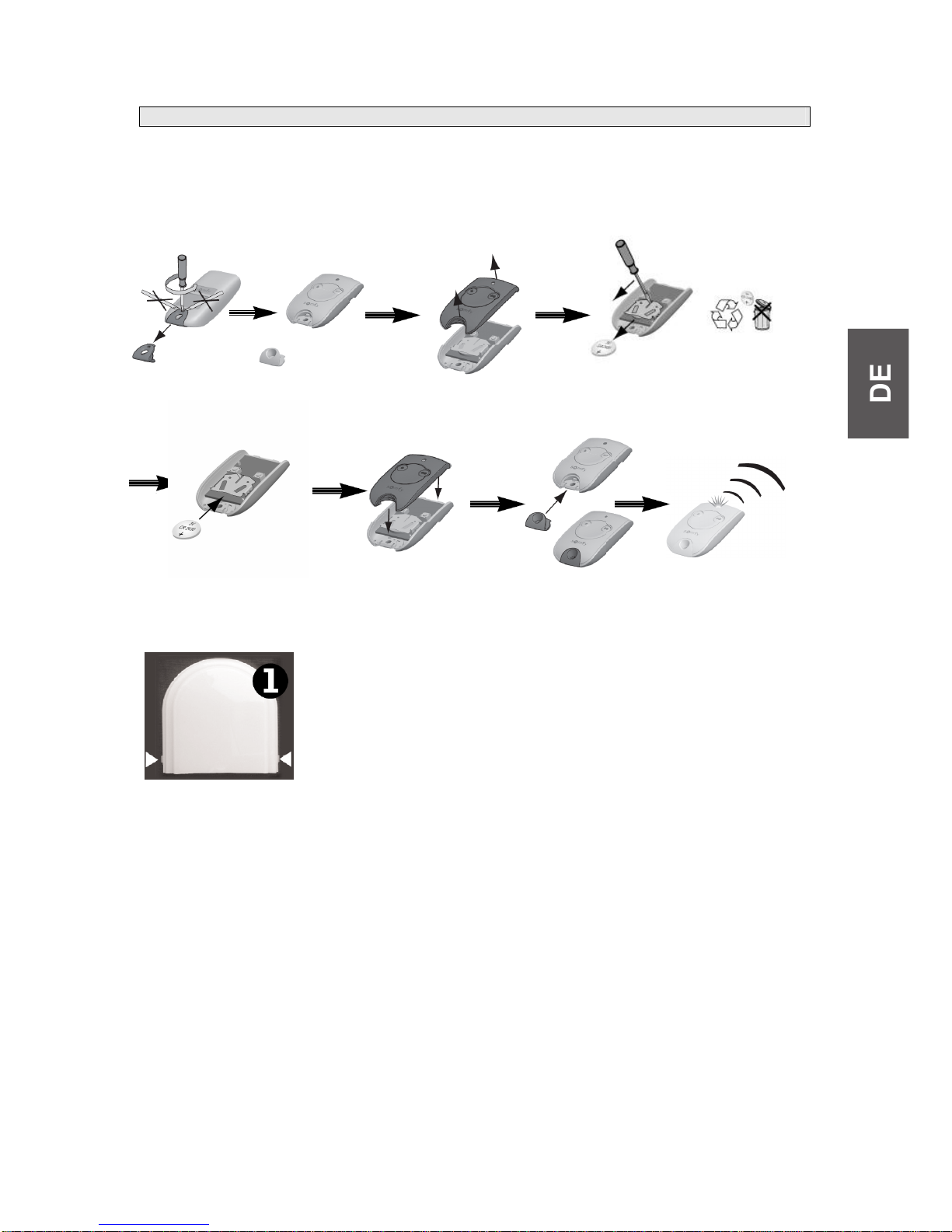

1. Austausch der Batterien der Funkhandsender
Typ: 3V CR 2430
2. Die Abdeckung der integrierten Beleuchtung wieder austauschen
Die obere Abdeckung der integrierten Beleuchtung entfernen und hierfür auf
beiden Seiten an der Basis drücken (siehe Pfeile nebenstehend).
3. Die Hinderniserkennung auf einwandfreien Betrieb prüfen
Prüfen Sie alle 6 Monate, ob das Tor zurückfährt, wenn es auf ein Hindernis von mindestens 50 mm
Höhe stößt, das sich am Boden befindet.
4. Prüfung der Sicherheitsvorrichtungen (Fotozellen)
Alle 6 Monate auf einwandfreien Betrieb prüfen

20
TECHNISCHE DATEN
FREEROLL RTS Empfänger
Spannungsversorgung 220-240 V WS / 50 Hz
Sicherung T6.3AH 250V
Antriebsleistung 230 V WS 5A
Betriebstemperaturbereich -20 bis +70 °C
Funkfrequenz SOMFY RTS 433,42 MHz
Anzahl speicherbare Kanäle 36
Kontaktleisten-Sender
Spannungsversorgung 4 Lithium-Batterien – CR 2032
Autonomie 5 Jahre (2 Zyklen / Tag [AUF/ZU] bei 25°C)
Verschiedenes
Integrierte Beleuchtung Ja, 25 W max.
