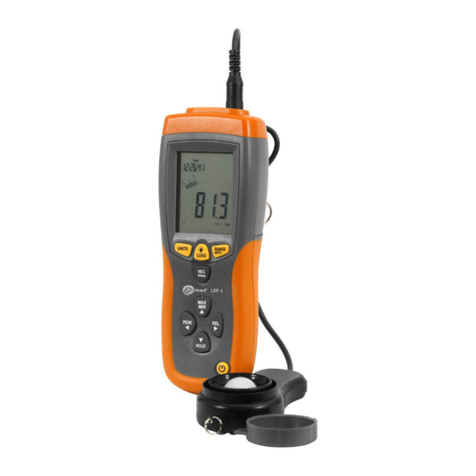

Sonel LXP-2 User manual

INSTRUKCJA OBSŁUGI 1
USER MANUAL 14
MANUAL DE USO 27
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 40
LXP-2 ● LXP-10B ● LXP-10A
v1.09.1 24.05.2021

1
INSTRUKCJA OBSŁUGI
MIERNIKI NATĘŻENIA OŚWIETLENIA
LXP-2 ●LXP-10B ●LXP-10A
Wersja 1.09.1 24.05.2021

LXP-2 ●LXP-10B ●LXP-10A –INSTRUKCJA OBSŁUGI
2
Cyfrowe mierniki natężenia oświetlenia są precyzyjnymi przyrządami stosowanymi do pomiaru
oświetlenia (w luksach i stopokandelach) w warunkach terenowych.
Spełniają wymogi krzywej CIE dla widmowej reakcji fotopowej. Fotoogniwo jest skorygowane
kierunkowo do krzywej cosinus.
Mierniki są urządzeniami kompaktowymi, wytrzymałymi oraz dzięki swej konstrukcji prostymi w
obsłudze.
Element światłoczuły zastosowany w niniejszych miernikach to bardzo stabilna i trwała fotodioda
krzemowa oraz filtr czułości widmowej.
Do najważniejszych cech przyrządów należą:
maksymalna rozdzielczość pomiaru światła 0,1 lx (0,01 fc) - LXP-2, 0,01 lx (0,001 fc) - LXP-10B,
0,001 lx (0,001 fc) - LXP-10A,
wysoka dokładność i krótki czas reakcji,
funkcja Data-hold służąca zatrzymywaniu wyświetlanych wartości pomiarowych na ekranie,
automatyczne zerowanie,
brak konieczności stosowania współczynników korekcyjnych dla różnych źródeł światła dzięki bar-
dzo dobremu dopasowaniu czułości spektralnej gwarantującemu prawidłowy pomiar natężenia
oświetlenia niezależnie od charakteru promieniowania,
krótkie czasy reakcji na zmianę natężenia oświetlenia,
funkcja zatrzymania wartości szczytowej (Peak-hold) pozwalająca na pomiar sygnału szczytowego
impulsu świetlnego o czasie trwania dłuższym niż 0,1 s (0,4 s dla LXP-2 z sondą LP-1) i krótszym
niż 1 s,
automatyczne wyłączenie zasilania po 5, 10 lub 15 minutach lub wyłączenie funkcji automatycz-
nego wyłączania,
pomiary wartości maksymalnych i minimalnych,
odczyty względne,
duży i łatwy w odczycie podświetlany wyświetlacz,
złącze USB pozwalające na połączenie urządzenia z komputerem,
transmisja danych łączem radiowym za pomocą opcjonalnego adaptera OR-1 (tylko LXP-10B,
LXP-10A),
cztery zakresy pomiarowe - LXP-2, pięć zakresów - LXP-10B, sześć zakresów - LXP-10A,
zapis w pamięci 99 (dla LXP-2) lub 999 (dla LXP-10B, LXP-10A) wartości, które mogą zostać od-
czytane w mierniku lub komputerze,
rejestrator danych o możliwości zapisu 16000 wartości.

LXP-2 ●LXP-10B ●LXP-10A –INSTRUKCJA OBSŁUGI
3
SPIS TREŚCI
1Opis funkcjonalny ........................................................................................4
1.1 Opis przyrządu.........................................................................................................4
1.2 Wyświetlacz.............................................................................................................5
2Ustawienia.....................................................................................................5
3Wykonywanie pomiarów .............................................................................6
4Funkcje specjalne ........................................................................................6
4.1 Tryb zatrzymywania wyświetlanych danych –DATA HOLD....................................6
4.2 Tryb zatrzymywania wartości szczytowej – PEAK HOLD........................................6
4.3 Tryb wartości maksymalnej i minimalnej..................................................................6
4.4 Tryb odczytu względnego ........................................................................................6
4.5 Tryb USB.................................................................................................................6
4.6 Tryb transmisji radiowej (tylko LXP-10) ...................................................................7
4.7 Funkcja podświetlenia wyświetlacza........................................................................7
4.8 Funkcja pamięci.......................................................................................................7
4.9 Funkcja rejestracji danych .......................................................................................7
5Charakterystyka czułości widmowej..........................................................8
6Zalecane oświetlenie....................................................................................9
7Podłączenie...................................................................................................9
8Wymiana baterii............................................................................................9
9Czyszczenie i konserwacja .......................................................................10
10 Magazynowanie..........................................................................................10
11 Rozbiórka i utylizacja.................................................................................10
12 Dane techniczne.........................................................................................11
13 Akcesoria ....................................................................................................12
13.1 Akcesoria standardowe ......................................................................................12
13.2 Akcesoria opcjonalne .........................................................................................12
14 Serwis..........................................................................................................12
15 Usługi laboratoryjne...................................................................................13

LXP-2 ●LXP-10B ●LXP-10A –INSTRUKCJA OBSŁUGI
4
1 Opis funkcjonalny
1.1 Opis przyrządu
Przycisk zasilania: Włącza lub wyłącza miernik oświetlenia.
Wyświetlacz ciekłokrystaliczny 3 3/4: cyfrowy wyświetlacz o maksymalnym odczycie 3999, przed-
stawiający również symbole mierzonych wartości, symbole funkcji itp.
Przycisk RANGE: Ręczna zmiana zakresu lub przełączenie na automatyczną.
Przycisk LOGG: Włączanie/wyłączanie podświetlenia lub rejestratora, kasowanie pamięci rejestra-
tora.
Przycisk ENTER/MEM: Wpisanie do pamięci pomiarowej, przeglądanie i kasowanie pamięci po-
miarowej.
Przycisk SET: Wejście do ustawień miernika.
Przycisk HOLD: Zatrzymanie wyświetlanych danych lub kursor "w górę".
Przycisk PEAK: Zatrzymanie wartości szczytowej lub kursor "w prawo".
Przycisk MAX/MIN: Odczyt wartości maksymalnej lub minimalnej lub kursor "w lewo".
Przycisk REL: Pomiar względny lub kursor "w dół".
Głowica z czujnikiem.

LXP-2 ●LXP-10B ●LXP-10A –INSTRUKCJA OBSŁUGI
5
1.2 Wyświetlacz
Główne pole odczytowe natężenia oświetlenia.
Bargraf - linijka analogowa do obrazowania szybkich zmian natężenia oświetlenia.
Pomocnicze pole odczytowe.
Mnemoniki ustawiania okresu próbkowania i jednostek.
Mnemoniki ustawiania daty i czasu.
Jednostki.
Mnemonik rejestratora.
Mnemonik pamięci.
Pomocnicze pole odczytowe.
Jednostki.
Mnemonik pomiaru względnego.
Symbol wyczerpanej baterii.
Symbol wartości MIN lub MAX (również dla funkcji PEAK HOLD).
Mnemonik funkcji HOLD.
2 Ustawienia
Przyciskiem SET wejść do ustawień miernika. Przyciskami i ustawia się wartość parame-
tru, przyciskami i przechodzi się do kolejnego parametru. Ustawień dokonuje się w następują-
cej kolejności:
jednostka (lx lub fc) →okres próbkowania (co 1 s...60 s) → dzień → miesiąc → rok → godziny → mi-
nuty → sekundy → dźwięki (wł./wył.) → AutoOFF (300 s, 600 s, 900 s, brak (---)) → jednostka...
Wyjście z ustawień przyciskiem SET przy jednoczesnym zapamiętaniu zmienionych ustawień.

LXP-2 ●LXP-10B ●LXP-10A –INSTRUKCJA OBSŁUGI
6
3 Wykonywanie pomiarów
Nacisnąć przycisk zasilania celem włączenia miernika.
Przyrząd jest w trybie automatycznego wyboru zakresu. Aby przejść do ręcznego ustawiania za-
kresu nacisnąć przycisk RANGE na 2 s. Zakresy przełącza się krótkim naciśnięciem przycisku
RANGE. Zakres jest wyświetlany u góry wyświetlacza. Ponowne naciśnięcie przycisku na 2 s
spowoduje powrót do automatycznego doboru zakresu.
Zdjąć pokrywę fotodetektora i skierować go prostopadle do źródła światła.
Odczytać nominalną wartość oświetlenia na wyświetlaczu.
Jeżeli przyrząd wyświetla wyłącznie symbol “OL”, oznacza to, że sygnał wejściowy jest zbyt silny i
konieczne jest ustawienie wyższego zakresu.
Po zakończeniu pomiaru należy założyć osłonę fotodetektora i wyłączyć miernik.
4 Funkcje specjalne
4.1 Tryb zatrzymywania wyświetlanych danych –DATA HOLD
Nacisnąć przycisk HOLD, aby wybrać tryb Data Hold. Kiedy tryb HOLD zostanie wybrany, miernik
zatrzymuje aktualny wynik w postaci cyfrowej podczas, gdy bargraf wskazuje wynik na bieżąco.
Nacisnąć ponownie przycisk HOLD aby wyjść z trybu Data Hold, miernik wraca do normalnego
funkcjonowania.
4.2 Tryb zatrzymywania wartości szczytowej –PEAK HOLD
Funkcja zatrzymania wartości szczytowej pozwala na pomiar sygnału szczytowego impulsu
świetlnego o czasie trwania dłuższym niż 0,1s (0,4 s dla LXP-2 z sondą LP-1) oraz krótszym od 1s.
Bargraf wskazuje wynik na bieżąco.
Nacisnąć przycisk PEAK, aby przejść do trybu rejestracji Pmax i wystawić fotodetektor na obszar
pomiaru impulsu światła.
Nacisnąć ponownie przycisk PEAK, aby przejść do trybu rejestracji Pmin.
Kolejne naciśnięcie przycisku PEAK powoduje wyjście z trybu Peak Hold i powrót do normalnego
funkcjonowania.
4.3 Tryb wartości maksymalnej i minimalnej
Nacisnąć przycisk MAX/MIN dla odczytu wartości maksymalnej (MAX).
Nacisnąć ponownie przycisk MAX/MIN dla odczytu wartości minimalnej (MIN).
Nacisnąć ponownie przycisk MAX/MIN w celu wyjścia z niniejszego trybu i powrotu do normalne-
go funkcjonowania.
Bargraf wskazuje wynik na bieżąco.
4.4 Tryb odczytu względnego
Wcisnąć przycisk REL, aby uruchomić tryb pomiaru względnego. Wyświetlany jest wynik jako róż-
nica wartości aktualnej i wartości odniesienia zapamiętanej w momencie wciśnięcia przycisku
REL. Jeżeli nowy odczyt jest identyczny z wartością odniesienia, to na wyświetlaczu będzie zero.
Bargraf wskazuje wynik na bieżąco.
Nacisnąć ponowne REL, aby wyjść z trybu pomiaru względnego.
4.5 Tryb USB
Podłączyć urządzenie do komputera za pomocą portu USB.
Uruchomić program w komputerze.
Miernik działa w trybie odczytywania danych.
Aby odczytać dane zapisane w pamięci, należy posłużyć się odpowiednimi poleceniami w pro-
gramie. Można tam wybrać również rodzaj odczytywanej pamięci: pomiarowa lub rejestratora.

LXP-2 ●LXP-10B ●LXP-10A –INSTRUKCJA OBSŁUGI
7
4.6 Tryb transmisji radiowej (tylko LXP-10)
Podłączyć moduł OR-1 do gniazda USB komputera PC.
Uruchomić program FOTON.
Aby włączyć funkcję połączenia radiowego, należny wcisnąć i przytrzymać przez 2 sekundy przy-
cisk SET. Na wyświetlaczu w miejscu wyświetlania zakresu pojawi się napis .
Wyświetlanie zakresu pomiarowego jak w trybie USB.
Aby wyjść z funkcji, ponownie przytrzymać przez 2 sekundy przycisk SET.
Uwaga:
Standardowy PIN dla transmisji radiowej to „123”.
4.7 Funkcja podświetlenia wyświetlacza
Nacisnąć krótko przycisk podświetlenia celem jego włączenia.
Nacisnąć krótko ponownie przycisk celem wyłączenia podświetlenia.
4.8 Funkcja pamięci
Aby zapisać bieżące dane do pamięci, wcisnąć przycisk ENTER/MEM, na wyświetlaczu pojawi się
na 3 sekundy mnemonik MEM i numer komórki, do której pomiar będzie zapisany. Każdy kolejny
pomiar jest zapisywany automatycznie do następnej wolnej komórki. Jeżeli skończy się pojem-
ność pamięci, po wciśnięciu ENTER/MEM w miejscu numeru komórki pokazuje się ‘---‘ i pomiar
nie jest zapisywany.
Aby odczytać wyniki z pamięci, przytrzymać przycisk ENTER/MEM przez 2 sekundy. Przyciskami
i można przeglądać poszczególne komórki pamięci. Wyświetlane są: wartość zmierzona,
jednostka, data i godzina pomiaru (przyciskami i )oraz to, że jest to wynik pamięci głównej
(ogólnej) lub w poszczególnych funkcjach np. Pmax, Pmin, MAX, MIN, REL. Dane te można uzy-
skać również z poziomu komputera.
Aby powrócić do normalnego trybu funkcjonowania miernika, wcisnąć i przytrzymać przycisk
ENTER/MEM przez 2 sekundy.
Aby skasować zawartość pamięci, należy włączyć miernik trzymając wciśnięty przycisk
ENTER/MEM. Proces kasowania pamięci trwa około 10 sekund. Na wyświetlaczu głównym poja-
wia się a na wyświetlaczu numeru komórki wartości zmniejszają się do zera wraz z postępem
kasowania pamięci. Po skasowaniu pamięci miernik powraca do trybu pomiarowego.
4.9 Funkcja rejestracji danych
Ustawić godzinę i okres próbkowania wg punktu 2, domyślny okres próbkowania wynosi 1 s.
Aby uruchomić funkcję rejestracji danych, należy wcisnąć i przytrzymać przez 2 sekundy przycisk
LOGG, na wyświetlaczu pojawia się mnemonik LOGG, wolna pamięć wyświetlana jest w procen-
tach od 100 do 0. Do pamięci zapisywana jest wartość zmierzona, jednostka, data i godzina.
Mnemonik LOGG miga w odstępach ustawionego okresu próbkowania wskazując, kiedy wykony-
wany jest pomiar.
Jeżeli pamięć jest pełna, wówczas wartość procentowa wyświetlana to 0 i generowany jest po-
dwójny sygnał dźwiękowy informujący o zakończeniu rejestracji. W przypadku włączenia funkcji
rejestracji, gdy pamięć rejestratora jest zapełniona, miernik po 2 sekundach wychodzi z tego trybu
i gaśnie mnemonik LOGG oraz generowany jest podwójny sygnał dźwiękowy.
Aby zatrzymać funkcję rejestracji danych, wcisnąć i przytrzymać przez 2 sekundy przycisk LOGG,
nastąpi powrót do normalnego trybu funkcjonowania miernika, można rozpocząć zapisy od nowa.
Ponieważ rejestracja danych jest zapisywana w innej, odrębnej pamięci niż pojedynczy pomiar, w
czasie rejestracji można zapisać też pojedyncze pomiary. Można tego dokonać poprzez naciśnię-
cie przycisku MEM/ENTER. Na wyświetlaczu pojawia się wtedy na 3 sekundy, obok mnemonika

LXP-2 ●LXP-10B ●LXP-10A –INSTRUKCJA OBSŁUGI
8
LOGG, dodatkowo MEM, a zamiast wartości procentowej wolnej pamięci rejestratora, numer ko-
mórki, do której zapisany jest pomiar.
Aby skasować zawartość pamięci rejestratora, należy włączyć miernik trzymając wciśnięty przy-
cisk LOGG. Na głównym wyświetlaczu pojawi się napis , a na wyświetlaczu wartości procen-
towej wolnej pamięci wraz z postępem kasowania wartość zmienia się od 0 do 100%. Po skaso-
waniu pamięci miernik wraca do trybu pomiarowego.
Zarejestrowane dane można odczytać tylko przy pomocy programu komputerowego dołączonego
do miernika.
5 Charakterystyka czułości widmowej
Zastosowane fotodiody z filtrami sprawiają, że charakterystyki czułości widmowej są dobrze do-
pasowane do wymogów krzywej C.I.E. (INTERNATIONAL COMMISSION ON ILLUMINATION). Cha-
rakterystyki czułości V (λ) podano na poniższych wykresach.
LXP-10A
Charakterystyka korekcji widmowej V(λ)
0,00000
0,10000
0,20000
0,30000
0,40000
0,50000
0,60000
0,70000
0,80000
0,90000
1,00000
380 430 480 530 580 630 680 730 780
Długość fali w nm
Czułość względna
V(λ)_wzorca
V(λ)_LXP-10A
LXP-10B
Charakterystyka korekcji widmowej V(λ)
0,00000
0,10000
0,20000
0,30000
0,40000
0,50000
0,60000
0,70000
0,80000
0,90000
1,00000
380 430 480 530 580 630 680 730 780
Długość fali w nm
Czułość względna
V(λ)_wzorca
V(λ)_LXP-10B
Rys. 1 Charakterystyki czułości widmowej.
LP-1
Charakterystyka korekcji widmowej V(λ)
LP-10A
Charakterystyka korekcji widmowej V(λ)
LP-10B
Charakterystyka korekcji widmowej V(λ)

LXP-2 ●LXP-10B ●LXP-10A –INSTRUKCJA OBSŁUGI
9
6 Zalecane oświetlenie
LOKALIZACJA
lx
fc
BIURO
Sala konferencyjna, recepcja
200~750
18~70
Prace biurowe
700~1,500
65~140
Maszynopisanie, projektowanie
1,000~2,000
93~186
FABRYKA
Prace wizualne przy linii produkcyjnej
300~750
28~70
Prace kontrolne
750~1,500
70~140
Elementy elektroniczne, linia monta-
żowa
1,500~3,000
140~279
Pakowanie, korytarze
150~300
14~28
HOTEL
Pomieszczenia publiczne, szatnia
100~200
9~18
Recepcja
200~500
18~47
Kasa
750~1,000
70~93
SKLEP
Wnętrza, schody, korytarze
150~200
14~18
Witryna, stół pakowania
750~1,500
70~140
Przednia strona witryny
1,500~3,000
140~279
SZPITAL
Izba chorych, skład
100~200
9~18
Pomieszczenie badań medycznych
300~750
28~70
Sala operacyjna, nagłe przypadki
750~1,500
70~140
SZKOŁA
Aula, wnętrza, sala gimnastyczna
100~300
9~28
Klasy
200~750
18~70
Laboratorium, biblioteka, pracownie
500~1,500
47~140
1 fc=10,76 lx
7 Podłączenie
Włączyć miernik,
uruchomić tryb USB (patrz punkt 4.5) lub transmisji radiowej (patrz punkt 4.6),
uruchomić program "FOTON" do obsługi miernika.
Uwaga: należy włączyć miernik oświetlenia przed podłączeniem wtyku przewodu USB do gniazda
miernika.
8 Wymiana baterii
Uwaga:
Dokonując pomiarów przy wyświetlonym mnemoniku baterii należy się liczyć z dodatkowymi
nieokreślonymi niepewnościami pomiaru lub niestabilnym działaniem przyrządu.
Jeżeli energia baterii nie jest wystarczająca do wykonywania pomiarów, na wyświetlaczu pojawi
się symbol rozładowanej baterii, co oznacza konieczność wymiany baterii na nową.
Po wyłączeniu miernika należy otworzyć pokrywę komory baterii.
Wyjąć zużytą baterię z urządzenia i wymienić ją na standardową baterię 9V oraz na nowo założyć
pokrywę.

LXP-2 ●LXP-10B ●LXP-10A –INSTRUKCJA OBSŁUGI
10
9 Czyszczenie i konserwacja
1. Biały plastikowy krążek na szczycie detektora winien być w razie potrzeby czyszczony wilgotną
tkaniną.
2. Nie należy przechowywać urządzenia w warunkach zbyt wysokiej temperatury lub wilgotności.
Interwał kalibracji dla fotodetektora będzie się zmieniał w zależności od warunków roboczych, lecz
generalnie czułość zmniejsza się wprost proporcjonalnie do iloczynu natężenia światła i czasu opera-
cyjnego. Celem utrzymania podstawowej dokładności przyrządu zaleca się dokonywanie okresowej
kalibracji.
10 Magazynowanie
Przy przechowywaniu przyrządu należy przestrzegać poniższych zaleceń:
odłączyć od miernika sondę,
upewnić się, że miernik i akcesoria są suche,
przy dłuższym okresie przechowywania należy wyjąć baterię
11 Rozbiórka i utylizacja
Zużyty sprzęt elektryczny i elektroniczny należy gromadzić selektywnie, tj. nie umieszczać z od-
padami innego rodzaju.
Zużyty sprzęt elektroniczny należy przekazać do punktu zbiórki zgodnie z Ustawą o zużytym
sprzęcie elektrycznym i elektronicznym.
Przed przekazaniem sprzętu do punktu zbiórki nie należy samodzielnie demontować żadnych
części z tego sprzętu.
Należy przestrzegać lokalnych przepisów dotyczących wyrzucania opakowań, zużytych baterii i
akumulatorów.

LXP-2 ●LXP-10B ●LXP-10A –INSTRUKCJA OBSŁUGI
11
12 Dane techniczne
wyświetlanie wyniku w lx lub fc
1 fc=10,76 lx; 1 klx=1000 lx; 1 kfc=1000 fc
Miernik
Sonda
Klasa
Zakres wyświe-
tlania [lx]
Rozdziel-
czość [lx]
Dokładność
Dopasowanie
widmowe f1’
Błąd dopasowa-
nia cosinus f2
LXP-2
LP-1
B
0…399,9
0,1
±(5%+5 cyfr)
±6%
±3%
400…3999
1
4,00 k…19,99 k
0,01 k
LXP-10B
LP-10B
B
0…39,99
0,01
±(5%+5 cyfr)
±6%
±3%
40,0…399,9
0,1
400…3999
1
4,00 k…39,99 k
0,01 k
40,0 k…399,9 k
0,1 k
LXP-10A
LP-10A
A
0…3,999
0,001
±(2%+5 cyfr)
±2%
±1,6%
4,00…39,99
0,01
40,0…399,9
0,1
400…3999
1
4,00 k…39,99 k
0,01 k
40,0 k…399,9 k
0,1 k
Miernik
Sonda
Klasa
Zakres wyświe-
tlania [fc]
Rozdziel-
czość [fc]
Dokładność
Dopasowanie
widmowe f1’
Błąd dopasowa-
nia cosinus f2
LXP-2
LP-1
B
0…39,99
0,01
±(5%+5 cyfr)
±6%
±3%
40,0…399,9
0,1
400…1999
1
LXP-10B
LP-10B
B
0…3,999
0,001
±(5%+5 cyfr)
±6%
±3%
4,00…39,99
0,01
40,0…399,9
0,1
400…3999
1
4 k…39,99 k
0,01 k
LXP-10A
LP-10A
A
0…3,999
0,001
±(2%+5 cyfr)
±2%
±1,6%
4,00…39,99
0,01
40,0…399,9
0,1
400…3999
1
4,00 k…39,99 k *
0,01 k
* wyświetlanie wyniku w fc ze zmniejszoną rozdzielczością ze względu na ograniczenia wyświetlacza
Pozostałe dane techniczne
a) wyświetlacz.........................................................................................3-3/4 cyfrowy LCD z 40-segmentowym bargrafem
b) przekroczenie zakresu ................................................................................................................................... symbol “OL”
c) wrażliwość widmowa....................................................................fotopowa CIE (krzywa wrażliwości ludzkiego oka CIE)
d) próbkowanie .............................................................................................................................................................1,3 Hz
e) fotodetektor.................................................................................. jedna fotodioda krzemowa oraz filtr krzywej widmowej
f) pamięć
▪ LXP-2 ........................................................................................................................................................... 99 wyników
▪LXP-10B i LXP-10A .................................................................................................................................... 999 wyników
g) pamięć rejestratora.................................................................................................................................... 16000 wyników
h) temperatura pracy ............................................................................................................................................ 0°C...50°C
i) wilgotność względna pracy..................................................................................................................................0%...80%
j) temperatura przechowywania .......................................................................................................................-20°C...70°C
k) źródło zasilania............................................................................................................... bateria 9 V lub akumulator 8,4 V
l) długość przewodu sondy pomiarowej .............................................................................................................. ok. 150 cm
m) wymiary sondy pomiarowej ...................................................................................................................115 × 60 × 20 mm
n) wymiary panelu sterującego..................................................................................................................170 × 80 ×40 mm
o) masa..........................................................................................................................................................................390 g
p) interfejs ...................................................................................................USB i łącze radiowe (tylko LXP-10B i LXP-10A)

LXP-2 ●LXP-10B ●LXP-10A –INSTRUKCJA OBSŁUGI
12
13 Akcesoria
Aktualne zestawienie akcesoriów znajduje się na stronie internetowej producenta.
13.1 Akcesoria standardowe
W skład standardowego kompletu dostarczanego przez producenta wchodzą:
panel sterujący LXP-2 lub LXP-10,
bateria 9V,
sonda pomiarowa LP-1, LP-10B lub LP-10A,
Uwaga: Sonda LP-1 nie jest kompatybilna z panelem LXP-10A(B)
przewód USB,
instrukcja obsługi,
karta gwarancyjna,
twarda walizka,
certyfikat kalibracji.
13.2 Akcesoria opcjonalne
Dodatkowo u producenta i dystrybutorów można zakupić następujące elementy nie wchodzące w
skład wyposażenia standardowego:
program do tworzenia protokołów pomiarowych Foton,
odbiornik do transmisji radiowej OR-1 (tylko LXP-10A/B).
14 Serwis
Prowadzącym serwis gwarancyjny i pogwarancyjny jest:
SONEL S.A.
ul. Wokulskiego 11
58-100 Świdnica
tel. [phone] (Biuro Obsługi Klienta)
e-mail: [e-mail]
internet: www.sonel.pl
Uwaga:
Do prowadzenia napraw serwisowych upoważniony jest jedynie SONEL S.A.
Wyrób wyprodukowany w Polsce.

LXP-2 ●LXP-10B ●LXP-10A –INSTRUKCJA OBSŁUGI
13
15 Usługi laboratoryjne
Laboratorium Badawczo-Wzorcujące działające w SONEL S.A. posiada
akredytację Polskiego Centrum Akredytacji nr AP 173.
Laboratorium oferuje usługi wzorcowania następujących przyrządów
związanych z pomiarami wielkości elektrycznych i nieelektrycznych:
●MIERNIKI DO POMIARÓW WIELKOŚCI ELEKTRYCZNYCH
ORAZ PARAMETRÓW SIECI ENERGETYCZNYCH
omierniki napięcia
omierniki prądu (w tym również mierniki cęgowe)
omierniki rezystancji
omierniki rezystancji izolacji
omierniki rezystancji uziemień
omierniki impedancji pętli zwarcia
omierniki zabezpieczeń różnicowoprądowych
omierniki małych rezystancji
oanalizatory jakości zasilania
otestery bezpieczeństwa sprzętu elektrycznego
omultimetry
omierniki wielofunkcyjne obejmujące funkcjonalnie w/w przyrządy
●WZORCE WIELKOŚCI ELEKTRYCZNYCH
okalibratory
owzorce rezystancji
●PRZYRZĄDY DO POMIARÓW WIELKOŚCI NIEELEKTRYCZNYCH
opirometry
okamery termowizyjne
oluksomierze
Świadectwo Wzorcowania jest dokumentem prezentującym zależność między wartością wzorcową a
wskazaniem badanego przyrządu z określeniem niepewności pomiaru i zachowaniem spójności pomia-
rowej. Metody, które mogą być wykorzystane do wyznaczenia odstępów czasu między wzorcowaniami
określone są w dokumencie ILAC G24 „Wytyczne dotyczące wyznaczania odstępów czasu między wzor-
cowaniami przyrządów pomiarowych”. Firma SONEL S.A. zaleca dla produkowanych przez siebie przy-
rządów wykonywanie potwierdzenia metrologicznego nie rzadziej, niż co 12 miesięcy.
Dla wprowadzanych do użytkowania fabrycznie nowych przyrządów posiadających Świadectwo Wzor-
cowania lub Certyfikat Kalibracji, kolejne wykonanie potwierdzenia metrologicznego (wzorcowanie) za-
leca się przeprowadzić w terminie do 12 miesięcy od daty zakupu, jednak nie później, niż 24 miesią-
ce od daty produkcji.
UWAGA!
Osoba wykonująca pomiary powinna mieć całkowitą pewność, co do sprawności używanego
przyrządu. Pomiary wykonane niesprawnym miernikiem mogą przyczynić się do błędnej oceny
skuteczności ochrony zdrowia, a nawet życia ludzkiego.

14
USER MANUAL
DATA LOGGING LIGHT METERS
LXP-2 ●LXP-10B ●LXP-10A
Version 1.09.1 24.05.2021

LXP-2 ●LXP-10B ●LXP-10A –USER MANUAL
15
Digital data-logging light meters are precision instruments used to measure illuminance (lux and
foot-candles) in field conditions.
They meet the requirements of CIE spectral sensitivity curves for spectral response. Their
photoelement is cosine-corrected.
The meters are compact and durable units thanks to their simple-to-use design.
The photosensitive element used in these meters consists of a very stable and durable silicon
photodiode and spectral sensitivity filter.
The most important features of the devices include:
maximum resolution of light metering: 0.1 lx (0.01 fc) - LXP-2, 0.01 lx (0.001 fc) - LXP-10B,
0.001 lx (0.0001 fc) - LXP-10A,
high accuracy and fast response time,
Data-hold function for holding the measured values displayed on the screen,
automatic reset,
no need to use correction factors for different light sources, thanks to a very good adjustment of
spectral sensitivity ensuring correct measurements of light intensity regardless of the nature of ra-
diation,
short response times to changing light intensity,
"Peak-hold" function that enables the user to measure the peak signal of light pulse longer than
0.1 s (0.4 s for LXP-2 with probe LP-1) and shorter than 1 s,
automatic power off after 5, 10 or 15 minutes, or auto-off function
measurements of maximum and minimum values,
relative readings,
large and readable display with backlit function;
USB socket for connecting the meter to a PC,
data transmission via wireless (radio) link with an optional adapter OR-1 (only LXP-10B, LXP-10A),
four measuring ranges - LXP-2, five measuring ranges - LXP-10B, six measuring ranges - LXP-10A,
memory space for 99 results (LXP-2) or 999 results (LXP-10B, LXP-10A), that may be read on the
meter or on a PC,
data logger with a logging capacity of 16000 values.

LXP-2 ●LXP-10B ●LXP-10A –USER MANUAL
16
CONTENTS
1Functional Description ..............................................................................17
1.1 Description of the device .......................................................................................17
1.2 Display...................................................................................................................18
2Settings .......................................................................................................18
3Taking measurements ...............................................................................18
4Special Features.........................................................................................19
4.1 DATA HOLD mode for holding displayed data ......................................................19
4.2 PEAK HOLD function for read-out of peak values.................................................19
4.3 Maximum and minimum value mode .....................................................................19
4.4 Relative mode measurement.................................................................................19
4.5 USB Mode .............................................................................................................19
4.6 Wireless (radio) transmission mode (only LXP-10)................................................20
4.7 Display backlight....................................................................................................20
4.8 Memory function....................................................................................................20
4.9 Data Logging function............................................................................................20
5Characteristics of spectral sensitivity .....................................................21
6Recommended lighting..............................................................................22
7Connection..................................................................................................22
8Replacing the battery.................................................................................22
9Cleaning and maintenance........................................................................23
10 Storage........................................................................................................23
11 Dismantling and disposal..........................................................................23
12 Technical specifications............................................................................24
13 Accessories ................................................................................................25
13.1 Standard accessories.........................................................................................25
13.2 Optional accessories ..........................................................................................25
14 Service.........................................................................................................25
15 Laboratory services ...................................................................................26

LXP-2 ●LXP-10B ●LXP-10A –USER MANUAL
17
1 Functional Description
1.1 Description of the device
Power Button: Turns the light meter ON/OFF.
Liquid crystal display 3 3/4": digital display with a maximum reading of 3999, showing the symbols
of the measured values, symbols of functions, etc.
RANGE button: Manual change of the range or switching it to automatic.
LOGG button: turning data logger or backlight ON/OFF, erasing data logger memory.
ENTER/MEM button: Entering values into the measurement memory, viewing and deleting the
measurement memory.
SET button: Entering the meter settings.
HOLD button: Holding the displayed data or "up" cursor.
PEAK: Holding the peak values or "right" cursor.
MAX/MIN button: Reading the maximum or minimum value; or "left" cursor.
REL button: Relative measurement or "down" cursor.
Measuring head with a sensor.

LXP-2 ●LXP-10B ●LXP-10A –USER MANUAL
18
1.2 Display
The main read-out field.
Bar graph - analogue scale for showing rapid changes in light intensity.
Additional reading field
Symbols of sampling period and units.
Symbols for setting date and time.
Units.
Symbol of data logging.
Symbol of memory.
Additional reading field
Units.
Symbol of relative measurement.
Discharged battery symbol.
Symbol of MIN / MAX values (also for PEAK HOLD function).
Symbol of HOLD function.
2 Settings
Use SET button to enter the meter settings. The buttons and are used to set the param-
eter value, while and buttons are used to move to the next parameter. Settings are introduced
in the following order:
unit (lx or fc) → sampling period (every 1 s...60 s) → day → month → year → hour → minute → sec-
ond → sounds (On/Off) → AutoOFF (300 s, 600 s, 900 s, none (---)) → unit ...
Exit settings by pressing SET - selected/changed settings will be saved.
3 Taking measurements
Press the power button in order to switch the meter ON.
The device is in the automatic range selection mode. To enter the manual range selection mode,
press RANGE button for 2 sec. Ranges are switched by short pressing of RANGE button. The
range is displayed at the top of the display. Pressing the button again for 2 seconds will return the
device to the automatic range selection mode.
Remove the cover from the photodetector and point it perpendicularly to the light source.
