Sony SRS-Z750 User manual

SRS-Z750/Z750PC.3-864-433-32.EFGS Page 1
SRS-Z750/Z750PC.3-864-433-32.EFGS Page 1
English
3-864-433-32(1)
Stereo Active
Speaker System
SRS-Z750/Z750PC
Sony Corporation © 1998 Printed in Pilippines
Operating Instructions
Mode d’emploi
Bedienungsanleitung
Manual de instrucciones
Before operating the unit, please read this manual
thoroughly and retain it for future reference.
About this manual
The instructions in this manual are for the SRS-
Z750 and SRS-Z750PC. Before you start reading,
check your model number.
The SRS-Z750PC is the model used for illustration
purpose.
WARNING
To prevent fire or shock hazard, do not expose the
unit to rain or moisture.
To avoid electrical shock, do not open the cabinet.
Refer servicing to qualified personnel only.
Features
The Sony SRS-Z750/Z750PC is a compact-size
speaker system with a built-in power amplifier.
This system can be connected to a Discman,
WALKMAN* headphone stereo, MD station, etc.
•Newly developed Σ-type magnetic circuit
reproduces powerful bass that you cannot
imagine from its appearance.
•Power output of 7.5 W + 7.5 W
•MEGA BASS and IBB (Intelligent Bass Boost)
circuit enables you to obtain powerful bass
regardless of the sound volume.
* WALKMAN is a registered trademark of Sony
Corporation.
Precautions
•Before operating the system, check that the
operating voltage of your system is identical with
the voltage of your local power supply.
•Use only the supplied AC power adaptor. Do
not use any other AC power adaptor.
•After operating the system with the AC power
adaptor, disconnect the AC power adaptor from
the wall outlet if the system is not to be used for
an extended period of time. The POWER switch
on the left speaker does not turn the AC power
adaptor off.
•Do not open the cabinet. Refer servicing to
qualified personnel only.
•Do not leave the system in a location near heat
sources, or in a place subject to direct sunlight,
excessive dust, moisture, rain or mechanical
shock.
•Should any solid object or liquid fall into either
speaker, disconnect the AC power adaptor and
have the speaker checked by qualified personnel
before operating it any further.
•Do not use alcohol, benzine, or thinner to clean
the cabinet.
•Although this system is magnetically shielded, do
not leave recorded tapes, watches, personal
credit cards or floppy disks using magnetic
coding in front of the system for an extended
period of time.
•The nameplate indicating operating voltage,
power consumption, etc., is located on the side of
the plug of the AC power adaptor.
•Install the system on a flat, level surface to
prevent it from falling over or droping. Do not
place valuables near it.
If the TV picture or monitor display is
magnetically distorted
Although this system is magnetically shielded,
there may be cases that the picture on some TV
sets/personal computer sets may become
magnetically distorted. In such a case, turn off the
power of the TV set/personal computer set once,
and after 15 to 30 minutes turn it on again. For the
personal computer set, take the appropriate
measures such as data storage before turning it off.
When there seems to be no improvement, locate
the system further away from the TV set/personal
computer set. Furthermore, be sure not to place
objects in which magnets are attached or used near
the TV set/personal computer set, such as audio
racks, TV stands, toys etc. These may cause
magnetic distortion to the picture due to their
interaction with the system.
If you have any questions or problems concerning
your system that are not covered in this manual,
please consult your nearest Sony dealer.
Français
E

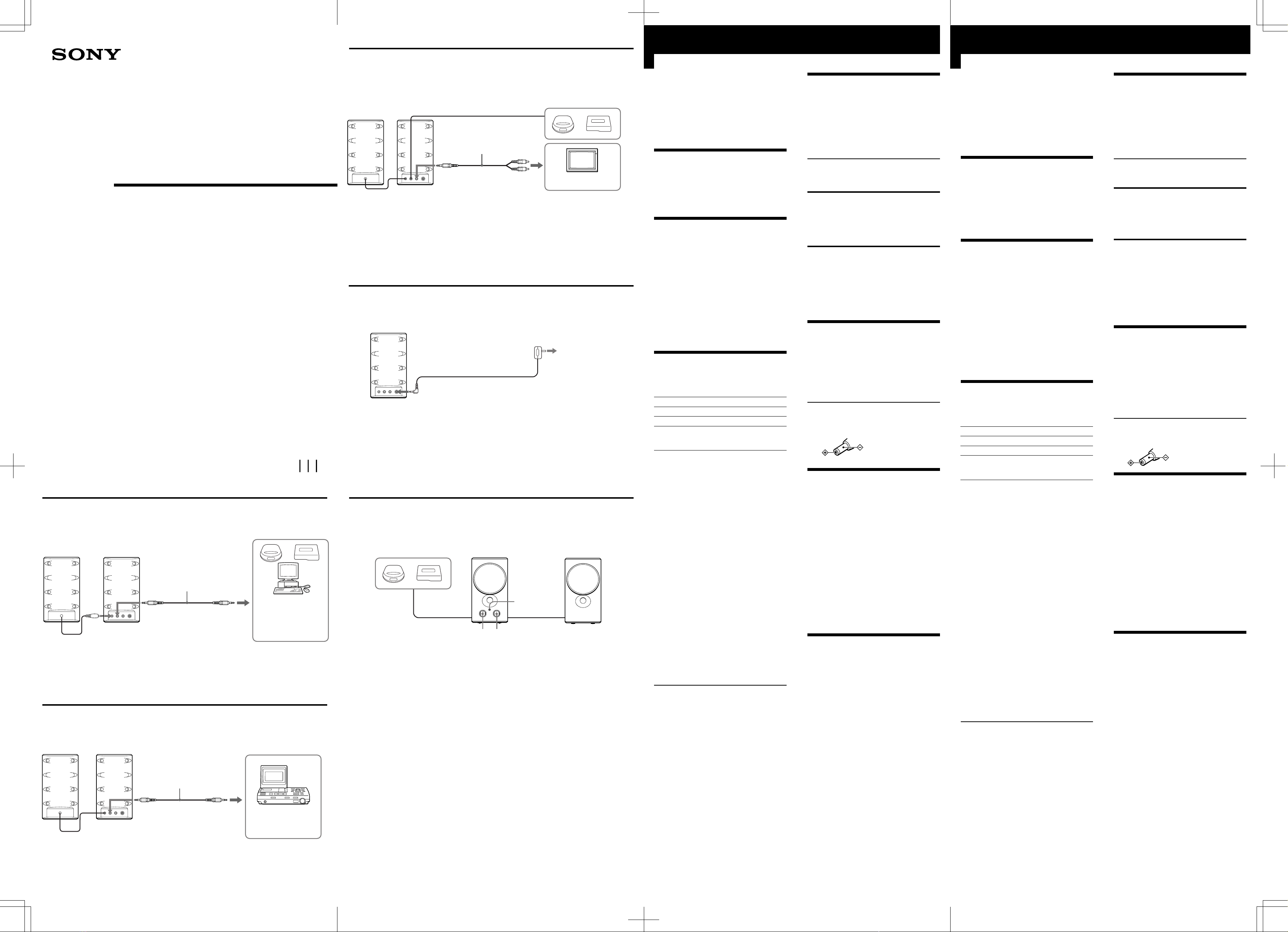

Connections
(See fig. A)
Connect the left speaker to the source equipment.
When the system is connected to a monaural jack
of a radio, etc., the sound may only come through
the left speaker. In such a case, use the optional
Sony plug adaptor PC-236HG. The sound will
come through both speakers.
To connect to a stereo phone-type
headphones jack
Use the optional RK-G138HG connecting cord.
Connecting with an MD station
(See fig. B)
Use the INPUT 1 jack (INPUT jack for SRS-Z750)
on the left speaker when connected to an MD
station.
Connecting with second
equipment (SRS-Z750PC only)
(See fig. C)
Use the INPUT 2 jack on the left speaker when
connected to another source equipment.
Note
The SRS-Z750 is not equipped with the INPUT 2 jack.
Power Source
(See fig. D)
The mains power source is required when the
system is used.
Note
Do not plug the AC power adaptor to the DC IN 15V jack
with the cord side facing downward. Doing so may
damage the plug and the unit become unstable.
Note on the AC power adaptor
Use only the supplied AC power adaptor. Do not
use any other AC power adaptor.
How to Use
(See fig. E)
1Turn the POWER switch to turn on the
system.
The POWER indicator lights up.
2Adjust the volume with the VOLUME
control.
Note
•Turn off the MEGA BASS (Walkman) or BASS BOOST
(Discman, etc.) function as it may cause sound
distortion.
•When you connect two audio equipment to the unit and
play them at the same time, both sound will be mixed
and come from the speakers. Therefore, be sure to turn
off either of the equipment that you do not use.
(SRS-Z750PC only)
After listening, turn the POWER switch to turn off
the system. The POWER indicator goes out.
Specifications
Amplifier section
Power output 7.5 W + 7.5 W
Input impedance 4.7 kilohms (at 1 kHz)
Input stereo mini jack (INPUT)
(SRS-Z750)
Stereo mini jack ×2 (INPUT 1, 2)
(SRS-Z750PC)
Speaker section
System Full-range, bass reflex type
Speaker unit Magnetically shielded ø65 mm
(2 5/8inch)
Nominal Impedance 8 ohms
Rated input power 7.5 W
General
Power requirement DC IN 15 V jack accepts the
supplied Sony AC power adaptor
(left speaker only)
Dimensions Approx. 90 ×165 ×155 mm (3 5/8×
6 1/2×6 1/8in.) (w/h/d) incl.
projecting parts and controls
Mass Left speaker: Approx. 850 g
(1 lb. 14 oz.)
Right speaker: Approx. 750 g
(1 lb. 10 oz.)
Supplied accessories AC power adaptor (1)
Connecting cord (stereo miniplug
˜stereo miniplug) (1)
Optional accessories Plug adaptor PC-236HG
Connecting cord RK-G138HG
Design and specifications are subject to change without
notice.
The CE mark on the unit is valid only for products
marketed in the European Union.
Avant la mise en service de cet appareil, prière de
lire attentivement ce mode d’emploi que l’on
conservera pour toute référence ultérieure.
A propos de ce manuel
Les instructions dans ce manuel se rapportent aux
modèles SRS-Z750 et SRS-Z750PC. Avant de les
lire, veuillez vérifier le numéro de votre modèle.
Les illustrations représentent le modèle
SRS-Z750PC.
AVERTISSEMENT
Afin d’éviter tout risque d’incendie ou
d’électrocution, ne pas exposer cet appareil à la
pluie ou à l’humidité.
Afin d’écarter tout risque d’électrocution, garder le
coffret fermé. Ne confier l’entretien de l’appareil
qu’à un personnel qualifié.
Caractéristiques
Le système Sony SRS-Z750/Z750PC est un système
acoustique compact avec amplificateur intégré. Il
peut être raccordé à un Discman, baladeur stéréo
WALKMAN*, platine MD, etc.
•Le circuit magnétique de type Σde nouvelle
conception reproduit des graves puissants
difficiles à imaginer pour des enceintes de cette
taille.
•Puissance de sortie de 7,5 W + 7,5 W
•Les circuits MEGA BASS et IBB (Intelligent Bass
Boost) vous permettent d’obtenir des graves
puissants quel que soit le réglage du volume.
* WALKMAN est une marque déposée de Sony
Corporation.
Précautions
•Avant de mettre le système en marche, vérifiez si
la tension de fonctionnement est identique à celle
de l’alimentation secteur locale.
•Utiliser uniquement l’adaptateur secteur fourni à
l’exclusion de tout autre.
•Débrancher l’adaptateur de la prise murale après
avoir fait fonctionner le système sur le secteur, si
le système ne doit pas être utilisé pendant
longtemps. L’interrupteur POWER du haut-
parleur gauche n’éteint pas l’adaptateur secteur.
•Ne pas ouvrir le coffret. Faire appel à un
technicien qualifié uniquement.
•Ne pas installer le système près d’une source de
chaleur ou dans un endroit exposé au soleil, à
une poussière excessive, à l’humidité, à la pluie
ou à des chocs mécaniques.
•Si un solide ou un liquide pénètre à l’intérieur
d’un haut-parleur, débrancher l’adaptateur
d’alimentation secteur et faire vérifier le haut-
parleur par un technicien qualifié avant de le
remettre en service.
•Ne pas utiliser d’alcool, de benzine ou de diluant
pour nettoyer le coffret.
•Bien que ce système soit protégé contre les
champs magnétiques, ne pas laisser de cassettes
enregistrées, montres, cartes de crédit ou
disquettes à codage magnétique devant le
système pendant un longtemps.
•La plaque signalétique indiquant la tension de
fonctionnement, la consommation et autres
informations électriques, se trouve sur le côté de
la fiche de l’adaptateur secteur.
•Installer le système sur une surface plane et de
niveau pour éviter que le système ne tombe. Ne
pas placer d’objets de valeur à proximité.
Si l’image d’un téléviseur ou l’affichage d’un
moniteur sont déformés magnétiquement
Bien que ce système soit à blindage magnétique, il
peut arriver que l’image de certains téléviseurs/
écrans d’ordinateurs personnels soit déformée
magnétiquement. Dans ce cas, éteindre le
téléviseur/ordinateur, et attendre 15 à 30 minutes
avant de le remettre sous tension. Pour
l’ordinateur, prendre des mesures adéquates, telles
que la sauvegarde des données avant la mise hors
tension.
Si aucune amélioration n’est constatée, éloigner
le système du téléviseur/ordinateur. Par ailleurs,
vérifier qu’aucun objet contenant des aimants, tel
qu’un rack audio, meuble de téléviseur, jouets, etc.,
n’est fixé ou placé à proximité du téléviseur/
ordinateur. Ils pourraient provoquer une
distorsion magnétique de l’image suite à leur
interaction avec le système.
Pour toute question ou tout problème au sujet de
ce système non couverts dans ce mode d’emploi,
consulter le revendeur Sony le plus proche.
Connexions
(Voir fig. A)
Raccorder le haut-parleur gauche à l’appareil
source.
Quand le système est raccordé à la prise
monophonique d’une radio, etc., le son ne sort que
par le haut-parleur gauche. Dans ce cas, utiliser
l’adaptateur de fiche optionnel Sony PC-236HG.
Le son sortira des deux haut-parleurs.
Connexion à une prise de casque 6,35 mm
stéréo
Utiliser le cordon de liaison RK-G138HG.
Raccordement à une platine MD
(Voir fig. B)
Utiliser la prise INPUT 1 (prise INPUT pour le
SRS-Z750) du haut-parleur gauche pour le
raccordement à une platine MD.
Raccordement à un second
appareil
(SRS-Z750PC uniquement)
(Voir fig. C)
Utiliser la prise INPUT 2 du haut-parleur gauche
pour raccorder le haut-parleur à un autre appareil
source.
Remarque
Le SRS-Z750 n’est pas équipé de la prise INPUT 2.
Sources
d’alimentation
(Voir fig. D)
Une source d’alimentation secteur est requise
quand le système est utilisé.
Remarque
Ne pas brancher l’adaptateur secteur sur la prise DC IN
15V avec la fiche tournée vers le bas. La fiche pourrait être
endommagée et le haut-parleur être instable.
Remarque sur l’adaptateur secteur
N’utiliser que l’adaptateur secteur fourni, à
l’exclusion de tout autre.
Fonctionnement
(Voir fig. E)
1Tourner l’interrupteur POWER pour
mettre le système sous tension.
Le témoin POWER s’allume.
2Régler le volume avec la commande
VOLUME.
Remarque
• Mettre hors service la fonction MEGA BASS (Walkman)
ou BASS BOOST (Discman, etc.) car elle pourrait
provoquer une distortion du son.
• Quand deux appareils audio sont raccordés au système
et jouent en même temps, les deux sons sont mélangés et
sortent des haut-parleurs. Par conséquent, veiller à
mettre l’appareil qui n’est pas utilisé hors tension
(SRS-Z750PC uniquement).
Après avoir fini d’écouter, tourner l’interrupteur
POWER pour mettre le système hors tension. Le
témoin POWER s’éteint.
Spécifications
Section amplificateur
Puissance de sortie 7,5 W + 7,5 W
Impédance d’entrée 4,7 kilohms (à 1 kHz)
Entrée Minifiche stéréo (INPUT)
(SRS-Z750)
Minifiche stéréo ×2 (INPUT 1, 2)
(SRS-Z750PC)
Section haut-parleurs
Système Pleine gamme, bass reflex
Haut-parleur Blindage magnétique ø 65 mm
(2 5/8po.)
Impédance nominale 8 ohms
Puissance d’entrée nominale
7,5 W
Généralités
Alimentation Adaptateur d’alimentation secteur
Sony fourni 15 V CC (haut-parleur
gauche uniquement)
Dimensions Env. 90 ×165 ×155 mm (l/h/p)
(3 5/8×6 1/2×6 1/8po.) parties
saillantes et commandes comprises
Poids Haut-parleur gauche: Env. 850 g
(1 li. 14 on.)
Haut-parleur droit: Env. 750 g
(1 li. 10 on.)
Accessoires fournis Adaptateur secteur (1)
Cordon de liaison (minifiche stéréo
˜minifiche stéréo) (1)
Accessoires en option Adaptateur de fiche PC-236HG
Cordon de liaison RK-G138HG
La conception et les spécifications sont modifiables sans
préavis.
La marque CE de l’appareil n’est valide que pour les
produits commercialisés dans l’Union Européenne.
A
D
C
Where purchased
Canada
European countries
Other countries
Operating voltage
120 V AC, 60 Hz
230 V AC, 50 Hz
•110 – 120 V AC,
50/60Hz
•220 – 230 V AC, 50 Hz
Polarité de la fiche
B
Polarity of the plug
Right speaker
(front)
Haut-parleur
droit (avant)
Left speaker
(front)
Haut-parleur
gauche (avant)
Power indicator
Témoin
d’alimentation
Left speaker (rear)
Haut-parleur gauche (arrière)
DC IN 15V
AC power adaptor (supplied)
Adaptateur secteur (fourni) to a wall outlet
à une prise murale
to an audio output
terminals (line - level
output jacks)
à des bornes de sortie
audio (prises de sortie
de niveau en ligne)
RK-G129HG
(not supplied)
(non fourni)
INPUT 2 TV
Téléviseur
Connecting cord (supplied)
Cordon de liaison (fourni)
INPUT 1 MD station
Platine MD
ACTIVE
SPEAKER OUT
Right speaker
(rear)
Haut-parleur droit
(arrière)
Left speaker
(rear)
Haut-parleur
gauche (arrière)
R OUT
to a headphones jack
(stereo mini jack)
à une prise casque
(miniprise stéréo)
Connecting cord (supplied)
Cordon de liaison (fourni)
INPUT 1 jacks
prises INPUT 1
Discman, MD, WALKMAN*,
Personal computer, etc.
Discman, lecteur-
enregistreur MD,
WALKMAN*, ordinateur
personnel, etc.
SRS-Z750PC only
SRS-Z750PC uniquement
1 2
Lieu d’achat
Canada
Pays d’Europe
Autres pays
Tension de fonctionnement
secteur 120 V, 60 Hz
secteur 230 V, 50 Hz
•secteur 110 – 120 V,
50/60 Hz
•secteur 220 – 230 V, 50 Hz

SRS-Z750/Z750PC.3-864-433-32.EFGS Page 2
SRS-Z750/Z750PC.3-864-433-32.EFGS Page 2
Deutsch Español
E
A
C
Lesen Sie diese Anleitung sorgfältig durch und
bewahren Sie sie zum späteren Nachschlagen gut
auf.
Über diese Bedienungsanleitung
Die Anweisungen in dieser Bedienungsanleitung
beziehen sich auf die Modelle SRS-Z750 und
SRS-Z750PC.
Bevor Sie die Anleitung lesen, prüfen Sie bitte die
Modellnummer Ihres Geräts.
In den Abbildungen wird das Modell SRS-Z750PC
gezeigt.
VORSICHT
Um Feuergefahr und die Gefahr eines elektrischen
Schlages zu vermeiden, darf das Gerät weder
Regen noch Feuchtigkeit ausgesetzt werden.
Um einen elektrischen Schlag zu vermeiden, darf
das Gehäuse nicht geöffnet werden. Überlassen Sie
Wartungsarbeiten stets nur einem Fachmann.
Besondere Merkmale
Das Sony Kompakt-Lautsprechersystem
SRS-Z750/Z750PC besitzt einen eingebauten
Verstärker und ermöglicht den direkten Anschluß
eines Discman, WALKMAN* usw.
•Neu entwickelte Σ-Magnetschaltung
reproduziert kräftige Bässe, die man sich von der
äußeren Erscheinung her nicht vorstellen kann.
•Ausgangsleistung 7,5 W + 7,5 W.
•Die Schaltungen MEGA BASS und IBB
(Intelligente Bassanhebung) erlauben kräftige
Tiefen ungeachtet der Lautstärkeneinstellung.
* WALKMAN ist ein eingetragenes Warenzeichen
der Sony Corporation.
Zur besonderen
Beachtung
•Vergewissern Sie sich vor der Inbetriebnahme
des Systems, daß die Betriebsspannung mit der
örtlichen Netzspannung übereinstimmt.
•Verwenden Sie nur den mitgelieferten
Netzadapter. Ein anderer Netzadapter darf nicht
verwendet werden.
•Trennen Sie bei längerer Nichtverwendung den
Netzadapter von der Wandsteckdose ab. Durch
den POWER-Schalter des linken Lautsprechers
wird der Netzadapter nicht ausgeschaltet.
•Öffnen Sie nicht das Gehäuse; überlassen Sie
Wartungsarbeiten stets nur einem Fachmann.
•Stellen Sie das System nicht in die Nähe von
Wärmequellen und auch nicht an Plätze, die
direktem Sonnenlicht, starker Staubentwicklung,
Feuchtigkeit, Regen oder mechanischen Stößen
ausgesetzt sind.
•Sollte ein fester Gegenstand oder Flüssigkeit in
einen Lautsprecher gelangen, trennen Sie den
Netzadapter ab und lassen Sie den Lautsprecher
von einem Fachmann überprüfen, bevor Sie ihn
weiterverwenden.
•Verwenden Sie zur Reinigung des Gehäuses
keinen Alkohol, Benzin oder Verdünner.
•Trotz der abgeschirmten Auslegung der
Lautsprechermagneten sollten keine Tonbänder,
Disketten, Magnetkarten usw. für längere Zeit in
unmittelbarer Nähe der Lautsprecher verbleiben.
•Das Typenschild mit Angabe der
Betriebsspannung, der Leistungsaufnahme usw.
Befindet sich an der Seite des
Netzadaptersteckers.
•Stellen Sie das Lautsprechersystem auf einer
flachen, ebenen Fläche auf, um zu verhindern
daß das Gerät umkippt oder herunterfällt.
Bewahren Sie keine wertvollen Gegenstände in
der Nähe des Geräts auf.
Im Falle magnetischer Störungen eines TV-
Bildes oder Monitorbilds
Trotz der magnetischen Abschirmung der
Lautsprecher kann es u.U. zu einer magnetischen
Verzerrung auf einem in der Nähe aufgestellten
TV- oder Computer-Monitors kommen. Schalten
Sie in einem solchen Fall den Fernseher bzw.
Monitor aus und nach ca. 15 bis 30 Minuten wieder
ein. Im Falle eines Computer-Systems sollten Sie
vorher die Daten sichern.
Wenn das nichts hilft, vergrößern Sie den
Abstand zwischen Fernseher bzw. Computer-
System und Lautsprechern. Halten Sie auch
sonstige Anlagen von Fernsehern und Computer-
Systemen fern, die Magneten enthalten (z.B.
Audio-Racks, TV-Gestelle, Spielzeug usw.).
Bei weiterführenden Fragen wenden Sie sich bitte
an den nächsten Sony Händler.
Anschluß
(Siehe Abb. A)
Schließen Sie den linken Lautsprecher an der
Signalquelle an.
Wenn die Lautsprecher an einer Mono-Buchse
eines Radios usw. angeschlossen sind, ist das
Tonsignal möglicherweise nur über den linken
Lautsprecher zu hören. Verwenden Sie in einem
solchen Fall den getrennt erhältlichen Sony
Netzadapter PC-236HG. Mit diesem Adapter ist
der Ton über beide Lautsprecher zu hören.
Anschluß an eine Stereo-Klinken-
Kopfhörerbuchse
Verwenden Sie hierzu das Verbindungskabel RK-
G138HG (beides Sonderzubehör).
Anschluß an eine MD-Station
(Siehe Abb. B)
Verwenden Sie die Buchse INPUT 1 (INPUT-
Buchse beim SRS-Z750) an der linken Box beim
Anschluß an eine MD-Station.
Anschließen an ein zweites
Gerät (nur SRS-Z750PC)
(Siehe Abb. C)
An die INPUT 2-Buchse des linken Lautsprechers
kann eine weitere Signalquelle angeschlossen
werden.
Hinweis
Das Modell SRS-Z750 ist nicht mit der Buchse
INPUT 2 ausgestattet.
Stromquellen
(Siehe Abb. D)
Das System kann nur über Netzstrom betrieben
werden.
Hinweis
Nicht den Netzadapter mit der Kabelseite nach oben
weisend in die Buchse DC IN 15V einstecken. Dadurch
kann der Stecker beschädigt werden, und das Gerät
könnte instabil arbeiten.
Hinweis zum Netzadapter
Verwenden Sie nur den mitgelieferten
Netzadapter; ein anderer Netzadapter darf nicht
verwendet werden.
Betrieb
(Siehe Abb. E)
1Drücken Sie den POWER-Schalter zum
Einschalten des Systems.
Die POWER-Anzeige leuchtet auf.
2Stellen Sie die Lautstärke mit dem
VOLUME-Regler ein.
Hinweis
•Schalten Sie die Funktionen MEGA BASS (Walkman)
oder BASS BOOST (Discman etc.) aus, da diese
Klangverzerrung verursachen können.
•Wenn zwei Audiogeräte an das Gerät angeschlossen
werden und beide gleichzeitig betrieben werden können
beide Tonsignale gemischt von den Lautsprechern
ausgegeben werden. Deshalb muß die nicht benötigte
Tonquelle immer ausgeschaltet werden.
(nur SRS-Z750PC)
Nach dem Hören stellen Sie den POWER-Schalter
in Aus-Stellung, um das System auszuschalten.
Die POWER-Anzeige erlischt.
Technische Daten
Verstärkerteil
Ausgangsleistung 7,5 W + 7,5 W
Eingangsimpedanz 4,7 kOhm (bei 1 kHz)
Eingang Stereo-Minibuchse (INPUT)
(SRS-Z750)
Stereo-Minibuchsen (INPUT 1, 2)
(SRS-Z750PC)
Lautsprecherteil
System Vollbereich, Baßreflex
Bestückung ø 65 mm, magnetisch abgeschirmt
Nennimpedanz 8 Ohm
Nenneingangsleistung7,5 W
Allgemeine Daten
Stromversorgung 15 V Gleichspannung mitgelieferter
Sony-Netzadapter
(nur linker Lautsprecher)
Abmessungen ca. 90 ×165 ×155 mm (B/H/T)
einschließlich hervorstehende Teile
und Bedienelemente
Gewicht Linker Lautsprecher: Ca. 850 g
Rechter Lautsprecher: Ca. 750 g
Mitgeliefertes ZubehörNetzadapter (1)
Verbindungskabel (Stereo-
Ministecker ˜Stereo-
Ministecker) (1)
Sonderzubehör Steckeradapter PC-236HG
Verbindungskabel RK-G138HG
Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.
Die CE-Marke hat nur in der EG Gültigkeit.
Conexión
(Consulte la fig. A)
Conecte el altavoz izquierdo al equipo fuente.
Cuando conecte el sistema a una toma monoaural
de una radio, etc., es posible que el sonido salga
solamente a través del altavoz izquierdo. En tal
caso, utilice un adaptador de clavija PC-236HG
Sony opcional. El sonido saldrá a través de ambos
altavoces.
Conexión a una toma para auriculares
telefónica estéreo
Emplee un cable conector RK-G138HG opcional.
Conexión a una estación de
minidiscos (consulte la fig. B)
Para realizar la conexión a una estación de
minidiscos, utilice la toma INPUT 1 (INPUT para
el SRS-Z750) del altavoz izquierdo.
Conexión a un segundo equipo
(SRS-Z750PC solamente)
(Consulte la fig. C)
Para la conexión a otro equipo fuente, utilice la
toma INPUT 2 del altavoz izquierdo.
Nota
El SRS-Z750 no dispone de toma INPUT 2.
Alimentación
(Consulte la fig. D)
Para utilizar el sistema tendrá que usar la corriente
de la red.
Nota
No enchufe el adaptador de alimentación de CA a la toma
DC IN 15V con el cable encarado hacia arriba.
Si lo hiciese, podría dañar la clavija y la unidad quedaría
inestable.
Nota sobre el adaptador de alimentación de
CA
Utilice solamente el adaptador de alimentación de
CA suministrado. No utilice ningún otro tipo de
adaptador de alimentación de CA.
Forma de empleo
(Consulte la fig. E)
1Gire el interrruptor POWER para
conectar la alimentación del sistema.
Se encenderá el indicador POWER.
2Ajuste el volumen con el control
VOLUME.
Notas
•Desactive la función MEGA BASS (Walkman) o BASS
BOOST (Discman, etc.), ya que podría distorsionar el
sonido.
•Cuando conecte dos equipos de audio a la unidad y los
ponga en reproducción al mismo tiempo, los sonidos de
ambos se mezclarán y saldrán a través de los altavoces.
Por lo tanto, cerciórese de desconectar la alimentación
de cualquiera de los equipos que no vaya a utilizar.
(SRS-Z750PC solamente)
Después de la escucha, gire el interruptor POWER
para desconectar la alimentación del sitema. El
indicador POWER se apagará.
Especificaciones
Sección del amplificador
Salida de potencia 7,5 W + 7,5 W
Impedancia de entrada4,7 kiloohmios (a 1 kHz)
Entradas Minitoma estéreo (INPUT)
(SRS-Z750)
Minitomas estéreo (INPUT 1, 2)
(SRS-Z750PC)
Sección de los altavoces
Sistema Gama completa, tipo reflector de
graves
Altavoces Magnéticamente apantallados,
ø 65 mm
Impedancia nominal 8 ohmios
Potencia nominal de entrada
7,5 W
Generales
Alimentación 15 V CC con el adaptador de
alimentación de CA Sony
suministrado (altavoz izquierdo
solamente)
Dimensiones Aprox. 90 ×165 ×155 mm (an/al/
prf) incluyendo partes y controles
salientes
Masa Altavoz izquierdo: Aprox. 850 g
Altavoz derecho: Aprox. 750 g
Accesorios suministrados
Adaptador de alimentación de CA
(1)
Cable conector (miniclavija estéreo
˜miniclavija estéreo) (1)
Accesorios opcionales Adaptador de clavija PC-236HG
Cable conector RK-G138HG
Diseño y especificaciones sujetos a cambio sin previo
aviso.
La marca CE de la unidad solamente será válida para
productos vendidos en la Unión Europea.
Antes de utilizar la unidad, lea este manual
detenidamente y consérvelo para futuras
referencias.
Acerca de este manual
Las instrucciones de este manual son para el
SRS-Z750 y el SRS-Z750PC.
Antes de comenzar a leerlo, compruebe el número
de su modelo.
El SRS-Z750PC es el utilizado para fines de
ilustración.
ADVERTENCIA
Para evitar incendios o el riesgo de electrocución,
no exponga la unidad a la lluvia ni a la humedad.
Para evitar descargas eléctricas, no abra la unidad.
En caso de avería, solicite los servicios de personal
cualificado.
Características
El SRS-Z7500/Z750PC es un sistema de altavoces
compacto, tamaño bolsillo, con un amplificador de
potencia incorporado. El sistema podrá conectarse
a un Discman, un WALKMAN* con auriculares
estéreo, una estación de minidiscos, etc.
•Circuito magnético de tipo Σ, recientemente
desarrollado, que reproduce graves potentes
inimaginables por su aspecto.
•Salida de potencia de 7,5 W + 7,5 W
•El circuito MEGA BASS e IBB (refuerzo de graves
inteligente) le permite obtener graves potentes
independientemente del volumen del sonido.
* WALKMAN es marca registrada de Sony
Corporation.
Precauciones
•Antes de utilizar le sistema, compruebe si la
tensión de alimentación del mismo es idéntica a
la de la red local.
•Utilice solamente el adaptador de alimentación
de CA suministrado. No use ningún otro
adaptador de alimentación de CA.
•Después de haber alimentado el sistema con el
adaptador de alimentación de CA, desconecte
éste de la toma de la red cuando no vaya a
utilizar el sistema durante mucho tiempo. El
interruptor POWER del altavoz izquierdo no
desconectará el adaptador de alimentación de
CA.
•No abra las cajas acústicas. En caso de avería
solicite los servicios de personal cualificado.
•No deje el sistema cerca de fuentes térmicas, ni
en lugares sometidos a la luz directa, polvo
excesivo, humedad, lluvia, ni choques.
•Si dentro del sistema cae algún objeto sólido o
líquido, desconecte el adaptador de alimentación
de CA y haga que sea revisado por personal
cualificado.
•No emplee alcohol, bencina, ni diluidor de
pintura para limpiar las cajas acústicas.
•Aunque este sistema está magnéticamente
apantallado, no deje sus cintas grabadas, relojes,
tarjetas de crédito, ni discos floppy, porque
poseen codificación magnética, delante del
sistema durante largos períodos de tiempo.
•La placa de características en la que se indica la
tensión de alimentación, el consumo, etc., se
encuentra debajo del enchufe del adaptador de
alimentación de CA.
•Instale el sistema sobre una superficie plana y
nivelada para evitar que se caiga. No coloque
objetos de valor cerca del sistema.
Si la imagen del televisor o del monitor
aparece distorsionada debido al magnetismo
Aunque este sistema tiene está magnéticamente
apantallado, a veces las imágenes de algunos
televisores/monitores de ordenadores personales
pueden verse distorsionadas por el magnetismo.
En estos casos, desconecte una vez el televisor/
ordenador personal y vuelva a conectarla después
de 15 a 30 minutos. En el caso de un ordenador
personal, tome las precauciones del caso, para no
perder datos importantes.
Si esto no parece solucionar el problema, instale
el sistema alejado del televisor/ordenador
personal. No acerque objetos que contengan
imanes cerca del televisor/ordenador personal, un
mueble de audio o mesa de TV, juguetes, etc. La
distorsión de las imágenes puede deberse a la
combinación de estos imanes con el efecto del
sistema.
Si tiene alguna pregunta o problema en relación
con su sistema que no pueda resolver este manual,
póngase en contacto con su proveedor Sony.
D
Linker Lautsprecher (Rückseite)
Altavoz izquierdo (parte posterior)
DC IN 15 V
Netzadapter (mitgeliefert)
Adaptador de alimentación
de CA (suministrado)
an eine Wandsteckdose
a una toma de la red
Rechter Lautsprecher
(Rückseite)
Altavoz derecho
(trasero)
Linker Lautsprecher
(Rückseite)
Altavoz izquierdo
(trasero)
R OUT
an Kopfhörerbuchse
(Stereo-Minibuchse)
a la toma para
auriculares (minitoma
estéreo)
Verbindungskabel (mitgeliefert)
Cable conector (suministrado)
INPUT 1-Buchse
Tomas INPUT 1
Discman, MD, WALKMAN*,
Personalcomputer, usw.
Discman, reproductor de
minidiscos, WALKMAN*,
Ordenador personal, etc.
Polaridad de la clavija
an Audioausgänge
(Line-Ausgänge)
a los terminales de
salida de audio
(tomas de salida de
nivel de línea)
RK-G129HG
(nicht mitgeliefert)
(no suministrado)
INPUT 2 Fernsehgerät
Televisor
Rechter Lautsprecher
(Vorderseite)
Altavoz derecho
(delantero)
Linker Lautsprecher
(Vorderseite)
Altavoz izquierdo
(delantero)
Netzanzeige
Indicador de
alimentación
B
ACTIVE SPEAKER
OUT
Verbindungskabel (mitgeliefert)
Cable conector (suministrado)
INPUT 1 MD-Station
Estación de minidiscos
Lugar de adquisición
Canadá
Europa
Otros países
Tensión de alimentación
120 V CA, 60 Hz
230 V CA, 50 Hz
•110 – 120 V CA,
50/60 Hz
•220 – 230 V CA, 50 Hz
Steckerpolarität
Land
Kanada
Europa
Andere Länder
Betriebsspannung
120 V Wechselspannung,
60 Hz
230 V Wechselspannung,
50 Hz
•110 – 120 V
Wechselspannung,
50/60 Hz
•220 – 230 V
Wechselspannung, 50 Hz
nur SRS-Z750PC
SRS-Z750PC solamente
1 2
