Sony SB-V60S - Auto Switcher AV Selector User manual

AV Selector
2-177-408-11 (1)
Operating Instructions
Mode d’emploi
Manual de instrucciones
©2005 Sony Corporation Printed in China
SB-V60S
For the customers in the USA
Owner’s Record
The model and serial numbers are located on the bottom.
Record the serial number in the space provided below. Refer to them
whenever you call upon your Sony dealer regarding this product.
Model No. SB-V60S
Serial No.

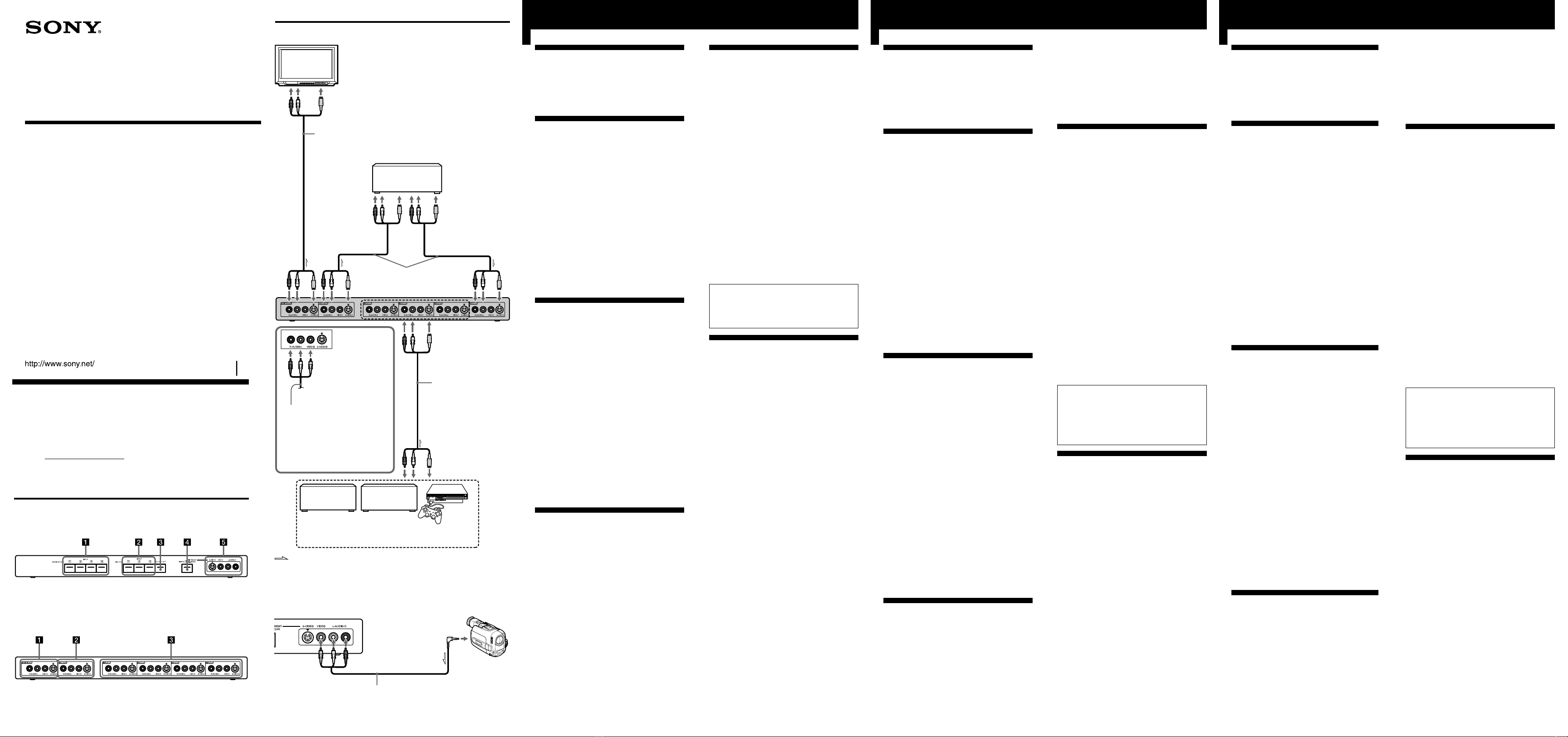

A
Front panel / Panneau avant / Panel frontal
Rear panel / Panneau arrière / Panel posterior
B
WARNING
To prevent fire or shock hazard, do not expose
the unit to rain or moisture.
To avoid electrical shock, do not open the
cabinet.
Refer servicing to qualified personnel only.
Before using the AV selector
On recording
Before starting to record, test the recording
function to make sure the picture and sound are
recorded without any problems.
No guarantee for lost or damaged contents
Compensation for the recording contents cannot be
provided, even if recording or playback is not
possible due to a malfunction of a camcorder,
storage media, etc.
Copyrights
Television programs, films, videotapes, and other
materials may be copyrighted. Unauthorized
recording of such materials may be contrary to
copyright laws.
Copy guard function
Programs received through an external tuner may
contain copy protection signals (copy guard
function) and as such may not be recordable.
Precautions
Notes on use
• Connect the plug securely. Incorrect connection may
cause noise or picture blur.
• To disconnect the cable, grasp the plug itself; never
pull the cable.
•If you place the unit on a TV, interference may occur.
In this case, adjust cable layout. If the problem
persists, move the unit.
•Do not install the unit at an inclined position.
• When connecting AV cables, take care to lay them
out so that they are not tripped over.
•Refer to the Operating Instructions of the device that
is to be connected.
Cleaning the cabinet of the main unit
Lightly wipe the cabinet with a soft, dry cloth. If the
cabinet is badly soiled, wipe with a soft cloth
moistened with a mild, diluted detergent, then wipe
off any remaining moisture with a soft, dry cloth.
If you use a chemical cloth, follow its instructions.
To avoid damage to the unit's surface, observe the
following:
–Do not use alcohol, thinner or benzine.
– Do not spray insecticide or hair spray on the unit.
–Do not leave in contact with chemical based
materials, such as insecticide, rubber, or vinyl.
Features
The unit is an AV selector equipped with 4 inputs
and 2 outputs.
•All inputs and outputs equipped with the S-
VIDEO jacks (S-VIDEO/VIDEO/AUDIO-L/
AUDIO-R)
INPUT ×4: for playback devices, such as Satellite
receiver or DVD player, etc.
(INPUT3 is switchable between the front and
rear panel)
MONITOR OUT ×1: for display device, such as
TV, etc.
REC OUT ×1: for recording device, such as VCR,
DVD/HDD recorder, etc.
•Convenient front input jacks to connect portable
devices, such as a camcorder, etc.
•Outputs two signals to two devices
simultaneously.
•Slim design: allows you to install the unit in a
narrow space.
•Ergonomic front panel design.
•Passive type – requires no power supply.
Locating the Parts and
Controls (see fig. A)
Front panel
1INPUT SELECT buttons for MONITOR OUT
Press one of the INPUT 1- 4buttons to select
the input to be output to MONITOR OUT for
displaying on a TV or monitor, etc.
2INPUT SELECT buttons for REC OUT
Press one of the INPUT 1- 3buttons to select
the input to be output to MONITOR OUT for
recording to a DVD/HDD recorder or VCR, etc.
3REC OUT OFF button
Turn off all INPUT SELECT buttons for REC
OUT.
4INPUT 3FRONT/REAR button
Switches the effective INPUT3 jack between the
rear and front panels.
5INPUT3 jack
S-VIDEO / VIDEO / AUDIO-L / AUDIO-R
Connect to the output jacks of a video game or
camcorder.
Rear panel
1MONITOR OUT jack
S-VIDEO / VIDEO / AUDIO-L / AUDIO-R
2REC OUT jack
S-VIDEO / VIDEO / AUDIO-L / AUDIO-R
3INPUT 1 - 4 jacks
S-VIDEO / VIDEO / AUDIO-L / AUDIO-R
How to use the supplied labels
To determine which device is connected where
without checking the rear panel, put labels on the
front panel of the unit. You can use plain labels
marked with an oil-based ink pen.
Connections (see fig. B)
Connect a TV, monitor, VCR, DVD/HDD recorder,
satellite receiver, etc. to the unit by Video/Audio
cables (not supplied).
If the device to be connected has an S-VIDEO jack,
you can use an S-Video cable for improved picture
quality.
Notes
• Connect the devices to the wall outlet after
connecting the devices to the unit.
•S-video signal will only be output if connected to the
S-VIDEO jack with an S-Video cable.
Connection example
1Connect the input jack of a display
device to the MONITOR OUT jack of the
unit.
2Connect the input jack of a recording
device to the REC OUT jack of the unit.
3Connect the output jack of the
connected recording device to the
INPUT4 jack of the unit.
4Connect the output jacks of playback
devices to the INPUT1 - 3 jacks of the
unit.
English Français Español
AVERTISSEMENT
Pour éviter tout risque d'incendie ou
d’électrocution, préserver cet appareil de la
pluie ou de l’humidité.
Pour éviter tout risque de décharge électrique,
il est recommandé de ne pas ouvrir le boîtier.
Ne confier son entretien qu’à une personne
qualifiée.
Avant d’utiliser le sélecteur
AV (audio et vidéo)
À propos de l’enregistrement
Avant de commencer l’enregistrement, testez la
fonction d’enregistrement afin de vous assurer que
l’image et le son sont enregistrés sans problème.
Aucune garantie en cas de perte ou
d’endommagement des données
Aucune compensation ne pourra être accordée
même si l’enregistrement ou la lecture est rendue
impossible en raison d’un problème de
fonctionnement d’un caméscope, d’un support de
stockage, etc.
Droits d’auteur
Les programmes télévisés, les films, les cassettes
vidéo et les autres données peuvent être protégés
par des droits d’auteur. Un enregistrement non
autorisé de telles données peut être contraire aux
lois sur la protection des droits d’auteur.
Fonction anti-copie
Les programmes reçus au moyen d’un tuner
externe peuvent contenir des signaux de protection
contre la copie (fonction anti-copie) et il est
possible qu’ils ne puissent pas être enregistrés.
Précautions
Remarques sur l’utilisation
•Branchez correctement la fiche. Un raccordement
incorrect risque de générer des interférences ou des
images floues.
•Pour déconnecter le câble, saisissez la fiche elle-
même, ne tirez jamais sur le câble.
•Si vous placez l’appareil sur un téléviseur, des
interférences risquent de se produire. En pareil cas,
ajustez la disposition du câble. Si le problème
persiste, déplacez l’appareil.
•N’installez pas l’appareil en position inclinée.
•Lors du raccordement des câbles vidéo/audio,
veillez à les disposer de sorte à ce que personne ne
puisse trébucher dessus.
•Reportez-vous au Mode d’emploi de l’équipement à
raccorder.
Nettoyage du boîtier de l’appareil principal
Essuyez doucement le boîtier avec un chiffon doux et
sec. Si le boîtier est très sale, essuyez-le avec un chiffon
doux imbibé d’un détergent doux dilué, puis essuyez
l’humidité résiduelle avec un chiffon doux et sec.
Si vous utilisez une lingette, suivez les instructions s’y
rapportant.
Pour éviter d’endommager la surface de l’appareil,
respectez les indications suivantes :
–N’utilisez ni alcool, ni diluant, ni essence.
– Ne vaporisez ni insecticide, ni laque sur l’appareil.
–Ne laissez pas l’appareil en contact avec des
matériaux issus de composés chimiques comme des
insecticides, du caoutchouc ou du vinyle.
Fonctions
Cet appareil est un sélecteur AV (audio et vidéo)
doté de 4 entrées et 2 sorties.
•Toutes les entrées et sorties sont dotées de prises
S-VIDEO (S-VIDEO/VIDEO/AUDIO-L/AUDIO-R)
INPUT ×4 : pour les équipements de lecture, tels
qu’un récepteur satellite ou un lecteur DVD, etc.
(Il est possible de commuter INPUT3 entre la face
avant et la face arrière.)
MONITOR OUT ×1 : pour les équipements
d’affichage, tels qu’un téléviseur, etc.
REC OUT ×1 : pour les équipements
d’enregistrement, tels que les magnétoscopes, les
enregistreurs DVD/HDD, etc.
AVISO
Para evitar el riesgo de incendios y descargas
eléctricas, no exponga la unidad a la lluvia ni a
la humedad.
Para evitar una descarga eléctrica, no abra la
unidad. Solicite asistencia técnica únicamente a
personal especializado.
Antes de utilizar el selector
de AV
Acerca de la grabación
Antes de comenzar a grabar, pruebe las funciones
de grabación para asegurarse de que la imagen y
el sonido se graban sin problemas.
No se ofrece ninguna garantía por la pérdida
de contenido o los daños causados en éste
No se ofrecerá compensación alguna por el
contenido de las grabaciones, aunque la grabación
o la reproducción no sean posibles a causa del mal
funcionamiento de la videocámara, de los
soportes de almacenamiento, etc.
Derechos de autor
Los programas de televisión, las películas, las cintas
de vídeo y demás materiales pueden estar
protegidos por las leyes de derechos de autor. La
grabación no autorizada de tales materiales puede
ir en contra de las leyes sobre los derechos de autor.
Función Copy guard (protección de copia)
Los programas recibidos mediante un sintonizador
externo pueden contener señales de protección contra
copia ilegítima (función de protección de copia), por
lo que es posible que no se puedan grabar.
Precauciones
Notas sobre el uso
• Conecte firmemente la clavija. Una conexión incorrecta
podría ocasionar ruido o una imagen borrosa.
•Para desconectar el cable, tire de la clavija, nunca
del cable.
•Si coloca la unidad sobre un televisor, es posible
que se produzcan interferencias. En tal caso, ajuste
la disposición de los cables. Si el problema persiste,
cambie la unidad de lugar.
•No instale la unidad en posición inclinada.
•Cuando conecte los cables de AV, procure
disponerlos de forma que no los pueda pisar.
•Consulte el manual de instrucciones del dispositivo
que desea conectar.
Limpieza de la carcasa de la unidad principal
Limpie cuidadosamente la carcasa con un paño suave
y seco. Si la carcasa está muy sucia, límpiela con un
paño suave humedecido con un detergente neutro
diluido y, a continuación, seque cualquier resto de
humedad con un paño suave y seco.
Si utiliza un paño con productos químicos, siga las
instrucciones de este producto.
Para evitar que la superficie de la unidad resulte
dañada, cumpla las indicaciones siguientes:
–No utilice alcohol, diluyentes ni bencina.
–No rocíe aerosoles insecticidas ni laca para el
cabello en la unidad.
–No permita que la unidad entre en contacto con
materiales químicos como, por ejemplo, insecticidas
o productos de caucho o vinilo.
Características
Esta unidad es un selector de AV equipado con 4
entradas y 2 salidas.
•Todas las entradas y salidas cuentan con tomas
de S-VIDEO (S-VIDEO/VIDEO/AUDIO-L/
AUDIO-R)
INPUT ×4: para dispositivos de reproducción,
como un receptor de satélite o un reproductor
de DVD, etc.
(INPUT3 es intercambiable entre el panel frontal
y el posterior)
MONITOR OUT ×1: para pantallas o monitores
como, por ejemplo, un televisor, etc.
REC OUT ×1: para dispositivos de grabación
como, por ejemplo, videograbadoras,
grabadoras de DVD/HDD, etc.
•Tomas de entrada frontales que permiten
conectar cómodamente dispositivos portátiles,
como por ejemplo una videocámara.
•Capaz de emitir dos señales simultáneas a dos
dispositivos distintos.
•Diseño fino, que permite instalar la unidad en
espacios estrechos.
•Diseño ergonómico del panel frontal.
•Tipo pasivo. No requiere alimentación.
Conexión de la fuente de
alimentación
(consulte la fig. A)
Panel frontal
1Botones INPUT SELECT de MONITOR OUT
Pulse uno de los botones INPUT 1- 4para
seleccionar la entrada que se emitirá en
MONITOR OUT para visualizarla en un televisor,
monitor, etc.
2Botones INPUT SELECT de REC OUT
Pulse uno de los botones INPUT 1- 3para
seleccionar la entrada que se emitirá en
MONITOR OUT para la grabación en una
grabadora DVD/HDD, una videograbadora, etc.
3Botón REC OUT OFF
Desactiva todos los botones INPUT SELECT de
REC OUT.
4Botón INPUT 3FRONT/REAR
Alterna la toma INPUT3 efectiva entre el panel
posterior y el frontal.
5Toma INPUT3
S-VIDEO / VIDEO / AUDIO-L / AUDIO-R
Conexión a las tomas de salida de un videojuego
o una videocámara.
Panel posterior
1Toma MONITOR OUT
S-VIDEO / VIDEO / AUDIO-L / AUDIO-R
2Toma REC OUT
S-VIDEO / VIDEO / AUDIO-L / AUDIO-R
3Tomas INPUT 1 - 4
S-VIDEO / VIDEO / AUDIO-L / AUDIO-R
Cómo utilizar las etiquetas suministradas
Para determinar qué dispositivo se conecta a
cada toma sin tener que revisar el panel
posterior, coloque etiquetas en el panel frontal de
la unidad. Puede utilizar etiquetas en blanco
marcadas con un rotulador de tinta basada en
aceite.
Conexiones (consulte la fig. B)
Conecte un televisor, un monitor, una
videograbadora, una grabadora de DVD/HDD o
un receptor de satélite, entre otros dispositivos, a
la unidad mediante los cables de vídeo/audio (no
suministrados).
Si el dispositivo que desea conectar cuenta con una
toma S-VIDEO, puede emplear un cable de S-
Vídeo para obtener una mejor calidad de imagen.
Notas
•Conecte los dispositivos a la toma de pared después
de conectarlos a la unidad.
• La señal de S-vídeo sólo se emitirá si se conecta a la
toma de S-VIDEO con un cable de S-Vídeo.
Ejemplo de conexión
1Conexión de la toma de entrada de un
televisor o monitor a la toma MONITOR
OUT de la unidad.
2Conexión de la toma de entrada de un
dispositivo de grabación a la toma REC
OUT de la unidad.
3Conexión de la toma de salida del
dispositivo de grabación conectado a la
toma INPUT4 de la unidad.
4Conexión de las tomas de salida de los
dispositivos de reproducción a las
tomas INPUT1 - 3 de la unidad.
Front panel / Panneau avant / Panel frontal
TV /
Téléviseur /
Televisor
VCR, etc. /
Magnétoscope, etc. /
VCR, etc.
Satellite Receiver /
Récepteur satellite /
Receptor de satélite
DVD player /
Lecteur DVD /
Reproductor de DVD
Video game /
Console de jeux vidéo /
Videojuegos
Playback device
Équipement de lecture
Dispositivo de reproducción
Display device
Équipement d’affichage
Dispositivo de visualización
S-Video/Audio cable (not supplied)
Câble S-Vidéo/Audio (non fourni)
Cable S-Vídeo/Audio (no suministrado)
Recording device
Équipement
d’enregistrement
Dispositivo de grabación
S-Video/Audio cable (not supplied)
Câble S-Vidéo/Audio (non fourni)
Cable S-Vídeo/Audio (no suministrado)
To INPUT jack
vers la prise INPUT
a la toma INPUT
To OUTPUT jack
vers la prise OUTPUT
a la toma OUTPUT
To INPUT jack
vers la prise INPUT
a la toma INPUT
1
23
S-Video/Audio cable (not
supplied)
Câble S-Vidéo/Audio (non
fourni)
Cable S-Vídeo/Audio (no
suministrado)
4
To OUTPUT jack
vers la prise OUTPUT
a la toma OUTPUT
Video/Audio
cable (not
supplied)
Câble Vidéo/
Audio (non
fourni)
Cable Vídeo/
Audio (no
suministrado)
When you do not use the
S-VIDEO jack, use the
VIDEO jack with a video
cable instead of an S-
Video cable.
Lorsque vous n’utilisez
pas la prise S-VIDEO,
utilisez la prise VIDEO
avec un câble vidéo au
lieu d’un câble
S-Vidéo.
Cuando no utilice la toma
S-VIDEO, utilice la toma
VIDEO con un cable de
vídeo en lugar de un
cable S-Vídeo.
Video/Audio cable (not supplied)
Câble Vidéo/Audio (non fourni)
Cable Vídeo/Audio (no suministrado)
Camcorder, etc.
Caméscope, etc.
Videocámara, etc.
To OUTPUT jack
vers la prise OUTPUT
a la toma OUTPUT
: Signal flow / sens du signal / flujo de la señal
•Les prises d’entrée de la face avant sont pratiques
pour connecter des appareils portatifs, tels que
les caméscopes, etc.
•Émet simultanément deux signaux vers deux
équipements.
•Conception compacte permettant d’installer
l’appareil dans un espace étroit.
•Panneau avant ergonomique.
•Type passif – ne requiert pas d’alimentation.
Emplacement des pièces et
des commandes (voir fig. A)
Panneau avant
1Touches INPUT SELECT de MONITOR OUT
Appuyez sur l’une des touches INPUT 1- 4
pour sélectionner l’entrée à émettre vers
MONITOR OUT pour l’affichage sur un
téléviseur ou un moniteur, etc.
2Touches INPUT SELECT de REC OUT
Appuyez sur l’une des touches INPUT 1- 3
pour sélectionner l’entrée à émettre vers
MONITOR OUT pour l’enregistrement sur un
enregistreur DVD/HDD ou un magnétoscope,
etc.
3Touche REC OUT OFF
Désactivez toutes les touches INPUT SELECT de
REC OUT.
4Touche INPUT 3FRONT/REAR
Commute la prise INPUT3 active entre la face
avant et la face arrière.
5Prise INPUT3
S-VIDEO / VIDEO / AUDIO-L / AUDIO-R
Se raccordent aux prises de sortie d’un jeu vidéo
ou d’un caméscope.
Panneau arrière
1Prise MONITOR OUT
S-VIDEO / VIDEO / AUDIO-L / AUDIO-R
2Prise REC OUT
S-VIDEO / VIDEO / AUDIO-L / AUDIO-R
3Prises INPUT 1 - 4
S-VIDEO / VIDEO / AUDIO-L / AUDIO-R
Utilisation des étiquettes fournies
Afin de déterminer à quel endroit est raccordé
chaque équipement sans regarder la face arrière,
apposez des étiquettes sur la face avant de
l’appareil. Vous pouvez utiliser des étiquettes
simples comportant des inscriptions effectuées à
l’aide d’un crayon à encre grasse.
Raccordements (voir fig. B)
Raccordez un téléviseur, un moniteur, un
magnétoscope, un enregistreur DVD/HDD, un
récepteur satellite, etc. à l’appareil à l’aide de
câbles vidéo/audio (non fournis).
Si l’équipement à raccorder est doté d’une prise S-
VIDEO, vous pouvez utiliser un câble S-Vidéo
pour améliorer la qualité de l’image.
Remarques
•Raccordez les équipements à la prise murale après
les avoir raccordés à l’appareil.
•Le signal S-video ne sera émis que s’il est raccordé à
la prise S-VIDEO à l’aide d’un câble S-Video.
Exemple de raccordement
1Raccordez la prise d’entrée d’un
équipement d’affichage à la prise
MONITOR OUT de l’appareil.
2Raccordez la prise d’entrée d'un
équipement d’enregistrement à la prise
REC OUT de l’appareil.
3Raccordez la prise de sortie de
l’équipement d’enregistrement
connecté à la prise INPUT4 de l’appareil.
4Raccordez les prises de sortie des
équipements de lecture aux prises
INPUT1 - 3 de l’appareil.

Visualización
Seleccione el dispositivo de reproducción conectado para enviar la señal de
salida a la toma MONITOR OUT de la unidad como, por ejemplo, un televisor,
monitor, etc.
Esta sección describe cómo emitir una señal del receptor de satélite a un
televisor.
Para obtener más información, consulte la ilustración del apartado
“Conexiones”.
Panel frontal
1Prepare todos los dispositivos.
1Encienda el receptor de satélite y el televisor.
2Ajuste la entrada del televisor conectado a la unidad.
2Pulse el botón INPUT1 de los botones INPUT SELECT de MONITOR
OUT para enviar la señal del receptor de satélite al televisor.
3Reproduzca o reciba la señal con el dispositivo seleccionado en el
paso 2.
Seleccione un programa en el receptor de satélite.
El programa seleccionado se reproduce en el televisor.
Nota
Es posible que el programa no se visualice correctamente en el televisor si el
dispositivo seleccionado en el paso 2 también se ha ajustado para la toma REC OUT.
En tal caso, pulse el botón REC OUT OFF para desactivar el botón INPUT SELECT de
REC OUT.
Flujo de señales
La ilustración muestra el flujo de señales del procedimiento descrito más arriba.
Grabación
Emisión de una señal a dos dispositivos simultáneamente.
En esta sección se describe cómo emitir una señal de un receptor de satélite a un
dispositivo de grabación conectado a la toma REC OUT de la unidad y cómo
emitir la misma señal a un televisor.
Consulte la ilustración de “Conexiones” para obtener información detallada.
Nota
Asegúrese de conectar el dispositivo conectado a la toma REC OUT a la toma INPUT4.
Panel frontal
1Prepare todos los dispositivos.
1Encienda el receptor de satélite, el televisor y la videograbadora.
2Ajuste las entradas del televisor y de la videograbadora conectados a la
unidad.
2Pulse el botón INPUT1 de los botones INPUT SELECT de REC OUT
para enviar la señal del receptor de satélite a la videograbadora.
3Pulse el botón INPUT4 de los botones INPUT SELECT de MONITOR
OUT para enviar la señal del receptor de satélite al televisor.
El programa seleccionado se reproduce en el televisor.
4Reciba la señal con el dispositivo seleccionado en el paso 2.
El programa seleccionado se graba en la videograbadora.
Affichage
Permet de sélectionner l’équipement de lecture connecté pour émettre le signal
de sortie vers la prise MONITOR OUT de l’appareil, tel qu’un téléviseur, un
moniteur, etc.
Cette section explique comment émettre un signal du récepteur satellite vers un
téléviseur.
Pour plus de détails, reportez-vous à l’illustration de la section « Raccordements ».
Panneau avant
1Préparez chaque équipement.
1Mettez le récepteur satellite et le téléviseur sous tension.
2Réglez l’entrée du téléviseur raccordé à l’appareil.
2Appuyez sur la touche INPUT1 des touches INPUT SELECT de
MONITOR OUT pour envoyer le signal du récepteur satellite vers
le téléviseur.
3Lisez ou recevez un signal avec l’équipement sélectionné à
l’étape 2.
Sélectionnez un programme sur le récepteur satellite.
Le programme sélectionné est lu sur le téléviseur.
Remarque
Le programme risque de ne pas s'afficher correctement sur le téléviseur si
l’équipement sélectionné à l’étape 2 est également réglé pour la prise REC OUT. En
pareil cas, désactivez la touche INPUT SELECT de REC OUT en appuyant sur la
touche REC OUT OFF.
Sens du signal
L’illustration indique le sens du signal pour la procédure ci-dessus.
Enregistrement
Émettez simultanément un signal vers deux équipements.
Cette section explique comment émettre un signal du récepteur satellite vers un
équipement d’enregistrement connecté à la prise REC OUT de l’appareil et
comment émettre le même signal vers un téléviseur.
Pour plus de détails, reportez-vous à l’illustration de la section
«Raccordements ».
Remarque
Assurez-vous de raccorder l’équipement connecté à la prise REC OUT à la prise
INPUT4.
Panneau avant
1Préparez chaque équipement.
1Mettez le récepteur satellite, le téléviseur et le magnétoscope sous
tension.
2Réglez les entrées du téléviseur et du magnétoscope raccordées à
l’appareil.
2Appuyez sur la touche INPUT1 des touches INPUT SELECT de REC
OUT pour envoyer le signal du récepteur satellite vers le
magnétoscope.
3Appuyez sur la touche INPUT4 des touches INPUT SELECT de
MONITOR OUT pour envoyer le signal du récepteur satellite vers
le téléviseur.
Le programme sélectionné est lu sur le téléviseur.
4Recevez un signal avec l’équipement sélectionné à l’étape 2.
Le programme sélectionné est enregistré sur le magnétoscope.
Signal flow
The illustration shows signal flow for the above procedure.
To display a different signal on TV
Select another device you want to display by pressing an INPUT SELECT button
for MONITOR OUT.
In the above example, you can send a DVD player or video game signal to the
TV by pressing the INPUT2 or INPUT3 button for MONITOR OUT.
Troubleshooting
Should any problem persist after you have checked these symptoms, consult
your nearest Sony dealer.
There is no picture.
•The recording device is incorrectly connected to the INPUT jack of the unit.
tCheck the connection again.
•Your TV or monitor is not connected to the MONITOR OUT jack of the
unit.
tCheck the connection again.
•The TV or monitor input is incorrectly set.
tSet the TV or monitor input correctly.
tSet the video signal input correctly according to whether S-Video or
regular video signal is used.
The input you want to display is not selected correctly.
•The recording device is incorrectly connected to the INPUT jack of the unit.
tCheck the connection again.
•INPUT SELECT buttons for REC OUT are pressed.
tPress the REC OUT OFF button when using the device connected to the
MONITOR OUT jack only.
A video signal is not recorded.
•The playback or recording devices are incorrectly connected.
tCheck the connection again.
•The input select of the recording device is incorrectly selected.
tSet the input of the recording device to LINE.
•The INPUT SELECT buttons for REC OUT are incorrectly selected.
tCheck the connection of the playback and recording devices again, and
select the INPUT SELECT buttons for REC OUT.
Picture/sound distortion occurs.
•The connection is incomplete.
tCheck the connection again.
•Two INPUT SELECT buttons for MONITOR OUT or REC OUT are pressed
simultaneously.
tPress only one INPUT SELECT button for MONITOR OUT or REC
OUT.
Specifications
Input S-VIDEO 4-pin mini DIN ×4
VIDEO PHONO jack ×4
AUDIO L/R PHONO jack ×4
(INPUT3 is switchable between the front and rear panel)
Output S-VIDEO 4-pin mini DIN ×2
VIDEO PHONO jack ×2
AUDIO L/R PHONO jack ×2
Dimensions (approx.)
430 ×42 ×231 mm (17 ×1 11/16 ×9 1/8in.) (w/h/d)
including projecting parts
Mass (approx.)
2 kg (4 lb. 7 oz.)
Operating temperature
0ºC to 40ºC (32ºF to 104ºF)
Supplied accessories
Operating Instructions (1), Label (1), Warranty (1)
Design and specifications are subject to change without notice.
English Français Español
Displaying
Selects the connected playback device to send the output signal to the
MONITOR OUT jack of the unit, such as a TV, monitor, etc.
This section explains how to output a satellite receiver signal to a TV.
For details, see the illustration of "Connections."
Front panel
1Ready each device.
1Turn on the satellite receiver and TV.
2Set the TV's input that is connected to the unit.
2Press the INPUT1 button of the INPUT SELECT buttons for
MONITOR OUT to send the satellite receiver signal to the TV.
3Play back or receive a signal with the device selected in step 2.
Select a program on the satellite receiver.
The selected program plays back on the TV.
Note
The program may not display properly on the TV if the device selected in step 2 is also
set for the REC OUT jack. In this case, press the REC OUT OFF button to turn off the
INPUT SELECT button for REC OUT.
Signal flow
The illustration shows signal flow for the above procedure.
Recording
Output a signal to two devices simultaneously.
This section explains how to output a satellite receiver signal to a recording
device connected to the REC OUT jack of the unit and to output the same signal
to a TV.
For details, see the illustration of "Connections."
Note
Be sure to connect the device connected to the REC OUT jack to the INPUT4 jack.
Front panel
1Ready each device.
1Turn on the satellite receiver, TV and VCR.
2Set the TV's and VCR's inputs that are connected to the unit.
2Press the INPUT1 button of the INPUT SELECT buttons for REC OUT
to send the satellite receiver signal to the VCR.
3Press the INPUT4 button of the INPUT SELECT buttons for
MONITOR OUT to send the satellite receiver signal to the TV.
The selected program plays back on the TV.
4Receive a signal with the device selected in step 2.
The selected program recorded on the VCR.
INPUT1 MONITOR
OUT
REC OUT
INPUT2
INPUT3
INPUT4
Satellite
Receiver
DVD player
Video game
The unit
TV
VCR, etc
INPUT1 MONITOR
OUT
REC OUT
INPUT2
INPUT3
INPUT4
Satellite
Receiver
DVD player
Video game
The unit
TV
VCR, etc
INPUT1 MONITOR
OUT
REC OUT
INPUT2
INPUT3
INPUT4
Récepteur
satellite
Lecteur DVD
Console de
jeux vidéo
Appareil
Téléviseur
Magnétoscope,
etc.
Sens du signal
L’illustration indique le sens du signal pour la procédure ci-dessus.
Pour afficher un autre signal sur le téléviseur
Sélectionnez un autre équipement d’affichage en appuyant sur une touche
INPUT SELECT de MONITOR OUT.
Dans l’exemple ci-dessus, vous pouvez envoyer un signal du lecteur DVD ou de
jeu vidéo vers le téléviseur en appuyant sur la touche INPUT2 ou INPUT3 de
MONITOR OUT.
Dépannage
Si le problème persistait une fois que vous avez vérifié ces symptômes, consultez
votre détaillant Sony le plus proche.
Il n’y a pas d’image.
• L ’ équipement d ’ enregistrement n ’ est pas correctement raccordé à la prise INPUT
de l ’ appareil.
t Vérifiez de nouveau le raccordement.
• Votre téléviseur ou votre moniteur n ’ est pas raccordé à la prise MONITOR OUT de
l ’ appareil.
t Vérifiez de nouveau le raccordement.
• L ’ entrée du téléviseur ou du moniteur n ’ est pas correctement réglée.
t Réglez correctement l ’ entrée du téléviseur ou du moniteur.
t Réglez correctement l ’ entrée du signal vidéo en fonction du signal S-Video ou
du signal vidéo standard utilisé.
L’entrée que vous souhaitez afficher n’est pas sélectionnée correctement.
• L ’ équipement d'enregistrement n ’ est pas correctement raccordé à la prise INPUT
de l ’ appareil.
t Vérifiez de nouveau le raccordement.
• Vous avez appuyé sur les touches INPUT SELECT de REC OUT.
t Appuyez sur la touche REC OUT OFF lorsque vous utilisez l ’ équipement
raccordé à la prise MONITOR OUT uniquement.
Un signal vidéo n’est pas enregistré.
• Les équipements de lecture ou d’enregistrement ne sont pas connectés
correctement.
t Vérifiez de nouveau le raccordement.
• La touche de sélection d’entrée de l’équipement d’enregistrement n’est pas
sélectionnée correctement.
t Réglez l ’ entrée de l ’ équipement d ’ enregistrement à LINE.
• Les touches INPUT SELECT de REC OUT ne sont pas correctement sélectionnées.
t Vérifiez de nouveau le raccordement des équipements de lecture et
d ’ enregistrement, puis sélectionnez les touches INPUT SELECT de REC OUT.
Une distorsion des images/du son se produit.
• Le raccordement est incomplet.
t Vérifiez de nouveau le raccordement.
• Les deux touches INPUT SELECT de MONITOR OUT ou REC OUT sont activées
simultanément.
t Appuyez uniquement sur la touche INPUT SELECT de MONITOR OUT ou de
REC OUT.
Caractéristiques techniques
Entrée S-VIDEO Mini DIN 4 broches ×4
VIDEO Prise PHONO ×4
AUDIO L/R Prise PHONO ×4
(Il est possible de commuter INPUT3 entre la face avant et la face arrière.)
Sortie S-VIDEO Mini DIN 4 broches ×2
VIDEO Prise PHONO ×2
AUDIO L/R Prise PHONO ×2
Dimensions (approximatives)
430 ×42 ×231 mm (17 ×1 11/16 ×9 1/8pouces) (l/h/p) y
compris les parties saillantes
Poids (approximatives)
2kg (4 lb 7 oz)
Température de fonctionnement
0°C à 40 °C (32 °F à 104 °F)
Accessoires fournis
Mode d’emploi (1), Étiquette (1), Garantie (1)
La conception et les caractéristiques techniques sont sujettes à modification sans préavis.
INPUT1 MONITOR
OUT
REC OUT
INPUT2
INPUT3
INPUT4
Récepteur
satellite
Lecteur DVD
Console de
jeux vidéo
Appareil
Téléviseur
Magnétoscope,
etc.
Flujo de señales
La ilustración muestra el flujo de señales del procedimiento descrito más arriba.
Visualizar otra señal en el televisor
Seleccione el otro dispositivo que desea visualizar pulsando el botón INPUT
SELECT de MONITOR OUT.
En el ejemplo anterior, se pueden enviar señales de un reproductor de DVD o de
un videojuego al televisor pulsando los botones INPUT2 o INPUT3 de
MONITOR OUT.
Solución de problemas
Si persiste algún problema después de haber emprendido las acciones que se
describen a continuación, consulte con su distribuidor Sony más cercano.
No hay imagen.
•El dispositivo de grabación no está bien conectado a la toma INPUT de la
unidad.
tVuelva a comprobar la conexión.
•El televisor o el monitor no está conectado a la toma MONITOR OUT de la
unidad.
tVuelva a comprobar la conexión.
•La entrada del televisor o del monitor no está bien ajustada.
tAjuste correctamente la entrada del televisor o del monitor.
tAjuste la entrada de la señal de vídeo correctamente en función de si se
utiliza una señal de S-Vídeo o de vídeo normal.
La señal de entrada que desea visualizar no está seleccionada
correctamente.
•El dispositivo de grabación no está bien conectado a la toma INPUT de la
unidad.
tVuelva a comprobar la conexión.
• Se han pulsado los botones INPUT SELECT de REC OUT.
tPulse el botón REC OUT OFF cuando utilice el dispositivo conectado
sólo a la toma MONITOR OUT.
No se graba la señal de vídeo.
•Los dispositivos de reproducción o grabación no se han conectado
correctamente.
tVuelva a comprobar la conexión.
• No se ha seleccionado la entrada correcta del dispositivo de grabación.
tAjuste la entrada del dispositivo de grabación en LINE.
•Los botones INPUT SELECT de REC OUT no están seleccionados
correctamente.
tVuelva a comprobar la conexión de los dispositivos de reproducción y
grabación, y seleccione los botones INPUT SELECT de REC OUT.
El sonido o la imagen se distorsionan.
•La conexión es incompleta.
tVuelva a comprobar la conexión.
•Se han pulsado simultáneamente dos botones INPUT SELECT de
MONITOR OUT o REC OUT.
t Pulse sólo un botón INPUT SELECT de MONITOR OUT o REC OUT.
Especificaciones
Entrada S-VIDEO DIN pequeño de 4 terminales ×4
VIDEO Toma PHONO ×4
AUDIO L/R Toma PHONO ×4
(INPUT3 es intercambiable entre el panel frontal y el posterior)
Salida S-VIDEO DIN pequeño de 4 terminales ×2
VIDEO Toma PHONO ×2
AUDIO L/R Toma PHONO ×2
Dimensiones (aprox.)
430 ×42 ×231 mm (an/al/prf) incluyendo las partes salientes
Peso (aprox.)
2 kg
Temperatura de funcionamiento
De 0 °C a 40 °C
Accesorios suministrados
Manual de instrucciones (1), Etiqueta (1), Garantia (1)
El diseño y las especificaciones están sujetos a cambios sin previo aviso.
INPUT1 MONITOR
OUT
REC OUT
INPUT2
INPUT3
INPUT4
Receptor de
satélite
Reproductor
de DVD
Videojuegos
La unidad
Televisor
VCR, etc
INPUT1 MONITOR
OUT
REC OUT
INPUT2
INPUT3
INPUT4
Receptor de
satélite
Reproductor
de DVD
Videojuegos
La unidad
Televisor
VCR, etc
