Steren WR-058 User manual

2
WR-058
Gracias por la compra de este producto Steren.
Este manual contiene todas las indicaciones necesarias para manejar su
nuevo Juego de 2 micrófonos de solapa / diadema.
Por favor, revíselo completamente para estar seguro de cómo utilizar
apropiadamente el producto.
Para apoyo, compras y todo lo nuevo que tiene Steren,
visite nuestro sitio web:
www.steren.com
J
ue
g
o de 2 micró
f
onos de
solapa
/
diadema
La información que se muestra en este manual sirve únicamente
como referencia sobre el producto. Debido a actualizaciones pueden
existir diferencias.
Por favor, consulte nuestra página web (www.steren.com) para
obtener la versión más reciente del instructivo.

3
IMPORTANTE
• No use ni almacene este equipo en lugares donde existan goteras o salpicaduras
de agua.
• No golpee ni deje caer los micrófonos.
• Siempre utilice un paño suave, limpio y seco para limpiar el equipo.
• No use los micrófonos en condiciones de polvo o humedad, calor excesivo,
cerca de fuentes de calor o vibraciones mecánicas.
C
ARA
C
TERÍ
S
TI
C
A
S
• El juego de 2 micrófonos inalámbricos de solapa o diadema VHF tiene un
amplio rango de frecuencias, por lo que evita interferencia entre otros equipos.
• Los transmisores (Body) incorporan control de ganancia, LED indicador de uso
e interruptor de encendido/apagado.
• Asimismo, el receptor tiene control de volumen independiente e indicador
luminoso de micrófono encendido, así como de recepción de señal.
• Amplio rango de frecuencias.
• Micrófono con indicador de batería baja.
• Control de volumen independiente.
• Salida de audio.
• Alcance de 40 a 60 m.

4
CO
NTENID
O

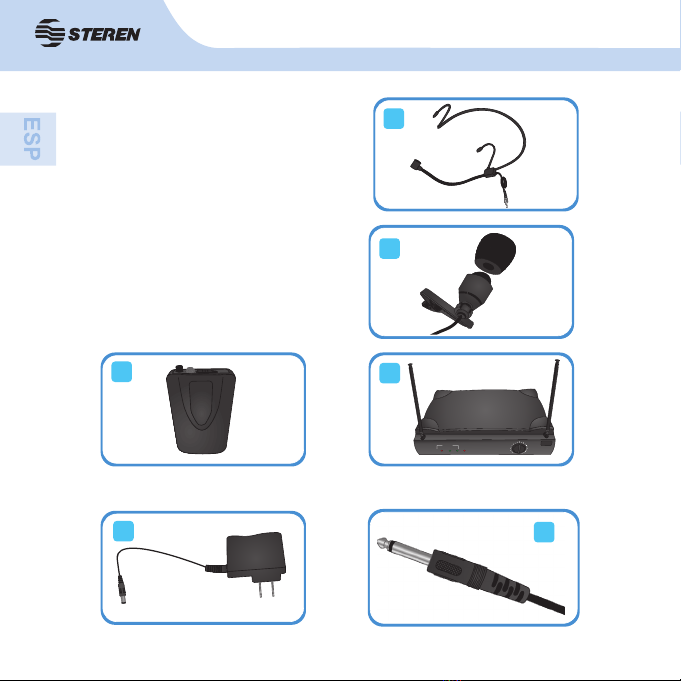

1. 2 micrófonos de diadema VHF
2. 2 micrófonos de solapa VHF
3. 2 transmisores VHF
4. Receptor VHF
5. Convertidor CA/CC
6. Cable de audio
1
2
34
ON BA PEAK
VOLUME
POWER
TRANSMITTERRECEIVER
ANTENNA AUDIO
5
6

5
Panel frontal
CO
NTR
O
LE
S
1. Interruptor de encendido
2. LED indicador de encendido
3. Control de volumen canal 1
4. LED indicador de micrófono encendido canal 1
5. LED indicador de picos canal 1
6. Control de volumen canal 2
7. LED indicador de micrófono encendido canal 2
8. LED indicador de picos canal 2
POWER
CH A
RF RF AF AF
VOLUME
CH B
VOLUME
4
5 7
3
1
2
8
6

6
1. Abra el compartimento de baterías de los
transmisores y coloque una pila cuadrada de
9 V.
O
PERA
C
I
ÓN
3.2 Panel trasero
9. Salida Aux.
10. Entrada de corriente
11. Antena A
12. Antena B

7
2. Conecte un micrófono (solapa o diadema) al
transmisor y asegúrelo girando el conector.
3. Conecte el adaptador de corriente al receptor (entrada DC IN) y luego a un
tomacorriente.
4. Conecte el receptor a un
sistema de sonido, mezcladora o
amplificador a través de la salida de
audio (AUX OUTPUT).
ANT-A
FREQUENCY:
A:
B:
DCIN
12-15VDC
400mA
254.60MHz
227.70MHz
ANT-B AUX
OUTPUT
AC 12V
R L R L R L
12
GND
DC IN
12-15 VDC
400mA
AUX
UTPUT

8
VOLU
M
7. Ajuste el volumen de los micrófonos en el
receptor.
6. Encienda el receptor y los transmisores,
los LEDs indicadores se encenderán en el
receptor.
5. Extienda las antenas del receptor y
colóquelas en una posición en la que
reciban la señal de los micrófonos de forma
adecuada.
Antes de encender el equipo, asegúrese de que el volumen de los micrófonos esté
en el nivel mínimo. Los sonidos fuertes pueden causar daños en los micrófonos o el
oído.
POWER
CH A
RF
VOLU
POWER
CH A
RF RF AF AF
VOLUME
CH B
VOLUME

9

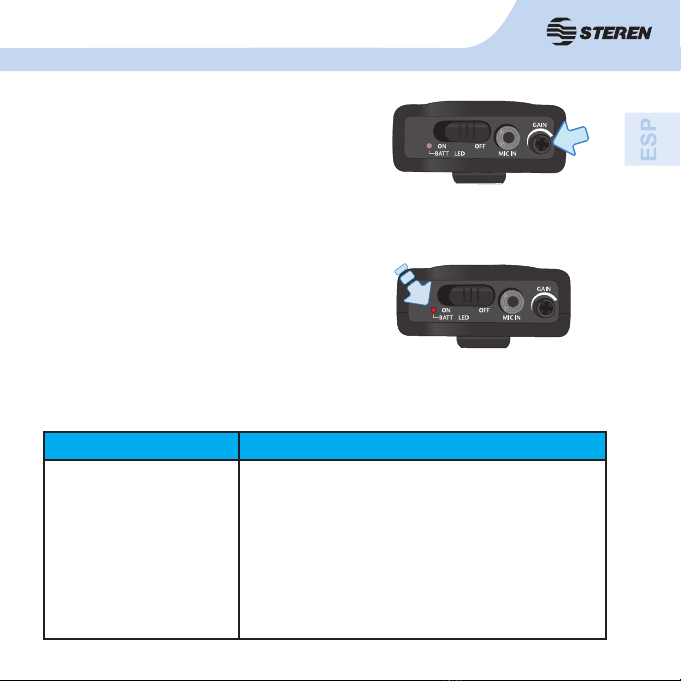

8. Ajuste el nivel de ganancia en el
transmisor; incremente o disminuya el nivel
de ganancia hasta que la señal de audio sea
suficientemente fuerte y no se distorsione.
9. Comience a usar el micrófono, hable o cante, no golpee ni sople en ellos.
PR
O
BLEMA
S
Y
SO
L
UC
I
O
NE
S
Problema Solución
Retroalimentación.
Esto ocurre cuando el sonido
amplificado de cualquier
bocina entra de nuevo al
sistema de sonido a través
de cualquier micrófono
abierto.
Para evitar esto, siga las siguientes recomendaciones:
- Haga que el orador hable más fuerte hacia el micrófono.
- Reduzca la distancia entre el usuario y el micrófono.
- Reduzca el número de micrófonos abiertos.
- Aleje la bocina del micrófono y acérquela al oyente.
- Ajuste los controles de tonos.
El LED indicador se encenderá cuando la
batería del transmisor esté baja.

10
El diseño del producto y las especificaciones pueden cambiar sin
previo aviso.
Micrófono
Alimentación (micrófono de diadema): 9 V- - - (batería cuadrada)
Rango en frecuencia: 220 – 270 MHz
Estabilidad: 50 PPM (-10° ~ 50 °C)
Poder de transmisión: 10 dBm
Máximo nivel de entrada: 0 dBV
Temperatura de operación: -10 °C ~ 50 °C
Receptor
Alimentación: 12 V - - - 400 mA
Rango en frecuencia: 220 – 270 MHz
Sensibilidad: -94 dBm
Respuesta en frecuencia: 60 Hz ~ 18 KHz +/- 3 dB
Rango dinámico: >90 dB
Convertidor CA/CC
Alimentación: 100~240 V~ 60 Hz 8 W
Salida: 12 V- - - 400 mA
ES
PE
C
IFI
C
A
C
I
O
NE
S

11
Producto: Juego de 2 micrófonos de solapa / diadema
Modelo: WR-058
Marca: Steren
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra
cualquier defecto de fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en
Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin
ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del
producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta
garantía es en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A.
de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió
el producto. Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le
expida otra póliza, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor __________________________
Domicilio ______________________________________
Producto ______________________________________
Marca ________________________________________
Modelo _______________________________________
Número de serie ________________________________
Fecha de entrega ________________________________
ELECTRÓNICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840,
Del. Azcapotzalco, México, D.F. RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo Maximino Martínez No. 3408 Int. 2, 3 y 4, San
Salvador Xochimanca, Del. Azcapotzalco, México, D.F.
02870, RFC: SPE941215H43
ELECTRÓNICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000,
Del. Cuauhtémoc, México. D.F. RFC: ESC9610259N4
ELECTRÓNICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal.
RFC: ESG810511HT6
ELECTRÓNICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC:
ESM830202MF8
ELECTRÓNICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N.
RFC: EST980909NU5
En caso de que su producto presente alguna
falla, acuda al centro de distribución más
cercano a su domicilio y en caso de tener alguna
duda o pregunta por favor llame a nuestro Centro
de Atención a Clientes, en donde con gusto le
atenderemos en todo lo relacionado con su
producto Steren.
Centro de Atención a Clientes
01 800 500 9000

22
Thank You on purchasing your new Steren product.
This manual includes all the feature operations and troubleshooting necessary
to install and operate your new Steren´s Two Tie / Headset wireless
microphone set.
Please review this manual thoroughly to ensure proper
installation and operation of this product. For support, shopping,
and everything new at Steren, visit our website:
www.steren.com
WR-058
T
wo Tie
/
Head
s
et wirele
ss
microphone set
The instructions of this manual are for reference about the product. There may
be differences due to updates.
Please check our website (www.steren.com) to obtain the latest version of the
instruction manual.

33
IMPORTANT
• Do not use or store the equipment near wet places.
• Do not bump or drop the microphones.
• Clean only with a soft, dry cloth.
• Do not use the microphone if it is exposed to direct sunlight, extreme heat, dust
or moisture.
H
I
G
HLI
G
HT
S
• This microphone set has a wide frequency range, avoiding interference with
other devices.
• Transmitters features gain control, indicator and on / off switch.
• The receiver has a independent volume control and luminous microphone
indicator and signal reception light.
• Wide frequency range.
• Low-battery indicator in the microphone.
• Independent volume control.
• Audio output.
• 40 to 60 m range.

44
CO
NTENT

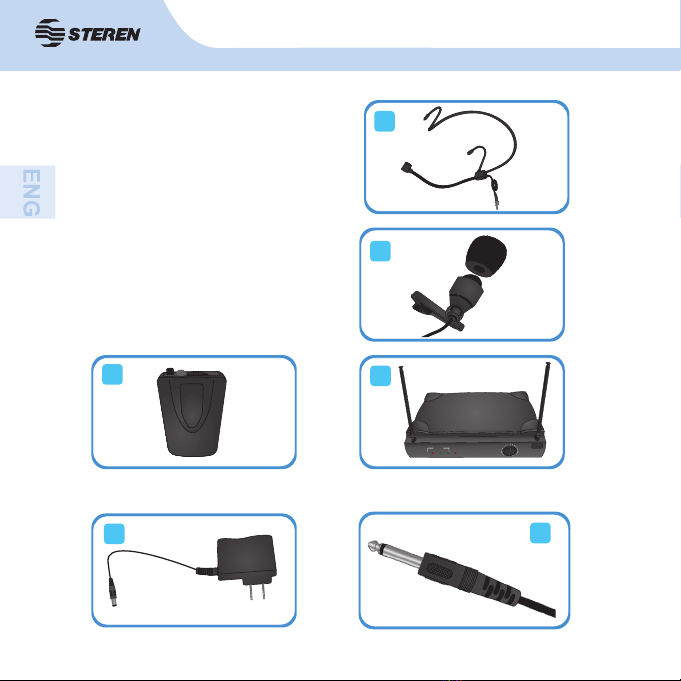

1. Two hedset VHF microphone
2. Two tie VHF microphone
3. Two VHF Transmitters
4. VHF receiver
5. AC/DC power converter
6. Audio cable
1
2
34
ON BA PEAK
VOLUME
POWER
TRANSMITTERRECEIVER
ANTENNA AUDIO
5
6

55
Front panel
CO
NTR
O
L
S
1.- On / Off
2.- Power LED indicator
3. Volume control channel 1
4.- Microphone on LED indicator channel 1
5.- Peak LED indicator channel 1
6. Volume control channel 2
7.- Microphone on LED indicator channel 2
8.- Peak LED indicator channel 2
POWER
CH A
RF RF AF AF
VOLUME
CH B
VOLUME
4
5 7
3
1
2
8
6

66
1. Open the transmitter’s battery compartment
and place a 9 V battery.
O
PERATI
ON
Rear panel
9.- Aux output
10.- AC IN
11.- Antenna A
12.-. Antenna B

77

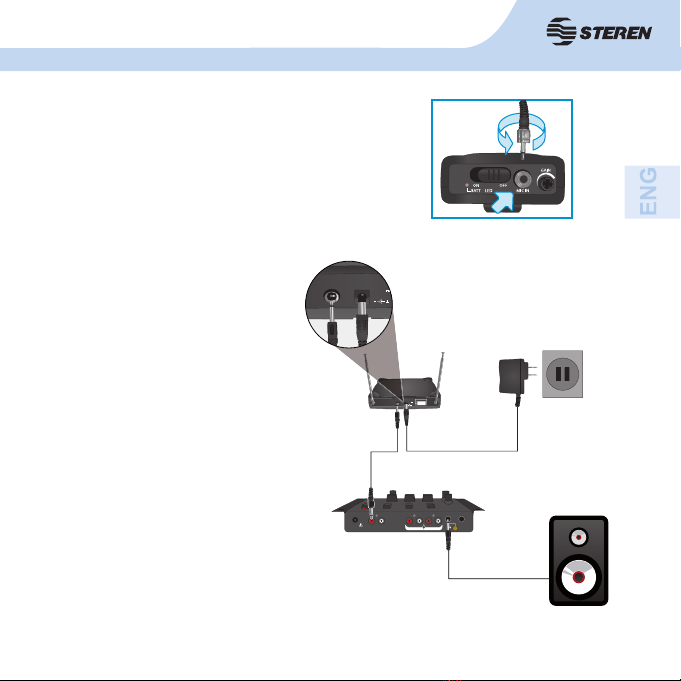

2. Connect a microphone (lapel or headset)
to the transmitter and secure it by turning the
connector.
3. Connect the power adapter to the receiver (DC IN) and then to a power outlet.
4. Connect the receiver to a sound
system, mixer or amplifier through
the audio output (AUX OUTPUT).
ANT-A
FREQUENCY:
A:
B:
DCIN
12-15VDC
400mA
254.60MHz
227.70MHz
ANT-B AUX
OUTPUT
AC 12V
R L R L R L
12
GND
DC IN
12-15 VDC
400mA
AUX
UTPUT

88
Before turning on the device, make sure the microphone volume is at the minimum
level. Loud sounds can cause damages in the microphones or ears.
VOLU
M

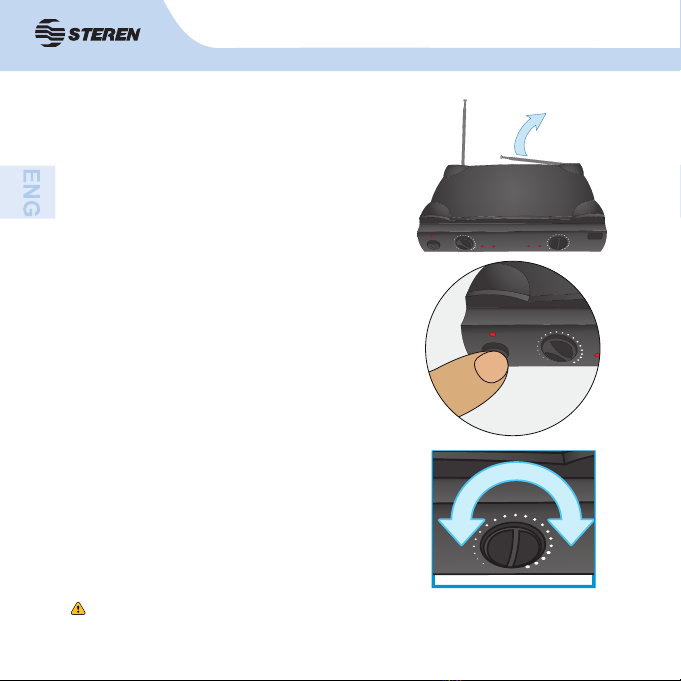

7. Adjust the microphone’s volume on the
receiver.
6. Turn on the receiver and the transmitters;
the LEDs will light up on the receiver.
5. Extend the receiver’s antennas and place
it in a position where they can receive the
signal from the microphones.
POWER
CH A
RF
VOLU
POWER
CH A
RF RF AF AF
VOLUME
CH B
VOLUME

99

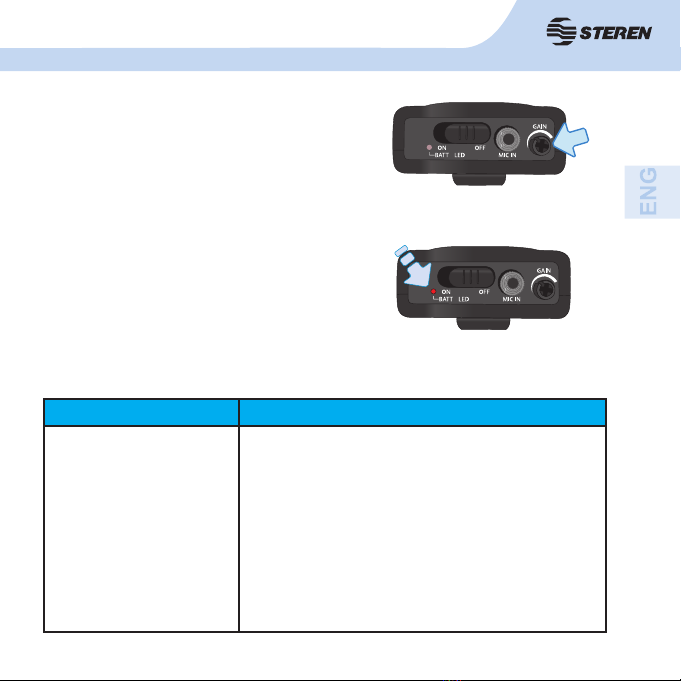

8. Adjust the gain level on the transmitter;
increase or decrease the gain level until the
audio signal is strong enough and it is not
distorted.
9. Talk or sing into the microphones, do not knock or blow on them.
Trouble Solution
Feedback.
This occurs when the
amplified sound from any
speaker comes back to the
sound system through any
open mic.
To prevent this, follow the next recommendations:
- Have the speaker to speak stronger towards the
microphone.
- Reduce the distance between you and the microphone.
- Reduce the number of open microphones.
- Move the speaker away from the microphone and bring
it closer to the listener.
-Adjust the tone controls.
T
R
OU
BLE
S
H
OO
TIN
G
The LED indicator will light when the
transmitter’s battery is low.
