Steren WR-807 User manual

2

3
WR-807
Gracias
por la compra de este producto Steren.
Este manual contiene todas las funciones
de operación y solución de problemas
necesarias para instalar y operar su nuevo
Sistema profesional de 2 micrófonos
inalámbricos UHF Steren.
Por favor revise el manual
completamente para estar seguro de instalar
y poder operar apropiadamente
este producto.
Para apoyo, compras y todo lo
nuevo que tiene Steren, visite nuestro sitio
Web en:
www.steren.com
Sistema profesional de 2
micrófonos inalámbricos UHF

4

5
CONTENIDO
Características ............................................................................... 6
Conocimientos básicos acerca del micrófono ............................... 7
Controles ....................................................................................... 9
Instalación y reemplazo de batería ................................................. 12
Operación ...................................................................................... 13
Especicaciones ............................................................................ 15

6
IMPORTANTE
• No golpee la unidad, no la deje caer.
• No use el micrófono inalámbrico cuando esté sujeto a:
- Calor excesivo o fuentes de radiación de calor.
- Humedad excesiva o polvo.
- Vibraciones mecánicas.
Aleje la unidad de cualquier objeto que contenga líquidos, si algún objeto o
líquido cae dentro de ella, desconéctela de la energía y llévela a revisar por
personal calicado antes de volver a operarla.
• Amplio rango de respuesta.
• Micrófono con indicador de batería baja.
• Control de volumen independiente.
• Salidas desbalanceadas individuales y mezclada.
• Alcance de 50 a 80m.
Características

7
Posición del micrófono
El equipo es ideal para situaciones de voz cercana y puede sostenerse
en la mano o montado en una base para micrófono. Las aplicaciones más
comunes y las técnicas de colocación se encuentran listadas posteriormente.
Recuerde que la técnica de uso de un micrófono depende mucho de gustos
personales y no existe una posición “correcta” para colocar el micrófono.
Efecto de proximidad
Cuando la fuente de sonido se encuentra a una distancia de 1 centímetro o
menos del micrófono, el micrófono incrementará las frecuencias de graves
(de 6 a 10dB a 100Hz) creando un sonido más cálido que si estuviera
colocado más lejos.
Retroalimentación
La retroalimentación ocurre cuando el sonido amplicado de cualquier
bocina entra de nuevo al sistema de sonido a través de cualquier micrófono
abierto por lo que es repetidamente amplicado.
Conocimientos básicos
acerca del micrófono

8
Comúnmente, éstas condiciones son las que causan la retroalimentación:
- Colocar las bocinas muy cerca del micrófono.
- Tener demasiados micrófonos abiertos.
- Ajustar los controles de tonos indiscriminadamente (principalmente los
tonos agudos)
- Utilizar el equipo en áreas con alta proporción de supercies reejantes
como vidrio, mármol, y madera.
¿Qué hacer en caso de que una retroalimentación ocurra?
- Haga que el orador hable más fuerte hacia el micrófono.
- Reduzca la distancia entre el usuario y el micrófono.
- Reduzca el número de micrófonos abiertos.
- Mueva la bocina lejos del micrófono.
- Mueva la bocina más cerca del oyente.

9
POWER
POWERCHA CHB
AB
VOLUME
1
Controles

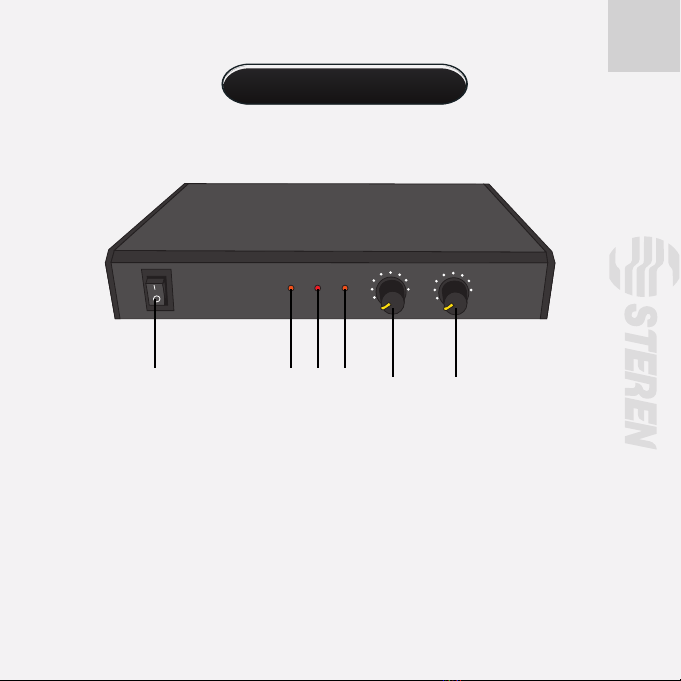

RECEPTOR
PANEL FRONTAL
1. Interruptor de encendido.
2. LED indicador de recepción canal A.
3. LED indicador de encendido.
4. LED indicador de recepción canal B.
5. Control de volumen canal A.
6. Control de volumen canal B.
2 3 4 5 6

10
DC INPUT
AF OUT B AF OUT A MIX
ANT. A
17V 250mA
ANT. B
6

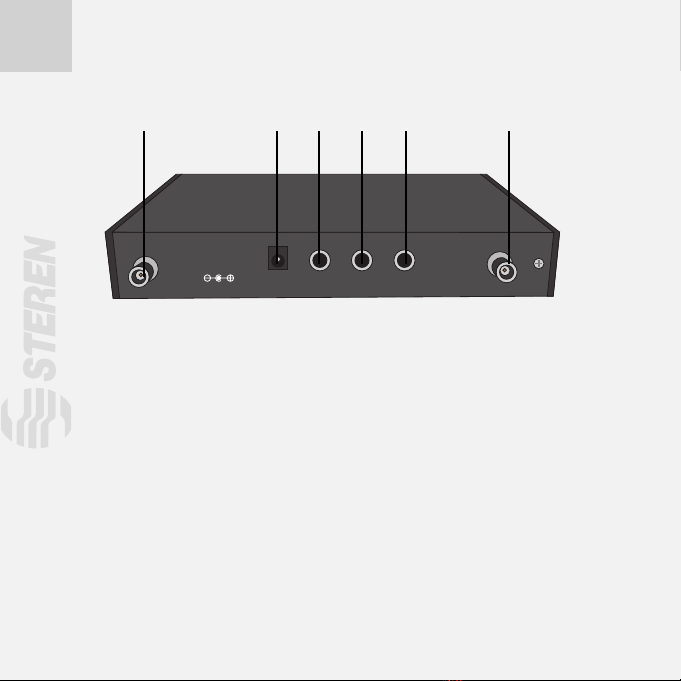

PANEL TRASERO
1. Antena receptora canal A.
2. MIX
Salida de audio desbalanceado 6,3mm mezclado.
3. AF OUT A
Salida desbalanceada 6,3mm Micryfono 2 independiente.
4. AF OUT B
Salida balanceada 63mm (XLR) Micryfono 1 independiente.
5. Entrada del adaptador de corriente eléctrica.
6. Antena receptora canal B.
25 4 3 1

11
4
MICRÓFONOS
1. Rejilla
Protege la pastilla del micrófono y ayuda a
reducir los ruidos provocados por el viento
o el aliento.
2.- Interruptor de encendido / apagado.
On. Enciende el micrófono; Off: Apaga el
micrófono y en posición central activa el
modo de silencio.
3.- LED indicador de batería baja.
4.- Compartimiento de baterías.
1
3
2

12

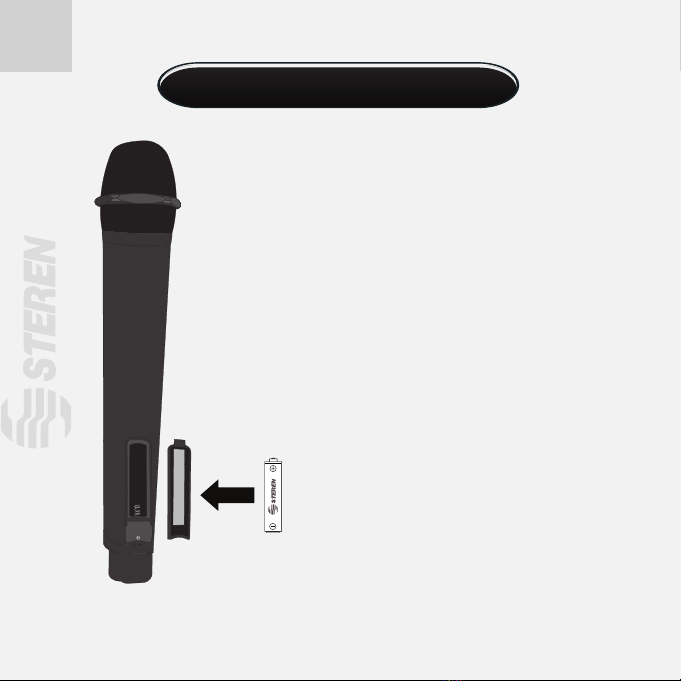

Instalación y reemplazo
de batería
1. Abra la tapa del compartimiento.
2. Coloque dos baterías AA, poniendo
atención a la polaridad.

13

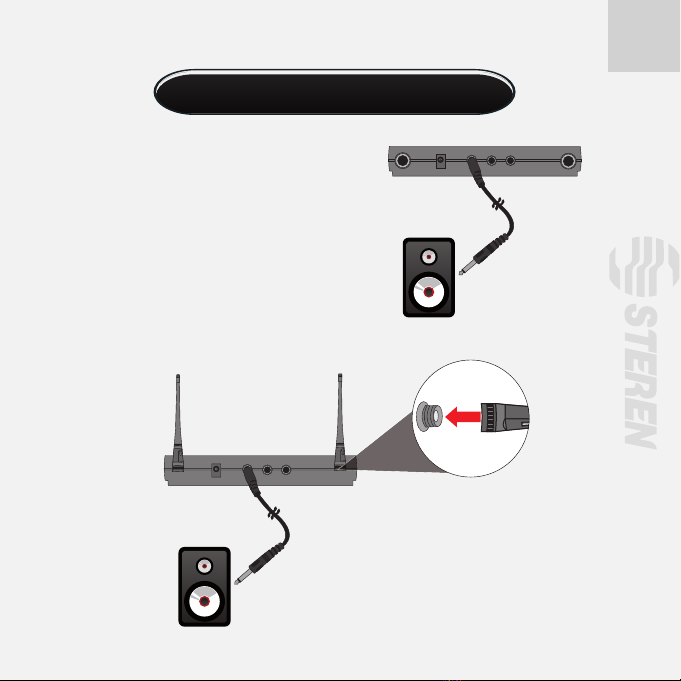

Una vez que ha colocado la batería en
el micrófono:
1. Conecte un sistema de audio en la
salida de audio del receptor según lo
necesite (independiente o mezclada)
Operación
2. Conecte las dos antenas.

14
3. Inserte el adaptador de corriente en el receptor y conecte el adaptador a
un contacto eléctrico cercano.
4. Ponga un nivel bajo de volumen de cada canal en el receptor.
5. Encienda uno o los dos micrófonos.
6. Ajuste el nivel de volumen de acuerdo a sus necesidades.
7. Cuando no utilice el micrófono por un largo tiempo, retire la batería.
AB
VOLUME

15
Especicaciones
Micrófono
Alimentación: 3V- - - (2xAA)
Rango en frecuencia: 630MHz – 865MHz
Poder de transmisión: 10dBm
Máximo nivel de entrada: 0dBV
Temperatura de operación: -10°C ~ 50°C
Tiempo de vida de la batería: >6 horas
Dimensiones: 265x56x56mm
Peso: 216g
Receptor
Alimentación: 12-17V- - - 400 mA
Rango en frecuencia: 630MHz – 865MHz
Sensibilidad: -94dBm para 30dB
Respuesta en frecuencia: 60Hz ~ 16KHz +/- 3dB
Rango dinámico: >90dB
Convertidor ca/cc
Alimentación: 100~240V~ 50/60Hz 10W
Salida: 13,5V- - - 400 mA
El diseño del producto y las especicaciones pueden cambiar sin
previo aviso.

16
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto
de fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren
S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al
consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en
cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es
en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARA EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto.
Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza de
garantía, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor
Número de serie
Fecha de entrega
Producto: Sistema profesional de 2 micrófonos
inalámbricos UHF
Modelo: WR-807
Marca: Steren
ELECTRONICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, México, D.F.
RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo MaximIno Martínez No. 3408 Int. 3 y 4, San
Salvador Xochimanca, México, D.F. 02870,
RFC: SPE941215H43
ELECTRONICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, México.
D.F. RFC: ESC9610259N4
ELECTRONICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal.
RFC: ESG810511HT6
ELECTRONICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC:
ESM830202MF8
ELECTRONICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N.
RFC: EST980909NU5
En caso de que su producto presente alguna falla, acuda al centro de distribución más
cercano a su domicilio y en caso de tener alguna duda o pregunta por favor llame a
nuestro Centro de Atención a Clientes, en donde con gusto le atenderemos en todo lo
relacionado con su producto Steren.
Centro de Atención a Clientes
01 800 500 9000

2

3
WR-807
Thank You
on purchasing your new Steren product.
This manual includes all the feature
operations and troubleshooting necessary
to install and operate your new Steren
Professional UHF wireless microphone
system. Please review this manual thoroughly
to ensure proper installation and operation
of this product. For support, shopping, and
everything new at Steren, visit our website:
www.steren.com
Professional UHF wireless
microphone system
