Steren BAF-1295 User manual

Manual de instrucciones S6-B
V0611a
BAF-1295
Bafle profesional con amplificador
y reproductor MP3

2
Gracias
por la compra de este producto Steren.
Este manual contiene todas las funciones de operación y solución de problemas
necesarias para instalar y operar su nuevo Bae profesional
con amplicador y reproductor MP3 Steren.
Por favor revise este manual completamente para estar seguro de instalar
y poder operar apropiadamente este producto.
Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio Web en:
www.steren.com

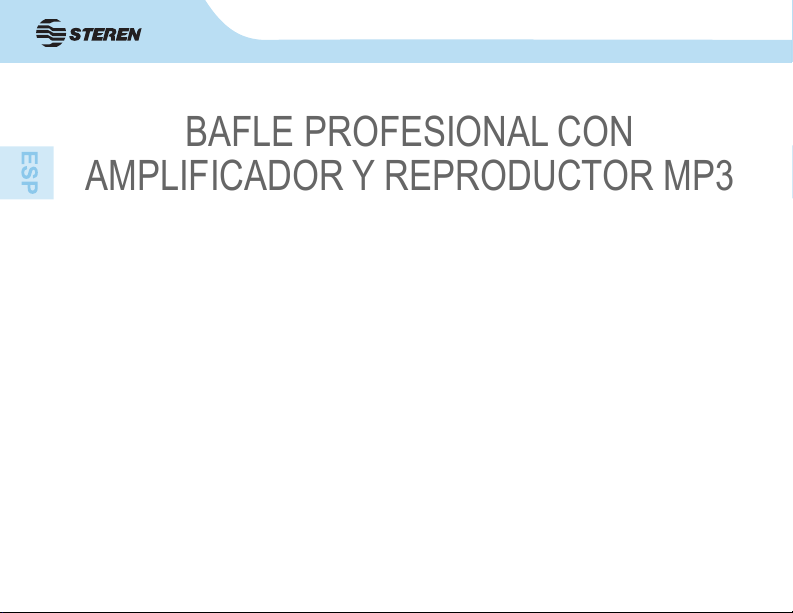

BAF-1295
BAFLE PROFESIONAL CON
AMPLIFICADOR Y REPRODUCTOR MP3

3
• Si utiliza el equipo en exteriores, asegúrese de que esté cubierto adecuadamente.
• No intente abrir el equipo, puede ocasionar mal funcionamiento y anulación de la garantía.
• En caso de que requiera revisión acuda con su distribuidor autorizado Steren.
• No use ni almacene este equipo en lugares donde existan goteras o salpicaduras de agua.
• No exponga el equipo a frío extremo. Si debe utilizar el equipo en condiciones frías, asegúrese
de mandar una señal baja a través de la bobina de la bocina por 15 minutos.
• Siempre utilice un paño suave y seco para limpiar el equipo.
Utilizado de manera adecuada, su nuevo equipo le proveerá de una vida entera de diversión
y placer. Escuchar equipos de audio a un nivel muy alto puede ocasionar daños irreparables,
los cuales son detectados demasiado tarde. Es por eso, que Steren le recomienda no estar
expuesto a sonidos muy altos por un tiempo prolongado. Esta lista de nivel de sonidos es para
su protección:
IMPORTANTE
NIVEL
30
40
50
60
70
80
EJEMPLO
Biblioteca tranquila, murmullos
Sala de estar, refrigerador, recámara
Aire acondicionado a 6 metros, máquina de coser
Aspiradora, secadora de cabello, restaurante ruidoso

4
Los siguientes niveles de ruido pueden ser peligrosos bajo una exposición constante:
• Tiene entrada balanceada y desbalanceada para un micrófono.
• Tiene dos conectores para la entrada de micrófono hembra, uno de 6,3 mm y uno tipo
cannon.
• Tiene dos entradas RCA y una cannon para auxiliar.
• Tiene un conector hembra 6,3 mm y uno cannon de línea de salida, la cual permite conectar
más bafles en cascada ofreciendo crecimiento a su sistema sonoro de acuerdo a sus
necesidades.
• Tiene control de volumen maestro e independiente para cada entrada, ajuste de agudos
y graves.
• Cuenta con una entrada polarizada para la alimentación de la red eléctrica.
• Tiene indicador luminoso de encendido y sobrecarga.
• Incluye cable de alimentación.
CARACTERÍSTICAS
NIVEL
90
100
120
140
180
EJEMPLO
Camión de la basura, motosierra, taladro neumático
Concierto de rock en frente de las bocinas
Disparo de arma, despegue de avión
Despegue de cohete
Su nuevo Bae profesional con amplicador y reproductor MP3 tiene una potencia de 2500Wpmpo
y es ideal para aplicaciones de audio de gran potencia. Las principales características del
producto son las siguientes:

5
CONTROLES
1. Entrada balanceada para micrófono: Conector tipo cannon
para micrófono balanceado.
2. Entrada de micrófono: Permite conectar un micrófono con
conector de 6,3mm.
3. Control de micrófono: Utilice este control para ajustar el nivel
de volumen del micrófono (ya sea 6,3mm o cannon).
4. Entrada de línea RCA: Permite conectar un equipo de audio
externo CD, radio, ipod, DVD, etc. por medio de conectores RCA.
5. Entrada de línea cannon: Permite conectar una mezcladora
usando cables con conector cannon.
6. Control de línea.
7. Control maestro de volumen: Permite ajustar el nivel
de volumen.
8. Salida de señal: Permite conectar otro amplicador en
cascada mediante un conector de 6,3mm.
9. Salida de señal: Permite conectar otro amplicador
o inclusive otro bae activo o amplicado, en cascada
mediante un conector tipo cannon.
10. Agudos: Utilice este control para ajustar el nivel de salida
de tonos agudos.
11. Graves: Utilice este control para ajustar el nivel de salida de tonos graves.
12. Indicador de sobrecarga: Se activa para prevenir algún daño.
13. Indicador de encendido.
14. Fusible.
15. Corriente: Permite conectar el cordón de alimentación suministrado.
16. Interruptor de encendido/apagado.

6
CONTROLES REPRODUCTOR MP3
1. Pantalla de LCD: Despliega información
acerca de la canción actual.
2. Detener: Detiene la reproducción actual.
3. Reproducir / Pausa: Comienza la
reproducción de una canción / realiza una
pausa a la reproducción actual.
4. Siguiente / Volumen + : Presione una vez más
para cambiar a la siguiente canción / mantenga
presionado el botón para aumentar el nivel de
volumen.
5. Anterior / Volumen – : Presione una vez más
para cambiar a la canción anterior / mantenga
presionado el botón para disminuir el nivel de
volumen.
6. Ecualizador / Repetición: Presione una vez
para cambiar la forma de reproducción: Repetir
una vez, repetir todo o cancelar la repetición /
Mantenga presionado el botón para cambiar entre los diferentes modos de ecualización disponibles.
7. Ranura para tarjeta SD: Permite insertar una tarjeta SD que contenga archivos en formato MP3.
8. Conector para dispositivo USB: Permite conectar una memoria USB que contenga archivos en
formato MP3.
17
8
23 4 5 6

7
CONTROL REMOTO
1. Reproducir / Pausa
2. Detener
3. Silenciar
4. Repetir
5. Tecla USB/SD
6. Volumen +
7. Regresar
8. Ecualizador
9. Adelantar
10. Volumen –
11. Compartimiento de batería.
Utiliza una batería tipo botón CR2025
MUTE REPT.
VOL +
VOL -
EQ.
USB
SD
2
1
3
7
8
4
5
9
6
10
11

8
Realice todas las conexiones iniciales con todos los interruptores en la posición de apagado (OFF).
Asegúrese de que el volumen de todos los dispositivos esté en el nivel más bajo, posteriormente
podrá graduarlo.
1. Conecte el cable polarizado a la corriente eléctrica y a su vez el bae.
2. Conecte un micrófono en la entrada MIC a través de un conector de 6,3mm o un conector tipo cannon.
3. Utilice los conectores de entrada Line IN para conectar un reproductor de CD, ipod, MP3, DVD, etc.
4. Encienda todos los equipos, un LED verde se encenderá indicando que el bae está encendido.
5. Ajuste los niveles de volumen de los dispositivos, así como también el control de volumen
maestro del bae.
6. Ajuste los niveles de las frecuencias de agudos (treble) y graves (bass) de acuerdo a sus
necesidades.
CONEXIÓN EN CASCADA
Para realizar esta conexión utilice un cable con conector 6,3mm macho / cannon hembra a RCA
machos / cannon hembra. Pero también puede usar nuestros arneses modelo 255-606, 255-612
ó 255-624 dependiendo de sus necesidades.
Los baes han sido diseñados para colocarse en el piso, en una mesa o instalarlo en un tripié para
bocinas. Algunas recomendaciones son:
- Evite colocar el equipo en las esquinas de un cuarto. Esto incrementa la salida de frecuencias
bajas y puede provocar que el sonido tenga distorsión.
- Evite colocar el bae frente a paredes. Esto también incrementa las frecuencias bajas, pero no
tanto como colocarlo en una esquina. Sin embargo si necesita reforzar las frecuencias bajas, ésta
es una buena forma de hacerlo.
INSTRUCCIONES
COLOCACIÓN

9
PROBLEMAS Y SOLUCIONES
CONEXIÓN
MIC USB
IPOD
CONTACTO
MP3-PLAYER
MP3/WMA/REC

10
Alimentación: 127V~ 60Hz 350W
Potencia: 2500Wpmpo
Amplicador conectores
Alimentación: 2 cannon, 1 de 6,3mm y 2 RCA
Salida: 1 cannon y 1 de 6,3mm
Distorsión armónica: ≤ 0,1%
Relación señal/ruido: ≥ 105dB
Woofer
Diámetro: 30,5cm
Impedancia: 4ohms
Potencia: 300WRMS
Diámetro de bobina: 63mm
Imán: 1 395g
Respuesta de frecuencia: 50Hz a 4kHz
Sensibilidad: 100dBm
Tweeter
Diámetro: 11cm
Impedancia: 4ohms
Potencia: 40WRMS
Diámetro de bobina: 34mm
Imán: 558g
Respuesta de frecuencia: 2,5 – 22kHz
Sensibilidad: 104dB/mW
Consumo nominal: 3,94 kWh/día
Consumo en espera: no aplica
ESPECIFICACIONES
El diseño del producto y las especicaciones pueden cambiar sin previo aviso.

PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto
de fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren
S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al
consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en
cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es
en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto.
Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza de
garantía, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor
Número de serie
Fecha de entrega
Producto: Bae profesional con amplicador y reproductor MP3
Modelo: BAF-1295
Marca: Steren
ELECTRONICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, México, D.F.
RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo MaximIno Martínez No. 3408 Int. 3 y 4, San
Salvador Xochimanca, México, D.F. 02870,
RFC: SPE941215H43
ELECTRONICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, México.
D.F. RFC: ESC9610259N4
ELECTRONICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal.
RFC: ESG810511HT6
ELECTRONICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC:
ESM830202MF8
ELECTRONICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N.
RFC: EST980909NU5
En caso de que su producto presente alguna falla, acuda al centro de distribución más
cercano a su domicilio y en caso de tener alguna duda o pregunta por favor llame a
nuestro Centro de Atención a Clientes, en donde con gusto le atenderemos en todo lo
relacionado con su producto Steren.
Centro de Atención a Clientes
01 800 500 9000

2
Instruction Manual
S6-B
V0611a
BAF-1295
MP3 Player speaker box with amplifier

3
Thank You
on purchasing your new Steren product.
This manual includes all the feature operations and troubleshooting necessary to install
and operate your new Steren´s MP3 player speaker box with amplier. Please review this
manual thoroughly to ensure proper installation and operation of this product.
For support, shopping, and everything new at Steren, visit our website:
www.steren.com
BAF-1295
MP3 PLAYER SPEAKER BOX
WITH AMPLIFIER

4
IMPORTANT
• Avoid exposing the loudspeakers to moisture. If they are set up outdoors, be sure they are
under cover.
• Do not try to open the equipment, may cause malfunction and warranty repeal.
• In case you require a revision of the equipment, please go with an authorized dealer.
• Do not use or store the equipment near wet places. May cause malfunction or shock hazard.
• Avoid exposure to extreme cold. If you must operate the loudspeakers in a cold environment,
warm up the voice coils slowly by sending a low-level signal through them for about 15 minutes.
• Clean only with a soft, dry cloth.
Used wisely, your new sound equipment will provide a lifetime of fun and enjoyment. Since
hearing damage from loud noise is often undetectable until it is too late. Steren recommend
you avoid prolonged exposure to excessive noise. This list of sound levels is included for your
protection:
LEVEL
30
40
50
60
70
80
EXAMPLE
Quiet library, soft whispers
Air conditioner at 20ft, sewing machine
Vacuum cleaner, hair dryer, noisy restaurant

5
The following noises can be dangerous under constant exposure:
HIGHLIGHTS
LEVEL
90
100
120
140
180
EXAMPLE
Garbage truck, chainsaw, pneumatics drill
Rock band concert in front of speakers
Gunshot blast, jet plane
Rocket launching pad
• Balanced and non-balanced microphone input.
• Two different connectors for the microphone input: 6,3mm female and cannon.
• Two RCA and one cannon input jacks as auxiliary.
• 6.3mm female connector and cannon connector for output line, allowing you to connect
more than speaker box, offering a sound system according your needs.
• Independent master volume for each input, treble and bass tones setting.
• Polarized input plug.
• In-use and overload indicator.
• Power cord included in the package.
Your new MP3 player speaker box with amplier has a 2500Wpmpo of maximum power output,
and it’s perfect for sound aplications. The following bullets describes some of the most important
features of the speaker box.

6
CONTROLS
1. Balanced microphone input: Connector for a balanced
microphone.
2. Microphone input: Allows you to connect a microphone
with a 6.3mm connector.
3. Microphone control: Use this control to set the volume level
of the microphone (6.3mm or balanced).
4. RCA Line-in: Allows you to connect an external audio
device CD, radio, DVD, etc. (using a RCA cables).
5. Cannon Line-In: Allows you to connect an external audio
device mixer (using a cannon cables).
6. Line-in control: Use this control to set the volume level of
the Line-in signal.
7. Master volume control: Set the general volume level.
8. Signal output: Use this jack to connect other amplier in
cascade, using a 6.3mm connector.
9. Signal output: Use this jack to connect other amplier in
cascade, using a cannon connector.
10. Treble: Use it to set the treble level.
11. Bass: Use it to set the bass level.
12. Overload indicator.
13. Power indicator.
14. Fuse.
15. AC power: Use it to connect the AC power cord.
16. On / Off power switch: Press to power on / off the speaker box.

7
MP3 PLAYER CONTROLS
1. LCD screen.
Displays information of the current song.
2. Stop.
Stops current song.
3. Play / Pause.
Press to play a song or pause while playing a song.
4. Next / Volume +
Press once to jump next song / press and hold to
raise the volume level.
5. Previous / Volume –
Press once to jump previous song / press and
hold to diminish the volume level.
6. EQ / repeat.
Press once to select the repeat mode: One, All
or Off. Press and hold to switch between different
EQ modes.
7. SD card slot.
Use it to insert a SD card with MP3 les.
8. USB connector.
Use it to plug a USB device with MP3 les.
17
8
23 4 5 6

8
REMOTE CONTROL
1. Play / Pause
2. Stop
3. Mute
4. Repeat
5. USB / SD selector
6. Volume +
7. Backward
8. EQ
9. Forward
10. Volume –
11. Battery compartment.
It uses a CR2025 button type battery.
MUTE REPT.
VOL +
VOL -
EQ.
USB
SD
2
1
3
7
8
4
5
9
6
10
11

9
INSTRUCTIONS
PLACEMENT
Make all initial connections with the power switches OFF on all equipments. Make sure volume
level are all the way down, later you can adjust it.
1. Connect the polarized cable to electric current, then plug to the speaker.
2. Connect a microphone into MIC input through a 6.3mm or cannon connector.
3. Use Line IN connectors to plug a CD, ipod, MP3 or DVD player, among others.
4. Turn the devices on, a green LED will light on, indicating the equipment is in use.
5. Set the volume level on each device. Adjust the volume control on the speaker.
6. Set treble, and bass frequencies in accord to your necessities.
CASCADE CONNECTION
For this connection use a 6.3mm male / cannon female connector to RCA males / cannon male
cable. Also you can use our 255-606, 255-612 or 255-624 cables according your needs.
The powered speaker is designed to sit on the oor, a tabletop, or to t on a standard tripod speaker
stand. Some recommendations are:
- Avoid placing the speaker in the corner of a room. This increases the low frequency output and
can cause the sound to be muddy and indistinct.
- Avoid placing the speaker against a wall. This, too, increases the low frequency output, though
not as much as corner placement. However, if you do need to reinforce the low frequencies, this is
a good way to do it.

10

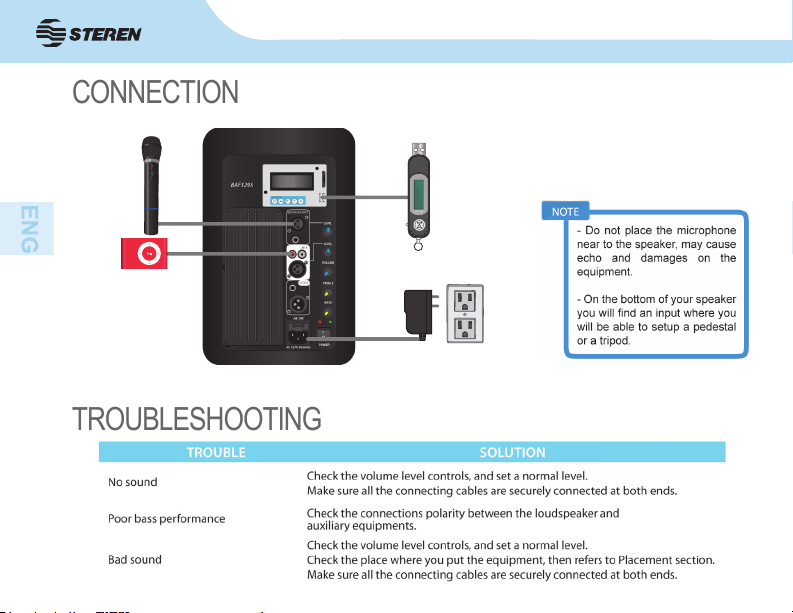

TROUBLESHOOTING
CONNECTION
MIC USB
IPOD
OUTLET
MP3-PLAYER
MP3/WMA/REC
