Für einen kompletten Führungswagen
FW 20 werden ein Grundgerät und ein
Anbausatz zusammengeführt.
Die gesamte Gebrauchsanleitung für
den Führungswagen FW 20 setzt sich
deshalb aus 2 Gebrauchsanleitungen –
Grundgerät FW 20 und Anbausatz
FW-TS – zusammen.
Immer beide Gebrauchsanleitungen vor
der ersten Inbetriebnahme aufmerksam
lesen und für späteren Gebrauch sicher
aufbewahren.
Zusätzlich die Gebrauchsanleitung des
verwendeten Trennschleifers beachten.

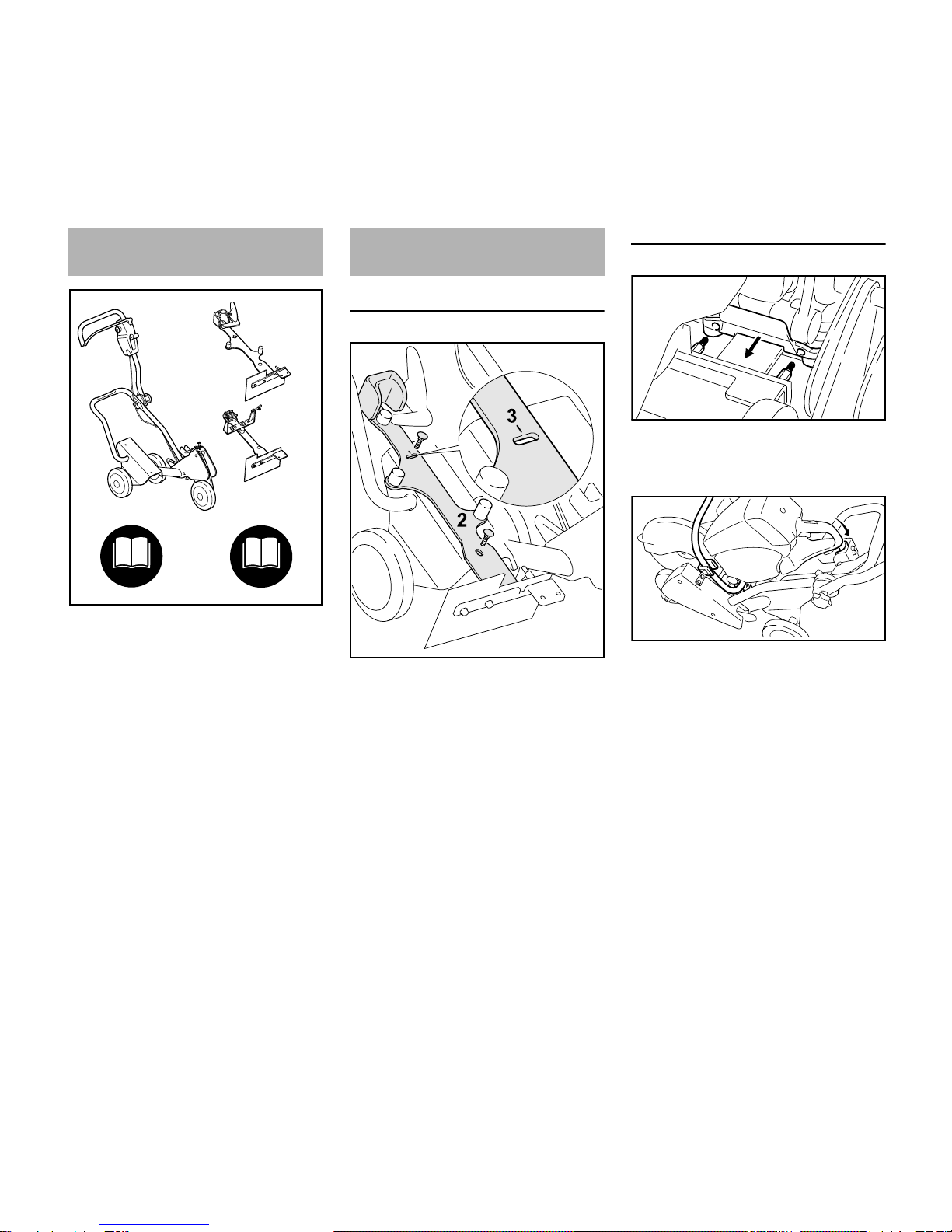

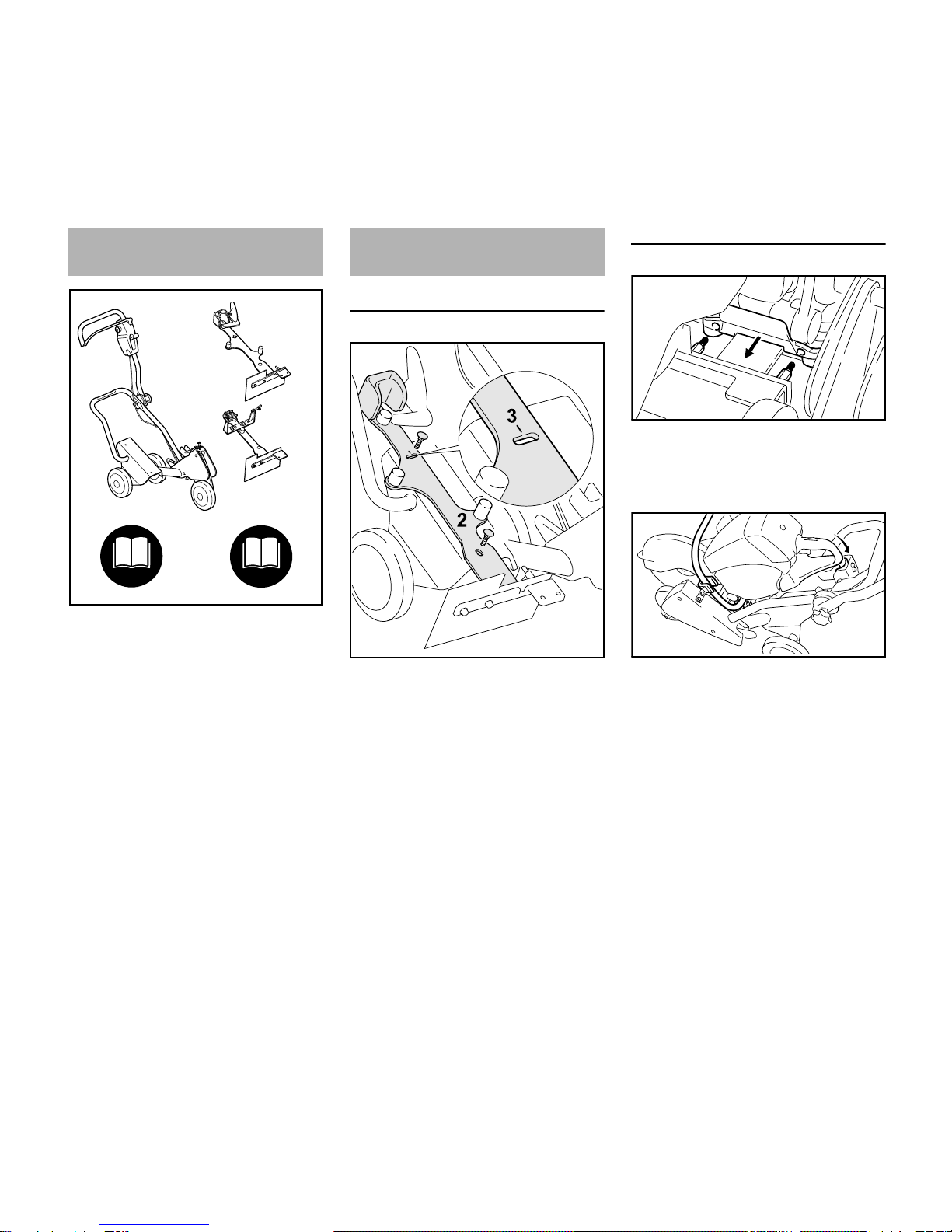

Aufnahme montieren
NSchrauben (1) M8x25 von oben
durch die Langlöcher in der
Aufnahme (2) stecken
NAufnahme so ausrichten, dass die
Kerbe (3) am oberen Langloch
mittig zur Schraube liegt
NSechskantmutter mit Scheibe
aufschrauben und festziehen

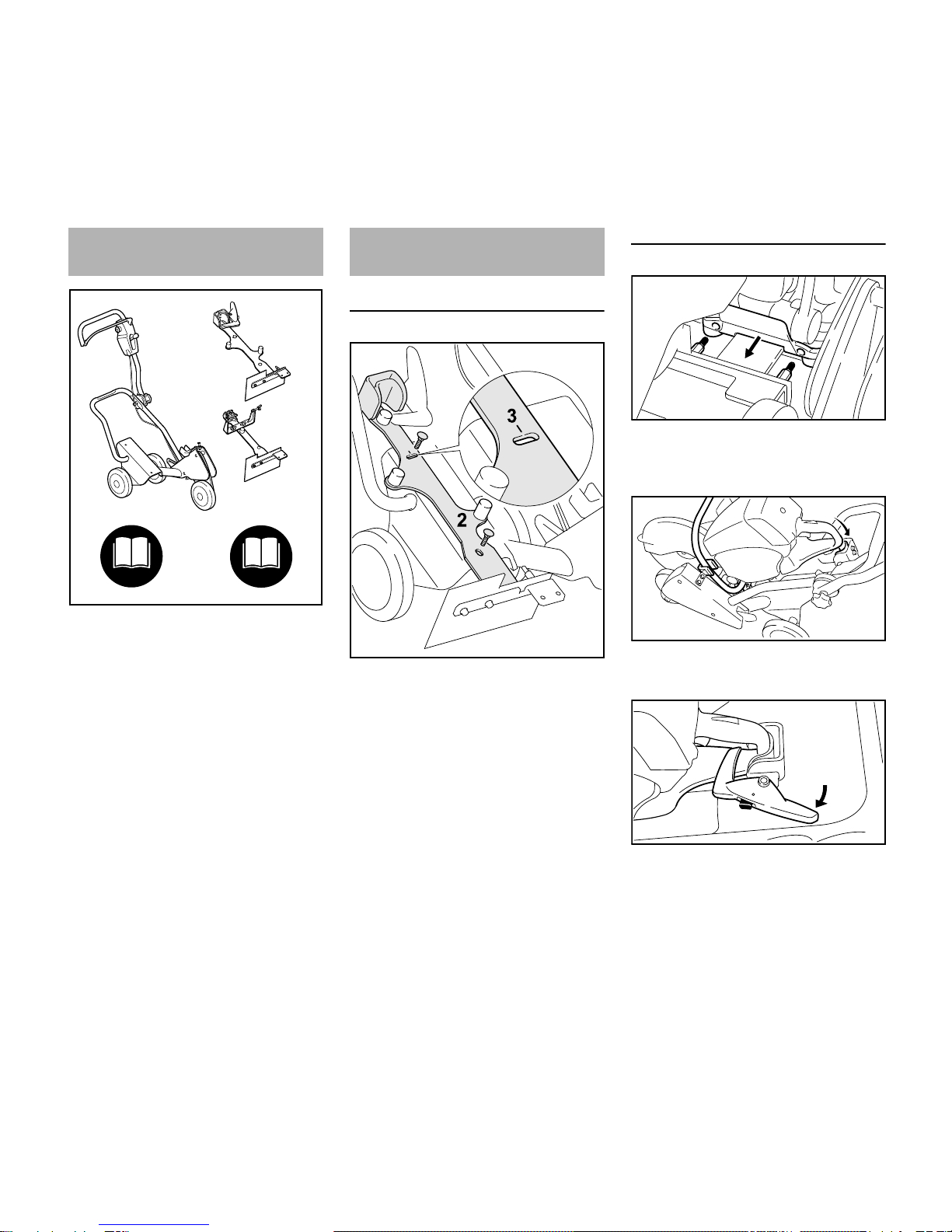

Trennschleifer anbauen
NTrennschleifer so anlegen, dass die
Bolzen (1) in die Bohrungen der
Stütze (2) ragen
NGriffrohr (3) muss im Haltebügel (4)
liegen
NVerriegelungshebel (5) über den
Handschutz (6) drehen und
einrasten
NSperrklinke (7) rückt aus und der
Handgriff ist fixiert
Führungswagen
379BA049 KN
+
+
.....
Anbau
1
1
379BA025 KN
1
1
2
2
379BA026 KN
379BA027 KN
4
3
7
5
379BA028 KN
6

FW 20 - TS 700, TS 800
deutsch
3

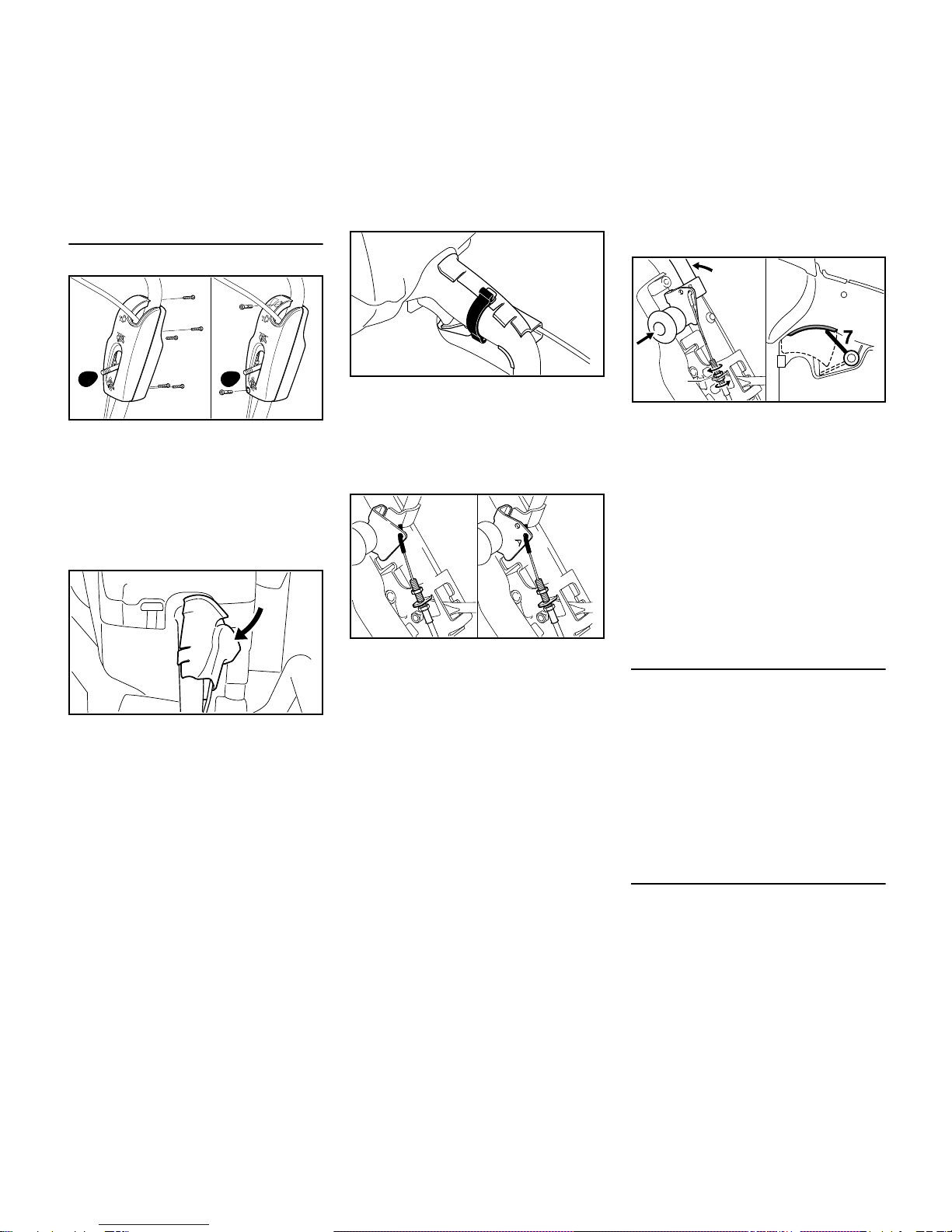

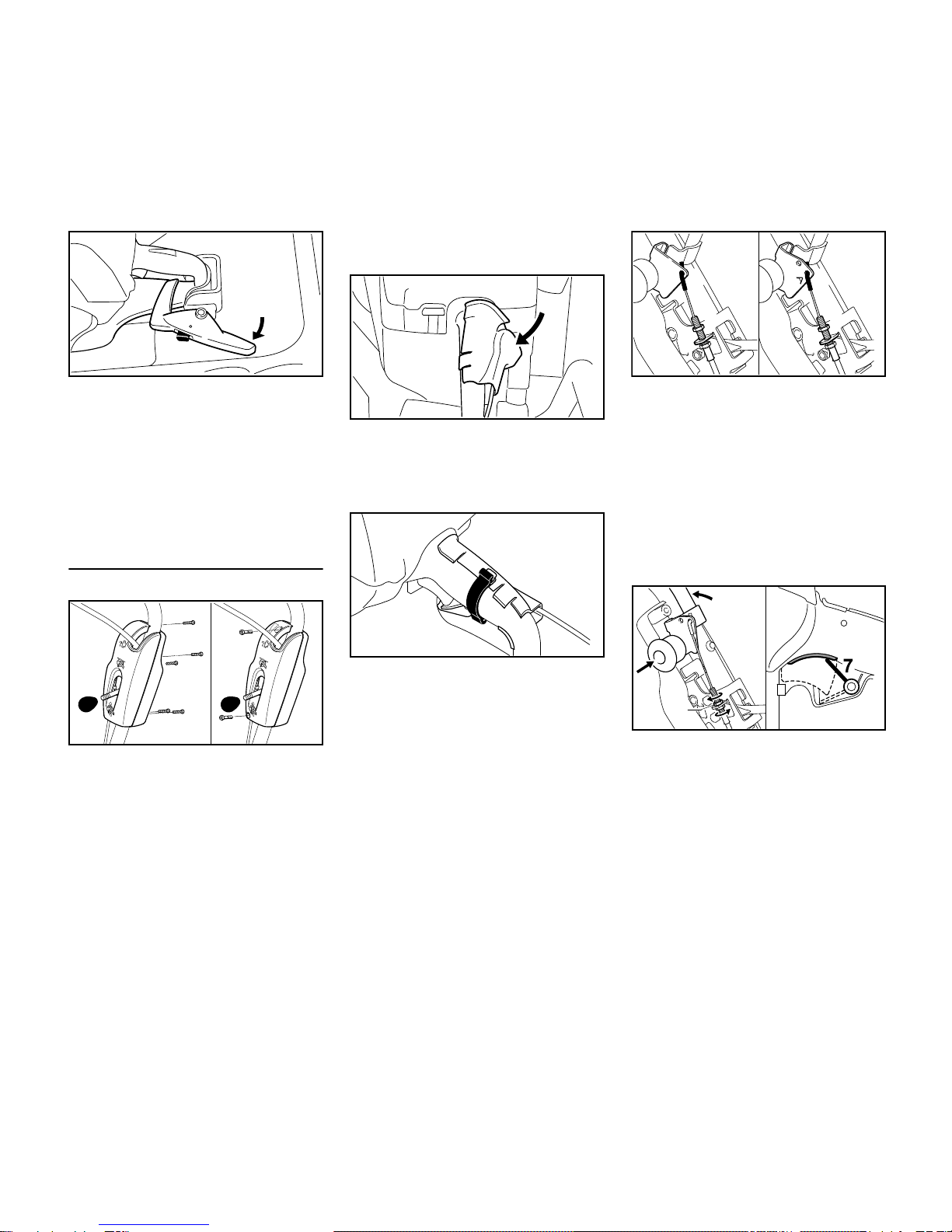

Anbau der Gasbetätigung
NKnopf (1) am Hebel für die
Schnitttiefenverstellung abdrehen
und abnehmen
NSchrauben (2) herausdrehen und
Gehäusehälfte abnehmen
Gaszug montieren
NGaszughalter (1) von der Seite auf
den Handgriff (2) stecken und
einrasten
NGaszughalter mit dem
Gummiband (3) befestigen
Nobere Sechskantmutter von der
Gewindehülse des Gaszuges
abschrauben und abnehmen
NGaszugnippel (4) und
Gewindehülse durch den Halter (5)
führen
NSechskantmutter (6) aufschrauben
NGaszugnippel in
Aufnahmebohrung (A) einhängen
Gaszug einstellen
NBügel in Vollgasposition bringen
NGaszug mit unterer Mutter spannen
bis der Hebel (7) am Anschlag ist –
Gashebel in Vollgasposition
NSechskantmutter (6) festziehen
NBügel lösen – Leerlaufposition – der
Gashebel des Trennschleifers muss
sich in Leerlaufposition befinden
NGehäusehälften wieder
verschrauben und den Knopf auf
den Hebel aufschrauben
Trennschleifer abbauen
NSperrklinke am Verriegelungshebel
eindrücken und den
Verriegelungshebel vom
Handschutz wegdrehen
NGummiband vom Gaszughalter
lösen und Gaszughalter vom
Handgriff entfernen
NTrennschleifer abnehmen
Probeschnitt
Ergibt der Probeschnitt eine im
Vergleich zur Segmentbreite der
Trennschleifscheibe erheblich breitere
Schnittfuge (ca. 1,5 fache
2
1
2
2
2
2
2
2
379BA020 KN
1
379BA030 KN
1
2
379BA031 KN
3
379BA029 KN
4
6
5
4
6
5
379BA042 KN
6

FW 20 - TS 700, TS 800
deutsch
4
Segmentbreite), muss korrekte Montage
der Trennschleifscheibe überprüft
werden.
Transport
Zum platzsparenden Transport kann der
Sterngriff gelöst und das Führungsrohr
nach vorne geschwenkt werden (evtl.
montierten Wasserbehälter entfernen).

Original Instruction ManualPrinted on chlorine-free paper
Printing inks contain vegetable oils, paper can be recycled.
© ANDREAS STIHL AG & Co. KG, 2016 0458-537-9921-A. VA2.G16. 0000000856_005_GB
FW 20 - TS 700, TS 800
English
5
{This instruction manual is protected by copyright. All rights reserved, especially the rights to reproduce, translate and process
with electronic systems.
Contents
Cut-off Machine Cart 6
Mounting 6

FW 20 - TS 700, TS 800
English
6
A basic machine and an attachment kit
are combined to produce a complete
cart FW 20.
The complete instruction manual for the
cart FW 20 therefore consists of two
instruction manuals – one for the basic
machine FW 20 and one for the
attachment kit FW-TS.
Always read both instruction manuals
carefully before using your machine for
the first time and keep them safe for
future reference.
Additionally, observe the instruction
manual of the cut-off machine used.
Installing the mount
NInsert bolts (1) M8x25 from above
through the oblong holes in the
mount (2)
NPosition the mount so that the
notch (3) in the upper oblong hole is
centered in relation to the bolt
NScrew on and tighten the hexagon
nut with washer
Mounting the cut-off machine
NPosition the cut-off machine so that
the pins (1) protrude into the holes
in the support (2)
NThe handlebar (3) must lie in the
bracket (4)
NSwivel the locking lever (5) over the
hand guard (6) and engage
NThe pawl (7) disengages and the
handle is now fixed in place
Cut-off Machine Cart
379BA049 KN
+
+
.....
Mounting
1
1
379BA025 KN
1
1
2
2
379BA026 KN
379BA027 KN
4
3
7
5
379BA028 KN
6

FW 20 - TS 700, TS 800
English
7
Mounting the throttle control
NTwist off and remove the button (1)
on the lever which controls the
cutting depth adjustment
NUnscrew the screws (2) and remove
the moldings
Mounting the throttle cable
NPush the throttle cable support (1)
on to the handle (2) from the side
and engage in position
NSecure the throttle cable support
with the rubber strap (3)
NUnscrew and remove the upper
hexagon nut from the screw sleeve
of the throttle cable
NGuide the throttle cable nipple (4)
and screw sleeve through the
support (5)
NScrew on hexagonal nut (6)
NHook the throttle cable nipple into
the hole (A)
Adjusting the throttle cable
NSet the bracket bow to the full-
throttle position
NTighten the throttle cable at the
lower nut
until the lever (7) reaches the stop –
throttle lever in full throttle position
NTighten the hexagon nut (6)
NRelease the bow – Idle position –
the cut-off machine throttle lever
must be in the idle position
NScrew the two moldings back
together again and screw the knob
back on to the lever
Dismounting the cut-off machine
NPress down the locking pawl on the
locking lever and turn the locking
lever away from the hand guard
NRelease the rubber strap from the
throttle cable support and remove
the throttle cable support from the
handle
NLift out the cut-off machine
2
1
2
2
2
2
2
2
379BA020 KN
1
379BA030 KN
1
2
379BA031 KN
3
379BA029 KN
4
6
5
4
6
5
379BA042 KN
6

FW 20 - TS 700, TS 800
English
8
Trial cut
If the result of a trial cut is considerably
wider than the width of the abrasive
wheel segment
(approximately 1.5 times the segment
width), check that the abrasive wheel is
correctly fitted.
Transport
The star handle can be unscrewed and
the guide tube swung forwards for
compact transport (remove the water
tank, if fitted).

Notice d'emploi d'origineImprimé sur papier blanchi sans chlore
L'encre d'imprimerie contient des huiles végétales, le papier est recyclable.
© ANDREAS STIHL AG & Co. KG, 2016 0458-537-9921-A. VA2.G16. 0000000856_005_F
FW 20 - TS 700, TS 800
français
9
{La présente Notice d'emploi est protégée par des droits d'auteur. Tous droits réservés, en particulier tout droit de copie, de tra-
duction et de traitement avec des systèmes électroniques quelconques.
Table des matières
Chariot de guidage 10
Montage 10

FW 20 - TS 700, TS 800
français
10
Un chariot de guidage FW 20 complet
se compose d'un chariot de base et d'un
kit de montage.
C'est pourquoi la Notice d'emploi du
chariot de guidage FW 20 complet se
compose de 2 Notices d'emploi – de
celle du chariot de base FW 20 et de
celle du kit de montage FW-TS.
Il faut donc toujours lire attentivement
les deux Notices d'emploi avant la
première mise en service et les
conserver précieusement pour pouvoir
les relire lors d'une utilisation ultérieure.
Suivre en plus les instructions de la
Notice d'emploi de la découpeuse à
disque utilisée.
Montage du support
NIntroduire les vis (1) M8x25, par le
haut, à travers les trous oblongs du
support (2) ;
Npositionner le support de telle sorte
que l'encoche (3) située au niveau
du trou oblong supérieur soit bien
centrée par rapport à la vis ;
Nmonter et serrer les écrous à six
pans avec une rondelle.
Montage de la découpeuse
NPrésenter la découpeuse de telle
sorte que les boulons (1) pénètrent
dans les orifices de la patte
d'appui (2) ;
Nla poignée tubulaire (3) doit se
trouver dans l'étrier de fixation (4) ;
Chariot de guidage
379BA049 KN
+
+
.....
Montage
1
1
379BA025 KN
1
1
2
2
379BA026 KN
379BA027 KN
4
3

FW 20 - TS 700, TS 800
français
11
Nfaire pivoter le levier de
verrouillage (5) par-dessus le
protège-main (6) jusqu'à ce qu'il
s'encliquette ;
Nle cliquet de verrouillage (7) ressort
et la poignée arrière est
immobilisée.
Montage de la commande
d'accélérateur
NDévisser le bouton (1) du levier de
réglage de profondeur de coupe et
l'enlever ;
Ndévisser les vis (2) et enlever le
demi-boîtier.
Montage du câble de commande des
gaz
NEmboîter, par le côté, le support de
câble de commande des gaz (1) sur
la poignée (2) et le faire
encliqueter ;
Nfixer le support de câble de
commande des gaz avec la sangle
en caoutchouc (3) ;
Ndévisser et enlever l'écrou à six
pans supérieur de la douille filetée
du câble de commande des gaz ;
Nfaire passer l'embout (4) du câble
de commande des gaz et la douille
filetée à travers le support (5) ;
Nvisser l'écrou à six pans (6) ;
Naccrocher l'embout du câble de
commande des gaz dans l'orifice de
fixation (A).
Réglage du câble de commande des
gaz
NPlacer l'étrier en position pleins
gaz ;
Ntendre le câble avec l'écrou inférieur
jusqu’à ce que le levier (7) arrive en
butée – gâchette d'accélérateur à
pleins gaz ;
Nserrer fermement l'écrou à six
pans (6) ;
7
5
379BA028 KN
6
2
1
2
2
2
2
2
2
379BA020 KN
1
379BA030 KN
1
2
379BA031 KN
3
379BA029 KN
4
6
5
4
6
5
379BA042 KN
6

FW 20 - TS 700, TS 800
français
12
Nrelâcher l'étrier – position de ralenti
– la gâchette d'accélérateur doit se
trouver en position de ralenti ;
Nrevisser les demi-boîtiers et visser
le bouton sur le levier.
Démontage de la découpeuse
NEnfoncer le cliquet du levier de
verrouillage et faire pivoter le levier
de verrouillage pour l'écarter du
protège-main ;
Ndétacher la sangle en caoutchouc
du support de câble de commande
des gaz et enlever le support de
câble de commande des gaz de la
poignée arrière ;
Nenlever la découpeuse.
Coupe d'essai
Si à la coupe d'essai la largeur de coupe
est nettement supérieure à la largeur
des segments du disque à découper
(env. 1,5 fois la largeur des segments), il
faut vérifier si le disque est monté
correctement.
Transport
Pour réduire l'encombrement au
transport, on peut desserrer la poignée
et basculer le guidon vers l'avant (le cas
échéant, enlever le réservoir d'eau).

Original de Instrucciones de servicio
Impreso en papel blanqueado sin cloro. Los colores de la impresión contienen aceites vegetales, por lo que el papel es reciclable.
© ANDREAS STIHL AG & Co. KG, 2016 0458-537-9921-A. VA2.G16. 0000000856_005_E
FW 20 - TS 700, TS 800
español
13
{Este manual de instrucciones está protegido por derechos de autor. Nos reservamos todos los derechos, especialmente el
derecho a la reproducción, traducción y elaboración con sistemas electrónicos.
Índice
Tren de guía 14
Montaje 14

FW 20 - TS 700, TS 800
español
14
Para un tren de guía completo FW 20,
se ensamblan un aparato básico y un
juego de acople.
Por ello, el manual de instrucciones
completo para el tren de guía FW 20 se
compone de dos manuales – el aparato
básico FW 20 y el juego de acople
FW-TS.
Antes de ponerla en marcha por primera
vez, leer con atención los dos manuales
de instrucciones y guardarlos en un
lugar seguro para posteriores consultas.
Tener en cuenta además el manual de
instrucciones del disco que se usa.
Montar el alojamiento
NIntroducir los tornillos (1) M8x25
desde arriba por los orificios
oblongos en el alojamiento (2)
NAlinear el alojamiento, de manera
que la entalladura (3) se encuentre
centrada en el orificio oblongo
superior respecto del tornillo
NEnroscar la tuerca hexagonal con la
arandela y apretarla
Acoplar la tronzadora
NColocar la tronzadora, de manera
que los pernos (1) penetren en los
orificios del apoyo (2)
NEl asidero tubular (3) tiene que
encontrarse en el estribo de
retención (4)
Tren de guía
379BA049 KN
+
+
.....
Montaje
1
1
379BA025 KN
1
1
2
2
379BA026 KN
379BA027 KN
4
3

FW 20 - TS 700, TS 800
español
15
NGirar la palanca de
enclavamiento (5) por encima del
protector salvamanos (6) y
enclavarla
NEl trinquete de bloqueo (7) sale y la
empuñadura queda bloqueada
Acople del accionamiento del gas
NDesenroscar el botón (1) en la
palanca para la regulación de la
profundidad de corte y quitarlo
NDesenroscar los tornillos (2) y quitar
la mitad de la caja
Montar el cable del acelerador
NMontar el soporte del cable del
gas (1) por el lado en la
empuñadura (2) y encastrarlo
NFijar el soporte del cable del gas
con la cinta de goma (3)
NDesenroscar la tuerca hexagonal
superior del manguito roscado del
cable del acelerador y quitarla
NPasar el casquillo del cable del
acelerador (4) y el manguito
roscado por el soporte (5)
NEnroscar la tuerca hexagonal (6)
NEnganchar el casquillo del cable del
acelerador en el orificio de
alojamiento (A).
Ajustar el cable del acelerador
NPoner el estribo en la posición de
pleno gas
NTensar el cable del acelerador con
la tuerca inferior hasta que la
palanca (7) se encuentre en el tope
– acelerador, en posición de pleno
gas
NApretar la tuerca hexagonal (6)
7
5
379BA028 KN
6
2
1
2
2
2
2
2
2
379BA020 KN
1
379BA030 KN
1
2
379BA031 KN
3
379BA029 KN
4
6
5
4
6
5
379BA042 KN
6

FW 20 - TS 700, TS 800
español
16
NAflojar el estribo – posición de
ralentí – el acelerador de la
tronzadora se tiene que encontrar
en la posición de ralentí
NVolver a atornillar las mitades de la
caja y enroscar el botón en la
palanca
Desmontar la tronzadora
NOprimir el trinquete de bloqueo en la
palanca de enclavamiento y quitar
dicha palanca del protector
salvamanos girándola
NSoltar la cinta de goma del soporte
del cable del gas y quitar de la
empuñadura dicho soporte
NQuitar la tronzadora
Corte de prueba
Si el corte de prueba tiene por resultado
un intersticio de corte
considerablemente más ancho
(aprox. 1,5 veces el ancho de
segmento) en comparación con el
ancho de segmento del disco, se ha de
comprobar que el disco esté
correctamente montado.
Transportar la máquina
Para el transporte en poco espacio, se
puede soltar el asidero en estrella y se
puede girar el tubo guía hacia delante
(eventualmente, quitar el depósito de
agua que esté montado).

Originalna uputa za uporabuTiskano na papiru koji je izbijeljen bez sadržaja klora.
Boje u tisku sadrže biljna ulja, papir se može reciklirati.
© ANDREAS STIHL AG & Co. KG, 2016 0458-537-9921-A. VA2.G16. 0000000856_005_HR
FW 20 - TS 700, TS 800
hrvatski
17
{Ova uputa za uporabu je zaštićena po zakonu o autorskom pravu. Sva prava ostaju pridržana, osobito pravo umnožavanja, pri-
jevod i preradba s elektroničkim sistemima.
Popis sadržaja
Kolica za vođenje 18
Dogradnja 18

FW 20 - TS 700, TS 800
hrvatski
18
Za kompletna kolica za vođenje FW 20
dovode se skupa osnovni/bazni uređaj i
dogradna garnitura.
Stoga se cijela uputa za uporabu za
kolica za vođenje FW 20 sastoji od 2
upute za uporabu – za osnovni uređaj
FW 20 i za dogradnu garnituru FW-TS.
Prije prvog stavljanja u rad/pogon
pažljivo pročitati obje upute za uporabu i
spremiti ih na sigurno mjesto, radi
kasnijeg korišćenja.
Dodatno uvažavati i uputu za uporabu
brusnog parača koji se koristi.
Montirati prihvatnik
NVijke (1) M8x25 odozgo gurnuti kroz
uzdužne rupe u prihvatnik (2)
Nprihvatnik izravnati tako, da urez (3)
na gornjoj uzdužnoj rupi leži u
sredini prema vijku
Nmaticu sa šesterokutnom glavom s
pločom zavijčati i čvrsto pritegnuti.
Dograditi brusni parač
NBrusni parač položiti tako, da
svornjaci (1) vire u provrte
potpornja (2)
Ncjevasta ručka (3) mora ležati na
pridržnom stremenu (4)
Npolugu za zakračunavanje (5)
zavrnuti preko štitnika ruke (6) i
uključiti/dovesti u funkciju
Nzaporna zapinjača (7) se iskopčava
i zahvatna ručka je fiksirana.
Kolica za vođenje
379BA049 KN
+
+
.....
Dogradnja
1
1
379BA025 KN
1
1
2
2
379BA026 KN
379BA027 KN
4
3
7
5
379BA028 KN
6
