1188 C-Mount Couplers
Warnings and Cautions
1. Read these instructions thoroughly before using the coupler.
2. Inspect the coupler for any damage that may have occurred during
shipment or prior use.
3. The coupler contains optomechanical parts that are precisely aligned.
Dropping the coupler may cause mechanical damage and/or
misalignment.
4. Test the coupler for functionality before using it in a surgical
procedure.
5. This coupler is shipped non-sterile. Clean and sterilize the coupler
prior to the first use and after every subsequent use. Follow the
cleaning, disinfection, and sterilization instructions provided in these
instructions.
6. Federal law (USA) restricts this device to use by, or on order of a
physician.
7. The camera head surface may exceed 41°C (106°F) in operating
conditions with high ambient temperatures and should be handled
with caution.
8. No modification of this equipment is allowed.
Product Description and
Intended Use
Stryker Endoscopy C-mount couplers are used to attach endoscopes to
Stryker surgical camera heads. They facilitate the easy exchange of
different sized scopes during a surgical procedure and allow users to
focus the image captured through the scope.

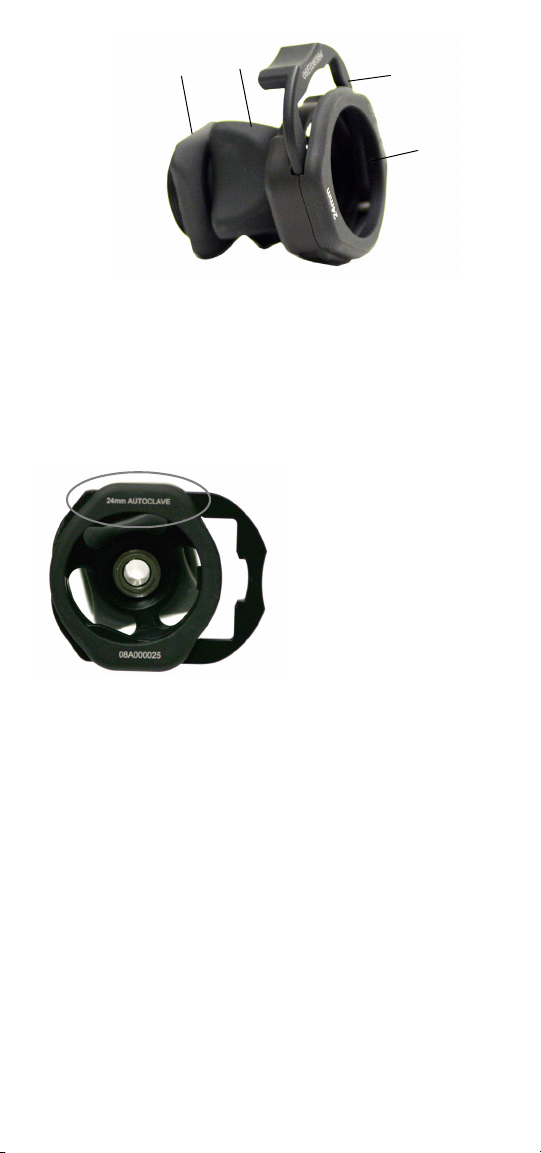

Figure 1 labels the parts of the coupler discussed in this manual.
Figure 1: C-Mount Coupler
1. Rear adapter (camera end)
2. Focusing ring
3. Endobody clamp
4. Endobody (scope end)
3
4
12

2
Stryker C-mount Couplers are available in autoclavable and non-
autoclavable models:
Indications/Contraindications
C-mount couplers are indicated for use in surgical procedures where a
Stryker endoscopic camera and a compatible endoscope are used. There
are no known contraindications.
Setting Up the Coupler
1. Gripping the rear adapter, screw the coupler into the camera head until
it forms a tight seal (see Figure 2).
Caution When attaching or removing the coupler, grip only the rear
adapter, as twisting other parts of the coupler may result in
mechanical damage.

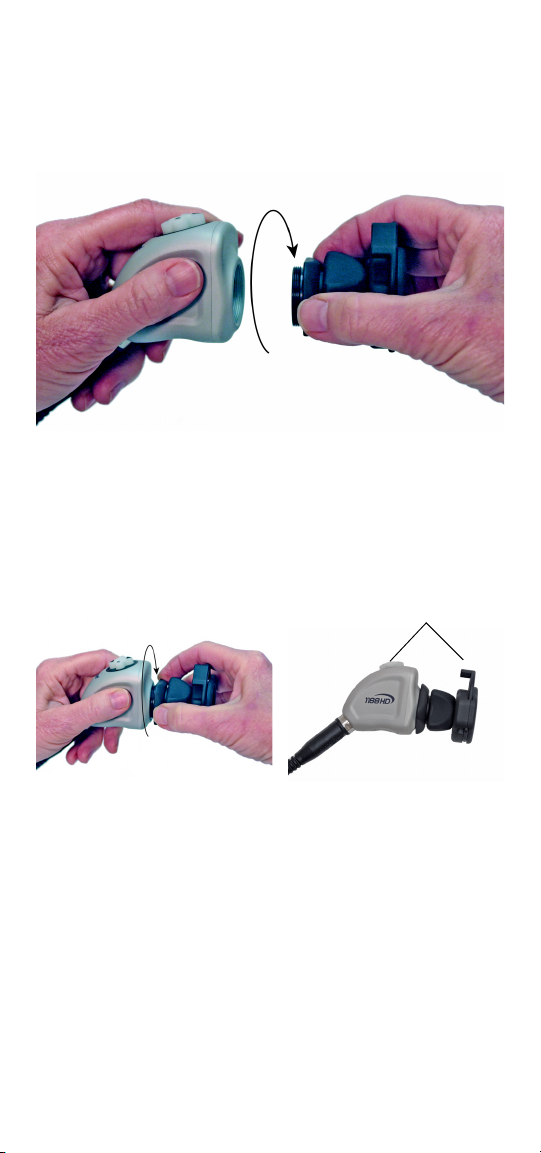

Figure 2: Connecting the coupler and camera head.
2. Rotate the endobody clockwise (a) until the endobody clamp is aligned
with the camera (b) as in Figure 3.
Autoclavable
1188-410-110
(marked AUTOCLAVE)
Non-autoclavable
1188-020-122

3
Caution Rotating the endobody counterclockwise may cause the
coupler to unscrew from the camera head.
Figure 3: Aligning the endobody clamp with the camera.
3. Depress the endobody clamp with your thumb and insert a scope into
the endobody.
4. Release the endobody clamp to secure the scope.
5. With the camera console turned on, rotate the focusing ring to
establish a sharp focus.
6. To remove the coupler, grip the rear adapter and unscrew the coupler
from the camera head.
Reprocessing
These reprocessing instructions are provided in accordance with
ISO 17664. While they have been validated by the manufacturer of the
medical device as being capable of preparing the device for re-use,
it remains the responsibility of the processor to ensure that the
reprocessing as actually performed, using equipment, materials, and
personnel in the reprocessing facility, achieves the desired result. This
normally requires validation and routine monitoring of the process.
Warnings
• This device must be cleaned and sterilized prior to the first use
and after every subsequent use.
• Use only the sterilization cycles outlined in this document.
Using unspecified sterilization cycles may damage the device or
result in incomplete sterilization.
• Separate the camera head, coupler, and scope prior to cleaning,
disinfection, or sterilization. If the coupler and camera head are
cleaned, disinfected, or sterilized as a single unit, disconnecting
the coupler during use will compromise the sterility of the two
products. (Refer to the camera head and scope product manuals
for reprocessing instructions.)
• Wear appropriate protective equipment: gloves, eye protection, etc.
(a) (b)

4
Cautions
• Do not use brushes or pads with metal or abrasive tips during
manual cleaning, as permanent scoring or damage could result.
• To minimize galvanic corrosion, avoid soaking dissimilar
metals in close proximity.
• Only couplers marked AUTOCLAVE can withstand steam
sterilization. Autoclaving couplers that do not bear this
marking will result in product damage.
•CouplersmarkedAUTOCLAVE are not suitable for sterilization
with Sterrad or Steris System 1E. Steam sterilization is the
preferred method.
• Allow the device to air cool following steam sterilization. Rapid
cooling or “quenching” in a liquid will damage the device and
void the warranty.
Limitations on Reprocessing
• Do not cross-sterilize the device. Using multiple sterilization
methods may significantly reduce the performance of the
device.
• Proper processing has a minimal effect on this device. End of
life is normally determined by wear and damage due to use.
• Damage incurred by improper processing will not be covered
by the warranty.
Instructions
Point of Use
• Wipe excess soil from the device using disposable paper towels.
• If an automated reprocessing method will be used, rinse any
channels in the device with 50mL of sterile distilled water
immediately after use.
Containment and Transportation
• Reprocess the device as soon as reasonably practical following use.
• Transport the device in a tray to avoid damage.
Preparation for Cleaning
1. Disassemble the coupler from the scope and camera head.
2. Prepare an enzymatic detergent according to the manufacturer’s
recommendations (one ounce per gallon of tap water at 35 – 40°C).
3. Wipe the entire device with the detergent, using a clean cloth.
4. Immerse the device in the detergent. Inject any inside regions of
the device with 50mL of the detergent solution to remove loose
debris.
5. Soak the device in the detergent for at least 15 minutes.

5
Cleaning: Manual
1. Brush
• Thoroughly brush the exterior of the device with a soft-
bristled brush, focusing on any mated or rough
surfaces.
• Inject any lumen or mated surface a minimum of five
times with at least 50mL of the detergent.
• Brush any lumens a minimum of five times from each
end, using an appropriate bottle brush.
• Brush any movable parts in their extreme open and
closed positions.
2. Rinse
• Rinse the device with treated water at ambient
temperature to remove all detergent residue. Flush any
lumens or mated surfaces a minimum of 5 times. Once
all detergent residues have been removed, continue to
rinse for a minimum of 30 seconds.
• Drain excess water from the device and dry it using a
clean cloth or pressurized air.
• Visually inspect the device for cleanliness, paying close
attention to hard-to-reach areas. If visible soil remains,
repeat steps 1 and 2.
3. Soak
• Prepare a non-enzymatic detergent, according to the
manufacturer’s recommendations of 0.25 ounces/gallon
tap water at 35 – 40°C.
• Fully immerse the device and inject any lumens and
mated surfaces with at least 50mL of the detergent.
• Soak the device for a minimum of 15 minutes.
4. Brush
• Thoroughly brush the exterior of the device using a
soft-bristled brush.
• Inject the prepared detergent into any cannulae,
lumens, or mated surfaces a minimum of 5 times.
• Brush any lumens a minimum of 5 times from each end,
using an appropriate bottle brush.
• Actuate the device, brushing around any movable parts
in all extreme positions.
5. Rinse
• Thoroughly rinse the device with treated water until all
detergent residue is removed. Flush any lumens or
crevices 5 times. After the detergent residue is removed,
continue rinsing for a minimum of 30 seconds.
• Drain the excess water from the device and dry it with a
clean cloth or pressurized air.

6
Cleaning: Automated
1. Brush
• Brush both ends of any lumens a minimum of five
times, using an appropriate bottle brush.
2. Rinse
• Rinse the device with treated water at ambient
temperature until there is no visible detergent residue.
Continue to rinse for a minimum of 30 seconds after all
detergent residue has been removed.
• Place the device in the washer on an incline to facilitate
drainage.
3. Automated wash
• Program the washer using the following parameters:
Disinfection (optional)
1. Disinfect the device by submerging it in a disinfection agent.
Follow the disinfection agent manufacturer’s recommended
concentrations, temperatures, and exposure times.
2. Thoroughly rinse and flush all parts and lumens with running,
demineralized water to remove the disinfectant.
3. Dry all parts with a lint-free towel immediately after rinsing.
Drying
• For automated drying, use the drying cycle provided with the
washer/disinfector.
• For manual drying, use a lint-free cloth.
• Dry any lumens with compressed air.
* If necessary, use pressurized air to aid in drying. Visually inspect each
device for cleanliness.
Phase Recirculation
Time
Water
Temperature
Detergent Type
and Concentration
(If applicable)
Pre Wash 2 minutes Cold N/A
Enzyme
Wash
2 minutes Hot Enzymatic
Detergent
Wash 1 2 minutes Set Point
(66°C)
Regular Detergent
Rinse 1 2 minutes Hot N/A
Dry
Phase
7 minutes 115°C N/A

7
Maintenance, Inspection, and Testing
• Inspect the device on a continual basis. If a problem is
observed or suspected, the device should be returned
for repair.
• Inspect all components for cleanliness. If fluid or tissue
buildup is present, repeat the above cleaning and
disinfection procedures.
Packaging
N/A
Sterilization
After performing the cleaning instructions specified above, perform
one of the following sterilization cycles.
Steam
Note for United States users: For all autoclave-compatible devices,
Stryker recommends using steam sterilization instead of liquid
chemical sterilization.
• Steam sterilization is intended only for couplers marked
AUTOCLAVE.
• Rapid cooling, or “quenching,” the coupler after autoclaving
will result in product damage.
• The water used in the autoclave process must meet standards
for clean steam per AAMI ST 79 Appendix M – Steam Quality
requirements.
Sterilizer
Type
“Flash”
Gravity
“Flash”
Pre-vacuum
Gravity Pre-vacuum
Min.
Temp.
132 – 137°C
(270 – 279°F)
132 – 137°C
(270 – 279°F)
132 – 137°C
(270 – 279°F)
132 – 137°C
(270 – 279°F)
Min.Cycle
Time
10 minutes 3 minutes 10 minutes 3 minutes
Product
Config-
uration
Unwrapped Unwrapped Double
wrapped
Double
wrapped
Drying
Time
— — 8 minutes 8 minutes

8
Technical Specifications
Ethylene Oxide (EO)
Steris System 1 / Steris System 1E
Note: Steris® System 1™ is not intended for use in the United States.
Do not sterilize the autoclavable coupler (1188-410-110) with Steris
System 1E.
1. Clean and prepare the coupler as recommended in this user guide.
2. Sterilize the coupler using Steris® System 1™ with Steris® 20
Sterilant, or System 1E™ with S40™ Sterilant. Follow the
manufacturer's instructions.
3. Allow the coupler to completely dry before reassembling it to a
scope or camera head. Otherwise, the lens will fog during use.
Sterrad
Caution: Couplers marked AUTOCLAVE are not suitable for Sterrad
sterilization. Steam sterilization is the preferred method.
1. Clean and prepare the coupler as recommended in this user guide.
2. Sterilize the coupler using the Sterrad™ NX or 100S System.
3. Allow the coupler to completely dry before reassembling it to a
scope or camera head. Otherwise, the lens will fog during use.
Storage
N/A
Transport and Storage
Conditions
Temperature: -10 – 50°C
Relative Humidity: 10 – 75%
Atmospheric Pressure: 700 – 1060 hPa
Operating Conditions Temperature: 10 – 30°C
Relative Humidity: 30 – 75%
Atmospheric Pressure: 700 – 1060 hPa
Preconditioning parameters
Temperature 55 ± 2°C (131 ± 4°F)
Exposure
Concentration
(100% EO)
725 mg/L
Temperature 131°F (55°C) ± 5°F
Time 1 hour
Chamber Humidity 70% RH (50 – 80%) ± 5%
Aeration parameters
Aeration Time 12 hours
Temperature 35 – 55°C (95° – 131°F)

9
Symbols and Definitions
Symbols found on the 1188 HD Coupler, its packaging, and in this manual
have specific meanings that clarify the proper use and storage of the device.
The following list defines the symbols associated with this product:
Caution (consult instructions for use)
Cameras, couplers, and camera extension cable are
shipped non-sterile and must be sterilized before use
Humidity range Legal manufacturer
Pressure range Date of
manufacture
Temperature
range Serial number
Country of
origin Catalogue number
Stryker European representative
Device meets requirements for safety and effectiveness
set forth in MDD 93/42/EEC
Federal law (USA) restricts this device to use by, or on
order of, a physician
Denotes compliance to CAN/CSA C22.2 No 601.1 and
UL 60601-1
Device recycling code (applicable to China)
This symbol indicates that the waste disposal of
electrical and electronic equipment must not be
disposed as unsorted municipal waste and must be
collected separately. Please contact the manufacturer or
other authorized disposal company to decommission
your equipment.
Consult instructions for use

10
This Stryker Endoscopy product is warranted to the original purchaser
for a period of one year from the date of purchase to be free from defects
in material and workmanship. This warranty extends to all purchases and
is limited to the repair or replacement of the product without charge
when returned to:
Stryker Endoscopy
5900 Optical Court
San Jose, CA 95138 USA
Stryker Endoscopy cannot accept responsibility for returns or
replacements that have not been authorized. This warranty does not cover
damages caused by misuse or by failure to follow the procedures outlined
in this manual or demonstrated by Stryker Endoscopy representatives.
There are no other expressed warranties.
Warranty Statement

11
Français
Coupleur à monture
en C 1188
Avertissements et précautions
d'emploi
1. Lire attentivement les instructions avant toute utilisation du coupleur.
2. Vérifier que le coupleur n'a pas été abîmé pendant le transport ou
utilisation antérieure.
3. Le coupleur comporte des pièces optomécaniques qui sont alignées
avec précision. Toute chute du coupleur peut provoquer des dégâts
mécaniques et/ou un mauvais alignement.
4. Vérifier le bon fonctionnement du coupleur avant de l'utiliser pour
une procédure chirurgicale.
5. Le coupleur est fourni non stérile. Le nettoyer et le stériliser avant la
première utilisation et après chaque utilisation. Suivre les procédures
de nettoyage, de désinfection et de stérilisation décrites dans ces
instructions.
6. La loi fédérale américaine n'autorise l'utilisation de ce matériel
que par un médecin ou une personne agissant sous son ordre.
7. La surface de la tête de caméra peut dépasser 41 °C (106 °F) dans le
cadre d'un fonctionnement en température ambiante élevée et doit être
manipulée avec précaution.
8. Il est interdit d'apporter des modifications à l'équipement.
Description et utilisation
du produit
Le coupleur à monture en C de Stryker sert à raccorder un endoscope à
une tête de caméra chirurgicale Stryker. Il facilite l'échange d'endoscopes
de différentes tailles pendant une intervention chirurgicale et permet aux
utilisateurs de mettre au point l'image capturée par l'endoscope.
La figure 1 présente les pièces du coupleur mentionnées dans ce manuel.

12
Figure 1 : Coupleur à monture en C
1. Adaptateur arrière (collier de caméra)
2. Bague de mise au point
3. Pince du porte-endoscope
4. Porte-endoscope (collier d'endoscope)
Les coupleurs à monture en C sont disponibles en modèles stérilisables
et non stérilisables en autoclave :
Indications/Contre-indications
L'utilisation du coupleur à monture en C est indiquée lors des
interventions chirurgicales faisant appel à une caméra
endoscopique Stryker et à un endoscope compatible. Il n'existe pas de
contre-indications connues.
Stérilisable en autoclave
1188-410-110
(marqué AUTOCLAVE)
Non stérilisable en autoclavable
1188-020-122
3
4
12

13
Installation du coupleur
1. En maintenant l'adaptateur arrière, visser le coupleur dans la tête de
caméra jusqu'à jonction complète (voir la figure 2).
Attention Lors de la fixation ou du retrait du coupleur, maintenir
uniquement l'adaptateur arrière, car une torsion des autres
pièces du coupleur peut entraîner des dégâts mécaniques.
Figure 2 : Raccordement du coupleur à la tête de caméra.
2. Faire tourner le porte-endoscope dans le sens des aiguilles d'une
montre (a) jusqu'à ce que la pince du porte-endoscope soit alignée
avec la caméra (b) comme indiqué en figure 3.
Attention Une rotation du porte-endoscope dans le sens inverse des
aiguilles d'une montre peut dévisser le coupleur de la tête
de caméra.
Figure 3 : Alignement de la pince du porte-endoscope avec
la caméra.
3. Appuyer avec le pouce sur la pince du porte-endoscope et insérer
l'endoscope dans le porte-endoscope.
4. Relâcher la pince du porte-endoscope pour bien fixer l'endoscope
en place.
5. Après avoir mis sous tension la console de la caméra, faire pivoter
la bague de mise au point afin de définir une mise au point précise.
6. Pour retirer le coupleur, maintenir l'adaptateur arrière et dévisser
le coupleur de la tête de caméra.
(a) (b)

14
Retraitement
Ces instructions de retraitement sont fournies conformément
à la norme ISO 17664. En dépit de la validation par le fabricant de
dispositifs médicaux comme étant en mesure de préparer le dispositif
pour réutilisation, c'est à l'opérateur qu'il incombe de s'assurer que le
retraitement obtient le résultat souhaité tel qu'il a été effectivement
réalisé en utilisant du matériel, des matériaux et du personnel sur le
site de retraitement. Cela requiert normalement une validation et un
suivi de routine du traitement.
Avertissements
• Ce dispositif doit être nettoyé et stérilisé avant la première
utilisation et après chaque utilisation.
• Utiliser uniquement les cycles de stérilisation décrits dans ce
document. L'utilisation de cycles de stérilisation non spécifiés
risque d'endommager le dispositif ou d'entraîner une
stérilisation incomplète.
• Séparer la tête de caméra, le coupleur et l'endoscope avant
le nettoyage, la désinfection ou la stérilisation. Si le coupleur
et la tête de caméra ont été nettoyés, désinfectés ou stérilisés
en une seule pièce, la déconnexion du coupleur pendant
l'utilisation compromet la stérilité des deux produits.
(Consulter les instructions de retraitement de la tête de
caméra et de l'endoscope dans les manuels de chaque produit.)
• Porter des équipements de protection appropriés :
gants, protections oculaires, etc.
Précautions d'emploi
• Pendant le nettoyage manuel, ne pas employer de brosses ou
de tampons comportant des embouts métalliques ou abrasifs
au risque d'infliger aux instruments des éraflures ou des
dommages permanents.
•Afin de minimiser les risques de corrosion galvanique, éviter
de faire tremper des métaux différents à proximité les uns des
autres.
• Seuls les coupleurs marqués AUTOCLAVE peuvent supporter
une stérilisation à la vapeur. La stérilisation en autoclave des
coupleurs ne comportant pas cette mention endommagera le
produit.
• Les coupleurs marqués AUTOCLAVE ne sont pas adaptés à la
stérilisation avec le Sterrad ou Steris System 1E. La stérilisation
à la vapeur est la méthode recommandée.
• Après la stérilisation à la vapeur, laisser refroidir le dispositif
à l'air. Le refroidissement rapide du dispositif ou le fait de le
tremper dans un liquide alors qu'il est encore chaud risque de
l'endommager et d'annuler la garantie.

15
Limitations du retraitement
• Ne pas stériliser le dispositif en utilisant différentes méthodes
de stérilisation. L'utilisation de plusieurs méthodes de
stérilisation peut réduire considérablement la performance
du dispositif.
• Le traitement normal n'a que peu d'incidence sur la durée de
vie de ce dispositif. La fin de vie est normalement déterminée
par l'usure et les dommages liés à l'utilisation.
• Les dommages dus à un traitement inapproprié ne sont pas
couverts par la garantie.
Instructions
Point d'application
• Nettoyer toute salissure sur le dispositif à l'aide de serviettes en
papier jetables.
• Si une méthode de retraitement automatisée sera utilisée,
rincer tous les canaux dans le dispositif avec 50 ml d'eau
distillée stérile immédiatement après utilisation.
Confinement et transport
• Retraiter le dispositif dès que raisonnablement possible après
utilisation.
• Transporter le périphérique dans un plateau pour éviter tout
dommage.
Préparation au nettoyage
1. Dissocier le coupleur de l'endoscope et de la tête de caméra.
2. Préparer un détergent enzymatique conformément aux
recommandations du fabricant (28,3 g pour 3,8 litres d'eau du
robinet à 35 – 40 °C.
3. Essuyer tout le dispositif avec le détergent, à l'aide d'un chiffon
propre.
4. Immerger le dispositif dans le détergent. Injecter à l'intérieur du
dispositif 50 ml de la solution de détergent pour retirer les débris
détachés.
5. Faire tremper le dispositif dans le détergent pendant 15 minutes
au moins.

16
Nettoyage : Manuel
1. Brosser
• Brosser soigneusement l'extérieur du dispositif avec une
brosse à poils doux, en vous concentrant sur les surfaces
rugueuses ou connexes.
• Injecter chaque lumière et surface connexe un
minimum de cinq fois avec 50 ml au moins de
détergent.
• Brosser chaque lumière cinq fois au moins en partant de
chacune des extrémités, à l'aide d'un goupillon adapté.
• Brosser toutes les pièces mobiles dans leurs positions
extrêmes ouvertes et fermées.
2. Rincer
• Rincer le dispositif avec de l'eau traitée à température
ambiante pour supprimer tous les résidus de détergent.
Rincer chaque lumière ou surface connexe 5 fois au
moins. Une fois tous les résidus de détergent retirés,
poursuivre le rinçage pendant 30 secondes au moins.
• Purger l'eau restant dans le dispositif puis le sécher
à l'aide d'un chiffon propre ou d'air sous pression.
• Inspecter visuellement le dispositif pour s'assurer qu'il
est propre, en prêtant une attention toute particulière
aux endroits difficiles d'accès. Si des salissures visibles
persistent, répéter les étapes 1 et 2.
3. Tremper
• Préparer un détergent non enzymatique conformément
aux recommandations du fabricant (7 g pour 3,8 litres
d'eau du robinet à 35 – 40 °C).
• Immerger entièrement le dispositif et injecter dans
chaque lumière et surface connexe 50 ml au moins
de détergent.
• Laisser tremper le dispositif pendant 15 minutes au
moins.
4. Brosser
• Brosser soigneusement l'extérieur du dispositif
en utilisant une brosse à poils doux.
• Injecter 5 fois au moins le détergent préparé dans
chaque canule, lumière ou surface connexe.
• Brosser chaque lumière 5 fois au moins en partant de
chacune des extrémités, à l'aide d'un goupillon adapté.
• Actionner le dispositif, et brosser autour de chaque
pièce mobile dans toutes les positions extrêmes.
5. Rincer
• Rincer soigneusement le dispositif avec de l'eau
traitée jusqu'à ce qu'il ne reste plus de résidus de
détergent. Rincer chaque lumière ou fissure 5 fois.
Après suppression des résidus de détergent,
poursuivre le rinçage pendant 30 secondes au moins.
• Purger l'eau restant dans le dispositif puis le sécher
à l'aide d'un chiffon propre ou d'air sous pression.
