Subaru E101SFL100 User manual

ALCOHOL
WIPE
2. Rear Side Sill Plate (2)
1. Front Side Sill Plate (2)
3. Squeegee
4. Front Sill PlateTemplates 5. Rear Sill PlateTemplates 6. Alcohol Wipes (4)
Denotes instructional steps
necessary to complete the
process.
Denotes quality processes to be
checked prior to moving to the next
step.
Denotes safety equipment required to be used
such as a mask, goggles, rubber gloves, and
hearing protection.
Denotes cautions to be taken to avoid
physical injury or electronic component
damage.
Denotes warnings that may lead to
serious physical injury or vehicle
damage.
Denotes specific tools that are
necessary to complete the step.
Denotes cautions to be taken to avoid
vehicle and component damage.
GogglesMask
Rubber Gloves Hearing Protection
SUBARU OF AMERICA PAGE
1/10
DATE
02/10/17
ISSUE
00
INSTALLATION INSTRUCTIONS
PART NUMBER: E101SFL100
DESCRIPTION:
Crosstrek Sill Plates
KIT CONTENTS:
TOOLS REQUIRED:
MEANING OF CHARACTERS:
DESCRIPTION
Side Sill Plate Plate
Soft lint-free
Microfiber Cloth Masking Tape Scissors
1. Front Side Sill Plate (2).
2. Rear Side Sill Plate (2).
3. Squeegee
4. Front Sill Plate Templates
5. Rear Sill Plate Templates
6. Alcohol wipes (4).
ALCOHOL
WIPE
LOCATE SIDE OF SILL PLATE HERE
LOCATE SIDE OF SILL PLATE HERE
LOCATE SIDE OF SILL PLATE HERE
LOCATE SIDE OF SILL PLATE HERE
(THIS SIDE UP FOR LEFT HAND)
(THIS SIDE UP FOR RIGHT HAND)
INSTALL TEMPLATE - FRONT EDGE
(THIS SIDE UP FOR LEFT HAND)
INSTALL TEMPLATE - REAR EDGE
(THIS SIDE UP FOR RIGHT HAND)
REAR OF VEHICLE
REAR OF VEHICLE
FRONT OF VEHICLE
FRONT OF VEHICLE
ALIGN TO VEHICLE EDGE
ALIGN TO VEHICLE EDGE
ALIGN TO VEHICLE EDGE
ALIGN TO VEHICLE EDGE
ALIGN TO SEAM IN INTERIOR TRIM
ALIGN TO SEAM IN INTERIOR TRIM
FRONT DOOR SILL
FRONT DOOR SILL
LOCATE SIDE OF SILL PLATE HERE
LOCATE SIDE OF SILL PLATE HERE
(THIS SIDE UP FOR LEFT HAND)
INSTALL TEMPLATE - REAR EDGE
(THIS SIDE UP FOR RIGHT HAND)
REAR OF VEHICLE
REAR OF VEHICLE
(THIS SIDE UP FOR LEFT HAND)
(THIS SIDE UP FOR RIGHT HAND)
FRONT OF VEHICLE
FRONT OF VEHICLE
ALIGN TO VEHICLE EDGE
ALIGN TO VEHICLE EDGE
ALIGN TO VEHICLE EDGE
ALIGN TO VEHICLE EDGE
INSTALL TEMPLATE - FRONT EDGE
LOCATE SIDE OF SILL PLATE HERE
LOCATE SIDE OF SILL PLATE HERE
ALIGN TO SEAM IN INTERIOR TRIM
ALIGN TO SEAM IN INTERIOR TRIM
REAR DOOR SILL
REAR DOOR SILL

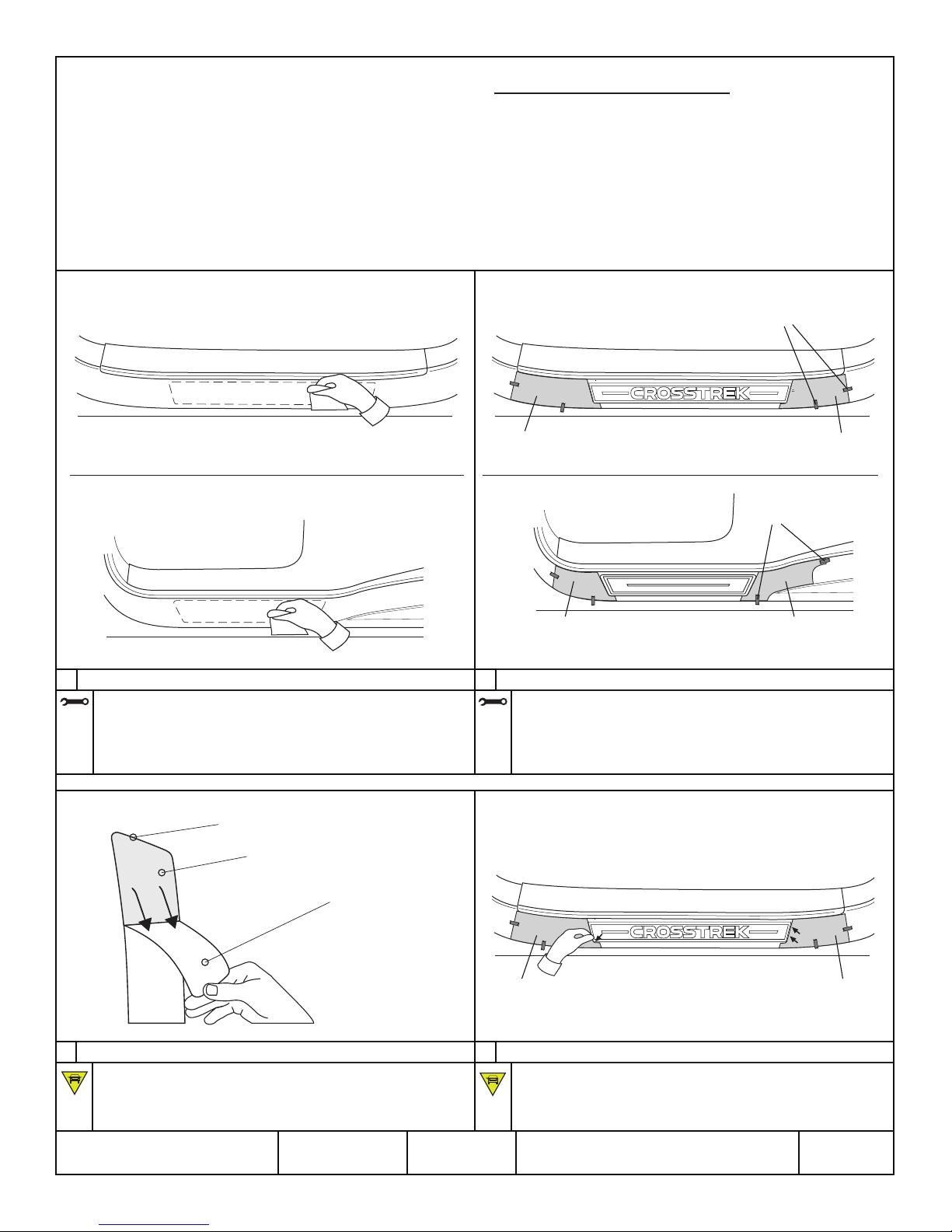

PREPARATION - BEFORE INSTALLATION:
SUBARU OF AMERICA PAGE
2/10
DATEISSUE
00
Remove liner from Sill Plate. After removal of part liner, to prevent
contamination, limit touching adhesive side of Sill Plate by handling
on the edges.
2
34
Notes to the Installer
1. Read the entire installation instructions prior to beginning the
installation of the accessory.
2. Ensure that the vehicle is properly protected in the area that
the accessory is to be installed.
3. To prevent vehicle damage, never place tools on top of painted
surfaces, seats, dash pad, console or floor carpet / mat.
4. Always wear appropriate safety gear to include gloves and eye
protection when required.

1. This product should be installed with proper installation tools.
2. Install this product while observing all warnings and precautions
stated in this instruction booklet.
3. VERY IMPORTANT: Thoroughly wash vehicle with Soap and
Water.
4. Parts storage should be flat at room temperature and in a clean
dry place. Care should be taken to avoid a dusty environment.
Dry Fit
Thoroughly wash vehicle with a soft lint-free cloth. Wipe front
and rear sill areas where the Sill Plates will be installed with
alcohol wipes. Allow the area to dry completely.
1Alcohol
Separate Liner
02/10/17
Liner
Sill Plate
Adhesive side of Sill Plate
Sill Plate Alignment
Cut out supplied templates. Slide templates under plastic panel.
Line up edges of the plastic panel with the lines on the templates.
Use masking tape to secure templates into place. Locate front and
rear Sill Plates into place using the templates as shown above.
NOTE: Sill Plate should remain on flat surface only, not on radius.
Start by aligning the edge of Sill Plate with the template as shown.
Make sure the top edge of the Sill Plate is aligned with the plastic
panel and lay into position.
NOTE: If mislocated, lift straight up and reposition into correct location.
DESCRIPTION
Side Sill Plate
Left Front Door Sill
Left Rear Door Sill
Plastic Panel
FRT Sill Plate Rear TemplateFRT Sill Plate Front Template
RR Sill Plate Front Template RR Sill Plate Rear Template
Masking
Tape
Left Front Door Sill
Left Rear Door Sill
Plastic Panel
Plastic Panel
Masking
Tape
Plastic Panel
FRT Sill Plate Rear Template
FRT Sill Plate Front Template
Left Front Door Sill
Plastic Panel

Moving to the Left Rear Sill Plate, remove liner from Sill Plate. After
removal of part liner, to prevent contamination, limit touching
adhesive side of Sill Plate by handling on the edges.
02/10/17 SUBARU OF AMERICA PAGEDATEISSUE
00
56
Adhere To Surface
Start by aligning the edge of Sill Plate with the template as shown.
Make sure the top edge of the Sill Plate is aligned with the plastic
panel and lay into position.
NOTE: If mislocated, lift straight up and reposition into correct location.
7
Starting in the center, squeegee the top surface of the Sill Plate
onto the surface of sill area as shown, using firm, overlapping
squeegee strokes. Carefully remove template and save for use
on the right side of vehicle.
Starting in the center, squeegee the top surface of the Sill Plate
onto the surface of sill area as shown, using firm, overlapping
squeegee strokes. Carefully remove template and save for use
on the right side of vehicle.
Sill Plate Alignment Adhere To Surface
8
Separate Liner
DESCRIPTION
Side Sill Plate
*(Repeat Steps 1-8 for right side of vehicle.)
3/10
RR Sill Plate Front Template RR Sill Plate Rear Template
Left Rear Door Sill
Plastic Panel
Liner
Sill Plate
Adhesive side of Sill Plate
FRT Sill Plate Rear Template
FRT Sill Plate Front Template
Left Front Door Sill
Plastic Panel
RR Sill Plate Front Template RR Sill Plate Rear Template
Left Rear Door Sill
Plastic Panel

Results of the Check
Care and Cleaning
Items to be Checked
Results of the Check
Visual Check
Items to be Checked
SUBARU OF AMERICA PAGE
4/10
DATEISSUE
00
Wash side sill plates with warm soapy water
as needed, (do not use other chemical based
cleaners).
Make sure all edges are firmly adhered.
02/10/17
DESCRIPTION
Side Sill Plate

1. Enjoliveur de seuil de porte latérale avant (2).
2. Enjoliveur de seuil de porte latérale arrière (2).
4. Gabarits pour enjoliveur
de seuil de porte avant (2).
5. Gabarits pour enjoliveur
de seuil de porte arrière
6. Lingettes imbibées d’alcool
Lunettes de sécuritéMasque
Gants en caoutchouc Dispositif de protection antibruit
SUBARU OF AMERICA PAGE
5 de 10
DATE
10-02-2017
NUMÉRO
00
INSTRUCTIONS D'INSTALLATION
NUMÉRO DE PIÈCE: À DÉTERMINER
DESCRIPTION:
Enjoliveurs de seuil de porte latérale de la berline Crosstrek
CONTENU DU NÉCESSAIRE :
OUTILS REQUIS :
SIGNIFICATION DES SYMBOLES :
DESCRIPTION
Enjoliveur de seuil de porte latérale
Linge en microfibre
doux et non pelucheux Ruban-cache Ciseaux
3. Racloir
1. Enjoliveur de seuil de porte latérale avant (2).
2. Enjoliveur de seuil de porte latérale arrière (2).
3. Racloir (1).
4. Gabarits pour enjoliveur de seuil de porte avant (2).
5. Gabarits pour enjoliveur de seuil de porte arrière
6. Lingettes imbibées d’alcool
ALCOHOL
WIPE
ALCOHOL
WIPE
LOCATE SIDE OF SILL PLATE HERE
LOCATE SIDE OF SILL PLATE HERE
LOCATE SIDE OF SILL PLATE HERE
LOCATE SIDE OF SILL PLATE HERE
(THIS SIDE UP FOR LEFT HAND)
(THIS SIDE UP FOR RIGHT HAND)
INSTALL TEMPLATE - FRONT EDGE
(THIS SIDE UP FOR LEFT HAND)
INSTALL TEMPLATE - REAR EDGE
(THIS SIDE UP FOR RIGHT HAND)
REAR OF VEHICLE
REAR OF VEHICLE
FRONT OF VEHICLE
FRONT OF VEHICLE
ALIGN TO VEHICLE EDGE
ALIGN TO VEHICLE EDGE
ALIGN TO VEHICLE EDGE
ALIGN TO VEHICLE EDGE
ALIGN TO SEAM IN INTERIOR TRIM
ALIGN TO SEAM IN INTERIOR TRIM
FRONT DOOR SILL
FRONT DOOR SILL
LOCATE SIDE OF SILL PLATE HERE
LOCATE SIDE OF SILL PLATE HERE
(THIS SIDE UP FOR LEFT HAND)
INSTALL TEMPLATE - REAR EDGE
(THIS SIDE UP FOR RIGHT HAND)
REAR OF VEHICLE
REAR OF VEHICLE
(THIS SIDE UP FOR LEFT HAND)
(THIS SIDE UP FOR RIGHT HAND)
FRONT OF VEHICLE
FRONT OF VEHICLE
ALIGN TO VEHICLE EDGE
ALIGN TO VEHICLE EDGE
ALIGN TO VEHICLE EDGE
ALIGN TO VEHICLE EDGE
INSTALL TEMPLATE - FRONT EDGE
LOCATE SIDE OF SILL PLATE HERE
LOCATE SIDE OF SILL PLATE HERE
ALIGN TO SEAM IN INTERIOR TRIM
ALIGN TO SEAM IN INTERIOR TRIM
REAR DOOR SILL
REAR DOOR SILL
Indique les avertissements de possibilité de
blessure grave ou de dommages au véhicule.
Indique les vérifications de qualité à effectuer
avant de passer à la prochaine étape.
Indique l’équipement de sécurité requis et devant
être utilisé, comme un masque, des lunettes de sécurité,
des gants en caoutchouc et des dispositifs de
protection antibruit.
Indique les précautions à prendre pour éviter les
blessures ou les dommages aux composants
électroniques.
Indique les outils nécessaires
pour compléter une étape.
Indique les précautions à prendre pour éviter
les dommages au véhicule et aux composants.
Indique la marche
à suivre pour compléter
le processus.

SUBARU OF AMERICA PAGE
6 de 10
DATE
10-02-2017
NUMÉRO
00
DESCRIPTION
Enjoliveur de seuil de porte latérale
PRÉPARATION – AVANT L’INSTALLATION :
2
34
Remarques à l’intention de l’installateur
1. Lire le livret d’instructions en entier avant de commencer
l’installation de l’accessoire.
2. S’assurer que la surface du véhicule où sera posé l’accessoire
est bien protégée.
3. Pour éviter tout dommage au véhicule, ne jamais poser d’outils
sur les surfaces peintes, les sièges, le dessus du tableau de bord,
la consoleou les tapis et la protection du plancher.
4 Toujours porter de l’équipement de sécurité approprié, dont
les gants et les lunettes protectrices lorsque cela est requis.

1. Ce produit doit être installé avec les outils d’installation adéquats.
2. Lors de l’installation du produit, respecter tous les avertissements
et prendre toutes les précautions énoncées dans le livret
d’instructions.
3. TRÈS IMPORTANT : Laver le véhicule soigneusement avec de
l’eau et du savon.
4. Les pièces doivent être entreposées à plat et à température
ambiante dans un endroit propre et sec. Il faut veiller à éviter tout
environnement poussiéreux.
Ajustement à sec
1Alcool
Enlèvement de la pellicule protectrice
Revêtement
Enjoliveur de seuil de porte
Côté adhésif de l’enjoliveur
de seuil de porte
Alignement de l’enjoliveur de seuil de porte
Seuil de porte avant gauche
Seuil de porte arrière gauche
Panneau de plastique
Gabarit arrière d’enjoliveur
de seuil de porte AVANT
Gabarit avant d’enjoliveur
de seuil de porte AVANT
Gabarit avant d’enjoliveur
de seuil de porte AVANT Gabarit arrière d’enjoliveur
de seuil de porte AVANT
Ruban
Cache
Seuil de porte avant gauche
Seuil de porte arrière gauche
Panneau de plastique
Panneau de plastique
Ruban
Cache
Panneau de plastique
Gabarit arrière d’enjoliveur
de seuil de porte AVANT
Gabarit avant d’enjoliveur
de seuil de porte AVANT
Seuil de porte avant gauche
Panneau de plastique
Laver le véhicule soigneusement avec un linge doux et non
pelucheux. Essuyer les surfaces des seuils de portes avant
et arrière, là où les enjoliveurs seront posés, avec des
lingettes imbibées d’alcool. Laisser la surface sécher
complètement.
Détacher les gabarits fournis. Faire glisser le gabarit sous le
panneau de plastique. Aligner les bords du panneau de plastique
sur les lignes des gabarits. Fixer les gabarits en place avec du
ruban-cache. Positionner les enjoliveurs de seuil de porte avant et
arrière au moyen des gabarits, tel qu’il est illustré ci-dessus.
Enlever la pellicule protectrice de l’enjoliveur de seuil de porte. Pour
prévenir toute contamination après avoir enlevé la pellicule, éviter
de toucher au côté adhésif de l’enjoliveur de seuil de porte en le
tenant par les côtés.
Tout d’abord, aligner le bord de l’enjoliveur de seuil de porte sur le
gabarit, tel qu’il est illustré. S’assurer que le bord supérieur de
l’enjoliveur est aligné contre le panneau de plastique et le position-
ner. REMARQUE : En cas de mauvais positionnement, lever
fermement le gabarit en ligne droite et le replacer.

00 SUBARU OF AMERICA PAGE
7 de 10
DATE
10-02-2017
NUMÉRODESCRIPTION
Enjoliveur de seuil de porte latérale
Gabarit arrière d’enjoliveur
de seuil de porte AVANT
Gabarit avant d’enjoliveur
de seuil de porte AVANT
56
Adhésion à la surface
7Alignement de l’enjoliveur de seuil de porte Adhésion à la surface
8
Enlèvement de la pellicule protectrice
Gabarit avant d’enjoliveur
de seuil de porte ARRIÈRE
Gabarit arrière d’enjoliveur
de seuil de porte ARRIÈRE
Seuil de porte arrière gauche
Panneau de plastique
Seuil de porte arrière gauche
Panneau de plastique
Seuil de porte arrière gauche
Panneau de plastique
À partir du centre, passer le racloir sur la surface supérieure de
l’enjoliveur de seuil de porte, tel qu’il est illustré, en faisant se
chevaucher des coups de racloir fermes. Enlever délicatement le
gabarit et le garder pour le réutiliser de l’autre côté du véhicule.
Revêtement
Enjoliveur de seuil de porte
Côté adhésif de l’enjoliveur
de seuil de porte
Du côté gauche, enlever la pellicule protectrice de l’enjoliveur de
seuil de porte arrière. Pour prévenir toute contamination après avoir
enlevé la pellicule, éviter de toucher au côté adhésif de l’enjoliveur
de seuil de porte en le tenant par les côtés.
Gabarit avant d’enjoliveur
de seuil de porte ARRIÈRE
Gabarit arrière d’enjoliveur
de seuil de porte ARRIÈRE
Start by aligning the edge of Sill Plate with the template as shown.
Make sure the top edge of the Sill Plate is aligned with the plastic
panel and lay into position. REMARQUE : En cas de mauvais
positionnement, lever fermement le gabarit en ligne droite et le
replacer.
À partir du centre, passer le racloir sur la surface supérieure de
l’enjoliveur de seuil de porte, tel qu’il est illustré, en faisant se
chevaucher des coups de racloir fermes. Enlever délicatement le
gabarit et le garder pour le réutiliser de l’autre côté du véhicule.
* (Répéter les étapes 1 à 8 sur le côté droit du véhicule.)

00 SUBARU OF AMERICA PAGE 8 de 10
DATE
10-02-2017
NUMÉRODESCRIPTION
Enjoliveur de seuil de porte latérale
Résultats de la vérification
Nettoyage et Entretien
Éléments à vérifier
Résultats de la vérification
Vérification visuelle
Éléments à vérifier
Vérifier que tous les bords sont bien collés.
Au besoin, nettoyer les enjoliveurs de seuil de
porte latérale avec de l’eau tiède savonneuse (ne
pas utiliser de produits de nettoyage chimiques).

SUBARU CROSSTREK SEDAN
SPN0002704 REAR ALIGNMENT TEMPLATES
REAR SIDE PLATE INSTALL TEMPLATES
2.4" (60.1mm)
5.04" (128.1 mm)
6.8" (173 mm)
LOCATE SIDE OF SILL PLATE HERE
LOCATE SIDE OF SILL PLATE HERE
(THIS SIDE UP FOR LEFT HAND)
INSTALL TEMPLATE - REAR EDGE
(THIS SIDE UP FOR RIGHT HAND)
REAR OF VEHICLE
REAR OF VEHICLE
(THIS SIDE UP FOR LEFT HAND)
(THIS SIDE UP FOR RIGHT HAND)
FRONT OF VEHICLE
FRONT OF VEHICLE
ALIGN TO VEHICLE EDGE
ALIGN TO VEHICLE EDGE
ALIGN TO VEHICLE EDGE
ALIGN TO VEHICLE EDGE
INSTALL TEMPLATE - FRONT EDGE
LOCATE SIDE OF SILL PLATE HERE
LOCATE SIDE OF SILL PLATE HERE
ALIGN TO SEAM IN INTERIOR TRIM
ALIGN TO SEAM IN INTERIOR TRIM
1.9" (50.1 mm)
REAR DOOR SILL
REAR DOOR SILL
CHECK SCALE PRIOR
TO INSTALLATION
100mm
00 SUBARU OF AMERICA PAGE 9 de 10
DATE
10-02-2017
NUMÉRODESCRIPTION
Enjoliveur de seuil de porte latérale

SUBARU CROSSTREK SEDAN
SPN0002704 FRONT ALIGNMENT TEMPLATES
FRONT SIDE PLATE INSTALL TEMPLATES
2.3" (59.2 mm) 2.1" (52.30 mm)
6.6" (167.4 mm)
5.4" (135.9 mm)
LOCATE SIDE OF SILL PLATE HERE
LOCATE SIDE OF SILL PLATE HERE
LOCATE SIDE OF SILL PLATE HERE
LOCATE SIDE OF SILL PLATE HERE
(THIS SIDE UP FOR LEFT HAND)
(THIS SIDE UP FOR RIGHT HAND)
INSTALL TEMPLATE - FRONT EDGE
(THIS SIDE UP FOR LEFT HAND)
INSTALL TEMPLATE - REAR EDGE
(THIS SIDE UP FOR RIGHT HAND)
REAR OF VEHICLE
REAR OF VEHICLE
FRONT OF VEHICLE
FRONT OF VEHICLE
ALIGN TO VEHICLE EDGE
ALIGN TO VEHICLE EDGE
ALIGN TO VEHICLE EDGE
ALIGN TO VEHICLE EDGE
ALIGN TO SEAM IN INTERIOR TRIM
ALIGN TO SEAM IN INTERIOR TRIM
FRONT DOOR SILL
FRONT DOOR SILL
CHECK SCALE PRIOR
TO INSTALLATION
100mm
00 SUBARU OF AMERICA PAGE 10 de 10
DATE
10-02-2017
NUMÉRODESCRIPTION
Enjoliveur de seuil de porte latérale
