Suncast Hosemobile RHT200 User manual

Before you begin... Read instructions prior to assembly. This kit contains parts that can be damaged if incorrectly assembled. Please follow
instructions. Suncast is not responsible for replacing parts lost or damaged due to incorrect assembly.
Avant ile commencer... Lisez les instructions avant de commencer l'assemblage: ce kit contient des pièces pouvant être endommagées si
elles ne sont pas assemblées correctement. Veuillez suivre les instructions. Suncast decline toute responsabilité en cas de perte de pièces ou de
dommages suite a un montage incorrect.
Antes de comenzar... Lea las instrucciones antes de comenzar el armado de Ia unidad. Este conjunto contiene piezas que pueden dañarse
si se arman en forma incorrecta. SIrvase seguir las instrucciones. Suncast no se hace responsable por el reemplazo de piezas perdidas o dañadas
debido a un armado incorrecto.
Assembly Instructions I Directives d'assemblage I Instrucciones de armado
1. Align Front Frame Brace so tab slides into the snap in the Right Side Frame
with the smooth end of tab nearest snap.
With smooth end of tab inserted, continue sliding parts together. When you
hear a click and the tab is flush with the Right Side Frame surfaces, parts are
locked together.
Repeat process to connect Left Side Frame to Front Frame Brace.
1. Alignez Ia barre du cadre avant de façon a ce que Ia languette se loge a Fin-
térieur du cadre lateral droit en veillant a ce que le bout lisse de Ia languette
soit le plus proche de Ia fixation.
Apres avoir introduit le bout lisse de Ia languette, continuez a glisser les pièces
lune dans lautre. Lorsque vous entendez un declic et si Ia languette se trouve
a ras de Ia surface du cadre lateral droit, les pièces sont a present fixées lune
dans lautre.
Répétez loperation afin de fixer le cadre lateral gauche sur Ia barre du cadre
avant.
1. Alinee el Marco de Codal del Frente de manera que Ia lengüeta vaya a coin-
cidir con Ia ranura de encaje en el Marco Lateral Derecho, con el extremo liso
de Ia lengüeta enfilando Ia ranura del Marco Lateral Derecho.
Inserte el extremo liso de Ia lengüeta y continUe presionando las piezas juntas
hasta que oiga un clic y Ia lengüeta quede a ras con las superficies del Marco
Lateral Derecho, lo cual indica que las piezas han quedado encajadas.
Repita este proceso para conectar el Marco Lateral lzquierdo al Marco de
Codal del Frente.
Top view of tab insertion - smooth end first
Vue supérieure lors de [insertion de Ia languette avec le bout lisse en premier
Vista Desde Arriba de Ia InserciOn de Ia lengueta - el extremo liso, primero.
2006 Suncast Corporation, Batavia, IL 0360733B
OWNER'S MANUAL
MANUEL D'UTILISATION
MANUAL DEL USUARIO
Tools Required: Hammer or Small Mallet
Outils nécessaires: Un tournevis ou un petit maillet
Herramientas Necesarias: Un martillo o mazo pequeño
RHT200
Hosemobile® Hose Reel Cart with Tray
RHT200
Chariot dévidoir de tuyau Hosemobile® avec bac de rangement
RHT200
Carro de carretel de manguera con bandeja Hosemobile®
A WARNING
• Not intended for use by children.
• This product may become susceptible to impact damage in freezing temperatures.
• Do not store near excessive heat.
• Exercise caution when moving fully loaded product.
• Do not stand on product.
AMISE EN GARDE
• Get article ne doit pas ëtre utilisé par des enfants.
• Get article peut ëtre endommagé par des impacts en temps de gel.
• Ne pas remiser a proximité d'une source de chaleur excessive.
• Déplacer cet article avec precaution lorsqu'il est chargé.
• Ne pas se tenir debout sur cet article.
A ADVERTENCIA
• No estã diseñado para que lo usen los niños.
• Este producto puede dañarse a temperaturas de congelaciOn.
• No coloque esta unidad cerca de fuentes de calor excesivo.
• Tenga cuidado cuando mueva Ia unidad totalmente Ilena.
• Nose pare sobre o dentro de Ia unidad.
Front Frame Brace
Barre du cadre avant
Right Side Frame
Cadre lateral droit
Marco lateral derecho
Bout lisse de Ia languette
Extremo liso de Ia lengueta

2. Gently spread the Left and Right Side Frames apart and insert Back Frame Left Side Frame
Brace into mating holes of Left and Right Side Frames. Work Back Frame Brace Cadre lateral gauche
Marco lateral
firmly into the side frames until it touches the inside wall of both the Left and
Right Side Frames.
2. Ecartez doucement les cadres latéraux gauche et droit et introduisez Ia barre du
cadre arrière dans les ouvertures des cadres lateraux gauche et droit.lnsérez Ia
barre du cadre arrière fermement dans les cadres lateraux jusqua ce quelle
touche Ia paroi intérieure des cadres gauche et droit.
2. Separe ligeramente el Marco Lateral Derecho del Marco Lateral lzquierdo e
inserte el Marco de Codal de Atras en sus aberturas correspondientes en los
Marcos Laterales Derecho e lzquierdo. Coloque el Marco de Codal de Atras firme-
mente en los Marcos Laterales hasta que el Marco de Codal quede tocando Ia
superficie interior de ambos Marcos Laterales, lzquierdo y Derecho.
3. Open lubricant tube and rub contents on 0-Rings on In-Tube.
3. Ouvrez le tube de lubrifiant et appliquez le contenu sur les joints toriques du raccord dentrée.
3. Abra el tubo de lubricante y aplique el contenido en los Anillos-O en el Tubo de Entrada.
4. Place Left Reel Side hub in hole in Left Side Frame. Insert In-Tube
through Left Side Frame, through Left Reel Side making sure to place In-
Tube tabs into Left Side Frame slots.
Press on In-Tube with one hand and pull back on Out-Tube tabs with
other hand. Insert Out-Tube into Left Reel Side and into the In-Tube, mak-
ing sure that the Out-Tube rests against the two concave tabs on the
inside of the Left Reel side.
4. lnsérez le moyeu du flasque gauche du tambour dans le cadre lateral
gauche. lnsérez le raccord dentrée dans le cadre lateral gauche en le
faisant passer par le flasque gauche du tambour en vous assurant que les
languettes du raccord dentrée se logent dans les fentes du cadre lateral
gauche.
Pressez sur le raccord dentree avec une main et tirez sur les languettes
du raccord de sortie avec lautre main. lnsérez le raccord de sortie dans le
flasque gauche du tambour puis dans le raccord dentree en vous assur-
ant que le raccord de sortie se trouve contre les deux languettes concaves
situées a linterieur du flasque gauche du tambour.
4. Coloque el Cubo de Ia Rueda lzquierda del Carretel en su hueco corre-
spondiente en el Marco Lateral lzquierdo. Inserte el Tubo de Entrada a
través del Marco Lateral lzquierdo, y luego, a través de Ia Rueda lzquierda
del Carretel, verificando que coloca las lengüetas del Tubo de Entrada en
las ranuras del Marco Lateral lzquierdo.
Con una mano presione en el Tubo de Entrada y con Ia otra mano mueva
hacia atrás las lengüetas del Tubo de Salida. Inserte el Tubo de Salida en
Ia Rueda lzquierda del Carretel y en el Tubo de Entrada, asegurandose de
que el Tubo de Salida queda descansando contra las dos lengüetas cOn-
cavas en Ia superficie interior de Ia Rueda lzquierda del Carretel.
Concave Tabs
Languettes concaves
Lenguetas cOncavas
In-Tube
Left Side Frame
Cadre lateral gauche
Marco lateral izquierdo
Pulling back on Out-Tube tabs
Tirez sur les languettes du raccord de sortie
Mueva hacia atrãs las lenguetas en el Tubo de Salida

5. Place Right Reel Side hub in hole in Right Side Frame.
With Left Reel Side in place, keep Out-Tube horizontal, align Crossbrace Tabs on
either end of Crossbrace with rectangular tab receptacles in both Reel Sides and
insert. Press to snap in place.
5. Placez le moyeu du flasque droit du tambour dans le trou du cadre droit.
Apres avoir installe le flasque gauche du tambour, maintenez le raccord de sor-
tie a l'horizontale et alignez les languettes du tambour des deux cOtés avec les
logements rectangulaires situés sur les deux flasques du tambour puis insérez-
les. Pressez afin de les fixer dun bruit sec.
5. Coloque el cubo de Ia Rueda Derecha del Carretel en el hueco en el Marco
Lateral Derecho.
Una vez colocada en su lugar Ia Rueda lzquierda del Carretel, mantenga en posi-
ciOn horizontal el Tubo de Salida, alinee las lengüetas de cada extremo del
primer elemento del Tambor con los receptaculos rectangulares para lengüeta
en ambos lados del Carretel, y junte las piezas presionando hasta que encajen
en su lugar.
6. Repeat Step 5 process for second Crossbrace, a small rubber mallet may
be required to snap Crossbraces together.
6. Reprenez les instructions de létape 5 pour installer lautre moitié du tam-
bour. Vous aurez sans doute besoin dun petit maillet en caoutchouc afin de
fixer les deux moitiés lune dans lautre.
6. Repita el proceso descrito en el Paso 5 para el segundo elemento del
Tambor usando un mazo de caucho pequeño para, golpeando, encajar jun-
tos los dos elementos del Tambor.
Both Crossbraces in place
Les deux moitiés du tambour après es avoir installees.
Los dos elementos del tambor despues de instalarlos.

7. Place Axle Cap on flat surface and using a hammer or small mallet, tap Axle Cap
onto one end of Axle. Insert axle through hole in center of wheel, making sure the
face of the wheel is facing towards the Axle Cap.
7. Placez le capuchon de lessieu sur une surface plane et en utilisant un marteau
ou un petit maillet, tapez légerement sur le capuchon de lessieu afin de le fixer a
une extrémité de lessieu.lnsérez lessieu dans le trou situé au centre de Ia roue en
vous assurant que Ia face de Ia roue se trouve vers le capuchon de lessieu.
7. Coloque Ia Tapa del Eje en una superficie plana y, usando un martillo o un mazo
pequeño, instale, golpeando, Ia tapa del eje en un extremo del eje. Pase el Eje a
través de Ia abertura en el centro de Ia rueda del carro, verificando que Ia cara
exterior de Ia rueda queda mirando hacia Ia tapa del eje
8. Slide Axle through Left Side Frame into Back Frame brace until it comes through
Right Side Frame.
8. lnsérez lessieu en le glissant dans le cadre lateral gauche puis dans Ia barre du
cadre arrière jusqua ce quil passe a travers le cadre lateral droit.
8. Pase el Eje a través del Marco Lateral lzquierdo por el Marco de Codal de Atras,
hasta que salga por el Marco Lateral Derecho.
9. Slide second Wheel on to Axle that is sticking out of Right Reel Side. Place sec-
ond Axle Cap on top of Axle end and using hammer or small mallet tap Axle Cap
onto end of Axle.
9. lnstallez lautre roue sur lessieu qui sort de Ia roue droite. Placez lautre capu-
chon sur lextrémité de lessieu et en utilisant un marteau ou un petit maillet, tapez
légerement sur le capuchon de lessieu afin de le fixer a lextrémité de lessieu.
9. Coloque Ia segunda Rueda en el eje que sale por el Marco Lateral Derecho.
Coloque Ia segunda Tapa del Eje en el extremo del Eje y usando un martillo o un
mazo pequeño, asegure Ia Tapa del Eje en el extremo del Eje.
Axle Cap
Capuchon de lessieu
Tapa del eje
Essieu
Eje ..tlessieu
$1 Wheel
Roue
Rueda
S

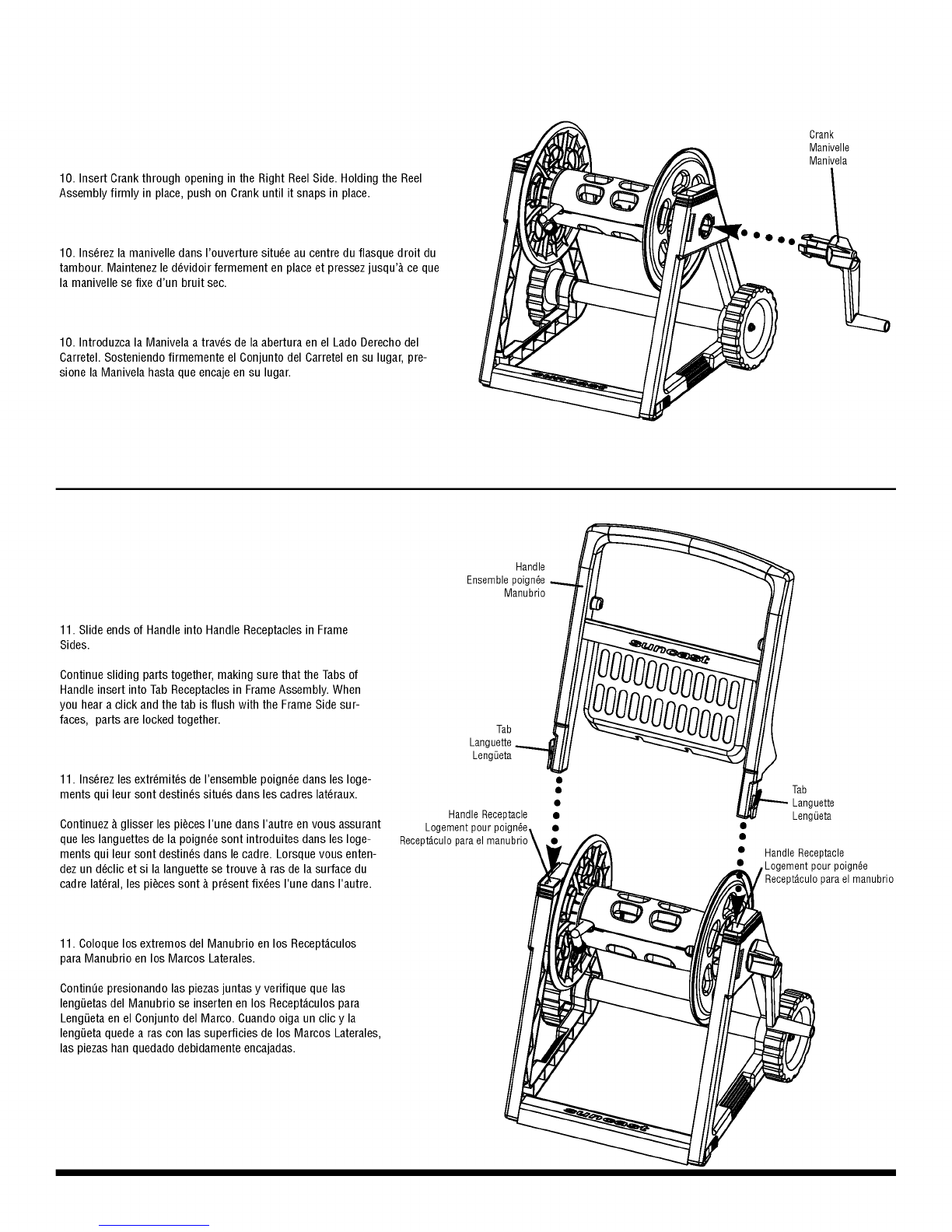

10. Insert Crank through opening in the Right Reel Side. Holding the Reel
Assembly firmly in place, push on Crank until it snaps in place.
10. lnsérez Ia manivelle dans l'ouverture située au centre du flasque droit du
tambour. Maintenez le dévidoir fermement en place et pressez jusqu'ã ce que
Ia manivelle se fixe dun bruit sec.
10. lntroduzca Ia Manivela a través de Ia abertura en el [ado Derecho del
Carretel. Sosteniendo firmemente el Conjunto del Carretel en su lugar, pre-
sione Ia Manivela hasta que encaje en su lugar.
Continuez a glisser les pièces lune dans lautre en vous assurant
que les languettes de Ia poignée sont introduites dans les loge-
ments qui leur sont destinés dans le cadre. [orsque vous enten-
dez un déclic et si Ia languette se trouve a ras de Ia surface du
cadre lateral, les pièces sont a present fixees lune dans lautre.
11. Slide ends of Handle into Handle Receptacles in Frame
Sides.
Continue sliding parts together, making sure that the Tabs of
Handle insert into Tab Receptacles in Frame Assembly. When
you hear a click and the tab is flush with the Frame Side sur-
faces, parts are locked together.
11. lnserez les extrémités de l'ensemble poignée dans les loge-
ments qui leur sont destines situés dans les cadres lateraux.
Handle
Ensemble poignée
Manubrio
Tab
Lang uette
Lengueta .
11. Coloque los extremos del Manubrio en los Receptaculos
para Manubrio en los Marcos [aterales.
TabLang uette
Lengueta
Handle Receptacle
ContinUe presionando las piezas juntas y verifique que las
lengüetas del Manubrio se inserten en los Receptaculos para
[engüeta en el Conjunto del Marco. Cuando oiga un clic y Ia
lengüeta quede a ras con las superficies de los Marcos [aterales,
las piezas han quedado debidamente encajadas.

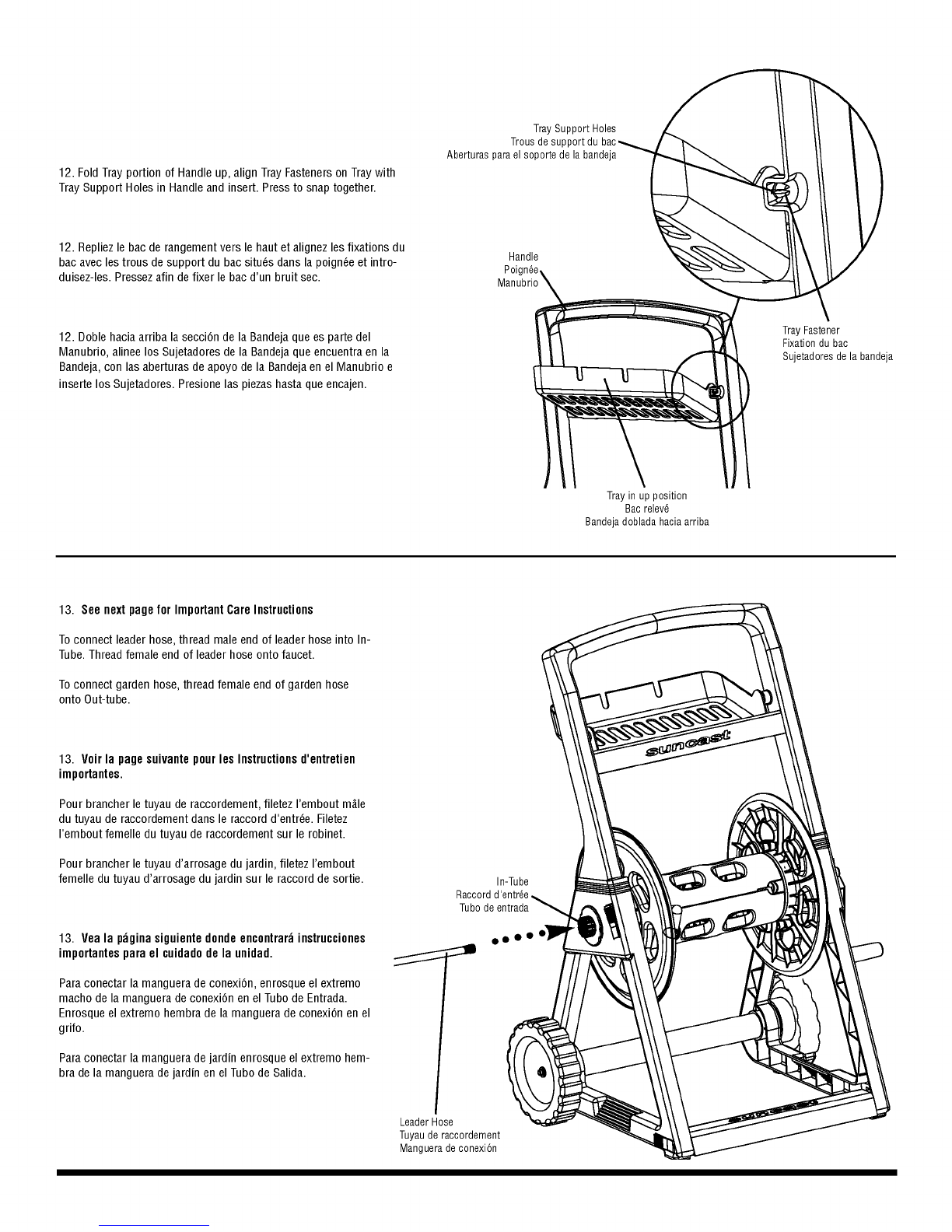

12. Fold Tray portion of Handle up, align Tray Fasteners on Tray with
Tray Support Holes in Handle and insert. Press to snap together.
12. Repliez le bac de rangement vers le haut et alignez les fixations du
bac avec les trous de support du bac situés dans Ia poignée et intro-
duisez-les. Pressez afin de fixer le bac dun bruit sec.
12. Doble hacia arriba Ia secciOn de Ia Bandeja que es parte del
Manubrio, alinee los Sujetadores de Ia Bandeja que encuentra en Ia
Bandeja, con las aberturas de apoyo de Ia Bandeja en el Manubrio e
inserte los Sujetadores. Presione las piezas hasta que encajen.
13. See next page for Important Care Instructions
To connect leader hose, thread male end of leader hose into In-
Tube. Thread female end of leader hose onto faucet.
To connect garden hose, thread female end of garden hose
onto Out-tube.
13. i/air Ia page suivante pour les Instructions d'entretien
importantes.
Pour brancher le tuyau de raccordement, filetez l'embout male
du tuyau de raccordement dans le raccord dentrée. Filetez
lembout femelle du tuyau de raccordement sur le robinet.
Pour brancher le tuyau d'arrosage du jardin, filetez l'embout
femelle du tuyau d'arrosage du jardin sur le raccord de sortie.
13. i/ea Ia página siguiente donde encontrará instrucciones
importantes para el cuidado de Ia unidad.
Para conectar Ia manguera de conexiOn, enrosque el extremo
macho de Ia manguera de conexiOn en el Tubo de Entrada.
Enrosque el extremo hembra de Ia manguera de conexiOn en el
grifo.
Para conectar Ia manguera de jardIn enrosque el extremo hem-
bra de Ia manguera de jardIn en el Tubo de Salida.
Handle
Poignee
Manubrio
Tray Support Holes
Trous de support du bac
Aberturas para el soporte de Ia bandeja
Tray Fastener
Fixation du bac
Sujetadores de Ia bandeja
Tray in up position
Bac releve
Bandeja doblada hacia arriba

IMPORTANT CARE INSTRUCTIONS
1) Use caution when attaching your garden hose to the hose reel out-tube, as cross-threading could cause permanent damage (See figure 1).
2) Regularly check the in- and out-tubes to ensure a watertight connection. If the connection appears loose, hold the in-tube at the side of the unit with your left hand and the base
of the out-tube with your right hand, then push the parts together until you hear them snap.
3) To preserve the life of your hose and reel, always drain both after each use. This will prevent undue stress on key connection points caused by the weight of residual water.
Draining your hose and hose reel before storing indoors is especially important in climates with cold winters, where hose, reel, and pipes may freeze, causing permanent damage.
4) Periodic replacement of in-tube 0-rings may be necessary to maintain a watertight seal with out-tube.
To replace 0-rings (See figures 2 & 3)
a. Use screwdriver to separate crossbrace at slot and lift crossbrace firmly to disengage snap.
b. To service in-tube, grasp white release tabs on out-tube and pull. Remove in-tube to replace 0-rings.
c. Coat new 0-rings with silicone-based lubricant.
To reconnect, slip out-tube over in-tube until it locks with a click. Replace reel crossbrace.
INSTRUCTIONS D'ENTRETIEN IMPORTANTES
1) Faites preuve de precaution lorsque vous branchez le tuyau d'arrosage du jardin sur le raccord de sortie du devidoir. En effet, le fait de visser le raccord dans le mauvais sens
risque d'endommager irremediablement le filetage (Voir figure 1).
2) Verifiez regulièrement les raccords d'entree et de sortie afin de vous assurer que le raccord est complètement etanche. Si le raccord parait être desserre, tenez le raccord d'entree
sur le cöté du dispositif avec Ia main gauche et Ia base du raccord de sortie avec Ia main droite, puis poussez les pièces l'une contre l'autre jusqu'ã ce que ces dernières s'emboitent
d'un bruit sec.
3) Pour assurer Ia pérennité du tuyau et du devidoir, veillez a toujours les purger après chaque utilisation. Vous ainsi d'exercer toute pression inutile sur les points de rac-
cordement des provoquée par de l'eau residuelle demeuree aces endroits. II est tout particulièrement important de purger votre tuyau et le devidoir avant de remiser et de ranger
ce dernier a l'interieur surtout si vous habitez dans une region oU le climat en hiver esttrès froid et oU le tuyau du jardin, le devidoir et les tuyaux risquent de geler et d'être irrémé-
diablement endommages.
4)11 sera sans doute nécessaire de remplacer de temps a autre les joints toriques du raccord d'entree afin que le raccord de sortie demeure etanche.
Pour remplacer les joints toriques (voir figures 2 et 3)
a. Utilisez un tournevis afin de séparer le tambour au niveau de Ia fente et soulevez-la fermement afin de Ia debloquer
b. Pour proceder a l'entretien du raccord d'entree, saisissez les languettes de deblocage blancs du raccord de sortie et tirez. Retirez le raccord d'entree afin de remplacer les
joints toriques.
c. Appretez les nouveaux joints toriques avec un lubrifiant base de silicone.
Pour raccordez a nouveau, glissez le raccord de sortie par-dessus le raccord d'entree jusqu'a ce que ce dernier se s'emboite et se fixe d'un
un declic. Remettez en place l'autre moitié du tambour du devidoir.
INSTRUCCIONES IMPORTANTES PARA EL CUIDADO DEL APARATO
1) Tenga cuidado al conectar Ia manguera de jardin al tubo de salida del carretel, pues una mala conexiOn puede arruinar permanentemente Ia rosca del tubo (yea Ia figura 1).
2) Inspeccione regularmente los tubos de entrada y salida del carretel para verificar que no existen fugas de agua. Si Ia conexiOn pareciere floja, sostenga el tubo de entrada en el
costado de Ia unidad, con Ia mano izquierda y Ia base del tubo de salida con Ia mano derecha. Luego,
presione juntas las partes hasta que oiga que encajan.
3) Para prolongar Ia vida Util de Ia manguera y del carretel, drene siempre ambos elementos despues de usarlos. Esto evita el mayor esfuerzo en los puntos vitales de las conex-
iones ocasionado por el peso del agua que queda en Ia manguera. Drene Ia manguera y el carretel antes de guardar estos elementos. Esto es especialmente importante en zonas de
inviernos severos donde el carretel y los tubos pueden congelarse, causando daños permanentes.
4) Puede ser necesario el reemplazo periOdico de los anillos-0 en el tubo de entrada, para mantener una junta con el tubo de salida a prueba de fugas de agua.
Para remplazar los anillos-0 (yea las figuras 2 y 3):
a. Use un destornillador para separar las dos mitades del tambor, en Ia ranura y levante firmemente el puntal para soltarlo del lugar donde encaja.
b. Para sacar el tubo de entrada, tire de las lengUetas para soltar el tubo y halelo. Remueva el tubo de entrada y reemplace los anillos-0.
c. Aplique a los nuevos anillos-0 un lubricante a base de silicona.
Para reconectar, introduzca el tubo de entrada en el tubo de salida hasta que oiga que los dos elementos encajan. Luego, vuelva a colocar
el tambor del carretel.
--H1
Correct
Correcto
H 11111 II
Incorrect
Incorrecto a

RHT200
Ordering Instructions
Call Suncast for pricing information call
800-846-2345 or 630-879-2050. Monday -
Friday 8:00 am - 4:30 pm Central Time.
(Except holidays) Or see www.suncast.com
Instructions pour commander
Pour tout renseignement concernant nos
prix, contactez Suncast au 800-846-2345 ou
au 630-879-2050. Du lundi au vendredi de 8
ha 16h30 , heure centrale (sauf les jours
fériés) ou consultez notre site internet
www.suncast.com
Instrucciones para pedidos
Para obtener informaciôn de precios, Ilame
a Suncast al 800-846-2345 o al 630-879-
2050, de lunes a viernes de 8:00 a.m. a 4:30
p.m., hora central, (excepto en los dIas de
fiesta) o comunIquese por Internet a
www.suncast.com
Please provide this information. / Veu illez fou rn ir les informations su ivantes / Por favor su ministre las informaciones sigu ientes
Name/Nom/Apellido:
Street/Rue/Calle: City/Ville/Ciudad:
State! Etat ou Province/Estado: Zip Code/Code Postal/Código Postal:
Phone/Téléphone/Teléfono: Date/Date/Fecha:
I
For
information on
Suncast products an
replacement parts see
www.suncast.com
SLJflCSSt
16
2
Index No.! Réf.!Ref. Part Name! Pièce! Pieza
CROSSBRACE (2) TAMBOUR (2 pièces) TAMBOR (2 elementos))
Part No.! N de pièce! N de pieza Ouantity!Oté.!Cant.
1010110118
2RIGHT REEL SIDE (1) FLASOUE DROIT DU TAMBOUR ) RUEDA DERECHA DEL CARRETEL (1) 010090018
3LEFT REEL SIDE (1) FLASOUE GAUCHE DU TAMBOUR (1) RUEDA IZOUIERDA DEL CARRETEL (1) 010090118
4FRONT FRAME BRACE(1) BARRE DU CADRE AVANT (1) MARCO DE CODAL DEL FRENTE (1) 010031617
5BACK FRAME BRACE (1) BARRE DU CADRE ARRIERE (1) MARCO DE CODAL DEL ATRAS (1) 001004810
6RIGHT SIDE FRAME (1) CADRE LATERAL DROIT (1) MARCO LATERAL DERECHO (1) 010156917
7LEFT SIDE FRAME (1) CADRE LATERAL GAUCHE (1) MARCO LATERAL IZOUIERDO (1) 010157017
8HANDLE (1) ENSEMBLE POIGNEE (1) MANUBRIO (1) 010074017
9AXLE CAP (2) CAPUCHON DE ROUE (2) TAPA DEL EJE (2) 0240013
10 AXLE (1) ESSIEU (1) EJE (1) 0280001
11 WHEEL (2) ROUE (2) RUEDAS (2) 010037710
12 LUBRICANT TUBE (1) TUBE DE LUBRIFIANT (1) TUBO DE LUBRICANTE (1) 0440093
13 IN TUBE WITH 0 RINGS RACCORD D'ENTREE AVEC JOINT TORIOUES TUBO DE ENTRADA CON ANILLOS 0 0460827
14 0 RING FOR IN TUBE(2)(SIZE 113) JOINTTORIOUE POUR RACCORD D'ENTREE(2) (CAL. 113) ANILLO 0 PARATUBO DE ENTRADA(2) (CAL. 113) 0260027P
15 OUT TUBE (1) RACCORD DE SORTIE (1) TUBO DE SALIDA (1) 0461 261A
16 CRANK (1) MANIVELLE (1) MANIVELA (1) 010075510
17 LEADER HOSE (1) TUYAU DE RACCORDEMENT (1) MANGUERA DE CONEXION (1) 0520106
PATENTS
May be covered by one or more of the following U.S. Patents: 4,512,361; 4,777,976;
4,91 3,580; and Des. 327,637; Des. 363,207 ; Des. 376,096 and Canadian Patents:
80,1 39; 1,229,834; 2,143,878; and!or Pending or Issued Patents in other countries.
Quality Control number
(From Owner's Manual( BREVETS
Le droit exclusif d'exploitation de cet article peut etre protégé par un ou plusieurs des
Numerodecontroledequalite: brevets suivants: 4,512,361; 4,777,976; 4,913,580; et Des. 327,637; Des. 363,207; Des.
376,096 et les brevets Canadiens: 80,139; 1,229,834; 2,143,878 ainsi que des brevets en
Numero de control de calidad: instance ou des brevets délivrés a l'étranger.
(yea el man ual del usuario( PATE NTES
Este producto puede ser protegido por las s ig uientes patentes de los Estados U nidos:
4,512,361; 4,777,976; 4,91 3,580; y Des. 327,637; Des. 363,207 ; Des. 376,096 asi como
por las patentes canadienses 80,139; 1,229,834; 2,1 43,878; y!o por patentes pendientes
o otorgadas en otros paises.
Mail To: / Postez a / Enviar a: Suncast Corporation 701 NORTH KIRK ROAD • BATAVIA, IL, USA 60510
