Svedbergs Navona 96803 User manual

(1 / 14)
Navona
SNFI
DK RU
GB
Vi gratulerar dig till ditt val av blandare. Du har valt en blandare av mycket hög kvalitet. För att du skall få
ut det bästa av denna blandare, under många år framöver, så ber vi dig att du noggrant följer instruktionerna
när du installerar blandaren.
1. Före installation så måste anslutningsrören vara renspolade från smuts eller dylikt.
För att förhindra smutspartiklar att komma in i blandaren, så rekommenderar vi att en avstängningskran är
installerat tillsammans med ett filter.
2. Efter installationen, demontera perlatorn (luftblandaren) och spola rent blandaren omsorgsfullt helst med
varmt vatten för att avlägsna ev smuts som kan ev kan blockera perlatorn.
Säker vatteninstallation:
Denna produkt är anpassad till Branschregler Säker Vatteninstallation.
Leverantören garanterar produktens funktion om branschreglerna och produktens monteringsanvisning följs.
Gratulerer med ditt valg av blandebatteri. Du har valgt et blandebatteri av meget høy kvalitet. For at du skal
kunne ha glede av dette produktet i mange år fremover, ber vi deg nøye følge monteringsveiledningen når du
installerer blandebatteriet.
1. Før installasjon må vannrørene som blandebatteriet skal kobles til spyles rene for smuss og lignende.
For å hindre partikler å komme inn i blandebatteriet anbefaler vi at det installeres en stoppekran med filter
før blandebatteriet tilkobles.
2. Etter installasjonen skal perlatoren (luftdysen) demonteres og blandebatteriet spyles rent med varmt vann
for fjerne eventuelt smuss som kan tette perlatoren.
Vi ønsker dig til lykke med dit valg af armatur. Du har valgt et armatur af meget høj kvalitet.
For at du kan have glæde af dit armatur i mange år, beder vi dig nøje følge instruktionerne, når du installerer
armaturet.
1. Før installationen skal tilslutningsrøret være spulet rent for snavs og urenheder.
For at forhindre disse urenheder i at komme ind i armaturet, anbefaler vi, at en stophane installeres sammen
med et filter.
2. Efter installationen, afmontes filteret og armaturet skylles omhyggeligt med varmt vand,
for at fjerne eventuelle urenheder, der kan stoppe filteret.
Onnittelemme että olet valinnut korkealaatuisen hanamme. Jotta hanasi toimisi moitteettomasti monta vuotta
eteenpäin, pyydämme Sinua seuraamaan tarkasti hanan asennusohjeita.
1. Ennen asennusta tulee putkien olla huuhdeltu liasta tai vastaavasta.
Suosittelemme että asennat sulkuhanaan sihdin, jotta estät epäpuhtauksien tulemisen hanaan.
2. Irrota poresuutin asennuksen jälkeen ja huuhtele hana huolellisesti puhtaaksi, mieluiten lämpimällä vedellä,
jotta mahdollinen irtoava lika ei tuki poresuutinta.
We congratulate you in your choice of mixer. You have chosen a mixer of very high quality.
We ask you to follow the instructions thoroughly when installing the mixer.
1. Before installation, the attachment pipes must be washed clean from dirt etc. To avoid dirt from coming
into the mixer, we recommend that a cut-off cost is installed, together with a filter.
2. After the installation, dismount the perlator (airmixer) and wash the mixer clean thoroughly,
preferably with hot water to eliminate dirt which could block the perlator.
DK
GB
FI
N
S

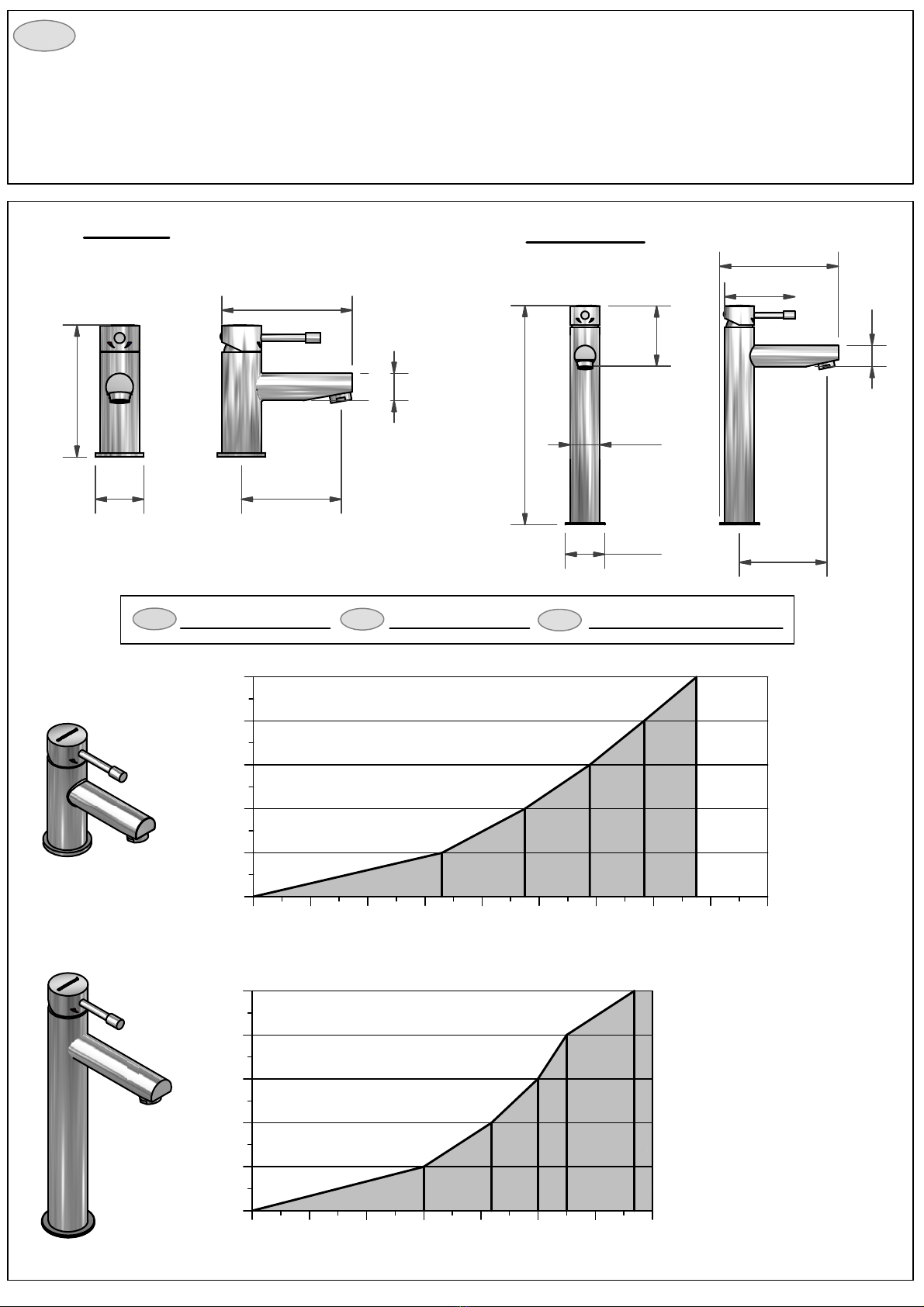

(2 / 14)
Flödesschema Virtauskaavio Flow rate schedule
SFI GB
Bar
l/min
18
1614
12
10
8
6
4
20
0
1
2
3
4
5
6,5
9,5
11,8
13,7
15,5
Поздравляем Вас свыбором высококачественного нашего смесителя. Для того, чтобы Ваш смеситель
работал безупречно долгие годы просим внимательно следовать инструкциям по установке.
1. Перед установкой трубы должны быть промыты от загрязнений.
Рекомендуем установить взапорный вентиль сеточку, которая предохранит от попадания загрязнений
всмеситель. Подсоедините смеситель.
2. После установки смесителя снимите аэратор итщательно промойте начисто, желательно теплой водой,
чтобы возможные загрязнения не засорили аэратор.
RU
96803 (Krom, Chrome)
55
150
113
31
149
96803-H (Krom, Chrome)
91
45
60
332
32
133
180
106
0
1
2
3
4
5
Bar
9
12,5
15
17,5
20
036912 15 18 21
l/min

(3 / 14)
Flödesschema Virtauskaavio Flow rate schedule
SFI GB
Bar
0
1
2
3
4
5
32 36
l/min
28
24
16 20 12
4
08
12,4
22
25,5
28,5
17,6
32
111
200 130
G½" (R15)
G¾" (R20) 150
50
200
32
99 103
168
150
G¾" (R20)
G½" (R15)
111
Flödesschema Virtauskaavio Flow rate scheduleGB
FI
S
Bar
l/min
15 18 27
6
324
21
12
9
0
4
2
0
1
3
5
10
14,3
18
20,6
23
95932 (Krom, Chrome)
95933 (Krom, Chrome)

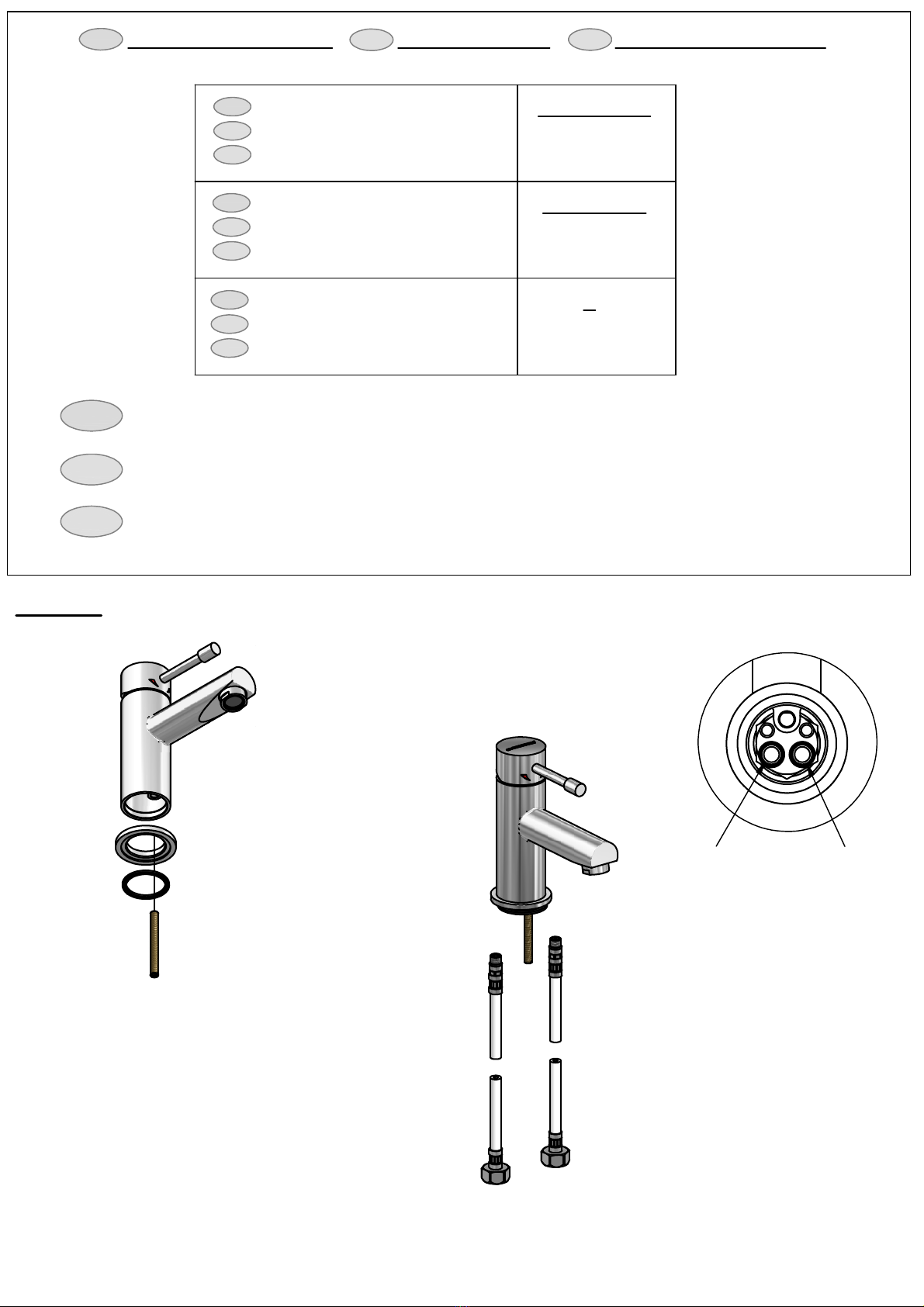

(4 / 14)
Teknisk information Tekniset tiedot Tecnical information
Arbetstryck: 0,5 - 10 bar
Käyttöpaine:
Work pressure:
Varmvattenanslutning: max. 80°C
Lämminvesiliitäntä:
Warm water connection:
Ljudklass: 2
Ääniluokka:
Sound classification:
Vid höga vattentryck i kombination med rörsystemets konstruktion kan tryckslag förekomma,
då bör en tryckslagsdämpare monteras. Rekommenderat vattentryck är 3 bar.
Korkea vedenpaine voi aiheuttaa joissakin putkistoissa paineiskuja. Tämä vältetään asentamalla
paineen tasaaja. Suositeltu veden paine on 3 bar.
High water pressure in combination with the construction of the pipe work can cause a Water Hammer.
A shock absorber (water hammer arrestor) is recommended to install to avoid this.
Recommended water pressure is 3 bar.
SFI GB
GB
FI
S
S
FI
GB
S
FI
GB
GB
FI
S

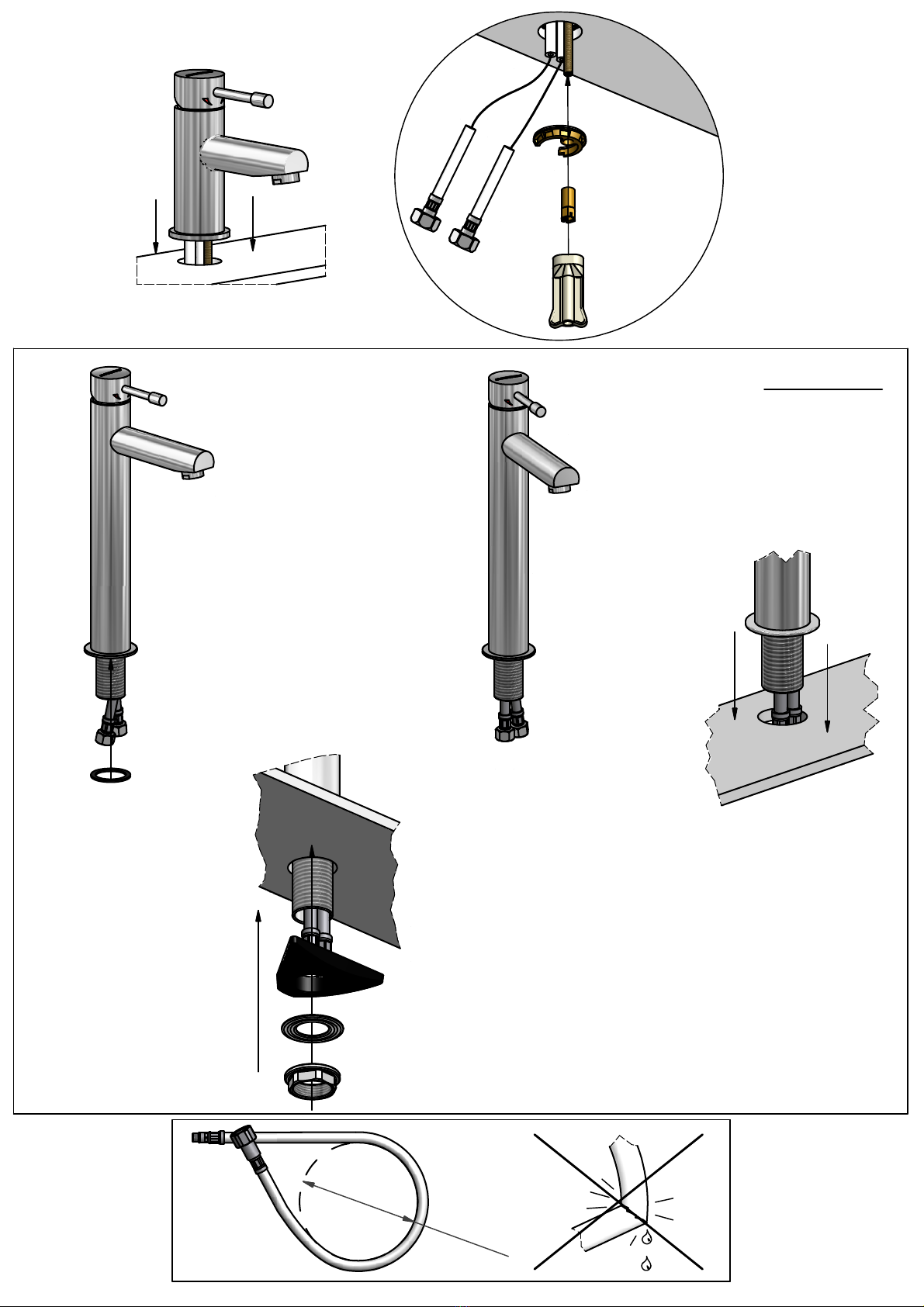

1
2
L=500 mm
G½" (R15)
Hot Cold
96803

(5 / 14)
3
!!

35
Max:mm
12
3
Hot Cold
L=600 mm
G3/8" (R10)
4
96803-H

Art.No.
Titel / TitleAnt/Qty
Pos.
98859
Täckhatt krom / Cover nut chrome
11
98859Insexskruv M4x4 / Inox screw M4x412
98859
Hus för handtag krom / Body for handle chrome
13
99311
Keramisk tätning kall start / Ceramic cartridge cold start
14 -
Perlator krom / Aerator chrome1
5
98810
Anslutningsslang G½ (R15) L:500 / Flexible hose pex G½ (R15) L:500
26
98810
Packning G½" (R15) / Packing G½" (R15)
2
7
GB
S
96803 (Krom, Chrome)
2 mm
27 mm
3
1
2
4
5
6
7
(6 / 14)

(7 / 14)
Kallstart:
Kallstart är en sparfunktion som minskar onödig användning av varmvatten.
I neutral position kommer endast kallvatten. Varmvatten kommer när du
passerar centrumlinjen till vänster. Kallstartsfunktionen innebär dessutom
att du undviker att dra upp varmvatten i rören vid korta tappningar.
Kaldstart:
Kaldstart er en funksjon som minimerer unødvendig bruk av varmt vann.
I nøytral posisjon ( håndtaket) kommer bare kaldt vann.
Det varme vannet kommer gradvis når centrumslinjen passeres mot venstre
Koldstart:
Koldstart er en sparefunktion som minimerer unødig anvendelse af varmt vand.
I neutral position (grebet) kommer der kun koldt vand.
Varmt vand kommer først gradvist når du passerer centrumlinjen til venstre.
Hanassa:
Hanassa on uusi toiminto, joka minimoi lämpimän veden kulutusta. Kahvan ollessa
keskiasennossa tulee vain kylmää vettä. Lämmintä vettä tulee asteittain, kun hanaa
käännetään keskilinjasta vasemmalle.
Cold start:
Cold Start is a saving function that reduces unnecessary use of hot water.
In neutral position, only cold water comes from the mixer. Hot water will come when
you cross the center line to the left. Cold start function also means that you avoid
pulling up the hot water in the pipes at short vintages.
Cмеситель:
Cмеситель имеет новую функцию, которая сводит кминимуму потребление
горячей воды. Внейтральном положении ручки или по центру, смеситель будет
выдавать только холодную воду. Теплая вода будет поступать постепенно при
повороте ручки влево.
DK
GB
FI
N
S
RU
Kallstart
Kaldstart
Koldstart
Hanassa
Cold start
Cмеситель
DK
GB
FI
N
S
RU
Navona 96803

Art.No.
Titel / TitleAnt/Qty
Pos.
98859
Täckhatt krom / Cover nut chrome
11
98859
Insexskruv M4x4 / Inox screw M4x4
12
98859Hus för handtag krom / Body for handle chrome13
98806
Keramisk tätning / Ceramic cartridge
14 -
Perlator krom / Aerator chrome
1
5
99186Anslutningsslang flex G⅜(R10) L:600 / Flexible hose flex G⅜(R10) L:60026 -
Packning G⅜" (R10) / Packing G⅜" (R10)
2
7

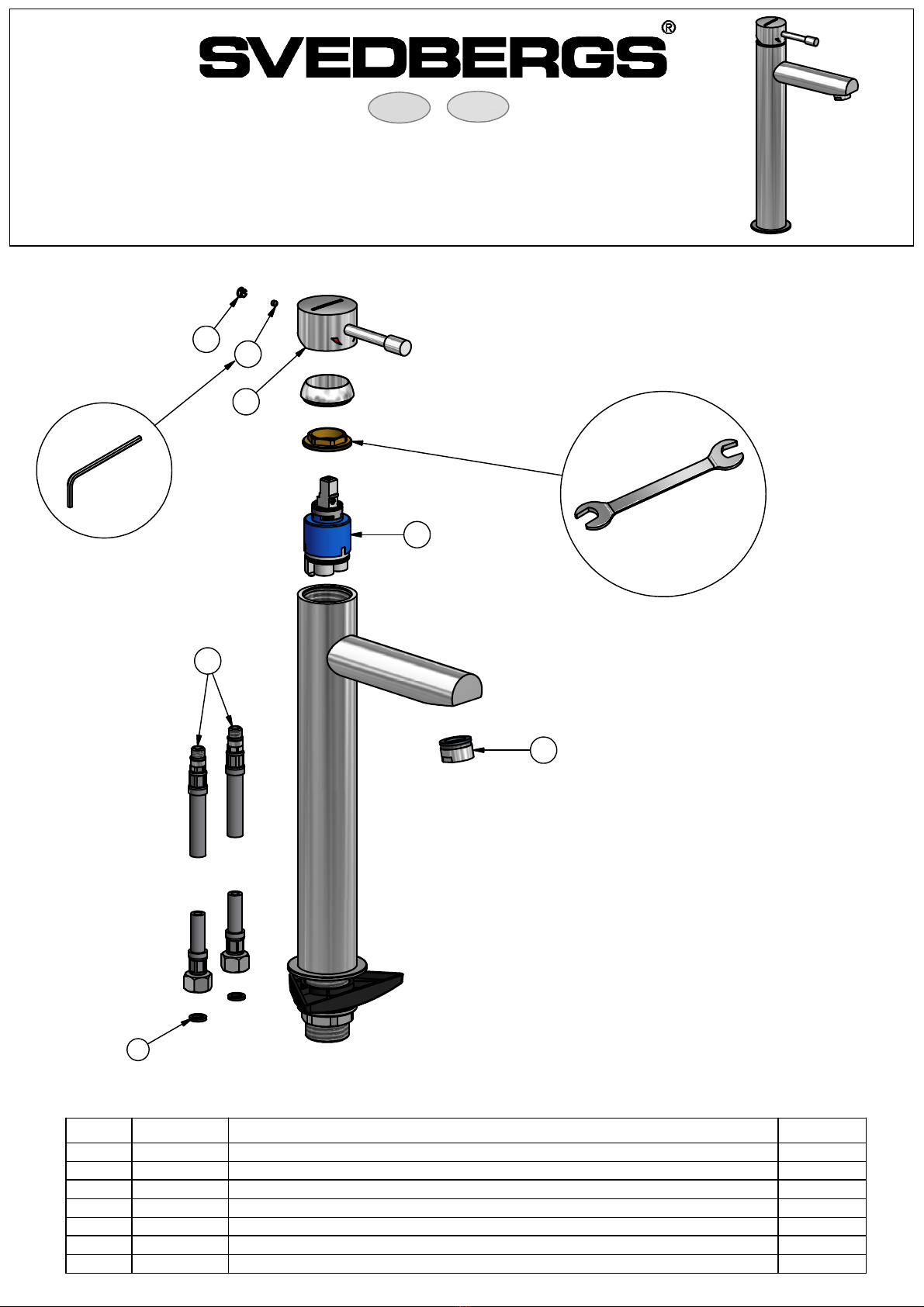

(8 / 14)
GB
S
96803-H (Krom, Chrome)
2 mm
27 mm
12
3
4
6
5
7

Art.No.
Titel / TitleAnt/Qty
Pos.
98859Täckhatt krom / Cover nut chrome11
98859
Insexskruv M4x4 / Inox screw M4x4
12
98859
Hus för handtag krom / Body for handle chrome
13
98806Keramisk tätning / Ceramic cartridge1
4
Gummipackning med filter / Rubber packing with filter
2
7
(9 / 14)
GB
S
95932 (Krom, Chrome)
2 mm
27 mm
4
1
2
3
7

Art.No.
Titel / TitleAnt/Qty
Pos.
98859
Täckhatt krom / Cover nut chrome
11
98859
Insexskruv M4x4 / Inox screw M4x4
12
98859Hus för handtag krom / Body for handle chrome13
98806Keramisk tätning / Ceramic cartridge1
4
Komplett perlator krom / Complete aerator chrome
1
5
98858
Duschhandtag / Shower handle
16
Gummipackning med filter / Rubber packing with filter2
7
98842
Duschslang G½" (R15) L:150 / Shower hose G½" (R15) L:150
18
98808
Omkastarknopp krom / Knob for diverter chrome
19
98808Omkastare krom / Diverter chrome110

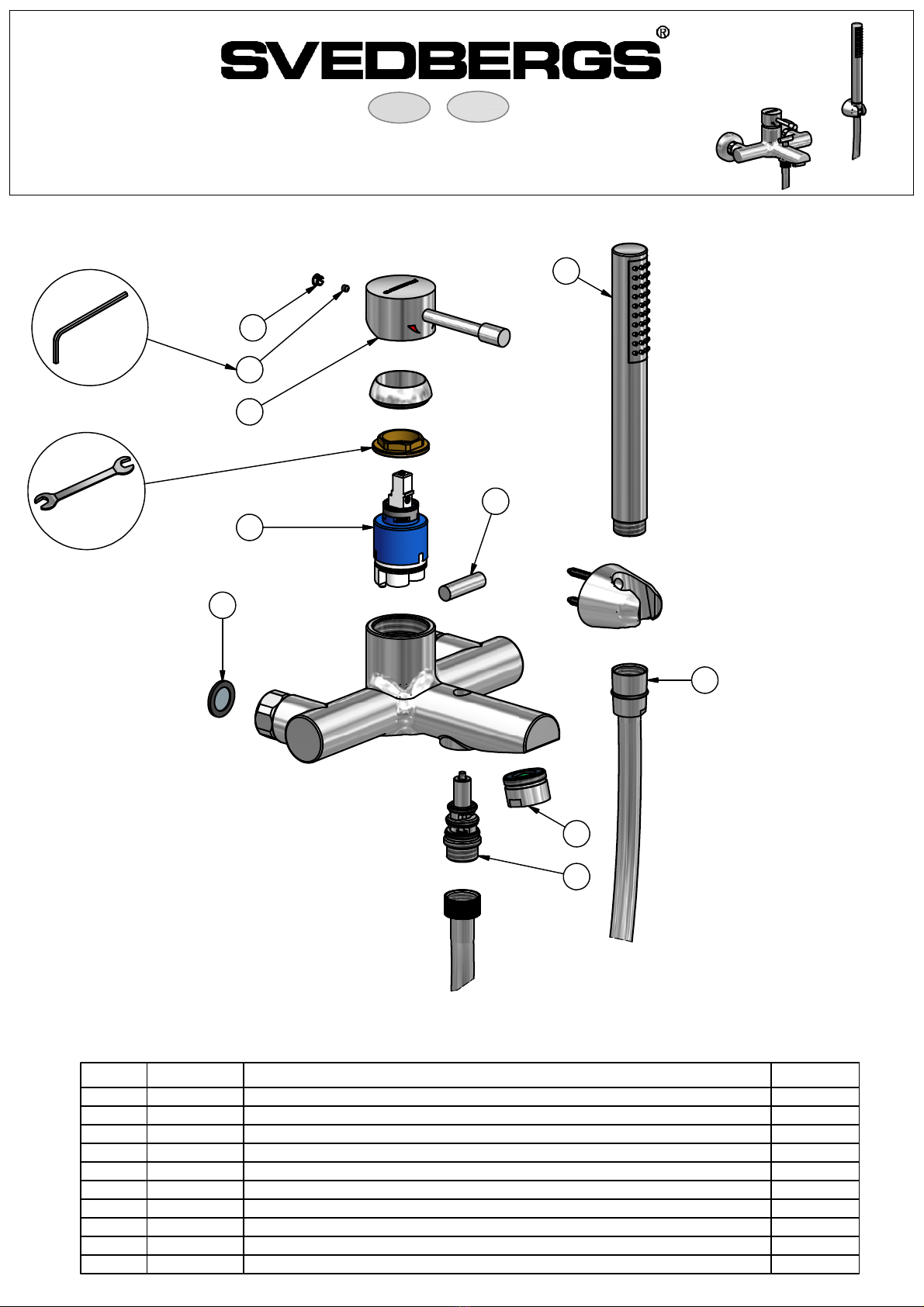

(10 / 14)
GB
S
95933 (Krom, Chrome)
7
5
10
6
9
27 mm
2 mm 1
2
3
4
8

(11 / 14)

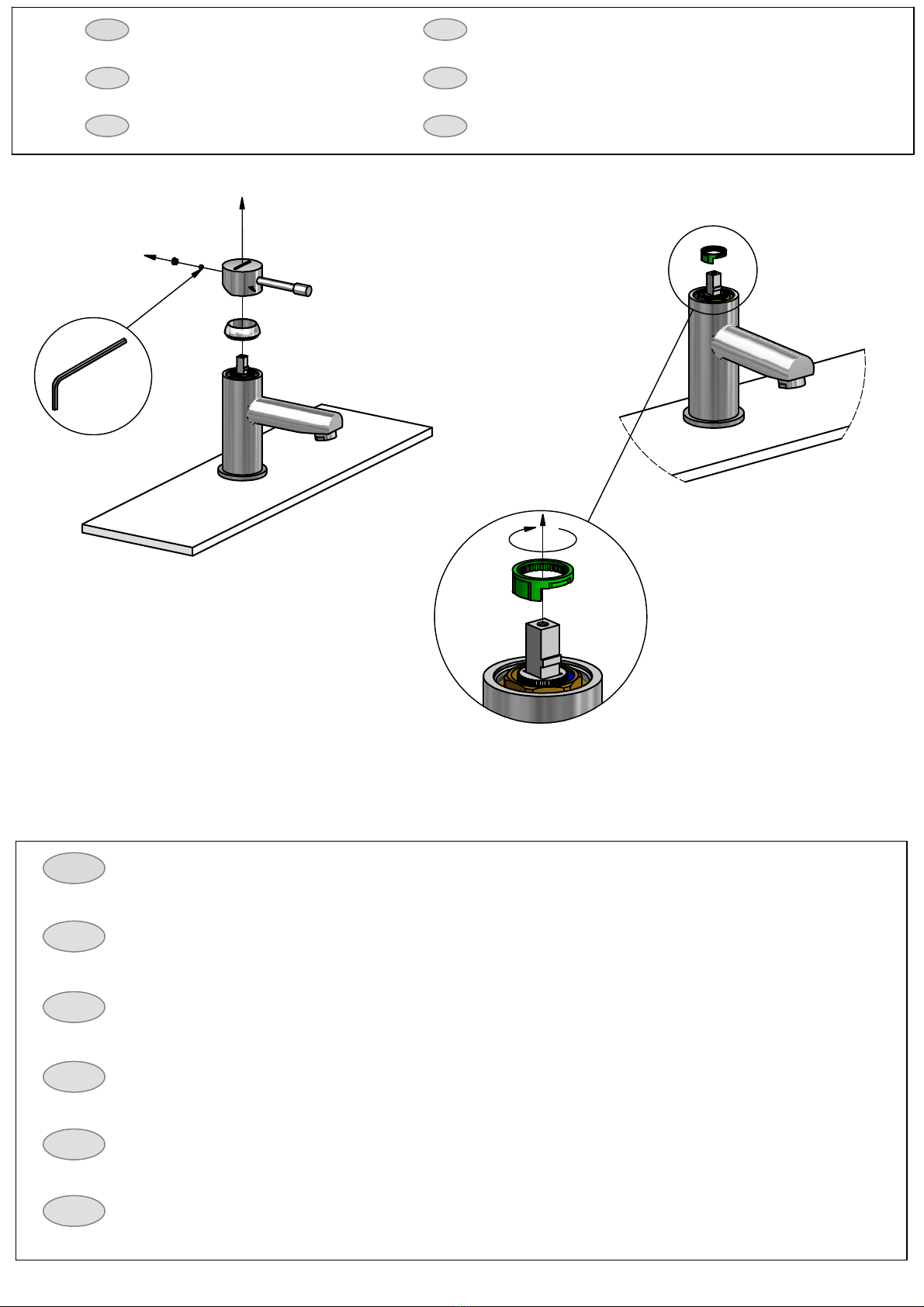

Varmvattenjustering Lämpimän veden säätö
Justering av varmtvann Hot water adjustment
Justering af varmt vand Регулирование горячей воды
Blandaren är vid leverans inställd på max varmvattentemperatur.
Lyft upp den röda ringen och flytta den medsols max 3 hack för att minska varmvattentemperaturen.
Montera ihop blandaren i omvänd ordning.
Ved levering er blanderen innstilt på maks varmtvannstemperatur.
Løft opp den røde ringen og flytt den medsols maks 3 hakk for å minske varmtvannstemperaturen.
Monter sammen blanderen i omvent orden.
Ved levering er armaturet indstillet på maksimal varmvandstemperatur. Lyft den røde ring op og flyt
den maksimalt 3 hak med uret for at sænke temperaturen på det varme vand.
Sæt armaturet sammen i omvendt rækkefølge.
Hanan lämmin vesi on säädetty maksimilämpötilaan.
Laskeaksesi veden lämpötilaa, nosta punainen rengas ja siirrä sitä myötäpäivään max 3 lovea.
Kokoa hana päinvastaisessa järjestyksessä.
The mixer is at delivery pre-set on maximum hot water temperature.
Lift up the red ring and turn it clockwise maximum three steps to reduce the hot water temperature.
Re-assemble the mixer in reversed order.
Горячая вода всмесителе отрегулирована на максимальную температуру.
Для понижения температуры воды снимите красное кольцо иповерните по часовой стрелке
максимум на три щелчка. Соберите смеситель вобратном порядке.
RU
GB
FI
DK
N
S
RU
FI
GB
S
N
DK
12
2 mm

(12 / 14)
Felsökning Vian etsintä
Feilsøking Troubleshooting
Fejlsøgning Поиск неисправности
Symptom / Symtoner / Vika /
Sympton / Неисправность
Åtgärd / Tiltak / Forholdsregel / Toimenpide /
Remedy / Мероприятие
S
N
DK RU
GB
FI
Orsak / Årsak / Årsag / Syy /
Reason / Причина
- Smuts i silfilter (7, om sådan finns
monterad innan tvättställsblandaren)
- Smuts i perlator (5)
- Defekt tätningssats (4)
- Defekt tätningssats (4)
- Skitt i filteret (7, om slik finnes innen
kranen)
- Skitt i perlator (5)
- Defekt tetningssats (4)
- Defekt tetningssats (4)
- Snavs i filterne (7, såfremt en sådan alle-
rede er monteret inden håndvaskarmaturet)
- Snavs i perlator (5)
- Defekt tætningssats (4)
- Defekt tætningssats (4)
- Epäpuhtauksia sihdissä (7, jos se on
asennettu ennen pesuallashanaa)
- Likaa poresuuttimessa (5)
- Kuluneet tiivisteet (4)
- Kuluneet tiivisteet (4)
- Dirt/debris in filters (7, if fitted before
the washbasin mixer)
- Dirt/debris in aerator (5)
- Defect ceramic cartridge (4)
- Defect ceramic cartridge (4)
- Загрязнен фильтр (7, если установлен
до смесителя)
- Массажные форсунки засорены (5)
- Изношены уплотнители (4)
- Изношены уплотнители (4)
- Rengör silfilter (7, om sådan finns
monterad innan tvättställsblandaren)
- Rengör perlator (5)
- Byt tätningssats (4)
- Byt tätningssats (4)
- Rengjør filteret (7, om slik finnes innen
kranen)
- Rengjør perlator (5)
- Bytt tetningssats (4)
- Bytt tetningssats (4)
- Rengøre filter (7, såfremt en sådan alle-
rede er monteret inden håndvaskarmaturet)
- Rengøre perlator (5)
- Skifte tætningssats (4)
- Skifte tætningssats (4)
- Puhdista sihti (7, jos se on
asennettu ennen pesuallashanaa)
- Puhdista poresuutin (5)
- Vaihda tiivistesarja (4)
- Vaihda tiivistesarja (4)
- Clean filters (7, if fitted before
the washbasin mixer)
- Clean aerator (5)
- Change ceramic cartridge (4)
- Change ceramic cartridge (4)
- Почистите фильтр (7, если установлен
до смесителя)
- Прочистите массажные форсунки (5)
- Замените уплотнители (4)
- Замените уплотнители (4)
- Dåligt flöde
- Läckage ur pip när blandaren
är stängd
- Gir lite vann
- Lekkasje når blanderen er
stengt
- Nedsat vandhastighed
- Lækage fra tud når armaturet
er lukket
- Hanan virtaama vähentynyt
- Vuoto juoksuputkesta hanan
ollessa suljettu
- Poor flow rate
- Leakage from spout when the
mixer is closed
- Слабый напор воды
- Утечка из носика при
закрытом кране

(13 / 14)
Använd…
För att ta bort smuts eller kalkfläckar/avlagringar är det vanligtvis tillräckligt att använda ett tvålliknande
medel och vatten, och sedan skölja av produkten med rent vatten. Torrtorka slutligen med ren trasa.
Vid grövre smuts bör det för badrum framtagna rengöringsmedel användas, dock med förbehåll av
ovanstående användningsområde.
Använd inte...
Kromade, färgade, guld- eller metallytor kan lätt bli skadade av syra, stålull eller rengöringsmedel med slipmedel i,
liksom svampar med stålullsliknande rengöringslager.
Alkoholbaserade produkter, desinfektionsmedel eller andra kemiska lösningar får inte användas på akryldelar.
För att rengöra dessa delar bör man använda samma medel som på huvuddelen av blandaren.
Garanti:
Vänligen kontakta återförsäljaren vid reklamationer eller liknande. Spara kvitto el dyl som inköpsbevis.
Svedbergs frånsäger garantiåtagandet om inte skötselinstruktionerna har efterföljts, eller om skada till
följd av yttre våld etc har uppstått.
Tillverkarförsäkran:
Tillverkning har skett i enlighet med typgodkännandehandlingar för varje modell!
Skötselanvisning Hoito-ohjeet
Vedlikeholdsråd User instruction
Brugsanvisning Инструкция по уходу
S
GB
RU
FI
DK
N
S
N
Bruk…
For å fjerne smuss eller kalkflekker/avleiringer er det vanligvis tilstrekkelig å bruke mildt oppvaskmiddel og
vann og skylle av produktet med rent vann. Tørk deretter tørt med en myk klut.
Er produktet ekstra skittent bør det benyttes rengjøringsmiddel spesielt beregnet for baderom.
Bruk ikke…
Forkrommede, lakkerte, guld- eller metallflater kan lett skades av syre, stålull eller rengjøringsmiddel med slipemiddel.
Det samme gjelder svamper med stålullignende rengjøringseffekt. Alkoholbaserte produkter, desinfeksjonsmiddel
eller andre kjemiske produkter må ikke benyttes på deler av akryl. Ved rengjøring av slike deler må det benyttes
samme rengjøringsmiddel som på hoveddelen av blandebatteriet.
Garanti:
Vennligst kontakt forhandleren ved reklamasjoner eller lignende. Ta godt vare på kvitteringer og andre dokumenter.
Svedbergs fraskriver seg garantiansvar hvis ikke vedlikeholdsveiledningen er blitt fulgt, eller om det har oppstått
skade på grunn av ytre påvirkning eller lignende.
Produsentgaranti:
Varen er produsert i henhold til typegodkjenningsdokument for hver modell!
Brug kun…
For at fjerne snavs og kalkaflejringer er det almindeligvis tilstrækkeligt at anvende et mildt rengøringsmiddel
og skylle efter med rent vand. Tør til slut med en blød klud. Ved grovere snavs bør et til badeværelser godkendt
rengøringsmiddel anvendes, dog med forbehold for nedenstående.
Brug ikke…
Forkromede, farvede, guld- eller metaloverflader kan let blive beskadigede af syre, ståluld, svampe med
ståluldslignende overflade og rengøringsmidler med slibende effekt. Alkoholbaserede produkter,
desinficerende eller andre kemiske opløsninger må ikke anvendes på dele af akryl. For at rengøre
disse dele bør man anvende samme middel som på resten af armaturet.
Garanti:
Ved reklamation bedes du venligst henvende dig til din forhandler medbringende købskvitteringen.
Svedbergs garanti dækker ikke hvis brugsanvisningen ikke er fulgt eller hvis skade er opstået
ved vold eller lignende.
Produktforsikringont:
Produktionen er sket i overensstemmelse med typegodkendelsen for hver model.
DK

(14 / 14)
Чистите…
Грязь, отложения извести легко смываются мыльной водой. Промойте начисто ипротрите сухой салфеткой.
Для удаления въевшихся загрязнений следует использовать чистящие средства, предназначенные для
ванных комнат, следуя инструкциям.
Не используйте…
Не используйте металлические щетки, шлифующие иабразивные средства, кислотосодержащие или
аммиачные вещества, которые могут повредить поверхность смесителя.
Содержащие алкоголь, дезинфицирующие или другие химические средства нельзя применять
для пластмассовых деталей. Для их чистки следует использовать такие же средства, как идля
других частей смесителя.
Гарантия:
Храните товарный чек для предъявления по необходимости вслучае рекламации или других выяснений
для связи смагазином. Svedbergs не несет ответственность вслучае невыполнения требований по установке
ипользованию, если неисправность произошла вследствие неправильного пользования, или врезультате
плохого качества воды.
Страховка производителя:
Каждое изделие произведено ссоблюдением документально подтвержденных нормативных требований!
Use…
In order to remove dirt or calcium stains, it is sufficient to use soap and water then rise with clean
water and finally dry with a clean soft cloth.
Please note!
Chromed, coloured, gold or metallic surfaces can easily be damaged by acid or abrasive detergents,
rough sponges or metallic cleaning pads.
Alcohol based products, disinfectants or other solvents must not be used on acrylic parts; to clean these parts,
the same as that taken on the main body should be exercised. The same for the crystal parts.
Guarantee:
Please contact the retail dealer for complaints etc. Keep receipts etc. to verify the purchase.
Svedbergs declines any guarantee commitments if the users instructions have not been followed,
or if there is any external damage.
Manufacturers guarantee:
The manufacture has been completed in accordance with goods certification for each model.
GB
RU
2015-11-17
Puhdista...
Lika, kalkki ja kerrostumat on helpointa poistaa saippualla ja vedellä.
Huuhtele puhtaaksi ja kuivaa rievulla tai froteepyyhkeellä.
Pinttyneen lian poistoon on hyvä käyttää kylpyhuoneeseen tarkoitettuja puhdistusaineita,
huomioiden muut käyttöohjeet.
Älä käytä...
Älä käytä teräsvillaa, hankausaineita, muita hiovia aineksia, happoja tai ammoniakkia sisältäviä
puhdistusaineita sillä hanojen pinnat voivat vahingoittua niistä.
Alkoholipitoisia - , desinfiointi- tai muita kemiallisia aineita ei saa käyttää muoviosiin. Näiden osien
puhdistukseen tulee käyttää samoja aineita kuin muille hanan osille.
Takuu:
Säästä kuitti ostotodisteena ja ota mahdollisissa reklamaatioissa tai vastaavissa yhteys jälleenmyyjään.
Svedbergsin takuu ei vastaa mikäli hoito-ohjeita ei ole noudatettu tai jos vahinko johtuu väärästä käytöstä
tai veden epäpuhtauksista.
Valmistajan vakuutus:
Jokainen tuote on valmistettu tyyppihyväksynnän asiakirjojen mukaisesti!
FI
