Svedbergs Navona 95986 User manual

(1)
Navona
SNFI
DK RU
GB
Vi gratulerar dig till ditt val av blandare. Du har valt en blandare av mycket hög kvalitet. För att du skall få
ut det bästa av denna blandare, under många år framöver, så ber vi dig att du noggrant följer instruktionerna
när du installerar blandaren.
1. Före installation så måste anslutningsrören vara renspolade från smuts eller dylikt.
För att förhindra smutspartiklar att komma in i blandaren, så rekommenderar vi att en avstängningskran är
installerat tillsammans med ett filter.
2. Efter installationen, demontera perlatorn (luftblandaren) och spola rent blandaren omsorgsfullt helst med
varmt vatten för att avlägsna ev smuts som kan ev kan blockera perlatorn.
Säker vatteninstallation:
Denna produkt är anpassad till Branschregler Säker Vatteninstallation.
Leverantören garanterar produktens funktion om branschreglerna och produktens monteringsanvisning följs.
Gratulerer med ditt valg av blandebatteri. Du har valgt et blandebatteri av meget høy kvalitet. For at du skal
kunne ha glede av dette produktet i mange år fremover, ber vi deg nøye følge monteringsveiledningen når du
installerer blandebatteriet.
1. Før installasjon må vannrørene som blandebatteriet skal kobles til spyles rene for smuss og lignende.
For å hindre partikler å komme inn i blandebatteriet anbefaler vi at det installeres en stoppekran med filter
før blandebatteriet tilkobles.
2. Etter installasjonen skal perlatoren (luftdysen) demonteres og blandebatteriet spyles rent med varmt vann
for fjerne eventuelt smuss som kan tette perlatoren.
Vi ønsker dig til lykke med dit valg af armatur. Du har valgt et armatur af meget høj kvalitet.
For at du kan have glæde af dit armatur i mange år, beder vi dig nøje følge instruktionerne, når du installerer
armaturet.
1. Før installationen skal tilslutningsrøret være spulet rent for snavs og urenheder.
For at forhindre disse urenheder i at komme ind i armaturet, anbefaler vi, at en stophane installeres sammen
med et filter.
2. Efter installationen, afmontes filteret og armaturet skylles omhyggeligt med varmt vand,
for at fjerne eventuelle urenheder, der kan stoppe filteret.
Onnittelemme että olet valinnut korkealaatuisen hanamme. Jotta hanasi toimisi moitteettomasti monta vuotta
eteenpäin, pyydämme Sinua seuraamaan tarkasti hanan asennusohjeita.
1. Ennen asennusta tulee putkien olla huuhdeltu liasta tai vastaavasta.
Suosittelemme että asennat sulkuhanaan sihdin, jotta estät epäpuhtauksien tulemisen hanaan.
2. Irrota poresuutin asennuksen jälkeen ja huuhtele hana huolellisesti puhtaaksi, mieluiten lämpimällä vedellä,
jotta mahdollinen irtoava lika ei tuki poresuutinta.
We congratulate you in your choice of mixer. You have chosen a mixer of very high quality.
We ask you to follow the instructions thoroughly when installing the mixer.
1. Before installation, the attachment pipes must be washed clean from dirt etc. To avoid dirt from coming
into the mixer, we recommend that a cut-off cost is installed, together with a filter.
2. After the installation, dismount the perlator (airmixer) and wash the mixer clean thoroughly,
preferably with hot water to eliminate dirt which could block the perlator.
DK
GB
FI
N
S

(2)

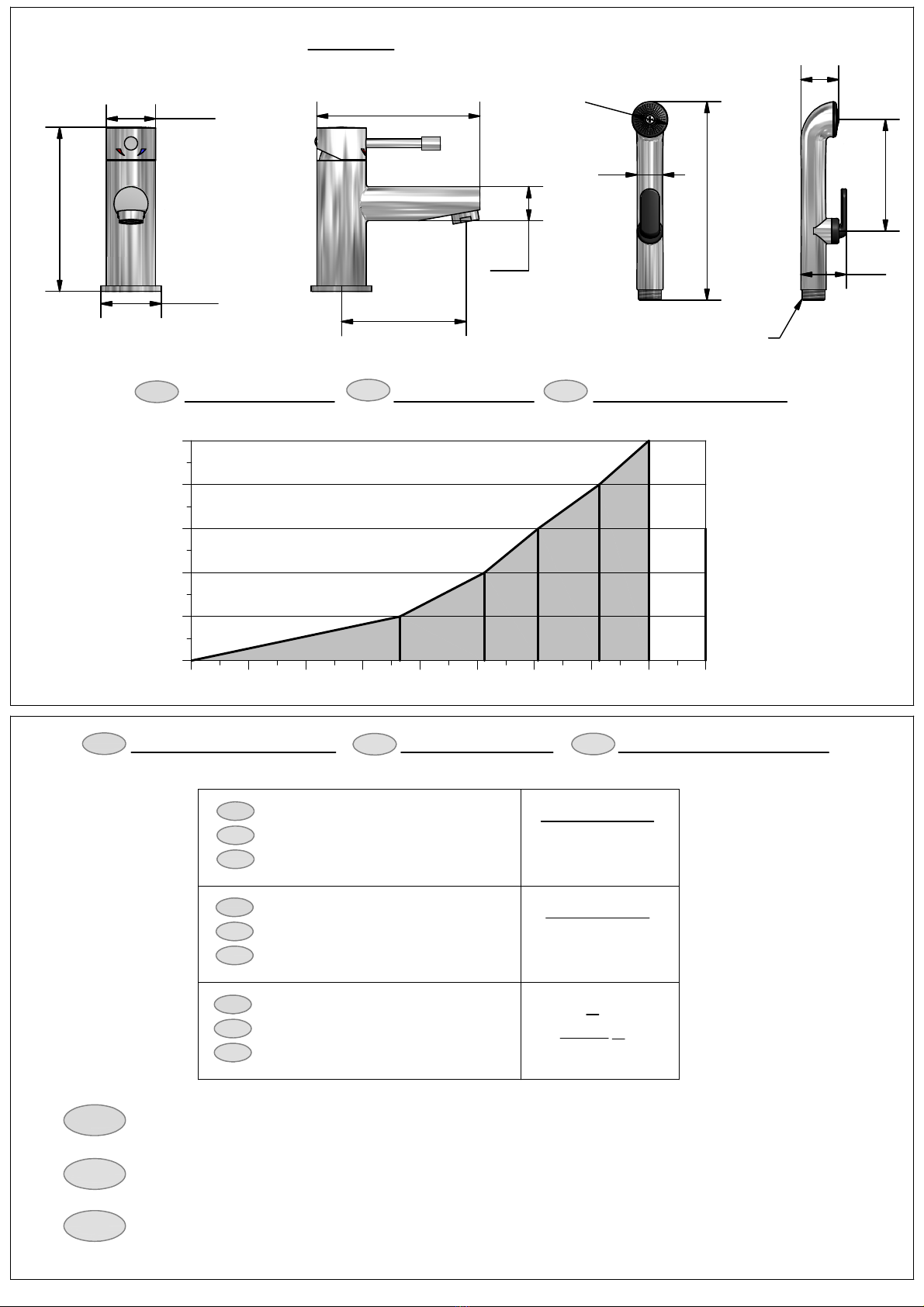

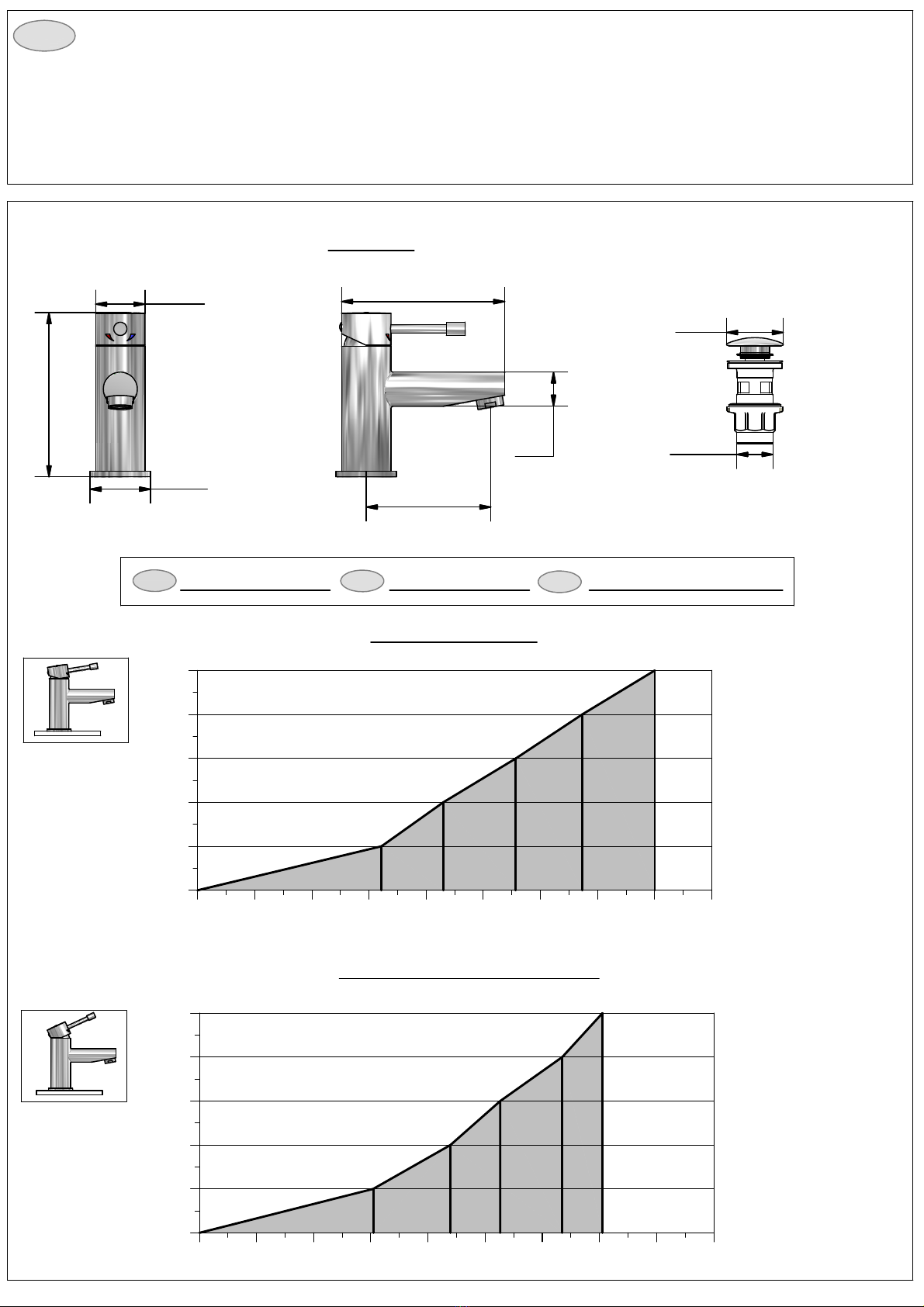

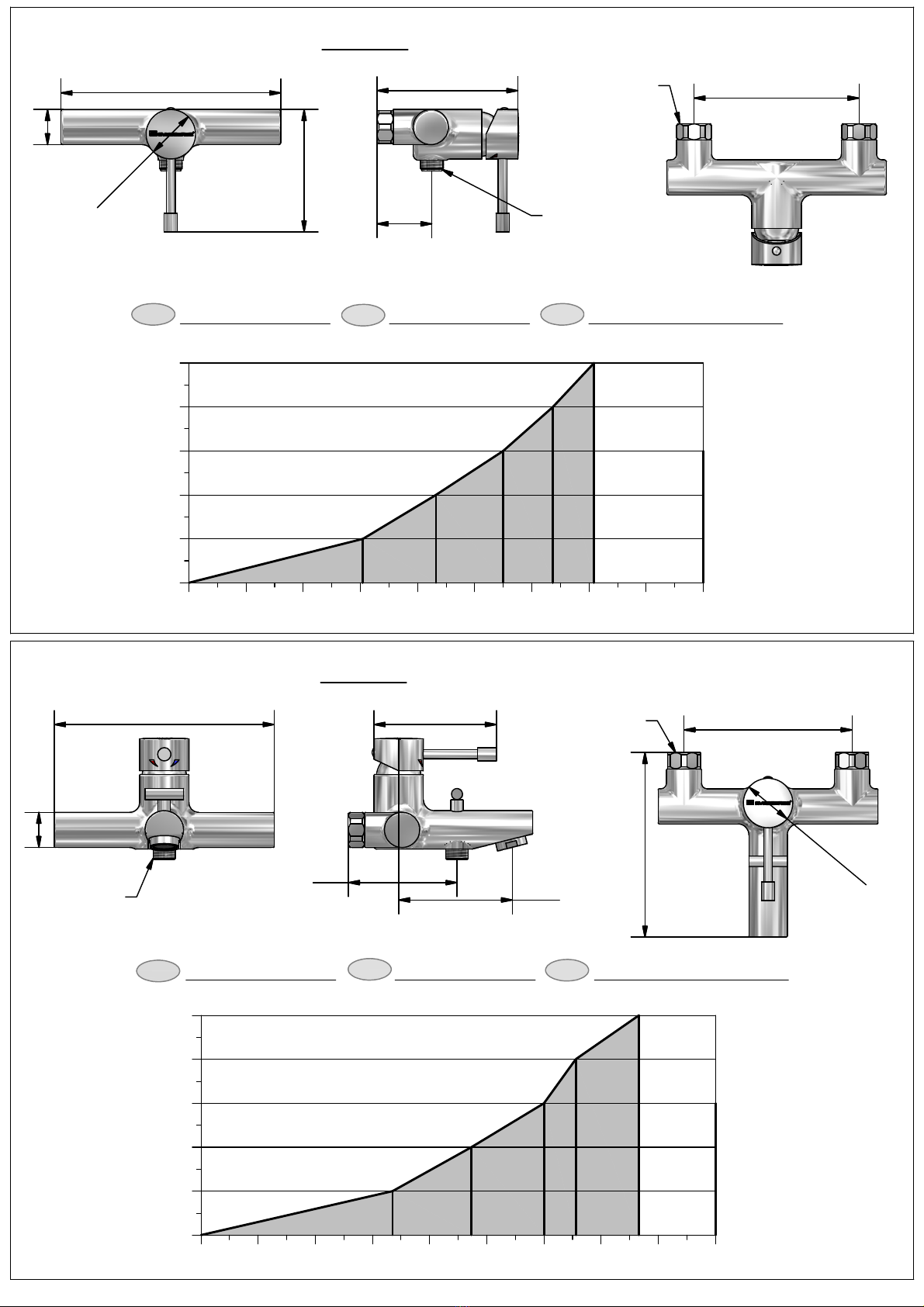

Flödesschema Virtauskaavio Flow rate schedule
SFI GB
Bar
l/min
27
2421
18
15
12
9
6
30
0
1
2
3
4
5
Bar
l/min
18
16
14
1210
8
6
42
0
0
1
2
3
4
5
9,3
13,2
16,3
19
21,3
6,4
8,6
11,2
13,5
16
Поздравляем Вас свыбором высококачественного нашего смесителя. Для того, чтобы Ваш смеситель
работал безупречно долгие годы просим внимательно следовать инструкциям по установке.
1. Перед установкой трубы должны быть промыты от загрязнений.
Рекомендуем установить взапорный вентиль сеточку, которая предохранит от попадания загрязнений
всмеситель. Подсоедините смеситель.
2. После установки смесителя снимите аэратор итщательно промойте начисто, желательно теплой водой,
чтобы возможные загрязнения не засорили аэратор.
RU
65Ø
41
55
45
149
113
149
31
Helt öppen / Totally open
Neutral position
95986 (Krom, Chrome)

(3)
Flödesschema Virtauskaavio Flow rate schedule
SFI GB
Bar
0
1
2
3
4
5
32 36
l/min
28
24
16 20 12
4
08
12,4
22
25,5
28,5
17,6
32
111
45
200 128
G½" (R15)
G¾" (R20) 150
50
200
32
99 103
168
150
45
G¾" (R20)
G½" (R15)
111
Flödesschema Virtauskaavio Flow rate scheduleGB
FI
S
Bar
l/min
15 18 27
6
324
21
12
9
0
4
2
0
1
3
5
10
14,3
18
20,6
23
95932 (Krom, Chrome)
95933 (Krom, Chrome)

(4)
Flödesschema Virtauskaavio Flow rate schedule
SFI GB
Bar
0
1
2
3
4
5
20 22,5
l/min
17,5
15
10 12,5 7,5
2,5
05
9
15,5
18
20
13
Teknisk information Tekniset tiedot Tecnical information
Arbetstryck: 0,5 - 10 bar
Käyttöpaine:
Work pressure:
Varmvattenanslutning: max. 80°C
Lämminvesiliitäntä:
Warm water connection:
Ljudklass: 1
Ääniluokka: 95933: 2
Sound classification:
Vid höga vattentryck i kombination med rörsystemets konstruktion kan tryckslag förekomma,
då bör en tryckslagsdämpare monteras. Rekommenderat vattentryck är 3 bar.
Korkea vedenpaine voi aiheuttaa joissakin putkistoissa paineiskuja. Tämä vältetään asentamalla
paineen tasaaja. Suositeltu veden paine on 3 bar.
High water pressure in combination with the construction of the pipe work can cause a Water Hammer.
A shock absorber (water hammer arrestor) is recommended to install to avoid this.
Recommended water pressure is 3 bar.
SFI GB
GB
FI
S
S
FI
GB
S
FI
GB
GB
FI
S
95430 (Krom, Chrome)
149
45
55
31
149
113
181
32
23
102
G½" (R15)
34
42

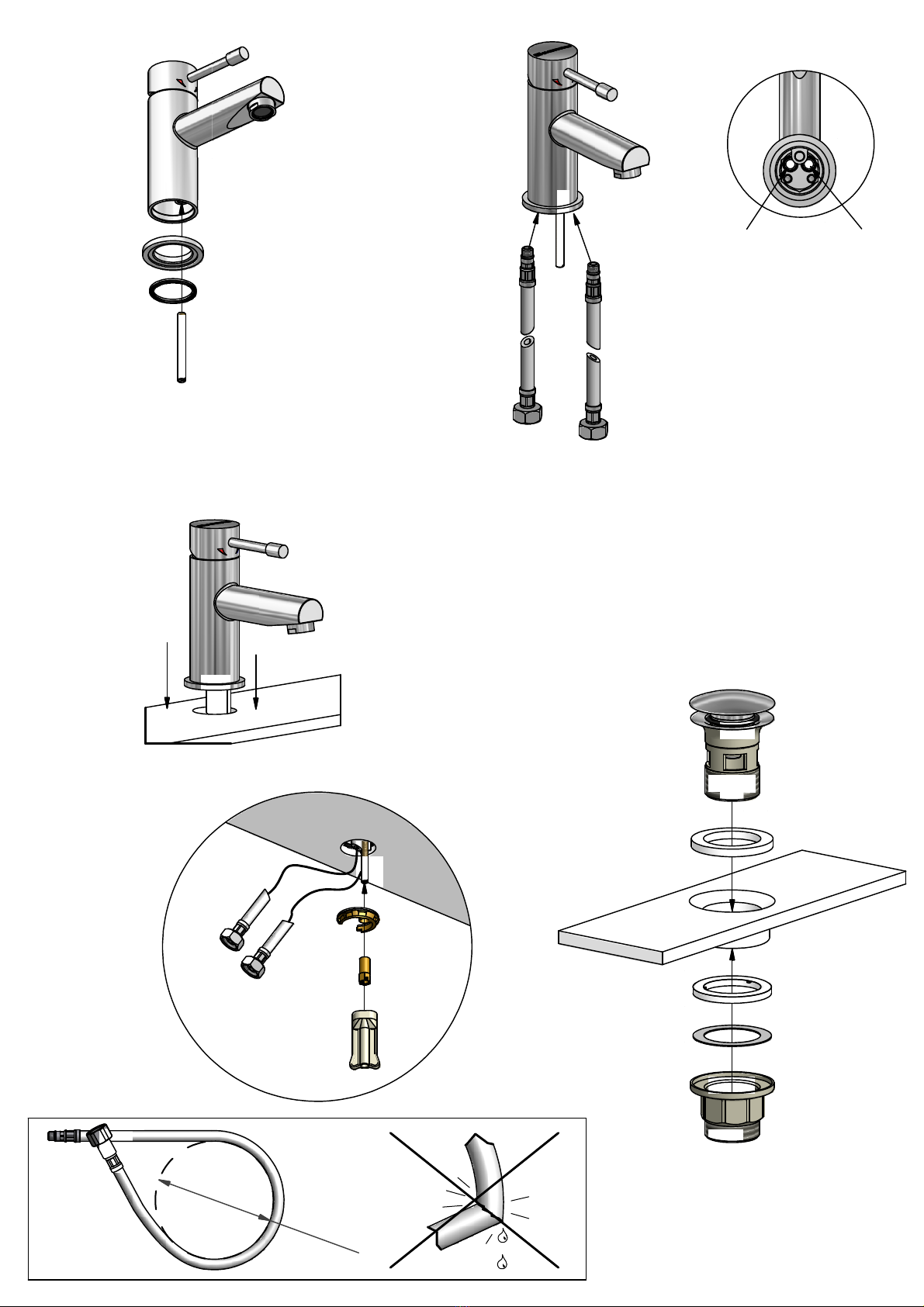

(5)
12
L=500 mm
G½" (R15)
Hot Cold
3
!!

35
Max:mm
4

(6)
GB
S
95986 (Krom, Chrome)
1234
5
6
7
8
9
10
11
12
2 mm
27 mm
13
14
15
16
17

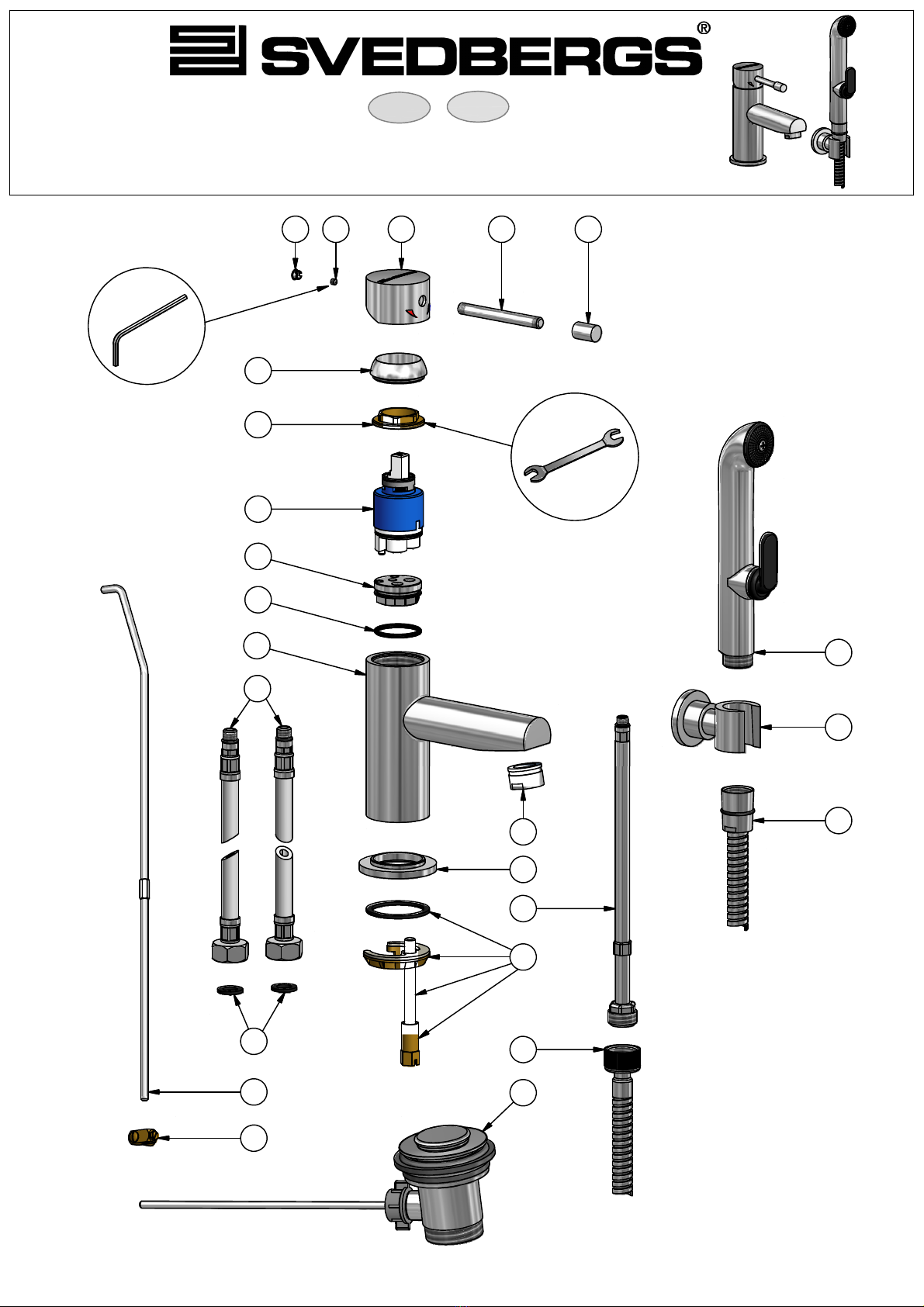

(7)
GB
S
96430 (Krom, Chrome)
1234
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
20
27 mm
2 mm

Art.No.
Titel / TitleAnt/Qty
Pos.
98859
Knopp för handtag krom / Knob for handle chrome
11
98859
Handtagsstång krom / Rod for handle chrome
12
98859
Hus för handtag krom / Body for handle chrome
13
98859
Insexskruv M4x4 / Inox screw M4x4
14
98859
Täckhatt krom / Cover nut chrome
1
5
Täckring tätningssats krom / Cover cartridge chrome16
Fästmutter tätningssats / Cartridge fixing nut
1
7
98895Keramisk tätning vattenspar / Ceramic cartridge water save18
Blandarinsats / Waterflow inverter
19
O-ring 28,24x2,62110
Blandarhus / Mixer body
111
98810Anslutningsslang G½ (R15) L:500 / Flexible hose pex G½ (R15) L:500212
98810
Packning G½" (R15) / Packing G½" (R15)
213
Perlator krom / Aerator chrome114
Basring krom / Base ring chrome
115
98896Bottenventil "Pop Up" krom / Waste "Pop Up" chrome116
Anslutningskit / Fixing set
117
Art.No.
Titel / TitleAnt/Qty
Pos.
98859
Knopp för handtag krom / Knob for handle chrome
11
98859
Handtagsstång krom / Rod for handle chrome
12
98859
Hus för handtag krom / Body for handle chrome
13
98859Insexskruv M4x4 / Inox screw M4x414
98859
Täckhatt krom / Cover nut chrome
1
5
Täckring tätningssats krom / Cover cartridge chrome16
Fästmutter tätningssats / Cartridge fixing nut
1
7
99003Keramisk tätning / Ceramic cartridge18
Blandarinsats / Waterflow inverter
19
O-ring 28,24x2,62110
Blandarhus krom / Mixer body chrome
111
98810Anslutningsslang G½ (R15) L:500 / Flexible hose pex G½ (R15) L:500212
98810
Packning G½" (R15) / Packing G½" (R15)
213
98860
Lyftstång krom / Rod chrome
114
92532
Led till lyftstång / Link piece for rod
115
Perlator krom / Aerator chrome116
Basring krom / Base ring chrome
117
Anslutningsrör duschslang / Connections pipe for shower hose118
Anslutningskit / Fixing set
119
99007
Duschslang G½ 200 cm / Shower hose G½ 200 cm
120
99881
Bottenventil krom / Waste chrome
121
99004
Duschhandtag / Shower handle
122
Duschhandtagshållare / Shower support
123
(8)

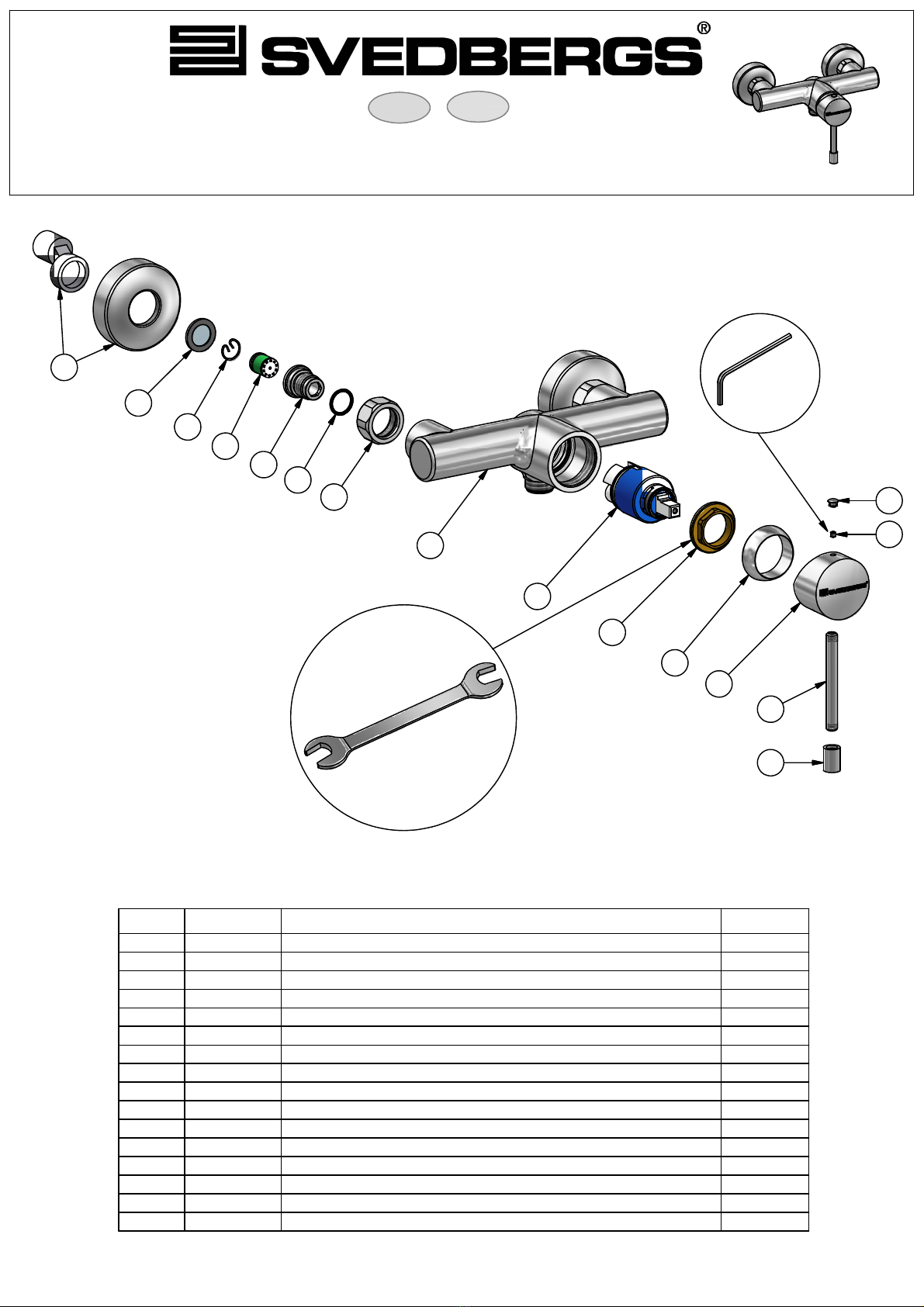

95986 (Krom, Chrome)
96430 (Krom, Chrome)

Art.No.
Titel / TitleAnt/Qty
Pos.
Anslutningskit krom / Rosette kit chrome21
Gummipackning med filter / Rubber packing with filter
22
Låsring för backventil / Locking ring for non return valve
23
Backventil Ø14 / Non return valve Ø14
24
Säte för backventil / Seat for non return valve2
5
O-ring 15,6x1,78
26
Anslutningsmutter G¾" (R20) / Connection nut G¾" (R20)2
7
Blandarhus krom / Mixer body chrome
18
98806Keramisk tätning / Ceramic cartridge19
Fästmutter tätningssats / Cartridge fixing nut
110
Täckring tätningssats krom / Cover cartridge chrome
111
98859
Hus för handtag krom / Body for handle chrome
112
98859
Handtagsstång krom / Rod for handle chrome
113
98859
Knopp för handtag krom / Knob for handle chrome
114
98859
Insexskruv M4x4 / Inox screw M4x4
115
98859Täckhatt krom / Cover nut chrome116
(9)
GB
S

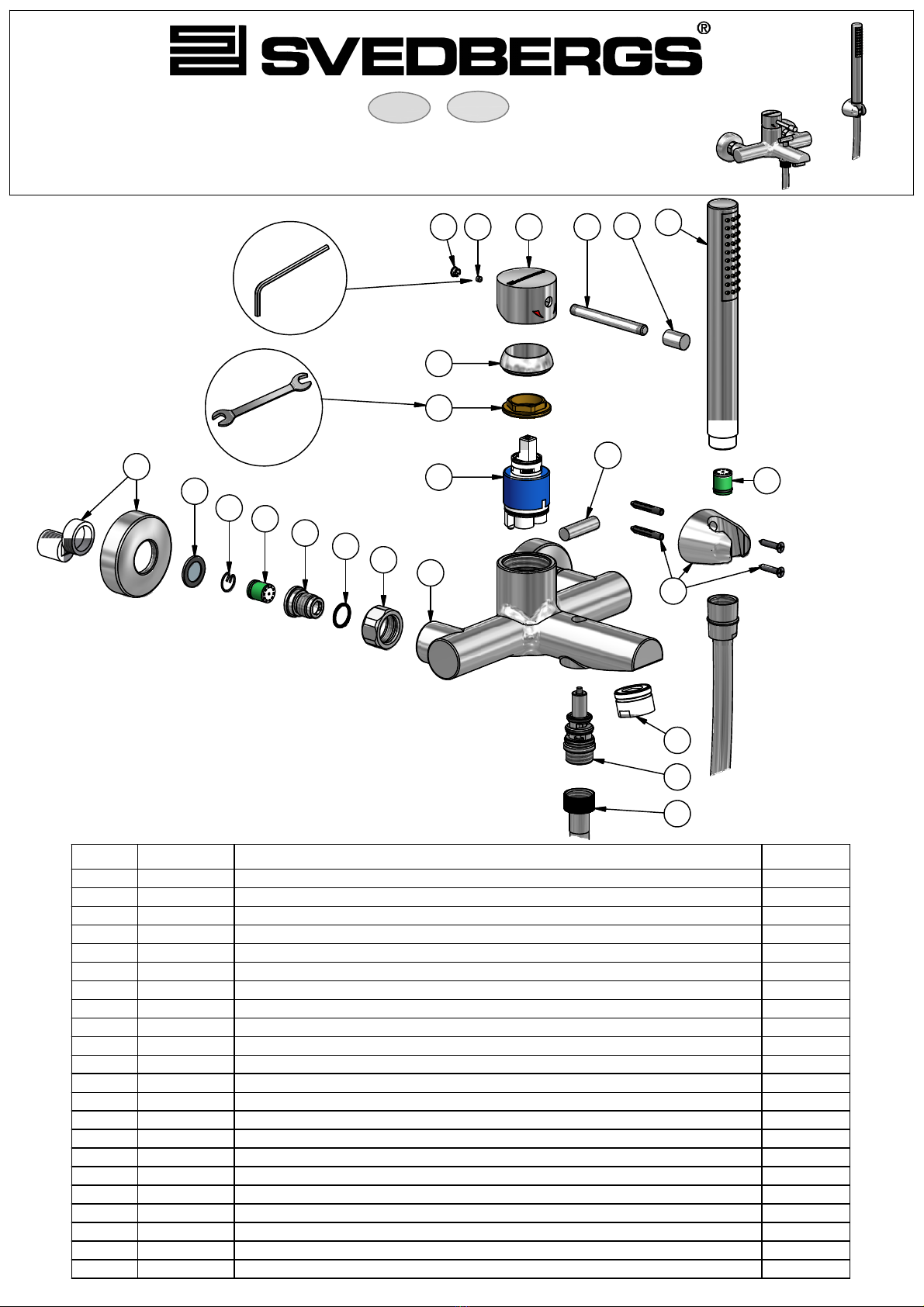

95932 (Krom, Chrome)
1
2
3
4
56
7
8
9
10
11
12
13
14
16
15
2 mm
27 mm

Art.No.
Titel / TitleAnt/Qty
Pos.
Anslutningskit krom / Rosette kit chrome21
Gummipackning med filter / Rubber packing with filter
22
Låsring för backventil / Locking ring for non return valve
23
Backventil Ø14 / Non return valve Ø14
34
Säte för backventil / Seat for non return valve2
5
O-ring 15,6x1,78
26
Anslutningsmutter G¾" (R20) / Connection nut G¾" (R20)2
7
Blandarhus krom / Mixer body chrome
18
98859Täckhatt krom / Cover nut chrome19
98859
Insexskruv M4x4 / Inox screw M4x4
110
98859Hus för handtag krom / Body for handle chrome111
98859
Handtagsstång krom / Rod for handle chrome
112
98859
Knopp för handtag krom / Knob for handle chrome
113
98858
Duschhandtag / Shower handle
114
Täckring tätningssats krom / Cover cartridge chrome
115
Fästmutter tätningssats / Cartridge fixing nut
116
98806
Keramisk tätning / Ceramic cartridge
117
98808
Omkastarknopp krom / Knob for diverter chrome
118
Duschhandtagsfäste / Shower support
119
Komplett perlator krom / Complete aerator chrome120
98808
Omkastare krom / Diverter chrome
121
98842Duschslang G½" (R15) L:150 / Shower hose G½" (R15) L:150122
(10)
GB
S
95933 (Krom, Chrome)
1
2
345678
20
21
22
19
13
121110914
15
16
17
18
4
27 mm
2 mm

(11)

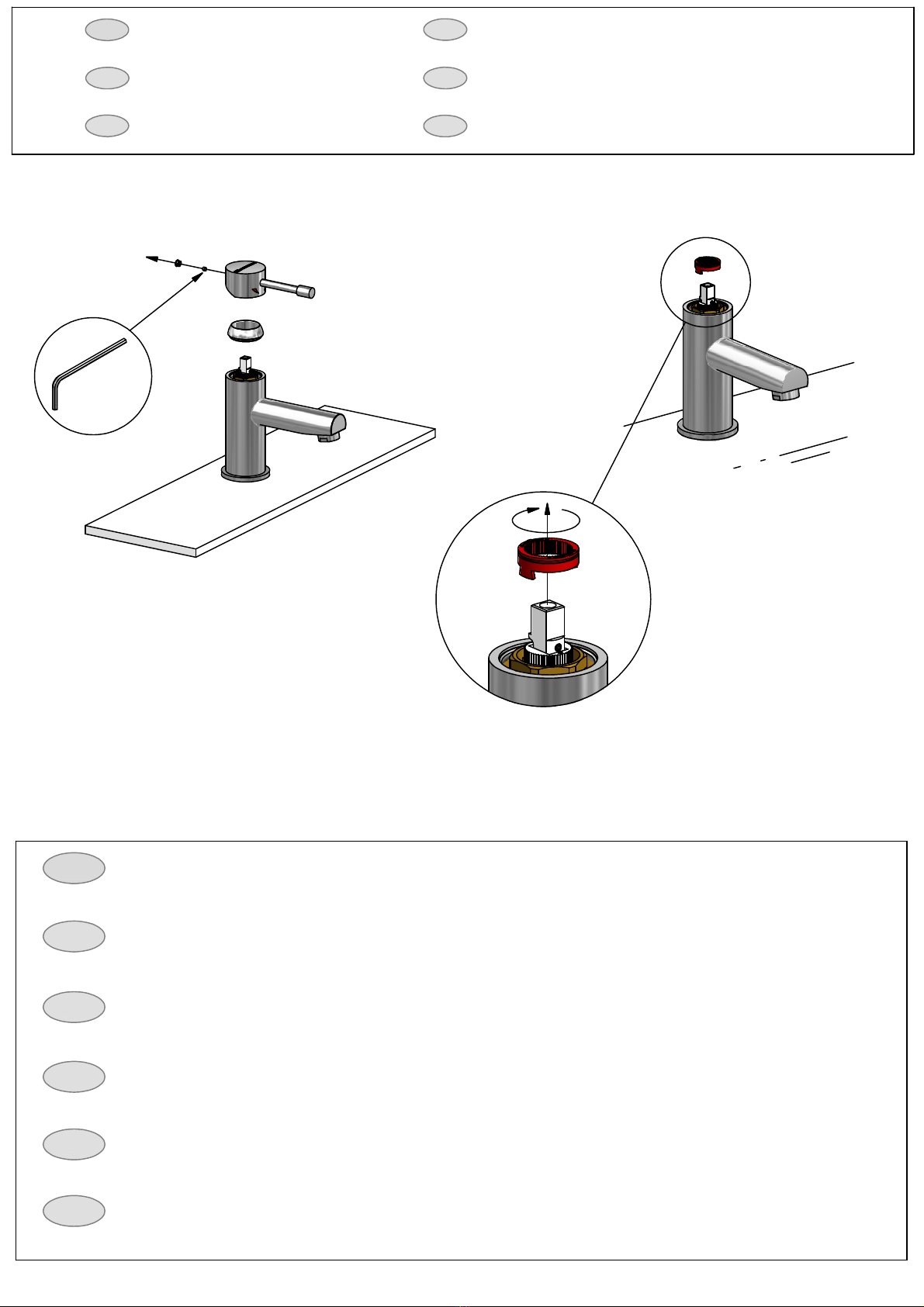

Varmvattenjustering Lämpimän veden säätö
Justering av varmtvann Hot water adjustment
Justering af varmt vand Регулирование горячей воды
Blandaren är vid leverans inställd på max varmvattentemperatur.
Lyft upp den röda ringen och flytta den medsols max 3 hack för att minska varmvattentemperaturen.
Montera ihop blandaren i omvänd ordning.
Ved levering er blanderen innstilt på maks varmtvannstemperatur.
Løft opp den røde ringen og flytt den medsols maks 3 hakk for å minske varmtvannstemperaturen.
Monter sammen blanderen i omvent orden.
Ved levering er armaturet indstillet på maksimal varmvandstemperatur. Lyft den røde ring op og flyt
den maksimalt 3 hak med uret for at sænke temperaturen på det varme vand.
Sæt armaturet sammen i omvendt rækkefølge.
Hanan lämmin vesi on säädetty maksimilämpötilaan.
Laskeaksesi veden lämpötilaa, nosta punainen rengas ja siirrä sitä myötäpäivään max 3 lovea.
Kokoa hana päinvastaisessa järjestyksessä.
The mixer is at delivery pre-set on maximum hot water temperature.
Lift up the red ring and turn it clockwise maximum three steps to reduce the hot water temperature.
Re-assemble the mixer in reversed order.
Горячая вода всмесителе отрегулирована на максимальную температуру.
Для понижения температуры воды снимите красное кольцо иповерните по часовой стрелке
максимум на три щелчка. Соберите смеситель вобратном порядке.
RU
GB
FI
DK
N
S
RU
FI
GB
S
N
DK
12
2 mm

(12)
Felsökning Vian etsintä
Feilsøking Troubleshooting
Fejlsøgning Поиск неисправности
Symptom / Symtoner / Vika /
Sympton / Неисправность
Åtgärd / Tiltak / Forholdsregel / Toimenpide /
Remedy / Мероприятие
S
N
DK RU
GB
FI
- Dåligt flöde - Smuts i silfilter (13, 2) - Rengör silfilter (13, 2)
- Smuts i perlator (14, 16, 20) - Rengör perlator (14, 16, 20)
- Defekt tätningssats (8, 9, 17) - Byt tätningssats (8, 9, 17)
- Läckage ur pip när blandaren - Defekt tätningssats (8, 9 17) - Byt tätningssats (8, 9 17)
är stängd
- Nedsat vandhastighed - Snavs i filterne (13, 2) - Rengøre filter (13, 2)
- Snavs i perlator (14, 16, 20) - Rengøre perlator (14, 16, 20)
- Defekt tætningssats (8, 9, 17) - Skifte tætningssats (8, 9, 17)
- Lækage fra tud når armaturet - Defekt tætningssats (8, 9, 17) - Skifte tætningssats (8, 9, 17)
er lukket
- Hanan virtaama vähentynyt - Epäpuhtauksia sihdissä (13, 2) - Puhdista sihti (13, 2)
- Likaa poresuuttimessa (14, 16, 20) - Puhdista poresuutin (14, 16, 20)
- Kuluneet tiivisteet (8, 9, 17) - Vaihda tiivistesarja (8, 9, 17)
- Vuoto juoksuputkesta hanan - Kuluneet tiivisteet (8, 9, 17) - Vaihda tiivistesarja (8, 9, 17)
ollessa suljettu
- Poor flow rate - Dirt/debris in filters (13, 2) - Clean filters (13, 2)
- Dirt/debris in aerator (14, 16, 20) - Clean aerator (14, 16, 20)
- Defect ceramic cartridge (8, 9, 17) - Change ceramic cartridge (8, 9, 17)
- Leakage from spout when the - Defect ceramic cartridge (8, 9, 17) - Change ceramic cartridge (8, 9, 17)
mixer is closed
- Слабый напор воды - Загрязнен фильтр (13, 2) - Почистите фильтр (13, 2)
- Массажные форсунки засорены - Прочистите массажные форсунки
(14, 16, 20) (14, 16, 20)
- Изношены уплотнители (8, 9, 17) - Замените уплотнители (8, 9, 17)
- Утечка из носика при - Изношены уплотнители (8, 9, 17) - Замените уплотнители (8, 9, 17)
закрытом кране
Orsak / Årsak / Årsag / Syy /
Reason / Причина
- Gir lite vann - Skitt i filteret (13, 2) - Rengjør filteret (13, 2)
- Skitt i perlator (14, 16, 20) - Rengjør perlator (14, 16, 20)
- Defekt tetningssats (8, 9, 17) - Bytt tetningssats (8, 9, 17)
- Lekkasje når blanderen er - Defekt tetningssats (8, 9, 17) - Bytt tetningssats (8, 9, 17)
stengt

(13)
Använd…
För att ta bort smuts eller kalkfläckar/avlagringar är det vanligtvis tillräckligt att använda ett tvålliknande
medel och vatten, och sedan skölja av produkten med rent vatten. Torrtorka slutligen med ren trasa.
Vid grövre smuts bör det för badrum framtagna rengöringsmedel användas, dock med förbehåll av
ovanstående användningsområde.
Använd inte...
Kromade, färgade, guld- eller metallytor kan lätt bli skadade av syra, stålull eller rengöringsmedel med slipmedel i,
liksom svampar med stålullsliknande rengöringslager.
Alkoholbaserade produkter, desinfektionsmedel eller andra kemiska lösningar får inte användas på akryldelar.
För att rengöra dessa delar bör man använda samma medel som på huvuddelen av blandaren.
Garanti:
Vänligen kontakta återförsäljaren vid reklamationer eller liknande. Spara kvitto el dyl som inköpsbevis.
Svedbergs frånsäger garantiåtagandet om inte skötselinstruktionerna har efterföljts, eller om skada till
följd av yttre våld etc har uppstått.
Tillverkarförsäkran:
Tillverkning har skett i enlighet med typgodkännandehandlingar för varje modell!
Skötselanvisning Hoito-ohjeet
Vedlikeholdsråd User instruction
Brugsanvisning Инструкция по уходу
S
GB
RU
FI
DK
N
S
N
Bruk…
For å fjerne smuss eller kalkflekker/avleiringer er det vanligvis tilstrekkelig å bruke mildt oppvaskmiddel og
vann og skylle av produktet med rent vann. Tørk deretter tørt med en myk klut.
Er produktet ekstra skittent bør det benyttes rengjøringsmiddel spesielt beregnet for baderom.
Bruk ikke…
Forkrommede, lakkerte, guld- eller metallflater kan lett skades av syre, stålull eller rengjøringsmiddel med slipemiddel.
Det samme gjelder svamper med stålullignende rengjøringseffekt. Alkoholbaserte produkter, desinfeksjonsmiddel
eller andre kjemiske produkter må ikke benyttes på deler av akryl. Ved rengjøring av slike deler må det benyttes
samme rengjøringsmiddel som på hoveddelen av blandebatteriet.
Garanti:
Vennligst kontakt forhandleren ved reklamasjoner eller lignende. Ta godt vare på kvitteringer og andre dokumenter.
Svedbergs fraskriver seg garantiansvar hvis ikke vedlikeholdsveiledningen er blitt fulgt, eller om det har oppstått
skade på grunn av ytre påvirkning eller lignende.
Produsentgaranti:
Varen er produsert i henhold til typegodkjenningsdokument for hver modell!

(14)
Brug kun…
For at fjerne snavs og kalkaflejringer er det almindeligvis tilstrækkeligt at anvende et mildt rengøringsmiddel
og skylle efter med rent vand. Tør til slut med en blød klud. Ved grovere snavs bør et til badeværelser godkendt
rengøringsmiddel anvendes, dog med forbehold for nedenstående.
Brug ikke…
Forkromede, farvede, guld- eller metaloverflader kan let blive beskadigede af syre, ståluld, svampe med
ståluldslignende overflade og rengøringsmidler med slibende effekt. Alkoholbaserede produkter,
desinficerende eller andre kemiske opløsninger må ikke anvendes på dele af akryl. For at rengøre
disse dele bør man anvende samme middel som på resten af armaturet.
Garanti:
Ved reklamation bedes du venligst henvende dig til din forhandler medbringende købskvitteringen.
Svedbergs garanti dækker ikke hvis brugsanvisningen ikke er fulgt eller hvis skade er opstået
ved vold eller lignende.
Produktforsikringont:
Produktionen er sket i overensstemmelse med typegodkendelsen for hver model.
Puhdista...
Lika, kalkki ja kerrostumat on helpointa poistaa saippualla ja vedellä.
Huuhtele puhtaaksi ja kuivaa rievulla tai froteepyyhkeellä.
Pinttyneen lian poistoon on hyvä käyttää kylpyhuoneeseen tarkoitettuja puhdistusaineita,
huomioiden muut käyttöohjeet.
Älä käytä...
Älä käytä teräsvillaa, hankausaineita, muita hiovia aineksia, happoja tai ammoniakkia sisältäviä
puhdistusaineita sillä hanojen pinnat voivat vahingoittua niistä.
Alkoholipitoisia - , desinfiointi- tai muita kemiallisia aineita ei saa käyttää muoviosiin. Näiden osien
puhdistukseen tulee käyttää samoja aineita kuin muille hanan osille.
Takuu:
Säästä kuitti ostotodisteena ja ota mahdollisissa reklamaatioissa tai vastaavissa yhteys jälleenmyyjään.
Svedbergsin takuu ei vastaa mikäli hoito-ohjeita ei ole noudatettu tai jos vahinko johtuu väärästä käytöstä
tai veden epäpuhtauksista.
Valmistajan vakuutus:
Jokainen tuote on valmistettu tyyppihyväksynnän asiakirjojen mukaisesti!
FI
DK

(15)
Чистите…
Грязь, отложения извести легко смываются мыльной водой. Промойте начисто ипротрите сухой салфеткой.
Для удаления въевшихся загрязнений следует использовать чистящие средства, предназначенные для
ванных комнат, следуя инструкциям.
Не используйте…
Не используйте металлические щетки, шлифующие иабразивные средства, кислотосодержащие или
аммиачные вещества, которые могут повредить поверхность смесителя.
Содержащие алкоголь, дезинфицирующие или другие химические средства нельзя применять
для пластмассовых деталей. Для их чистки следует использовать такие же средства, как идля
других частей смесителя.
Гарантия:
Храните товарный чек для предъявления по необходимости вслучае рекламации или других выяснений
для связи смагазином. Svedbergs не несет ответственность вслучае невыполнения требований по установке
ипользованию, если неисправность произошла вследствие неправильного пользования, или врезультате
плохого качества воды.
Страховка производителя:
Каждое изделие произведено ссоблюдением документально подтвержденных нормативных требований!
Use…
In order to remove dirt or calcium stains, it is sufficient to use soap and water then rise with clean
water and finally dry with a clean soft cloth.
Please note!
Chromed, coloured, gold or metallic surfaces can easily be damaged by acid or abrasive detergents,
rough sponges or metallic cleaning pads.
Alcohol based products, disinfectants or other solvents must not be used on acrylic parts; to clean these parts,
the same as that taken on the main body should be exercised. The same for the crystal parts.
Guarantee:
Please contact the retail dealer for complaints etc. Keep receipts etc. to verify the purchase.
Svedbergs declines any guarantee commitments if the users instructions have not been followed,
or if there is any external damage.
Manufacturers guarantee:
The manufacture has been completed in accordance with goods certification for each model.
GB
RU
2011-04-01
