Svedbergs 90404 User manual

(1 / 20)
Svedbergs i Dalstorp AB, Verkstadsvägen 1, 514 63 Dalstorp, SWEDEN
0321-53 30 00, [e-mail], [e-mail]
www.svedbergs.se, www.svedbergs.no, www.svedbergs.dk, www.svedbergs.fi, www.svedbergs.com
SNFI
DK RU
GB
90424 / 90425
cc 120-140 mm
Denna produkt är anpassad till
Branschregler Säker Vatteninstallation.
Svedbergs garanterar produktens
funktion om branschreglerna och
monteringsanvisningen följs.
Måttskiss / Målskisse / Målskitse / Mittapiirros /
Measurement diagram / Эскиз вмассштабе
Erfodliga verktyg och förpackningens innehåll
Nødvendige verktøy og pakkens innehold
Nødvendigt værktøj og pakkens indhold
Tarvittavat työkalut ja pakkauksen sisältö
Necessary tools and contents of package
Необходимые инструменты исодержимое
упаковки
Monteringsanvisning / Monteringsveiledning /
Monteringsvejledning / Asennusohje
Assembly instruction / Инструкция по монтажу
Skötselråd / Behandlingsråd /
Rengøring- og vedligeholdelse / Hoito-ohje /
Maintenance advice / Инструкции по уходу
Sid / page
2-3
Sid / page
4
Sid / page
5-15
Sid / page
17-18
Vid hantering av glas, använd skyddsglasögon och skyddshandskar.
Ved håndtering av glass, bruk beskyttelsesbriller og handsker.
Ved håndtering af glas, anvend beskyttelsesbriller & beskyttelseshandsker.
Käytä suojahansikkaita ja suojalaseja käsitellessäsi lasia.
When handling glass, use eye protectors and gloves for protection.
При работе сстеклом используйте защитные очки иперчатки.
S
N
DK
FI
GB
RU
Felsökning / Feilsøking /
Fejlsøgning / Vian etsintä /
Fault finding / Поиск неисправности
Reservdelar / Reservedeler / Reservedele /
Varaosat / Spare parts / запасные части
Sid / page
16
Sid / page
19-20
90404 / 90405
cc 60-80 mm

A-A
A
A
(2 / 20)
Måttskiss
Målskisse
Målskitse
Mittapiirros
Measurement diagram
Эскиз вмассштабе
S
N
DK
FI
GB
RU
410
1001,5
123-143
26040
350
35
1,5
800*
100*
200cc *
317cc *
320
0
230
250
365
385
544
Rekommenderad vattenanslutning
Rekommendert vanntilslutning
Anbefalet vandtilslutning
Suositeltu vesiliitäntä
Recommended water connection
Рекомендуемое подключение кводе
Alt.
Vaiht.
Bap.
250
S
N
DK
FI
GB
RU
90404 / 90405 122
3-23
180cc
230cc
60-80
100
* Kortlingsmått
* Measurements
for fitting
260 260

B-B
B
B
(3 / 20)
Måttskiss
Målskisse
Målskitse
Mittapiirros
Measurement diagram
Эскиз вмассштабе
S
N
DK
FI
GB
RU
800*
100*
200cc *
317cc *
320
0
230
250
365
385
544
Rekommenderad vattenanslutning
Rekommendert vanntilslutning
Anbefalet vandtilslutning
Suositeltu vesiliitäntä
Recommended water connection
Рекомендуемое подключение кводе
Alt.
Vaiht.
Bap.
250
S
N
DK
FI
GB
RU
183-203
410
1,5
350
35
1001,5
90424 / 90425 182
3-23
180cc
230cc
26040
* Kortlingsmått
* Measurements
for fitting
120-140
260 260
100

(4 / 20)
x2
x1
x4 x4
8x50
x4
6,3x70
ABC
DE
F
G
HIN
JK
LMR
S
PQ
O
x1
x1
x1
x1
x1
x1
x1
x1
x1
x1
x2
x2
x2
x2
A2
x1
Ø90

(5 / 20)
1
Anvisningen visar vattenanslutning från höger.
Har man anslutning på vänster sida kan man byta plats på gavlarna.
Vid anlutning bakom fixturen bör man se till så man inte krockar med
gaveln.
Veiledningen viser vanntilslutning fra høyre.
Har man tilslutning på venstre side, kan man bytte plass på sidene.
Ved tilslutning bak fixturen , skall man være obs på å ikke komme imot
siden av panelet.
Anvisningen viser vandtilslutning fra højre. Såfremt man har tilsluttet på
venstre side, kan man bytte plads på gavlene.
Ved tilslutning bagved fixturen, skal man sikre at gavlen ikke ødelægges.
Asennusohjeessa näytetään oikeanpuoleinen vesiliitäntä. Mikäli liitäntä
on vasemmalla puolella, vaihda sivupaneelien paikkaa keskenään.
Jos liitäntä on asennustelineen takana, varmista että teline voidaan
asentaa ongelmitta liitännän eteen.
The instruction shows water connection on the right hand side.
If the water connection is on the left hand side, then the end panels may
change places. If connection behind the module, please make sure that it
doesn't collide with the end panel.
Вруководстве указан подвод воды справа. Если увас подвод воды
слева, боковые панели нужно поменять местами.
Если подвод воды находится позади, убедитесь, что инсталяцию
можно установить перед подводом воды беспроблемно.
S
N
DK
FI
GB
RU
A
A
F
i
90404/90405=60-80mm
90424/90425=120-140mm
A2
Avloppsröret kan justeras
bakåt ca 5 mm för
avsättningsmått 55 eller
115 mm.
The waste pipe could be
adjusted backwards about
5 mm for dimension
position 55 or 115 mm.
i
F
20max

(6 / 20)
2
10-1
0
+
80
20cc
31,7cc
(cm)
OBS: Tänk på att när NI penetrerar en fuktspärr ska erfoderlig tätningsmassa användas.
Beroende av vägg/golvmaterial, skall metoden för vägg/golvmontering anpassas (Ev. förborrning, plugg etc.).
Tala med Er återförsäljare. Skruvinfästningar för WC-fixturen ska göras i massiv konstruktion såsom betong,
reglar, särskilda konstruktionsdetaljer eller i Våtrumsvägg 2012.
OBS! Husk at når du penetrerer en fuktsperre bør det anvendes riktig tetningsmasse.
Fremgangsmåten for montering på vegg/gulv (borring av hull, bruk av festeplugger etc.),
må tilpasses vegg- eller gulvmaterialet. Kontakt din forhandler for nærmere opplysninger.
OBS: Husk på, at når men gennembryder en fugtspærre, skal nødvendig tætningsmasse anvendes.
Afhængig af væg/gulvmaterialet skal metoden til væg/gulvmontering tilpasses denne (evt. forboring,
rawplugs el. lign.). Hvis du er i tvivl, så henvend dig til din forhandler.
HUOM: Jos pinnan kosteussuojaus rikotaan, on kohta tiivistettävä tarvittavalla massalla.
Kiinnitykseen käytettävät kiinnikkeet ja menetelmät vaihtelevat seinä - /lattiamateriaalista riippuen
(poraus, tulpat ym.). Lisätietoja saatte jälleenmyyjältänne.
Please note: When drilling into the wall/floor, please insure that you do not damage the damp proof course.
The method of wall mounting must be suited to the material of the wall (preboring, plugs etc.).
ВНИМ: Если водяная изоляция повреждена, ее следует восстановить покрыв нужной массой.
Взависимости от того, из какого материала изготовлена несущая стена / пол, при монтаже применяются
различные способы (сверление, дюбеля). Дополнительные сведения Вы можете получить упродавца.
Skruvinfästningar i våtzon 1 ska göras i massiv konstruktion så som betong, reglar, särskilda konstruktionsdetaljer eller i Våtrumsvägg 2012.
Våtrumsvägg 2012
· Borra endast genom ytskikt och tätskikt.
· Fyll hålet med åldersbeständig tätningsmassa.
· Skruven ska borra sig själv genom plywoodskivan.
S
N
DK
FI
GB
RU
90-1
0
+

(7 / 20)
3
O
P
Q
x4 6> mm
2> mm
4
Q - Används vid behov.
Q - Used if necessary.

(8 / 20)
5
Dra åt kontramuttrarna (a) på de fyra väggfästena så att maximal
stabilitet uppnås.
Dra kontramutterne på de fire veggfestene for maksimal stabilitet.
Spænd møtrikkerne (a) på de fire beslag så maksimal stabilitet opnås.
Kiristä vastamutterit kaikissa neljässä seinäkiinnityskohdassa niin,
että teline on mahdollisimman stabiili.
Tighten the lock nuts (a) on the four wall brackets so that maximum
stability is achieved.
Тщательно закрутите гайки во всех четырех местах так, чтобы
конструкция была максимально устойчива.
Insida
Innside
Inderside
Sisäpuoli
Inside
Внутренняя
сторона
S
N
DK
FI
GB
RU
RU
FI
N
GB
DK
S
Kontrollera att fötterna är justerade ner mot golvet.
Kontrollér at føttene er justert mot gulvet.
Kontroller at fødderne er justeret mod gulv.
Tarkista, että jalat on säädetty tiiviisti lattiaa vasten.
Make sure that the feet are adjusted towards the floor.
Убедитесь, что ножки отрегулированы иплотно прижаты кполу.
S
N
DK
FI
GB
RU
117-137
177-197
90404
90405
90424
90425
Alt.
Vaiht.
Bap.
a

(9 / 20)

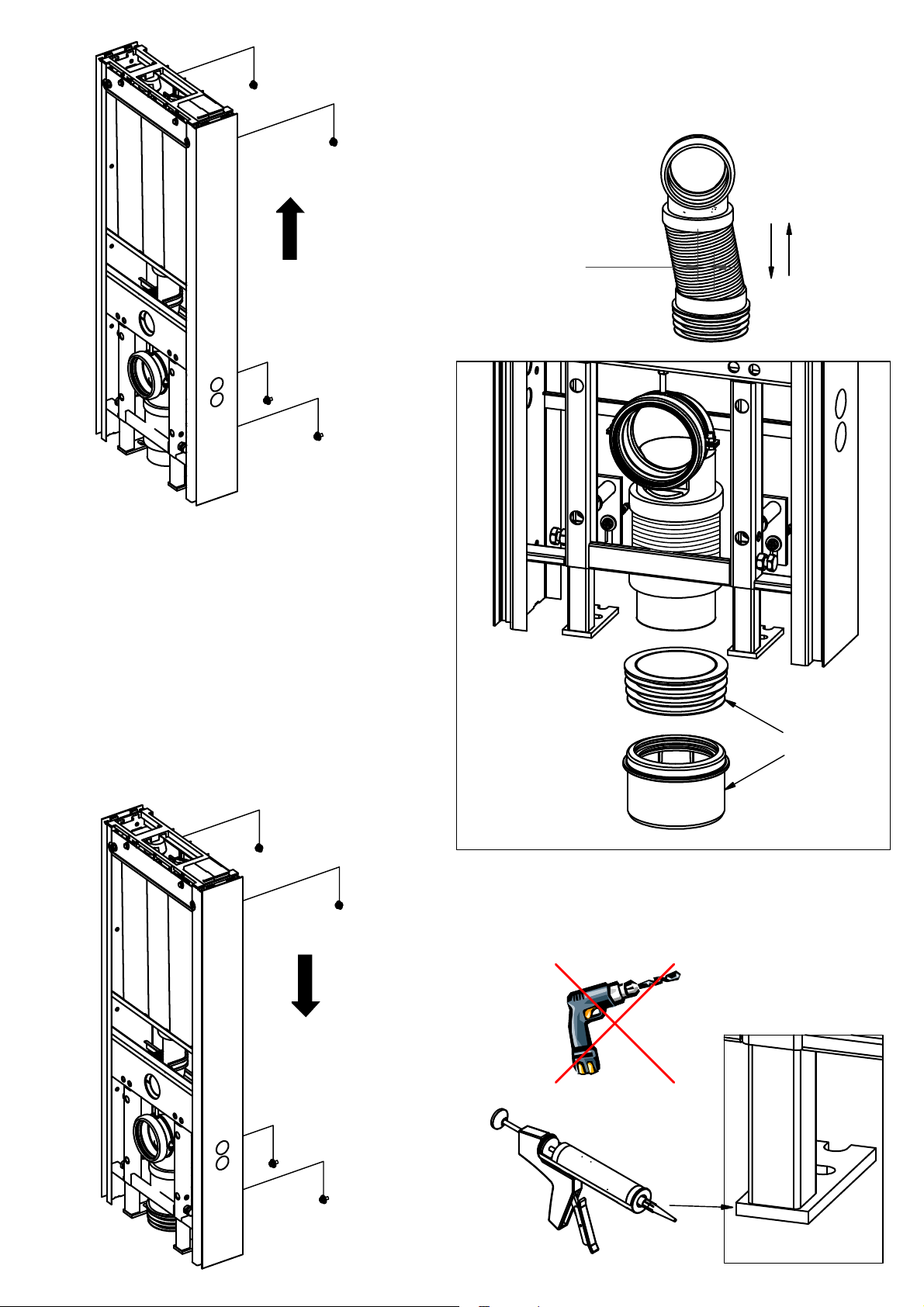

6
G
F
7
8
GLUE
9
x2
F
Alt.
Vaiht.
Bap.
20max
F

(10 / 20)
10
11
Alt.
Vaiht.
Bap.
S

(11 / 20)
12
R
OBS! Om vattenanslutning ligger bakom fixturen måste vattnet dras ut för anslutning av lätttillgänglig
avstängningskran och därefter dras in igen. Använd då båda hålen. Kompletterande artikel nr 98987.
OBS! om vanntilslutningen ligger bak fixturen må vann dras for tilslutning av letttilgjengelig
avstengningskran, og deretter dras inn igjen. Bruk begge hullene. Kompletterende artikkel nr 98987.
BEMÆRK! Hvis vandtilslutningen står bag fiksturen, skal vandet føres til tilslutning af lettilgængelige
stophane og derefter trækkes ind igen. Anvend derfor begge huller. Tillægsartikel nr 98987.
HUOM! Mikäli vesiliitäntä on asennustelineen takana, pitää sulkuhana asentaa telineen ulkopuolelle, jotta se
on helposti saatavilla. Putki tuodaan toisesta reiästä ulos ja toisesta sisään, sulkuhana tähän väliin.
Tuotenrot 98987.
N.B. When the water connection is behind the fixture, the water pipe needs to come out of the panel for
fitting of an easy accessible cut-off valve, and thereafter return inside the panel again. Use both the holes in
this case. Supplementary item no. 98987.
ВНИМ! Если подвод воды находится позади инсталяции, запорный вентиль нужно установить
снаружи, так, чтобы он был легко доступен. Трубу следует вывести наружу изавести обратно внутрь,
запорный кран должен остаться снаружи. Номер артикула 98987.
GB
DK
S
RU
FI
N
98987

(12 / 20)
13
B
B
14
C
NS
NS

(13 / 20)
15
L2
L1 L1
L2+3
L+M
D
L+M
D
L+M
L+M
DD
16
17
L
D
M
N
x2

(14 / 20)

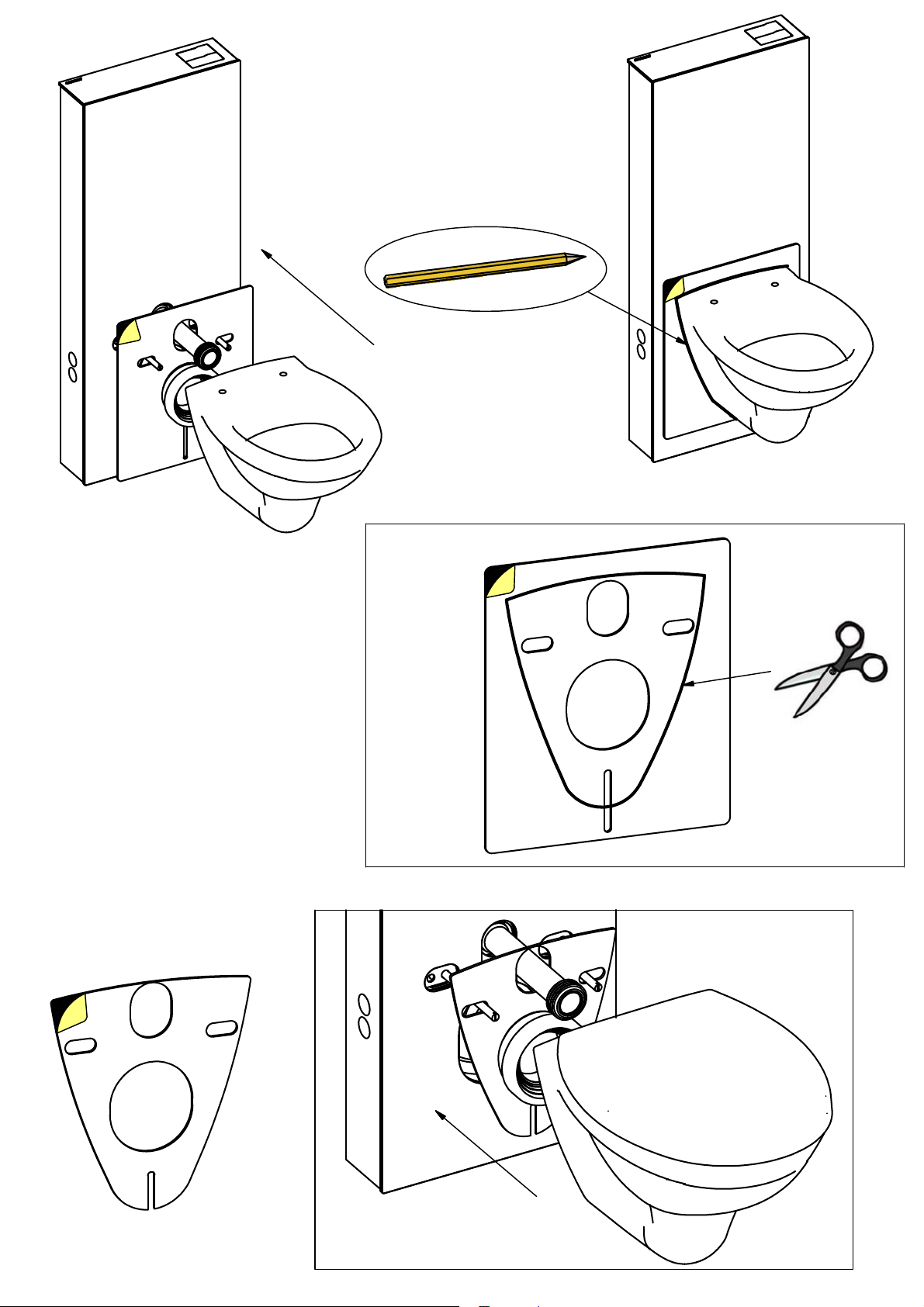

18
E
E
20
21
19

(15 / 20)
22
H
I
J
K
Rekommenderat
Rekommendert
Anbefalet
Suositeltu
Recommended
Рекомендуемое
S
N
DK
FI
GB
RU

Art.No.
Titel / TitleAnt/Qty
Pos.
98617Glastopp vit/ Glass panel top white (90404 - cc 60)11
98618
Glastopp svart/ Glass panel top black (90405 - cc 60)
98627
Glastopp vit/ Glass panel top white (90424 - cc 120)
98628Glastopp svart/ Glass panel top black (90425 - cc 120)
98619
Glasfront vit/ Glass front panel white
12
98620
Glasfront svart / Glass front panel black
98621Tätning vit glas-WC / Sealant white glass-WC13
98622
Tätning svart glas-WC / Sealant black glass-WC
98623
Komplett spolmekanism / Complete flush mechanism
14
98624Packning till spolmekanism / Washer for flush mechanism1
5
98625
Komplett fyllmekanism / Complete filling mechanism
16
98616
Membran till fyllmekanism / Membrane for filling mechanism
1
7
98629Flexibelt Avloppsrör 90° / 90mm Flex Bend Pipe Set18
98612
Rakt avloppsrör inkl. muff / Waste pipe set
19
98613
Rakt inloppsrör inkl. muff / Waste inlet pipe set
110
(16 / 20)
1
2
3
9
10
7
6
5
4
Reservdelar / Reservedeler / Reservedele / Varaosat /
Spare parts / запасные части
8

(17 / 20)
Byte Spolmekanism eller packning
Bytte av spylemekanisme og pakning
Byt skyllemekanismen og pakning
Huuhteluventtiilin tai tiivisteen vaihto
Replace flush mechanism or only valve seal
Замена сливного механизма или
уплотнителей
S
N
DK
FI
GB
RU

(18 / 20)
S
N
DK
FI
GB
RU
Rengöring fyllmekanism
Rengjøring fyllemekanisme
Rens fyldemekanisme
Sulkukalvon säätö
Cleaning the filling mechanism
Очистка Наполняющий механизм
Rengöring / byte membran
Rengjøring / bytting av membran
Rens / skift membranen
Sulkukalvon puhdistaminen / vaihtaminen
Cleaning / replacing the membrane
Очистка мембраны / Замена
S
N
DK
FI
GB
RU
Justering fyllmekanism
Justering fyllemekanisme
Juster fyldemekanisme
Täyttöventtiilin säätö
Adjust the filling mechanism
Регулирование Наполняющий механизм
S
N
DK
FI
GB
RU
+
-

Felsökning / Feilsøking / Fejlsøgning / Vian etsintä /
Fault finding / Поиск неисправности
Symptom / Symtoner / Vika /
Sympton / Неисправность
Orsak / Årsak / Årsag / Syy /
Reason / Причина Åtgärd / Tiltak / Forholdsregel / Toimenpide /
Remedy / Мероприятие
- Slutar ej att fylla cisternen
- Sisternen stopper ikke å
fylle seg
- Stopper ikke når cisternen
er fyldt
- Vesisäiliön täyttyminen ei
lopu
- The cistern will not stop
filling
- Наполнение сливного
бачка не прекращается
- Smutsigt eller dåligt membran (7)
- Skitten eller dårlig membran (7)
- Beskidt eller beskadiget membran (7)
- Likainen tai viallinen sulkukalvo (7)
- Dirty or damaged membrane (7)
- Загрязнена или повреждена
мембрана (7)
- Rengör alternativt byt membran (se sid.18)
- Rengjør alt. bytt membran (se side 18)
- Rengør eller skift membranen (se side. 18)
- Puhdista tai vaihda sulkukalvo (kts. s. 18)
- Clean thoroughly and replace membrane
(see page 18)
- Промойте или замените мембрану
(см. стр. 18)
(19 / 20)
- Utvändigt läckage
- Utvendig lekkasje
- Udvendig lækage
- Ulkopuolinen vuoto
- External leakage
- Наружная течь
- Dåliga packningar / tätningar
- Dårlige pakninger / tettninger
- Dårlige pakninger / tætninger
- Tiivisteet vialliset tai huonosti
- Damaged seals /sealants
- Прокладки повреждены
- Kontrollera anslutningar/ kopplingar mellan
ventil/ slang/ fyllmekanism, ev. efterdra
- Sjekk tilkoblinger / koblinger mellom ventil /
tube / float mekanisme, hvis det er
nødvendig stramme.
- Check tilslutninger/koblinger mellem ventil /
slange / fylde mekanisme, om nødvendigt
efterspænd.
- Tarkista venttiilien/ letkujen/
täyttömekanismin liitännät, kiristä liitokset
vielä uudelleen jonkin ajan kuluttua.
- Check connections/joints between valve/
pipe/ filling mechanism, and re-tighten if
needed.
- Проверьте соединения вентилей/
шлангов/ наполняющего механизма,
затяните по надобности через некоторое
время снова

Felsökning / Feilsøking / Fejlsøgning / Vian etsintä /
Fault finding / Поиск неисправности
Symptom / Symtoner / Vika /
Sympton / Неисправность
Orsak / Årsak / Årsag / Syy /
Reason / Причина
Åtgärd / Tiltak / Forholdsregel / Toimenpide /
Remedy / Мероприятие
- Fyller ej cistern efter
spolning
- Sisternen fyller seg ikke
etter spyling
- Fylder ikke cisternen efter
udskylning
- Ei täytä vesisäiliötä
huuhtelun jälkeen
- Cistern is not refilling after
flushing
- Вода не поступает вбачок
после слива
- Membranet (7) ej fastsatt ordentligt
- Smutsigt eller dåligt membran (7)
- Membranen (7) ikke riktig montert
- Skitten eller dårlig membran (7)
- Membranen (7) er ikke montert korrekt
- Beskidt eller ødelagt membran (7)
- Sulkukalvo (7) ei ole kiinnitetty oikein
- Likainen tai viallinen sulkukalvo (7)
- Membrane (7) is not fitted properly
- Dirty or damaged membrane (7)
- Мембрана (7) установлена не
правильно
- Загрязнена или повреждена мембрана
(7)
- Montera membranet ordentligt (se sid.18)
- Rengör alternativt byt membran (se sid.18)
- Monter membran riktig (se side 18)
- Rengjør alt. bytt membran (se side 18)
- Monter membranen korrekt (se side. 18)
- Rengør alt.Skift membranen (se side. 18)
- Asenna sulkukalvo kunnolla (kts. s. 18)
- Puhdista tai vaihda sulkukalvo (kts. s. 18)
- Assemble the membrane correctly ( see p. 18)
- Clean thoroughly and replace membrane
(see page 18)
- Установите мембрану правильно
(см. стр.18)
- Промойте или замените мембрану
(см. стр. 18)
(20 / 20)
- Rinner i stolen /
Invändigt läckage
- Renner i stolen /
Innvendig lekkasje
- Løber i kummen /
Indvendig lækage
- Vuotaa istuinosaan /
Sisäinen vuoto
- Constant running water into
bowl / internal leakage
- Течет всидячую часть
унитаза / Внутренняя течь
- Smutsigt eller dåligt membran (7)
- Smutsig eller dålig silikontätning (5)
- Vattennivån är för högt inställd (6)
- Skitten eller dårlig membran (7)
- Skitten eller dårlig silikontetting (5)
- Vannivået er for høyt innstilt (6)
- Beskidt eller beskadiget membran (7)
- Beskidt eller beskadiget
siliconepakning (5)
- Vandniveauet er indstillet for højt (6)
- Likainen tai viallinen sulkukalvo (7)
- Likainen tai viallinen silikonitiiviste (5)
- Vesimäärä on säädetty liian korkealle (6)
- Dirty or damaged membrane (7)
- Dirty or damaged silicone sealant (5)
- The water level has been set too high (6)
- Загрязнена или повреждена
мембрана (7)
- Загрязнена или повреждена
силиконовая прокладка (5)
- Уровень воды отрегулирован
слишком высоко (6)
- Rengör eller byt membran (se sid.18)
- Rengör eller byt silikontätning (se sid. 17)
- Se sid 18
- Rengjør eller bytt membran (se side 18)
- Rengjør eller bytt silikontetting (se side 17)
- Se side 18
- Rengør eller skift membranen (se side. 18)
- Rengør eller skift siliconepakningen
(se side 17)
- Se side 18
- Puhdista tai vaihda sulkukalvo (kts. s. 18)
- Puhdista tai vaihda silikonitiiviste (kts. s. 17)
- Kts. s. 18
- Clean or replace membrane (see page 18)
- Clean or replace silicone sealant (page 17)
- See page 18
- Промойте или поменяйте мембрану
(см. стр. 18)
- Промойте или поменяйте силиконовую
прокладку (см. стр. 17)
- см. стр. 18
Rev. No. 2016-05-11
MB-042
