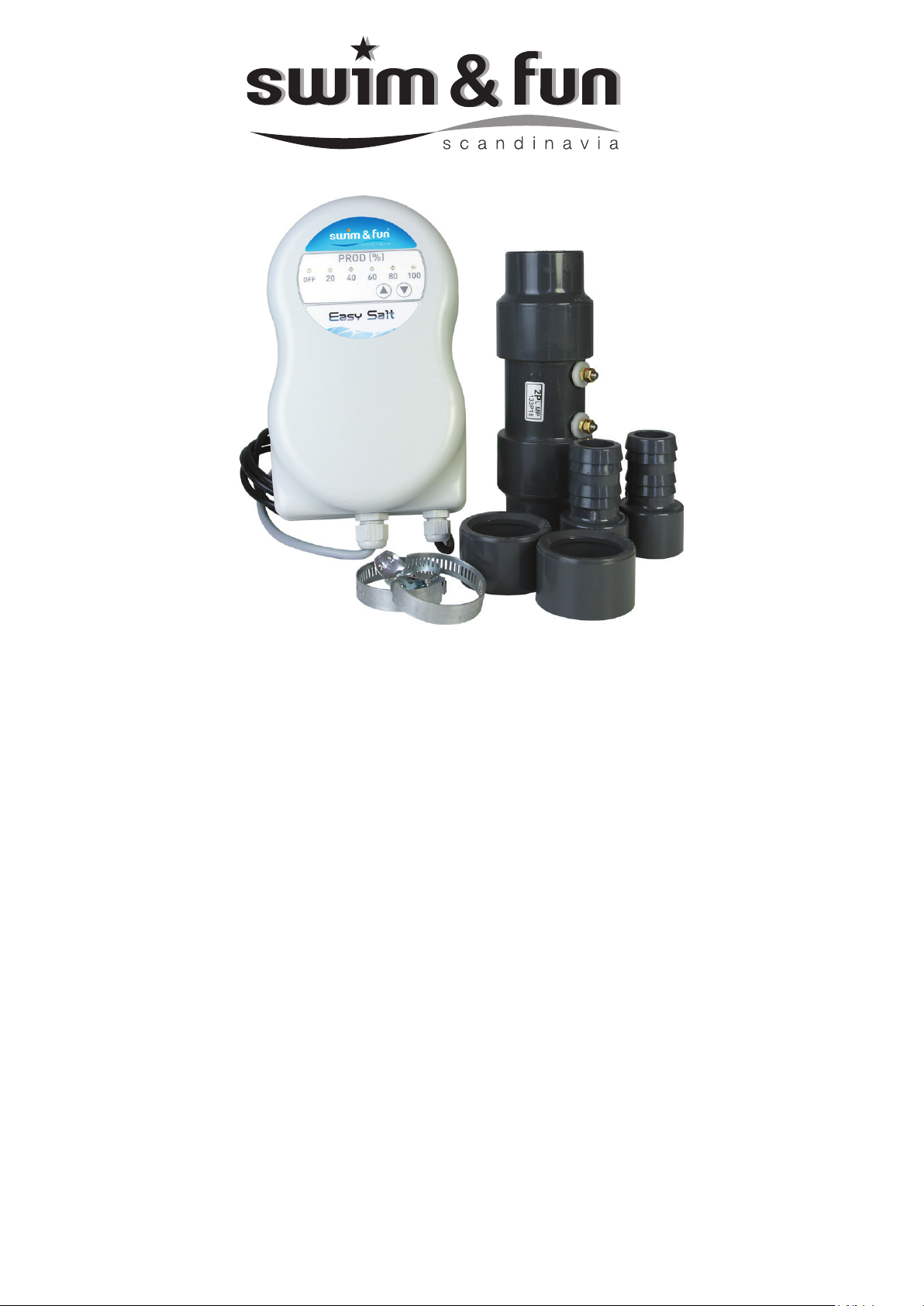

Swim & Fun Easy Salt 30 m2 User manual

MANUAL
Swim & Fun Scandinavia ApS . [email protected] . Web: swim-fun.com . MV-1810-3-2018 DK-SE-FI-NO-UK-DE-NL-PL
Easy Salt 30 m2
(Art. 1810)
Accessories .............................................................. 2
Danish ...................................................................... 4
Swedish.................................................................... 14
Finnish ..................................................................... 24
Norwegian ............................................................... 34
English...................................................................... 44
German .................................................................... 54
Dutch ...................................................................... 64
Polish ...................................................................... 74

Swim & Fun Scandinavia offer water care
products and pool accessories for all pool
sizes - both small paddling pools, medium
size fast set plastic pools and the larger
permanent pools.
Choose between multi-products such as
our EasyPool disposable dispenser that
keeps the water clean and inviting, even
when you are not at home. Or try the practi-
cal chlorine-free CombiTabs that are easily
added to the water via a oating dispenser
or directly into the skimmer.
Do you prefer to dose the water care prod-
ucts separately, they can all be purchased
individually in practical 1 l / 1 kg tubs - all
with childproof caps and detailed instruc-
tions. In that case, we recommend the
practical dosing spoon with built-in weight.
Remember successful water care is based
on a balanced pH level. The water must
be neutral (value between 7.0 and 7.4).
You can easily test the water’s pH level
with Swim & Fun Test Strips. If the value is
below 7.0 raise with pH Plus. If above 7.4
lower with pH Minus.
Visit swim-fun.com and learn more
Pure bathing pleasure

Swim & Fun wish you pure bathing pleasure!
Besides pools, sand lter systems and basic pool accessories
Swim & Fun offer many opportunities to make the bathing expe-
rience even better. What about a garden shower with hot water
heated by the sun? Or a sun heater to the pool, that increases
the bath water temperature for free. The popular LED lamp that
easily can be placed in the pool with a magnet – both above and
below the water, is always a hit. You can also mount it under the
parasol, as convenient and pleasant evening lighting.

4 MV-1810-03-2018 .© Alle rettigheder forbeholdes Swim & Fun Scandinavia ApS
DK
1. SIKKERHEDSINSTRUKTIONER ......................................... 4
2. PAKKELISTE ....................................................................... 5
3. INSTALLATION ................................................................... 5
4. FORBEREDELSE ................................................................ 7
4.1 KONTROL AF VANDPARAMETRE................................. 7
4.2 TILSÆTNING AF SALT .................................................. 8
5. INDSTILLING AF PARAMETRE ......................................... 9
5.1 KONTROLPANEL .......................................................... 9
5.2 TÆND/SLUK-FUNKTION .............................................. 9
5.3 SELVRENSNING AF ELEMENTET ............................... 9
5.4 REGULERING AF KLORPRODUKTION .................... 10
6. VEDLIGEHOLDELSE ........................................................ 11
6.1 VINTERKLARGØRING..................................................11
6.2 RENGØRING AF ELEMENTET .................................... 11
7. FEJLDIAGNOSTIK / SIKKERHED.......................................11
8. GARANTI ........................................................................... 12
1 SIKKERHEDSINSTRUKTIONER
Læs og følg nøje alle instruktioner før installation og brug af
dette apparat.
På den måde er du opmærksom på risikoen for skader på udstyr eller alvorlig skade på
mennesker.
Det er BYDENDE NØDVENDIGT altid at overholde disse advarsler.
For at forbedre produktkvaliteten forbeholder fabrikanten sig retten til at ændre sine pro-
dukters karakteristika til enhver tid og uden forudgående varsel.
RISIKO FOR ELEKTRISK STØD
• For at forhindre skader eller ulykker skal udstyret installeres utilgængeligt for børn.
• Tilslut UDELUKKENDE til et jordet kredsløb med HFI-relæ. Rådfør dig med en
professionel elektriker for sikker og korrekt installation af den nødvendige stikkontakt.
• Strømkablerne og elementet skal beskyttes mod utilsigtet beskadigelse. Et beskadiget kabel
skal erstattes øjeblikkeligt og udelukkende med et originalt kabel. Undlad at skære eller forlæn-
ge kablerne.
• Det er bydende nødvendigt at slukke for strømforsyningen, før der udføres nogen form for tek-
nisk arbejde på apparatet. Foretag ikke ændringer af apparatet. Enhver ændring kan beskadige
apparatet eller være farlig for mennesker. Kun en kvaliceret person bør foretage vedligeholdel-
se eller reparationer i tilfælde af nedbrud.
• Dette apparat er udelukkende beregnet til brug i nedgravede og fritstående familiebassiner.
• MANGLENDE OVERHOLDELSE AF DISSE ANVISNINGER KAN BESKADIGE APPARATET
ELLER FØRE TIL ALVORLIG PERSONSKADE
Sikkerhedsforskrifterne beskrevet i denne vejledning er ikke udtømmende. De fremhæver de
mest almindelige risici ved brug af elektrisk udstyr i nærheden af vand. Hvilken som helst instal-
lation og brug af dette udstyr bør gennemføres med forsigtighed og sund fornuft.

MV-1810-03-2018 .© Alle rettigheder forbeholdes Swim & Fun Scandinavia ApS 5
DK
2 PAKKELISTE
3 INSTALLATION
Vigtigt
Før du fortsætter med installation af apparatet, er det meget vigtigt at tjekke følgende
punkter:
Sørg for, at eventuelt hydraulisk udstyr er i god stand og er korrekt dimensioneret. Kon-
troller især owet i lterpumpen, lterets kapacitet og vandrørenes diameter.
Det maksimale vandtryk i elementet må ikke overstige 3 bar.
Apparatets behandlingskapacitet bør tilpasses til den mængde vand, der skal behand-
les, og til det klima, installationen udføres i. Ved varmt klima eller ved brug af brønd-
vand skal en enhed designet til at behandle en volumen på 30 m3i moderat klima være
begrænset til en familieswimmingpool på 20 m3.
Samlingen af enhederne (ifølge modellen) skal udføres strengt i overensstemmelse
med følgende skitse.
Systemet må kun være i drift, når vandtemperaturen er over + 15°C. Enhver brug under
denne temperatur medfører accelereret slitage af elementet, hvorved garantien bortfal-
der. Sluk blot for strømmen.
A) EasySalt elektronisk apparat
B) 1 klorinator
C) Monteringssæt
D) 2 slangekoblingssæt med 50/63 mm adaptor
E) 2 spændebånd
F) 2 strips
A) B) C) D) F)
E)
HUSK AT
KØBE LIM

6 MV-1810-03-2018 .© Alle rettigheder forbeholdes Swim & Fun Scandinavia ApS
DK
Se nedenstående dia-
gram 1 eller diagram 2
for ere oplysninger
Diagram 1: montering af eksible rør ø 38
1) sæt 2 spændebåndene på slangen
2) fastgør 2 de rillede spidser til elementerne
3) forbind røret og spidsen med spændebåndene
Diagram 2: montering af stive rør ø 50
1) slib de yderste 2 cm af slangen med sandpapir.
2) lim slangen direkte på elementet med god PVC-lim

MV-1810-03-2018 .© Alle rettigheder forbeholdes Swim & Fun Scandinavia ApS 7
DK
Styreboks
Installer styreboksen lodret ved hjælp af det medfølgende vægbeslag. Den må ikke dækkes og
skal beskyttes mod sol og regn.
Styreboksen skal være permanent tilsluttet pumpens timer. Brug ikke en forlængerledning. Sæt
ikke apparatet i en elektrisk stikkontakt. På forhånd slukkes for differentialafbryderen. Sørg for,
at styreboksen slukkes, når lterpumpen stopper.
Bemærk:
Enhver kontakt mellem styreboksen og vandet i poolen kan indebære en risiko for elek-
trisk stød.
Klorinator
• Installer elementet vandret og efter andre eventuelle apparater til behandling, rengøring eller
opvarmning (umiddelbart før vandstrålen).
• Forbind elementets ledning til styreboksen:
• Placer de 2 terminaler (brun og blå) tilfældigt på en af elementets kanter.
• Monter låseskiverne og møtrikkerne, og stram derefter møtrikkerne (med en skruenøgle i str.
10), forsigtigt, indtil de blokerer.
Bemærk:
Et forkert tilsluttet element kan resultere i beskadigelse eller ødelæggelse af systemet
og er ikke dækket af garantien.
4. FORBEREDELSE
Du skal gøre følgende, før du starter apparatet!
4.1 Kontrol af vandparametre
Under installationen af apparatet eller før sæsonstart er det nødvendigt at kontrollere og rette alle
de følgende punkter:
Vandets tilstand Klart, fri fra tang og bundfald.
Vandtemperatur
Skal være over + 15 °C
Vigtigt: Enhver brug under denne temperatur medfører accelereret slitage af
elementet, hvorved garantien bortfalder. Systemet skal lukkes ned, når tempe-
raturen er under +15 °C

8 MV-1810-03-2018 .© Alle rettigheder forbeholdes Swim & Fun Scandinavia ApS
DK
pH
Stabiliseret mellem 7,0 og 7,4
Vigtigt:: Uanset hvilket kemisk system, der anvendes, falder klors effektivitet
meget hurtigt jo højere pH-værdien er, og kalkaejringerne dannes så meget
desto hurtigere, når pH-værdien er høj eller ustabil.
For at opretholde pH-værdien i det anbefalede interval, må kun anvendes et
pH-regulerende middel (syre eller base), som er anbefalet af din tekniker. Vi
anbefaler vores Easy Ph automatisk regulerende middel (varenr. 1815).
Stabilisatorniveau
(cyanursyrens)
Mindre end 35 ppm
Vigtigt: Stabilisatorens eller cyanursyrens rolle er at beskytte kloren fra
UV-strålers nedbrydende effekt. Et alt for højt niveau vil dog resultere i, at den
klor, som apparatet producerer, mister sin effekt, hvilket gør den ineffektiv.
Reducer stabilisatorniveauet i din pool ved at tilsætte frisk vand.
Frit klorniveau Mere end 1 ppm (mg/l). Hvis det er nødvendigt, udføres en chokklorering.
Vær forsigtig: Manglende overholdelse af disse henstillinger indebærer uundgåeligt misbrug af
apparatet, hvilket kan indebære, at garantien bortfalder.
Vær forsigtig med naturlige vandkilder!
Brøndvand kan indeholde en række forskellige metaller, der kan reducere apparatets
ydeevne – og resultere i misfarvet bassinvand. Brug fortrinsvis vand fra den offentlige
vandforsyning. Undgå at bruge vand fra naturlige kilder (regn, aøbsvand, reservoirer
og brønde).
4.2 Tilsætning af salt
Salttype: Salt i pilleform med høj renhed i overensstemmelse med standard EN 16401 kvalitet A
(uden granulerings- og antiklumpningsmidler).
Ideelt saltniveau tidligt på sæsonen = 4 kg/m3.
Opstart: saltmængde (kg) = 4 x poolens indhold i kubikmeter (m3).

MV-1810-03-2018 .© Alle rettigheder forbeholdes Swim & Fun Scandinavia ApS 9
DK
Tilsætning af salt:
Aktuelle saltniveau (kg/m3)Poolens vandindhold (m3)
10 20 30
0 50 100 150
0,5 45 90 135
1 40 80 120
1,5 50 100 150
2 30 60 90
2,5 25 50 75
3 20 40 60
3,5 15 30 45
4 10 20 30
4,5 5 10 15
Med apparatet slukket tilsættes saltet direkte i poolen, og ltreringen holdes kørende i 24
timer. Tænd så for apparatet.
5 INDSTILLING AF PARAMETRE
5.1. Kontrolpanel
A) Alarmlys B) Klorproduktion % C)
Navigationstast UP D) Navigationstast
DOWN
5.2. TÆND/SLUK-funktioner
For at starte apparatet og indstille klor-
produktionen, tryk på tasten f(C)
Tryk på tasten (D) for at stoppe ap-
paratet. (A) tændes. Efter 5 min. går
apparatet på standby, og lyset slukkes.
5.3 Selvrensning af elementet
Dette apparat er udstyret med polvendere på elementets poler, der renser elementet. Polvendingen
sker automatisk hver 4. time, og hver gang apparatet tændes.
Vigtigt
Den automatiske rengøring af elementet kan ikke kompensere for vandets hårdhed.
Hvis hårdheden er højere end 60 °f, er det vigtigt at afbalancere vandet og reducere
hårdheden.
OFF 20 40 60 80 100
A B
C D

10 MV-1810-03-2018 .© Alle rettigheder forbeholdes Swim & Fun Scandinavia ApS
DK
5.4 Regulering af klorproduktionen
Apparatets klorproduktion indstilles fra OFF til 100 % med navigationstasterne UP og DOWN.
Klorproduktion:
PRODUKTION % LED
0 'OFF' lyser konstant grøn
10 '20' blinker
20 '20' lyser konstant grøn
30 '40' blinker
40 '40' lyser konstant grøn
50 '60' blinker
60 '60' lyser konstant grøn
70 '80' blinker
80 '80' lyser konstant grøn
90 '100' blinker
100 '100' lyser konstant grøn
Tjek den frie klorproduktionen hver uge med dit sædvanlige analysesæt. Den frie klor skal være
mellem 0,7 og 1,4 ppm. Hvis ikke, sættes apparatet på position 10 (100 %) og kører, indtil du får en
tilstrækkeligt høj koncentration (fra et par timer til et par dage).
Vigtigt
Af hensyn til beskyttelsen og holdbarheden af udstyret til din pool er det vigtigt at følge
instruktionerne for brug nævnt i denne brugsanvisning bogstaveligt. Tilstedeværelsen af
eventuelle apparater til automatisk regulering fjerner ikke risikoen for, at andre faktorer
kan forårsage skader, navnlig:
• Utilstrækkelig ventilation (overdækning, presenning, cover)
• Misligholdelse af analysesonder
• Manuel tilsætning af for store mængder eller uegnede midler
• Manglende overholdelse af instruktionerne for brug beskrevet i den nuværende
brugervejledning
Disse faktorer kan forårsage oxidering af alle metalliske dele og stifter og lameller i
automatiske covers, overdækninger samt varmevekslere og kan føre til irreversibel
ødelæggelse (misfarvning) af poolens indvendige beklædning.
Hvis producentens ansvar påberåbes ved fejlfunktion af styreboksen, er ansvaret be-
grænset til reparation eller udskiftning af produktet uden beregning. I sådanne tilfælde
kan det stærkt anbefales at tjekke niveauet af klor og pH hver uge med dit sædvanlige
analysesæt.

MV-1810-03-2018 .© Alle rettigheder forbeholdes Swim & Fun Scandinavia ApS 11
DK
6 VEDLIGEHOLDELSE
6.1 Vinterklargøring (elektrolyse)
Ved en vandtemperatur på under 15 °C vil vandets kemiske sammensætning resultere i for tidlig
slitage af klorinatoren. Det er vigtigt at slukke for elektrolyseprocessen om vinteren.
Stop derfor apparatet.
Hvis elementet ikke er slået til, vil det ikke blive beskadiget, hvis du lader sidde det på slangen. Ved
vandtemperaturer under 15 °C laves en manuel kemisk behandling uden stabilisator.
Om vinteren må der ikke ligge vand i røret, da dette kan beskadige elementet.
Ved opstart tændes apparatet igen ved at trykke på en tilfældig tast. Hvis det frie klorniveau er la-
vere end 1 ppm, udføres en chokklorering, og opstartsproceduren følges (tjek vandparametre, sal-
tindhold, elementets tilstand og procentsatsen for klorinproduktionen). Ved skader forbundet med
manglende overholdelse af disse anvisninger bortfalder garantien.
6.2 Rengøring af elementet
Selvrensning forhindrer kalkaejringer i elementet.
Men, hvis elementet alligevel kalker til, skal det rengøres
manuelt:
Sluk ltreringen, fjern elementet, og tjek elektroderne
for aejringer.
For at fjerne aejringer på elementet bruges et specielt rengøringsmiddel, eller kontakt din lokale
forhandler:
Skyl elementet, og saml det igen. Hvis det er nødvendigt, rekalibreres din polvendingshyppighed.
Elementets levetid er meget tæt forbundet med efterlevelsen af de instruktioner, der er angivet i
denne brugerhåndbog). Vi anbefaler kun at bruge originale elementer. Brug af 'kompatible' ele-
menter kan medføre en reduktion i produktionen og reducere apparatets levetid. Ved en forringelse
knyttet til brugen af et kompatibelt element bortfalder den kontraktmæssige garanti.
7 FEJLDIAGNOSTIK / SIKKERHED
Ubrudt grønt lys: Apparatet fungerer korrekt
Rødt blinkende lys: To muligheder
Rødt lys blinker langsomt: Manglende salt eller vand
Rødt lys blinker hurtigt: En kortslutning
Årsager Forklaring/afhjælpning
Mangel på vand Klorproduktionen er stoppet.
Tjek, at elementets vandow er helt og konstant.
Manglende salt Klorproduktionen er stoppet. Tjek saltniveauet i poolen med dit sædvanlige analysesæt.
Prøv at nå op på 4 kg/m3.
Kortslutning Klorproduktionen er stoppet.
Kontakt en tekniker for at reparere den elektroniske enhed.
En chokklorering eller en kraftig pH-regulering (syre eller base) inde i skimmeren
kan aktivere alarmen unødigt.

12 MV-1810-03-2018 .© Alle rettigheder forbeholdes Swim & Fun Scandinavia ApS
DK
8. GARANTI
Vigtigt
Kvitteringen skal fremvises ved serviceanmodninger i garantiperioden. Det er derfor
vigtigt, at du gemmer din kvittering.
Før du kontakter din forhandler, bedes du have følgende klar:
• Købsbevis.
• Serienummer i styrebokse og pH-sonde.
• Dato, hvor apparatet blev installeret.
• Parametrene for din pool (saltindhold, pH, klorniveau, vandtemperatur, stabilisatorniveau, pool-
volumen, daglig ltreringstid ...).
Al vores omhu og tekniske ekspertise blev brugt til at fremstille dette apparat. Det har været under-
kastet kvalitetskontrol. Hvis du, på trods af al omhu og den tekniske knowhow, vi har lagt i fremstil-
lingen, er nødt til at inddrage vores garanti, gælder den kun for gratis udskiftning af de defekte dele
af vores materiale (dette omfatter ikke transportomkostninger).
Garantiperioden overholder de nationale lovgivninger vedrørende forbrugerkøb. Garantiperioden
gælder fra købsdatoen på din købskvittering. Producenten garanterer sikker drift og produktansvar
baseret på de følgende særlige betingelser:
• Filtersystem installeret og håndteret efter manualens anvisninger.
• Brug kun originale reservedele
Garantien dækker ikke normal slitage, ridser, afskrabninger eller kosmetiske skader. Mere specikt
dækker garantien ikke skader i tilfælde af:
• forkert brug eller håndtering, herunder frostskader
• fald eller stød
• reparationer, ombygninger eller lignende udført af nogen anden end Swim & Fun Scandinavia
• forkert opbevaring i ekstremt høje eller lave temperaturer, herunder frost.
Hvis du vil gøre krav gældende i henhold til garantien, skal du kontakte din forhandler. Ved retur-
nering af et defekt produkt skal det pakkes på en sådan måde, at det ikke bliver beskadiget under
transporten. Det er dit ansvar, at produktet kommer sikkert frem. Du skal oplyse dit navn, adresse,
telefonnummer og helst din e-mailadresse, så vi kan returnere produktet til dig! Husk altid at oply-
se, hvad er der galt med dit produkt.
Apparatet er dækket for alle fabrikationsfejl, når det bruges med en familieswimmingpool. Garanti-
en annulleres, hvis det bruges med en offentlig swimmingpool.

MV-1810-03-2018 .© Alle rettigheder forbeholdes Swim & Fun Scandinavia ApS 13
DK
VIGTIGT:
En udskiftning under garantien vil under ingen omstændigheder forlænge garantien
første tjenesteperiode.
Hvert år vil vi bringe nye forbedringer af vores software og produkter. Disse nye versioner er kom-
patible med de tidligere modeller. Inden for rammerne af garantien kan nye versioner af udstyr og
software ikke føjes til de tidligere modeller.
Swim & Fun Scandinavia – hotline
Swim-fun.com/support
Danmark + 45 7022 6856
Sverige + 46 771 188819
MILJØBESKYTTELSE
Miljøbevarelse er af afgørende betydning. Vores rma er meget engageret i dette.
Vores produkter er designet og fremstillet med materialer og komponenter, som er af høj kvalitet,
respekterer miljøet og er genbrugelige og genanvendelige. De forskellige komponenter er dog mu-
ligvis ikke biologisk nedbrydelige.
Europæiske miljødirektiver bestemmer den korrekte håndtering af ældre elektronisk udstyr. Målet
er at reducere og genbruge affald og at undgå, at komponenterne udgør en fare.
Symbolet stemplet på et produkt betyder, at en selektiv indsamling er nødvendig, og at det skal
sorteres fra andet husholdningsaffald. Du må derfor ikke bortskaffe vores produkt hvor som helst.
Du kan aevere det på en genbrugsstation.
Denne manual er beskyttet af loven om ophavsret
Find mere information og tips på vores hjemmeside: www.swim-fun.com

14 MV-1810-03-2018 .© Med ensamrätt Swim & Fun Scandinavia ApS
SE
1. SÄKERHETSFÖRESKRIFTER .......................................... 14
2. PACKLISTA ........................................................................ 15
3. MONTERING .................................................................... 15
4. FÖRBEREDELSER ........................................................... 17
4.1 KONTROLL AV VATTENPARAMETRARNA ................. 17
4.2 TILLSÄTTA SALT ......................................................... 18
5. PARAMETERINSTÄLLNING ............................................ 19
5.1 KONTROLLPANELEN ................................................. 19
5.2 PÅ/AV-FUNKTION ....................................................... 19
5.3 SJÄLVRENGÖRING AV CELLEN ................................ 19
5.4 REGLERING AV KLORPRODUKTIONEN ................... 20
6. UNDERHÅLL ..................................................................... 21
6.1. VINTERFÖRVARING................................................... 21
6.2 RENGÖRING AV CELLEN........................................... 21
7. FELSÖKNING/SÄKERHET................................................. 21
8. GARANTI ........................................................................... 22
1 SÄKERHETSFÖRESKRIFTER
Läs och följ noga alla instruktioner innan du installerar
och använder denna enhet.
Den kommer att varna dig om risken för skador på utrustning eller allvarliga skador på
människor.
Det är ABSOLUT NÖDVÄNDIGT att alltid följa dessa varningar.
För att förbättra produktkvaliteten förbehåller sig tillverkaren rätten att ändra egenska-
perna hos sina produkter när som helst och utan föregående meddelande.
RISK FÖR ELEKTRISKA STÖTAR
• För att förhindra skador eller olyckor, installera utrustningen utom räckhåll för barn.
• Anslut ENDAST till eluttag med jordfelsbrytare (GFCI). Anlita en behörig elektriker för säker och
korrekt installation av det nödvändiga eluttaget.
• Strömkablarna och cellen måste skyddas mot oavsiktlig skada. En skadad kabel måste bytas
omedelbart och får endast bytas ut mot en originalkabel. Klipp aldrig av eller förläng kablarna.
• Det är absolut nödvändigt att stänga av strömförsörjningen innan enheten förbereds tekniskt för
att tas i drift. Modiera inte enheten. Ändringar kan vara farligt för människor eller skada enhe-
ten. Endast kvalicerad person bör utföra underhåll eller reparationer i händelse av haveri.
• Denna enhet är endast avsedd för användning med nedgrävda pooler eller fristående familje-
pooler.
• OM DESSA INSTRUKTIONER INTE FÖLJS KAN DET LEDA TILL ATT ENHETEN TAR SKADA
ELLER ALLVARLIGA PERSONSKADOR
De säkerhetsanvisningar som beskrivs i denna handbok är inte uttömmande. De be-
lyser de vanligaste riskerna med att använda elektrisk utrustning i närvaro av vatten.
Installation och användning av denna utrustning bör utföras med försiktighet och sunt
förnuft.

MV-1810-03-2018 .© Med ensamrätt Swim & Fun Scandinavia ApS 15
SE
2 PACKLISTA
3 MONTERING
Viktigt!
Innan du fortsätter med installationen av enheten är det mycket viktigt att kontrollera
följande punkter:
Se till att eventuell hydraulisk utrustning är i gott skick och att den är rätt dimensione-
rad. Kontrollera särskilt ödet hos ltreringspumpen, lterkapaciteten och vattenledning-
arnas diameter.
Det maximala vattentrycket i cellen får inte överstiga 3 bar.
Enhetens behandlingskapacitet bör anpassas till vattenvolymen som ska behandlas
och installationsklimatet. Vid varmt klimat, eller vid användning av brunnsvatten, måste
en enhet som är utformad för att behandla en volym av 30 m3begränsas till en familje-
pool på 20 m3.
Monteringen av enheterna (enligt modell) måste utföras strikt i enlighet med layoutdia-
grammet nedan.
Systemet får endast köres over + 15°C. All användning vid denna temperatur medför
ökat slitage på cellen och gör att garantin upphör att gälla. Stäng av strömmen.
A) EasySalt elektronisk enhet
B) 1 kloreringscell
C) Monteringssats
D) 2 slangkopplingsuppsättningar med 50/63 mm adapter
E) 2 slangklämmor
F) 2 remsor
A) B) C) D) F)
E)
KOM
IHÅG ATT
KÖPA LIM

16 MV-1810-03-2018 .© Med ensamrätt Swim & Fun Scandinavia ApS
SE
Se diagram 1 eller dia-
gram 2 nedan för mer
information
Diagram 1: exibel rörkoppling ø 38
1) Fäst de båda slangklämmorna runt slangen
2) Sätt i de båda avsmalnande ändarna på cellerna
3) Sätt ihop röret och spetsen med hjälp av slangklämmorna
Diagram 2: styv rörkoppling ø 50
(1) slipa av änden på slangen med sandpapper, ca 2 cm.
(2) Limma fast slangen på cellen med starkt PVC-lim

MV-1810-03-2018 .© Med ensamrätt Swim & Fun Scandinavia ApS 17
SE
Styrbox
Installera styrboxen vertikalt med hjälp av väggfästet som medföljer. Täck inte över och skydda
den mot sol och regn.
Styrenheten måste vara permanent ansluten till pumptimern. Använd inte förlängningssladd.
Anslut inte apparaten till ett vägguttag. Stäng av differentialströmbrytaren i förväg. Se till att
styrboxen stängs av när ltreringspumpen stannar.
Var försiktig:
Kontakt mellan styrboxen och vattnet i poolen kan medföra risk för elektriska stötar.
Kloreringscell
• Installera cellen horisontellt och efter en eventuell annan enhet för behandling, rengöring eller
uppvärmning (precis före vattenstrålen).
• Anslut cellens nätsladd till styrboxen:
• Placera de båda terminalerna (brun och blå) på en av cellens kanter (det spelar ingen roll vil-
ken).
• Installera låsbrickorna och muttrarna, och sedan dra åt muttrarna (med en storlek 10 ringnyck-
el), försiktigt, tills de låser.
Var försiktig:
En felaktigt ansluten cell kan resultera i skador på eller förstörelse av systemet, och
omfattas inte av garantin.
4. FÖRBEREDELSER
Du måste utföra dessa åtgärder innan du startar enheten!
4.1 Kontroll av vattenparametrarna
Under installationen av enheten i början av eller inför säsongen är det mycket viktigt att kontrollera
och korrigera följande punkter:
Vattenkvaliteten Klart, fritt från alger och sediment.
Vattentemperatur
Måste vara över + 15 °C
Viktigt! All användning vid denna temperatur medför ökat slitage på cellen
och gör att garantin upphör att gälla. Systemet måste stängas av när tempera-
turen är under + 15 °C

18 MV-1810-03-2018 .© Med ensamrätt Swim & Fun Scandinavia ApS
SE
pH
Stabiliserat mellan 7.0 och 7,4
Viktigt: Oavsett vilket system som används för den kemiska processen mins-
kar effektiviteten hos kloret mycket snabbt med en ökning av pH-värdet och
avlagringar ansamlas fortare om pH-värdet är högt eller instabilt.
För att bibehålla ett pH-värde i det rekommenderade intervallet, använd en-
dast en pH-korrigerande produkt (syra eller basisk) som har rekommenderats
av ditt poolproffs. Vi rekommenderar vår automatiska reglerare Easy Ph (art.-
nr 1815).
Stabilisatornivå (cyanursyra)
Mindre än 35 ppm
Viktigt: Det stabiliserande medlet eller cyanursyrans roll är att skydda kloret
mot UV-strålningens nedbrytande effekter. En för hög dosering resulterar dock
i att den desincerande effekten hos kloret som produceras av enheten block-
eras, vilket gör det ineffektivt. Sänk halten av det stabiliserande medlet i din
pool genom att fylla på med färskvatten.
Doseringsförhållande för fritt
klor Mer än 1 ppm (mg/l). Om nödvändigt, skapa en chockbehandling med klor.
Var försiktig: Underlåtenhet att följa dessa rekommendationer innebär oundvikligen ett missbruk
av enheten, vilket kan medföra att garantin upphör att gälla.
Var försiktig med naturliga vattenkällor!
Brunnsvatten kan innehålla diverse metaller som kan sänka prestandan hos enheten –
och missfärga poolvattnet. Använd helst kommunalt ledningsvatten. Undvik att använda
vatten från naturliga källor (regn, avrinningsvatten, reservoarer och brunnar).
4.2 Tillsätta salt
Salttyp: saltkorn med hög renhet i enlighet med standarden SS-EN 16401 kvalitet A (utan ytbar-
hetsmedel och klumpförebyggande medel).
Idealisk salthalt i början av säsongen = 4 kg/m3.
Vid driftsättning: salthalt (kg) = 4 x poolvolymen i kubikmeter (m3).

MV-1810-03-2018 .© Med ensamrätt Swim & Fun Scandinavia ApS 19
SE
Tillförsel av salt:
Faktisk salthalt (Kg/m3)Poolens vattenvolym (m3)
10 20 30
0 50 100 150
0,5 45 90 135
1 40 80 120
1,5 50 100 150
2 30 60 90
2,5 25 50 75
3 20 40 60
3,5 15 30 45
4 10 20 30
4,5 5 10 15
Med enheten avstängd (”OFF”), tillsätt salt direkt i poolen och låt ltreringsutrustningen
vara påslagen i 24 timmar. Slå sedan på enheten.
5 PARAMETERINSTÄLLNING
5.1 Kontrollpanelen
(A) Varningslampa B) Klorproduktion
% C) Navigeringsknapp upp D) Navi-
geringsknapp ned
5.2 PÅ/AV-funktion
Tryck på knappen för att starta enhe-
ten och starta klorproduktionen, (C)
Tryck på knappen (D) för att stoppa
enheten. LED-lampan (A) tänds. Efter
5 min. är enheten är inställd på ”stand by” läge, och LED-lampan släcks.
5.3 Självrengöring av cellen
Denna enhet är utrustad med ett polvändningssystem på cellens poler som rengör cellen. Polvänd-
ningen sker automatiskt var fjärde timme samt vid varje start av enheten.
Viktigt!
Automatisk rengöring av cellen kan inte kompensera för hårdheten i vattnet. Om TH är
högre än 60°f är det viktigt att balansera vattnet och sänka dess hårdhet.
OFF 20 40 60 80 100
A B
C D

20 MV-1810-03-2018 .© Med ensamrätt Swim & Fun Scandinavia ApS
SE
5.4 Reglering av klorproduktionen
Enhetens klorproduktionen höjs från OFF 8AV) till 100 % med hjälp av navigationsknapparna UP
och DOWN.
Klorproduktion:
PRODUKTION % LED
0 ”OFF” LED-lampan lyser med fast grönt sken
10 LED-lampan ”20” blinkar
20 LED-lampan ”20” lyser med fast grönt sken
30 LED-lampan ”40” lampan blinkar
40 LED-lampan ”40” lyser med fast grönt sken
50 LED-lampan ”60” lampan blinkar
60 LED-lampan ”60” lyser med fast grönt sken
70 LED-lampan ”80” blinkar
80 LED-lampan ”80” lyser med fast grönt sken
90 LED-lampan ”100” blinkar
100 LED-lampan ”100” lyser med fast grönt sken
Kontrollera graden av fri klorproduktion i poolen varje vecka med ditt vanliga analys-kit. Halten av
fritt klor måste ligga mellan cirka 0,7 ppm 1,4 ppm. Om inte, sätta enheten i positionen 10 (100 %)
och låt den gå tills du får en tillräcklig koncentration (tar från några timmar till några dagar).
Viktigt!
För skyddet av och lång livslängd hos din poolutrustning är det viktigt att du följer instruktioner-
na för användning som nämns i handboken. Förekomsten av automatiska regleringsenheter gör
inte att risken för andra faktorer som kan orsaka skador elimineras, detta gäller i synnerhet:
• Otillräcklig ventilation (skydd, presenning, överdrag)
• Underhållsstandard för analyssonder
• Manuell behandling av överdriven eller inte anpassad tillsättning av tillsatser
• Underlåtenhet att följa instruktionerna för användning som beskrivs i denna bruksanvisning
Dessa faktorer kan orsaka oxidation på alla metalldelar, stiften till den automatiska luckan och
lamellerna, teleskopiska skydd och värmeväxlare samt kan leda till irreversibel försämring
(missfärgning) av pool-linern.
Om tillverkarens ansvar för fel på styrboxen eller regleringsenheten åberopas, ska detta vara
begränsat till reparation eller kostnadsfritt utbyte av produkten. Därför rekommenderas starkt att
du kontrollerar nivåerna av klor och pH varje vecka med ditt vanliga analys-kit.
