Sicherheitshinweise
4
1 Sicherheitshinweise
Lesen Sie diese Bedienungsanleitung sorgfältig durch.
Bestimmungsgemäße Verwendung
Diese Sprechfunkgeräte sind geeignet für die Kommunikation mit
anderen Sprechfunkgeräten gleichen Standards. Jede andere Ver-
wendung gilt als nicht bestimmungsgemäß. Eigenmächtige Verän-
derungen oder Umbauten sind nicht zulässig. Öffnen Sie die Geräte
in keinem Fall selbst und führen Sie keine eigenen Reparaturversu-
che durch.
Verwendungsbereich
Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen,
Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.
Verwenden Sie die Funkgeräte nicht in explosionsgefährdeten Be-
reichen.
Netzteil
Achtung: Verwenden Sie nur das mitgelieferte Stecker-
netzteil, da andere Netzteile die Funkgeräte zerstören
können. Sie dürfen den Zugang zum Steckernetzteil nicht
durch Möbel oder andere Gegenstände versperren.
Aufladbare Akkus
Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden
Sie nur Akkus des gleichen Typs! Achten Sie auf die rich-
tige Polung! Bei verkehrter Polung der Akkus besteht
beim Aufladen Explosionsgefahr.
Medizinische Geräte
Achtung: Benutzen Sie die Funkgeräte nicht in der Nähe
von medizinischen Geräten. Eine Beeinflussung kann
nicht völlig ausgeschlossen werden. Funkgeräte können
in Hörgeräten einen unangenehmen Brummton verursa-
chen.

Sicherheitshinweise
5
Entsorgung
Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sam-
melstelle Ihres kommunalen Entsorgungsträgers (z. B.
Wertstoffhof). Nach dem Elektro− und Elektronikgerätege-
setz sind Besitzer von Altgeräten gesetzlich verpflichtet,
alte Elektro− und Elektronikgeräte einer getrennten Ab-
fallerfassung zuzuführen. Das nebenstehende Symbol be-
deutet, dass Sie das Gerät auf keinen Fall in den Hausmüll
werfen dürfen!
Gefährdung von Gesundheit und Umwelt durch
Akkus und Batterien!
Akkus und Batterien nie öffnen, beschädigen, verschlu-
cken oder in die Umwelt gelangen lassen. Sie können gif-
tige und umweltschädliche Schwermetalle enthalten. Sie
sind gesetzlich verpflichtet, Akkus und Batterien beim bat-
terievertreibenden Handel sowie bei zuständigen Sammel-
stellen, die entsprechende Behälter bereitstellen, sicher zu
entsorgen. Die Entsorgung ist unentgeltlich. Die Symbole
bedeuten, dass Sie Akkus und Batterien auf keinen Fall in
den Hausmüll werfen dürfen und sie über Sammelstellen
der Entsorgung zugeführt werden müssen.
Verpackungsmaterialien entsorgen Sie entsprechend
den lokalen Vorschriften.

Funkgeräte in Betrieb nehmen
6
2 Funkgeräte in Betrieb nehmen
Sicherheitshinweise
Achtung: Lesen Sie vor der Inbetriebnahme unbedingt
die Sicherheitshinweise in Kapitel 1.
Verpackungsinhalt prüfen
Zum Lieferumfang gehören:
− zwei Funkgeräte mit Gürtelclip − zwei Akkupacks
− zwei Headsets − eine Ladestation
− eine Bedienungsanleitung − ein Netzteil (Ladekabel)
Ladestation anschließen
Schließen Sie die Ladestation
wie auf der Skizze abgebildet
an. Verwenden Sie aus Sicher-
heitsgründen nur das mitgelie-
ferte Netzteil.
Funkgerät direkt anschließen
Schließen Sie Ihr Funkgerät wie
auf der Skizze abgebildet an.
Verwenden Sie aus Sicherheits-
gründen nur das mitgelieferte
Netzteil.

Funkgeräte in Betrieb nehmen
7

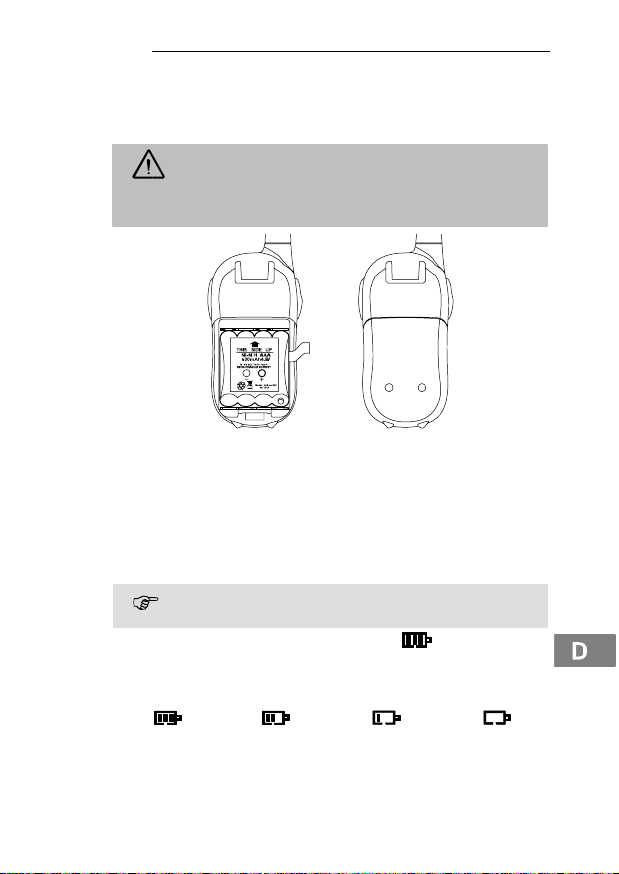

Akkupack einlegen
Öffnen Sie das Akkufach. Legen Sie den mitgelieferten Akkupack
ein. Achten Sie auf die richtige Polung! Schließen Sie das Akku-
fach.
Achtung: Standard Akkus und Batterien werden in der
Ladestation nicht geladen. Verwenden Sie nur den mitge-
lieferten Akkupack oder Akkupacks der gleichen Bau-
weise.
Akkupack aufladen
Stellen Sie die Funkgeräte vor der ersten Inbetriebnahme für min-
destens 14 Stunden in die Ladestation oder laden Sie das Akku-
pack direkt über das Ladekabel auf. Wenn die Funkgeräte korrekt in
der Ladestation stehen, leuchten die roten LEDs. Diese signalisie-
ren lediglich den korrekten Anschluss und erlöschen auch bei voll-
ständig geladenen Akkupacks nicht.
Laden Sie die Akkupacks nicht mit fremden
Aufladegeräten.
Die Akkukapazität wird im Display durch das −Symbol ange-
zeigt.
voll halb schwach leer
Sobald die Anzeige im Display blinkt und Warntöne zu hören sind,
muss der Akkupack aufgeladen werden.

Funkgeräte in Betrieb nehmen
8
Energiesparmodus
Ihr Funkgerät ist mit einem Energiesparmodus ausgestattet, um die
Lebensdauer Ihrer Akkupacks zu verlängern. Wenn Sie 4 Sekun-
den lang keine Taste am Funkgerät drücken, wird der Energiespar-
modus eingeschaltet. Sobald Sie eine Taste drücken oder ein
Signal empfangen, wird der Energiesparmodus ausgeschaltet.
Gürtelclip anbringen
Schieben Sie den Gürtelclip von oben in die Führung, bis er hörbar
einrastet. Um den Gürtelclip wieder zu entfernen, heben Sie die Be-
festigungslasche mit dem Fingernagel etwas an und schieben den
Gürtelclip nach oben.

Bedienelemente
9
3 Bedienelemente
Die Tasten Ihres Funkgeräts werden in dieser Bedienungsanleitung
nachfolgend mit vereinheitlichten Symbolen dargestellt. Leichte Ab-
weichungen der Tastensymbole Ihres Funkgeräts gegenüber den
hier verwendeten Tastensymbolen sind daher möglich.
Funkgerät
1 Display
2 Headsetanschluss
3 Ladekabelanschluss
4 Ein / Aus
5 Menü
6 Mikrofon
7 Lautstärke / Einstellung +
8 Lautsprecher
9 Lautstärke / Einstellung −
10 Rufton senden
11 PTT−Sprechtaste
12 Antenne
Display
1 Kanalsuche
2 Senden
3 DCS1aktiv
4 CTCSS2aktiv
5 CTCSS−/DCS−Code
6 Lautstärke
7 VOX3−Mode
8 Signalisierung
9 Zweikanalüberwachung
10 Tastensperre
11 Akkukapazität
12 Kanal
13 Empfangen
1
2
3
4
5
6
9
10
11
12
7
8
1DCS: Digital Coded Squelch = Selektivruf
2CTCSS: Continous Tone Coded Squelch System = Selektivruf
3VOX: Voice Operated Transmission = Geräuscherkennung
1
4
5
6
7
8
9
10
11
23
12
13

2
Wie bediene ich meine Funkgeräte?
10
4 Wie bediene ich meine Funkgeräte?
Darstellungen und Schreibweisen
Abgebildete Taste drücken
2 sec Abgebildete Taste 2 Sekunden
drücken
2 x Abgebildete Taste 2−mal drücken
aPAbgebildete Taste gedrückt halten
bPAbgebildete Taste loslassen
ON Displayanzeige
ðIn das Mikrofon sprechen
Ein− / Ausschalten der Funkgeräte
aVFunkgerät einschalten
Es erklingt ein Signal. Im Display wird der aktuell einge-
stellte Kanal angezeigt.
aVFunkgerät ausschalten
Lautstärkeregelung
+oder ,Lauter oder leiser
Displaybeleuchtung
Nach dem Betätigen einer Taste, außer der P−Taste und
−Taste, wird das Display für 4 Sekunden beleuchtet.

3
4
5
Wie bediene ich meine Funkgeräte?
11
Senden und Empfangen
Senden
aPðSenden
Halten Sie das Funkgerät ca. 5 bis 7 cm vom Mund ent-
fernt und sprechen Sie mit normaler Lautstärke. Um mit
anderen Teilnehmern zu sprechen, müssen alle Funkge-
räte auf den gleichen Kanal und die gleiche Rufcodierung
eingestellt sein.
Empfangen
bPEmpfangen
Sie können keine Funksignale empfangen, wenn Sie die
P−Taste gedrückt halten.
Bestätigungston (Roger Beep)
Der Bestätigungston erklingt, wenn Sie die P−Taste loslassen.
Dadurch wird Ihrem Gesprächspartner signalisiert, dass Ihre Über-
tragung beendet ist.
Bestätigungston ein−/ausschalten
10 x Einstellungsmodus aktivieren
+ON , PBestätigungston einschalten
,OF , PBestätigungston ausschalten
Kanalwahl
1 x Einstellungsmodus aktivieren
+oder ,, PKanal auswählen und bestätigen
Kanal Frequenz (MHz) Kanal Frequenz (MHz)
1 446.00625 5 446.05625
2 446.01875 6 446.06875
3 446.03125 7 446.08125
4 446.04375 8 446.09375

Wie bediene ich meine Funkgeräte?
12
CTCSS1−/DCS2−Code (Rufcodierung) wählen
Es stehen 38 analoge (CTCSS 1 − 38) und 83 digitale (DCS 1 − 83)
Codierungen je Kanal zur Verfügung. Funkteilnehmer können nur
miteinander kommunizieren, wenn Funkkanal und Rufcodierung an
den Geräten übereinstimmen.
Die Rufcodierung wird als nicht hörbares Signal mit der
normalen Sprachnachricht mitgesendet. Bei dem
Empfänger wird die Sprache nur dann auf den Laut-
sprecher übertragen, wenn der eingestellte Kanal und die
Rufcodierung mit den empfangenen Daten (Einstellun-
gen vom Sender) identisch sind. Sollte zufälligerweise auf
demselben Kanal ein anderer Teilnehmer dieselbe Ruf-
codierung verwenden, wechseln Sie bitte mit Ihrem
Gespächspartner auf einen freien Kanal.
2 x Einstellungsmodus aktivieren
+oder ,, PCTCSS−Code auswählen und
bestätigen
oder
3 x Einstellungsmodus aktivieren
+oder ,, PDCS−Code auswählen und
bestätigen
Eine Ausnahme ist die Rufcodierung 0 (Null). Bei dieser
Einstellung können alle Gespräche auf dem eingestellten
Kanal gehört werden. Um am Funkverkehr teilnehmen zu
können, müssen Sie dann die entsprechende
Rufcodierung einstellen.
1CTCSS: Continous Tone Coded Squelch System = Selektivruf
2DCS: Digital Coded Squelch = Selektivruf

Wie bediene ich meine Funkgeräte?
13
Kanalsuche
In einer Endlosschleife wird auf allen acht Kanälen und den Rufco-
dierungen nach Signalen gesucht. Im Display erscheint SC. Wird
Funkverkehr gefunden, stoppt die Kanalsuche.
Drücken Sie die Taste P, um auf diesem Kanal am Funkverkehr
teilzunehmen. Das Funkgerät wird auf den Kanal eingestellt und die
Kanalsuche wird beendet.
Drücken Sie die Taste Pnicht, wird die Kanalsuche nach fünf
Sekunden, nachdem kein Signal mehr auf diesem Kanal gesendet
wurde, fortgesetzt.
Kanalsuche starten
5 x Einstellungsmodus aktivieren
+Kanalsuche starten
Der Suchlauf stoppt bei jedem Kanal, auf dem ein Signal empfan-
gen wird, unabhängig davon, mit welcher Rufcodierung dieses
Signal gesendet wird.
Kanalsuche fortsetzen
+Kanalsuche fortsetzen
CTCSS−Codes durchsuchen
6 x Einstellungsmodus aktivieren
+CTCSS−Codes durchsuchen
Der Suchlauf stoppt, wenn auf dem eingestellten Kanal ein Signal
mit einer CTCSS−Rufcodierung gesendet wird.
DCS−Codes durchsuchen
7 x Einstellungsmodus aktivieren
+DCS−Codes durchsuchen
Der Suchlauf stoppt, wenn auf dem eingestellten Kanal ein Signal
mit einer DCS−Rufcodierung gesendet wird.
Kanalsuche beenden
PKanalsuche beenden

Wie bediene ich meine Funkgeräte?
14
Zweikanalüberwachung
Bei aktivierter Zweikanalüberwachung wechselt das Funkgerät au-
tomatisch zwischen zwei Kanälen, bis ein Funksignal gefunden
wird. So können Sie mit zwei Gesprächspartnern auf getrennten
Kanälen sprechen.
Zweikanalüberwachung starten
12 x Einstellungsmodus aktivieren
+oder ,, Zusätzlichen Kanal auswählen und
bestätigen
+oder ,, CTCSS−Code ändern und bestätigen
+oder ,, PDCS−Code ändern und bestätigen
Bei der Zweikanalüberwachung werden der aktuell ein-
gestellte und der zusätzliche Kanal abwechselnd im Dis-
play angezeigt.
Zweikanalüberwachung beenden
12 x Einstellungsmodus aktivieren
+oder ,OF , PZweikanalüberwachung beenden
Rufton senden
Der Rufton macht andere Teilnehmer darauf aufmerksam, dass Sie
ein Gespräch beginnen möchten. Voraussetzung dafür ist, dass die
anderen Teilnehmer den gleichen Kanal und die gleiche Rufcodie-
rung verwenden.
Rufton senden
Rufton wählen
8 x Einstellungsmodus aktivieren
+oder ,, PRufton auswählen und bestätigen
Anrufalarm / Vibrationsalarm
9 x Einstellungsmodus aktivieren
+oder ,, p/ p/   Signalisierung auswählen
PBestätigen

6
7
Wie bediene ich meine Funkgeräte?
15
Monitor−Funktion
Die Monitor−Funktion ermöglicht es Ihnen, auf dem aktuell einge-
stellten Kanal nach schwachen Signalen zu suchen. Wenn Sie ein
fremdes Signal empfangen, wechseln Sie auf einen freien Kanal.
Kommunizieren Sie mit anderen Teilnehmern immer auf einem
freien Kanal, um Störungen zu vermeiden.
und ,Kanal abhören
Abhören beenden
Tastensperre
Die Tastensperre verhindert das ungewollte Ändern von Einstellun-
gen. Bei eingeschalteter Tastensperre erscheint das −Symbol
im Display.
Aktivieren
aTastensperre aktivieren
Deaktivieren
aTastensperre deaktivieren
Tastenton
Bei jedem Tastendruck ertönt ein Bestätigungston. Sie können die-
sen Tastenton aus− und einschalten.
11 x Einstellungsmodus aktivieren
+oder ,ON , PTastenton einschalten
+oder ,OF , PTastenton ausschalten
Stoppuhr
Sie können Ihre Funkgeräte als Stoppuhr nutzen.
3 sec Stoppuhr aktivieren
+Start / Stopp / Weiter
,Zurücksetzen
3 sec Stoppuhr deaktivieren

8
Wie bediene ich meine Funkgeräte?
16
VOX1−Modus (Freisprechen)
Bei dieser Funktion beginnt das Funkgerät automatisch zu senden,
wenn eine Stimme oder ein Geräusch erkannt wird.
Wenn Sie anfangen zu sprechen, tritt eine kurze Verzöge-
rung auf, bevor das Funkgerät sendet.
VOX−Empfindlichkeit
Für den Betrieb im VOX−Modus können 3 Empfindlichkeitsstufen
entsprechend der Umgebungsgeräusche gewählt werden.
Stufe 1 Stufe 2 Stufe 3
laute Umgebungs-
geräusche normale Umgebungs- geräusche leise Umgebungs- geräusche
VOX−Modus aktivieren
Beim Freisprechen im VOX−Modus muss die P−Taste am Funk-
gerät nicht gedrückt werden, um zu senden.
4 x Einstellungsmodus aktivieren
+, PVOX−Empfindlichkeit wählen und
bestätigen
VOX−Modus deaktivieren
4 x Einstellungsmodus aktivieren
,OF , PVOX−Modus deaktivieren
Headset
Schließen Sie das Headset an der rech-
ten Seite des Funkgeräts an. Aktivieren
Sie den VOX−Modus. Klemmen Sie das
Funkgerät an den Gürtel und befestigen
das Kabel des Headsets an Ihrer Klei-
dung, sodass sich das Mikrofon kurz vor
Ihrem Mund befindet. Jetzt können Sie
freihändig empfangen und senden.
1VOX: Voice Operated Transmission = Geräuscherkennung

Falls es Probleme gibt
17
5 Falls es Probleme gibt
Service−Hotline
Haben Sie Probleme mit Ihrem Funkgerät, kontrollieren Sie zuerst
die folgenden Hinweise. Bei technischen Problemen können Sie
sich an unsere Service−Hotline unter Tel. [phone] innerhalb
der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.60/min)
wenden. Bei Garantieansprüchen wenden Sie sich an Ihren Fach-
händler. Die Garantiezeit beträgt 2 Jahre.
Fragen und Antworten
Fragen Antworten
Keine Funktion − Der Akkupack ist nicht korrekt eingelegt
− Der Akkupack ist nicht geladen
− Der Akkupack ist defekt
Senden nicht
möglich − Drücken Sie die P−Taste vollständig, um zu senden
− Ihr Kanal wird von anderen Teilnehmern
benutzt
Kein Empfang − Lassen Sie die P−Taste los, um zu
empfangen
− Die Lautstärke ist zu gering eingestellt
− Sie befinden sich außerhalb des Emp-
fangsbereichs, ändern Sie Ihre Position
− Hindernisse wie Bäume und Gebäude ha-
ben einen negativen Einfluss auf die
Reichweite
− Nutzen Sie die Funktion Monitor", um
nach schwachen Signalen zu suchen
Keine Kommuni-
kation möglich − Um mit anderen Teilnehmern zu sprechen, müssen alle Funkgeräte auf den gleichen
Kanal und die gleiche Rufcodierung einge-
stellt sein.

Technische Eigenschaften
18
6 Technische Eigenschaften
Technische Daten
Merkmal Wert
Ausgangsleistung 0.5 W
Reichweite ca. 8 km − bei freier Sichtlinie
Akkupack NiMh 4.8V, 600mAh
Reichweite
Hindernisse wie Bäume und Gebäude haben einen negativen Ein-
fluss auf die Reichweite. Die folgende Skizze zeigt die zu erwar-
tende Reichweite bei unterschiedlichen Bedingungen.
Î
Î
Î
Î
Î
Î
Freie Sichtlinie
Mittlere Bebauung
Starke Bebauung
ca. 8 km
2 km
4 km
Signalstärke
Konformitätserklärung
Dieses Gerät erfüllt die Anforderungen der EU−Richtlinie:
1999/5/EG Richtlinie über Funkanlagen und Telekommu-
nikationsendeinrichtungen und die gegenseitige Aner-
kennung ihrer Konformität. Die Konformität mit der o. a.
Richtlinie wird durch das CE−Zeichen auf dem Gerät be-
stätigt.

Pflegehinweise / Garantie
19
7 Pflegehinweise / Garantie
Pflegehinweise
Reinigen Sie die Gehäuseoberflächen mit einem weichen und
fusselfreien Tuch.
Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.
Garantie
SWITEL − Geräte werden nach den modernsten Produktionsverfah-
ren hergestellt und geprüft. Ausgesuchte Materialien und hoch ent-
wickelte Technologien sorgen für einwandfreie Funktion und lange
Lebensdauer. Die Garantie gilt nicht für die in den Produkten ver-
wendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit be-
trägt 24 Monate, gerechnet vom Tage des Kaufs.
Innerhalb der Garantiezeit werden alle Mängel, die auf Material−
oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt.
Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder
durch Dritte. Schäden, die durch unsachgemäße Behandlung oder
Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder
Aufbewahren, durch unsachgemäßen Anschluss oder Installation
sowie durch höhere Gewalt oder sonstige äußere Einflüsse entste-
hen, fallen nicht unter die Garantieleistung. Wir behalten uns vor,
bei Reklamationen die defekten Teile auszubessern, zu ersetzen
oder das Gerät auszutauschen. Ausgetauschte Teile oder ausge-
tauschte Geräte gehen in unser Eigentum über. Schadenersatzan-
sprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder gro-
ber Fahrlässigkeit des Herstellers beruhen.
Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit
aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung
ausschließlich an das Geschäft, in dem Sie Ihr SWITEL − Gerät ge-
kauft haben. Alle Gewährleistungsansprüche nach diesen Bestim-
mungen sind ausschließlich gegenüber Ihrem Fachhändler geltend
zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe
unserer Produkte können Gewährleistungsrechte nicht mehr gel-
tend gemacht werden.

Stichwortverzeichnis
20
8 Stichwortverzeichnis
A
Akkupack aufladen, 7
Akkupack einlegen, 7
Anrufalarm, 14
Ausschalten, 10
B
Bedienelemente, 9
Bedienung, 10
Bestätigungston, 11
C
CTCSS−/DCS−Code, 12
D
Display, 9
Displaybeleuchtung, 10
E
Einschalten, 10
Empfangen, 11
Energiesparmodus, 8
F
Fehlerbehebung, 17
Fragen und Antworten, 17
Freisprechen, 16
Funkgeräte in Betrieb nehmen, 6
G
Garantie, 19
Gürtelclip anbringen, 8
H
Headset, 16
K
Kanalsuche, 13
Kanalwahl, 11
Konformitätserklärung, 18
L
Ladestation anschließen, 6
Lautstärkeregelung, 10
M
Monitor−Funktion, 15
P
Pflegehinweise, 19
Probleme, 17
R
Reichweite, 18
Roger Beep, 11
Rufton, 14
S
Schreibweisen, 10
Senden, 11
Service Hotline, 17
Sicherheitshinweise, 4
Stoppuhr, 15
T
Tastensperre, 15
Tastenton, 15
Technische Daten, 18
U
Umgebungsgeräusche, 16
V
Verpackungsinhalt, 6
Vibrationsalarm, 14
VOX−Empfindlichkeit, 16
VOX−Modus, 16
Z
Zweikanalüberwachung, 14
