Symmons Identity SLW6712 Manual

WARNING: This product can expose you to chemicals
including lead, which is known to the state of California to
cause cancer, birth defects, or other reproductive harm.
For more information, go to www.P65Warnings.ca.gov.

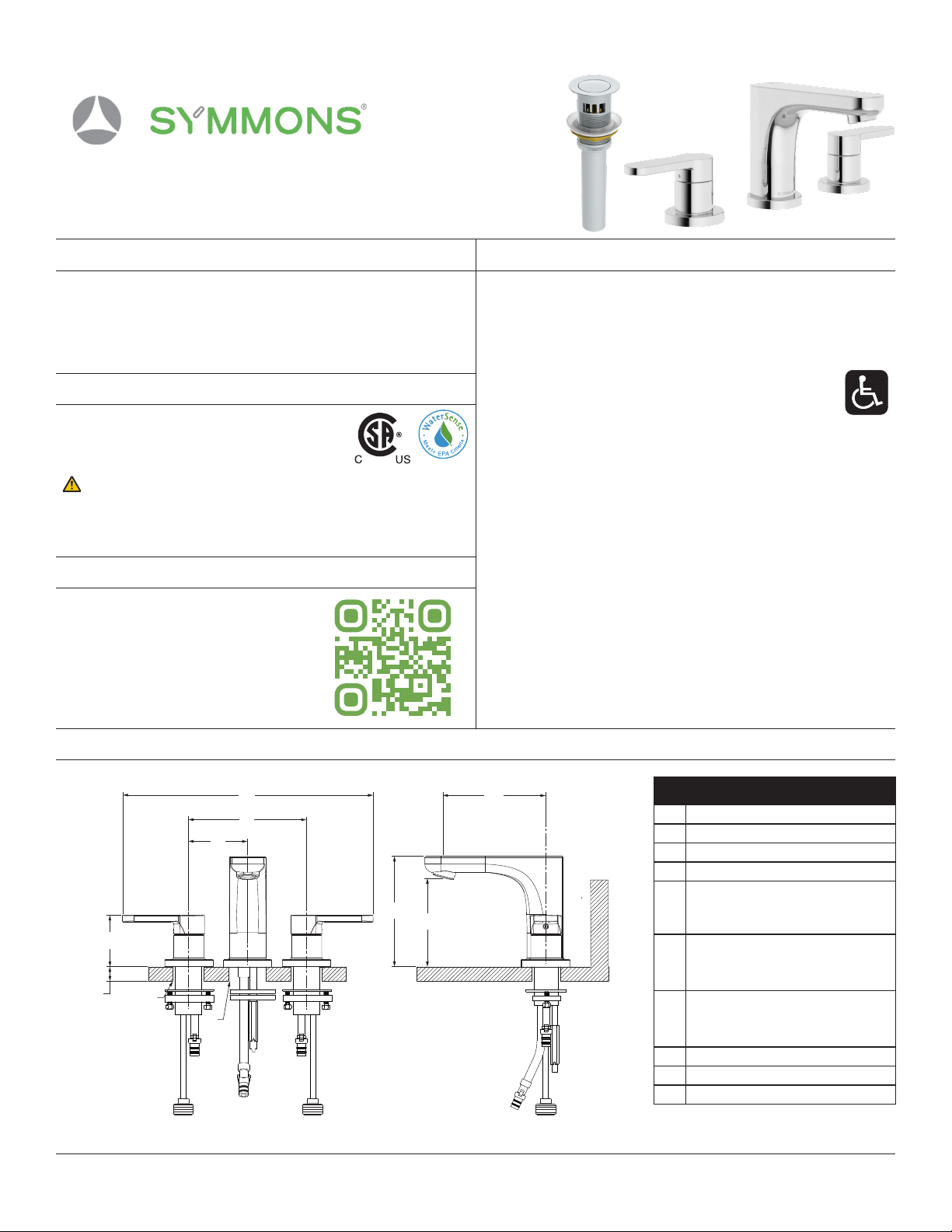

Model Numbers
Two Handle Widespread Lavatory Faucet
Operation & Maintenance Manual
SLW6712
Two handle widespread lavatory faucet features 8"-16"
mount, ceramic cartridges, 1/2" IPS inlet connections,
push pop-up drain assembly and standard 1.0 gpm (3.8
L/min) aerator. Faucet constructed from brass, plated in
standard polished chrome nish.
Specification
SLW6712
Two Handle Widespread Lavatory Faucet with A
Push Pop Drain Assembly
Dimensions
Measurements
A 13-1/2", 343 mm
B 8", 203 mm
C 4", 102 mm
D (2x) 2-1/8", 54 mm
EDeck Thickness Ref. Min. 5/8", 16 mm
Max. 1-3/8", 35 mm
F
(2x) Hole Size
Min. Ø 1-1/4", 32 mm
Max. Ø 1-1/2", 38 mm
G
Hole Size
Min. Ø 1-3/8", 35 mm
Max. Ø 1-5/8", 41 mm
H4-5/16", 110 mm
J4-5/8", 117 mm
K3-5/8", 92 mm
Note: Dimensions subject to change without notice.
Compliance
-ASME A112.18.1/CSA B125.1
-NSF/ANSI/CAN 61: Q<1, NSF/ANSI 372
-WaterSense 1.0 gpm Certied by
CSA Group
AA
KK
JJ
BB
HH
EE
DD
FF
GG
CC
Identity™
Limited Lifetime - to the original end
purchaser in consumer/residential
installations.
10 Years - for commercial/industrial
installations. Refer to
www.symmons.com/warranty for
complete warranty information.
Warranty

2
*Note: Append -STN to part number for Satin Nickel
nish.
Replacement Parts
Item Description Part Number
APush Pop Drain Assem-
bly RL324*
B
C
Handle
Set Screw RL-287*
F
Aerator Kit (2.2)
Aerator Kit (1.5)
Aerator Kit (1.0)
Laminar Flow Kit (2.2)
Laminar Flow Kit (1.5)
Laminar Flow Kit (1.0)
Laminar Flow Kit (0.5)
Vandal Proof Kit (2.2)
Vandal Proof Kit (1.5)
Vandal Proof Kit (1.0)
Vandal Proof Kit (0.5)
LN-15*
FLR-110-1.5*
FLR-110-1.0*
RL-019-2.2*
RL-019-1.5*
RL-019-1.0*
RL-019*
RL-315-2.2*
RL-315-1.5*
RL-315-1.0*
RL-315-0.5*
H Hot Cartridge RL-075
I Cold Cartridge RL-076
L
M
O
Mounting Hardware,
Spout RL-123
R
S
U
Mounting Hardware,
Valve Body RL-211
Tools Required
Adjustable Wrench
Allen Wrench (3/32")
Plumber Putty
Plumber Tape
PLUMBER
PUTTY

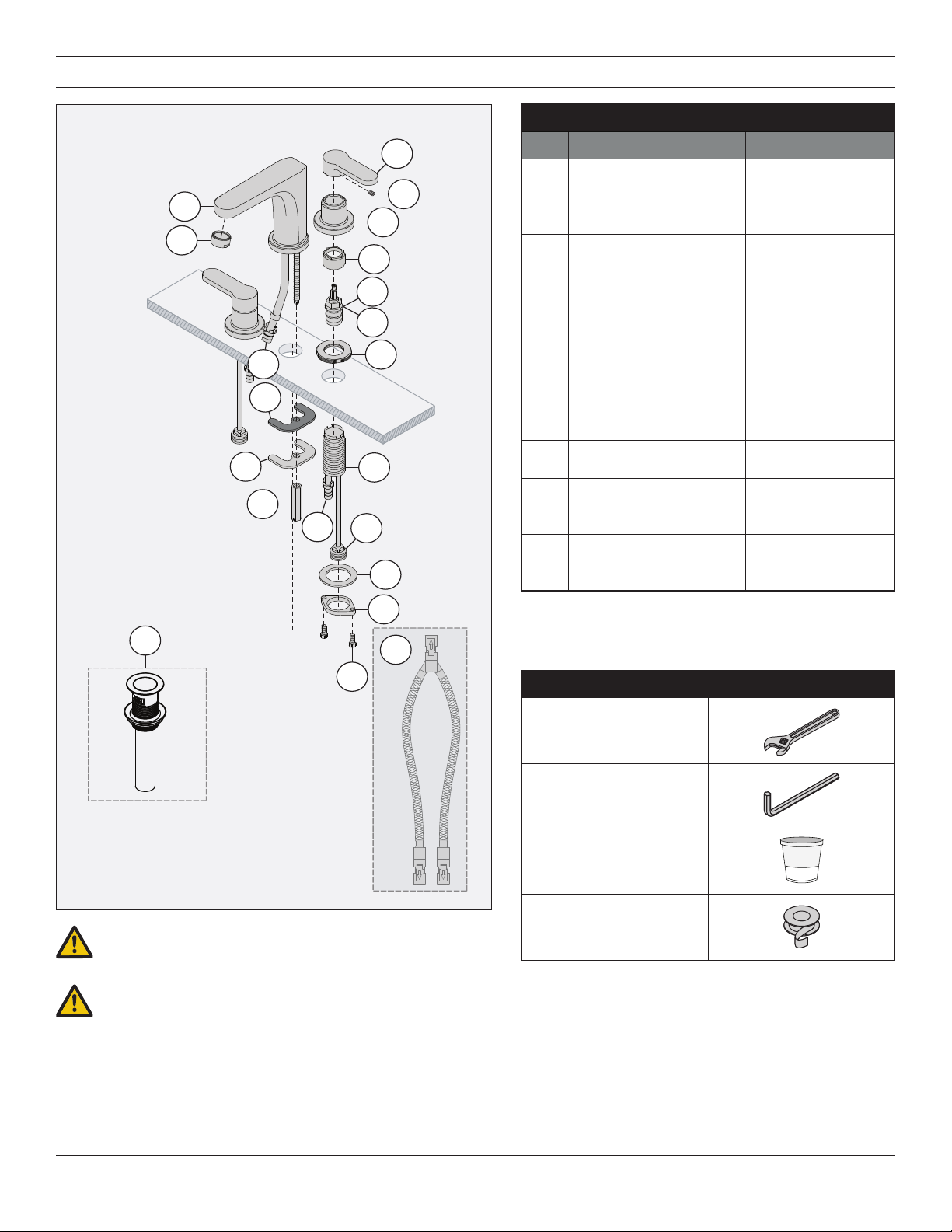

Parts Breakdown
T
C
A
DE
F
G
J
L
MN
K
O
U
Q
R
S
P
H
I
B
If replacing an older faucet ensure water supply is
turned OFF before removing, then turn faucet control
valve ON to relieve water pressure.
DO NOT use pipe dope or thread sealant on drain
assembly, or any plastic threaded components.

3

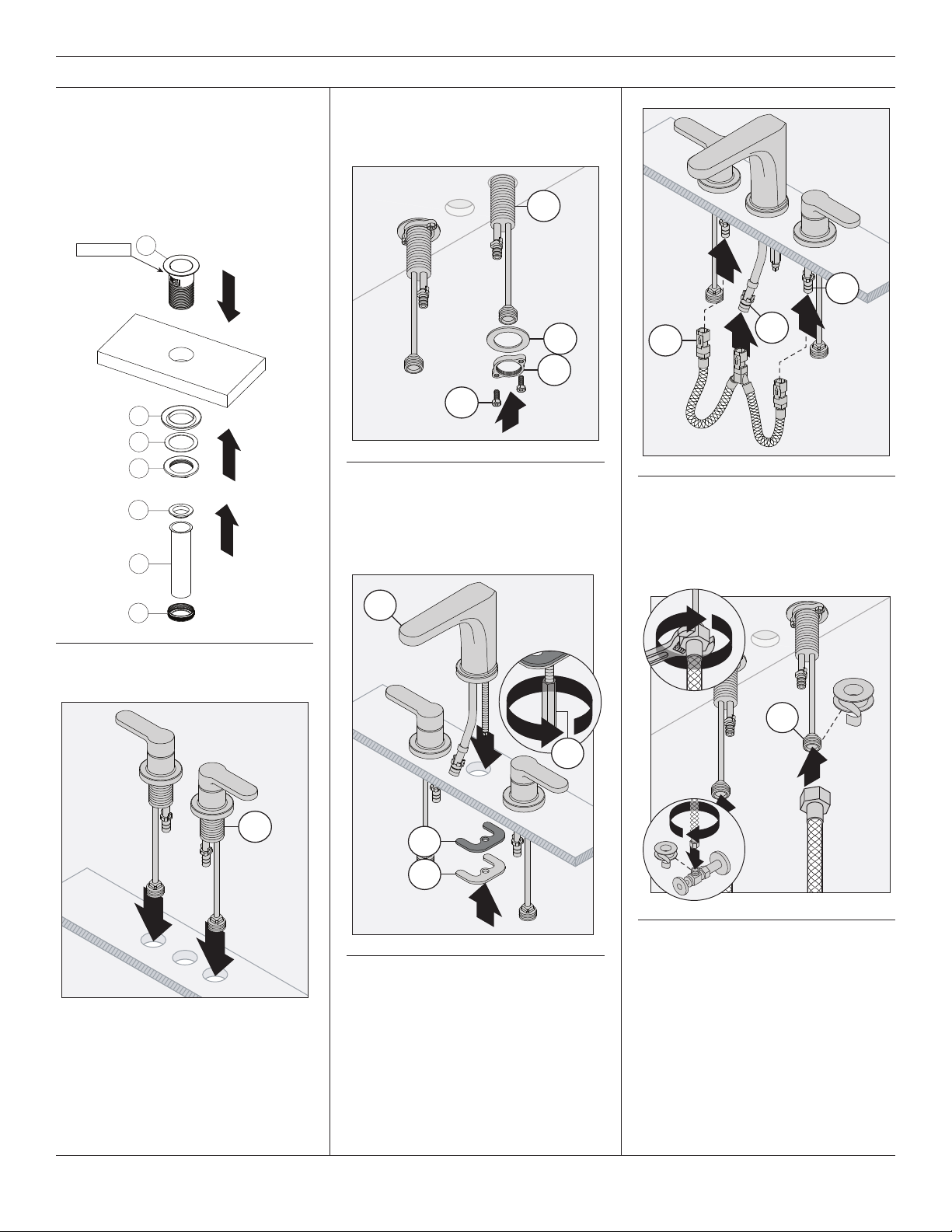

Installation
1) Push Pop Install: Insert drain
body (L) into drain opening. From
below, Tighten locking nut (O)
with gasket (M) and washer (N)
to ange. Tighten tail nut (Y) with
washer (X) to secure tail pipe (Q).
DO NOT overtighten.
N
2) Insert valve bodies (N) through sink
holes.
3) Install washer (R) and mounting
nut (S) to valve body (N). Secure
with screws (U).
1
N
R
S
U
4) Insert spout body (D) through sink
hole. Attach rubber washer (L)
and metal washer (M) to threaded
rod on spout body. Secure with
mounting nut (O).
L
1
D
2
M
3
O
5) Connect hoses (T) to spout and
valve body water connections
(K and P).
1
T
1
11
K
P
6) Using a wrench, attach supply
lines to IPS inlet connections (Q)
and shut off valves. DO NOT
overtighten.
1
1
2
3
4
Q
7) Turn on water supplies. Remove
aerator (F) and ush lines free of
debris. Check for leaks.
1
2
3
Plumbers Putty L
Q
X
N
Y
O
M

Symmons Industries, Inc. ■31 Brooks Drive ■Braintree, MA 02184 ■Phone: [phone] ■ Fax: [phone]
Copyright © 2022 Symmons Industries, Inc. ■symmons.com ■[email protected] ■ZV-3206 REV E ■ 082322
Maintenance
1) Turn off water supply. Loosen and
remove the handle set screw (C)
and handle (B).
2
C
B
1
3) Remove cartridge (H and/or I)
and inspect for debris. Replace
cartridge if necessary.
4) Install cartridge following steps
1 & 2 in reverse.
H I
Problem Cause Solution
Finish is spotting. Elements in water supply may cause
water staining on nish.
Clean nished trim area with a soft
cloth using mild soap and water or a
non-abrasive cleaner and then quickly
rinse with water.
Troubleshooting Chart
2) Remove escutcheon (E) and nut (G).
2
E
1
G

Números de modelo
Grifo de batería para lavabo con dos manijas
Manual de funcionamiento y mantenimiento
SLW6712
El grifo de batería para lavabo con dos manijas presenta un
montaje de 8"-16 e incluye cartuchos cerámicos, conexiones de
entrada IPS de 1/2”, empuje el conjunto de drenaje emergente y
aireador estándar de 1.0 gpm (3.8 L/min). Grifo hecho de latón,
con acabado de chapado de cromo pulido estándar.
Especificación
SLW6712
Grifo de batería para lavabo con dos manijas con un en-
samblaje de drenaje de empuje
Dimensiones
Medidas
A 13-1/2", 343 mm
B 8", 203 mm
C 4", 102 mm
D (2x) 2-1/8", 54 mm
E
Referencia del
grosor de la cubierta
Mín. 5/8", 16 mm
Máx. 1-3/8", 35 mm
F
Tamaño del oricio (2x)
Mín. Ø 1-1/4", 32 mm
Máx. Ø 1-1/2", 38 mm
G
Tamaño del oricio
Mín. Ø 1-3/8", 35 mm
Máx. Ø 1-5/8", 41 mm
H4-5/16", 110 mm
J4-5/8", 117 mm
K3-5/8", 92 mm
Nota: Las dimensiones están sujetas a cambios sin previo aviso.
Cumplimiento
-ASME A112.18.1/CSA B125.1
-NSF/ANSI/CAN 61: Q<1, NSF/ANSI 372
-WaterSense 1.0 gpm Certied by
CSA Group
AA
KK
JJ
BB
HH
EE
DD
FF
GG
CC
Identity™
WARNING: Este producto puede exponerlo a productos
químicos, incluido el plomo, que es conocido por el
estado de California para causar cáncer, defectos de
nacimiento u otro daño reproductivo. Para obtener más
información, visite www.p65warnings.ca.gov.
Vida Útil Limitada - Hasta el
comprador final original en
instalaciones residenciales/de
consumo.
10 Años - Para instalaciones
comerciales/industriales. Consulte
www.symmons.com/warranty para
obtener
La Garantía

6
*Nota: Anexar -STN al número de pieza para el
acabado de níquel satinado.

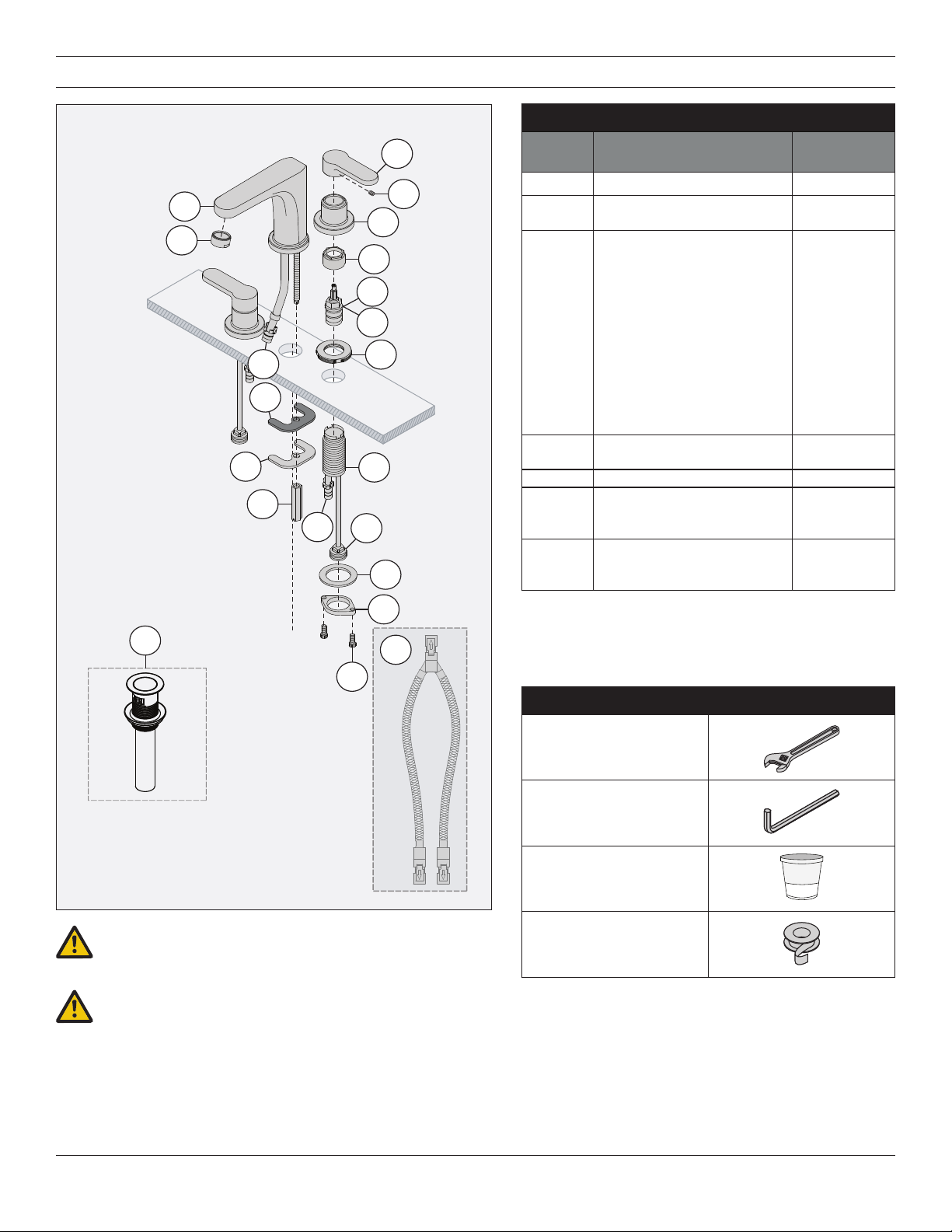

Repuestos
Artículo Descripción Número
de la pieza
A Montaje de drenaje de empuje RL324*
B
C
Manija
Tornillo de presión RL-287*
F
Juego de aireadores (2.2)
Juego de aireadores (1.5)
Juego de aireadores (1.0)
Juego de ujo laminar (2.2)
Juego de ujo laminar (1.5)
Juego de ujo laminar (1.0)
Juego de ujo laminar (0.5)
Resistente al vandalismo (2.2)
Resistente al vandalismo (1.5)
Resistente al vandalismo (1.0)
Resistente al vandalismo (0.5)
LN-15*
FLR-110-1.5*
FLR-110-1.0*
RL-019-2.2*
RL-019-1.5*
RL-019-1.0*
RL-019*
RL-315-2.2*
RL-315-1.5*
RL-315-1.0*
RL-315-0.5*
HCartucho para
agua caliente RL-075
I Cartucho para agua fría RL-076
L
M
O
Pieza de montaje, surtidor RL-123
R
S
U
Pieza de montaje,
cuerpo de válvula RL-211
Herramientas necesarias
Llave inglesa
Llave Allen (3/32”)
Masilla de plomero
Cinta de teón
PLUMBER
PUTTY
Desglose de las piezas
T
C
A
DE
F
G
J
L
MN
K
O
U
Q
R
S
P
H
I
B
Si está reemplazando otro grifo, asegúrese de que el suministro
de agua esté CERRADO antes de quitarlo, luego ABRA la
válvula de control del grifo para liberar la presión de agua.
NO utilice la pegamento para tuberías o el sello del hilo en
el ensamble de drenaje, o cualquier componente plástico
roscado.

7

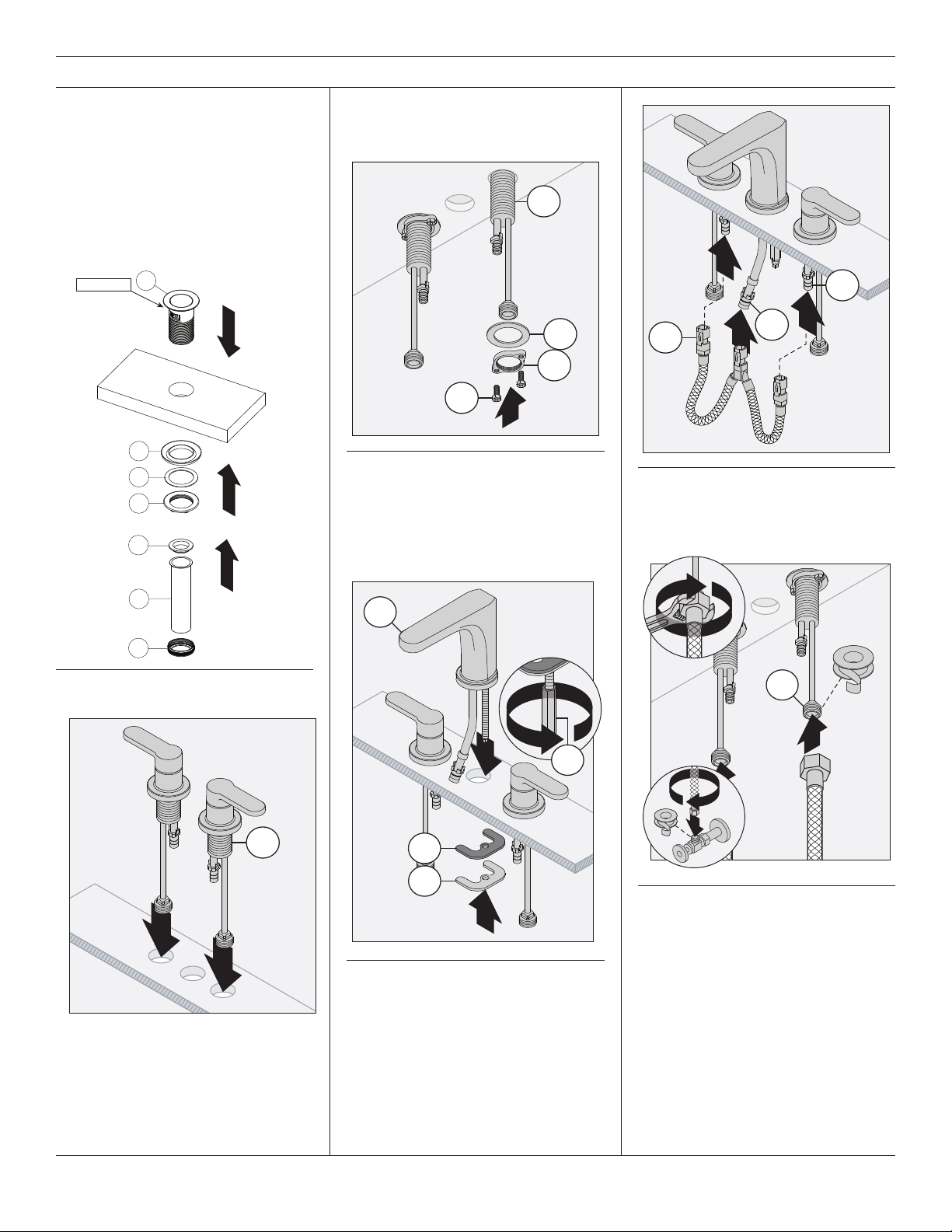

Instalación
N
1
N
R
S
U
L
1
D
2
M
3
O
2) Inserte los cuerpos de las válvulas (N)
a través de los oricios del lavabo.
3) Instale la arandela (R) y la tuerca
de ensamble (S) en el cuerpo de la
válvula (N). Sujétela con tornillos (U).
4) Inserte el cuerpo del surtidor (D) a
través del oricio del lavabo. Conecte
la arandela de goma (L) y la arandela
de metal (M) la varilla enroscada en
el cuerpo del surtidor. Asegure con la
tuerca de ensamble (O).
5) Conecte las mangueras (T) a las
salidas de unión del surtidor y el
cuerpo de la válvula (K y P).
1
T
1
11
K
P
6) Con una llave, conecte las líneas
de suministro a las conexiones de
entrada IPS (Q) y cierre las válvulas.
NO apriete demasiado.
1
1
2
3
4
Q
7) Abra el suministro de agua. Extraiga
el aireador (F) y enjuague las líneas
para que queden libres de desechos.
Verique si hay pérdidas.
1) Push Pop Instalar: Inserte el cu-
erpo de drenaje (L) en la abertura
de drenaje. Desde abajo, apriete la
tuerca de bloqueo (o) con junta (m)
y lavadora (n) para brillar. Apriete la
tuerca de la cola (y) con lavadora
(x) para asegurar el tubo de cola
(Q).
NOT revolotee.
1
2
3
Plumbers Putty L
Q
X
N
Y
O
M

Symmons Industries, Inc. ■31 Brooks Drive ■Braintree, MA 02184 ■Teléfono: [phone] ■ Fax: [phone]
Copyright © 2022 Symmons Industries, Inc. ■symmons.com ■[email protected] ■ZV-3206 REV E ■ 082322

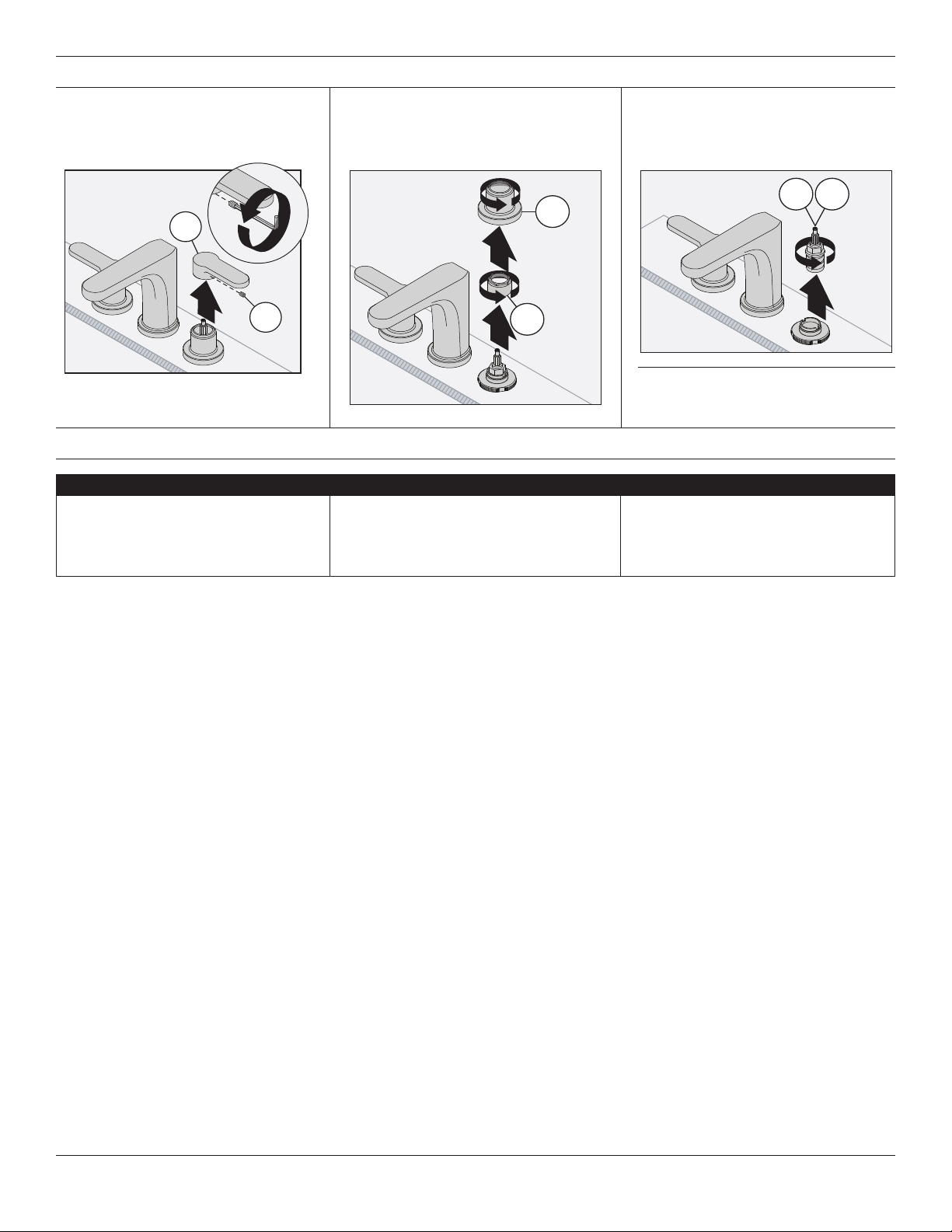

Mantenimiento
1) Cierre el suministro de agua. Aoje y
retire el tornillo de presión de la manija
(C) y la manija (B).
2
C
B
1
3) Retire el cartucho (H y/o I) e
inspecciónelo para detectar residuos.
Cambie el cartucho si es necesario.
4) Instale el cartucho siguiendo los
pasos 1 y 2 en sentido inverso.
H I
Problema Causa Solución
El acabado se está manchando.
Las partículas en el suministro
de agua pueden provocar que
el agua manche el acabado.
Limpie el área del acabado utilizando
un paño suave, jabón neutro y agua, o
con un limpiador no abrasivo y luego
enjuague rápidamente con agua.
Tabla de resolución de problemas
2) Retire el escudete (E) y la tuerca (G).
2
E
1
G

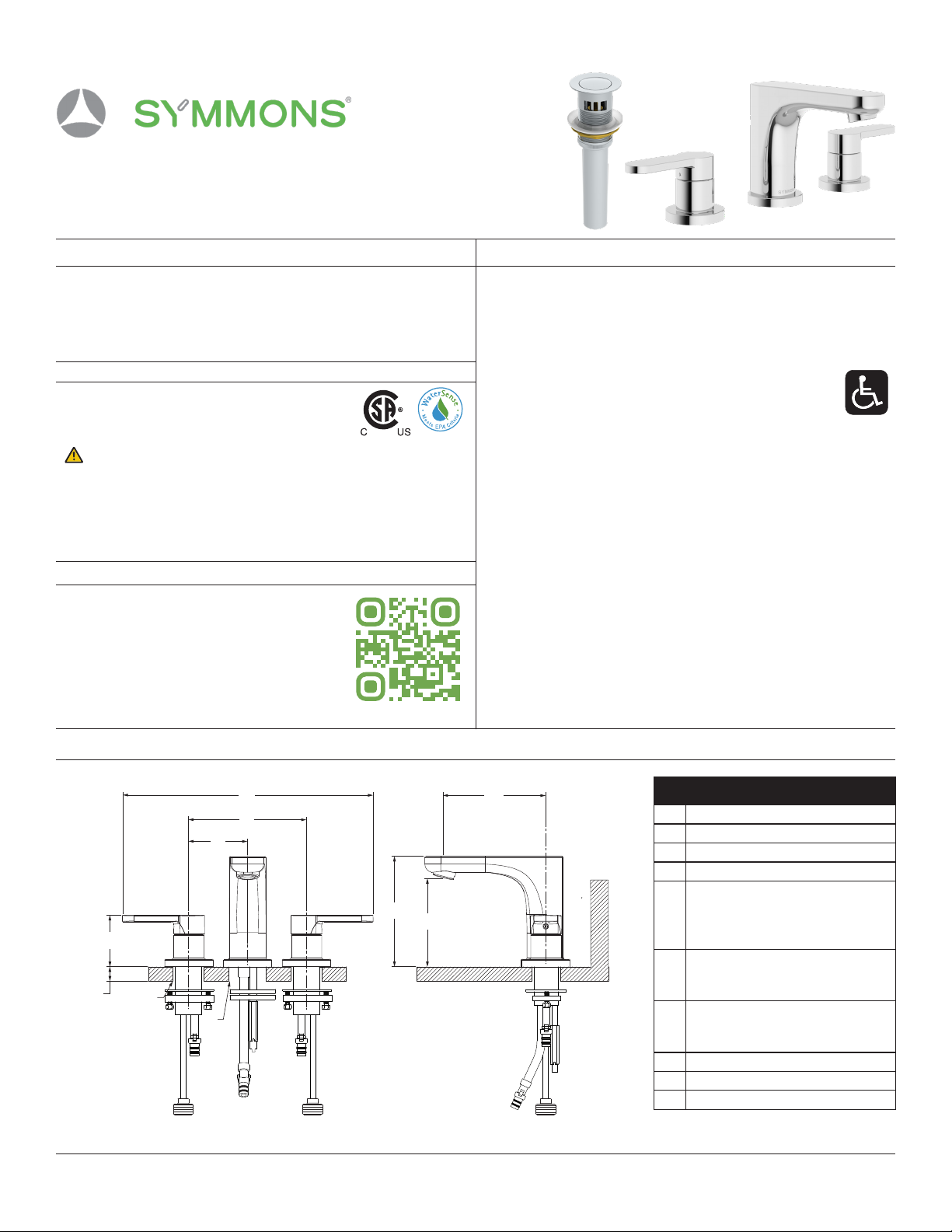

Numéros de modèle
Robinet de salle de bain évasé à deux poignées
Manuel d'utilisation et d'entretien
SLW6712
Le robinet de salle de bain évasé à deux poignées présente une
conguration de xation de 8-16 po et comprend des cartouches
en céramique, des raccords d'entrée IPS de 1/2 po, un ensemble
de drainage pop-up poussoir et un aérateur standard de 1,0gpm
(3,8L/min). Le robinet est fait de laiton, au ni chrome
poli standard.
Spécifications
SLW6712
Robinet de salle de bain évasé à deux poignées avec un
ensemble de drainage Push Pop
Dimensions
Mesures
A 13-1/2 po, 343 mm
B 8 po, 203 mm
C 4 po, 102 mm
D (2x) 2-1/8 po, 54 mm
E
Épaisseur de
référence du comptoir
Min. 5/8 po, 16 mm
Max. 1-3/8 po, 35 mm
F
(2x) Taille du trou
Min. Ø 1-1/4 po, 32 mm
Max. Ø 1-1/2 po, 38 mm
G
Taille du trou
Min. Ø 1-3/8 po, 35 mm
Max. Ø 1-5/8 po, 41 mm
H4-5/16 po, 110 mm
J4-5/8 po, 117 mm
K3-5/8po, 92 mm
Remarque: Les dimensions sont sujettes à changer sans préavis.
Conformité
-ASME A112.18.1/CSA B125.1
-NSF/ANSI/CAN 61: Q<1, NSF/ANSI 372
-WaterSense 1.0 gpm Certied by
CSA Group
AA
KK
JJ
BB
HH
EE
DD
FF
GG
CC
Identity™
ATTENTION: Ce produit peut vous exposer à des
produits chimiques, y compris le plomb, qui est connu
à l'État de Californie pour provoquer un cancer, des
malformations congénitales ou d'autres dommages
reproductifs. Pour plus d'informations, rendez-vous sur
www.p65warnings.ca.gov.
Garantie limitée - à l’acheteur original
dans les installations du
consommateur/résidentiel.
10 Ans - pour les installations
commerciales/industriel. Se reporter au
www.symmons.com/warranty pour
l’information complète concernant
la garantie.
Garantie

10
*Remarque: Juxtaposer le -STN au numéro de pièce pour
le ni Nickel satiné.
Pièces de rechange
Article Description Numéro
de pièce
AEnsemble de vidanges PUSH
POP RL324*
B
C
Assemblage
Vis de pression RL-287*
F
Trousse de l'aérateur (2,2)
Trousse de l'aérateur (1,5)
Trousse de l'aérateur(1,0)
Trousse de ot laminaire (2,2)
Trousse de ot laminaire (1,5)
Trousse de ot laminaire (1,0)
Trousse de ot laminaire (0,5)
Résistant au vandalisme (2,2)
Résistant au vandalisme (1,5)
Résistant au vandalisme (1,0)
Résistant au vandalisme (0,5)
LN-15*
FLR-110-1.5*
FLR-110-1.0*
RL-019-2.2*
RL-019-1.5*
RL-019-1.0*
RL-019*
RL-315-2.2*
RL-315-1.5*
RL-315-1.0*
RL-315-0.5*
H Cartouche d'eau chaude RL-075
I Cartouche d'eau froide RL-076
L
M
O
Quincaillerie pour la xation,
Bec RL-123
R
S
U
Pièces de montage, Corps
de vanne RL-211
Outils requis
Clef ajustable
Clef Allen (3/32 po)
Mastic de plombier
Ruban de plombier
PLUMBER
PUTTY
Liste des pièces
T
C
A
DE
F
G
J
L
MN
K
O
U
Q
R
S
P
H
I
B
En cas de remplacement d'un ancien robinet, s'assurer que
l'alimentation en eau est COUPÉE avant de l'enlever, puis
OUVRIR le robinet pour faire retomber la pression de l'eau.
NE pas utiliser de pâte à joint ou de joint de letage sur
l’ensemble de vidange, ou tout composant leté en plastique.

11
Installation
N
2) Insérez les corps de vanne (N) à
travers les trous de l'évier.
3) Installez la rondelle (R) et l'écrou de
montage (S) au corps de vanne (N).
Fixez avec des vis (U).
1
N
R
S
U
4) Insérez le corps du bec (D) à travers
le trou de l'évier. Fixez la rondelle en
caoutchouc (L) et la rondelle en métal
(M) à la tige letée sur le corps du bec.
Fixez avec l'écrou de montage (O).
L
1
D
2
M
3
O
5) Branchez les boyaux (T) au bec et aux
conduites d'alimentation en eau du
corps de vanne (K et P).
1
T
1
11
K
P
6) À l'aide d'une clé, enlez les conduites
d'alimentation sur les raccords
d'entrée IPS (Q) et aux vannes de
fermeture. NE PAS visser trop fort.
1
1
2
3
4
Q
7) Allumez l'approvisionnement en eau.
Enlevez l'aérateur (F) et rincez les
conduites de tout débris. Vérier pour
déceler les fuites.
1) Installation de Push Pop: Insérer
le corps de drain (L) dans l'ouver-
ture de drain. D'en bas, serrez
l'écrou de verrouillage (O) avec le
joint (m) et la rondelle (n) pour brill-
er. Serrez le noix de queue (Y) avec
une laveuse (X) pour xer le tuyau
de queue (Q).
NE PAS trop serrer.
1
2
3
Plumbers Putty L
Q
X
N
Y
O
M

Symmons Industries, Inc. ■31 Brooks Drive ■Braintree, MA 02184 ■Téléphone: (800)796-6667 ■ Télécopieur: [phone]
Copyright © 2022 Symmons Industries, Inc. ■symmons.com ■[email protected] ■ZV-3206 REV E ■ 082322
Entretien
1) Couper l'alimentation en eau chaude.
Desserrer et enlever la vis de pression
de la poignée (C) et la poignée (B).
2
C
B
1
3) Retirer et inspecter la cartouche
(H et/ou I) an de détecter la
présence de débris. Remplacer
la cartouche au besoin.
4) Installer la cartouche en exécutant les
étapes 1 et 2 en ordre inverse.
H I
Symptôme Cause Solution
Le ni est tâché. Les éléments présents dans l'eau
peuvent causer des tâches sur le ni.
Nettoyer la zone avec un chiffon doux
en employant de l'eau et du détergent
doux ou un nettoyant non abrasif et
rincer rapidement à l'eau.
Tableau de résolution des problèmes
2) Retirer la rosace (E) et l'écrou (G).
2
E
1
G
