System Build 7923414COM User manual

7923414COM
24" WALL CABINET
- Unit can tip over causing severe injury or death.
- Anchor unit to stud in wall (if instructed to).
- Do Not allow children to climb on unit.
- Put heavy items on lower shelves or drawers.
B347923414COM0
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
WARNING
For the latest information on SystemBuild products
follow us at Ameriwood Home
Tube
You
Date of Purchase ___ / ___ / ___
Lot Number:
Do Not Return This Product!
Contact our customer service team for help first.
Call: 1-866-452-4081 (toll free)
Monday-Friday 9am - 5pm CST
Visit: www.systembuild.com
Assembly Difficulty Meter
Easy Tough

Contact Us!
Helpful Hints
2
systembuild.com
Do NOT return this product!
Contact our friendly customer service team first for help.
Call us!
1-866-452-4081
Monday-Friday
9am - 5pm CST
Visit systembuild.com to view the
limited warranty valid in the U.S. and Canada.
Assembly Tips
- Open your item in the area you plan to keep it to avoid excessive heavy lifting.
- Identify, sort and count the parts before attempting assembly.
- Compression dowels are lightly tapped in with a hammer.
- Slides are labeled with a R (right) and L (left) for proper placement.
- Make sure to always face the point on the top of the Cam Lock towards the
outer edge.
- Use all the nails provided for the back panel and spread them out equally.
- Back panel must be used to make sure your unit is sturdy.
- Do NOT use harsh chemicals or abrasive cleaners on this item.
- Never push, pull, or drag your furniture.
Tube
You
Tube
You
PEOPLE NEEDED FOR ASSEMBLY: 1-2
ESTIMATED ASSEMBLY TIME: 1 HOUR

3
systembuild.com

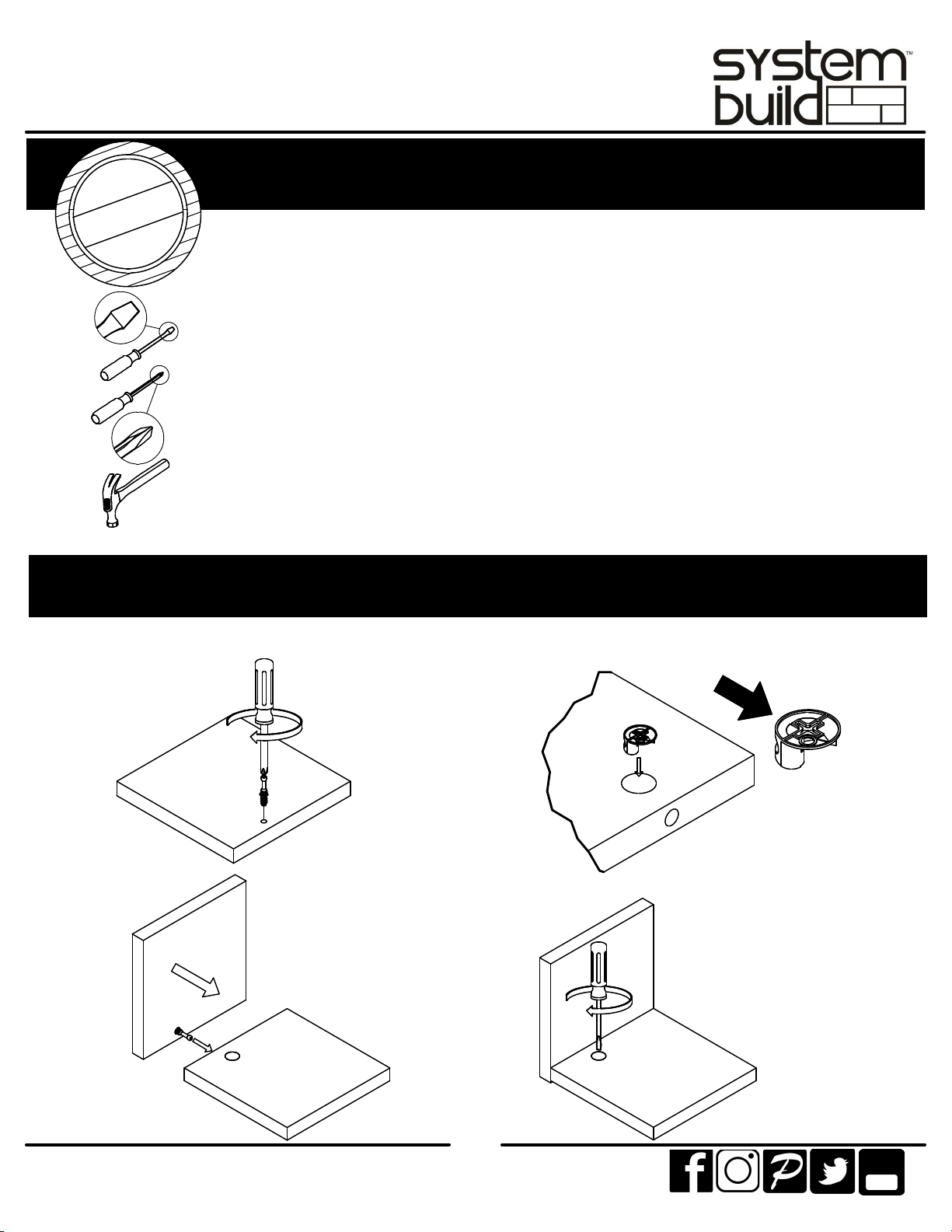

Before You Start
P
Quick
Tip
Assembly
P
P
P
Cam Lock Fastening System
This Cam Lock Fastening System will be used throughout the assembly process.
1
3
2
4
Tube
You
Read through each step carefully and follow the proper order
Separate and count all your parts and hardware
Give yourself enough room for the assembly process
Have the following tools: Flat Head Screwdriver, #2 Phillips Head
Screwdriver and Hammer
Caution: If using a power drill or power screwdriver for screwing,
please be aware to slow down and stop when screw is tight.
Failure to do so may result in stripping the screw.
P

4
systembuild.com
Board Identification
Not actual size
Tube
You
This piece is paperboard construction.
it is not made from wood, but is
required for the assembly of your unit.
left panel
37366056012
right panel
37366056022
bottom
37366056041
top
37366056031
back rail
37366000070
adjustable shelf
37366056050 2 doors
37923414060
back panel
K73665600
wall hanger
37366000080
AB
CD
EF
I
GH

5
systembuild.com

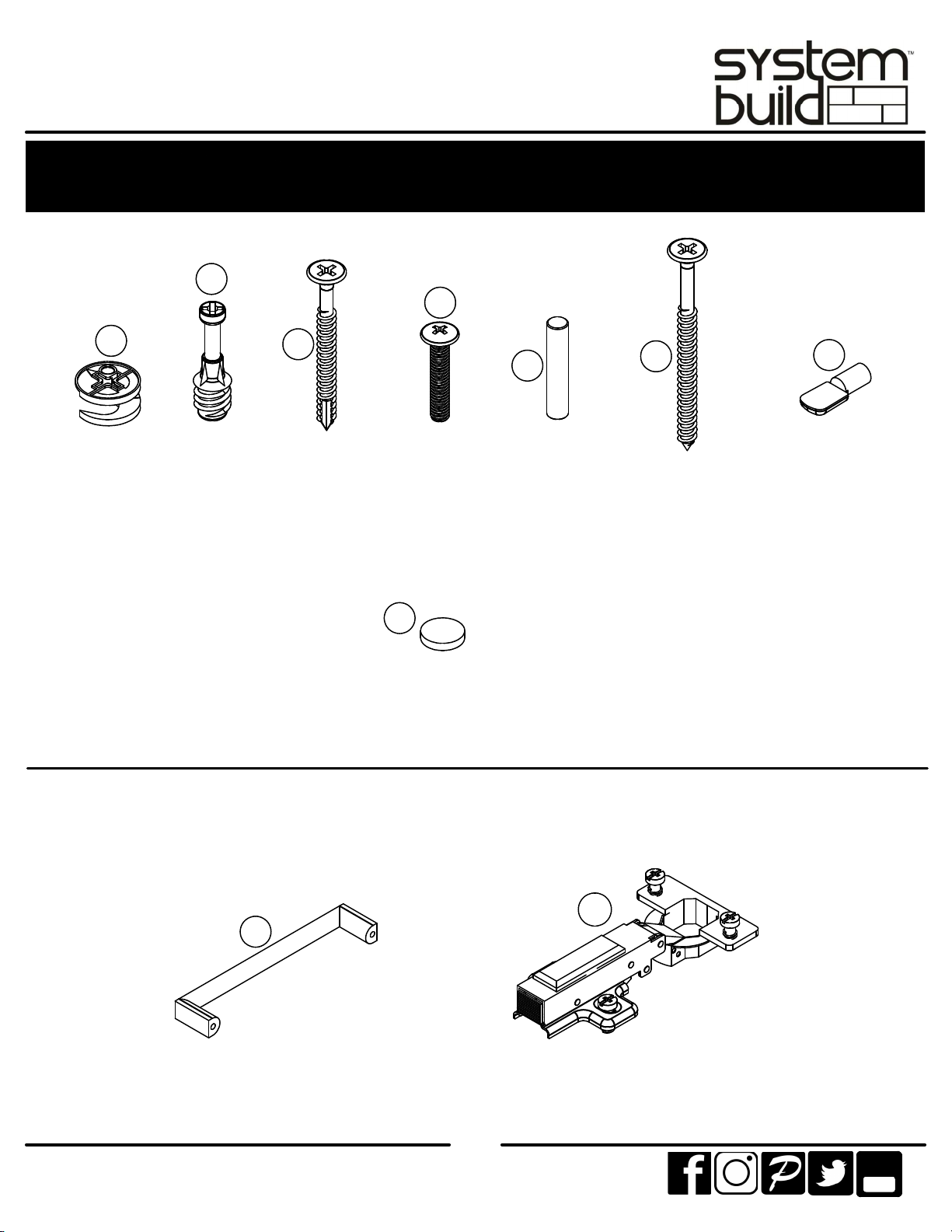

Part List
Not Actual Size
Tube
You
(x10)
#A22620
cam lock
1
(x10)
#A22610
cam bolt
2
(x3)
#A13430
1-3/4"
flat head
(x4)
#A17400
machine
screw
(x4)
#A80250
shelf
support
3
4
8
(x4)
#A89210
rubber bumper
(x2)
#A50395
pull
10
(x4)
#A65700
hinge
(x2)
#A21500
steel pin
(x2)
#A13800
2-1/4" screw
56
9
7

6
systembuild.com

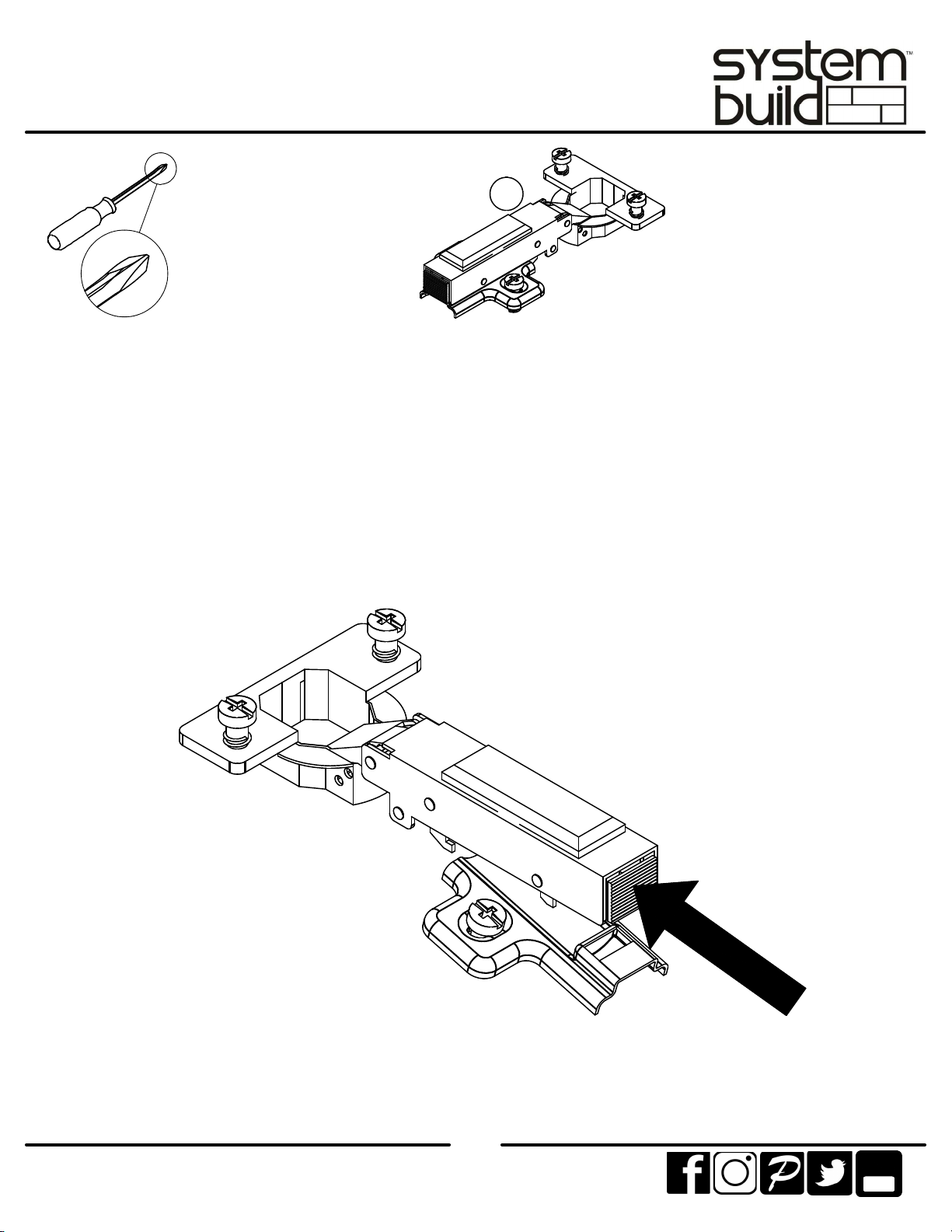

STEP1
Tube
You
* raw edges are shaded
Separate hinges by depressing end of hinge and removing the hinge plate from the hinge arm.
(x4)
#A65700
13
hinge arm
brazo de la bisagra
bras de la charniére
hinge plate
placa de la bisagra
plaque de charnière
Press to release hinge plate.
Presione para lanzar la placa
de la bisagra.
Pressez pour dégager la
plaque de charmière

7
systembuild.com
STEP2
Tube
You
2
(x10)
#A22610
A
B
13
(x4)
#A65700
2
2
13

8
systembuild.com

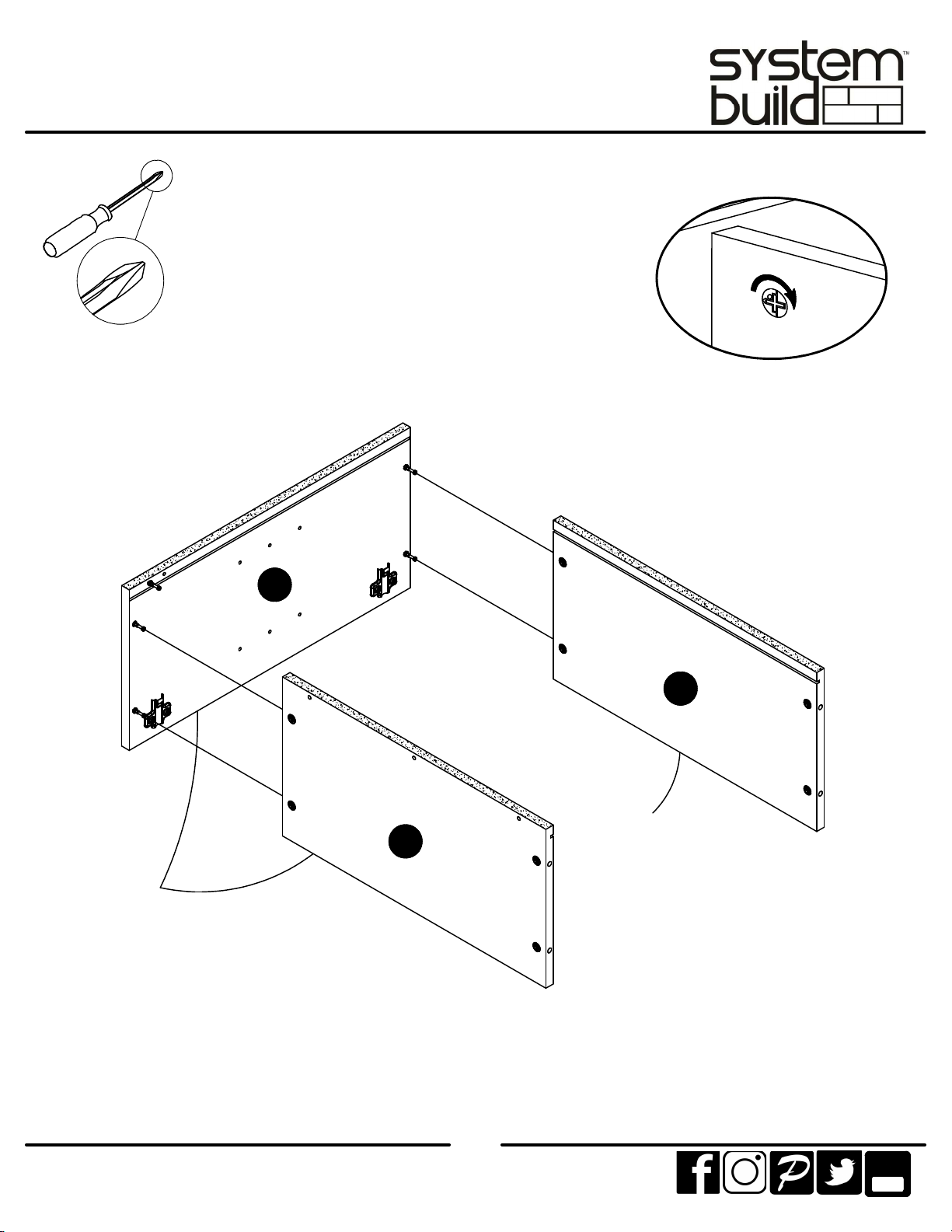

STEP3
Tube
You
1
5
(x10)
#A22620
(x2)
#A21500
D
G
C
1
1
5
5
Proper orientation of CAM LOCK
Tip
Assembly
Quick

9
systembuild.com
STEP4
finished edge
finished edge
* raw edges are shaded
Tube
You
C
A
D
UNLOCKLOCK

10
systembuild.com

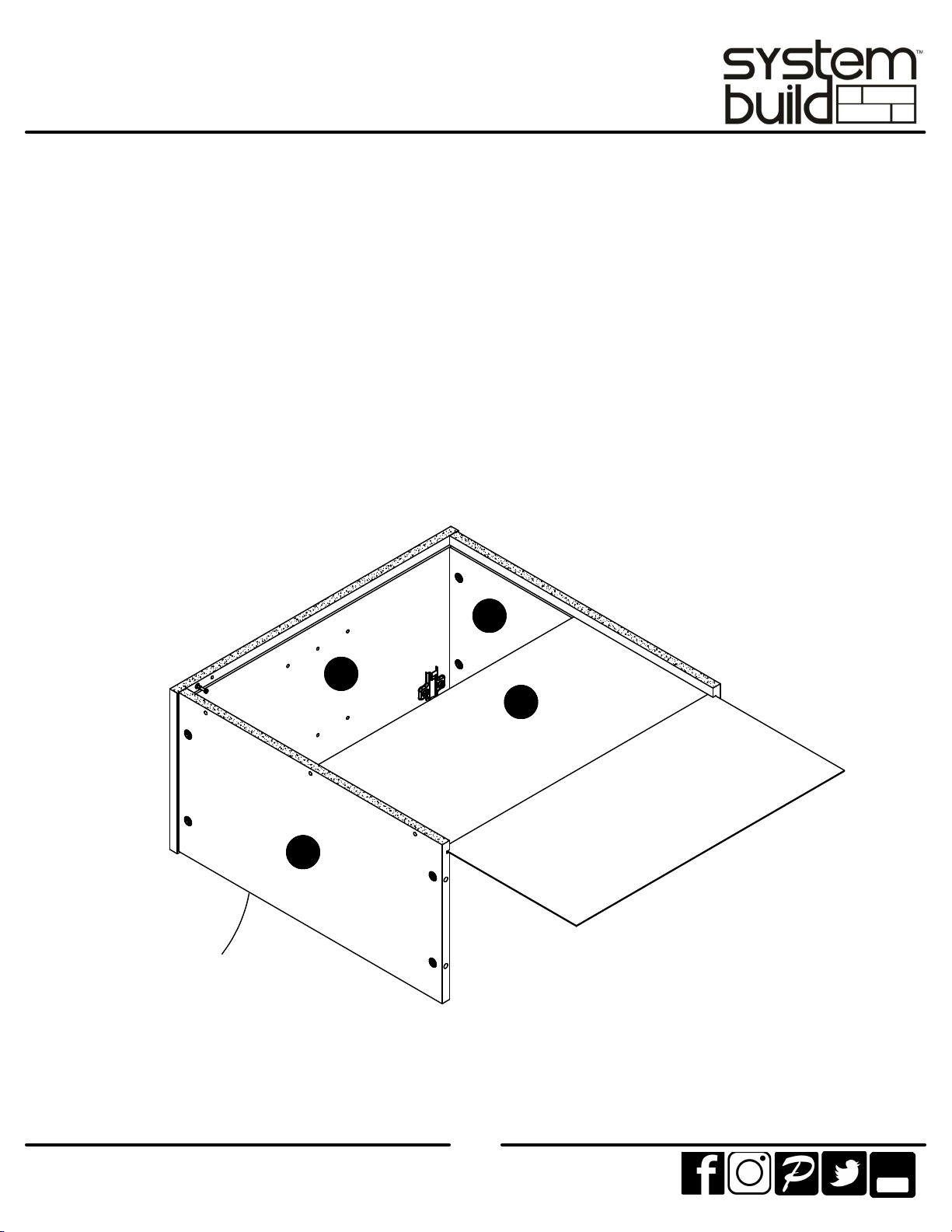

STEP5
Be sure the back panel inserts into the grooves.
back panel
raw surface
I
A
D
C
finished edge
* raw edges are shaded
Tube
You

11
systembuild.com
STEP6
* raw edges are shaded
G
C
A
D
B
back panel
UNLOCKLOCK
Tube
You

12
systembuild.com
STEP7
Tube
You
(x3)
#A13430 (x4)
#A80250
7
3
7
3
3
3
B
A
C
D
E

13
systembuild.com
STEP8
x 2
(x4)
#A65700
1
4
Tube
You
F
10
10
(x4)
#A89210
8
8
8
9
4
(x4)
#A17400
(x2)
#A50395
F
F
9
9
4
4
4
4
Refer back to Step 1.
Re-attach the hinges.
hook
1) Position hinges onto hinge plates.
2) Be sure the front hooks catch the hinge
plates first.
3) Press hinges against hinge plates until
they snap together.

14
systembuild.com

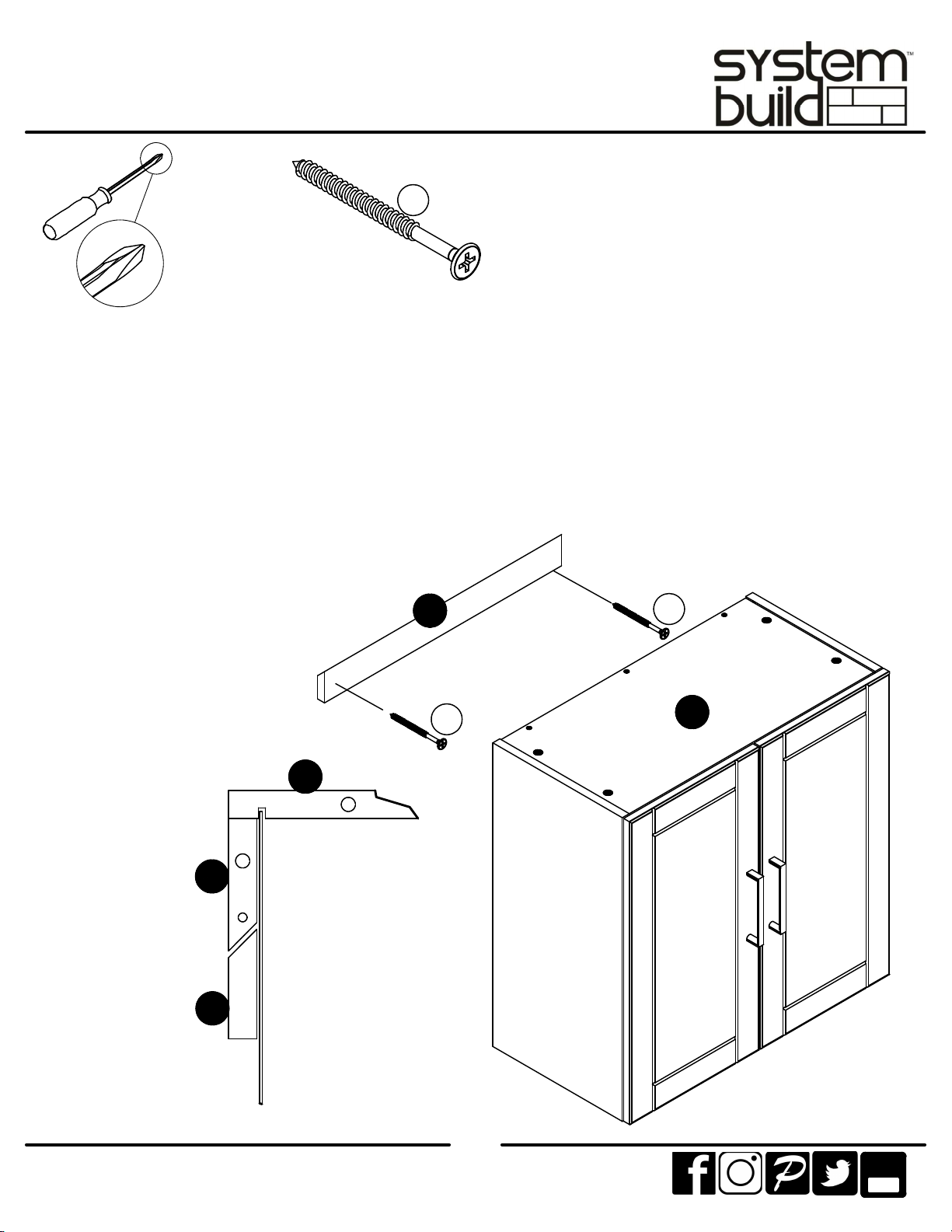

STEP9
Tube
You
With the assistance of another person, locate and mark the studs in the wall that the cabinet will be
mounted to. Mark the location of the studs with a pencil.
Position the wall hanger (H) on the wall and mark the locations of the studs on the back rail. Drill two 3
16" diameter holes in the wall hanger (H) at the stud
locations. Using a level, attach the wall hanger (H) to the wall with two screws (11) as shown. It is
important that the wall hanger is mounted to a minimum
of at least two studs. With the help of another person, place the assembled component onto the wall
hanger (H) so the two beveled edges on the back rail
(G) and wall hanger (H) mate together.
6
(x2)
#A13800
Wall to be mounted to.
6
6
H
H
G
C
C

15
systembuild.com

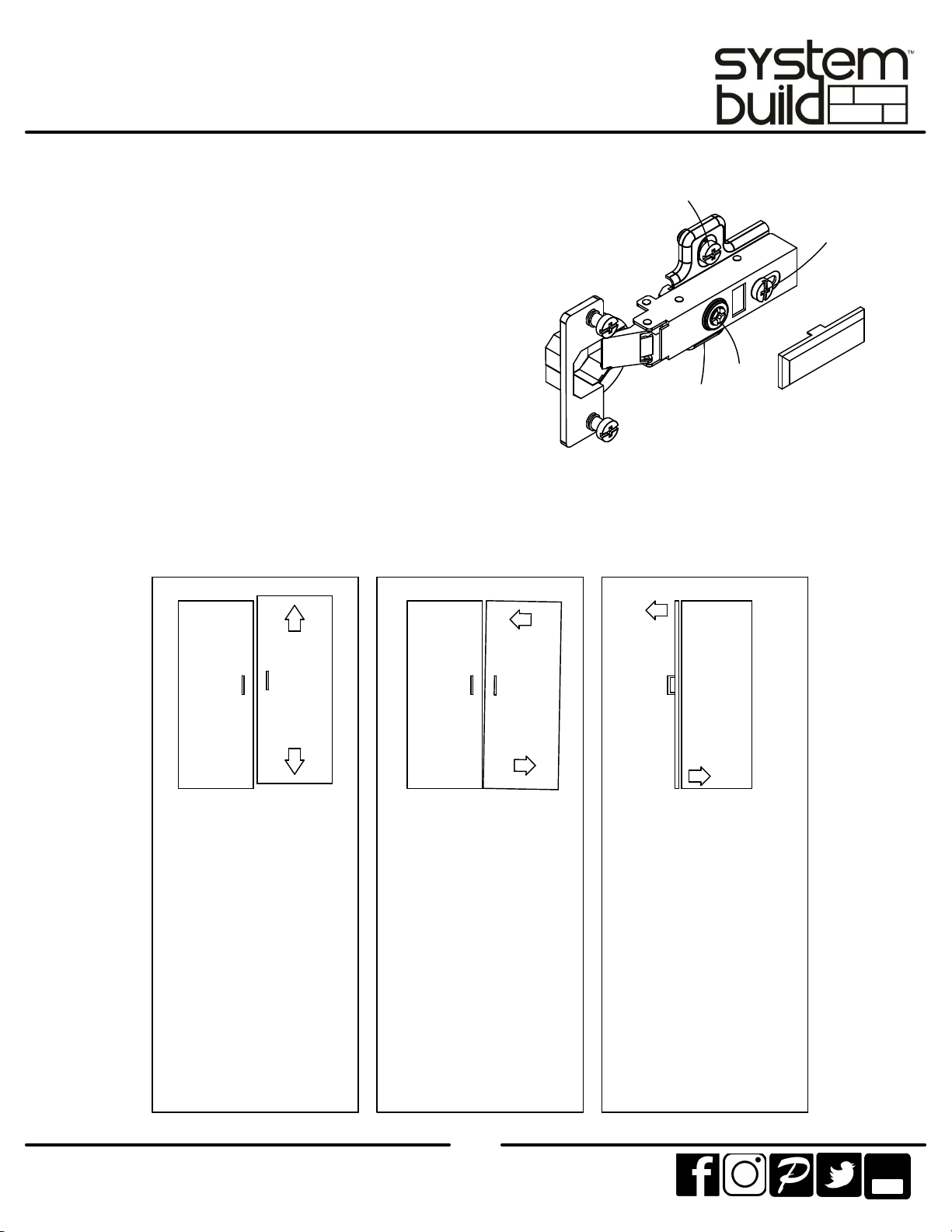

STEP10
Loosen screw C
Adjust door.
Tighten screw C
*side view
Suelte el tornillo C
Acomode la puerta.
Ajuste el tornillo C
*la vista lateral
Défaites le vis C
Ajustez la porte.
Serrez le vis C
*le côté envisagent
Loosen screw C
Turn screw B to
move door.
Tighten screw C
Suelte el tornillo C
Dé vuelta el tornillo B
para mover la puerta.
Ajuste el tornillo C
Défaites le vis C
Le vis du tour B
déplacer la porte.
Serrez le vis C
Loosen screw A
Adjust door.
Tighten screw A
Suelte el tornillo A
Acomode la puerta.
Ajuste el tornillo A
Défaites le vis A
Ajustez la porte.
Serrez le vis A
To adjust the doors, remove the cover on the
back of the hinge arm to expose the two
adjusting screws.
To adjust the doors up and down, loosen the
hinge plate screws. Move the door the direction
needed and retighten the screws on the hinge
plates.
To adjust the doors sideways, turn the large
adjustment screw on the hinge arm clockwise or
counter clockwise, depending on the sideway
direction needed. The small adjustment screw
needs to be loosen or tightened in conjunction
with the larger screw
.
hinge cover
pry off / press on
A
B
C
Tube
You
A

16
systembuild.com
Tube
You
Maximum Loads
Certificate of Conformity
1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual.
2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).
3. This product is distributed by: Dorel Home Furnishings, Inc.
410 East First Street South
Wright City, MO 63390
636-745-3351
4. Site of Manufacture: Tiffin OH
5. See front page of instruction manual for date of manufacture.
30 lbs
13.6 kg
This unit has been designed to support the maximum loads shown. Exceeding these load limits
could cause sagging, instability, product collapse, and/or serious injury.
0 lbs.
0 kg.
35 lbs.
15.8 kg.

17
systembuild.com
Register your product to receive the following:
* New trend details - sneak peek on what's new
* Surveys - have a voice within our community
* Exclusive deals and discount codes
* Quick and easy replacement part service
To register your product, visit systembuild.com
Visit your local retailer's website, rate your purchased
product and leave us some feedback!
We would like to extend a big "Thank You" to all of
our customers for taking the time to assemble this
Systembuild product, and to give us your valuable
feedback.
Tube
You

18
systembuild.com
Tube
You
Cubierta Delantera
Este libro de instrucciones contiene información IMPORTANTE de seguridad. Por favor lea y manténgalo
para referencia en el futuro.
No Regrese este producto! Comuniquese con nuestro amistoso equipo de servicio al cliente para obtener
ayuda.
Llamenos al: 1-866-452-4081 (Gratis) Lunes - Viernes 9am - 5pm CST
Visitar: www.systembuild.com
PRECAUCION
Este mueble puede volcarse y causar graves heridas y/o muerte.
Anclar el mueble a un poste de madera en la pared (si esto se requiere).
No Permita que los niños monten el mueble.
Mantenga los artículos más pesados en los cajones de abajo.
Consejos Útiles (página 2)
- Abra su artículo en el área donde usted planea utilizarlo para evitar levantar y moverlo menos
- Identificar, ordenar y contar las piezas antes de intentar ensamblar
- Las clavijas de compresión se golpean con un martillo
- Las diapositivas están marcadas con una R (derecha) y L (izquierda) para la colocación correcta
- Asegúrese de que siempre este el punto locaizado en la parte superior de bloqueador de leva
este volteadohacia borde exterior
- Utilizar todos los clavos para el panel de atras y distribuirlos por igual
- El panel de atras debe utilizarse para asegurarse de que la unidad quede fija y firme
- No use quimicas fuertes ni limpiadores abrasivos en este articulo
- Nunca empuje, tire ni arrastre los muebles
Antes de Que Empieces (página 3)
-Lea cuidadosamente cada paso y siga el orden correcto
-Separar y contar todas sus piezas y hardware
-Dése suficiente espacio para el proceso de ensamble
-Tenga las siguientes herramientas: destornillador de cabeza plana, #2 cabeza Phillips
Destornillador y martillo
-Precaución: Si usa un taladro electrónico o un destornillador eléctrico para atornillar, por favor asegúrese
que deje de atornillar cuando el tonillos este apretado. Fallar hacer esto puede causar barrer el tornillo.
Sistema de fijar el bloqueo de leva (página 3)
Esta sistema de fijar el bloqueo de leva sera usado en todo el proceso ensamble.
Página 6
Separe las bisagras presionando el extremo de la bisagra y quitando la placa de la bisagra del brazo de la
bisagra.
Español

19
systembuild.com
Página 10
Esté seguro que el panel trasero entre en los surcos.
Página 13
1) coloque las bisagras cobre placas de la bisagra.
2) esté seguro el retén delantero de los ganchos de las placas de la bisagra primero.
3) presione las bisagras contra las placas de la bisagra hasta que se encajen a presión juntas.
Página 14
Con la ayuda de otra persona, localice y marque los montantes en la pared a que el armario se montará.
Marque la situación de los montantes con un lápiz. Posicione
la percha de la pared (H) en la pared y marca las situaciones de los montantes en la barra de la parte de
atrás. Taladre dos 3
16" diámetro agujerea en la percha de la
pared (H) a las situaciones del montante. Usando un nivel, ate la percha de la pared (H) a la pared con
dos tornillos (11) como mostrado. Es importante que la percha
de la pared se monte a un mínimo de por lo menos dos montantes. Con la ayuda de otra persona, ponga
el componente congregado hacia la percha de la pared (H)
para que los dos bordes biselados en la barra de la parte de atrás (G) y percha de la pared (H) dé jaque
mate a juntos
Página 15
Para ajustar las puertas, retire la cubierta de la parte posterior del brazo de la bisagra para exponer los
dos tornillos de ajuste.
Para ajustar las puertas hacia arriba y hacia abajo, afloje los tornillos de la placa de bisagra. Mueva la
puerta hacia la dirección necesaria y vuelva a apretar los tornillos de las placas de bisagra.
Para ajustar las puertas de lado, gire el tornillo de ajuste grande en el brazo de la bisagra en el sentido de
las agujas del reloj o en sentido contrario, dependiendo de la dirección lateral necesaria. El tornillo de
ajuste pequeño necesita aflojarse o apretarse en conjunción con el tornillo más grande.
Página 16
CARGA MAXIMA
Esta unidad ha sido diseñada para soportar la carga máxima anotada. El exceder estos límites puede
causar inestabilidad, colapsarse y/o causar serias lesiones.
ADVERTENCIA: Riesgo de lesiones a las personas - no coloque un televisor sobre muebles. Este mueble
no está aprobado para su uso con un televisor.
Español
Tube
You

20
systembuild.com
Tube
You
Español
Página 17
Registre su producto para recibir lo siguiente:
* Detalles de nuevas tendencias - Vistazo a lo nuevo
* Encuestas - alec su voz entre su comunidad
* Códigos de ofertas y descuentos exclusivos
* Fácil y rápido servicio de partes de remplace
Para registrar su producto, visite systembuild.com
Clasificasión de 5 estrellas
Visite el sitio web de su tienda local, califique su comprado
y denos sus comentarios!
Nos gustaría enviar un gran "Agradecimiento" a todos nuestros clientes por tomarse el tiempo de
ensamblar este producto de Systembuild, y por darnos sus valiosos comentarios.
Gracias
Couverture Avant
CE LIVRET D'INSTRUCTION CONTIENT DES INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ. VEUILLEZ
LIRE ET GARDER POUR UNE RÉFÉRENCE FUTURE
Ne retournez pas ce produit! Contactez notre équipe de service à la clientèle amicale d'abord pour
obtenir de l'aide.
Appelez-nous: 1-866-452-4081 (sans frais) du Lundi au Vendredi de 9h à 17h Heure Centrale
Visitez: www.systembuild.com
ATTENTION
Le meuble peut basculer et causer des blessures graves ou la mort.
Ancrer le meuble à une planche murale dans le mur (si indiqué).
Ne laissez pas les enfants grimper sur le meuble.
Placez les articles lourds sur les étagères ou dans les tiroirs inférieurs.
Astuces Utiles (page 2)
-Ouvrez votre article dans la zone que vous prévoyez de le garder pour moins de levage lourd
-Identifier, trier et compter les pièces avant d'essayer d'assembler
-Les goujons de compression sont taraudés avec un Marteau
-Les glissières sont marquées d'un R (droit) et d'un L (gauche) pour un bon placement
-Assurez-vous toujours de faire face la pointe situé sur le haut de la Serrure de Came vers le bord
extérieur
Français
