D200-301-00 I56-4224-004Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
≤ M4
50-60 mm
107 mm
+=
246 g
(66 g)
132 g
48 g
-30°C
40°C
B501RF 32 mm
104 mm
62 mm
BESCHREIBUNG
Der Funkmelder 22051E-RF ist ein batteriebetriebenes HF-Gerät für den Einsatz
mit dem Funk-Gateway M200G-RF. Es beinhaltet einen drahtlosen Sender/
Empfänger und wird über ein adressierbares Brandmeldesystem betrieben. (mit
Einsatz eines kompatiblen, proprietären Kommunikationsprotokolls).
Es handelt sich um einen Optischen Rauchmelder. Der Melder wird in dem
Funkmeldersockel B501RF installiert.
Dieses Gerät entspricht den Richtlinien EN 54-25 und EN 54-7. Es erfüllt die
Anforderungen der 2014/53/EU hinsichtlich der Konformität mit der RED
Richtlinie.
TECHNISCHE DATEN
Betriebsspannung: max. 3,3 V DC
Ruhestrom: bei 3 V: 120 µA (typisch in normalem Betriebsmodus)
Max. Strom rote LED: 4 mA
Resynchronisierungsdauer: 35 s (Höchstdauer bis zu normaler HF-
Kommunikation nach Einschalten des Geräts)
Batterien: 4 X Duracell Ultra123 oder Panasonic Industrial 123
Lebensdauer der Batterien: 4 Jahre bei 25oC
Funkfrequenz: 865-870 MHz;
HF-Ausgangsleistung: 14 dBm (max.)
Reichweite: 500 m (typisch im Freien)
Relative Feuchtigkeit: 10% bis 93% (nicht kondensierend)
INSTALLATION
Dieses Gerät und alle angeschlossenen Anlagen müssen im Einklang mit allen
sachbezogenen Normen und Vorschriften installiert werden.
Abbildung 1 zeigt die Montage des Sockels B501RF.
Der Abstand zwischen den Funksystemkomponenten muss mindestens
1 m betragen
Abbildung 2 zeigt die Installation des Melders im Sockel.
Entnahmesicherung
Der Sockel verfügt über eine Einrichtung, die das Entfernen des Melders
ohne den Gebrauch eines Werkzeugs verhindert, wenn sie aktiviert ist. Siehe
Abbildungen 3a und 3b für Details.
Warnung bei Entfernen des Melders - Bei Entfernen des Melders aus dem
Sockel geht über das Gateway eine Störungsmeldung an die Brandmeldeanlage.
Abbildung 4 zeigt die Batterieinstallation und die Position der Adressdrehschalter.
Wichtig
Die Batterien erst zum Zeitpunkt der Inbetriebnahme einsetzen
Warnung
Bei längerem Einsatz bei Temperaturen von unter -20°C kann sich die
Lebensdauer der Batterien beträchtlich verringern (bis zu 30% und mehr)
Die Vorsichtsmaßnahmen des Herstellers hinsichtlich des Gebrauchs
und die Anforderungen an die Entsorgung sind zu beachten
Mischen Sie keine Batterien verschiedener Hersteller
EINSTELLEN DER ADRESSE
Die Ringbusadresse durch Drehen der beiden Drehschalter auf der Unterseite
des Melders einstellen (siehe Abbildung 4). Dazu einen Schraubendreher
verwenden, um die Rädchen bis zur gewünschten Adresse zu drehen. Das
Gerät entspricht einer Ringbusadresse auf der Ringbusleitung. Wählen Sie
eine Adresse zwischen 01 und 159. (Anmerkung: Die Anzahl der verfügbaren
Adressen hängt von der Ausbaustufe der Zentrale ab. Für weitere diesbezügliche
Informationen ist die Dokumentation der Brandmeldeanlage zu Rate zu ziehen).
PROGRAMMIERUNG
Um die Netzwerkparameter auf den HF-Melder zu laden, sind das HF-Gateway
und der HF-Melder miteinander zu verbinden. Zum Zeitpunkt der Installation
verbindet sich das HF-Gateway mit den eingeschalteten HF-Netzwerkgeräten
und programmiert diese mit den Netzwerkinformationen, soweit dies notwendig
ist. Der Melder synchronisiert sich mit den anderen verbundenen Geräten,
wenn das HF-Netzwerk durch das Gateway hergestellt wurde. (Für weitere
Informationen bitte die Funkprogrammierung- und -inbetriebnahmeanleitung
beachten - D200-306-00.)
ANMERKUNG: Nicht mehr als eine Schnittstelle gleichzeitig verwenden,
um die Geräte in Ihrer Umgebung zu kongurieren.
22051E-RF
FUNK OPTISCHER RAUCHMELDER
INSTALLATIONS-UNDWARTUNGSANLEITUNG
Abbildung 1: B501RF Montage
Abbildung 2: Installation des Melders im Sockel
Abbildung 3a: Aktivierung der Entnahmesicherung
KUNSTSTOFFHEBEL
AN DER PUNKTIERTEN LINIE
DURCH BIEGEN ZUM MITTELPUNKT
DES SOCKELS HIN ABKNICKEN
Abbildung 3b: Entfernen des Melders aus dem Meldersockel
EINEN SCHMALEN SCHRAUBENDREHER VERWENDEN, UM
DAS KUNSTSTOFFTEIL IN PFEILRICHTUNG ZU DRÜCKEN
DIE MARKIERUNG
AM MELDER MIT
DER WÖLBUNG
AUF DEM SOCKEL
AUSRICHTEN UND
IM UHRZEIGERSINN
DREHEN
WÖLBUNG
MARKIERUNG
AM MELDER
DEUTSCH

D200-301-00 I56-4224-004Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy

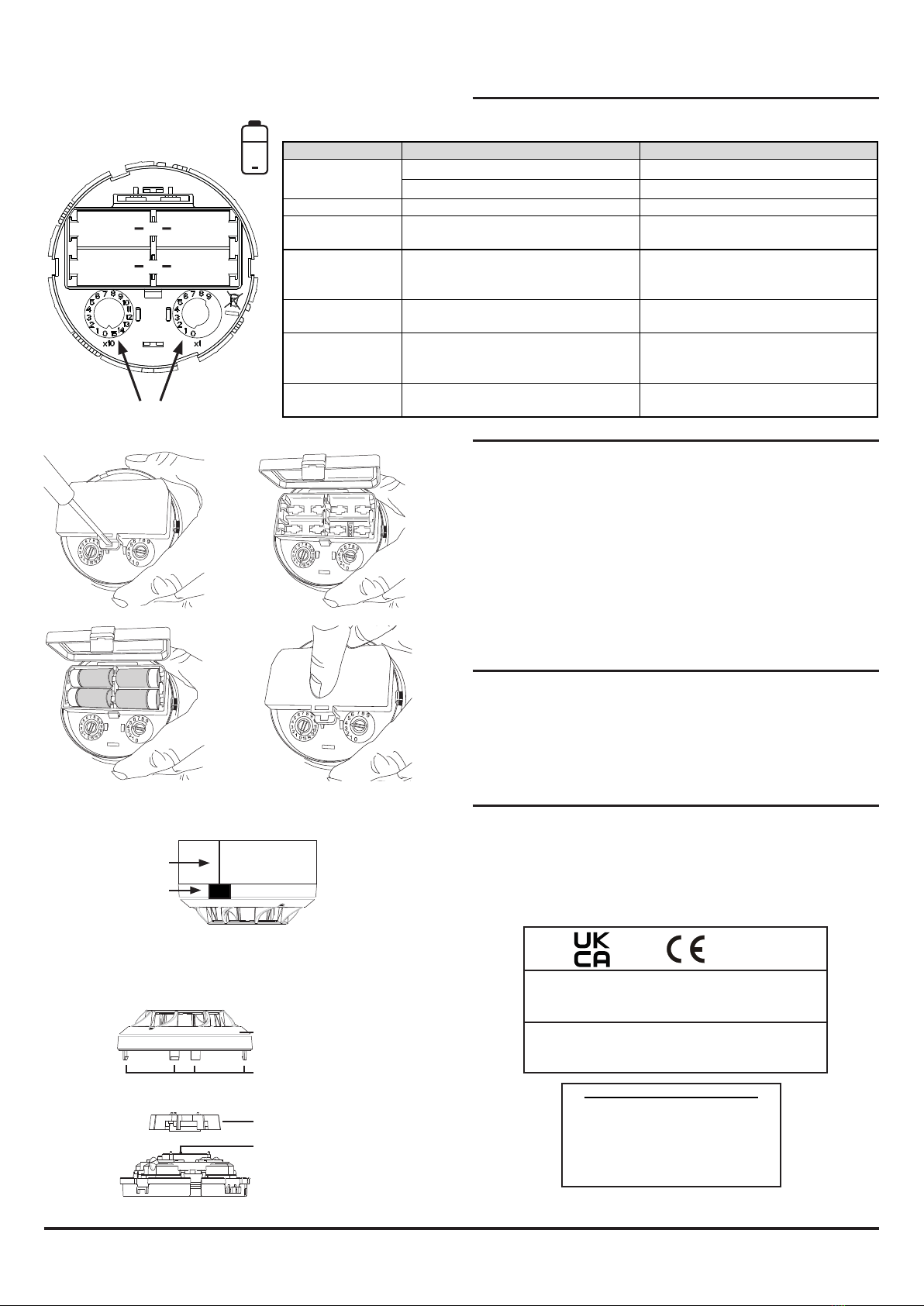

LED-ANZEIGEN UND FEHLERBESCHREIBUNG
Der Funkmelder hat zwei LED-Anzeigen, die den Gerätestatus anzeigen.
4c
POLARITÄT
BEACHTEN
4a
Abbildung 4: Batterieinstallation
und Adressdrehschalter
TEST
Magnettest
Die schmale Kante am Meldersockel suchen und den Magneten (M02-04-00)
wie in Abbildung 5 gezeigt positionieren. Als Unterstützung für das richtige
Positionieren blinken die LED-Anzeigen für eine Sekunde grünes Licht, wenn
der Alarm aktiviert wird. Das Gerät schaltet alle Zeitverzögerungen und Filter
für 10 Minuten ab. Nach diesem Zeitraum schaltet das Gerät wieder in den
normalen Modus.
Rauchtest
Rauch oder ein synthetisches Rauchspray benutzen, um den Sensor mit einer
kontrollierten Menge an Rauch gemäß den lokalen Anwendungsrichtlinien
auszulösen. Der Melder sollte innerhalb von 30 Sekunden über das Gateway
einen Alarm an die Brandmelderzentrale senden.
Nach dem Test die Alarmmeldung an der Brandmeldezentrale zurücksetzen.
REINIGUNG
Eine feine Bürste, einen Staubsauber und /oder saubere Druckluft benutzen,
um Staub und Ablagerungen von der Melderö󰀨nung, . Abbildung 6 zeigt, wie die
Abdeckungen entfernt werden.
Pfeile auf dem Kunststo󰀨 zeigen an, wie die Teile positioniert werden müssen,
um die Abdeckung und die Luftführung wieder einzusetzen.
Anmerkung
Bitte immer alle 4 Batterien auf einmal ersetzen
EINSCHRÄNKUNGEN DER RAUCHMELDER
Diese Rauchmelder funktionieren nur, wenn sie korrekt an eine kompatible
Brandmelderzentrale angeschlossen werden. Rauchmelder haben
Betriebseinschränkungen. Sie können kein Feuer erkennen, wenn der Rauch nicht
den Melder erreicht und können außerdem unterschiedlich auf die verschiedenen
Raucharten reagieren. Bei der Auswahl und Anbringung von Brandmeldern die
Umgebungsbedingungen beachten.
Rauchmelder halten nicht ewig. Wir empfehlen einen Austausch nach 10 Jahren.
Abbildung 5: Position des Testmagneten
MARKIERUNG AM
MELDERSOCKEL
TESTMAGNET
Abbildung 6: Reinigung des Melders
MELDERABDECKUNG
PLÄTTCHEN FÜR
DAS ENTFERNEN
DER ABDECKUNG
MELDERÖFFNUNG
ABDECKUNG UND BLENDE
ÖFFNUNGOPTISCHER
MELDER
++
++
12
34
4b
4d
ADRESSDREHSCHALTER
+
Status‐LEDsMelder
Melder‐StatusLED‐StatusBedeutung
Einschaltinitialisierung
(keineStörung)
Langer,grünerImpulsGerätistnichtinstalliert(Werkseinstellung)
3‐malgrünesBlinkenGerätistinstalliert
FehlerGelbesBlinkenalle1SekundeGeräthateineinterneStörung
Nichtinstalliert Rot/grünesDoppelblinkenalle14Sekunden
(odernurgrün,wenndieKommunikationläuft).
DasGerätisteingeschaltetundbereitfürdie
Programmierung.
SynchronisierungGrün/gelbesDoppelblinkenalle14Sekunden
(odernurgrün,wenndieKommunikationläuft).
DasGerätisteingeschaltet,programmiertund
versucht,dasHF‐Netzwerkzufinden/sichdamit
zuverbinden.
NormalPanelgesteuert;kannaufrotON,grünesBlinken
oderOFFgestelltwerden.
DieHF‐Kommunikationisteingerichtet,das
Gerätarbeiteteinwandfrei.
NichtinBetrieb
(Schwachstrommodus)Gelb/grünesDoppelblinkenalle14Sekunden
DasinstallierteHF‐NetzwerkistimStandby‐
Modus.Diesgeschieht,wenndasGateway
ausgeschaltetist.
MagnettestGrünerImpulsfür1Sekunde,wennder
TestmagnetdeninternenSchalteraktiviert.
DasGerätsignalisiertAlarm,alleVerzögerungen
werdenfür10Minutenabgeschaltet.


Angemeldete Patente
EN 54-25: 2008 / AC: 2010 / AC: 2012
Komponenten, die Hochfrequenz-Verbindungen nutzen
EN 54-7: 2018
Rauchmelder für den Einsatz in Brandmeldeanlagen in Gebäuden
Honeywell Products and Solutions Sàrl
(Trading as System Sensor Europe)
Zone d’activités La Pièce 16
CH-1180 ROLLE, Switzerland
Vereinfachte EU-Konformitätserklärung
Hiermit erklärt Honeywell Products and Solutions
Sàrl, dass der Funkanlagentyp 22051E-RF der
Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung
ist unter folgender Internetadresse verfügbar:
https://www.systemsettoreurope.com/products/
category/wireless-re-systems/
0333 16
DOP-IRF-021
0359 22

D200-301-00 I56-4224-004
≤ M4
50-60 mm
107 mm
+=
246 g
(66 g)
132 g
48 g
-30°C
40°C
B501RF 32 mm
104 mm
62 mm
Honeywell Building Technologies, Building 5 Carlton Park, King Edward Avenue, Narborough, Leicester LE19 3EQ
DESCRIPTION
The 22051E-RF radio sensor is a battery operated RF device designed for
use with the M200G-RF radio gateway. It contains a wireless transceiver
and runs on an addressable re system (using a compatible proprietary
communication protocol).
It is an optical smoke sensor.
The sensor plugs into the B501RF wireless sensor base.
This device conforms to EN 54-25 and EN 54-7. It complies with the
requirements of 2014/53/EU for conformance with the RED directive.
SPECIFICATIONS
Supply Voltage: 3.3 V Direct Current max.
Standby Current: @ 3V: 120 µA (typical in normal operating mode)
Red LED Current Max: 4 mA
Re-sync time: 35 s (max time to normal RF communication
from device power on)
Batteries: 4 X Duracell Ultra123 or Panasonic Industrial 123
Battery Life: 4 years @ 25oC
Radio Frequency: 865-870 MHz;
RF output power: 14 dBm (max)
Range: 500 m (typ. in free air)
Relative Humidity: 10% to 93% (non-condensing)
INSTALLATION
This equipment and any associated work must be installed in accordance
with all relevant codes and regulations.
Figure 1 details the installation of the B501RF base.
Spacing between radio system devices must be a minimum of 1 m
Figure 2 details attaching the sensor head to the base.
Anti-Tamper Features
The base includes a feature that, when activated, prevents removal of the
sensor from the base without the use of a tool. See Figures 3a and 3b for
details on this.
Head Removal Warning - An alert message is signalled to the CIE via the
Gateway when a head is removed from its base.
Figure 4 details the battery installation and the location of the rotary
address switches.
Important
Batteries should only be installed at the time of commissioning
Warning
Using these battery products for long periods at temperatures below
-20°C can reduce the battery life considerably (by up to 30% or more)
Observe the battery manufacturer’s precautions for use and
requirements for disposal
Do not mix batteries from dierent manufacturers
SETTING THE ADDRESS
Set the loop address by turning the two rotary decade switches on the
underside of the sensor (see gure 4), using a screwdriver to rotate the
wheels to the desired address. The device will take one sensor address
on the loop. Select a number between 01 and 159 (Note: The number of
addresses available will be dependent on panel capability, check the panel
documentation for information on this).
PROGRAMMING
To load network parameters into the RF sensor, it is necessary to link the RF
gateway and the RF sensor in a conguration operation. At commissioning
time, with the RF network devices powered on, the RF gateway will
connect and programme them with network information as necessary. The
RF sensor then synchronises with its other associated devices as the RF
mesh network is created by the gateway. (For further information, see the
Radio Programming and Commissioning Manual - ref. D200-306-00.)
NOTE: Do not run more than one interface at a time to commission
devices in an area.
22051E-RF
WIRELESS OPTICAL SMOKE SENSOR
INSTALLATIONANDMAINTENANCEINSTRUCTIONS
E N G L I S H
Figure 1: B501RF Mounting
Figure 2: Attaching Sensor Head to Base
Figure 3a: Activation of Tamper Resist Feature
PLASTICLEVER BREAK TAB AT DOTTED LINE BY
TWISTING TOWARDS CENTRE OF
BASE
Figure 3b: Removing Sensor Head From Base
USEASMALL-BLADEDSCREWDRIVERTOPUSH
PLASTIC IN THE DIRECTION OF THE ARROW
LINE UP MARK ON
SENSOR HEAD
WITH BULGE ON
BASE AND TURN
CLOCKWISE
BULGE
MARK ON
SENSOR HEAD

D200-301-00 I56-4224-004
Honeywell Building Technologies, Building 5 Carlton Park, King Edward Avenue, Narborough, Leicester LE19 3EQ
LED INDICATORS AND FAULT DESCRIPTION
The radio sensor has two LED indicators that show the status of the device.
4c
NOTE POLARITY
4a
Figure 4: Battery Installation and
Rotary Address Switches
TESTING
Magnet Test
Position the magnet (M02-04-00) as shown in Figure 5, after identifying the
straight line ridge on the sensor base. To aid positioning, the sensor LEDs
will turn on green for 1s when the alarm switch activates. The device will
turn o󰀨 all delays and lters for 10 minutes. After this period, the device
returns to its normal mode.
Smoke Testing
Using smoke, or a synthetic smoke aerosol, subject the sensor to controlled
amounts of smoke in accordance with local codes of practice. The sensor
should signal an alarm to the CIE via the Gateway within 30 seconds.
Following testing, reset the alarm indication at the CIE (re panel).
CLEANING
Use a ne brush, vacuum cleaner and/or clean, compressed air to remove
dust and debris from the sensing chamber and sensing chamber cover as
required. Figure 6 shows how to remove the covers.
Arrows on the plastic indicate the positioning when replacing the chamber
cover and air guide.
Note
When replacing batteries, all 4 will need to be replaced
LIMITATIONS OF SMOKE SENSORS
These smoke sensors will only work when connected to a compatible
control panel. Smoke detectors have operating limitations. They will not
sense res where smoke does not reach the sensor, and may respond
di󰀨erently to varying types of smoke. Consideration must be given to the
environment when selecting and siting re sensors.
Smoke sensors cannot last forever, and we recommend replacement after
10 years.
Figure 5: Test Magnet Position
MARK ON BASE
TESTMAGNET
Figure 6: Cleaning the Sensor
SENSOR COVER
COVERREMOVAL
TABS
SENSING CHAMBER
COVERANDSCREEN
OPTICALSENSING
CHAMBER
++
++
12
34
4b
4d
ROTARY ADDRESS SWITCHES
+
Sensor Status LEDs
Sensor Status LED State Meaning
Power-on initialisation
(no fault)
Long Green pulse Device is un-commissioned
(factory default)
3 Green blinks Device is commissioned
Fault Blink Amber every 1s. Device has an internal trouble
Un-commissioned Red/Green double-blink every 14s
(or just Green when communicating).
Device is powered and is waiting to be
programmed.
Sync Green/Amber double-blink every 14s
(or just Green when communicating).
Device is powered, programmed and
trying to find/join the RF network.
Normal Controlled by panel; can be set to Red
ON, periodic blink Red or OFF.
RF communications is established;
device is working properly.
Idle (low power mode) Amber/Green double-blink every 14s Commissioned RF network is in standby;
used when the gateway is powered off.
Magnet test 1s green pulse when test magnet
activates the internal switch.
Device signals Alarm, all delays are
removed for 10 minutes.
EN 54-25: 2008 / AC: 2010 / AC: 2012
Components using radio links
EN 54-7: 2018 Smoke detectors
Honeywell Products and Solutions Sàrl
(Trading as System Sensor Europe)
Zone d’activités La Pièce 16
CH-1180 ROLLE, Switzerland
Patents Pending
EU Declaration of Conformity
Hereby, Honeywell Products and Solutions Sàrl
declares that the radio equipment type 22051E-RF
is in compliance with directive 2014/53/EU
The full text of the EU DoC is available at the
following internet address:
https://www.systemsensoreurope.com/products/
category/wireless-re-systems/
0333 16
DOP-IRF-021
0359 22

D200-301-00 I56-4224-004Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
≤ M4
50-60 mm
107 mm
+=
246 g
(66 g)
132 g
48 g
-30°C
40°C
B501RF 32 mm
104 mm
62 mm
DESCRIZIONE
Il sensore 22051E-RF è un dispositivo a radiofrequenza alimentato a
batteria, progettato per essere impiegato con il gateway radio M200G-
RF. Contiene un ricetrasmettitore e viene integrato in un sistema
antincendio indirizzabile tramite un protocollo di comunicazione
proprietario.
L’unità è un sensore di fumo ottico e va ssato al so󰀩tto tramite la base
B501RF.
Il dispositivo è a norma EN 54-25 e EN 54-7, e rispetta i requisiti dello
standard 2014/53/EU in conformità alla Direttiva RED.
SPECIFICHE TECNICHE
Tensione di alimentazione: 3,3 V CC max.
Corrente di standby: 120 µA a 3 V CC (tipica in modo di
funzionamento normale)
Corrente LED rosso: 4 mA max.
Tempo di risincronizzazione: 35 s (tempo max dall’accensione del dispositivo alla
normale comunicazione RF quando la rete è attiva)
Batterie: 4 Duracell Ultra 123 o Panasonic Industrial 123
Durata delle batterie: 4 anni a 25oC
Frequenza radio: 865-870 MHz;
Potenza di uscita RF: 14 dBm (max)
Portata: 500 m (tipico in aria libera)
Umidità relativa: dal 10% al 93% (senza condensa)
INSTALLAZIONE
L’installazione del presente dispositivo e di eventuali impianti associati
deve essere eseguita in conformità ai codici e i regolamenti pertinenti.
Nella gura 1 è illustrata in dettaglio l’installazione della base B501RF.
La distanza tra i dispositivi di un sistema radio deve essere di
almeno 1 metro.
Nella gura 2 è illustrato in dettaglio il montaggio del sensore sulla base.
Funzioni antimanomissione
La base è dotata di un dispositivo antimanomissione che, una volta
attivato, impedisce la rimozione del sensore senza l’impiego di un
utensile. Vedere le gure 3a e 3b per altre informazioni.
Avviso di rimozione del sensore - Un messaggio di avviso viene
trasmesso al pannello di controllo tramite il gateway quando un
sensore viene rimosso dalla base.
Nella gura 4 sono illustrati l’alloggiamento delle batterie e i selettori
rotanti.
Importante - Installare le batterie esclusivamente al momento
della messa in esercizio.
Attenzione - L’uso di prodotti a batteria a temperature inferiori
a -20°C per periodi prolungati può ridurre considerevolmente la
durata delle batterie (no al 30% o più).
Rispettare le avvertenze del produttore delle batterie in merito al
loro impiego e smaltimento.
Non mischiare batterie di produttori diversi
IMPOSTAZIONE DELL’INDIRIZZO
Per impostare l’indirizzo, usare i due selettori rotanti situati sul lato
inferiore del sensore (vedere gura 4) ruotandoli servendosi di un
cacciavite in modo da comporre l’indirizzo desiderato. Il dispositivo
radio occupa l’indirizzo di un sensore cablato sulla linea. Selezionare
un numero tra 01 e 159 (Nota: il numero di indirizzi a disposizione
dipende dal pannello di controllo. Consultare la documentazione del
pannello per ulteriori informazioni).
PROGRAMMAZIONE
Per congurare un sensore radio, è necessario seguire una procedura
di programmazione (congurazione) che coinvolge anche il gateway:
una volta programmato con i dati della rete, il gateway è in grado di
congurare tutti i dispositivi radio ad esso associati, già installati nella
loro posizione denitiva. (Per ulteriori informazioni, consultare il Manuale
di messa in esercizio e programmazione radio - rif. D200-306-00.)
22051E-RF
ISTRUZIONI DI INSTALLAZIONE E MANUTENZIONE
PERSENSORERADIODIFUMOFOTOELETTRONICO
Figura 1: Montaggio B501RF
Figura 2: Montaggio del sensore sulla base
Figura 3a: Attivazione della funzione antimanomissione
LINGUETTADIPLASTICA
ROMPERE LA LINGUETTA IN
CORRISPONDENZADELLALINEA
TRATTEGGIATATORCENDOLAIN
DIREZIONE DEL CENTRO DELLA
BASE
Figura 3b: Rimozione del sensore dalla base
con funzione antimanomissione attivata
USAREUNCACCIAVITEATAGLIOPERSPINGERELALINGUETTA
ANTIMANOMISSIONE IN DIREZIONE DELLA FRECCIA
INSERIRE IL SENSORE
ALLINEANDO IL
RIFERIMENTO
SULLA CALOTTA
ALL’ALLOGGIAMENTO
DEL MAGNETE SULLA
BASE,QUINDIRUOTARE
IN SENSO ORARIO
ALLOGGIAMENTO
DEL MAGNETE
RIFERIMENTO
SULLA
CALOTTA
ITALIANO

D200-301-00 I56-4224-004Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
NOTA: Non eseguire in contemporanea più di una procedura di
congurazione alla volta.
STATO DEI LED E INDICAZIONE DEGLI ERRORI
Il sensore radio è dotato di due LED che indicano lo stato del dispositivo.
4c
FAREATTENZIONE
ALLE POLARITÀ
4a
Figura 4: Installazione delle batterie
e selettori rotanti di indirizzo
VERIFICHE
Test magnete
Avvicinare il magnete (M02-04-00) come illustrato in gura 5, dopo avere
identicato il riferimento sulla base. Per capire quando la posizione
del magnete è corretta, i LED del sensore s’illuminano in verde per 1
secondo ad attivazione avvenuta . Il dispositivo modica l’algoritmo di
rivelazione incendio, disattivando i ritardi e i ltri per 10 minuti. Al termine
di tale periodo, il sensore ritorna alla modalità normale.
Test fumo
Usando fumo o aerosol esporre il sensore a quantità controllate di
fumo in conformità ai regolamenti locali. Il sensore deve segnalare un
allarme al pannello di controllo tramite il gateway entro 30 secondi.
PULIZIA
Usare un pennello sottile, un aspirapolvere e/o aria compressa per
rimuovere la polvere e lo sporco dalla camera di rivelazione e dal
coperchio copri-camera. La gura 6 mostra come rimuovere i vari
elementi.
Le frecce sulla plastica indicano il corretto posizionamento del copri-
camera.
NOTA
In caso di sostituzione delle batterie,
sostituirle sempre tutte e quattro!
LIMITAZIONI DEI RIVELATORI DI FUMO
I sensori di fumo possono essere utilizzati soltanto quando collegati a
un pannello di controllo compatibile. I sensori di fumo hanno limiti di
rivelazione . Essi non rivelano la presenza di un incendio se il fumo non
li raggiunge, e possono reagire di󰀨erentemente a varie tipologie di fumo.
Al momento della scelta e della collocazione dei sensori antincendio
occorre tenere in considerazione le caratteristiche dell’ambiente in cui
verranno installati.
I rivelatori anti-incendio non durano indenitamente. Se ne consiglia la
sostituzione dopo 10 anni.
Figura 5: Posizione del magnete per il test
RIFERIMENTO
SULLA BASE
POSIZIONEDEL
MAGNETE PER
IL TEST
Figura 6: Pulizia del sensore
CALOTTA DEL
SENSORE
LINGUETTE DI
RITENUTA DELLA
CALOTTA
COPRI CAMERA
CAMERA DI
RIVELAZIONE
OTTICA
++
++
12
34
4b
4d
SELETTORI ROTANTI
+
Brevetti in corso


Stato del sensore e LED
Stato del sensore Stato del LED Significato
Accensione
(nessun guasto)
Lampeggio verde lungo Dispositivo non configurato
(impostazioni di fabbrica)
Tre lampeggi verdi Dispositivo configurato
Accensione (guasto) Luce ambra intermittente a intervalli di 1 secondo È stato rilevato un errore interno del
dispositivo
Non configurato Lampeggio rosso/verde a intervalli di 14 secondi
(impulso verde in caso di un messaggio ricevuto )
Il dispositivo è acceso ed è in attesa
essere configurato
Configurato Lampeggio verde/ambra a intervalli di 14 secondi
(impulso verde in caso di un messaggio ricevuto)
Il dispositivo è acceso, configurato e sta
tentando di connettersi alla rete radio
Normale (configurato e
connesso alla rete
radio)
I LED sono comandati dal pannello di controllo La rete radio e il dispositivo funzionano
correttamente
Disattivazione
temporanea (modalità
di risparmio energetico)
Lampeggio ambra/verde a intervalli di 14 secondi
La rete radio è momentaneamente
disattivata; modalità utilizzata quando il
gateway è spento
Test magnete Impulso verde di 1 secondo quando il magnete
attiva l'interruttore interno
Il dispositivo segnala un allarme

EN 54-25: 2008 / AC: 2010 / AC: 2012
Componenti che utilizzano collegamenti radio
EN 54-7: 2018
Sensore di fumo visibile per l’utilizzo in sistemi di rivelazione e
segnalazione d’incendio installati in edici
Honeywell Products and Solutions Sàrl
(Trading as System Sensor Europe)
Zone d’activités La Pièce 16
CH-1180 ROLLE, Switzerland
Dichiarazione di Conformità UE
Il fabbricante, Honeywell Products and Solutions Sàrl
dichiara che il tipo di apparecchiatura radio
22051E-RF è conforme alle Direttiva 2014/53/EU
Il testo completo della Dichiarazione di Conformità UE
è disponibile al seguente indirizzo Internet:
https://www.systemsensoreurope.com/products/
category/wireless-re-systems/
0333 16
DOP-IRF-021
0359 22

D200-301-00 I56-4224-004Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
≤ M4
50-60 mm
107 mm
+=
246 g
(66 g)
132 g
48 g
-30°C
40°C
B501RF 32 mm
104 mm
62 mm
DESCRIPCIÓN
El sensor 22051E-RF es un dispositivo vía radio diseñado para el uso
con la pasarela vía radio M200G-RF. Contiene un transceptor vía radio y
funciona en un sistema antiincendios direccionable (utilizando un protocolo
de comunicación compatible).
Se trata de un detector de humos óptico.
El sensor se conecta a la base vía radio B501RF.
Este dispositivo cumple las normas EN 54-25 y EN 54-7, y cumple con los
requisitos de 2014/53/EU, según la directiva de equipos radioeléctricos
(RED).
DATOS TÉCNICOS
Tensión de alimentación: 3,3 V corriente continua máx.
Corriente en reposo: a 3 V: 120 µA (típica en el modo de
funcionamiento normal)
Corriente máx LED rojo: 4 mA
Tiempo de resincronización: 35 s (tiempo máximo para establecer la
comunicación vía radio normal desde el
encendido del dispositivo)
Pilas: 4 X Duracell Ultra123 o Panasonic Industrial 123
Duración de las pilas: 4 años a 25oC
Radiofrecuencia: 865-870 MHz;
Potencia de salida vía radio: 14 dBm (máx)
Alcance: 500 m (valor al aire libre)
Humedad relativa: del 10% al 93% (sin condensación)
INSTALACIÓN
Este equipo, así como cualquier actividad asociada, se debe instalar
cumpliendo todas las normas y leyes relevantes.
La gura 1 ilustra la instalación de la base de B501RF.
El espacio entre varios dispositivos con sistema vía radio debe ser como
mínimo de 1 m
La gura 2 muestra la conexión de la cabeza del sensor a la base.
Características anti-manipulación
La base incluye una función que, cuando se activa, previene que se pueda
quitar el sensor de la base sin el uso de una herramienta. Consultar las
Figuras 3a y 3b para más detalles.
Aviso de extracción de la cabeza - Cuando una cabeza se quita de su
base, la central (CIE) recibe un mensaje de alerta mediante la pasarela.
La gura 4 muestra la instalación de la batería y la ubicación de los
selectores giratorios de dirección. Congurar la dirección del lazo antes de
instalar las baterías (ver sección siguiente).
Importante
Instalar las pilas sólo en el momento de la puesta en funcionamiento
Aviso
Usar estos productos a pilas durante largos períodos a
temperaturas inferiores a -20°C puede reducir considerablemente la
duración de las pilas (hasta el 30% o más)
Se deben cumplir las medidas de precaución indicadas por el
fabricante para el uso y eliminación del dispositivo
No mezcle pilas de diferentes fabricantes
CONFIGURACIÓN DE LA DIRECCIÓN
Congurar la dirección del lazo girando los dos interruptores giratorios situados
en la parte inferior del sensor (ver gura 4), utilizando un destornillador para
girar las ruedas en la dirección deseada. El dispositivo tomará una dirección
del sensor en el lazo. Seleccionar un número entre 01 y 159 (Nota: el número
de direcciones disponibles dependerá de la capacidad del panel; comprobar
la documentación del panel para más información).
PROGRAMACIÓN
Para cargar los parámetros de red en el sensor vía radio, es necesario
asociar la pasarela vía radio y el sensor vía radio. En el momento de la
puesta en funcionamiento, con los dispositivos de red vía radio activados,
la pasarela de vía radio programará los dispositvos con información de red
según sea necesario. A continuación, el sensor vía radio se sincronizará
con los demás dispositivos asociados mientras la pasarela crea la red en
malla (mesh) vía radio (para más información, consultar el Manual de
programación y puesta en funcionamiento vía radio.)
22051E-RF
SENSOR DE HUMOS ÓPTICO VÍA RADIO
INSTRUCCIONESDEINSTALACIÓNYMANTENIMIENTO
Figura 1: Montaje de B501RF
Figura 2: Conectar la cabeza del sensor a la base
Figura 3a: Activación de la función anti-manipulación
PALANCA DE PLÁSTICO ROMPER LA LENGÜETA EN LA
LÍNEA DE PUNTOS GIRÁNDOLA
HACIA EL CENTRO DE LA BASE
Figura 3b: Quitar la cabeza del sensor de la base
UTILIZAR UN DESTORNILLADOR DE PUNTA PEQUEÑA
PARA EMPUJAR EL PLÁSTICO EN DIRECCIÓN DE LA
FLECHA
ALINEAR LA MARCA
DE LA CABEZA DEL
SENSOR CON EL
SALIENTE DE LA
BASE Y GIRAR EN
EL SENTIDO DE LAS
AGUJAS DEL RELOJ
SALIENTE
MARCA EN
LA CABEZA
DEL SENSOR
ESPAÑOL

D200-301-00 I56-4224-004Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
NOTA: Congurar las interfaces una a una para poner en
funcionamiento los dispositivos en un área.
INDICADORES LED Y DESCRIPCIÓN DE AVERÍAS
El sensor vía radio cuenta con dos indicadores LED que muestran el
estado del dispositivo.
4c
TENER EN CUENTA
LOS POLOS
4a
Figura 4: Instalación de las pilas y
Selectores giratorios de dirección
PRUEBA
Prueba de imán
Colocar el imán (M02-04-00) como se muestra en la Figura 5, después de
identicar la línea recta en la base del sensor. Para ayudar a la correcta
ubicación del imán, los LEDs del sensor se pondrán verdes durante 1s
cuando se active el contacto de la alarma. El dispositivo desactivará todos
los retardos y ltros durante 10 minutos. Después de este período de
tiempo, el dispositivo vuelve a su modo normal.
Prueba de humo
Utilizando humo, o un aerosol de humo sintético, someter el sensor a
cantidades controladas de humo según los códigos de práctica locales.
El sensor debería señalar una alarma a la central mediante la pasarela en
30 segundos.
Tras la prueba, restablecer la indicación de la alarma en la central de incendios.
LIMPIEZA
Utilizar un cepillo no, un aspirador y/o aire comprimido limpio para eliminar
el polvo y los restos de la cámara del sensor y su tapa según se necesite.
La gura 6 muestra cómo quitar las tapas.
Las echas en el plástico indican la ubicación correcta de la tapa de la
cámara.
Nota: Cuando se sustituyan las pilas, será necesario cambiar las 4
LIMITACIONES DE LOS SENSORES DE HUMO
Estos sensores de humo sólo funcionarán cuando estén conectados a un
panel de control compatible. Los detectores de humo tienen limitaciones
de funcionamiento. No notarán el fuego si el humo no alcanza al sensor, y
pueden responder de forma diferente a diferentes tipos de humo. Se debe
tener en cuenta el ambiente al seleccionar y colocar sensores de fuego.
Los sensores de humo no duran para siempre. Recomendamos sustituirlos
cada 10 años.
Figura 5: Posición del imán de prueba
MARCA EN LA BASE
IMÁN DE PRUEBA
Figura 6: Limpieza del sensor
TAPA DEL SENSOR
LENGÜETAS
PARA QUITAR LA
TAPA
PANTALLA Y TAPA
DE LA CÁMARA DEL
SENSOR
CÁMARA DEL
SENSORÓPTICO
++
++
12
34
4b
4d
SELECTORES GIRATORIOS DE DIRECCIÓN
+
Indicaciónes de los LEDS
Estado del senso
r
Estado del LED Significado
Inicialización de
encendido
(ningún fallo)
Pulsación verde larga El dispositivo no está en funcionamiento
(valores por defecto)
3 luces verdes intermitentes El dispositivo está en funcionamiento
Error Luz intermitente ámbar cada 1s El dispositivo tiene un problema interno
No en
funcionamiento
Luz roja/verde doble intermitente cada 14 s
(o sólo verde en comunicación).
El dispositivo está encendido y en espera
de programación.
Sincronización Luz verde/ámbar doble intermitente cada 14 s
(o sólo verde en comunicación).
El dispositivo está encendido y
programado y está intentando
encontrar/conectarse con la red vía radio.
Normal
Controlado por el panel, se puede configurar en
rojo encendido, intermitencia periódica roja o
apagado.
Las comunicaciones vía radio se han
establecido; el dispositivo funciona
correctamente.
Inactivo (modo de
bajo consumo) Luz ámbar/verde doble intermitente cada 14 s
La red vía radio en funcionamiento está
en reposo; se utiliza cuando la pasarela
está apagada.
Prueba de imán Pulsación verde de 1 s cuando el imán de
prueba activa el interruptor interno.
Alarma de señales de dispositivos. Todos
los retardos se eliminan durante 10
minutos.

Patente pendiente
Declaración EU de conformidad
Por la presente, Honeywell Products and Solutions Sàrl
declara que el tipo de equipo radioeléctrico 22051E-RF
es conforme con la Directiva 2014/53/EU.
El texto completo de la declaración UE de conformidad
está disponible en la siguiente dirección de Internet:
https://www.systemsensoreurope.com/products/
category/wireless-re-systems/
EN 54-25: 2008 / AC: 2010 / AC: 2012
Componentes que utilizan conexiones vía radio
EN 54-7: 2018
detector de humos para el uso en sistemas de detección de incendios y alarmas de
incendios para edicios
Honeywell Products and Solutions Sàrl
(Trading as System Sensor Europe)
Zone d’activités La Pièce 16
CH-1180 ROLLE, Switzerland
0333 16
DOP-IRF-021
0359 22
