T4W PIK GUN BLACK User manual

PIK q GUN BLACK
BEDIENUNGSANLEITUNG
Ersatzteilliste
OPERATING INSTRUCTIONS
spare parts list
Art. no. 59314
Thoma • Tel./Fax: [phone] • [email protected] • www.t4w.eu
Art. no. 59314
Art. no. 59314
Thoma • Tel./Fax: [phone] • [email protected] • www.t4w.eu
INSTRUKCJA OBSŁUGI
Spis części

Thoma • Tel./Fax: [phone] • [email protected] • www.t4w.eu
3
PIK q GUN BLACK
Inhaltsübersicht
Betriebsanleitung ___________________________________ 5
Pflege und instandhaltung ___________________________ 5
Bitte beachten Sie folgende Sicherheitshinweise: _______ 6
Besondere Hinweise:________________________________ 7
Erklärung der Piktogramme:__________________________ 7
Technische Daten: __________________________________ 7
Content
Operating Instructions_______________________________ 8
Care and maintenance after use ______________________ 8
Safety instructions: _________________________________ 9
Special instructions ________________________________ 10
Explanation of the pictograms _______________________ 10
Technical Data:____________________________________ 11
EC Declaration ____________________________________ 12
Spis treści
Wykaz części _____________________________________ 14
Instrukcja obsługi __________________________________ 15
Eksploatacja i konserwacja _________________________ 15
Wskazówki: _______________________________________ 16
Objaśnienie piktogramów ___________________________ 17
Dane techniczne: __________________________________ 17
Certyfikat CE: _____________________________________ 18

Thoma • Tel./Fax: [phone] • [email protected] • www.t4w.eu
4
PIK q GUN BLACK

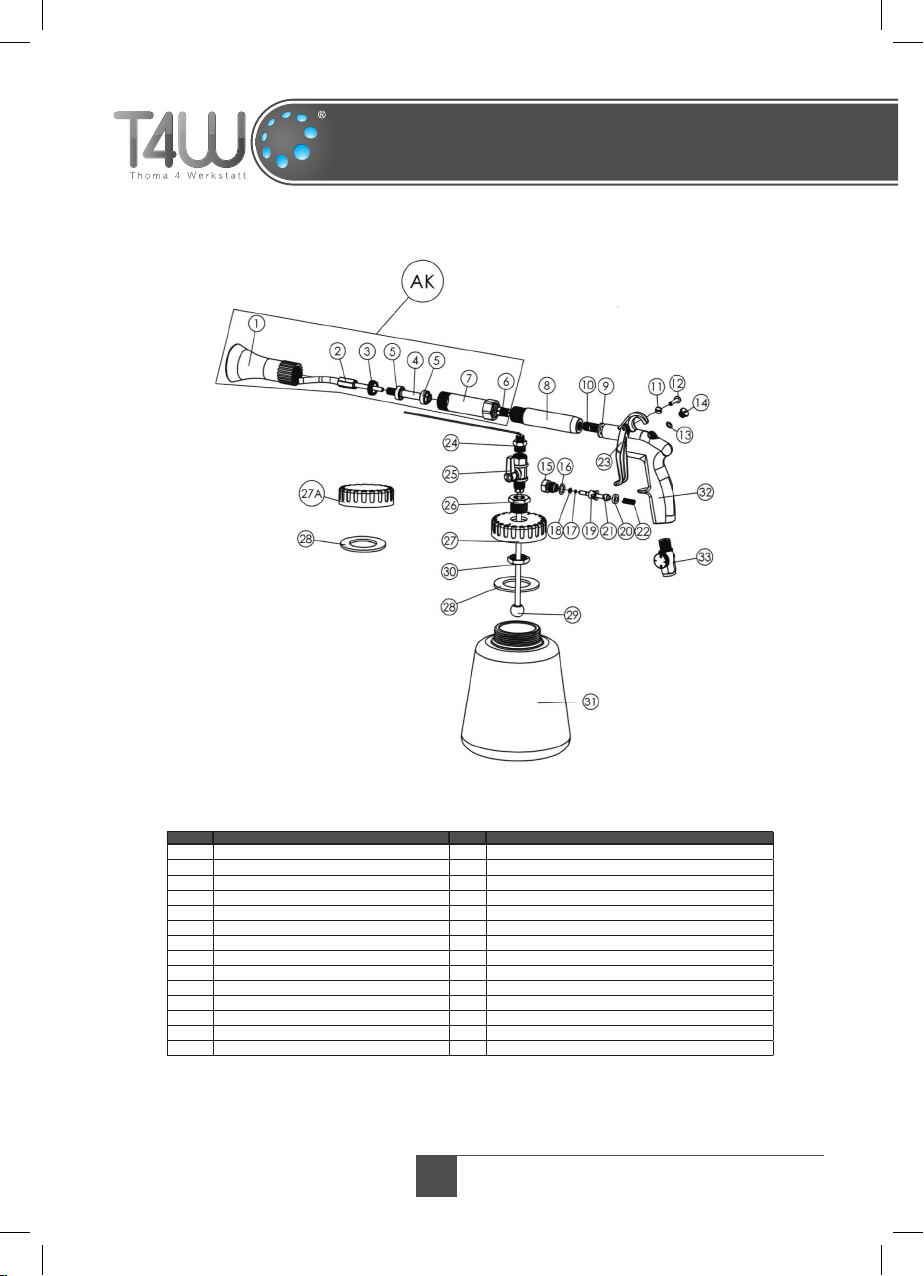

N° Descrlption / Beschreibung N° Descrlption / Beschreibung
1-7 Rotating motor compl./Drehmotor Kompl. 21 Valve stem/Druckstift
8 Connector/Stutzen 22 Spring/Feder
9Gasket/Dichtung 23 Trigger/Abzugshahn
10 Screw/Schraube 24 Inner tube/interner Schlauch
11 Trigger screw/Schraube Pistole 25 Air reverse switch ass./Umschalt-Einheit
12 Trigger stud/Stift Pistole 26 Screw/Schraube
13 O-Ring (9x2) 27 Closing cap open/Deckel mit Loch
14 Screw/Schraube 27A Closing cap closed/Deckel ohne Loch
15 Screw/Schraube 28 Gasket closing cap/Dichtung Deckel
16 O-Ring (4.47x1.78) 29 Suction tube+filter/ Ansaugschlauch+Filter
17 O-Ring (2x1) 30 Nut/Mutter
18 O-Ring (3.5 x 1.5) 31 Bottle/Behälter
19 Bushing/Dichtung 32 Gun housing/Pistole
20 Gasket/Dichtung 33 Air regulator/Luftdruckregler

Thoma • Tel./Fax: [phone] • [email protected] • www.t4w.eu
5
PIK q GUN BLACK
Betriebsanleitung
1. Entfernen Sie losen Schmutz von der zu
reinigenden Fläche (brsten o. saugen).
2. Drehen Sie den grnen Kipphebel
in die senkrechte Position, um die
im Becher befindliche (Reinigungs-)
Flssigkeit zuzuschalten.
3. Wichtig: Halten Sie mit der
Reinigungstlle nur 1-3 cm Abstand
von der zu reinigenden Fläche und
unter einem Winkel von 45 Grad.
4. Drcken Sie den „Abzug“ voll
durch; bewegen Sie der Der Black
PIK langsam und kreisförmig ber
die zu reinigende Fläche.
5. Drehen Sie den grnen Kipphebel
auf die waagerechte Position „air
only“. Drcken Sie den Abzug und
trocknen die gereinigte Fläche.
6. Zum Entfernen von eventuell verbliebener
Feuchtigkeit, wischen Sie mit einem
trockenen Tuch ber die gereinigte Fläche.
Pflege und instandhaltung
• So reinigen Sie die Tlle: Drehen
Sie den grnen Kontrollschalter auf
die waagerechte Position „air only“,
halten Sie die Reinigungsdse in einen
Eimer mit klarem Wasser und drcken
Sie den Abzug voll durch, um den
Schmutz von der Dse zu entfernen.
• Ersetzen Sie beschädigte Teil sofort (fr Ihre
eigene Sicherheit). Der Trichter, Drehmotor
und die Dichtungen sind Verschleißteile.
• Sie sollen die Schläuche und
den Ansaugschlauch nach
jeder Verwendung splen.
• Wenn Sie das Gerät nicht benutzen,
Sie es reparieren oder Teile ersetzen
möchten, sollen Sie die Pressluftzufuhr
abschalten und das Gerät abschalten.
Benötigte Luftmenge:
Zur optimalen Leistungsentfaltung benötigt
der Booster Black einen konstanten Luftdruck
max 6,5 bar.
Konstante Luftmengen variieren
abhangig von der Kompressorgröße
und -Leistung. Vergewissern
Się sich immer, dass der Tank
und die Luftschläuche frei von
Verunreinigungen jeglicher Art sind.

Thoma • Tel./Fax: [phone] • [email protected] • www.t4w.eu
6
PIK q GUN BLACK
Bitte beachten Sie folgende Sicherheitshinweise:
• Der Der Black PIK vverursacht einen erheblichen Schalldruck. Tragen Sie bitte einen
geeigneten Gehörschutz, um gesundheitsschädlichen Lärm zu vermeiden.
• Beim Arbeiten mit dem Der Black PIK kkönnen kleine Teile hochgewirbelt werden:
Tragen Sie bitte eine Schutzbrille, um Verletzungen der Augen zu vermeiden.
• Der Der Black PIK zerstäubt die Reinigungsflssigkeiten sehr fein. Um gesundheitliche
Schäden beim Einatmen zu vermeiden, tragen Sie bitte einen entsprechenden Atemschutz.
• Bitte stellen Sie sicher, dass alle im Raum eine schlagfeste
Schutzbrille oder Gesichtsmaske tragen.
• Der Der Black PIK nur in gut belfteter Umgebung benutzen.
• Betreiben Sie den Der Black PIK mit maximal 6,5 bar. Bei einem
niedrigeren Druck wird das Gerät nicht funktionieren.
• Verwenden Sie keine Reinigungsmittel, die säurehaltig, alkalisch und/ oder leicht
entflammbar sind. Wir empfehlen die Verwendung von Neutralreiniger !
• Bei zu verdnnenden Reinigungsflssigkeiten halten Sie sich stets an die
Hersteller-Vorgaben, um das Mischungsverhältnis zu bestimmen.
• Richten Sie den Der Black PIK niemals auf Gesicht oder Körper.
• Bewahren Sie den Der Black PIK nicht in Reichweite von Kindern auf.
• Rutschen, Stolpern und Hinfallen sind die hauptsächlichen Verletzungs-
und Todesursachen. Gutes Licht und eine freie Arbeitsflächen
sind wichtig; z.B. keinen Schlauch herumliegen lassen.
• Bedienungs- und Wartungspersonal mssen körperlich imstande
sein, das Gewicht und die Kraft des Gerats zu bewältigen. Außerdem,
achten Sie darauf, dass Się auf festem Boden stehen.
• Der Der Black PIK darf nicht in explosionsgefahrdeten Bereichen verwendet werden
und da er nicht isoliert ist, darf er nicht mit Elektrizität in Berhrung kommen.
• Bitte achten Się darauf, dass Dauerbetrieb Metallermdung verursachen kann.
Wir empfehlen, grundsätzlich keine sicherheitsrelevanten Bauteile, wie z.B. Sicherheitsgurte,
elektrische oder elektronische Baugruppen mit dem Der Black PIK zu reinigen!

Thoma • Tel./Fax: [phone] • [email protected] • www.t4w.eu
7
PIK q GUN BLACK
Besondere Hinweise:
Die Angaben und Empfehlungen in Wort und Schrift, die wir zur Untersttzung des Käufers/Anwenders
geben, sind das Ergebnis bisheriger Erfahrungen und neuester Erkenntnisse.
Aufgrund der Mannigfaltigkeit der Anwendungsmöglichkeiten und Verarbeitungsbedingungen sind
diese Angaben unverbindlich und begrnden kein vertragliches Rechtsverhältnis und keine
Nebenverpflichtungen aus dem Kaufvertrag.
In jedem Falle muss der Käufer in eigener Verantwortung die Eignung fr den vorgesehenen
Verwendungszweck selbst prfen. Lesen Sie bitte immer die sicherheitstechnischen Warnhinweise der
Reinigungsflssigkeiten und wenden Sie sich in Zweifelsfällen immer an den Hersteller.
Unsere Haftung und Verantwortung richtet sich ausschließlich nach unserer AGB und werden weder
durch diese Informationen noch durch die technische Beratung unseres Technischen Außendienstes
erweitert.

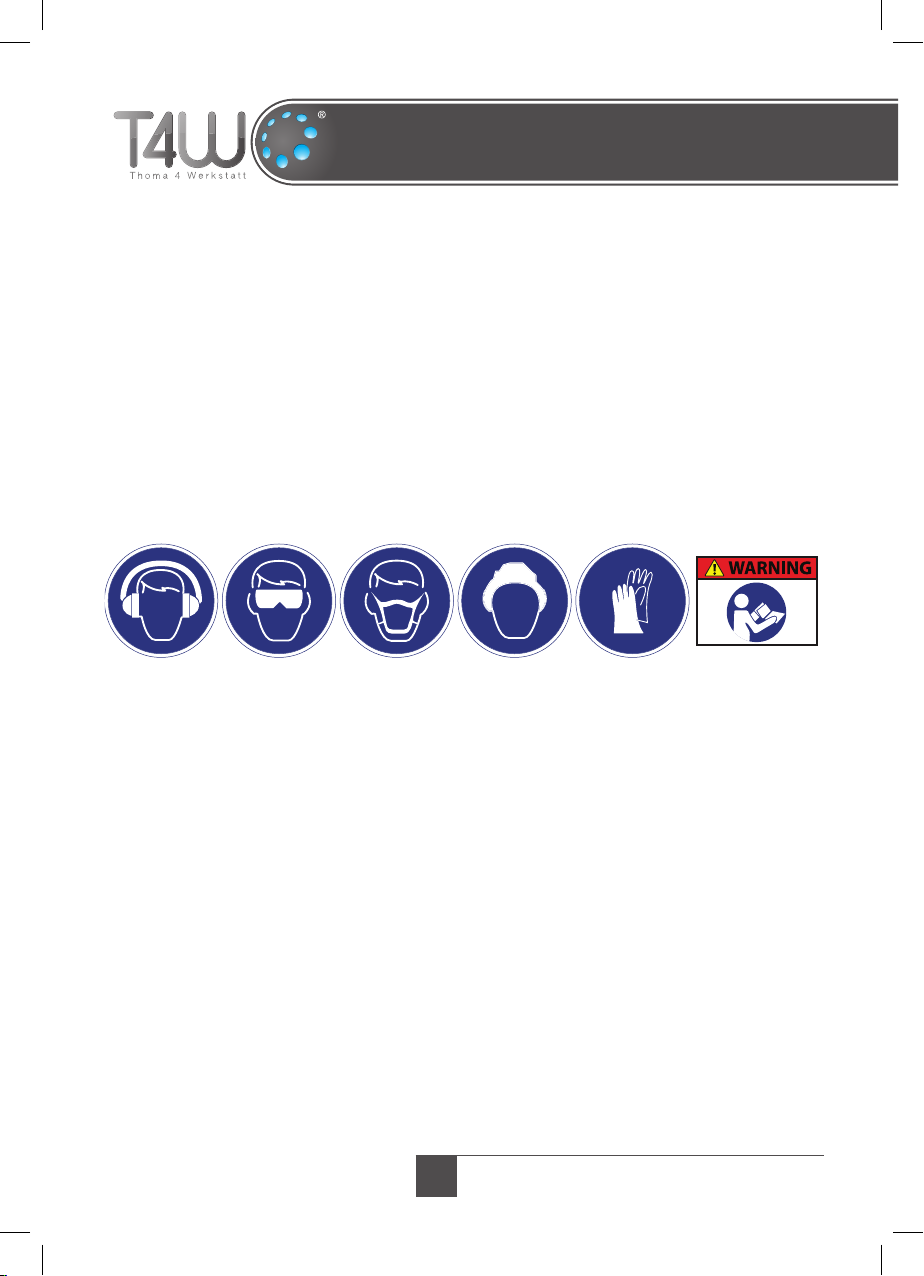

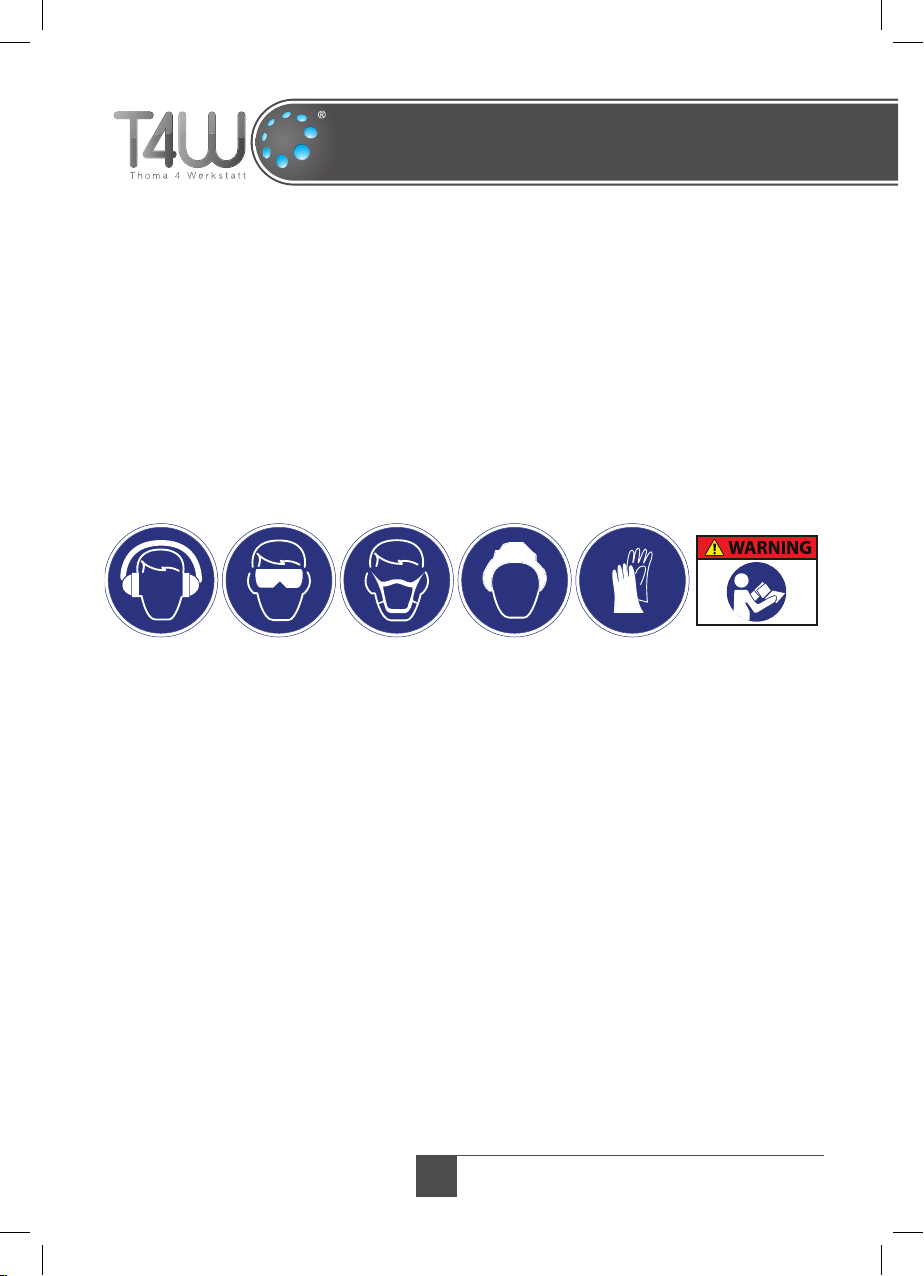

Erklärung der Piktogramme:
Tragen Sie immer Gehörschutz und Schutzbrille, Staubschutzmaske, Kopfhaube und
Schutzhandschuhe während der Verwendung des Der Black PIK. Vor der Inbetriebnahme lesen Sie
bitte die Betriebsanleitung.
Technische Daten:
Lufteinlaß _____________________________________________________1/4”
Max. Luftdruck ________________________________________________6.5 bar/95psi
Luftverbrauch _________________________________________________130NL/min(6.2Bar)
Gewicht_______________________________________________________0.81kg(1.78Ib)
A-bewerteter Schalldruckpegel (LpA) ___________________________88.3 dB (EN ISO 15744)
A-bewerteter Schallleistungspegel (LwA) ________________________99.3 dB (EN ISO 15744)
Schwingpegel _________________________________________________3.74 m/sec2 (EN 28662-1)
Messunsicherheit (Standard) ___________________________________0.86 m/sec2 (EN 28662-1)

Thoma • Tel./Fax: [phone] • [email protected] • www.t4w.eu
8
PIK q GUN BLACK
Operating Instructions
1. Remove loose dirt from the surface you
wish to clean (brush or vacuum clean)
2. Turn the green rocker lever into
the vertical position to activate the
(cleaning) liquid in the bottle.
3. Important: Hold the cleaning spout
at a distance of only 1-3 cm from
the surface you are cleaning and
at an angle of approx. 45°.
4. Press the “trigger” all the way; move the
cleaning gun slowly in circular motions
over the surface you are cleaning.
5. Turn the green rocker lever into
the horizontal “air only” position,
press the trigger and dry the
surface you have cleaned.
6. To remove any remaining moisture, wipe
the cleaned surface with a dry cloth.
Care and maintenance
after use
• Clean the spout as follows: Turn the green
switch to the horizontal “air only” position,
hold the cleaning nozzle in a bucket and
press the trigger all the way in order to
remove any soiling from the nozzle.
• Replace damaged parts immediately for
your own safety. The rotating-set, nozzle,
hoses and gaskets are consumable parts.
• In addition, you need to flush the hoses
and the suction filter after every use.
• Always shut off air supply, drain hose of air
pressure and disconnect the tool from the
air supply, when not in use, before changing
accessories or when making repairs.
Required air rate: To perform as its full
potential, the Black PIK requires a constant air
pressure max. 6.5 bar
Constant air rates vary
depending on the size and
power of the compressor.
Always make sure that the
tank and the air hoses are free
from impurities of any kind.

Thoma • Tel./Fax: [phone] • [email protected] • www.t4w.eu
9
PIK q GUN BLACK
You must observe the following points in the interest of your own safety!!!
Safety instructions:
• The Black PIK creates considerable noise pressure. Please wear hearing
protection in order to avoid noise which can be damaging to your health.
• When working with the cleaning gun, small parts may be whirled into
the air: Wear protective goggles to prevent eye injuries.
• The cleaning gun nebulises the cleaning liquid very finely. To prevent health
hazards from inhalation, wear appropriate respiratory protection.
• Ensure all others in the area are wearing impact-resistant eye goggles and face masks.
• Only use this device in ventilated spaces.
• Never operate the Black PIK with more than 6.5 bar.
• Do not use cleaning agents which are acidic, alkali and/or inflammable.
We recommend the use of neutral cleaning agents.
• When using cleaning fluids which need to be diluted, always strictly observe
the manufacturer’s instructions to make sure the mixture is correct.
• Never point the cleaning gun towards the face or body of you or anyone else.
• Keep the cleaning guń out of the reach of children.
• To reduce risk of injury, everyone using, installing, repairing, maintaining,
changing accessories on, or working near this tool must read and
understand these instructions before performing any such task.
• This tool and its accessories must not be modified in any way.
• Air pressure below the recommended minimum will not work.
• Always shut off the air hose, the toll from the air, when not in use,
before changing accessories or when making repairs.
• Never direct compressed air at yourself or anyone else.

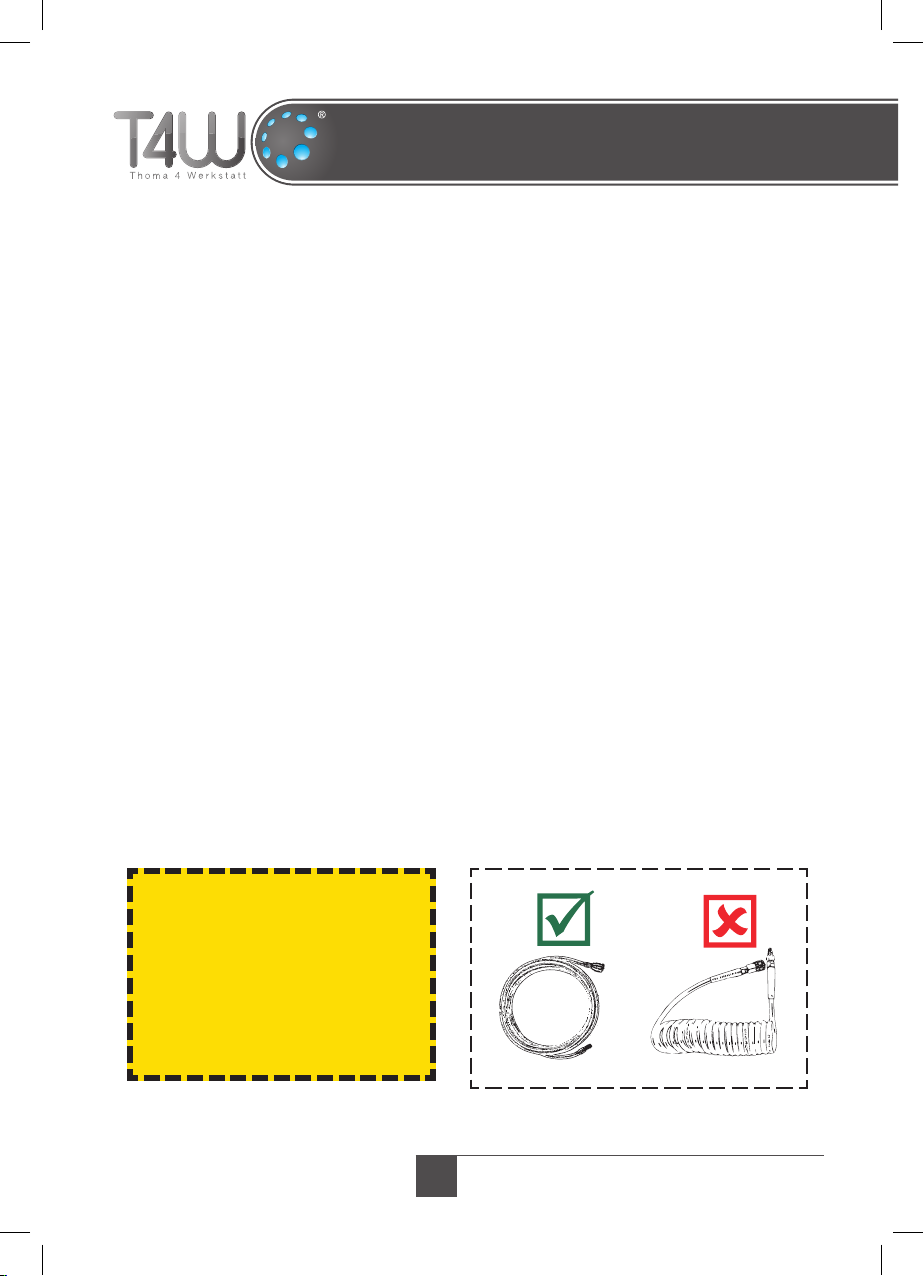

• Hoses can whiplash and cause serious injury. Always check
for damaged or loose hoses and fittings.
• Do not exceed maximum air pressure of 6.5 bar or as stated on the name plate.
• Slipping, tripping and falling are the main causes of serious injury or death. Good
light and clear work surfaces are essential; e.g. Do not leave hoses lying around.
• Operators and maintenance personnel must be physically able to handle the bulk, weight and
power of this tool. In addition, make sure you are well balanced and have secure footing.
• This tool is not intended for use in explosive atmospheres and is
not insulated for contact with electric power sources.
• Be aware that prolonged use may cause metal fatigue.
We recommend you never clean any safety-related components, e.g. safety belts, electrical or
electronic modules, with this cleaning gun.

Thoma • Tel./Fax: [phone] • [email protected] • www.t4w.eu
10
PIK q GUN BLACK
Special instructions
The written and spoken information and recommendations which we provide to support the purchase/
user, are the result of previous experience and the latest findings. Because of the manifold possibilities
for use and processing conditions, this information is without obligation and does not constitute a
contractual legal relationship or any supplementary obligation of the sales contract.
In any event, the purchaser holds responsibility for checking suitability for the intended use himself.
Always read the safety warnings for cleaning liquids and contact the manufacturer in case of doubt.
Our liability and responsibility is based exclusively on our general terms and conditions of business
and are not expanded on by either this information or the technical advice of our technical field staff.
Explanation of the pictograms
Always use hearing protection, face and eye-protection, dusk-mask, if necessary a hair-net, protective
gloves and read/ understand the instruction manual before you use the cleaning gun.

Thoma • Tel./Fax: [phone] • [email protected] • www.t4w.eu
11
PIK q GUN BLACK
Technical Data:
Free Speed rpm _______________________________________________5 000 - 10 000
Air inlet _______________________________________________________1/4”
Max. Air pressure______________________________________________6.5bar/95psi
Air Consumption ______________________________________________130 NL/min (6.5 bar)
Weight ________________________________________________________0.81 kg (1.78Ib)
A-weighted emission sound pressure (LpA)______________________88.3 dB (EN ISO 15744)
A-weighted sound power level (LwA)____________________________99.3 dB (EN ISO 15744)
Peak-C-weighted Spitzenschalldruck (LpC) _____________________92.8 dB (EN ISO 15744)
Vibration level _________________________________________________3.74 m/sec2 (EN 28662-1)
Measurement uncertainty (Standard)____________________________0.86 m/sec2 (EN 28662-1)

Thoma • Tel./Fax: [phone] • [email protected] • www.t4w.eu
12
PIK q GUN BLACK
EC DECLARATION OF CONFORMITY
Name and address
Name / Model / Type
Specifications:
Air inlet: 1/4”
A-weighted emission
sound pressure (LpA) 88.3 dB (EN ISO 15744)
A-weighted sound
power level (LwA) 99.3 dB (EN ISO 15744)
Peak-C-weighted
Spitzenschalldruck (LpC) 92.8 dB (EN ISO 15744)
Air consumption: 130 NL/min (6.5 bar)
Weight: 0.81 kg (1.78Ib)
Max. Air Pressure 6.5bar/95psi
Free Speed rpm 5 000 - 10 000
Vibration level 3.74 m/sec2(EN 28662-1)
Measurement
uncertainty (Standard) 0.86 m/sec2 (EN 28662-1)
PHU Thoma Tomasz Konopa
PL66-300 Międzyrzecz,
Winnica 36
herewith declares that:
PIK q GUN BLACK
Date and location Signature/ Full name in typing & position
02.05.2013, Międzyrzecz, Poland Tomasz Konopa, Chairman
are manufactured and tested according to the following standards:
EN ISO 11148-6 (partly)
EN ISO 11148-3 (partly)
EN ISO 15744
EN ISO 20643
and are in conformity with the provisions of the Machinery Directive
2006/42/EC
and with national implementing legislation.
EC Declaration

Thoma • Tel./Fax: [phone] • [email protected] • www.t4w.eu
13
PIK q GUN BLACK

Thoma • Tel./Fax: [phone] • [email protected] • www.t4w.eu
14
PIK q GUN BLACK
N° Nazwa N° Nazwa
1-7 Komplet części silnika 21 Trzpień
8 Złącze 22 Sprężyna
9 Uszczelka 23 Spust wyzwalacza
10 Śruba 24 Komora powietrzna
11 Śruba spustu 25 Przełącznik
12 Śruba wyzwalacza 26 Śruba
13 Pierścień uszczelniający (9x2) 27 Dekiel otwarty
14 Śruba 27A Dekiel zamknięty
15 Śruba 28 Zaślepka uszczelka
16 Pierścień uszczelniający (4.47x1.78) 29 Rura ssąca + filtr
17 Pierścień uszczelniający (2x1) 30 Nakrętka
18 Pierścień uszczelniający (3,5 x 1,5) 31 Butelka
19 Tuleja 32 Uchwyt Pistoletu
20 Uszczelka 33 Regulator powietrza
Wykaz części

Thoma • Tel./Fax: [phone] • [email protected] • www.t4w.eu
15
PIK q GUN BLACK
Instrukcja obsługi
1. Usuń brud z powierzchni, którą chcesz
wyczyścić (pędzlem lub odkurzaczem)
2. Przekręć zielone pokrętło w
pozycję pionową, aby rozpocząć
korzystanie ze sprzętu.
3. Ważne: Aby uzyskać najlepsze wyniki,
należy trzymać dyszę wylewki w
odległości 1-3 cm od czyszczonej
powierzchni pod kątem ok. 45°.
4. Naciśnij spust wyzwalacza a następnie
skieruj dyszę na czyszczoną powierzchnię.
W trakcie pracy poruszaj powoli
pistoletem okrężnymi ruchami.
5. Przekręć zielone pokrętło do pozycji
poziomej, naciśnij spust aby wysuszyć
czyszczoną powierzchnię.
6. Aby usunąć pozostałą wilgoć, wytrzeć
czyszczoną powierzchnię suchą szmatką.
Eksploatacja i konserwacja
• Aby oczyścić dyszę: przekręć zawór
(zielona dźwigienka) w pozycję poziomą
(tylko powietrze), trzymaj dyszę czyszczącą
w wiadrze i naciśnij spust do końca w
celu usunięcia resztek zabrudzeń.
• Wymienić uszkodzone części natychmiast
dla własnego bezpieczeństwa. Zestaw
części obrotowych, dysze, wężyki i
uszczelki są częściami eksploatacyjnymi.
• Ponadto, trzeba przepłukać przewody
i filtr ssania po każdym użyciu.
• Zawsze odciąć dopływ powietrza, opróżnić
wąż z powietrza i odłączyć narzędzie od
zasilania, gdy nie są używane. Należy
to zrobić przed wymianą akcesoriów
lub przy wykonywaniu napraw.
Wymagana ilość powietrza:
Aby w pełni wykorzystać możliwości
urządzenia wymaga się ciśnienia powietrza
maksymalnie 6.5 bar.
Stałe ciśnienie powietrza
zależy od wielkości i moc
sprężarki. Zawsze upewnij się,
że zbiornik i węże powietrzne
są wolne od wszelkiego rodzaju
zanieczyszczeń.

Thoma • Tel./Fax: [phone] • [email protected] • www.t4w.eu
16
PIK q GUN BLACK
Należy bezwzględnie przestrzegać poniższych punktów!!!
Wskazówki:
• Urządzenie w trakcie pracy, może generować charakterystyczny wysoki szum. Należy
nosić słuchawki, aby uniknąć hałasu, który może być szkodliwy dla zdrowia.
• Podczas pracy urządzenia, małe drobiny mogą wirować w powietrzu:
Noś okulary ochronne, aby zapobiec urazom oczu.
• Pistolet do czyszczenia w trakcie pracy powoduje unoszenie się w
powietrzu drobinek zanieczyszczeń. Aby uniknąć zagrożenia dla zdrowia od
wdychania, nosić odpowiednie środki ochrony dróg oddechowych.
• Zapewnić osobom znajdującym się w bezpośrednim zasięgu pracy urządzenia
odzieży ochronnej (okulary ochronne, maskę ochronną na twarz).
• Korzystać z urządzenia w dobrze wentylowanych pomieszczeniach.
• Nigdy nie używaj urządzenia przy ciśnieniu większym niż 6.5 bar.
• Nie należy używać środków czyszczących, które są kwaśne, alkaliczne i / lub
łatwopalne. Zalecamy stosowanie neutralnych środków czyszczących.
• Podczas używania płynów do czyszczenia, które należy rozcieńczyć, zawsze ściśle
przestrzegać zaleceń producenta, aby upewnić się mieszanka jest prawidłowa.
• Nigdy nie kieruj pistoletu czyszczącego w kierunku twarzy lub ciała.
• Używaj pistoletu piorącego z dala od dzieci.
• Aby zmniejszyć ryzyko obrażeń każdy użytkownik urządzenia musi
zapoznać się z niniejszą instrukcją przed przystąpieniem do pracy.
• To narzędzie i jego akcesoria nie mogą być w żaden sposób modyfikowane.
• Ciśnienie powietrza poniżej zalecanego minimum spowoduje, że urządzenie nie będzie działać.
• Zawsze należy odłączyć przewód z powietrzem, gdy pistolet nie jest używany
- również przed wymianą akcesoriów lub przy wykonywaniu napraw.
• Nigdy nie kieruj źródła sprężonego powietrza na siebie lub kogokolwiek innego.
• Przewody elastyczne pod ciśnieniem mogą być niebezpieczne
i spowodować poważne obrażenia.
• Zawsze należy sprawdzić czy przewody nie są uszkodzonych lub luźne.
• Nie przekraczać podanego na tabliczce znamionowej
maksymalnego ciśnienia powietrza: 6,5 bar.
• Poślizgnięcia, potknięcia i upadki są najczęstszymi przyczynami poważnych obrażeń
a nawet śmierci. Dobre oświetlenie i czyste środowisko pracy mają duże znaczenie
w zakresie bezpieczeństwa m.in. nie zostawiaj przewodów leżących na ziemi.
• Operator sprzętu musi być w stanie fizycznie obsłużyć urządzenie biorąc pod uwagę,
wagę i moc sprzętu. Zadbaj o równowagę i stabilny grunt w tracie pracy.
• Narzędzie nie jest przeznaczone do użytku w przestrzeniach zagrożonych
wybuchem i nie jest izolowany do kontaktu ze źródłami energii elektrycznej.
• Należy pamiętać, że długotrwałe stosowanie może powodować zmęczenie metalu.

Thoma • Tel./Fax: [phone] • [email protected] • www.t4w.eu
17
PIK q GUN BLACK
Nie zalecamy czyszczenia elementów samochodu związanych z bezpieczeństwem np. pasów
bezpieczeństwa, modułów elektronicznych itp.
Instrukcje specjalne
Dostarczane przez naszą firmę urządzenie przechodzi wiele testów fabrycznych, dzięki czemu
może sprostać najwyższym wymaganiom. Należy jednak pamiętać o indywidualnych warunkach
przygotowania, użytych środkach czyszczących oraz aplikacji, które mogą mieć wpływ na efekt
końcowy. W informacjach pisemnych oraz ustnych jakie kierujemy do Użytkowników urządzenia
staramy się przekazać najważniejsze wskazówki, które są wynikiem zebranych przez Nas doświadczeń.
Jednakże ze względu na wielorakość zastosowań i sposobów użycia instrukcja ta nie może stanowić
podstawy roszczeń prawnych wynikających z nieprawidłowego stosowania urządzenia.
Nabywca ponosi wszelką odpowiedzialność związaną z obsługą i stosowaniem urządzenia. Zawsze
czytaj ostrzeżenia i przestrzegaj zaleceń producenta środków czyszczących, w razie wątpliwości
skontaktować się z producentem.
Objaśnienie piktogramów
Zawsze należy stosować ochronę słuchu, twarz i ochronę oczu, w razie konieczności, ochronę włosów,
rękawice ochronne. Zapoznać się z instrukcję obsługi przed użyciem pistoletu do czyszczenia.
Dane techniczne:
Prędkość obrotowa wirnika:____________________________________5 000 - 10 000 rpm
Wlot powietrza ________________________________________________1/4”
Maksymalne ciśnienie powietrza________________________________6,5bar/95psi
Zapotrzebowanie powietrza ____________________________________130 NL/min (6.5 bar)
Waga _________________________________________________________0,81kg (1.78Ib)
A- poziom ciśnienia akustycznego emisji (LpA) __________________88.3 dB (EN ISO 15744)
A-poziom dźwięku (LwA) _______________________________________99.3 dB (EN ISO 15744)
Maksymalny poziom dźwięku (LpC) _____________________________92.8 dB (EN ISO 50144)
Poziom wibracji _______________________________________________3.74 m/sec2 (EN 12096)
Niepewność pomiarowa (Standard) _____________________________0.86 m/sec2 (EN 12096)

Thoma • Tel./Fax: [phone] • [email protected] • www.t4w.eu
18
PIK q GUN BLACK
Certyfikat CE:
DEKLARACJA ZGODNOŚCI WE
Nazwa i adres
Nazwa/ Model/ TYP
PHU Thoma Tomasz Konopa
66-300 Międzyrzecz,
Winnica 36
Oświadczam z pełną odpowiedzialnością, że
jest produkowany i testowany zgodnie z następującymi standardami:
EN ISO 11148-6 (częściowo), EN ISO 11148-3 (częściowo)
EN ISO 15744, EN ISO 20643
i jest zgodny z przepisami dyrektywy maszynowej
2006/42/EC
oraz z krajowymi przepisami wykonawczymi.
Niniejsza deklaracja zgodności jest podstawą do oznakowania wyrobu znakiem
Osobą upoważnioną do przygotowania i przechowywania dokumentacji technicznej jest:
Tomasz Konopa
Miejsce i data wystawienia Podpis osoby uprawnionej
Międzyrzecz 02.05.2013r. Tomasz Konopa
PIK q GUN BLACK
Dane techniczne:
Prędkość obrotowa wirnika: 5000 - 10000 rpm
Wlot powietrza: 1/4”
A- poziom ciśnienia
akustycznego emisji (LpA) 88.3 dB (EN ISO 15744)
` A-poziom dźwięku (LwA) 99.3 dB (EN ISO 15744
Maksymalny poziom
dźwięku (LpC) 92.8 dB (EN ISO 15744)
Zapotrzebowanie na powietrze: 130 NL/min (6.5 bar)
Waga: 0.81 kg (1.78Ib)
Max. ciśnienie powietrza: 6,2bar/90psi
Poziom wibracji: 3.74 m/sec2 (EN 28662-1)
Niepewność pomiarowa: 0.86 m/sec2 (EN 28662-1)

Thoma • Tel./Fax: [phone] • [email protected] • www.t4w.eu
