TE Connectivity SOLARLOK PN 1-1579004-1 User manual

Page 1 / 47 ECOC: EGC0 ; LOC: AI
411-18315 / 9-744010-7
01.11.2011, RN, Rev. H
ECR-11-022369
Die Originalfassung ist in
deutscher Sprache.
The original version is in
German.
Bedienungsanleitung /
Instruction sheet / Fiche d’instruction
/ Manuale di istruzioni / Manual de instrucciones
SOLARLOK
Crimp-Handzange / Crimp Hand Tool / Outil de sertissage à main
/ Pinza per crimpare / Herramienta de engaste
PN 1-1579004-1 2.5 mm²
PN 3-1579014-7 2,5/4,0 mm²
PN 1-1579004-2 4/6 mm²
AWG14 / AWG12 / AWG10
Crimpkopf / Crimping Head / Tête de sertissage /
Testa crimpatrice / Cabezal de engaste
PN 7-1579001-8 2,5 mm²
PN 3-1579016-8 2,5/4,0mm²
PN 7-1579001-9 4/6 mm²
AWG14 / AWG12 / AWG10

Page 2 / 47 ECOC: EGC0 ; LOC: AI
PN 9-744010-7 411-18315 Rev. H
1 Deutsch (Original) 3 - 11
2 English (Translation) 12 - 20
3 Français (Traduction) 21 - 29
4 Italiano (Traduzione) 30 - 38
5 Español (Traducción) 39 - 47
Im Falle von Diskrepanzen zwischen den Übersetzungen ist die Originalsprache maßgebend!
In case of any discrepancies in translation the original language shall be binding!
En cas de divergences dans la traduction, la langue d’origine prévaudra !
In caso di discrepanze tra le traduzioni fa testo la lingua originale!
Si existen diferencias en la traducción regirá el documento original.

Page 3 / 47 ECOC: EGC0 ; LOC: AI
PN 9-744010-7 411-18315 Rev. H
Deutsch
Inhaltsverzeichnis
1 Umgang mit der Betriebsanleitung ......................................................................4
2 Grundlegende Sicherheitshinweise.....................................................................4
2.1 Zuständigkeit................................................................................................................4
2.2 Hinweise zum Einrichten und Betreiben des Werkzeugs..............................................4
2.3 Hinweise zum Warten und Instandhalten des Werkzeugs............................................5
3 Verwendungszweck...............................................................................................5
4 Beschreibung der Handzange ..............................................................................7
5 Wechseln des Crimpkopfes..................................................................................7
6 Crimpvorgang ........................................................................................................8
7 Wartung / Instandhaltung......................................................................................9
8 Ersatz- und Verschleißteile.................................................................................11

Page 4 / 47 ECOC: EGC0 ; LOC: AI
PN 9-744010-7 411-18315 Rev. H
1 Umgang mit der Betriebsanleitung
Die Betriebsanleitung muss ständig an dem Werkzeug verfügbar sein.
Jeder, der mit Arbeiten an dem Werkzeug beauftragt ist, muss die Betriebsanleitung kennen und
beachten.
Die Firma TE Connectivity lehnt jede Haftung für Schaden ab, der durch Nichtbeachten von Hinweisen an
dem Werkzeug oder in der Betriebsanleitung entsteht.
Die Betriebsanleitung ist vom Benutzer des Werkzeugs um Anweisungen aufgrund bestehender
nationaler Vorschriften zur Unfallverhütung und zum Umweltschutz zu ergänzen.
2 Grundlegende Sicherheitshinweise
Das Werkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln
gebaut.
Beim Ausführen von Arbeiten, wie Aufstellen, in Betrieb nehmen, Einrichten, Betreiben, Ändern der
Einsatzbedingungen und Betriebsweisen, Warten und Instandhalten des Werkzeugs, sind die in der
Betriebsanleitung vorgeschriebenen Prozeduren zu beachten.
RoHS Information
Informationen über das Vorkommen und Standort jeglicher Substanzen die den RoHS-Richtlinien
(Restriction on Hazardous Substances) unterliegen sind auf der folgenden Website zu finden:
http://www.tycoelectronics.com/customersupport/rohssupportcenter/
Dort „Find Compliance Status…“ anwählen und die entsprechenden Teile-Nummern eingegeben.
2.1 Zuständigkeit
Das Werkzeug darf nur von ausgebildetem und autorisiertem Personal betrieben werden. Die
Zuständigkeit des Personals für Bedienen, Rüsten, Warten und Instandhalten ist vom Benutzer des
Werkzeugs klar festzulegen und einzuhalten. Alle Arbeiten an dem Werkzeug bleiben ausgebildeten
Fachleuten vorbehalten.
Eigenmächtige Veränderungen an dem Werkzeug schließen eine Haftung des Herstellers bzw. Lieferers
für daraus resultierende Schäden aus.
2.2 Hinweise zum Einrichten und Betreiben des Werkzeugs
Das Werkzeug darf nur in technisch einwandfreiem Zustand sowie sicherheits- und gefahrenbewusst
eingerichtet und betrieben werden.
Wenn anzunehmen ist, dass sich das Werkzeug nicht mehr gefahrlos betreiben lässt, ist es außer Betrieb
zu setzen.
Das Werkzeug ist ausschließlich für den in der Betriebsanleitung beschriebenen Zweck zu verwenden.
Für Schäden, die aus nicht bestimmungsgemäßer Verwendung entstehen, haftet der Hersteller bzw.
Lieferer nicht: das Risiko hierfür trägt allein der Benutzer.

Page 5 / 47 ECOC: EGC0 ; LOC: AI
PN 9-744010-7 411-18315 Rev. H
2.3 Hinweise zum Warten und Instandhalten des Werkzeugs
Das Werkzeug muss vor Arbeitsbeginn in einem ordnungsgemäßen und sauberen Zustand sein.
Rückstände sind mit einem Pinsel oder einem weichen Tuch zu entfernen.
Die Gelenke sind regelmäßig mit leichtem Feinmechanikeröl zu ölen und vor Verschmutzung zu
schützen.
Wird die Zange nicht mehr benötigt, ist sie trocken und sauber zu lagern.
3 Verwendungszweck
Mit der SOLARLOK Crimp-Handzange können SOLARLOK-Crimpkontakte mit einem
Querschnittsbereich von 2,5 / 4 / 6 mm² verarbeitet werden.
Die Handzangen bzw. Crimpköpfe sind ausschließlich mit den in Tabelle 1 aufgeführten Kontakten zu
verwenden. Die Kontakte sind nur in Kombination mit von TE Connectivity freigegebenen Solar-Leitungen
verwendbar.
Hinweis:
Alle Abmessungen in dieser Betriebsanleitung werden in Millimeter [mm] angegeben. Die abgebildeten
Komponenten sind nicht maßstabsgetreu dargestellt. Die Bedienung wird ausschließlich am Beispiel der
Crimp-Handzange 1-1579004-2 gezeigt.
Hinweis zur Anwendung:
Kumulative traumatische Beschwerden können die Folge einer dauerhaften Anwendung von Handzangen
sein. TE Connectivity Handzangen sind für gelegentliche Anwendungen und geringe Stückzahlen
vorgesehen. Für den gesteigerten Bedarf bzw. für die Produktion bietet TE Connectivity eine große
Auswahl entsprechender Werkzeuge.

Page 6 / 47 ECOC: EGC0 ; LOC: AI
PN 9-744010-7 411-18315 Rev. H
Hinweis:
Das Werkzeug ist ausschließlich für den beschriebenen Zweck zu verwenden!
Crimp-
Handzange Crimpkopf
Stift-
Kontakt
Buchsen-
Kontakt Leitungs- querschnitt Leitungstyp P/N Abisolier-
länge
4-1105300-1 4-1105301-1 TE ZHSCG-35-2.5 P/N
956297-4/-5/-6
1987280-1
1)
1987281-1
1)
Studerkabel Betaflam 125
P/N 1987025-2
4-1105300-1 4-1105301-1 TE ZHSCG-35-2.5 P/N
956297-4/-5/-6
1987280-1
1)
1987281-1
1)
Studerkabel Betaflam 125
P/N 1987025-2
5-1105300-1 5-1105301-1 TE ZHSCG-35-4.0
P/N956298-4/-5/-6
1987280-2
1)
1987281-2
1)
Studerkabel Betaflam 125
P/N1987025-1
5-1105300-1 5-1105301-1 TE ZHSCG-35-4.0
P/N956298-4/-5/-6
1987280-2
1)
1987281-2
1)
Studerkabel Betaflam 125
P/N1987025-1
7-1105300-2 7-1105301-2 TE ZHSCG-35-6.0
P/N956299-4/-5/-6
1987280-4
1)
1987281-3
1)
Studerkabel Betaflam 125
P/N1987026-1
In Vorbereitung
In
Vorbereitung
In
Vorbereitung
6,0 mm²
4,0 mm²
AWG14
1-1579004-1 7-1579001-8 2,5 mm²
2,5 mm²
3-1579014-7 3-1579016-8
4,0 mm²
9 mm ±1
1-1579004-2 7-1579001-9
In
Vorbereitung In Vorbereitung AWG12 In Vorbereitung
In Vorbereitung
In
Vorbereitung In Vorbereitung AWG10
Tabelle 1
1) Vorzugstyp

Page 7 / 47 ECOC: EGC0 ; LOC: AI
PN 9-744010-7 411-18315 Rev. H

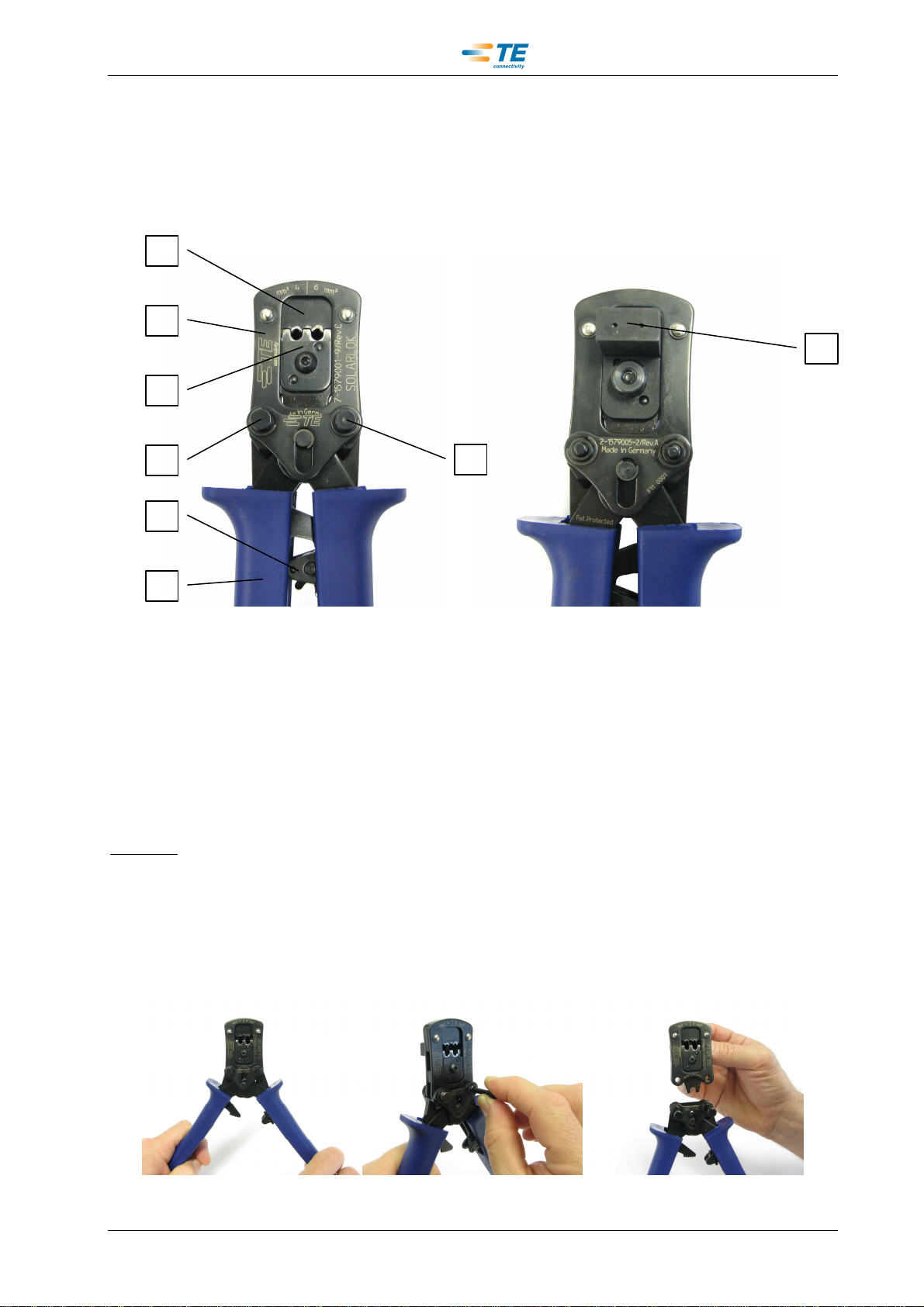

4 Beschreibung der Handzange
Die Crimp-Handzange SOLARLOK besteht im Wesentlichen aus einem Crimpkopf, zwei beweglichen
Handgriffen, zwei Befestigungsstiften für den Crimpkopf und der Ratschen-Notentriegelung. Die
geschlitzte Aufnahmekonstruktion ermöglicht den einfachen Ein- und Ausbau des Crimpkopfes.
Abbildung 1 Abbildung 2
1 Crimpkopf 5 Kontaktaufnahme
2 Beweglicher Handgriff 6 Feststehende Matrize
3 Befestigungsstifte 7 Bewegliche Matrize
4 Ratschen-Notentriegelung
5 Wechseln des Crimpkopfes
Ausbau
1. Schließen Sie die Zange bis der Ratschenmechanismus auslöst und öffnen Sie die Zangengriffe (2)
(siehe Abbildung 3).
2. Lösen und ziehen Sie die beiden Befestigungsstifte (3) heraus (siehe Abbildung 4).
3. Nehmen Sie den Crimpkopf (1) aus der Aufnahme (siehe Abbildung 5).
Abbildung 3 Abbildung 4 Abbildung 5
1
6
7
4
2
5
3 3

Page 8 / 47 ECOC: EGC0 ; LOC: AI
PN 9-744010-7 411-18315 Rev. H
Einbau
1. Öffnen Sie die Zangengriffe und ziehen Sie die beiden Befestigungsstifte aus der Crimpkopfaufnahme.
2. Halten Sie die Zangengriffe offen und setzen Sie den Crimpkopf in die Aufnahme ein.
3. Drücken Sie die Befestigungsstifte in die Crimpkopfaufnahme ein.
Hinweis:
Der Ratschenmechanismus der Handzange besitzt Raststufen, die beim Schließen der Zangengriffe
hörbare 'Klicks' ergeben. Beim letzten "Klick" wird der Ratchenmechanismus ausgelöst (geöffnet).
6 Crimpvorgang
Hinweis:
Die Crimphöhen und Crimpbreiten müssen im ersten Schritt, wie nachfolgend spezifiziert und
beschrieben, überprüft werden bevor die gewünschten Kontakte und Leitungsgrößen verarbeitet werden.
Wählen Sie eine Leitung mit spezifizierter Größe aus Tabelle 1 aus. Entfernen Sie die Isolation um die
angegebene Länge ohne die Drahtlitzen zu verbiegen oder zu beschädigen. Wählen Sie einen
passenden Kontakt und bestimmen Sie die korrekte Kontaktaufnahme entsprechend der Markierungen
(Leitungsgröße) auf dem Crimpkopf.

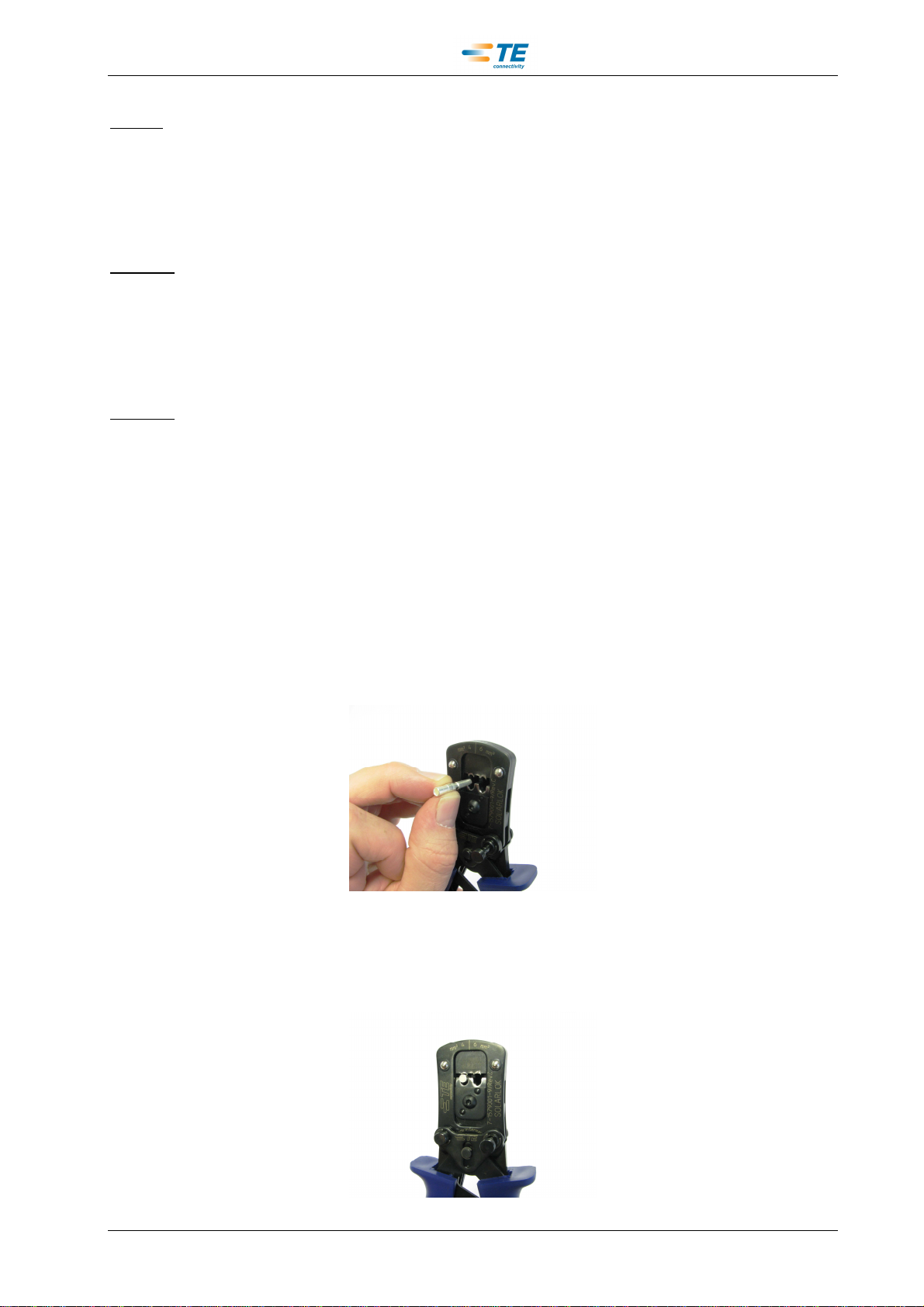

Verfahren Sie nun wie folgt:
1. Halten Sie die Crimpzange so, dass die Crimpnester / Crimpnest der Zange zu Ihnen zeigen. Drücken
Sie die Zangengriffe zusammen und lassen Sie die Zange vollständig öffnen.
2. Schieben Sie den Kontakt bis zum Anschlag in den Kontaktpositionierer (siehe Abbildung 6).
Abbildung 6
3. Halten Sie den Kontakt in Position und drücken Sie die Zangengriffe soweit zusammen, bis der
Ratschenmechanismus entsprechend verriegelt und der Kontakt in der Zange gehalten wird. Achten
Sie darauf, dass Sie den Kontakt NICHT deformieren (siehe Abbildung 7).
Abbildung 7

Page 9 / 47 ECOC: EGC0 ; LOC: AI
PN 9-744010-7 411-18315 Rev. H

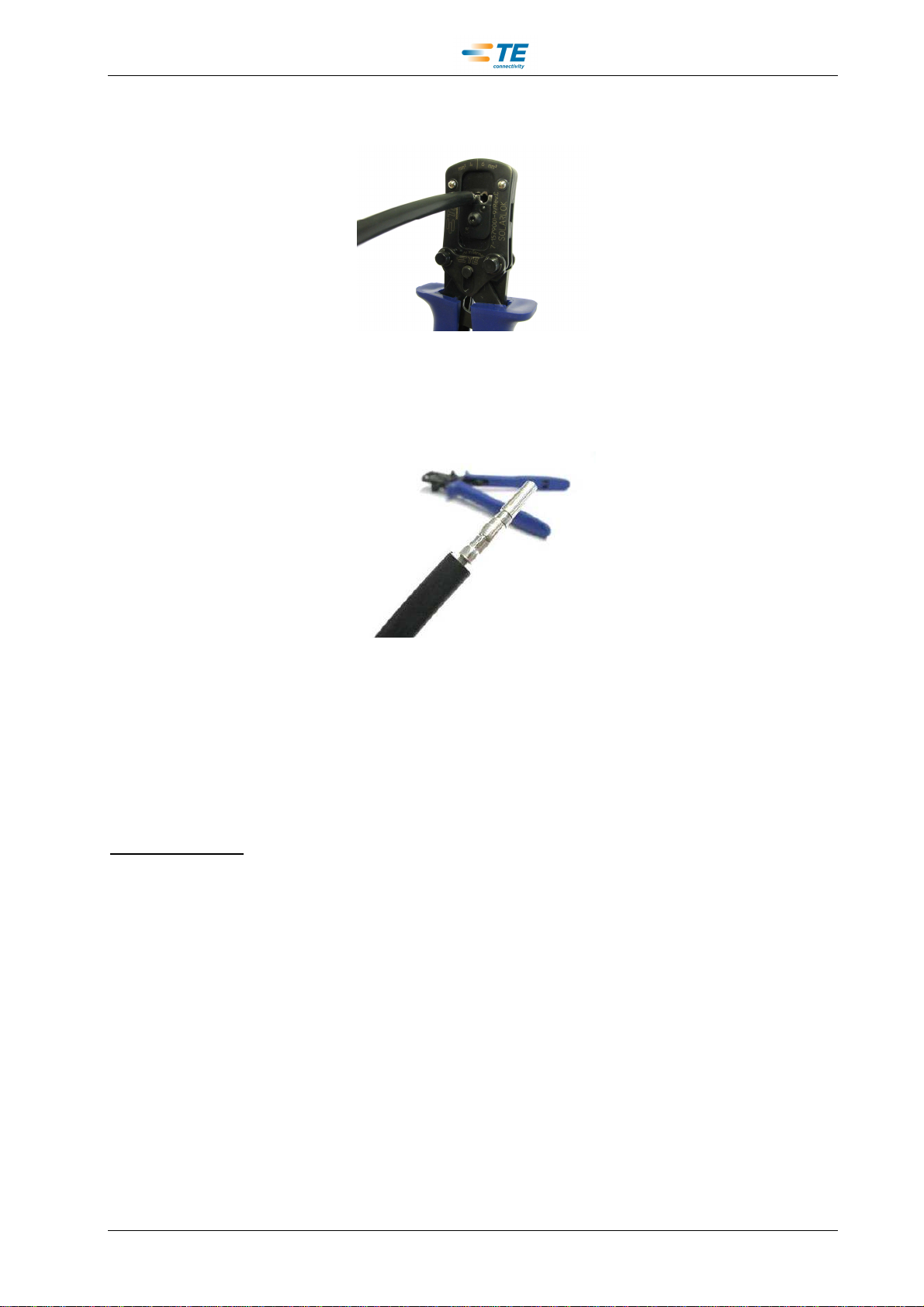

4. Führen Sie die abisolierte Leitung in die Bohrung des Crimpkontaktes (siehe Abbildung 8).
Abbildung 8
5. Halten Sie die Leitung in dieser Stellung und drücken Sie die Zangengriffe zusammen, bis der
Ratschenmechanismus auslöst bzw. öffnet. Lassen Sie die Zange vollständig öffnen und entnehmen Sie
den gecrimpten Kontakt (siehe Abbildung 9).
Abbildung 9
6. Überprüfen Sie die Crimphöhe bzw. Crimpbreite des gecrimpten Kontaktes. Beziehen Sie sich hierzu
auf die Angaben in der Spezifikation 114-94061 der Firma TE Connectivity!
7 Wartung / Instandhaltung
Tägliche Wartung
Zur täglichen Wartung sind vom zuständigen Bediener die folgenden Schritte durchzuführen:
1. Entfernen Sie vom Werkzeug Staub, Feuchtigkeit und andere Rückstände mit einer sauberen,
weichen Bürste oder einem fusselfreien Tuch. Verwenden Sie keine harten oder abschleifenden
Mittel, mit denen das Werkzeug beschädigt werden könnte.
2. Stellen Sie sicher, dass die Befestigungsstifte eingesetzt und durch Sicherungsscheiben gehalten
werden.
3. Versehen Sie alle Stifte, Drehpunkte und Lageroberflächen mit einem dünnen Ölfilm eines guten SAE
20 Motoröls. Ölen Sie aber nicht übermäßig.
4. Wird die Handzange nicht benötigt, dann schließen Sie die Zangengriffe und lagern die Zange sauber
und trocken.

Page 10 / 47 ECOC: EGC0 ; LOC: AI
PN 9-744010-7 411-18315 Rev. H
Periodische Überprüfung
Eine Überprüfung der Crimpzange sollte durch entsprechend qualifiziertes Personal regelmäßig (je nach
Nutzung) durchgeführt und aufgezeichnet werden.
1. Stellen Sie sicher, dass die Befestigungsstifte eingesetzt und durch Sicherungsscheiben gehalten
werden.
2. Schließen Sie die Zangengriffe bis der Ratschenmechanismus auslöst bzw. öffnet, und lassen Sie die
Zangengriffe frei öffnen. Öffnen die Griffe nicht schnell und vollständig, dann ist die Feder des
Crimpkopfes beschädigt und muss ersetzt werden.
3. Überprüfen Sie die Zange auf Abnutzung und Beschädigung, insbesondere im Bereich der
Crimpbacken und Drehpunkte.

Page 11 / 47 ECOC: EGC0 ; LOC: AI
PN 9-744010-7 411-18315 Rev. H

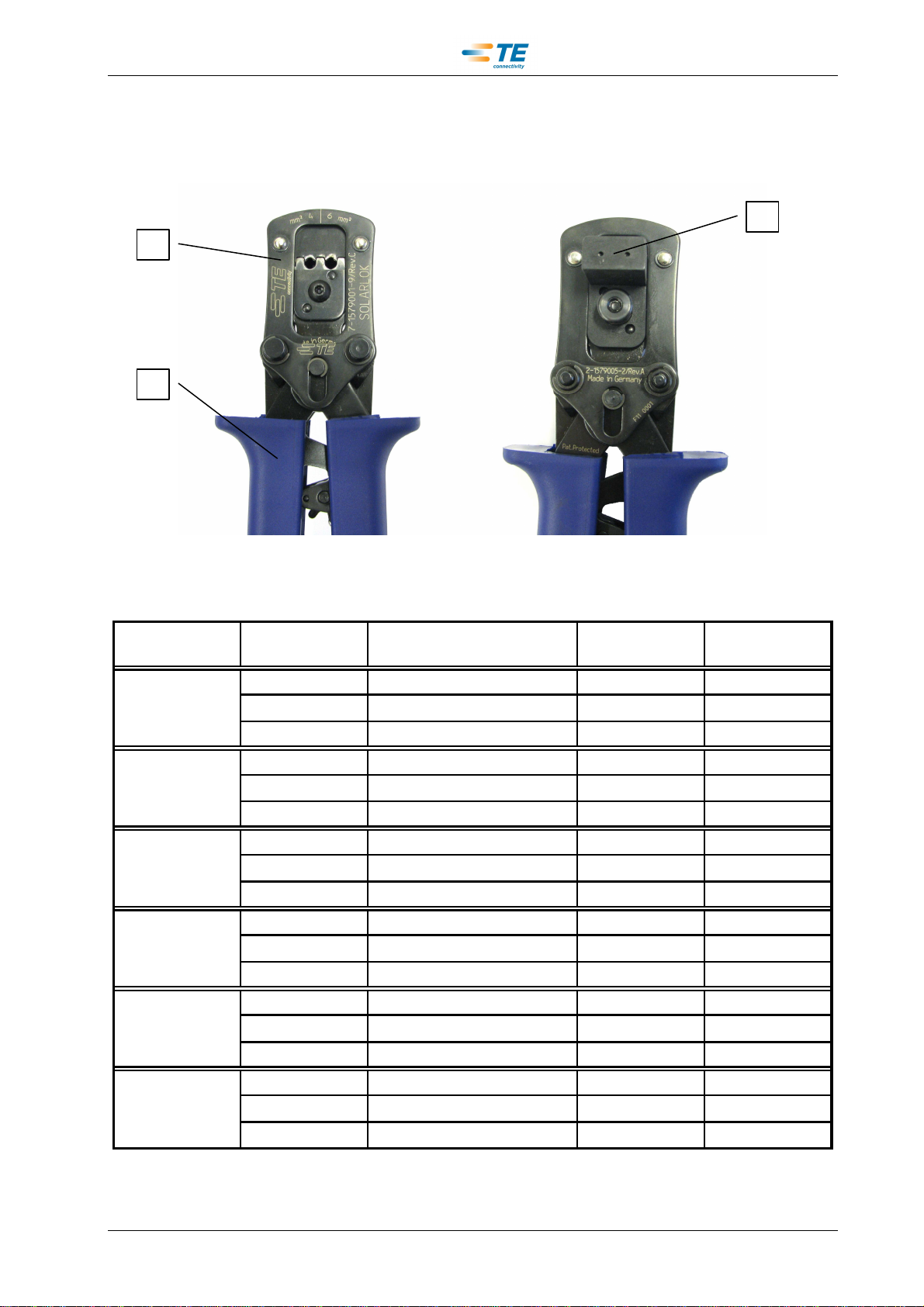

8 Ersatz- und Verschleißteile
Abbildung 10 Abbildung 11
Crimp-
Handzange Ersatzteil Benennung TE P/N Menge
1 Zangengriff (lang) 2-1579005-2 1
2 Crimpkopf 2,5 mm² 7-1579001-8 1
3 Kontaktaufnahme 4-1579015-9 1
1 Zangengriff (lang) 2-1579005-2 1
2 Crimpkopf 2,5/4,0 mm² 3-1579016-8 1
3 Kontaktaufnahme 2-1579015-6 1
1 Zangengriff (lang) 2-1579005-2 1
2 Crimpkopf 4,0/6,0 mm² 7-1579001-9 1
3 Kontaktaufnahme 2-1579015-6 1
1 Zangengriff (lang) In Vorbereitung 1
2 Crimpkopf AWG14 In Vorbereitung 1
3 Kontaktaufnahme In Vorbereitung 1
1 Zangengriff (lang) In Vorbereitung 1
2 Crimpkopf AWG12 In Vorbereitung 1
3 Kontaktaufnahme In Vorbereitung 1
1 Zangengriff (lang) In Vorbereitung 1
2
Crimpkopf AWG10
In Vorbereitung
1
3 Kontaktaufnahme In Vorbereitung 1
AWG10
1-1579004-1
2,5 mm²
AWG12
AWG14
1-1579004-2
4,0/6,0 mm²
3-1579014-7
2,5/4,0 mm²
Tabelle 2
2
1
3

Page 12 / 47 ECOC: EGC0 ; LOC: AI
PN 9-744010-7 411-18315 Rev. H
English (Translation)
Table of Contents
1 Using the operating manual................................................................................13
2 Basic safety instructions ....................................................................................13
2.1 Responsibilities..........................................................................................................13
2.2 Notes on setting up and operating the tool.................................................................13
2.3 Notes on service and maintenance............................................................................ 14
3 Intended use.........................................................................................................14
4 Description...........................................................................................................16
5 Crimping head removal and installation............................................................ 16
6 Crimping procedure.............................................................................................17
7 Maintenance / Inspection ....................................................................................18
8 Spare and wear parts...........................................................................................20

Page 13 / 47 ECOC: EGC0 ; LOC: AI
PN 9-744010-7 411-18315 Rev. H
1 Using the operating manual
The operating manual must be constantly within reach of the tool.
Each person entrusted with the job of operating the tool must be familiar with the operating manual and
strictly observe the instructions therein.
TE Connectivity decline to accept any liability for damages that are incurred due to the fact that the
instructions on the tool or in the operating manual have been disregarded.
The user is responsible for supplementing the operating manual with any instructions resulting from
current national regulations for accident prevention and protection of the environment.
2 Basic safety instructions
The tool has been constructed according to state-of-the-art technology and the acknowledged technical
safety regulations.
When carrying out jobs such as installation, commissioning, set-up, operation, changing the conditions of
use and the mode of operation or carrying out maintenance and service jobs, it is important to observe
the procedures described in the operating manual.
RoHS information
Information on the presence and location of any substances subject to RoHS (Restriction on Hazardous
Substances) can be found at the following website:
http://www.tycoelectronics.com/customersupport/rohssupportcenter/
Click on “Find Compliance Status…” and enter equipment part number.
2.1 Responsibilities
The tool may only be operated by suitably trained and authorized personnel.
The user must clearly define and observe the responsibilities of the personnel for operation, set-up,
maintenance and service.
It is particularly important to define who is responsible for work on the equipment. Such work should only
be carried out by specially trained staff.
Should the user make any changes to the tool without consulting the manufacturers or the suppliers, the
latter will not be liable for any damage that may result.
2.2 Notes on setting up and operating the tool
The tool may only be set up and operated in perfect technical condition, observing all the safety
regulations and considering any possible dangers.
If you suspect that the tool cannot be operated safely, it must be put out of operation.
The tool may only be used for the purpose specified in the operating manual.
The manufacturers and suppliers will not be liable for any damages which may result due to the tool being
used for a purpose other than that for which it was intended. This is done entirely at the user’s own risk.

Page 14 / 47 ECOC: EGC0 ; LOC: AI
PN 9-744010-7 411-18315 Rev. H
2.3 Notes on service and maintenance
Prior to operation the tool must be in a proper and clean condition. Any residues should be removed with
a soft brush or cloth.
The joints should be oiled regularly with light precision mechanics oil and protected against soiling.
Once the hand tool is no longer required it should be stored, dry and clean, in the case provided.
3 Intended use
The SOLARLOK crimp hand tool applies SOLARLOK crimp contacts with a cross section of
2,5 / 4 / 6 mm².
The hand tools and heads are only to be used for the contacts listed in table 1. The contacts may only be
used in combination with SOLARLOK wire approved by TE Connectivity.
Note:
Dimensions on this sheet are in millimetres [mm]. Figures and illustrations are not drawn to scale. The
handling is shown on the example of the crimp hand tool P/N 1-1579004-2.
Application Notes
Cumulative Trauma Disorders can result from a prolonged use of manually powered hand tools.
TE Connectivity hand tools are intended for occasional use and low volume applications. For extended
use or production operations TE Connectivity offers a wide selection of powered application equipment.

Page 15 / 47 ECOC: EGC0 ; LOC: AI
PN 9-744010-7 411-18315 Rev. H
Note:
The tool is to be used only and exclusively for the purpose described!
Crimp hand
tool Crimp head Pin contact Socket
contact Wire size Wire type P/N Stripping
length
4-1105300-1 4-1105301-1 TE ZHSCG-35-2.5
P/N956297-4/-5/-6
1987280-1
1)
1987281-1
1)
Studerwire Betaflam 125
P/N1987025-2
4-1105300-1 4-1105301-1 TE ZHSCG-35-2.5
P/N956297-4/-5/-6
1987280-1
1)
1987281-1
1)
Studerwire Betaflam 125
P/N1987025-2
5-1105300-1 5-1105301-1 TE ZHSCG-35-4.0
P/N956298-4/-5/-6
1987280-2
1)
1987281-2
1)
Studerwire Betaflam 125
P/N1987025-1
5-1105300-1 5-1105301-1 TE ZHSCG-35-4.0
P/N956298-4/-5/-6
1987280-2
1)
1987281-2
1)
Studerwire Betaflam 125
P/N1987025-1
7-1105300-2 7-1105301-2 TE ZHSCG-35-6.0
P/N956299-4/-5/-6
1987280-4
1)
1987281-3
1)
Studerwire Betaflam 125
P/N1987026-1
in preparationin preparation in preparation AWG10
9 mm ±1
1-1579004-2 7-1579001-9
in preparation in preparation AWG12 in preparation
1-1579004-1 7-1579001-8 2,5 mm²
2,5 mm²
3-1579014-7 3-1579016-8
4,0 mm²
6,0 mm²
4,0 mm²
AWG14 in preparationin preparationin preparation
Table 1
1) Preferred type

Page 16 / 47 ECOC: EGC0 ; LOC: AI
PN 9-744010-7 411-18315 Rev. H
4 Description
The SOLARLOK crimp hand tool consists in essence of a crimping head, two movable handles, two fixing
pins for the crimping head, and an emergency ratchet release. The slotted design of the crimping head
holder allows easy installation and removal of the crimping head.
Figure 1 Figure 2
1 Crimping head 5 Contact locator
2 Movable handle 6 Static die
3 Retaining pin 7 Movable die
4 Emergency release ratchet
5 Crimping head removal and installation
Removal
1. Close the tool handles (2) until the ratchet releases and allows the handles to open fully (see figure 3).
2. Loosen and pull out the retaining pins (3) (see figure 4).
3. Now take the crimping head (1) off the tool locator (see figure 5).
Figure 3 Figure 4 Figure 5
1
6
7
4
2
5
3 3

Page 17 / 47 ECOC: EGC0 ; LOC: AI
PN 9-744010-7 411-18315 Rev. H
Installation
1. Open the tool handles and pull out the two retaining pins from the crimping head locator.
2. Keep the tool handles open and insert the crimping head into the head locator.
3. Push the retaining pins into the crimping head locator.
Note:
The hand tool ratchet has detents that are audible "clicks" as the handles are closed. The ratchet
releases on the last "click".
6 Crimping procedure
Note:
Initially, the crimp height and crimp widths should be verified as specified. Verify the crimp height before
using the tool to crimp the desired contacts and wire sizes.
Select a wire size and insulation diameter from table 1. Strip the wire to the specified length taking care
not to bend or to damage the wire strands. Choose the according contact and identify the appropriate
crimp section according to the wire size marking on the crimping head.
Proceed as follows:
1. Hold the tool so that the crimping dies are facing you. Squeeze tool handles (3) together and allow
them to open fully.
2. Slide the contact up to the stop in the contact locator (see figure 6).

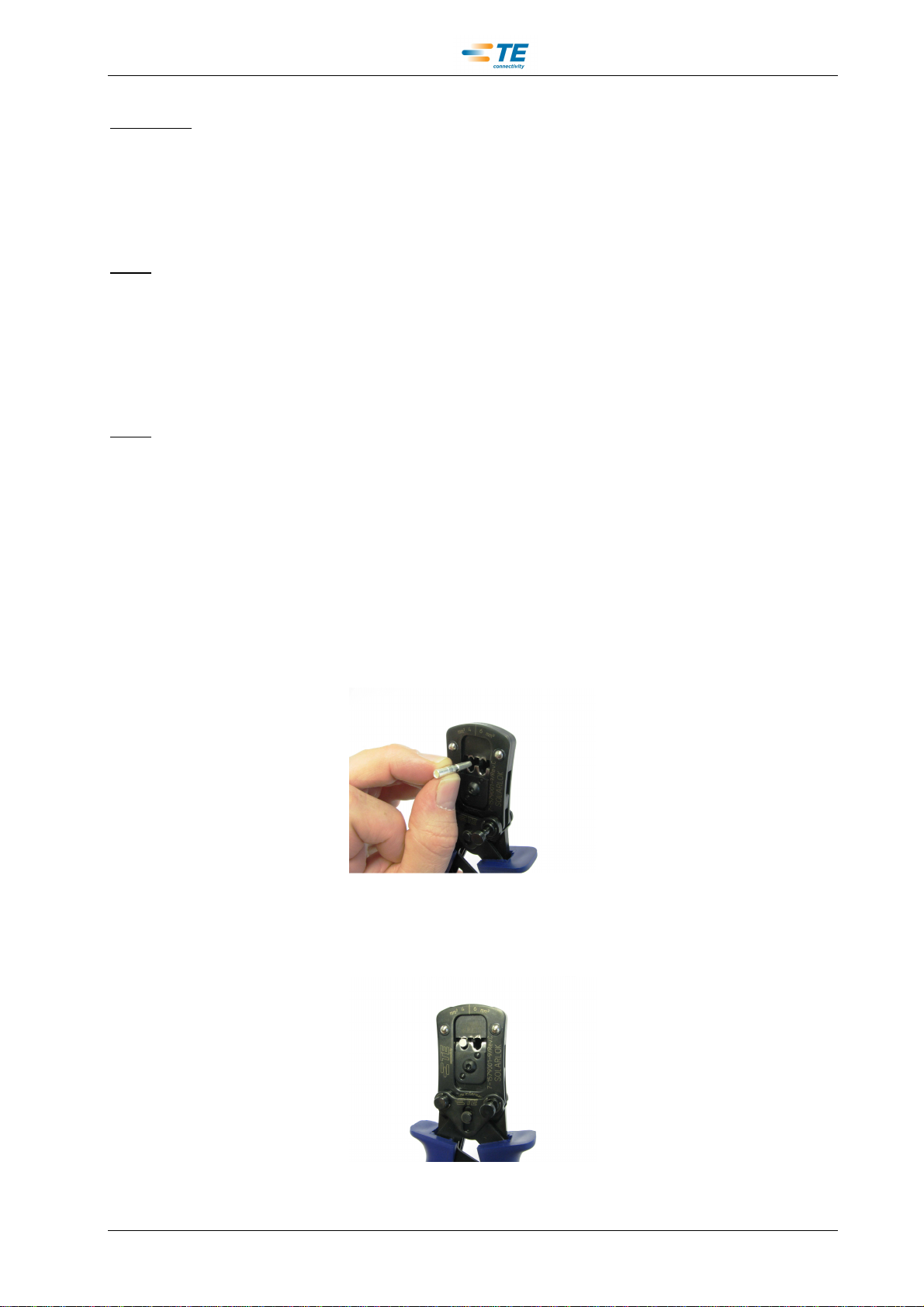

Figure 6
3. Hold the contact in position and squeeze the tool handles together until the ratchet engages
sufficiently to hold the contact in position. Make sure you do NOT deform the contact (see figure 7).
Figure 7

Page 18 / 47 ECOC: EGC0 ; LOC: AI
PN 9-744010-7 411-18315 Rev. H
4. Insert the stripped wire into the contact wire barrel (see figure 8).
Figure 8
5. Hold the wire in place and squeeze the tool handles together until the ratchet releases. Allow the tool
handles to open and remove the crimped contact (see figure 9).
Figure 9
6. Check the contacts crimp height and crimp width. For this refer to the data in the TE Connectivity
specification 114-94061!
7 Maintenance / Inspection
Daily maintenance
TE Connectivity recommends that operators of the tool are made aware of and responsible for the
following steps of daily maintenance:
1. Remove dust, moisture, and any other contaminants from the tool with a clean and soft brush, or a
clean and soft lint-free cloth. Do NOT use hard or abrasive objects that could damage the tool.
2. Make sure that the retaining pins are in place and that they are secured with the retaining plates.
3. All pins, pivot points, and bearing surfaces should be protected with a thin coat of any good SAE No.
20 motor oil. Do not oil excessively.
4. When the tool is not in use, keep the handles closed to prevent objects from becoming lodged in the
crimping jaws. Store the tool in a clean and dry area.

Page 19 / 47 ECOC: EGC0 ; LOC: AI
PN 9-744010-7 411-18315 Rev. H
Periodic Inspection
Regular inspections of the tool should be performed by quality control personnel. A record of scheduled
inspections should remain with the tool or be supplied to supervisory personnel responsible for the tool.
Inspection frequency should be based upon amount of usage, working conditions, operator training and
skill and established company standards.
1. Make sure that the retaining pins are in place and secured with retaining plates.
2. Close the tool handles until the ratchet releases and then allow them to open freely. If they do not
open quickly and fully, the spring of the crimping head is defective and must be replaced.
3. Inspect the tool frame for wear or damage, paying particular attention to the tool jaws and pivot points.

Page 20 / 47 ECOC: EGC0 ; LOC: AI
PN 9-744010-7 411-18315 Rev. H
8 Spare and wear parts
Figure 10 Figure 11
Crimp hand
tool Spare part Description TE P/N Quantity
1 Handles (long) 2-1579005-2 1
2 Crimp head 2,5 mm² 7-1579001-8 1
3 Locator 4-1579015-9 1
1 Handles (long) 2-1579005-2 1
2 Crimp head 2,5/4,0 mm² 3-1579016-8 1
3 Locator 2-1579015-6 1
1 Handles (long) 2-1579005-2 1
2 Crimp head 4,0/6,0 mm² 7-1579001-9 1
3 Locator 2-1579015-6 1
1 Handles (long) in preparation 1
2 Crimp head AWG14 in preparation 1
3 Locator in preparation 1
1 Handles (long) in preparation 1
2 Crimp head AWG12 in preparation 1
3 Locator in preparation 1
1 Handles (long) in preparation 1
2 Crimp head AWG10 in preparation 1
3 Locator in preparation 1
AWG10
1-1579004-1
2,5 mm²
AWG12
AWG14
1-1579004-2
4,0/6,0 mm²
3-1579014-7
2,5/4,0 mm²
Table 2
2
1
3
