IADAP MDP-HDMIF
CONVERTITORE MINI DISPLAYPORT A HDMI CON AUDIO
MINI DISPLAYPORT TO HDMI CONVERTER WITH AUDIO
Manuale d’istruzione
User’s manual

IT
2
CONVERTITORE MINI DISPLAYPORT A HDMI
CON AUDIO
INDICE
1.0 Introduzione ................................................................................................................................................................................................................................3
2.0 Speciche ..........................................................................................................................................................................................................................................4
3.0 Contenuto della confezione ................................................................................................................................................... 4
4.0 Descrizione apparecchio ................................................................................................................................................................. 4
5.0 Collegamento e funzionamento ................................................................................................................................5
6.0 Precauzioni di sicurezza e manutenzione ................................................................................6
MANUALE D'ISTRUZIONE

IT
3
CONVERTITORE MINI DISPLAYPORT A HDMI
CON AUDIO
CONVERTITORE MINI DISPLAYPORT A HDMI CON AUDIO
Gentile Cliente
Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella
salvaguardia della vostra sicurezza, vi consigliamo di leggere con attenzione il presente manuale
prima di collegare e mettere in funzione il prodotto. Tenete sempre a disposizione il presente manuale
per ulteriori esigenze future.
1.0 INTRODUZIONE
Il convertitore da Mini DisplayPort a HDMI permette di convertire il formato del segnale per collegare
la nuova generazione di MacBook, MacBook Pro o MacBook Air dotati di mini DisplayPort a schermi
ad alta definizione. Il Mini DisplayPort offre un’interfaccia efficace, unificata, scalabile, economica per
i sistemi di visualizzazione incorporati ed esterni. Non solo ha un aspetto elegante con il colore bianco,
ma risulta particolarmente pratico viste le sue dimensioni ridotte.
1.1 CARATTERISTICHE
• SupportaingressoMiniDisplayPort1.1aeuscitaHDMI.
• SupportaelevaterisoluzionevideoHDMIdi1080p.
• SupportalarghezzadibandaHDMI225MHz/2.25Gbpspercanale(6.75Gbpstuttiicanali).
• SupportaHDMI12bitdeepcolorpercanale(36bittuttiicanali).
• SupportaaudiononcompressocomeLPCM.
• AlimentatodallasorgenteMiniDisplayPort.

IT
4
CONVERTITORE MINI DISPLAYPORT A HDMI
CON AUDIO
3.0 CONTENUTO DELLA CONFEZIONE
Prima di utilizzare l’apparecchio, verificate cortesemente che le seguenti parti siano incluse nella
confezione:
• Unitàprincipale
• Manualed’istruzione
2.0 SPECIFICHE
Ingresso/Uscita segnale
Ingresso segnale Video 5Voltsp-p(TTL)
MaximumSingleLinkRange 1920x1080P
Uscitavideo HDMI
Connettoreingresso/uscita Ingresso: Mini DisplayPort Maschio 20pin
Uscita:HDMIFemminatipoA19pin
Frequenza operativa
Rangedifrequenzaverticale 50/60Hz
Larghezzadibandavideo 2.25Gbps/225MHz
Risoluzione (HDTV)
Interlacciata(50&60Hz) 480i,576i,1080i
Progressiva(50&60Hz) 480p,576p,720p,1080p
Informazioni ambientali
Temperatura d’esercizio Da0°a+70°
Umiditàd’esercizio Da10%a85%RH(senzacondensa)
Temperatura di stoccaggio Da-10°a+80°
Umiditàdistoccaggio Da5%a90%RH(senzacondensa)
Requisiti alimentazione
Alimentatore esterno Non richiede alimentatore esterno
Consumo(Max) 3W
Accessori
Manuale d’istruzione
Nota:Lespecichepossonoesseresoggetteacambiamentisenzapreavviso.
4.0 DESCRIZIONE APPARECCHIO
Esaminateconcural’immagineriprodottaquisottoperacquisirefamiliaritàconlastruttura.
MINIDISPLAYPORT
HDMI

IT
5
CONVERTITORE MINI DISPLAYPORT A HDMI
CON AUDIO
5.0 COLLEGAMENTO E FUNZIONAMENTO
1)CollegareilconnettoreMiniDisplayPortmaschioalconnettoreMiniDisplayPortdellasorgente.
2)CollegareilconnettoreHDMIfemminaalloschermotramiteuncavoHDMIMaschio/Maschio.
Attenzione:Inserire/Estrarreilcavocondelicatezza.

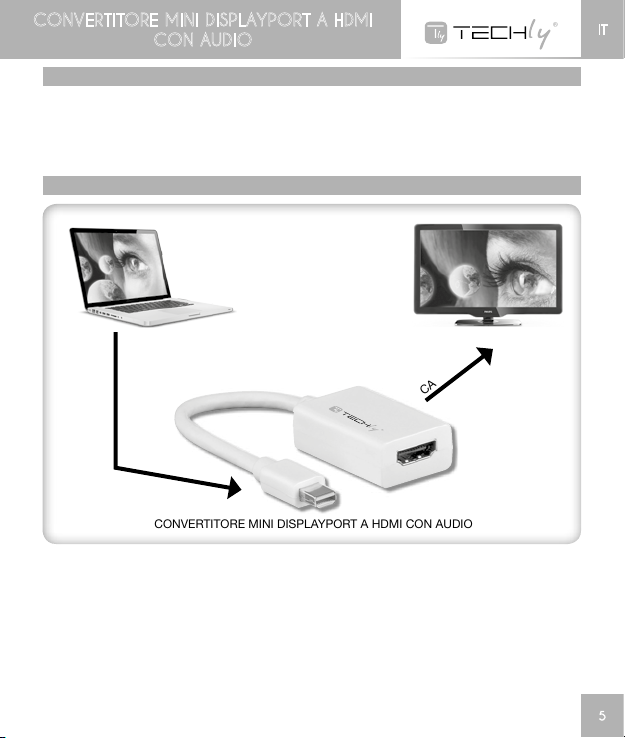

5.1 SCHEMA DI COLLEGAMENTO
PC
DISPLAY
CONVERTITOREMINIDISPLAYPORTAHDMICONAUDIO
CAVOHDMI

IT
6
CONVERTITORE MINI DISPLAYPORT A HDMI
CON AUDIO
USO PREVISTO
Non è consentito l’uso dell’apparecchio in modi diversi da quello indicato nel presente
manuale. Utilizzare il prodotto solo luoghi interni asciutti. Non rispettare le istruzioni e le
precauzioni di sicurezza riportate nel presente manuale potrebbe causare incidenti mortali,
lesioniedanniapersoneecose.Ilcostruttore/fornitorenonrispondedeidannirisultantida
un utilizzo non conforme all’uso previsto.
6.0 PRECAUZIONI DI SICUREZZA
Per ridurre il rischio di shock elettrico,
questo prodotto dovrebbe essere aperto
SOLO da un tecnico autorizzato quando è
necessario ripararlo. Scollegare il prodotto
dall’alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto
adacquaoumidità.
ATTENZIONE
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
In conformità alla normativa WEEE, le apparecchiature elettriche ed elettroniche
non devono essere smaltite con i riuti domestici. Il presente prodotto deve essere
consegnato ai punti di raccolta preposti allo smaltimento e riciclo delle apparecchiature
elettriche ed elettroniche. Contattate le autorità locali competenti per ottenere
informazioni in merito allo smaltimento corretto della presente apparecchiatura.
Manutenzione:
Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.
Garanzia:
Nonsaràaccettataalcunagaranziaoresponsabilitàinrelazionea cambiamenti e modifiche del prodottooa
danni determinati dall’uso improprio del prodotto stesso.
Con il marchio CE, Techly®garantisce che il prodotto è conforme alle norme e direttive
europee richieste.
•Questoprodottononèungiocattoloenonèpensatoperibambini,contienepiccolopartichepotrebberovenir
ingerite o inalate e provocare danni se non utilizzato correttamente!
•Installarel’apparecchioeleperifericheadessocollegateinmodochenonpossanoprovocaredanniapersone
e oggetti come far inciampare o causare cadute.
•Rimuoveretuttigliimballichepotrebberocausaresoffocamentosemanipolatidabambini.
•Evitarediinstallarel’apparecchioinluoghicontemperatureoumiditàeccessive,oluoghichepotrebberovenire
a contatto con l’acqua. Non installare vicino a bocchette dell’aria condizionata o in luoghi che presentano
polvere o fumi eccessivi.
•Noninstallareilprodottoinluoghisoggettiavibrazioniooscillazioni.
•Nonmodificareoalterareilprodottoeisuoiaccessori!Nonutilizzarepartidanneggiate.
•Mantenere sufficiente spazio attorno alla periferica per garantire una buona ventilazione, permettere una
maggiorelibertàdimovimentoedevitaredanni.

7
EN
TABLE OF CONTENTS
1.0 Introduction ..................................................................................................................................................................................................................................8
2.0 Specications .......................................................................................................................................................................................................................9
3.0 Package Contents ................................................................................................................................................................................................. 9
4.0 Panel Descriptions ...............................................................................................................................................................................................9
5.0ConnectionandOperation..................................................................................................................................................10
6.0 Safety Precaution and maintenance ...................................................................................................11
MINI DISPLAYPORT TO HDMI CONVERTER
WITH AUDIO
USER’S MANUAL

8
MINI DISPLAYPORT TO HDMI CONVERTER
WITH AUDIO
EN
MINI DISPLAYPORT TO HDMI CONVERTER WITH AUDIO
Dear customer
Thank you for purchasing this product. For optimum performance and safety, please read these
instructions carefully before connecting, operating or adjusting this product. Please keep this manual
for future reference.
1.0 INTRODUCTION
The Mini DisplayPort to HDMI signal format converter seamlessly connect next generation DisplayPort
based MacBook, MacBook Pro, or MacBook Air with a Mini DisplayPort to high definition displays.
Mini DisplayPort offers a unified, scalable, and cost effective interface for embedded and external
display applications. It not only has an elegant appearance with the white color but also brings much
convenience with its small size. It offers solutions for digital entertainment center, HDTV retail and
show site, HDTV, STB, DVD and Projector factory, noise space and security concerns, data center
control, information distribution, conference room presentation, school and corporate training
environments.
1.1 FEATURES
• SupportsMiniDisplayPort1.1ainputandHDMIoutput.
• SupportsHDMIhighestvideoresolution1080p.
• SupportsHDMI225MHz/2.25Gbpsperchannel(6.75Gbpsallchannel)bandwidth.
• SupportsHDMI12bitperchannel(36bitallchannel)deepcolor.
• SupportsuncompressedaudiosuchasLPCM.
• PoweredfromMiniDisplayPortsource

9
EN
3.0 PACKAGE CONTENTS
Before attempting to use this unit, please check the packaging and make sure the following items are
contained in the shipping carton:
• Mainunit
• User’sManual
4.0 PANEL DESCRIPTIONS
Please study the panel drawings below and become familiar with the structure.
2.0 SPECIFICATIONS
Signal Inputs/Output
Input Video Signal 5Voltsp-p(TTL)
MaximumSingleLinkRange 1920x1080P
OutputVideo HDMI
Input/OutputConnector Input: Mini DisplayPort Male 20pin
Output:HDMIFemaleTypeA19pin
Operating Frequency
VerticalFrequencyRange 50/60Hz
Video Amplier Bandwidth 2.25Gbps/225MHz
Resolutions(HDTV)
Interlaced(50&60Hz) 480i,576i,1080i
Progressive(50&60Hz) 480p,576p,720p,1080p
Environmental
OperatingTemperature 0°Cto+70°C
OperatingHumidity 10%to85%RH(nocondensation)
Storage Temperature -10° Cto+80° C
Storage Humidity 5%to95%RH(nocondensation)
Power Requirement
External Power Supply No external power needed
Powerconsumption(Max) 3W
Accessories Adapter
UserManual
Note: Specications are subject to change without notice.
MINI DISPLAYPORT TO HDMI CONVERTER
WITH AUDIO
MINIDISPLAYPORT
HDMI

10
MINI DISPLAYPORT TO HDMI CONVERTER
WITH AUDIO
EN
5.0 CONNECTION AND OPERATION
3)ConnecttheMiniDisplayPortmaletoMiniDisplayPortsourcedevice.
4)ConnecttheDVIfemaletodisplaybyDVIM/Mcable.
Attention:Insert/Extractcablegently.
5.1 CONNECTION DIAGRAM
PC
DISPLAY
MINIDISPLAYPORTTOHDMICONVERTERWITHAUDIO
HDMICABLE

11
MINI DISPLAYPORT TO HDMI CONVERTER
WITH AUDIO EN
INTENDED USE
 Wedonotpermitusingthedeviceinotherwayslikedescribedinthisuser’smanual.Usethe
product only in dry interior rooms. Not attending to these regulations and safety instruction
might cause fatal accidents, injuries, and damages to persons and property. The
manufacturer/supplierassumesnoliabilityfordamagescausedbyfailuretocomplywiththe
intended use.
6.0 SAFETY PRECAUTIONS
To reduce risk of electric shock, this product
should ONLY be opened by an authorized
technician when service is required.
Disconnect the product from mains and other
equipment if a problem should occur. Do not expose the product to water or moisture
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
In compliance with EU Directive WEEE this product is marked with this symbol. It
means that used electrical and electronic products should not be mixed with general
household waste. There is a separate collections system for these products in
compliance with WEEE directive, otherwise contaminative and hazardous substances
can pollute the environment.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modifications of the product or damage caused
due to incorrect use of this product.
With the CE sign, Techly®ensures that the product is conformed to the basic European
standards and directives.
•Yourproductisnotatoyandisnotmeantforchildren,becauseitcontainssmallpartswhichcanbeswallowed
and can injure when used inappropriately!
•Pleaseinstallthesystemanddevicesattachedtoitinawaythatpersonscannotbeinjured,orobjectsnotbe
damaged for example by dropping or stumbling.
•Pleaseremovethepackingmaterials,becausechildrenmaycutthemselvesonthemwhileplaying.Furthermore,
there is a risk of swallowing and inhalation of incidentals and insulating material.
•Avoid places with high temperatures, or humidity, or places which might come into contact with water. Do
not install the product close to openings of air conditioners, or at places with an excessive amount of dust or
smoke.
•Donotinstalltheproductatplacessubjecttovibration,oroscillation
•Donotmodifyandaltertheproductandanyaccessories!Donotuseanydamagedparts.
•Keepenoughspacearoundalldevicesforagoodventilationandfreemotionandtoavoiddamages.
