Techly IDATA CN-VGA User manual

CONVERTITORE DA VGA/AUDIO IN HDMI
VGA TO HDMI CONVERTER
www.techly.com
IDATA CN-VGA
Manuale d’istruzione
User’s manual

IT
2
CONVERTITORE DA VGA/AUDIO IN HDMI
WWW.TECHLY.COM
MANUALE D'ISTRUZIONE
INDICE
1.0 Introduzione ................................................................................................................................................................................................ 3
2.0 Speciche .......................................................................................................................................................................................................... 4
3.0 Contenuto della confezione ................................................................................................................... 4
4.0 Descrizione apparecchio ................................................................................................................................. 5
5.0 Collegamento e funzionamento ................................................................................................ 5
6.0 Precauzioni di sicurezza e manutenzione ................................................ 6

IT
3
CONVERTITORE DA VGA/AUDIO IN HDMI
WWW.TECHLY.COM
CONVERTITORE DA VGA/AUDIO IN HDMI
Gentile Cliente
Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni
nella salvaguardia della vostra sicurezza, vi consigliamo di leggere con attenzione il
presente manuale prima di collegare e mettere in funzione il prodotto. Tenete sempre
a disposizione il presente manuale per ulteriori esigenze future.
1.0 INTRODUZIONE
Questo convertitore è un convertitore video VGA. Converte un ingresso VGA in HDMI
e permette agli utenti PC di vedere le immagini direttamente sulla TV. La conversione
è assieme all’audio D/S.
1.1 CARATTERISTICHE
Questo convertitore HDMI ha numerose caratteristiche che gli conferiscono
prestazioni superiori. Tra queste caratteristiche troviamo:
• Faciledausare:siinstallainpochisecondi,nonrichiedealcunaconfigurazione
• Conversione:converteilsegnalevideoVGAeaudioD/SdelPCinunsegnaleHDMI
completo.
• Supportaelevatarisoluzionevideo1920x1080.
• Supporta larghezza di banda di 165MHz/1.65Gbps per canale (6.75Gbps tutti i
canali).
• Supportaprofonditàcolore8bitpercanale(24bittuttiicanali).

IT
4
CONVERTITORE DA VGA/AUDIO IN HDMI
WWW.TECHLY.COM
3.0 CONTENUTO DELLA CONFEZIONE
Prima di utilizzare l’apparecchio, verificate cortesemente che le seguenti parti siano
incluse nella confezione:
• Unitàprincipale
• Alimentatore5VDC
• Manualed’istruzione
2.0 SPECIFICHE
Ingressi/Uscita segnale
Ingresso segnale Video 0.5-1.0 volts p-p
Ingresso segnale DDC 5voltsp-p(TTL)
Uscitavideo HDMI
MaximumSingleLinkRange 1920x1080,1080P
RisoluzioneVGA 640x48060Hz/75Hz
800x60060Hz/75Hz
1024x76860Hz/75Hz
1152x86460Hz/75Hz
1280x60060Hz
1280x72060Hz
1280x76860Hz
1280x80060Hz/75hz
1280x96060Hz
1280x102460Hz/75Hz
1360x76860Hz
1366x76860Hz
1400x105060Hz
1440x90060Hz
1600x90060Hz
1680x105060Hz
1920x108060Hz
Frequenza operativa
Frequenza no a 165MHz
Larghezzadibandaamplicatorevideo 1.65Gpbs/165MHz
Temperatura d’esercizio Da 0° C a +40° C
Umiditàd’esercizio Da10%a85%RH(senzacondensa)
Temperatura di stoccaggio Da -10° Ca+80° C
Umiditàdistoccaggio Da5%a95%RH(senzacondensa)
Requisiti di alimentazione
Alimentatore esterno 5V DC @ 1A
Accessori
Alimentatore AC Europeo
Manuale d’istruzione
Nota:Lespecichepossonosubirevariazionisenzapreavviso.

INGRESSO
USCITA
VGA
DC/5V
R/L
HDMI
IT
5
CONVERTITORE DA VGA/AUDIO IN HDMI
WWW.TECHLY.COM
4.0 DESCRIZIONE APPARECCHIO
Esaminate con cura l’immagine riprodotta qui sotto per acquisire familiarità con
l’ingresso(i)delsegnale,l’uscitaeirequisitidialimentazione.
5.0 COLLEGAMENTO E FUNZIONAMENTO
Prima di effettuare l’installazione, assicurarsi che tutte le periferiche che desiderate
collegare siano spente.
1) CollegarealprodottoilvideoVGAel’audioD/Sprovenientedalcomputer.(Icavi
di collegamento in ingresso sono opzionali)
2) Collegare l’uscita HDMI da questo prodotto ad una TV provvista di ingresso HDMI.
(Icavidicollegamentoinuscitasonoopzionali)
3) Collegare l’uscita VGA e audio D/S di questo prodotto al monitor del computer e
alle casse se necessario.
4) Inserire il lato con il connettore DC 5v dell’alimentatore in questo prodotto e quindi
collegare il lato AC dell’alimentatore alla presa di corrente.
5) Accendere il computer e la TV, selezionare l’ingresso della TV sul canale HDMI.
6) Non è necessario regolare l’immagine. Questo convertitore si posiziona
automaticamente.
Attenzione: Inserire / Estrarre il cavo delicatamente.

HD TV PC
CONVERTITORE DA VGA A HDMI
IT
6
WWW.TECHLY.COM
CONVERTITORE DA VGA/AUDIO IN HDMI
Per ridurre il rischio di shock
elettrico, questo prodotto dovrebbe
essere aperto SOLO da un tecnico
autorizzato quando è necessario
ripararlo. Scollegare il prodotto
dall’alimentazione e da altri apparecchi se dovesse esserci un problema. Non
esporreilprodottoadacquaoumidità.

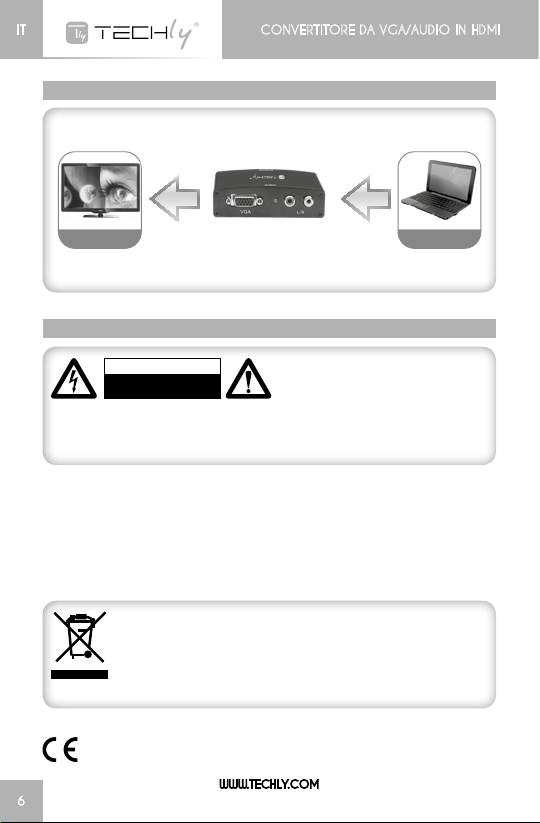

5.1 SCHEMA DI COLLEGAMENTO
In conformità alla normativa WEEE, le apparecchiature elettriche ed
elettroniche non devono essere smaltite con i riuti domestici.
Il presente prodotto deve essere consegnato ai punti di raccolta
preposti allo smaltimento e riciclo delle apparecchiature elettriche ed
elettroniche.
Contattate le autorità locali competenti per ottenere informazioni in
merito allo smaltimento corretto della presente apparecchiatura.
ATTENZIONE
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
6.0 PRECAUZIONI DI SICUREZZA
Manutenzione:
Puliresoloconunpannoasciutto.Nonutilizzaresolventidetergentioabrasivi.
Garanzia:
Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e
modifiche del prodotto o a danni determinati dall’uso improprio del prodotto stesso.
Con il marchio CE, Techly®garantisce che il prodotto è conforme alle
norme e direttive europee richieste.

7
WWW.TECHLY.COM
VGA TO HDMI CONVERTER EN
USER’S MANUAL
TABLE OF CONTENTS
1.0 Introduction .................................................................................................................................................................................................. 8
2.0 Specications ....................................................................................................................................................................................... 9
3.0PackageContents................................................................................................................................................................. 9
4.0 Panel Descriptions .........................................................................................................................................................10
5.0 Connection and Operation .................................................................................................................. 10
6.0 Safety Precaution and maintenance ...................................................................11

8
WWW.TECHLY.COM
EN VGA TO HDMI CONVERTER
VGA TO HDMI CONVERTER
Dear customer
Thankyouforpurchasingthisproduct.Foroptimumperformanceandsafety,please
read these instructions carefully before connecting, operating or adjusting this
product.Pleasekeepthismanualforfuturereference.
1.0 INTRODUCTION
ThiskindoftheConverterisaVGAvideoconverter.ItconvertsVGAinputintoHDMI
andallowsPCuserstoenjoytheirlargerimageonTV.Theconversionisalongwith
theR/Laudio.
It offers solutions for digital entertainment center, HDTV retail and show site, HDTV,
STB, DVD and Projector factory, noise space and security concerns, data center
control,informationdistribution,conferenceroompresentation,schoolandcorporate
training environments.
1.1 FEATURES
ThisHDMIconverterhasmanyfeaturesthatenableittoperforminasuperiormanner.
Among those features you will find:
• EasytoUse:Installinseconds,noneedofsetting.
• Conversion:ItcouldconvertPC’sVGAvideoandR/LaudiointocompleteHDMI.
• Supportshighestvideoresolution1920x1080.
• Supports165MHz/1.65Gbpsperchannel(6.75Gbpsallchannel)bandwidth.
• Supports8bitperchannel(24bitallchannel)deepcolor.

9
WWW.TECHLY.COM
ENVGA TO HDMI CONVERTER
3.0 PACKAGE CONTENTS
Beforeattempting tousethis unit,please checkthepackaging andmake surethe
following items are contained in the shipping carton:
• Mainunit
• 5VDCPowerSupply
• User’sManual
2.0 SPECIFICATIONS
Signal Inputs/Output
Input Video Signal 0.5-1.0 volts p-p
Input DDC Signal 5voltsp-p(TTL)
Output Video HDMI
MaximumSingleLinkRange 1920x1080,1080P
VGAResolution 640x48060Hz/75Hz
800x60060Hz/75Hz
1024x76860Hz/75Hz
1152x86460Hz/75Hz
1280x60060Hz
1280x72060Hz
1280x76860Hz
1280x80060Hz/75hz
1280x96060Hz
1280x102460Hz/75Hz
1360x76860Hz
1366x76860Hz
1400x105060Hz
1440x90060Hz
1600x90060Hz
1680x105060Hz
1920x108060Hz
Operating Frequency
Frequency 165MHz
Video Amplier Bandwidth 1.65Gpbs/165MHz
Environmental
Operating Temperature 0° C to +40° C
Operating Humidity 10%to85%RH(nocondensation)
Storage Temperature -10° Cto+80° C
Storage Humidity 5%to95%RH(nocondensation)
Power Requirement
ExternalPowerSupply 5V DC @ 1A
Accessories Adapter
AC Power Adapter EUstandard
UserManual
Note:Specicationsaresubjecttochangewithoutnotice.

INPUT
OUTPUTOUTPUT
VGA
DC/5V
R/L
HDMI
10
WWW.TECHLY.COM
EN VGA TO HDMI CONVERTER
4.0 PANEL DESCRIPTIONS
Pleasestudythepaneldrawingsbelowandbecomefamiliarwiththesignalinput(s),
output(s)andpowerrequirements.
5.0 CONNECTION AND OPERATION
Before installation, please make sure all devices you wish to connect have been
turned off.
1) ConnecttheVGAvideoandR/Laudiofromcomputertothisproduct.(Inputcables
are optional)
2) Connect the HDMI output from this product to the TV which has HDMI input.
3) ConnecttheVGAandR/Laudiooutputofthisproducttothecomputer’smonitor
andspeakerifnecessary.
4) Insert the DC side of 5v power supply into this product and then connect the AC
side of the power supply into the wall outlet.
5) Power on the computer and TV, choose the input of TV to its HDMI channel.
6) The image does not need to be adjusted. This Converter will position it
automatically.
Attention: Insert / Extract cable gently.

HD TV PC
VGA TO HDMI CONVERTER
11
WWW.TECHLY.COM
ENVGA TO HDMI CONVERTER
To reduce risk of electric shock, this
product should ONLY be opened by
an authorized technician when service
is required. Disconnect the product
from mains and other equipment if a
problemshouldoccur.Donotexposetheproducttowaterormoisture.

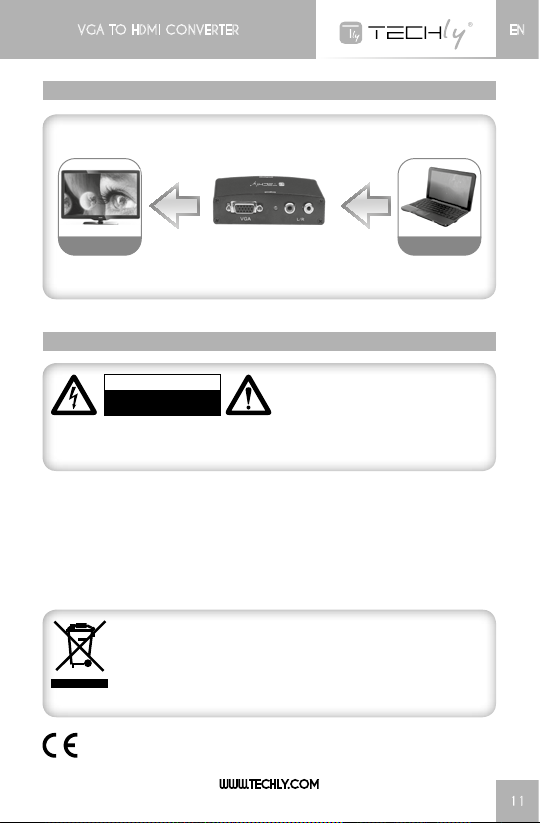

5.1 CONNECTION DIAGRAM
IncompliancewithEUDirectiveWEEEthisproductismarkedwiththis
symbol.Itmeansthatusedelectricalandelectronicproductsshould
not be mixed with general household waste. There is a separate
collections system for these products in compliance with WEEE
directive, otherwise contaminative and hazardous substances can
pollute the environment.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
6.0 SAFETY PRECAUTIONS
Maintenance:
Cleanonlywithadrycloth.Donotusecleaningsolventsorabrasives.
Warranty:
Noguaranteeorliabilitycanbeacceptedforanychangesandmodificationsofthe
product or damage caused due to incorrect use of this product.
WiththeCEsign,Techly®ensures that the product is conformed to the
basicEuropeanstandardsanddirectives.
