Techly MINI VGA TO HDMI CONVERTER User manual

MINI VGA TO HDMI CONVERTER
QUICK INSTALLATION GUIDE EN
Dear customer
Thank you for purchasing this product. For optimum
performance and safety, please read these instructions
carefully before connecting, operating or adjusting this
product. Please keep this manual for future reference.
INTRODUCTION:
The Mini VGA to HDMI converter can convert analog PC
(RGBHV ) and audio signal to digital HDMI format. It can
connect the analog HD-15 VGA output from PC to the digital
HDMI input of the latest HD ready plasma, LCD or DLP TV. Its
high bandwidth capability supports a wide range of PC and
HDTV resolutions.
FEATURES:
• VideoandaudioinfulldigitalHDMIformat,notransmission
loss!
• SupportsstandardVESAVGAtimingoutput.HDMIoutput
support up to 1920x1080@60Hz.
• Provides advanced signal and processing with great
precision colors.
• Noneedexternalpoweradapter(poweredbyUSBcable)
Noneeddrivesoftware,plugandplay
RESOlUTIONS:
• Automaticallyidentify theHDTV ormonitor EDIDby DDC
channel.
• AdapttoHDTVorDVImonitorautomatically.
• Nopoweradaptor,nomessycords—justoneHDMIcable.
• HassleFree!Plugandplay
SUppORTED INpUT/OUTpUT MODE:
640x480@60/75Hz, 1280x1024@60/75Hz,
800x600@60/75Hz, 1360x768@60Hz,
1024x768@75Hz, 1366x768@60Hz,
1152x864@60/75Hz, 1400x1050@60Hz,
1280x600@60Hz, 1440x900@60Hz,
1280x720@60Hz, 1600x900@60Hz,
1280x768@60/75Hz, 1600x1200@60Hz,
1280x800@60Hz, 1680x1050@60Hz,
1280x960@60Hz, 1920x1080@60Hz
INTERFACE SpECIFICATIONS:
(1)HDMIOutput (3)USB5VInput
(2) Audio Input (4) VGA Input
ACCESSORIES:
USBCable -------------------------------------------------1 PC
VGA Cable --------------------------------------------------1 PC
Audio Cable ------------------------------------------------1 PC
UserManual -----------------------------------------------1 PC
SpECIFICATION:
SignalInputs/Output
Video Input VGA(RGBHV)
HDMI Output compatible with HDMI 1.3
Connector VGA/HDMI
InputSignal RGB: 0.7 Vp-p 75 ohm
H + V 3 to 5 Vp-p
Audio Input Analog audio L,R
Environmental
Operating Temperature 0° to +70°
Operating Humidity 10% to 85 % RH
(no condensation)
StorageTemperature -10° to +80°
StorageHumidity 5% to 90 % RH
(no condensation)
Power Requirement
ExternalPowerSupply USBPower(500mA)
Power Consumption 0.5 watts (max)
DC Power Adapter USBCable
CONNECTION IMAgE
SAFETY pRECAUTIONS
To reduce risk of electric
shock, this product should
ONLY be opened by an
authorized technician when service is required. Disconnect
the product from mains and other equipment if a problem
should occur. Do not expose the product to water or
moisture.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
MAINTENANCE:
Clean only with a dry cloth. Do not use cleaning solvents or
abrasives.
WARRANTY:
No guarantee or liability can be accepted for any changes
and modifications of the product or damage caused due to
incorrect use of this product.
With the CE sign, Techly® ensures that the pro-
duct is conformed to the basic European stan-
dards and directives.
IncompliancewithEUDirectiveWEEEthisproduct
is marked with this symbol. It means that used
electrical and electronic products should not
be mixed with general household waste. There
is a separate collections system for these products in
compliancewithWEEEdirective,otherwisecontaminative
and hazardous substances can pollute the environment.

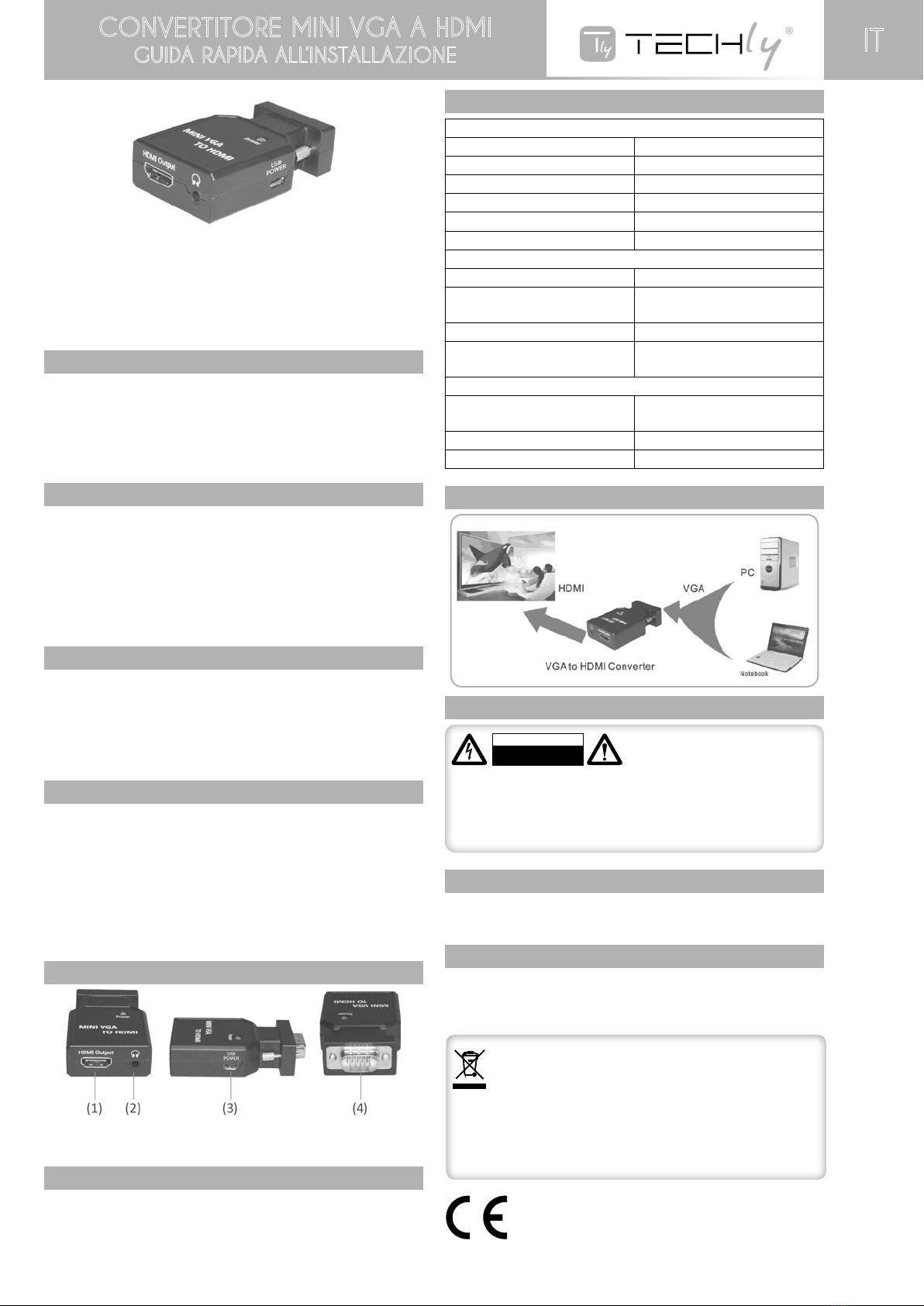

CONVERTITORE MINI VGA A HDMI
GUIDA RAPIDA ALL’INSTALLAZIONE IT
Gentile Cliente
Grazie per aver acquistato questo prodotto. Per ottenere il
massimo delle prestazioni nella salvaguardia della vostra
sicurezza, vi consigliamo di leggere con attenzione il presente
manuale prima di collegare e mettere in funzione il prodotto.
Tenete sempre a disposizione il presente manuale per ulteriori
esigenze future.
INTRODUZIONE:
Il convertitore Mini VGA a HDMI permette di convertire il
segnale video (RGBHV ) e audio analogico in formato digitale
HDMI. Consente di connettere l’uscita VGA HD-15 analogica
del PC all’ingresso digitale HDMI dei più recenti schermi HD.
La sua ampia larghezza di banda supporta un’ampia gamma
di risoluzioni PC e HDTV.
CARATTERISTICHE:
• Video e audio in formato digitale HDMI, senza alcuna
perdita di segnale!
• SupportastandardVESAVGAtimingoutput.L’uscitaHDMI
supporta fino a 1920x1080@60Hz.
• Forniscesegnaliavanzatiedelaborazionemoltoprecisadei
colori.
• Nonrichiedealimentatoreesterno(alimentatotramitecavo
USB),nonrichiededriver,plugandplay
RISOlUZIONE:
• Identifica automaticamente l’ HDTV o il monitor EDID
tramte il canale DDC.
• Siadattaautomaticamenteall’HDTVoalmonitorDVI.
• Nonnecessitadialimentatoreedicavi-richiedesolamente
un cavo HDMI.
• Nessunproblemadicollegamento!Plugandplay
INgRESSO SUppORTATO/MODAlITà IN USCITA:
640x480@60/75Hz, 1280x1024@60/75Hz,
800x600@60/75Hz, 1360x768@60Hz,
1024x768@75Hz, 1366x768@60Hz,
1152x864@60/75Hz, 1400x1050@60Hz,
1280x600@60Hz, 1440x900@60Hz,
1280x720@60Hz, 1600x900@60Hz,
1280x768@60/75Hz, 1600x1200@60Hz,
1280x800@60Hz, 1680x1050@60Hz,
1280x960@60Hz, 1920x1080@60Hz
SpECIFICHE DI INTERFACCIA
(1)UscitaHDMI (3)IngressoUSB5V
(2) Ingresso Audio (4) Ingresso VGA
ACCESSORI:
CavoUSB--------------------------------------------------- 1 Pz
Cavo VGA--------------------------------------------------- 1 Pz
Cavo Audio ------------------------------------------------- 1 Pz
Manuale d’istruzione--------------------------------------- 1 Pz
SpECIFICHE:
Ingresso/Uscitasegnale
Ingresso Video VGA(RGBHV)
UscitaHDMI Compatibile HDMI 1.3
Connettore VGA/HDMI
Segnaleiningresso RGB: 0.7 Vp-p 75 ohm
H + V 3 a 5 Vp-p
Ingresso Audio Audio analogico L,R
Informazioni ambientali
Temperatura d’esercizio Da 0° a +70°
Umiditàd’esercizio Da 10% a 85 % RH
(senza condensa)
Temperatura di stoccaggio Da -10° a +80°
Umiditàdistoccaggio Da 5% a 90 % RH
(senza condensa)
Requisiti di alimentazione
Alimentazione esterna AlimentatotramiteUSB
(500mA)
Consumo 0.5 watts (max)
Alimentatore DC CavoUSB
CONNECTION IMAgE
pRECAUZIONI DI SICUREZZA
Per ridurre il rischio di shock
elettrico, questo prodotto
dovrebbe essere aperto
SOLO da un tecnico autorizzato quando è necessario
ripararlo.Scollegareilprodottodall’alimentazioneedaaltri
apparecchisedovesseesserciunproblema.Nonesporre
ilprodottoadacquaoumidità.
CAUTION
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
MANUTENZIONE:
Pulire solo con un panno asciutto. Non utilizzare solventi
detergenti o abrasivi.
gARANZIA:
Non sarà accettata alcuna garanzia o responsabilità in
relazione a cambiamenti e modifiche del prodotto o a danni
determinati dall’uso improprio del prodotto stesso.
ConilmarchioCE,Techly®garantiscecheilpro-
dotto è conforme alle norme e direttive europee
richieste.
InconformitàallanormativaWEEE,leapparecchiature
elettriche ed elettroniche non devono essere
smaltite con i rifiuti domestici. Il presente prodotto
deve essere consegnato ai punti di raccolta preposti
allo smaltimento e riciclo delle apparecchiature elettriche
edelettroniche.Contattateleautoritàlocalicompetentiper
ottenere informazioni in merito allo smaltimento corretto
della presente apparecchiatura.
